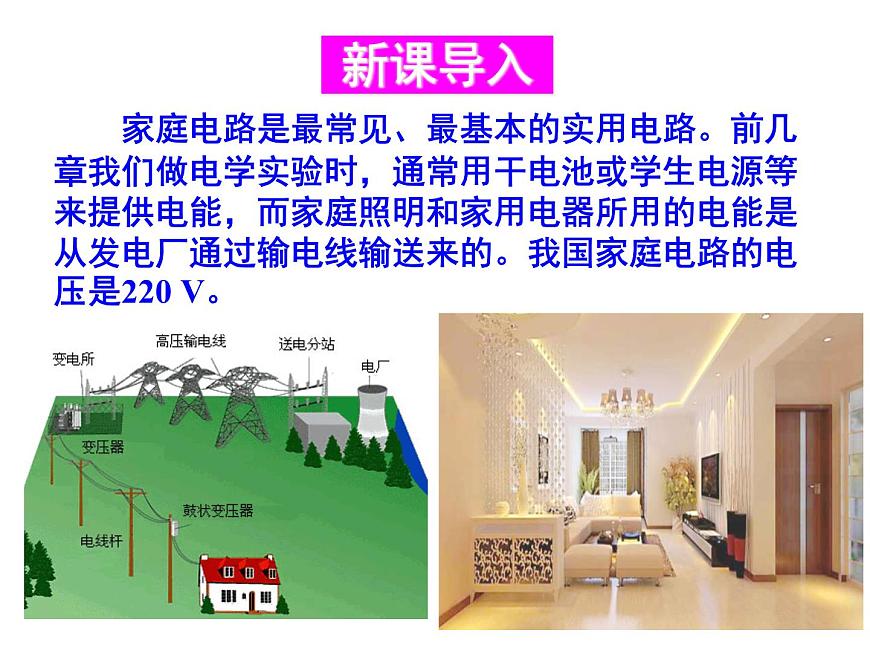

家庭電路是最常見、最基本的實用電路。前幾章我們做電學實驗時，通常用干電池或學生電源等 來提供電能，而家庭照明和家用電器所用的電能是 從發電廠通過輸電線輸送來的。我國家庭電路的電 壓是220 V。

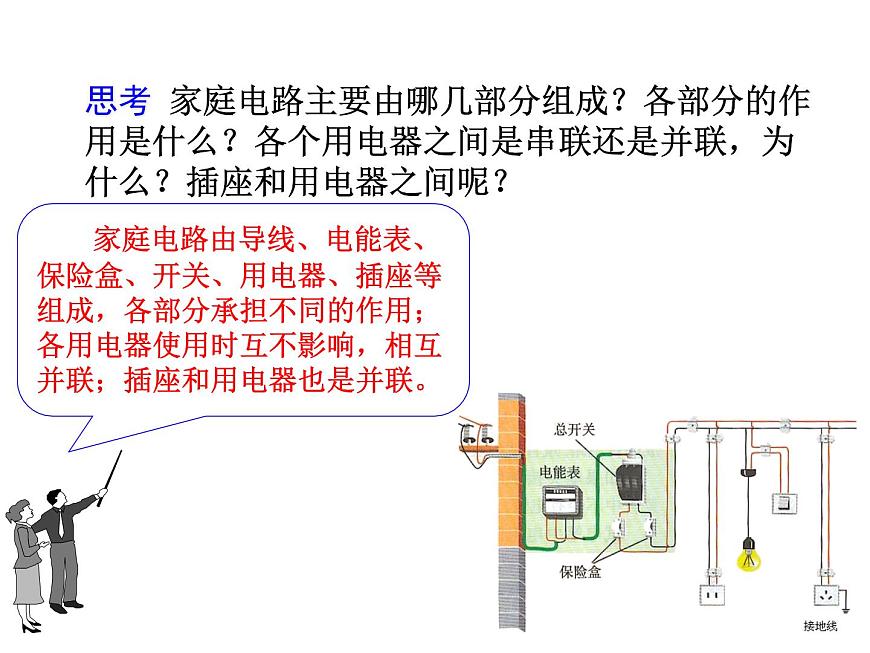

思考 家庭電路主要由哪幾部分組成？各部分的作用是什么？各個用電器之間是串聯還是并聯，為什么？插座和用電器之間呢？
上圖是比較簡單的家庭電路示意圖，由兩根進 戶線、電能表、總開關、保險裝置、用電器、導線 等組成。

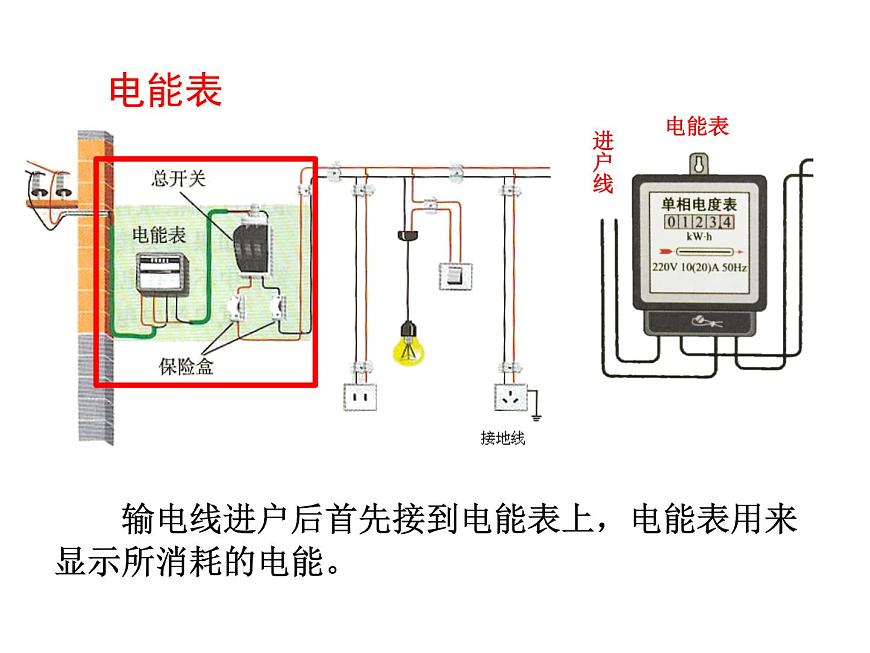

輸電線進戶后首先接到電能表上，電能表用來顯示所消耗的電能。

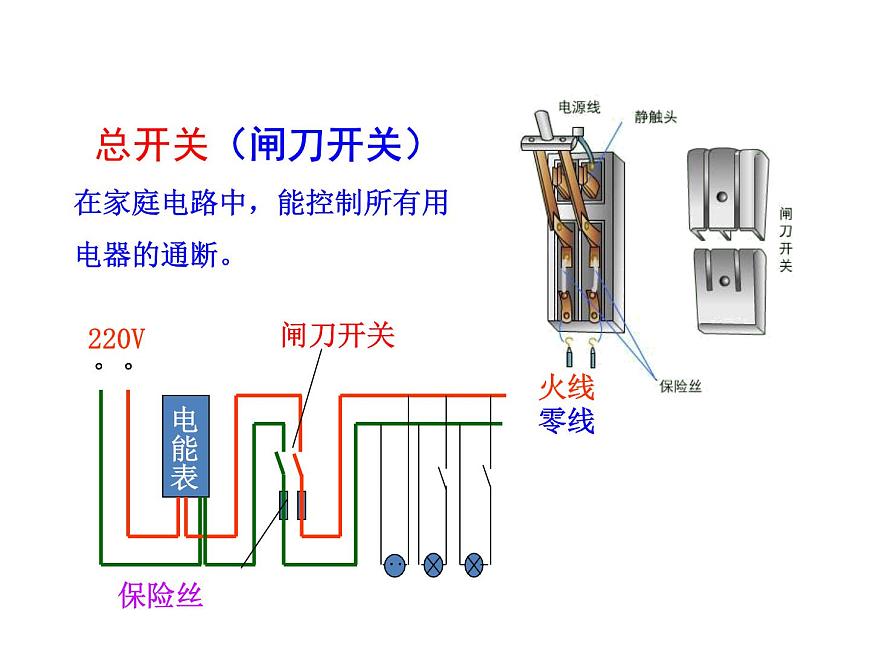

總開關（閘刀開關）在家庭電路中，能控制所有用電器的通斷。

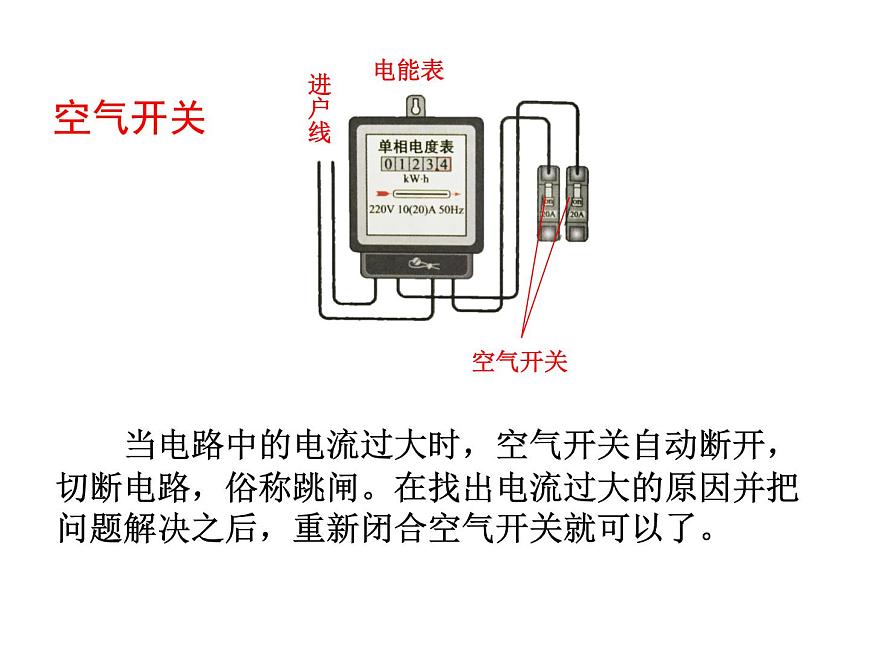

當電路中的電流過大時，空氣開關自動斷開， 切斷電路，俗稱跳閘。在找出電流過大的原因并把 問題解決之后，重新閉合空氣開關就可以了。
知識點2 火線和零線、試電筆

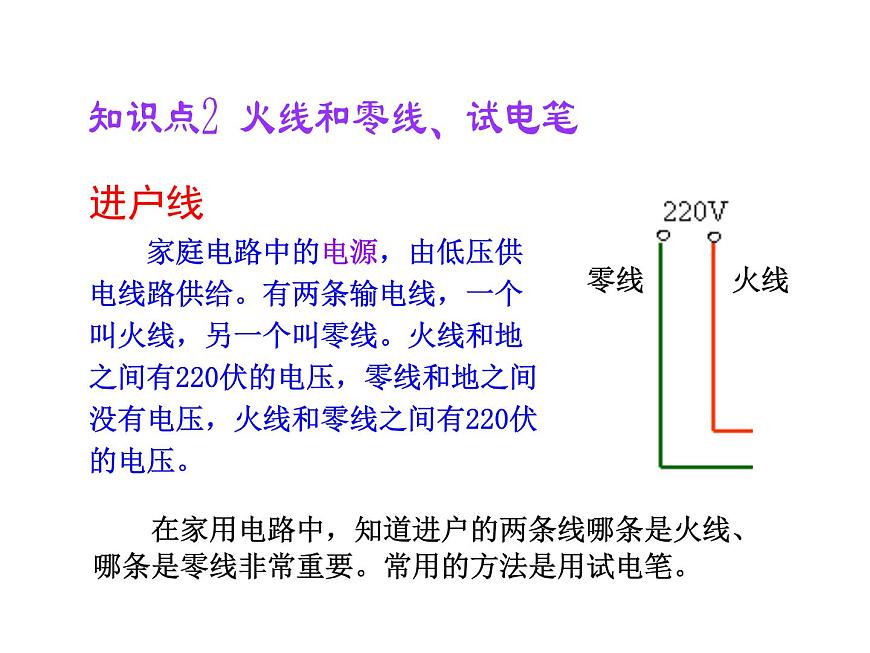

進戶線 家庭電路中的電源，由低壓供電線路供給。有兩條輸電線，一個叫火線，另一個叫零線?；鹁€和地之間有220伏的電壓，零線和地之間沒有電壓，火線和零線之間有220伏的電壓。
在家用電路中，知道進戶的兩條線哪條是火線、哪條是零線非常重要。常用的方法是用試電筆。
試電筆的作用是檢查哪一根電線是火線。它主要由筆尖、電阻、氖管、彈簧、和筆尾組成。
使用時，手指按住筆卡，用筆尖接觸被測的導線（手指千萬不能碰到筆尖）。
試電筆中電阻的作用十分重要。氖管發光只需很小的電流，所以要在試電筆的電路中串聯一個很 大的電阻，約有一百萬歐姆。由于電流很小，使用試電筆時盡管電流通過人體，也不會對人造成傷害。
另一種常見試電筆形狀如螺絲刀如上圖，使用時要用指尖抵住上端的金屬帽。
另一種常見試電筆的結構和使用
試電筆接觸發光的是火線，不發光的是零線。試電筆中的電阻起保護作用。
思考 如何使用試電筆辨別火線和零線？試電筆中的電阻作用是什么？
知識點3 三線插頭和漏電保護器
洗衣機、電冰箱等用電器的電源插頭有三條線，其中一條接火線（通常標有“L”字樣)，一條接零線（標著“N”字樣)，第三條線標著“E”，它是做什么用的？
原來，插頭上標著E的導線和用電器的金屬外殼相連，插座上相應的導線和室外的大地相連。
萬一用電器的外殼和電源火線之間的絕緣損壞，使外殼帶電，電流就會流入大地，不致對人造成傷害。
同學們知道漏電保護器的作用嗎？
如果站在地上的人不小心接觸了火線，電流經過人體流入大地，這時，總開關上的“漏電保護器”會迅速切斷電流，對人身起到保護作用。
圖19.1-7 住宅戶內配電系統
思考 圖19.1-7是現在一般標準住宅戶內配電系統方框圖，同學們可以想一想：空氣開關和漏電保護器在電路中分別起什么作用？這樣安裝有什么好處？
1、家庭電路中從進戶線到用電器間應裝總開關、電能表和熔斷器，安裝的正確順序 （ ）A、電能表、總開關、熔斷器B、閘刀開關、電能表、熔斷器C、閘刀開關、熔斷器、電能表D、熔斷器、總開關、電能表
知識點1 家庭電路的組成
2.下列關于測電筆使用正確的是（ ）
3.如圖是電熱水器、洗衣機等用電器使用的三腳插座和插頭，它們可以使用電器的外殼接地，這樣做的目的是（ ）A.延長使用壽命B.使其正常工作C.防止觸電D.節約用電
4.在如圖所示的家庭電路中，插座、螺口燈泡（及其開關）的連線正確的是（ ）
綜合題型 兩孔與三孔插座、燈泡與開關的接線方法
通過這節課的學習活動，你有什么收獲？
1.請用筆畫線表示導線，將19.1-8 中的電燈、開關和插座（插座準備接大功率用電器）接入家庭電路中。
2. 圖19.1-9甲所示是小明常用的一 個插線板。他在使用中發現：插線板上的 指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據上述現象，你認為指示燈和開關是怎樣連接的？請在圖乙中畫出開關、指示燈和插孔的連接方式，并把接線板與電源線接通。
