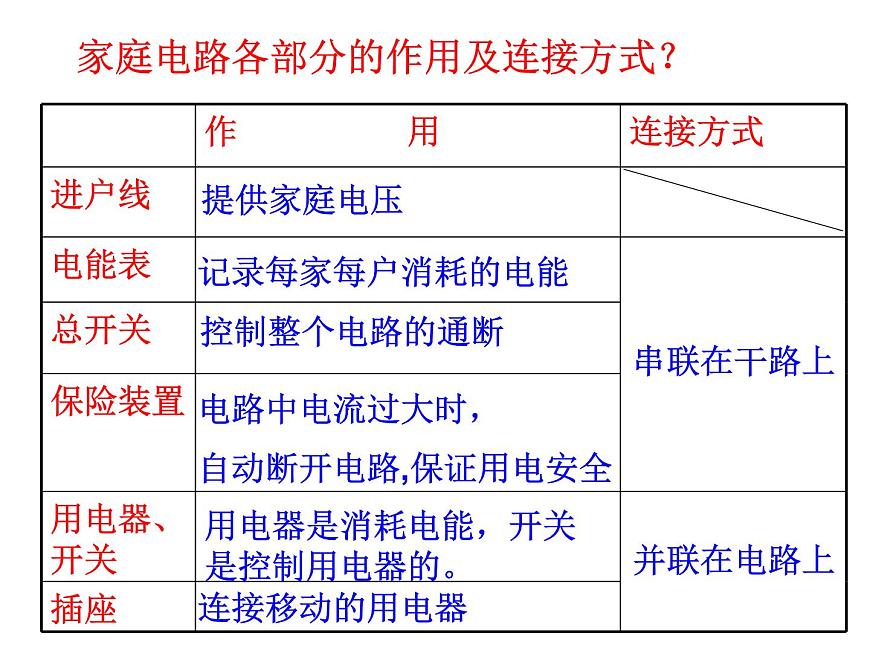

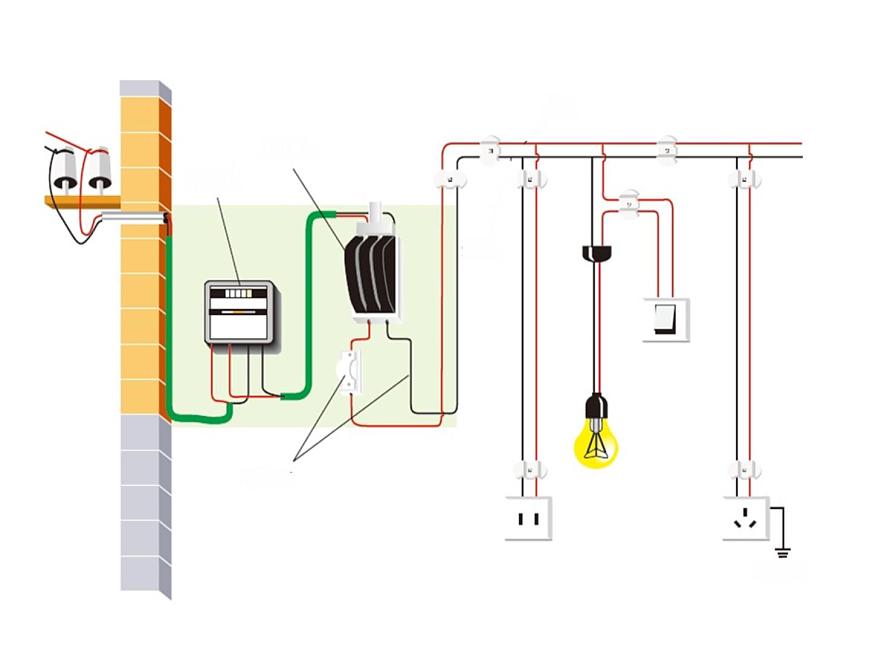

家庭電路各部分的作用及連接方式？
記錄每家每戶消耗的電能
電路中電流過大時，自動斷開電路,保證用電安全
用電器是消耗電能，開關是控制用電器的。

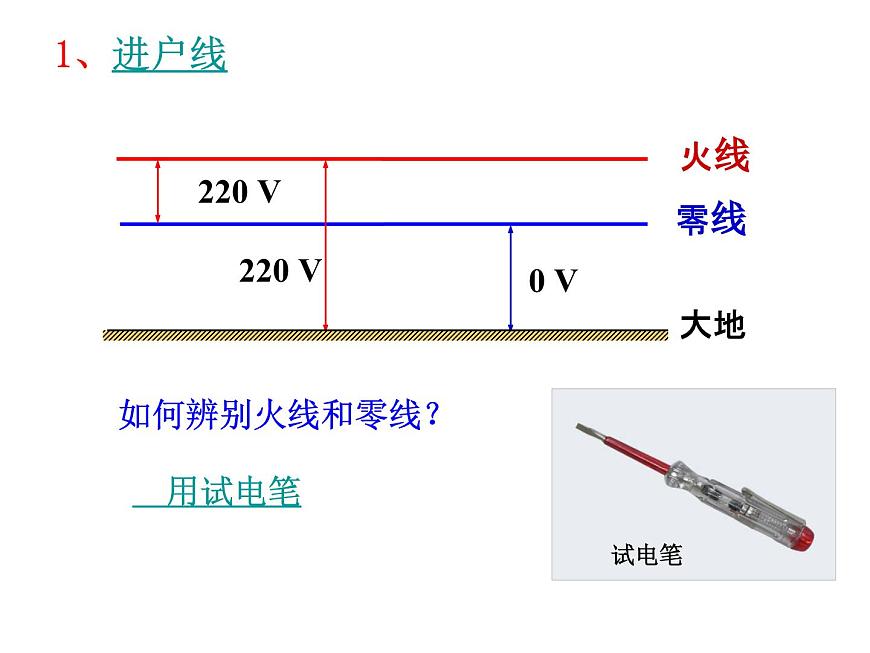

　　如何辨別火線和零線？

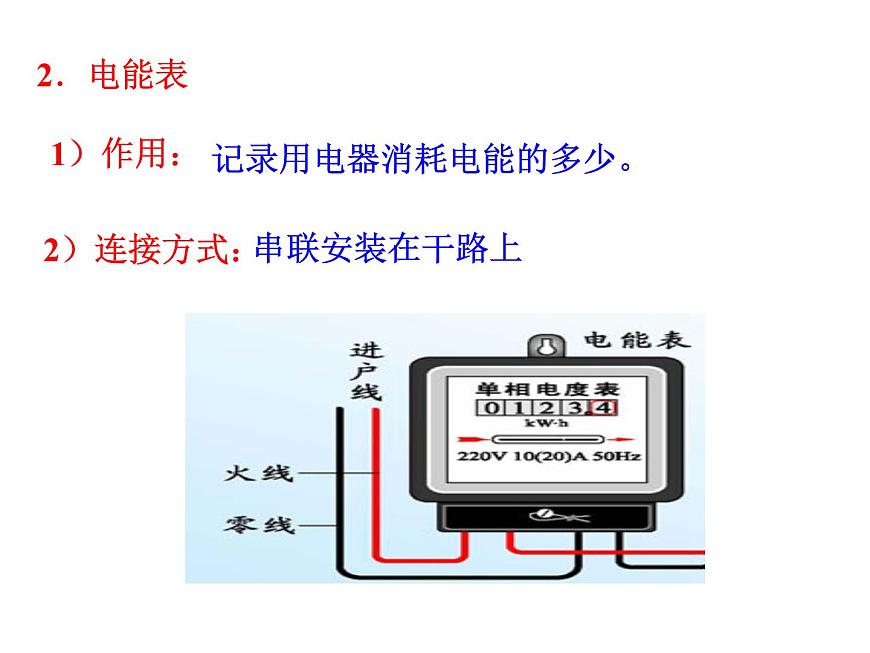

記錄用電器消耗電能的多少。

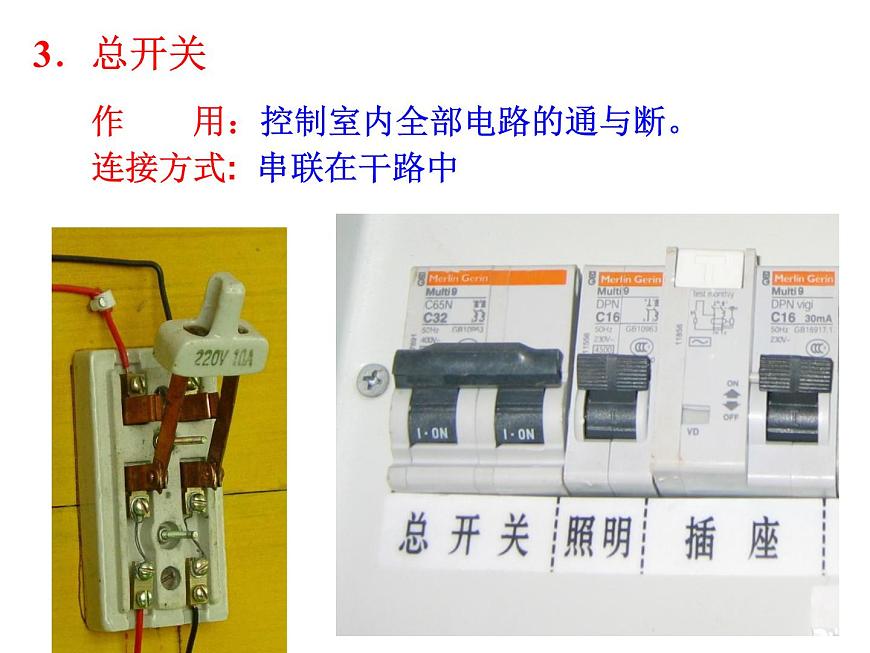

作 用：控制室內全部電路的通與斷。連接方式: 串聯在干路中
電路中電流過大時，保險絲熔斷，自動切斷電路起到保護作用。
由電阻率較大、熔點較低的鉛銻合金制成。
問題：能不能用銅絲或者鐵絲代替呢？
當電路中的電流過大時，空氣開關自動斷開，切斷電路置一般采用，俗稱“跳閘”。
5．用電器、開關和插座
連接移動的插排和移動的電器
火線零線并排走, 零線直接進燈座, 火線接進保險盒, 再過開關進燈座.
插座是左零右火， 上接地
二、三線插頭和漏電保護器
為什么金屬外殼的家用電器必須用三線插頭？

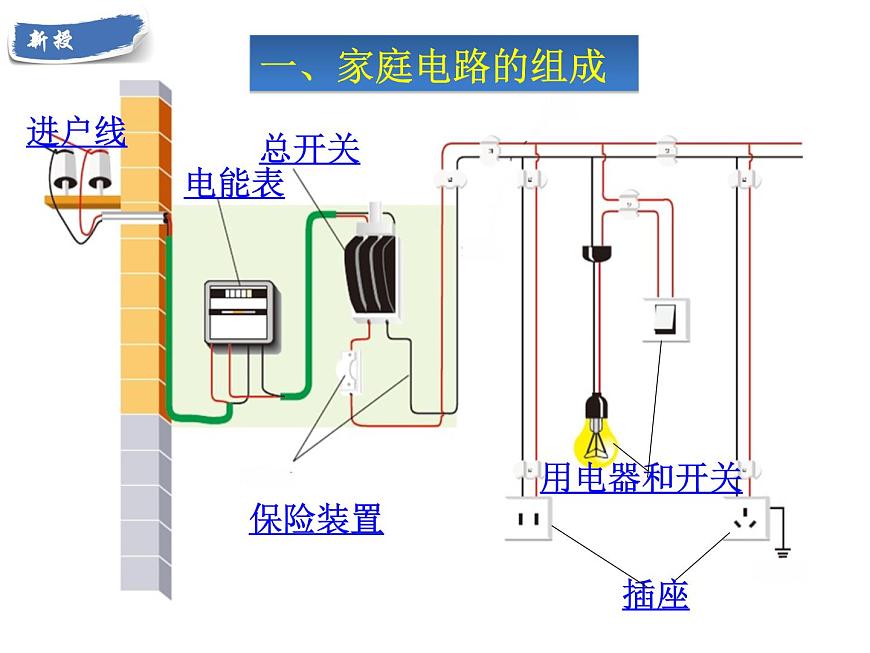

　　1．家庭電路由進戶線、電能表、總開關、保險裝置、用電器、插座等組成，了解各部分的作用。
　　2．用試電筆可以辨別火線和零線， 3.了解三線插頭的使用與漏電保護器的作用。
2. 家庭電路中有兩根線，一根是??? ，另一根是?? ，火線和大地之間的電壓 V，零線和大地之間的電壓 V，它們之間的電壓是 V。3.測電筆是用來辨別 線和 線的，手應該接觸筆尾的 ，筆尖接觸一根電線，如果氖管發光，表示接觸的是 線,否則是 線。
4.家用保險絲是由電阻率較 ，熔點較 的 鉛銻合金制成的。5.當有過大的電流通過時，保險絲產生較多的 ，使它的溫度達到 ，保險絲 ，自動切斷電路，起到保險作用。
6.三孔插座連接線的原則是左 右 中間接 。用電器的三腳插頭插在三孔插座里，不僅把用電部分接入了電路，還把用電器的??? ? 與?????? 連接起來。
