物理人教版第1節 家庭電路教學演示課件ppt

這是一份物理人教版第1節 家庭電路教學演示課件ppt，共28頁。PPT課件主要包含了生活用電，家庭電路的組成，測電筆的使用方法，氖管發光的是火線，插座接地，三孔插座與插頭，用電器外殼接地，用電器外殼沒有接地等內容，歡迎下載使用。

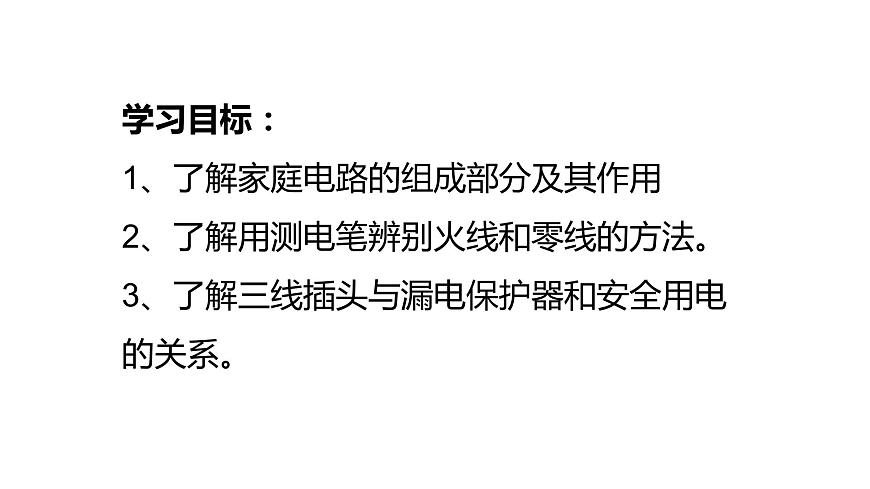

學習目標：1、了解家庭電路的組成部分及其作用2、了解用測電筆辨別火線和零線的方法。3、了解三線插頭與漏電保護器和安全用電的關系。

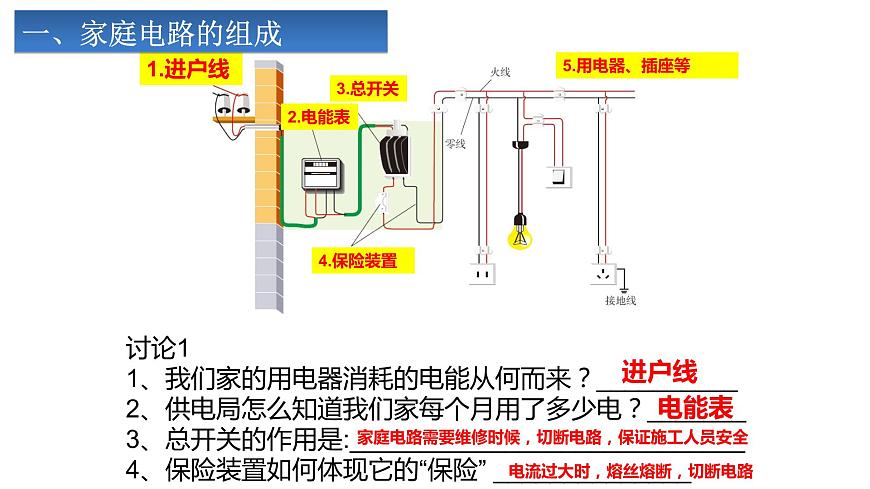

討論11、我們家的用電器消耗的電能從何而來？__________2、供電局怎么知道我們家每個月用了多少電？_______3、總開關的作用是:____________________________4、保險裝置如何體現它的“保險” ______________
家庭電路需要維修時候，切斷電路，保證施工人員安全
電流過大時，熔絲熔斷，切斷電路

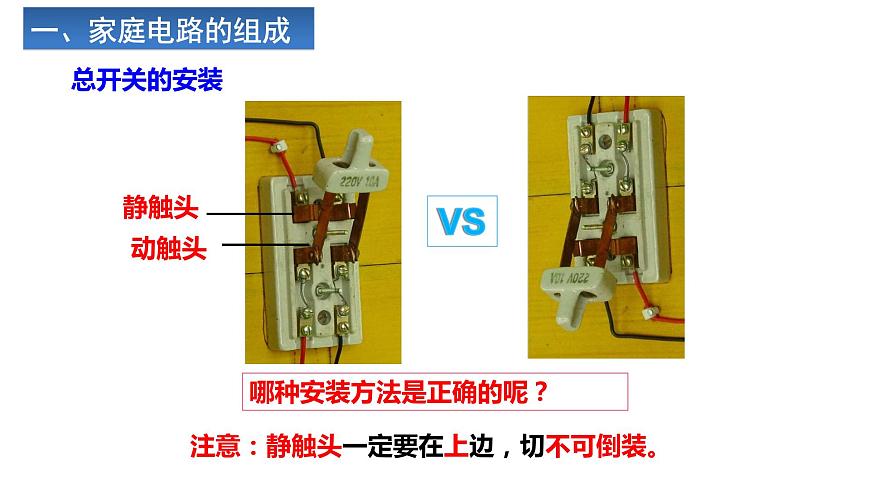

注意：靜觸頭一定要在上邊，切不可倒裝。
哪種安裝方法是正確的呢？

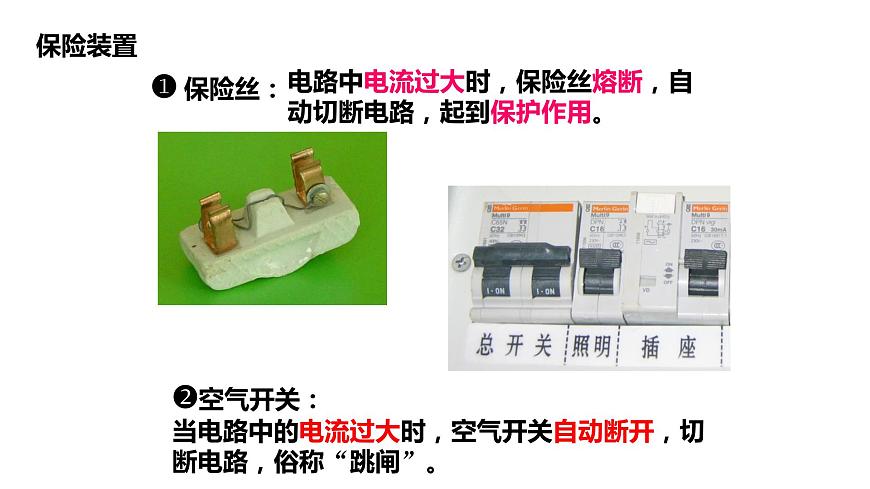

電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
?空氣開關：當電路中的電流過大時，空氣開關自動斷開，切斷電路，俗稱“跳閘”。

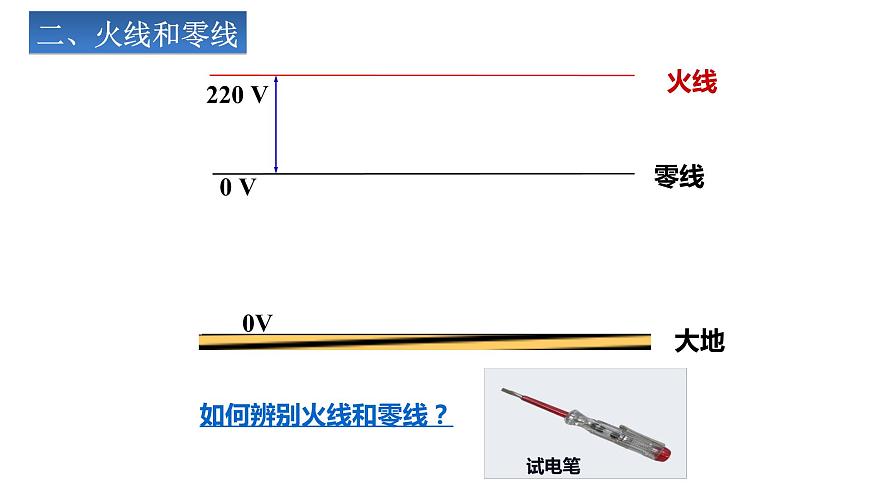

　　如何辨別火線和零線？

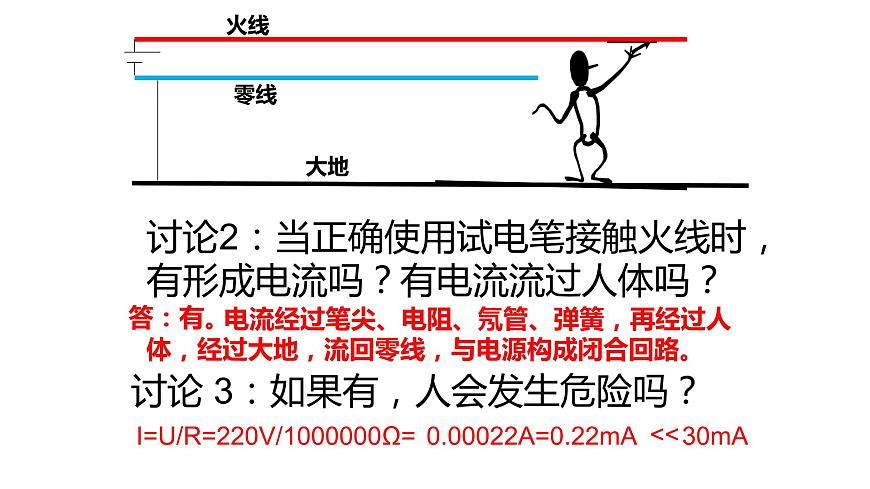

討論2：當正確使用試電筆接觸火線時，有形成電流嗎？有電流流過人體嗎？
討論 3：如果有，人會發生危險嗎？
I=U/R=220V/1000000?=
0.00022A=0.22mA
電流經過筆尖、電阻、氖管、彈簧，再經過人體，經過大地，流回零線，與電源構成閉合回路。
開關接在零線和燈泡之間
開關接在火線和燈泡之間
口訣：頂___側___
小結：用電器與零線、火線的連接
　?。?）各用電器（插座）_____聯在電路中。
　　（2）控制用電器的開關要連接在____線和用電器之間。
討論5：哪些用電器有三個插腳？第三個插腳有什么作用？
答：金屬外殼的用電器。萬一金屬外殼帶電，電流會流入大地，不至對人造成傷害。
口訣：左___右___中接____
討論6：三腳插頭的三個腳一樣長嗎？這樣設計有什么好處呢？
答：插入插座時，長的插腳會先將外殼的帶電導走；拔掉插頭時，長的插腳最后也把外殼的帶電導走。
漏電保護器工作原理：火線和零線的電流不相等時候，切斷電流
試電筆使用時候，漏電保護器會跳閘嗎？

家庭電路由_______________供電。我國家庭電路的電壓是______伏。

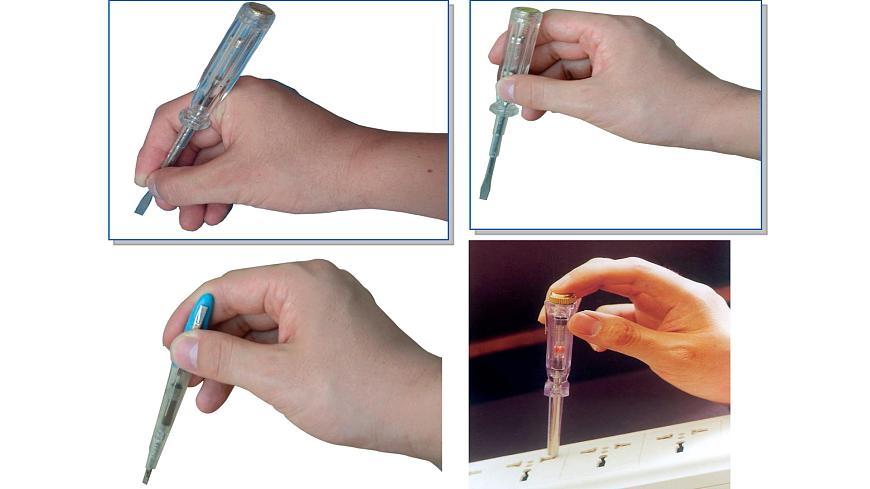

手握筆尾金屬體，筆尖金屬體接觸導線。
1、手沒觸筆尾金屬體， 筆尖金屬體觸到火線時氖管也不會發光。 2、使用時手一定不能碰到筆尖金屬體。
電能表要裝在家庭電路的干路上；電能表是用來測電功的儀表，它顯示所消耗的電能。
控制電燈的開關應與電燈串聯，并接在火線上。
