初中物理人教版九年級全冊第1節 家庭電路教課課件ppt

這是一份初中物理人教版九年級全冊第1節 家庭電路教課課件ppt，共60頁。PPT課件主要包含了電路的基本組成，用電器，家庭電路的組成，家庭電路由，火線和零線，鋼筆式試電筆，螺絲刀式試電筆，試電筆的構造，正確使用試電筆，會觸電等內容，歡迎下載使用。
進戶線、電能表、總開關、保險裝置、用電器、導線等組成。

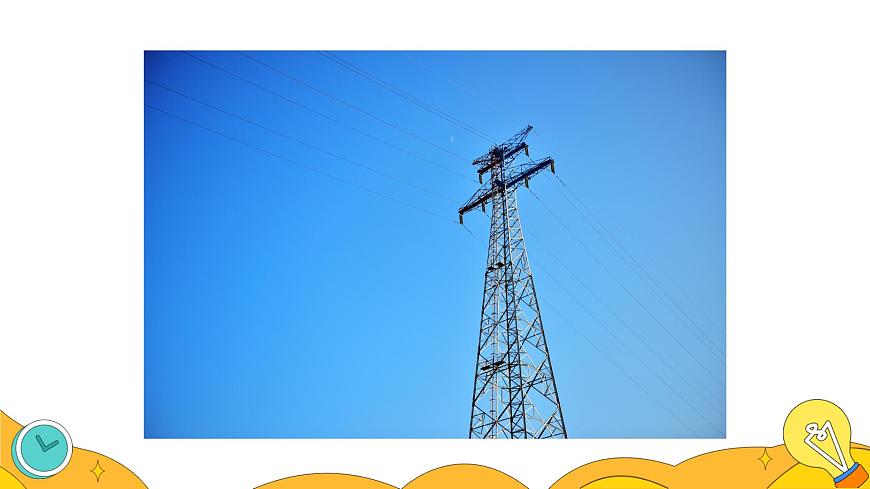

作用：將電能輸送至家中。
作用：計量家中的用電量。
作用：可以手動切斷電路。
作用：電流過大時，熔絲熔斷，切斷電路。
作用：同時起到總開關和保險裝置的作用，電流過大時，切斷電路。
Click t edit Master title style
Click t edit Master subtitle style
氖管不發光，無法識別火線和零線
手必須接觸筆尾金屬體，
進戶線、電能表、總開關、保險裝置、用電器、導線等。
識別火線和零線：使用試電筆

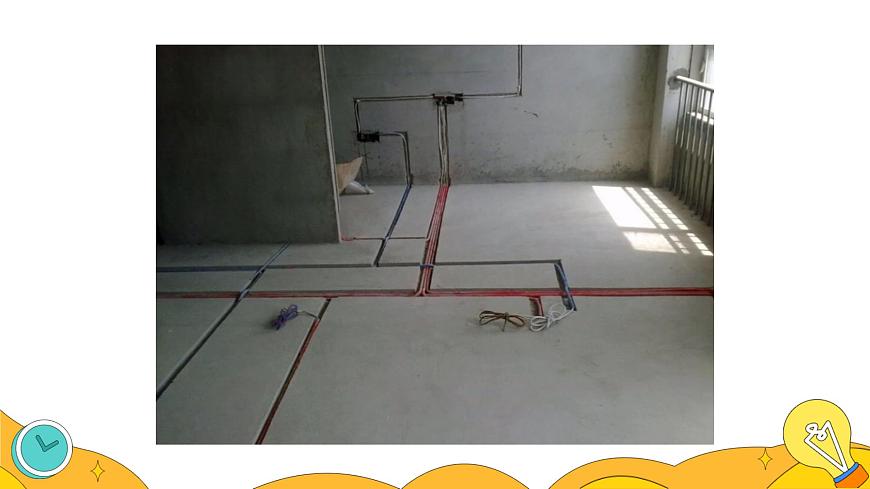

用電器是如何接入家庭電路中的？
電燈與控制它的開關是一起直接接入家庭電路中的。
電熱水器等通過插座接入電路中。
插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據上述現象，請?jiān)趫D中畫出開關、指示燈和插孔的連接方式，并把接線板與電源線接通。
插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據上述現象，請?jiān)趫D中畫出開關、指示燈和插孔的連接方式，并把接線板與電源線接通。
開關在火線，控制指示燈和插座。
當人體不小心接觸火線，有電流經過人體流向大地時，漏電保護器自動切斷總電路。
當人體不小心接觸火線，有電流經過人體流向大地時，漏電保護器自動切斷總電路。
