初中物理人教版九年級全冊第1節 家庭電路課文配套課件ppt

這是一份初中物理人教版九年級全冊第1節 家庭電路課文配套課件ppt，共25頁。

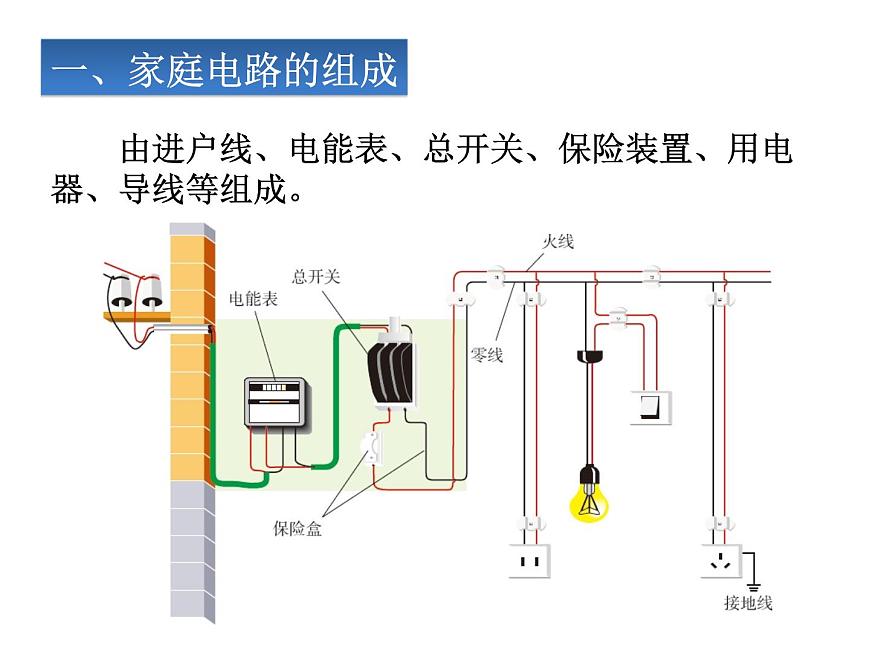

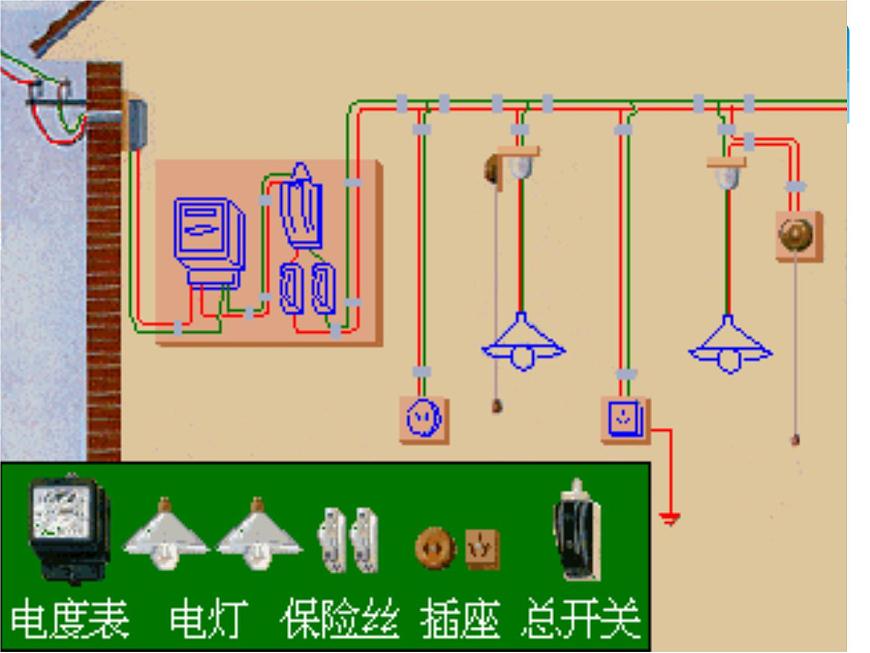

由進戶線、電能表、總開關、保險裝置、用電器、導線等組成。

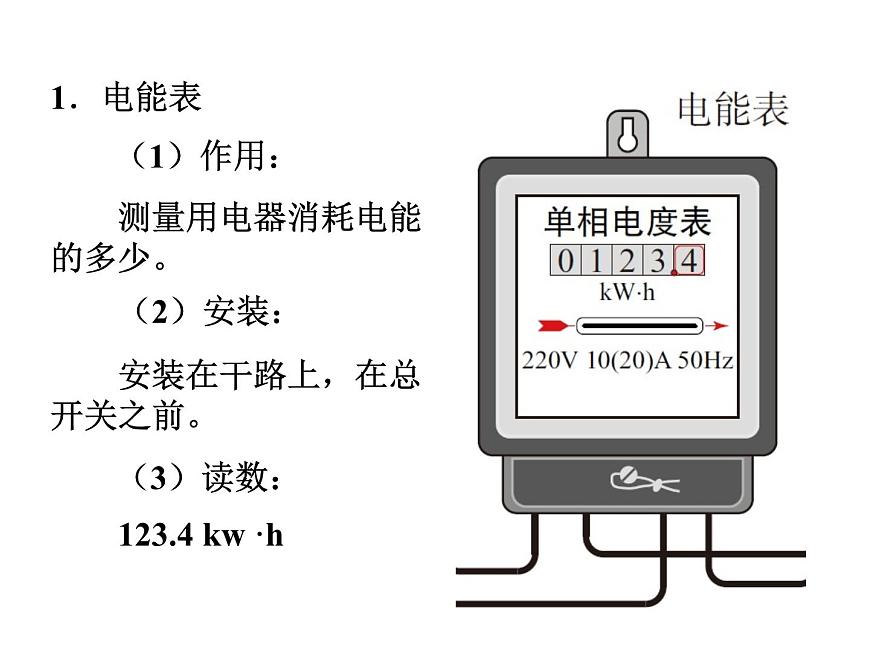

　　測量用電器消耗電能的多少。
　　安裝在干路上，在總開關之前。
　　123.4 kw ·h
串聯在干路中，控制室內全部電路的通與斷。
　　③ 注意：選用合適規格的保險絲，不能用銅絲　　　　　　 或者鐵絲代替。
電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
由電阻率較大、熔點較低的鉛銻合金制成。
　　如何辨別火線和零線？
　?。?）作用：辨別火線和零線。
　?。?）使用方法: 用手接觸筆尾的金屬體、筆尖金屬體接觸被測電路。若氖管發光，則接觸的是火線，否則為零線。
　　試電筆的正確使用！
2．用電器與零線、火線的連接
　?。?）各用電器（插座）并聯在電路中。
　?。?）控制用電器的開關要連接在火線和用電器之間。
1、家庭電路中開關不能單獨作為一個支路，必須和它控制的用電器串聯后接入電路中。2、用電器接入電路的順序： 火線——開關——用電器——零線
三、三線插頭和漏電保護器
　　空氣開關和漏電保護器在電路中分別起什么作用？這樣安裝有什么好處？
　　1．家庭電路由進戶線、電能表、總開關、保險裝置、用電器、導線等組成，了解各部分的作用。
　　2．用試電筆可以辨別火線和零線，了解三線插頭的使用與漏電保護器的作用。
