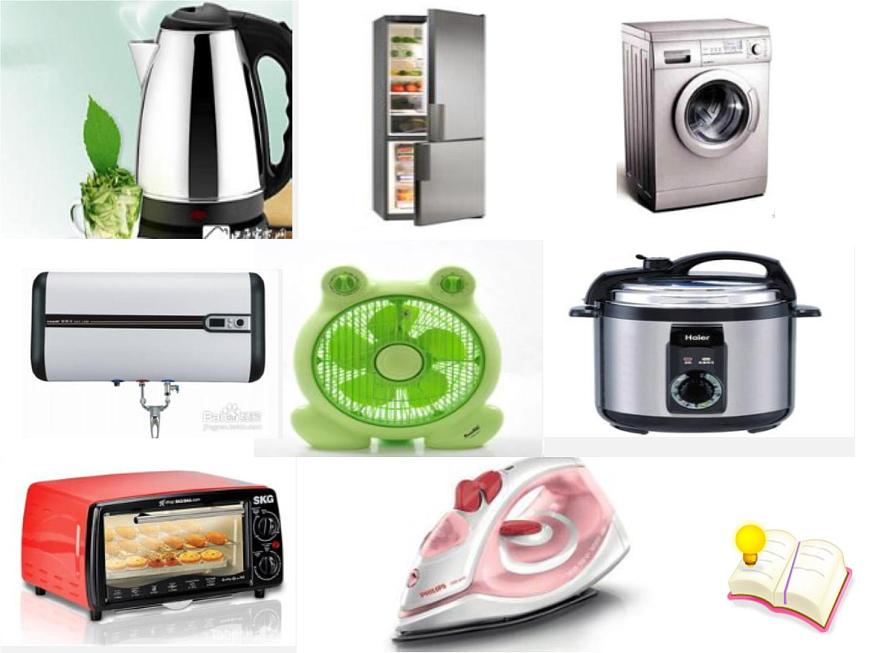

你家里都有哪些家用電器？這些家用電器之間又是如何連接的？

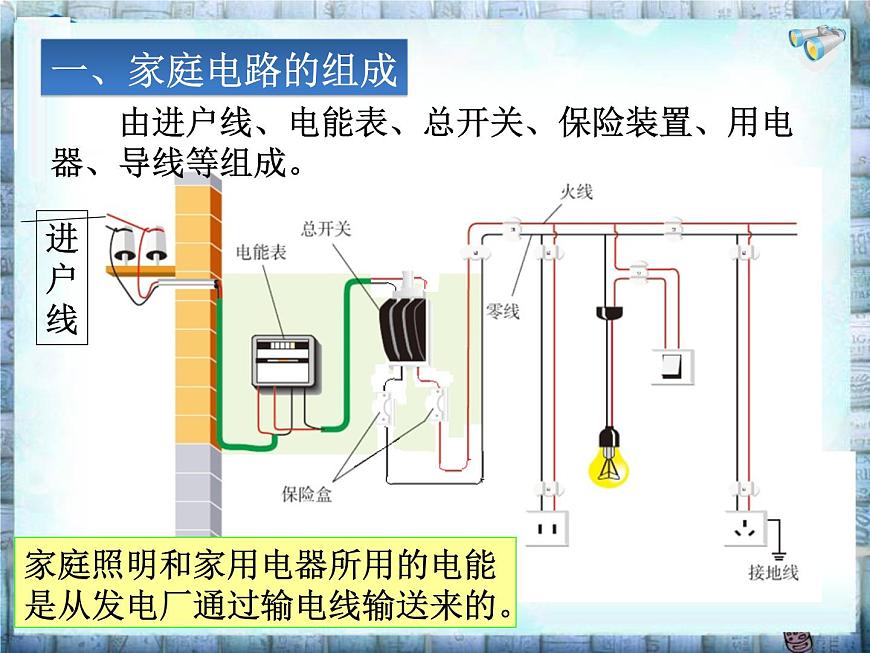

由進戶線、電能表、總開關、保險裝置、用電器、導線等組成。

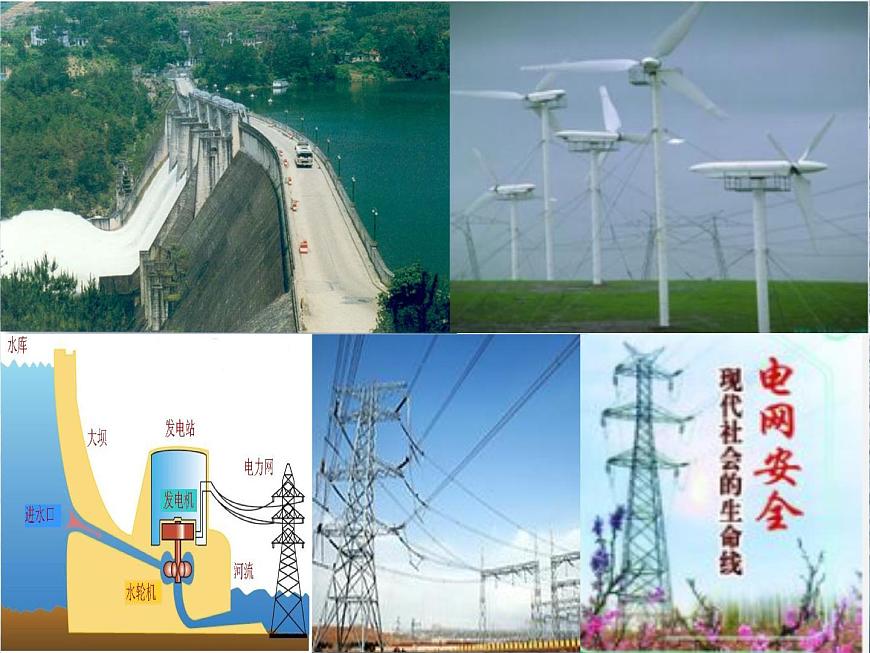

家庭照明和家用電器所用的電能是從發電廠通過輸電線輸送來的。

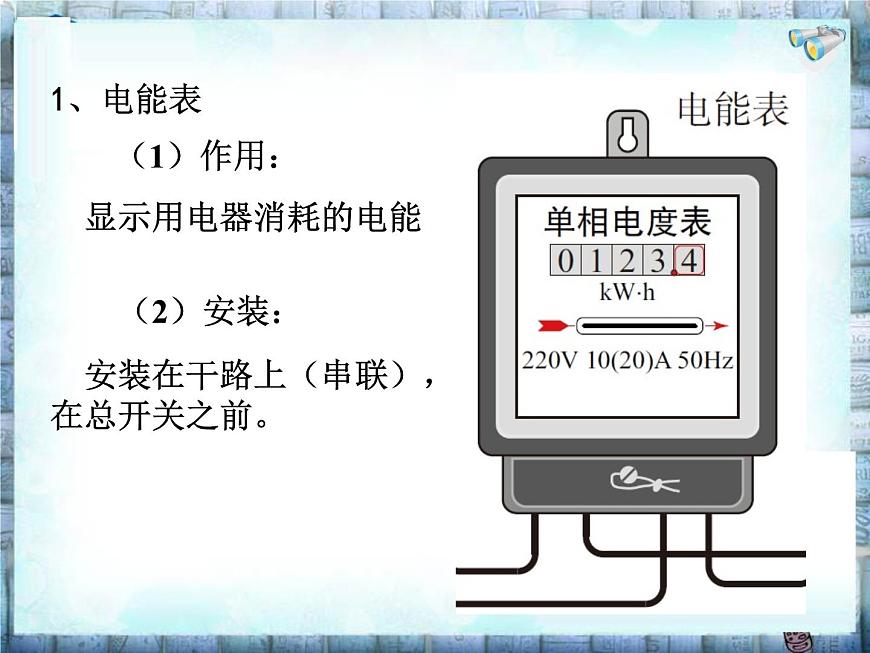

　顯示用電器消耗的電能
　安裝在干路上（串聯），在總開關之前。
串聯在干路中，控制室內全部電路的通與斷。
閘刀開關是全戶用電總開關，安裝在干路上。當家庭電路需要修理時，必須斷開總開關，這時室內全部電路與外面的輸電線分離，可以保證施工人員安全。
現在新建居民樓電路中的保險裝置一般采用空氣開關，空氣開關安裝在電能表后，當電路中的電流過大時，空氣開關自動斷開，切斷電路，俗稱跳閘。
進戶的兩條輸電線中，有一條在戶外就已經和大地相連，叫做零線，另一條叫做端線，俗稱火線。
怎樣區別零線和火線呢？
氖管（有氖氣）金屬電極彈簧高電阻（阻值很大）
2、用試電筆可以判斷哪條是火線。
手指按住金屬筆卡，用筆尖接觸被測的導線（手指千萬不能碰到筆尖）。
當電極間的電壓達到一定時，氖氣會導電。當電流從一個電極流到另一個電極時，氖氣會發出紅光。
筆尖接觸被測導線，指尖抵住上端的金屬帽。
（1）如果被測導線是火線……
電流經過筆尖、電阻、氖管、彈簧，再經過人體、經過大地，流到零線，與電源構成閉合電路，氖管就會發光。
電流經過人體，為什么人沒有觸電？
試電筆中串聯著一個很大的電阻，約有一百萬歐姆。由于電流很小，人體不會有傷害。
（2）如果筆尖接觸的是零線……
不能形成閉合電路，氖管中不會有電流，也就不會發光。
如何將用電器與零線、火線的連接？
　?。?）各用電器（插座）并聯在電路中。
　　（2）控制用電器的開關要連接在火線和用電器之間。
我們經常見到的是這樣的插頭……
三、三線插頭和漏電保護器
一條接火線（標著L）一條接零線（標著N）一條接地 （標著E）
用電器的電源插頭有三條線
標著E的導線的作用是？
標著E的導線和用電器的金屬外殼相連，插座上相應的導線和室外的大地相連。萬一用電器的外殼和電源火線之間的絕緣損壞，使外殼帶電，電流就會流入大地，不致對人造成傷害。
為什么三線插頭中間的那個腳長？
中間的插腳稍長一些，可以在插插頭時，能使家用電器的金屬外殼先接地，拔插頭時能使金屬外殼后離開地線，即使家用電器因絕緣不好漏電，人也不會觸電。
正常情況下，用電器通過火線、零線 和供電系統中的電源構成閉合電路，不應該有電流直接流入大地。
如果站在地上的人不小心接觸了火線，電流經過人體流入大地，這時，總開關上的“漏電保護器”會迅速切斷電流，對人身起到保護作用。
應該如何將插座接入家庭電路中？
1、關于家庭電路，下列說法中不正確的是（ ）
A、電能表用來顯示用戶所用的電能，應安裝在干路上B、保險絲安裝在總開關后，當電路中有大電流通過時會熔斷C、開關與用電器并聯D、總開關千萬不能倒裝，其靜觸頭應在上面
2、小強同學在學習安裝照明電路時，由于操作不規范，導致開關中兩個接線柱接到了一起，這樣產生的后果是（ ）
A、燈不能正常發光B、保險絲迅速熔斷C、開關依然起作用D、燈總是亮著
關于生活中的一些電路連接，下列判斷不正確的是（? ?? ） A. 道路旁的一排排路燈，晚上同時亮，早晨同時滅，因此它們是串聯的 B. 家庭電路中，電視機與照明燈的工作互不影響，因此它們是并聯的 C. 由于某一盞燈短路使保險絲熔斷時，其他所有用電器都會停止工作，因此保險絲是接在干路上的 D. 樓道中的聲控燈只有在天暗并且有聲音時才能亮，因此聲控開關、光控開關的燈是串聯的
1.家庭電路的組成2.火線和零線3.三線插頭和漏電保護器
電能的利用給人們的生產、生活帶來了很多方便，但如果使用不當也會給人們帶來危害，下列做法中可能給人們帶來危害的是（ ??? ） A. 更換燈泡或維修電路時要先斷開電源 B. 開關要接在火線上 C. 三孔插座接地線要保證良好接地 D. 暫時沒有合適的保險絲，短時間內可以用細鋼絲代替
1、自動空氣開關的作用與下列哪個元件相同？（ ）
A、電能表 B、插座 C、保險裝置 D、普通開關
2、如圖所示的三孔插座，與孔①相連的是（ ）
A、零線 B、火線 C、地線 D、以上三種都可以
3、用試電筆測試如圖所示插座的火線和零線，但無論金屬筆尖插入插座的哪一個孔中，氖管都不發光，可能是（ ）
A、插座發生了短路 B、保險絲斷了C、使試用筆方法不正確 D、零線斷了

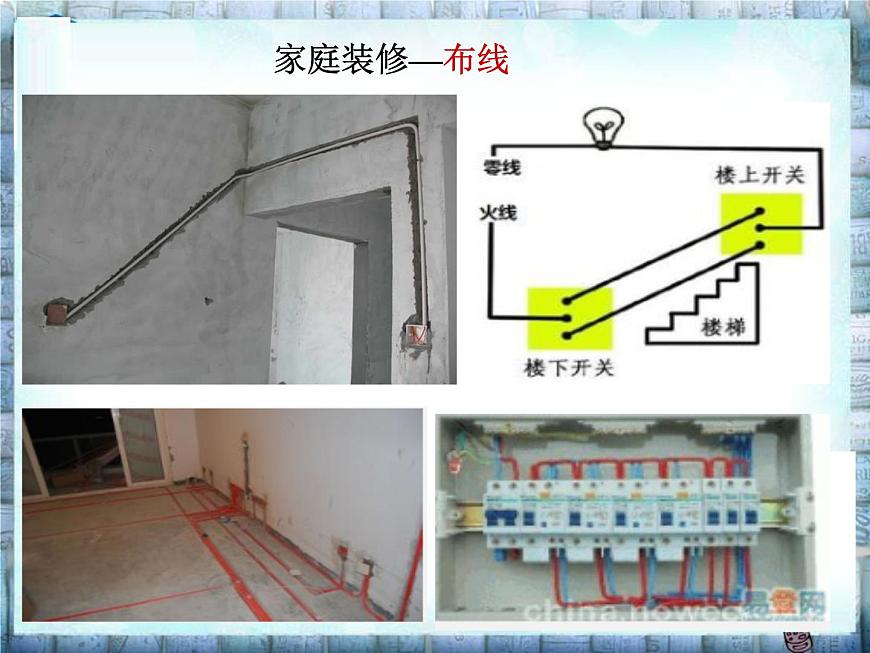

開關與被控制的電燈怎樣連接？燈頭里面的線又怎么連接呢？
控制電燈的開關應與電燈串聯，并且要接在火線上
　　下圖是一般標準住宅戶內配電系統方框圖，空氣開關和漏電保護器在電路中分別起什么作用？這樣安裝有什么好處？
