　　　除夕一家人正在看春節晚會的實況轉播，一位小品演員正在演出，眼見得如此精彩，可惜停電了，而鄰居家里燈火輝煌，并傳來喝彩聲……大家猜想一下，家庭電路里哪一部分出了故障？應該如何檢查呢？
家庭電路的組成和各部分功能同學們觀察電路板上的各元件，同時閱讀課本關于家庭電路的組成一段，找出組成家庭電路的主要部分。哪一位同學說一下家庭電路由哪幾部分組成？

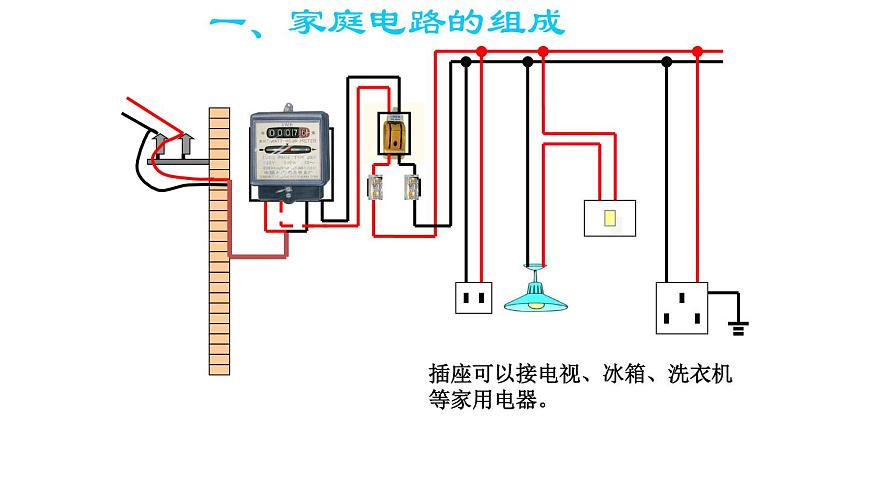

插座可以接電視、冰箱、洗衣機等家用電器。

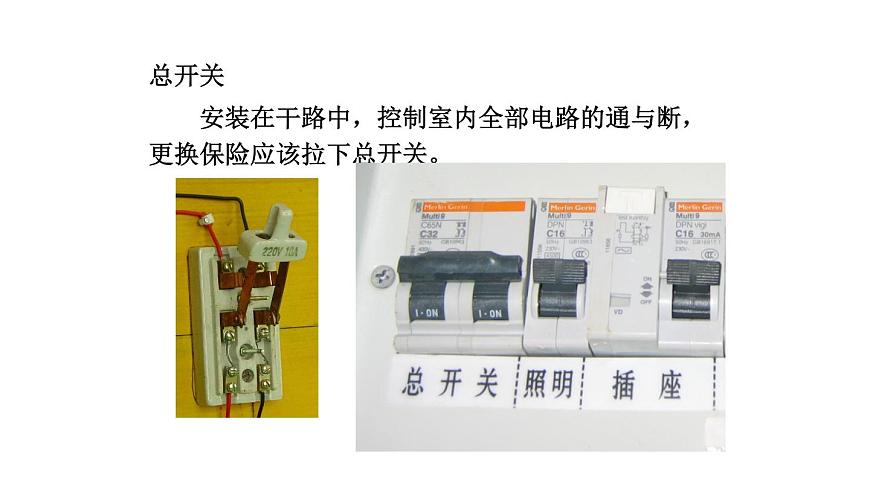

安裝在干路中，控制室內全部電路的通與斷，更換保險應該拉下總開關。

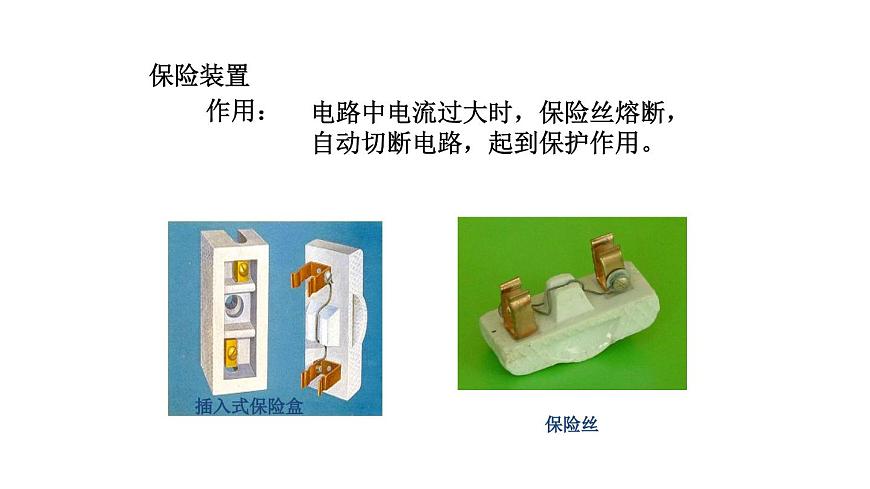

電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。

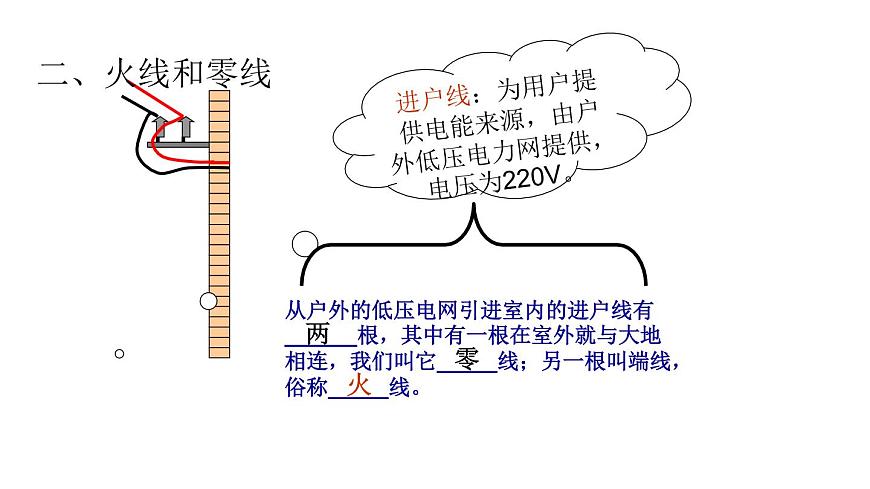

進戶線：為用戶提供電能來源，由戶外低壓電力網提供，電壓為220V。
從戶外的低壓電網引進室內的進戶線有______根，其中有一根在室外就與大地相連，我們叫它_____線；另一根叫端線，俗稱_____線。

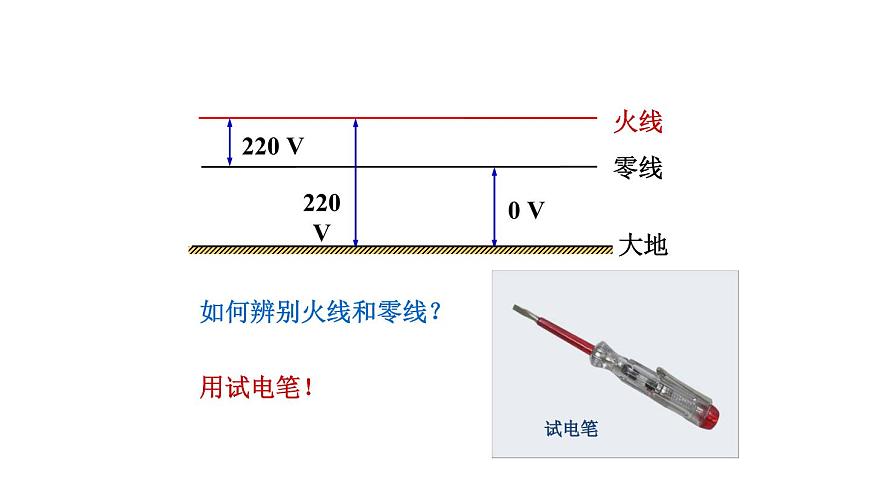

　　如何辨別火線和零線？
　?。?）作用：辨別火線和零線。
　　使用方法: 用手接觸筆尾的金屬體、筆尖金屬體接觸被測電路。若氖管發光，則接觸的是火線，否則為零線。
　　試電筆的正確使用！
1、手沒有觸到筆尾金屬體，即使筆尖金屬體觸到火線時，氖管也不會發光。
2、使用時手一定不能碰到筆尖金屬體。
控制電燈的開關應與電燈串聯，并且要接在火線上
三、三線插頭和漏電保護器
用電器的外殼沒有接地
　　1．家庭電路由進戶線、電能表、總開關、保險裝置、用電器、導線等組成，了解各部分的作用。
　　2．用試電筆可以辨別火線和零線，了解三線插頭的使用與漏電保護器的作用。
1．家庭電路主要由進入家庭的________、電能表、________、________、開關、插座、用電器等組成．2．在家庭電路中，開關和電燈是_____聯的，插座與電燈是____聯的，保險盒（保險絲）是_____聯在電路中的．3．家庭電路中與大地之間電壓為220V的線叫_________線，與大地之間電壓為零的線叫 ________線．4．電能表的作用：測出用戶全部電器消耗的_________．5．測電筆是用來辨別和的工具?！　　　　　　　　　?br/>1、請用筆畫線表示導線，將它們連入電路
2、關于家庭電路，下列說法中不正確的是（）
A、電能表用來顯示用戶所用的電能，應安裝在干路上B、保險絲安裝在總開關后，當電路中有大電流通過時會熔斷C、開關與用電器并聯D、總開關千萬不能倒裝，其靜觸頭應在上面
3、小強同學在學習安裝照明電路時，由于操作不規范，導致開關中兩個接線柱接到了一起，這樣產生的后果是（）
A、燈不能正常發光B、保險絲迅速熔斷C、開關依然起作用D、燈總是亮著
4、家庭電路里的用電器都是并聯的，其原因是（）
A、為了獲得相同的電壓 B、為了獲得相同的電流C、為了獲得相同的功率 D、為了可以單獨工作
5、自動空氣開關的作用與下列哪個元件相同？（）
A、電能表 B、插座 C、保險裝置 D、普通開關
6、如圖所示的三孔插座，與孔①相連的是（）
A、零線 B、火線 C、地線 D、以上三種都可以
聰明的你一定要細心喲！
7、李剛家的燈不亮了，它使用試電筆檢查時發現試電筆的氖管仍能發光，保險絲和燈泡都完好，分析此故障的發生原因可能是（）
A、停電了 B、進戶的火線斷了 C、火線與零線相碰了 D、零線斷了
張小銘為了探究臺燈工作原理，亂改接線，臺燈往插座一插，燈不亮，空氣開關跳閘了，你能分析哪里出故障了嗎？
