物理九年級全冊第4節 歐姆定律在串、并聯電路中的應用第2課時課后練習題

這是一份物理九年級全冊第4節 歐姆定律在串、并聯電路中的應用第2課時課后練習題，共8頁。

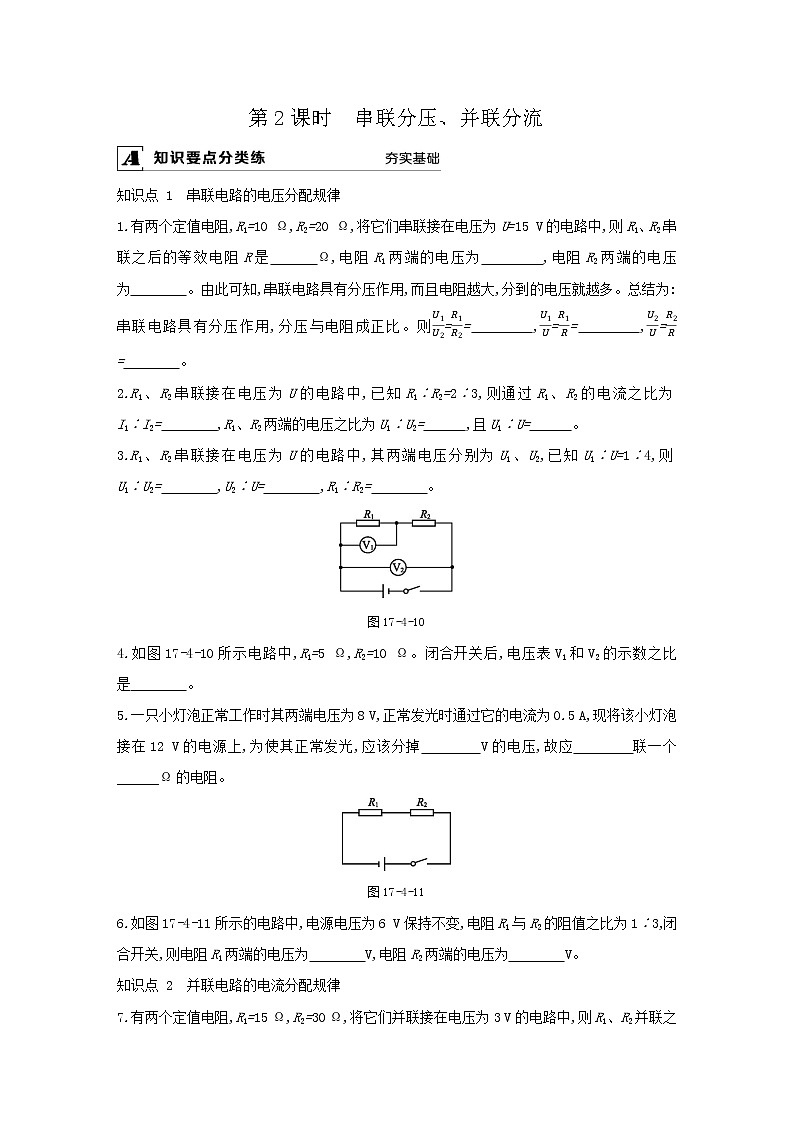

知識點 1 串聯電路的電壓分配規律
1.有兩個定值電阻,R1=10 Ω,R2=20 Ω,將它們串聯接在電壓為U=15 V的電路中,則R1、R2串聯之后的等效電阻R是 Ω,電阻R1兩端的電壓為 ,電阻R2兩端的電壓為 。由此可知,串聯電路具有分壓作用,而且電阻越大,分到的電壓就越多?？偨Y(jié)為:串聯電路具有分壓作用,分壓與電阻成正比。則U1U2=R1R2= ,U1U=R1R= ,U2U=R2R= 。
2.R1、R2串聯接在電壓為U的電路中,已知R1∶R2=2∶3,則通過R1、R2的電流之比為I1∶I2= ,R1、R2兩端的電壓之比為U1∶U2= ,且U1∶U= 。
3.R1、R2串聯接在電壓為U的電路中,其兩端電壓分別為U1、U2,已知U1∶U=1∶4,則U1∶U2= ,U2∶U= ,R1∶R2= 。
圖17-4-10
4.如圖17-4-10所示電路中,R1=5 Ω,R2=10 Ω。閉合開關后,電壓表V1和V2的示數之比是 。
5.一只小燈泡正常工作時其兩端電壓為8 V,正常發光時通過它的電流為0.5 A,現將該小燈泡接在12 V的電源上,為使其正常發光,應該分掉 V的電壓,故應 聯一個______Ω的電阻。
圖17-4-11
6.如圖17-4-11所示的電路中,電源電壓為6 V保持不變,電阻R1與R2的阻值之比為1∶3,閉合開關,則電阻R1兩端的電壓為 V,電阻R2兩端的電壓為 V。
知識點 2 并聯電路的電流分配規律

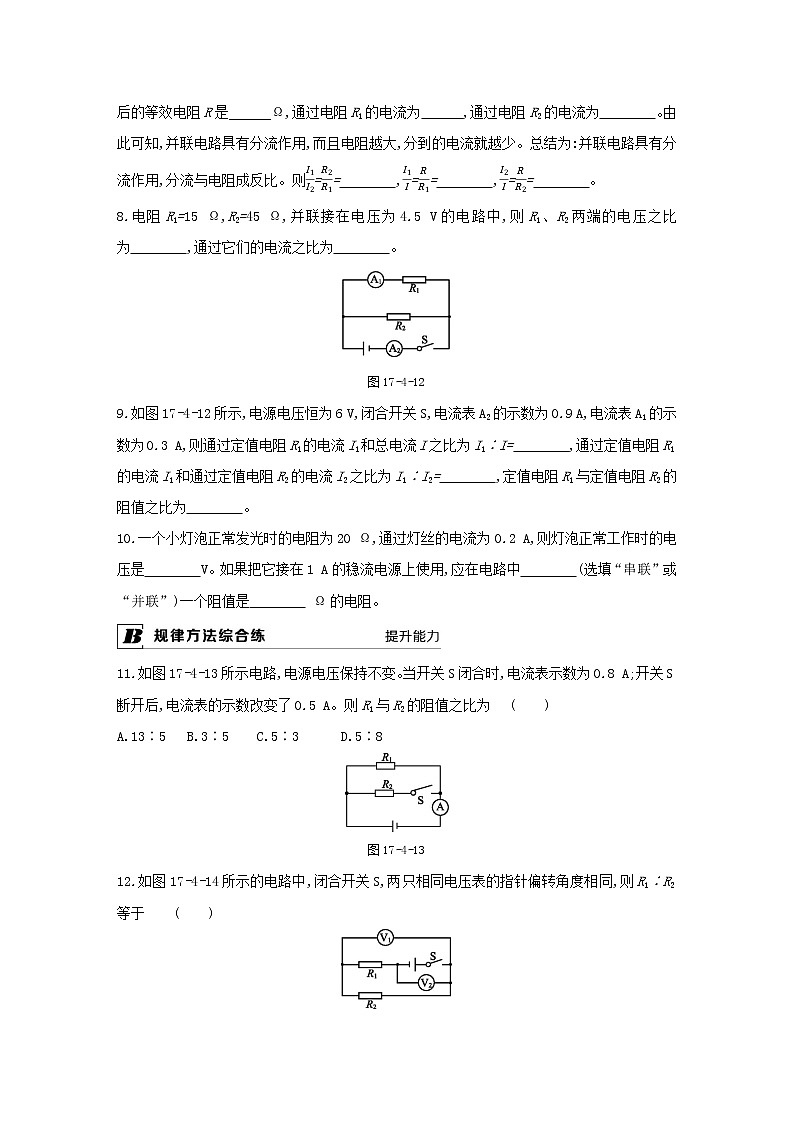

7.有兩個定值電阻,R1=15 Ω,R2=30 Ω,將它們并聯接在電壓為3 V的電路中,則R1、R2并聯之后的等效電阻R是______Ω,通過電阻R1的電流為 ,通過電阻R2的電流為 。由此可知,并聯電路具有分流作用,而且電阻越大,分到的電流就越少。總結為:并聯電路具有分流作用,分流與電阻成反比。則I1I2=R2R1= ,I1I=RR1= ,I2I=RR2= 。
8.電阻R1=15 Ω,R2=45 Ω,并聯接在電壓為4.5 V的電路中,則R1、R2兩端的電壓之比為 ,通過它們的電流之比為 。
圖17-4-12
9.如圖17-4-12所示,電源電壓恒為6 V,閉合開關S,電流表A2的示數為0.9 A,電流表A1的示數為0.3 A,則通過定值電阻R1的電流I1和總電流I之比為I1∶I= ,通過定值電阻R1的電流I1和通過定值電阻R2的電流I2之比為I1∶I2= ,定值電阻R1與定值電阻R2的阻值之比為 。
10.一個小燈泡正常發光時的電阻為20 Ω,通過燈絲的電流為0.2 A,則燈泡正常工作時的電壓是 V。如果把它接在1 A的穩流電源上使用,應在電路中 (選填“串聯”或“并聯”)一個阻值是 Ω的電阻。
11.如圖17-4-13所示電路,電源電壓保持不變。當開關S閉合時,電流表示數為0.8 A;開關S斷開后,電流表的示數改變了0.5 A。則R1與R2的阻值之比為( )
A.13∶5 B.3∶5C.5∶3D.5∶8
圖17-4-13
12.如圖17-4-14所示的電路中,閉合開關S,兩只相同電壓表的指針偏轉角度相同,則R1∶R2等于( )
圖17-4-14
A.5∶1B.1∶5
C.4∶1D.1∶4

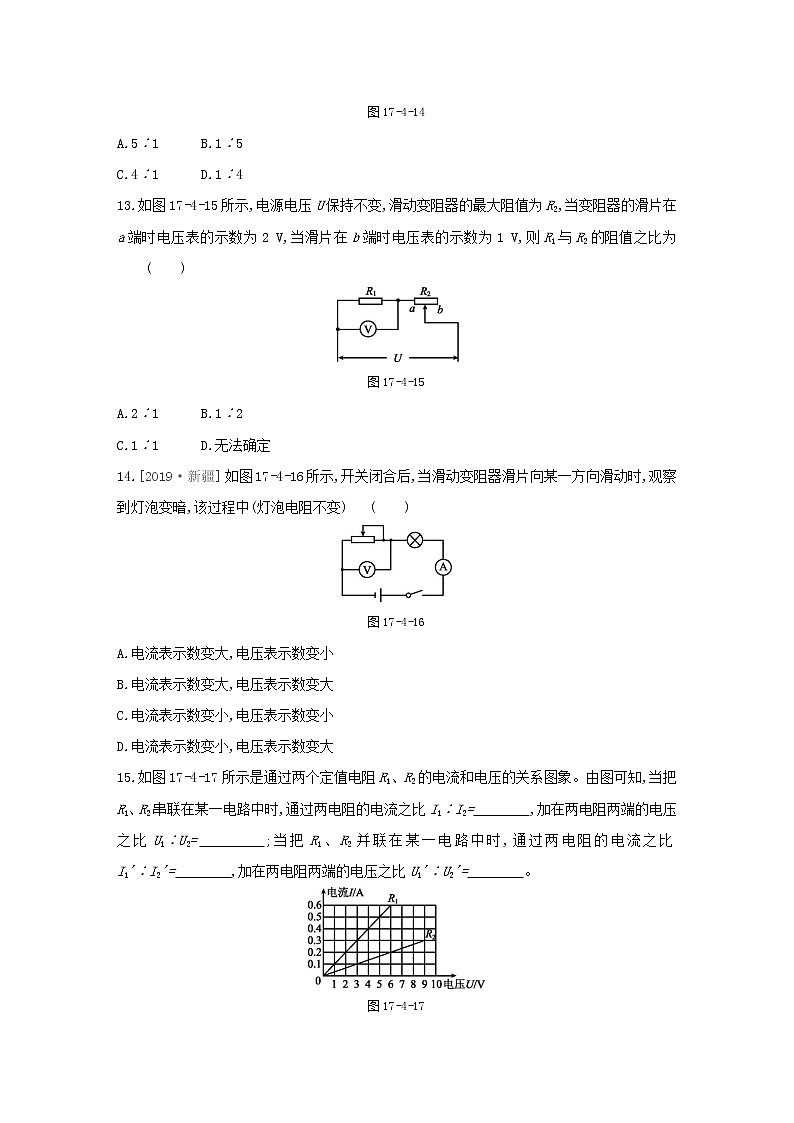

13.如圖17-4-15所示,電源電壓U保持不變,滑動變阻器的最大阻值為R2,當變阻器的滑片在a端時電壓表的示數為2 V,當滑片在b端時電壓表的示數為1 V,則R1與R2的阻值之比為( )
圖17-4-15
A.2∶1B.1∶2
C.1∶1D.無法確定
14.[2019·新疆] 如圖17-4-16所示,開關閉合后,當滑動變阻器滑片向某一方向滑動時,觀察到燈泡變暗,該過程中(燈泡電阻不變)( )
圖17-4-16
A.電流表示數變大,電壓表示數變小
B.電流表示數變大,電壓表示數變大
C.電流表示數變小,電壓表示數變小
D.電流表示數變小,電壓表示數變大
15.如圖17-4-17所示是通過兩個定值電阻R1、R2的電流和電壓的關系圖象。由圖可知,當把R1、R2串聯在某一電路中時,通過兩電阻的電流之比I1∶I2= ,加在兩電阻兩端的電壓之比U1∶U2= ;當把R1、R2并聯在某一電路中時,通過兩電阻的電流之比I1'∶I2'= ,加在兩電阻兩端的電壓之比U1'∶U2'= 。
圖17-4-17
16.如圖17-4-18甲所示電路,閉合開關S,兩個電流表的指針指同一位置,如圖乙所示。則通過燈L1的電流I1= A,通過燈L2的電流I2= A,燈L1和燈L2的電阻之比R1∶R2= 。
圖17-4-18
17.如圖17-4-19所示,電源電壓保持不變,若在甲、乙兩處分別接入電壓表,閉合開關S1、S2,測得兩電表示數之比U甲∶U乙=4∶5;若只斷開開關S2,拆去電壓表,并在甲、乙兩處分別接入電流表,則此時兩電表示數之比I甲∶I乙= 。
圖17-4-19
18.如圖17-4-20所示,學校實驗室里有一個電鈴,它的阻值是10 Ω,正常工作時它兩端的電壓是6 V,但我們手中現有的電源電壓是9 V,要把這個電鈴接在這個電源上,讓它能夠正常工作,需要給它串聯一個多大的電阻?
圖17-4-20
19.如圖17-4-21(a)所示,電源電壓U=4 V,電阻R1=10 Ω,閉合開關S,當滑動變阻器的滑片P移至中點時,電流表A的示數如圖所示。求:
(1)電流表A1的示數。
(2)滑動變阻器的最大阻值。
(3)當滑動變阻器的滑片P移到最左端時,電流表A的示數是多大。
圖17-4-21
考|題|展|示
20.[2019·涼山州] 如圖17-4-22所示,阻值為4 Ω的電阻R1與阻值為2 Ω的電阻R2并聯,閉合開關,電流表的示數為3 A,則通過電阻R1與R2的電流之比為 ,電源電壓為______V。
圖17-4-22
詳解詳析
1.30 5 V 10 V 12 13 23
2.1∶1 2∶3 2∶5
3.1∶3 3∶4 1∶3
4.1∶3
5.4 串 8
6.1.5 4.5
7.10 0.2 A 0.1 A 21 23 13
8.1∶1 3∶1
9.1∶3 1∶2 2∶1
10.4 并聯 5
[解析] 由I=UR可得,燈泡正常工作時的電壓為U=IR=0.2 A×20 Ω=4 V;因?yàn)殡娫摧敵龅碾娏鞔笥跓襞莸恼９ぷ麟娏?因此要進行分流,故需并聯一個電阻,其阻值大小為R=UI'=4V1A-0.2A=5 Ω。
11.C [解析] 先分析出S閉合前后電路中電阻的連接方式,然后再根據并聯電路的特點,列出電壓、電流、電阻的關系式。
S閉合,R1、R2并聯,等效電路如圖甲所示;S斷開,電路中只有電阻R1,等效電路如圖乙所示。
根據并聯電路特點,U不變,R1不變,流過R1的電流不變,則I'=I1。
圖乙中總電流改變的0.5 A就是圖甲中通過R2的電流,
所以I2=ΔI=0.5 A,
I1=I-I2=0.8 A-0.5 A=0.3 A。
圖甲中,R1、R2并聯,R1R2=I2I1=0.5A0.3 A=53。
12.C
13.C [解析] 當滑片在a端時,滑動變阻器接入電路中的電阻為0,電路中只有電阻R1,此時電壓表測電源電壓,即電源電壓U=2 V;當滑片在b端時,滑動變阻器接入電路中的阻值最大,R1與滑動變阻器串聯,此時電壓表測電阻R1兩端的電壓,即R1兩端的電壓為U1=1 V,所以滑動變阻器兩端的電壓為U2=U-U1=2 V-1 V=1 V,由串聯電路的分壓原理得:R1∶R2=U1∶U2=1∶1。
14.D [解析] 由電路圖可知,燈泡與滑動變阻器串聯,電壓表測滑動變阻器兩端的電壓,電流表測電路中的電流。當滑動變阻器滑片向某一方向滑動時,觀察到燈泡變暗,說明通過燈泡的電流變小,即電流表的示數變小,故A、B錯誤;因?yàn)橥ㄟ^燈泡的電流變小,由U=IR可知,燈泡兩端的電壓變小;又因?yàn)榇?lián)電路中總電壓等于各分電壓之和,所以,滑動變阻器兩端的電壓變大,即電壓表的示數變大,故C錯誤、D正確。
15.1∶1 1∶3 3∶1 1∶1
16.0.2 0.8 4∶1
17.4∶5 [解析] 由電路圖可知,甲、乙同時為電壓表,閉合開關S1、S2時,兩電阻串聯,電壓表甲測R1兩端電壓,電壓表乙測R2兩端電壓;在串聯電路中分壓與電阻成正比關系,故R1∶R2=U甲∶U乙=4∶5。兩電表都是電流表,只斷開開關S2時,兩電阻并聯,電流表甲測通過R2的電流,乙測通過R1的電流,兩電阻并聯,它們兩端的電壓U相等,分流與電阻成反比關系,故I甲∶I乙=R1∶R2=4∶5。
18.電鈴正常工作時電路中的電流:I=U1R1=6V10Ω=0.6 A;
電鈴正常工作時,串聯電路中的總電阻為R總=UI=9V0.6A=15 Ω,
應該串聯的電阻:R2=R總-R1=15 Ω-10 Ω=5 Ω。
19.(1)R1、R2并聯,電流表A1測通過R1的電流I1,
并聯電路中電源電壓與各支路兩端電壓相等,故U1=U2=U=4 V,
電流表A1的示數:I1=U1R1=4V10Ω=0.4 A。
(2)由圖可知,電流表A測干路上的總電流I總,其示數大于電流表A1的示數,即I總>0.4 A,結合圖可知,電流表A使用的是0~3 A量程,其示數為I總=2 A,
則I2=I總-I1=2 A-0.4 A=1.6 A,此時變阻器接入電路的阻值:R中=U2I2=4V1.6A=2.5 Ω,故滑動變阻器的最大阻值:R2=2R中=5 Ω。
(3)當滑動變阻器的滑片P移到最左端時,變阻器的電阻絲全部接入電路,此時電路總電阻:R總=R1R2R1+R2=10Ω×5Ω10Ω+5Ω=103 Ω,
則此時干路上的電流即電流表A的示數:I總'=UR總=4V103 Ω=1.2 A。
20.1∶2 4
