    人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用課后復習題

    展開

    這是一份人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用課后復習題,共7頁。試卷主要包含了2 AB等內容,歡迎下載使用。

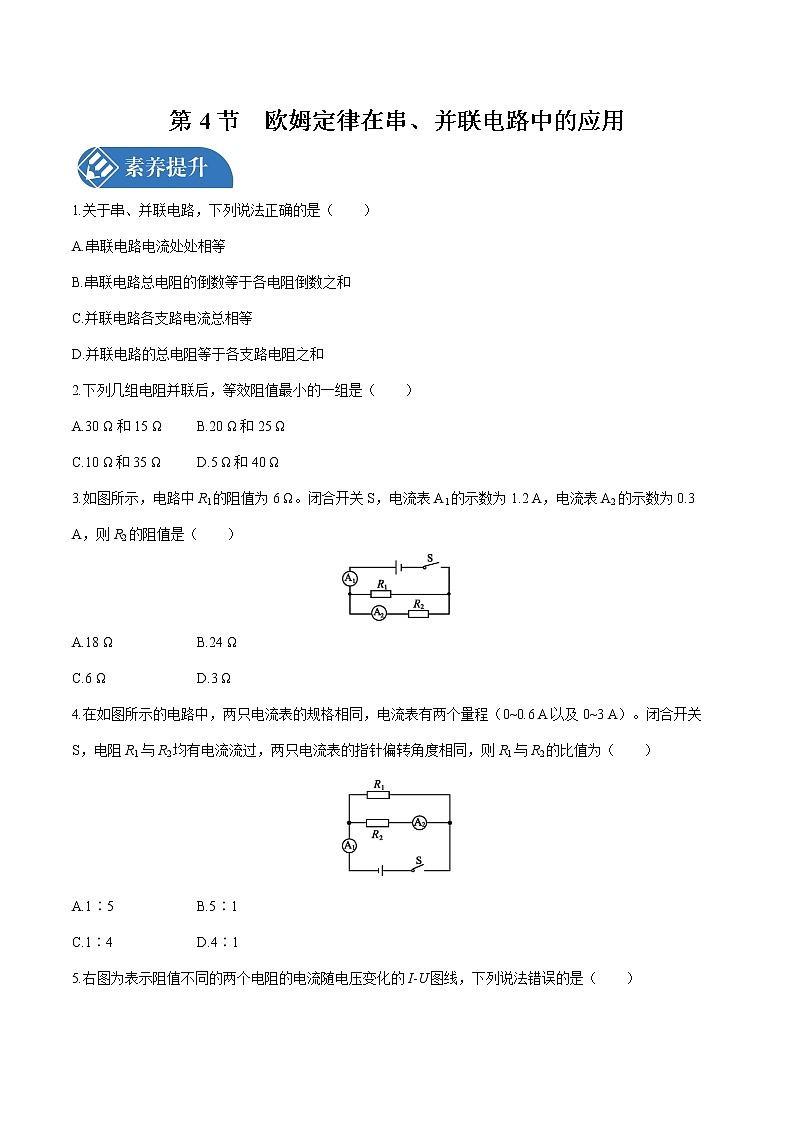

    1.關于串、并聯電路,下列說法正確的是( )
    A.串聯電路電流處處相等
    B.串聯電路總電阻的倒數等于各電阻倒數之和
    C.并聯電路各支路電流總相等
    D.并聯電路的總電阻等于各支路電阻之和
    2.下列幾組電阻并聯后,等效阻值最小的一組是( )
    A.30 Ω和15 ΩB.20 Ω和25 Ω
    C.10 Ω和35 ΩD.5 Ω和40 Ω
    3.如圖所示,電路中R1的阻值為6 Ω。閉合開關S,電流表A1的示數為 1.2 A,電流表A2的示數為 0.3 A,則R2的阻值是( )
    A.18 ΩB.24 Ω
    C.6 ΩD.3 Ω
    4.在如圖所示的電路中,兩只電流表的規格相同,電流表有兩個量程(0~0.6 A以及0~3 A)。閉合開關S,電阻R1與R2均有電流流過,兩只電流表的指針偏轉角度相同,則R1與R2的比值為( )
    A.1∶5B.5∶1
    C.1∶4D.4∶1
    5.右圖為表示阻值不同的兩個電阻的電流隨電壓變化的I-U圖線,下列說法錯誤的是( )
    A.R1>R2
    B.R1、R2并聯后的總電阻的I-U圖線在區域Ⅰ
    C.R1、R2串聯后的總電阻的I-U圖線在區域Ⅲ
    D.電阻不變時,電流與電壓成正比
    6.如圖所示,電池的電壓為12 V,滑動變阻器R的最大阻值是50 Ω,電阻R1的阻值為10 Ω。當變阻器的滑片P從a端滑向b端時,電流表示數的變化范圍是( )
    ~0.2 AB.0.2~0.24 A
    C.0.2~1.2 AD.1.2~0.2 A
    7.如圖所示的電路中,電源電壓保持不變,先閉合開關S1,電流表、電壓表的示數分別為I1、U1,再閉合開關S2、S3,電流表的示數分別為I2、U2,則( )
    A.I1>I2 U1>U2B.I1U2
    C.I1
