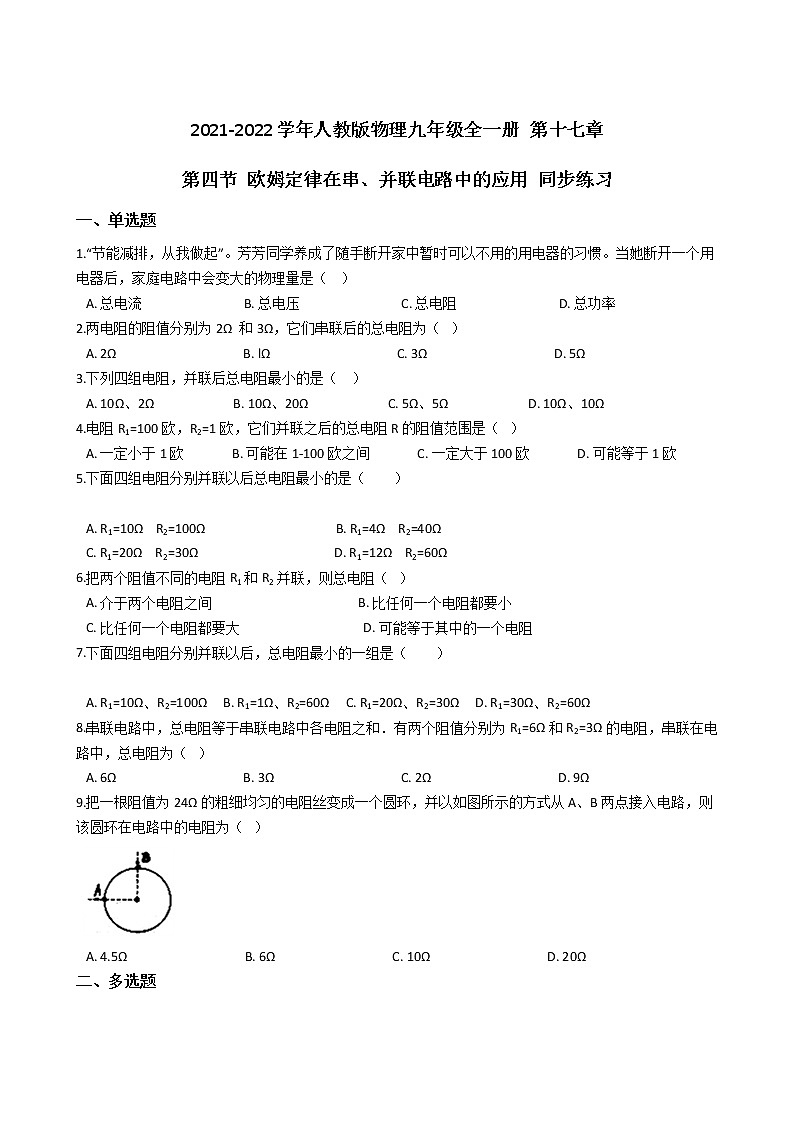

 2021-2022學年人教版物理九年級全一冊 第十七章 第四節 歐姆定律在串、并聯電路中的應用 同步練習一、單選題1.“節能減排，從我做起”。芳芳同學養成了隨手?jǐn)嚅_家中暫時可以不用的用電器的習慣。當她斷開一個用電器后，家庭電路中會變大的物理量是（   ）            A. 總電流                                B. 總電壓                                C. 總電阻                                D. 總功率2.兩電阻的阻值分別為2Ω 和3Ω，它們串聯后的總電阻為（  ）            A. 2Ω                                        B. lΩ                                        C. 3Ω                                        D. 5Ω3.下列四組電阻，并聯后總電阻最小的是（   ）            A. 10Ω、2Ω                         B. 10Ω、20Ω                         C. 5Ω、5Ω                         D. 10Ω、10Ω4.電阻R1=100歐，R2=1歐，它們并聯之后的總電阻R的阻值范圍是（  ）            A. 一定小于1歐               B. 可能在1-100歐之間               C. 一定大于100歐               D. 可能等于1歐5.下面四組電阻分別并聯以后總電阻最小的是（　?。?/span> A. R1=10Ω    R2=100Ω                                         B. R1=4Ω    R2=40Ω
C. R1=20Ω    R2=30Ω                                           D. R1=12Ω    R2=60Ω6.把兩個阻值不同的電阻R1和R2并聯，則總電阻（  ）            A. 介于兩個電阻之間                                              B. 比任何一個電阻都要小
C. 比任何一個電阻都要大                                       D. 可能等于其中的一個電阻7.下面四組電阻分別并聯以后，總電阻最小的一組是（　?。?/span> A. R1=10Ω、R2=100Ω     B. R1=1Ω、R2=60Ω     C. R1=20Ω、R2=30Ω     D. R1=30Ω、R2=60Ω8.串聯電路中，總電阻等于串聯電路中各電阻之和．有兩個阻值分別為R1=6Ω和R2=3Ω的電阻，串聯在電路中，總電阻為（  ）            A. 6Ω                                        B. 3Ω                                        C. 2Ω                                        D. 9Ω9.把一根阻值為24Ω的粗細均勻的電阻絲變成一個圓環，并以如圖所示的方式從A、B兩點接入電路，則該圓環在電路中的電阻為（  ）    A. 4.5Ω                                     B. 6Ω                                     C. 10Ω                                     D. 20Ω二、多選題10.把一根均勻電阻絲彎折成一個閉合的等邊三角形abc，如圖所示，圖中d點為底邊ab的中心．如果cd兩點間的電阻為9歐姆，則(  )    A. ac兩點間的電阻是6歐姆                                     B. ac兩點間的電阻是8歐姆

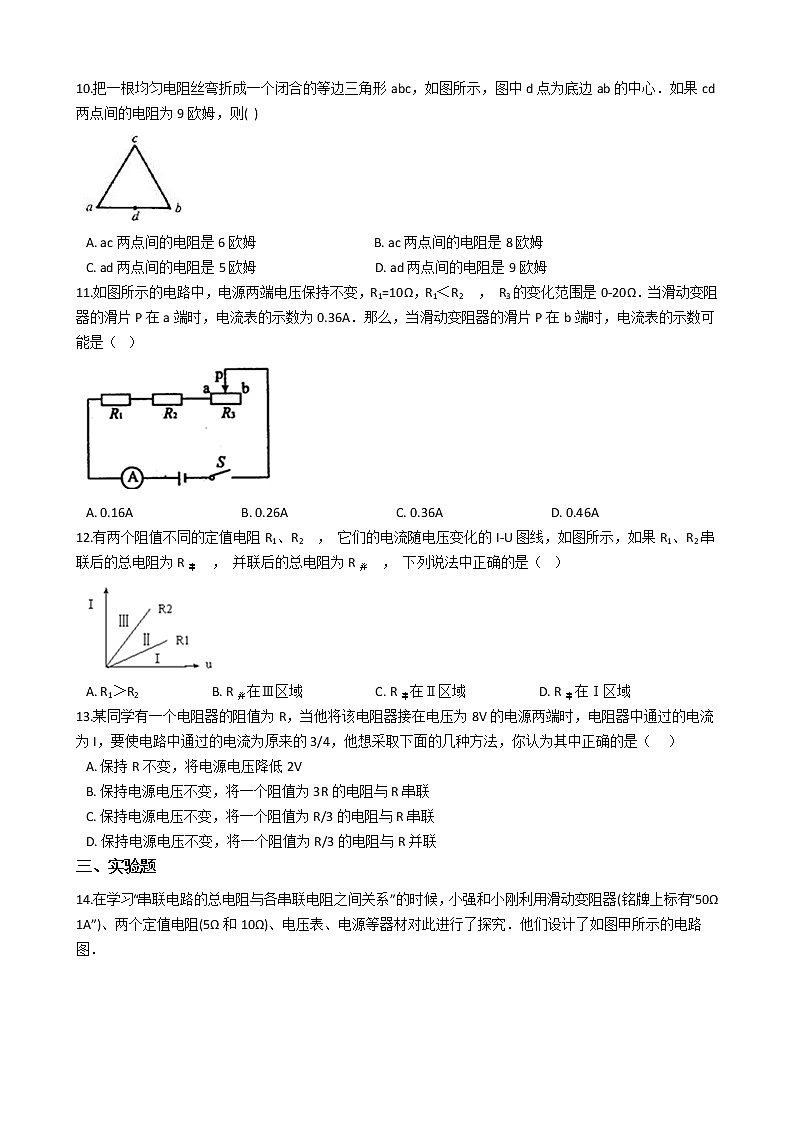

C. ad兩點間的電阻是5歐姆                                     D. ad兩點間的電阻是9歐姆11.如圖所示的電路中，電源兩端電壓保持不變，R1=10Ω，R1＜R2  ， R3的變化范圍是0-20Ω．當滑動變阻器的滑片P在a端時，電流表的示數為0.36A．那么，當滑動變阻器的滑片P在b端時，電流表的示數可能是（  ）    A. 0.16A                                  B. 0.26A                                  C. 0.36A                                  D. 0.46A12.有兩個阻值不同的定值電阻R1、R2  ， 它們的電流隨電壓變化的I-U圖線，如圖所示，如果R1、R2串聯后的總電阻為R串  ， 并聯后的總電阻為R并  ， 下列說法中正確的是（  ）    A. R1＞R2                       B. R并在Ⅲ區域                       C. R串在Ⅱ區域                       D. R串在Ⅰ區域13.某同學有一個電阻器的阻值為R，當他將該電阻器接在電壓為8V的電源兩端時，電阻器中通過的電流為I，要使電路中通過的電流為原來的3/4，他想采取下面的幾種方法，你認為其中正確的是（    ）            A. 保持R不變，將電源電壓降低2V
B. 保持電源電壓不變，將一個阻值為3R的電阻與R串聯
C. 保持電源電壓不變，將一個阻值為R/3的電阻與R串聯
D. 保持電源電壓不變，將一個阻值為R/3的電阻與R并聯三、實驗題14.在學習“串聯電路的總電阻與各串聯電阻之間關系”的時候，小強和小剛利用滑動變阻器(銘牌上標有“50Ω 1A”)、兩個定值電阻(5Ω和10Ω)、電壓表、電源等器材對此進行了探究．他們?cè)O(shè)計了如圖甲所示的電路圖．           （1）根據電路圖，請你在圖乙中用筆畫線代替導線將沒有連接完的實物電路連接好________ (導線不允許交叉且電流表的量程選取要適當)．    （2）請你根據電路圖分析：在閉合開關前，滑動變阻器的滑片應移到 ________(填“A”或“B”)端．    （3）右表是小強和小剛在這次實驗中所記錄的數據．請你根據他們?nèi)螠y(cè)量的數據進行分析，可以得出的結論是： ________．    （4）若閉合開關后發現電流表有示數，而電壓表無示數，則出現該現象的原因可能是下面哪一種情況？_____(只填字母序號即可)．            A.滑動變阻器某處斷路；
B.只有R1被短路
C.只有R2被短路；
D.電壓表的某一個接線柱接觸不良（5）在這次實驗中，滑動變阻器的作用是： ________．

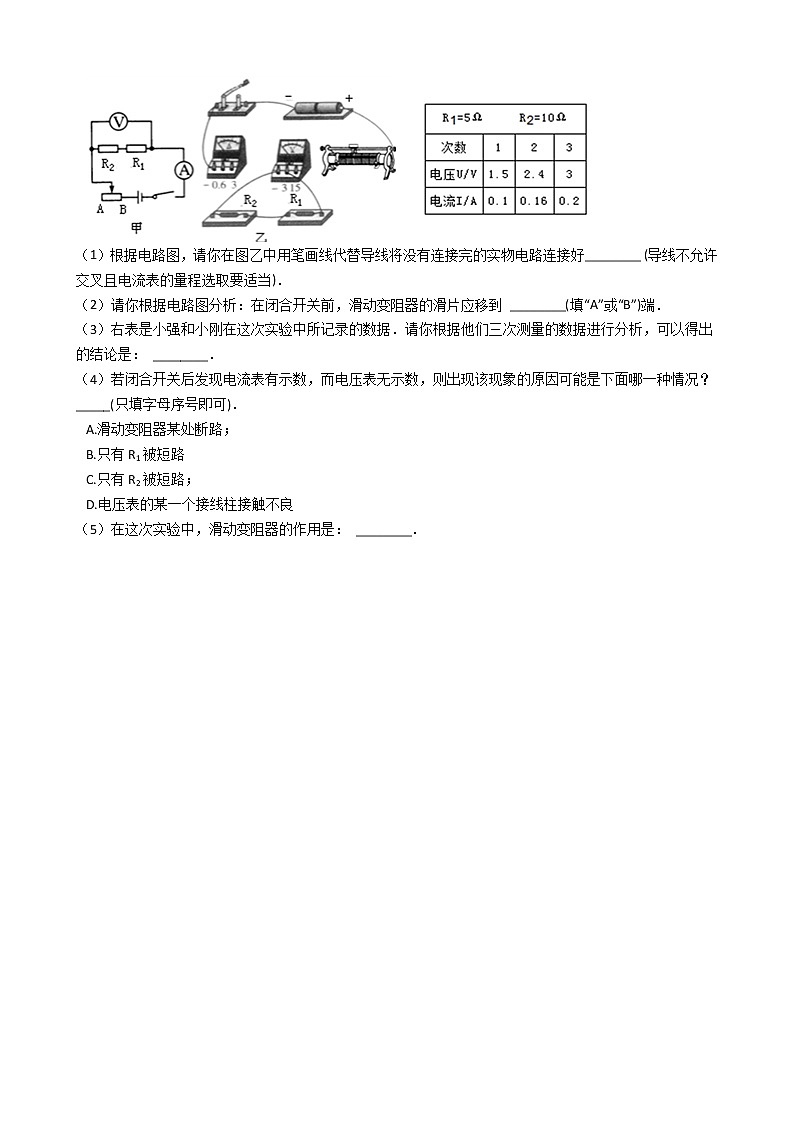

答案解析部分一、單選題1.【答案】 C   【考點】電功率的計算，家庭電路的連接    【解析】【解答】解：AD、因電路中的總功率等于各用電器功率之和，所以，每關閉一個家用電器，電路的總功率變?。挥?/span>P＝UI可知，電路中的總電流變小，AD不符合題意。 B、家庭電路中各用電器之間的連接方式是并聯，因家庭電路的電壓不變，所以，每關閉一個家用電器，總電壓不變，B不符合題意。C、家庭電路中各用電器之間的連接方式是并聯，而并聯電路中總電阻的倒數等于各分電阻倒數之和，因此每關閉一個用電器，總電阻將變大，C符合題意。故答案為：C 【分析】家庭電路中各用電器之間的連接方式是并聯，根據并聯電路電阻的規律可知總電阻的變化；電路中的總功率等于各用電器功率之和，且家庭電路的電壓不變，每多關閉一個家用電器時電路總功率變小，根據P=UI可知總電流的變化.2.【答案】 D   【考點】電阻的串聯    【解析】【解答】因?yàn)閮呻娮璐?lián),所以串聯電路的總電阻為R＝R1+R2＝2Ω+3Ω＝5Ω. 故答案為：D 【分析】串聯電阻的總電阻等于各電阻之和.3.【答案】 A   【考點】電阻的并聯    【解析】【解答】解：因并聯電路中總電阻的倒數等于各分電阻倒數之和，所以，兩電阻并聯時的總電阻R= ，則：10Ω、2Ω并聯后的總電阻：RA= = ≈1.7Ω，10Ω、20Ω并聯后的總電阻：RB= = ≈6.7Ω，5Ω、5Ω并聯后的總電阻：RC= = =2.5Ω，10Ω、10Ω并聯后的總電阻：RD= = =5Ω，綜上可知，A選項中的總電阻最?。?/span>故答案為：A．【分析】根據并聯電路中總電阻的倒數等于各分電阻倒數之和，分別計算出各組電阻并聯后的總電阻，再比較得出結論 .4.【答案】 A   【考點】電阻的并聯    【解析】【解答】電阻并聯，相當于增大了橫截面積，電阻越并越小，總電阻小于任何一個并聯電阻，故并聯總電阻一定小于1歐， 故答案為：A。 【分析】電阻越并越小，總電阻小于任何一個并聯電阻.5.【答案】 B   【考點】電阻的并聯    【解析】【解答】解：∵ ，  ∴R= ；A、RA= ≈9Ω；B、RB= ≈3.6Ω；C、RC= =12Ω；D、RD= =10Ω；故選B．【分析】根據分別求出其并聯后的等效電阻比較即可得出答案．　6.【答案】 B   【考點】電阻的并聯    【解析】【解答】并聯電路的總電阻小于其中任何一個電阻,所以把兩個阻值不同的電阻R1和R2并聯，則總電阻比任何一個電阻都要小，B符合題意。
故答案為：B.【分析】電阻并聯時，橫截面積變大，總電阻變小.7.【答案】 B   【考點】電阻的并聯    【解析】【解答】解：根據可得，，  A、 ；B、 ；C、 ；D、 ；以上四組電阻分別并聯以后，總電阻最小的一組是B．故選B．【分析】根據分別求出其并聯后的等效電阻比較即可得出答案．　8.【答案】 D   【考點】電阻的串聯    【解析】【解答】根據電阻串聯以后的總電阻等于各電阻之和R＝R1+R2＝6Ω+3Ω＝9Ω. 故答案為：D 【分析】電阻串聯以后的總電阻等于各電阻之和.9.【答案】 A   【考點】電阻的并聯    【解析】【解答】同種材料制成粗細均勻電阻絲的電阻與其長度成正比， 則1/4圓弧部分的電阻R1=1/4×24Ω=6Ω,3/4圓弧部分的電阻R2=3/4×24Ω=18Ω；以圖中AB方式接入電路中時,R1與R2并聯，因并聯電路中總電阻的倒數等于各分電阻倒數之和，所以，該圓環在電路中的電阻：RAB= ＝ =4.5Ω.故答案為：A. 【分析】并聯電路中總電阻的倒數等于各分電阻倒數之和.二、多選題10.【答案】 B,C   【考點】電阻的并聯    【解析】【解答】(1)設一個邊的電阻為R，則Rdac=Rdbc= R，c、d兩點間的電阻為Rdac和Rdbc并聯，Rcd= ×Rdac= × R=9Ω，∴R=12Ω；ac兩點間的電阻是Rac和Rabc并聯，如圖，Rac=R=12Ω,Rabc=2R=24Ω，R并= = =8Ω，A不符合題意,B符合題意；(2)ad兩點間的電阻是Rad和Racbd并聯，Rad= R= ×12Ω=6Ω,Racbd=2R+ R= R= ×12Ω=30Ω，R′并 = =5Ω，C符合題意，D不符合題意。 故答案為：BC 【分析】△abc為等邊三角形，設一個邊的電阻為R，c、d兩端的電阻為dac和dbc并聯，據此可求一個邊的電阻；ac兩端的電阻是ac和abc并聯，根據并聯電阻的特點求解；ad兩端的電陽是ad和acbd并聯，根據并聯申陽的特點求解.11.【答案】 A,B   【考點】歐姆定律及其應用，電路的動態分析    【解析】【解答】滑片P在a端時,I＝  ＝ ＝0.36A， R1<R2,I＝ ＝0.36A，滑片P在b端時,I′＝ ＝ ＝ ＝ ＝0.36A則I/ 0.36A＝0.12A I′＝ < ＝0.36A，故答案為：AB. 【分析】由電路圖可知，滑片P在a端時，兩定值電阻串聯，滑片P在b端時，三個電阻串聯，電流表測電路電流，由串聯電路特點及歐姆定律可以求出電流表的示數.12.【答案】 A,B,D   【考點】電阻的串聯，電阻的并聯    【解析】【解答】在這四個電阻值中,R串最大,R并最小，所以，當它們兩端加相同的電壓時，通過R串的電流最小,故它的I?U圖線在I區;通過R并的電流最大，故它的I?U圖線在III區，所以BD符合題意，由圖還可以看出當它們兩端加相同的電壓時，通過R2的電流比通過R1的電流大，所以R1 R2  ，  故答案為：ABD. 【分析】根據串聯電路的電阻特點知：R串比每一個串聯的分電阻都要大，根據并聯電路中電阻的特點可知：R并比每一個并聯電路的分電阻都要小.13.【答案】 A,C   【考點】歐姆定律及其應用    【解析】【解答】A. 所以R不變，將電源電壓降低2V，即8V變?yōu)?/span>6V，電壓為原來的四分之三，所以電流也變?yōu)樵瓉淼乃姆种?/span>A符合題意： B.將一個阻值為3R的電阻與R串聯，則總電阻變?yōu)樵瓉淼?/span>4倍，電壓不變時，電流變?yōu)樵瓉淼乃姆种唬?/span>B不符合題意；C.將一個阻值為 的電阻與R串聯，總電阻為 ，電壓不變時，電流為原來 ，C符合題意；D.將一個阻值為R/3的電阻與R并聯后，電路總電阻變小，電源電壓不變時，電路電流會變大，D不符合題意；故答案為：AC。 【分析】根據歐姆定律：電流與電路兩端的電壓成正比，與導體的電阻成反比，分析解答即可.三、實驗題14.【答案】 （1）解：如圖所示：
（2）A
（3）串聯電阻的總電阻等于各電阻之和
（4）D
（5）改變電路中的電流和電壓（或“改變電路中的電流”、“改變電壓”均可）．   【考點】電阻的串聯    【解析】【解答】（1）按題目要求連接電路，要注意量程的選擇，為0～0.6A．（2）滑動變阻器在接入時，要處于最大阻值處，所以要移到A處．（3）分析數據R總約為15Ω，為R1與R2的阻值之和．（4）A、若變阻器斷路，則電流表電壓表都無示數，A不符合題意． B和C、若兩個電阻有一個被短路，電流表和電壓表都有示數，B、C不符合題意．D、若電壓表的某一個接線柱接觸不良，電流表正常，電壓表無示數，D符合題意．（5）滑動變阻器接在電路中是為了改變電路中的電流和電壓．答：（1） ；（2）A；（3）串聯電阻的總電阻等于各電阻之和；（4）D；（5）改變電路中的電流和電壓（或“改變電路中的電流”、“改變電壓”均可）． 【分析】（1）電流表的選取要適當，所測的電流不能超過最大量程.
（2）為保護電路，滑動變阻器在接入時，要保持最大阻值.
（3）結合表格數據，根據R=  ， 得出R總與R1、R2的關系.
（4）逐項分析，結合電表的示數，選出正確答案.
（5）滑動變阻器是通過改變連入電路中電阻來達到改變電路中的電流和電壓的作用.
