人教版 (新課標)選修34 串聯電路和并聯電路學案設計

這是一份人教版 (新課標)選修34 串聯電路和并聯電路學案設計，共4頁。學案主要包含了課題名稱，學習目標，學習重點，學習難點，學法指導，知識鏈接，導學過程，導學筆記等內容，歡迎下載使用。

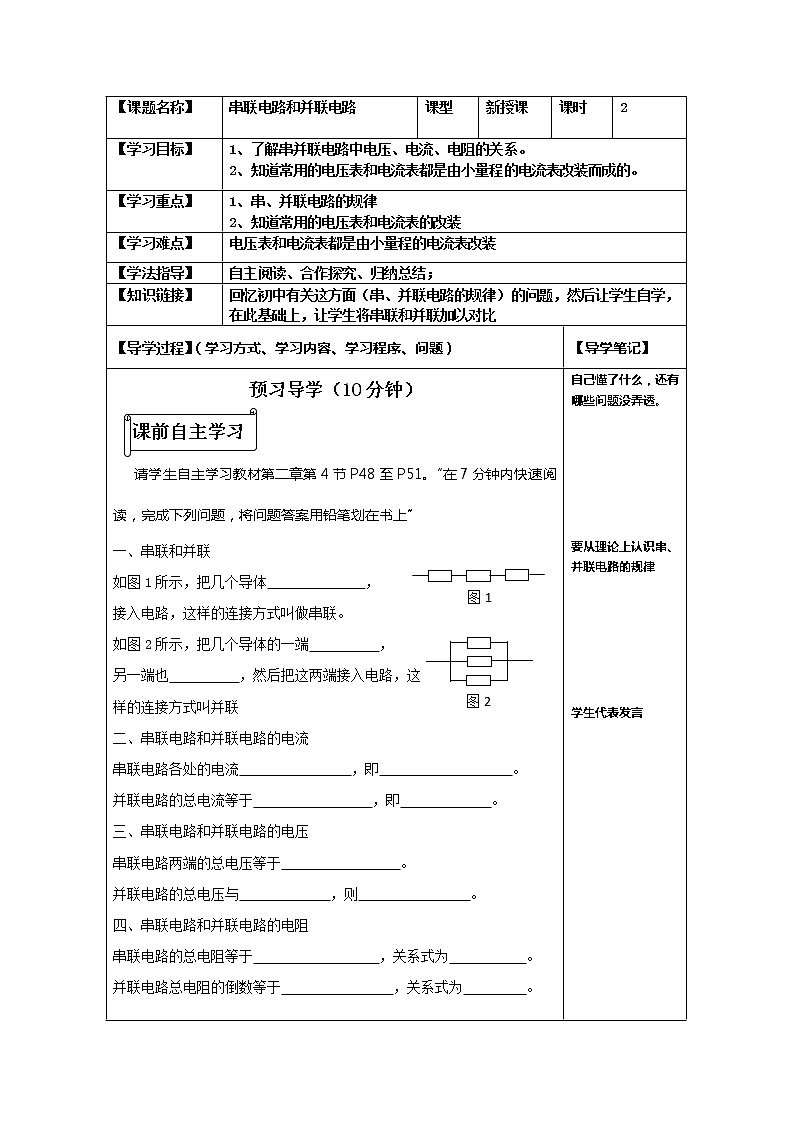

【課題名稱】
串聯電路和并聯電路
課型
新授課
課時
2
【學習目標】
1、了解串并聯電路中電壓、電流、電阻的關系。
2、知道常用的電壓表和電流表都是由小量程的電流表改裝而成的。
【學習重點】
1、串、并聯電路的規律
2、知道常用的電壓表和電流表的改裝
【學習難點】
電壓表和電流表都是由小量程的電流表改裝
【學法指導】
自主閱讀、合作探究、歸納總結；
【知識鏈接】
回憶初中有關這方面（串、并聯電路的規律）的問題，然后讓學生自學，在此基礎上，讓學生將串聯和并聯加以對比
【導學過程】（學習方式、學習內容、學習程序、問題）
【導學筆記】
預習導學（10分鐘）
課前自主學習
請學生自主學習教材第二章第4節P48至P51?！霸?分鐘內快速閱讀，完成下列問題，將問題答案用鉛筆劃在書上”
一、串聯和并聯
圖1
如圖1所示，把幾個導體 ，
接入電路，這樣的連接方式叫做串聯。
圖2
如圖2所示，把幾個導體的一端 ，
另一端也 ，然后把這兩端接入電路，這
樣的連接方式叫并聯
二、串聯電路和并聯電路的電流
串聯電路各處的電流 ，即 。
并聯電路的總電流等于 ，即 。
三、串聯電路和并聯電路的電壓
串聯電路兩端的總電壓等于 。
并聯電路的總電壓與 ，則 。
四、串聯電路和并聯電路的電阻
串聯電路的總電阻等于 ，關系式為 。
并聯電路總電阻的倒數等于 ，關系式為 。
五、電流計
1、作用：
2. 三個主要參數：

3.電路圖符號：

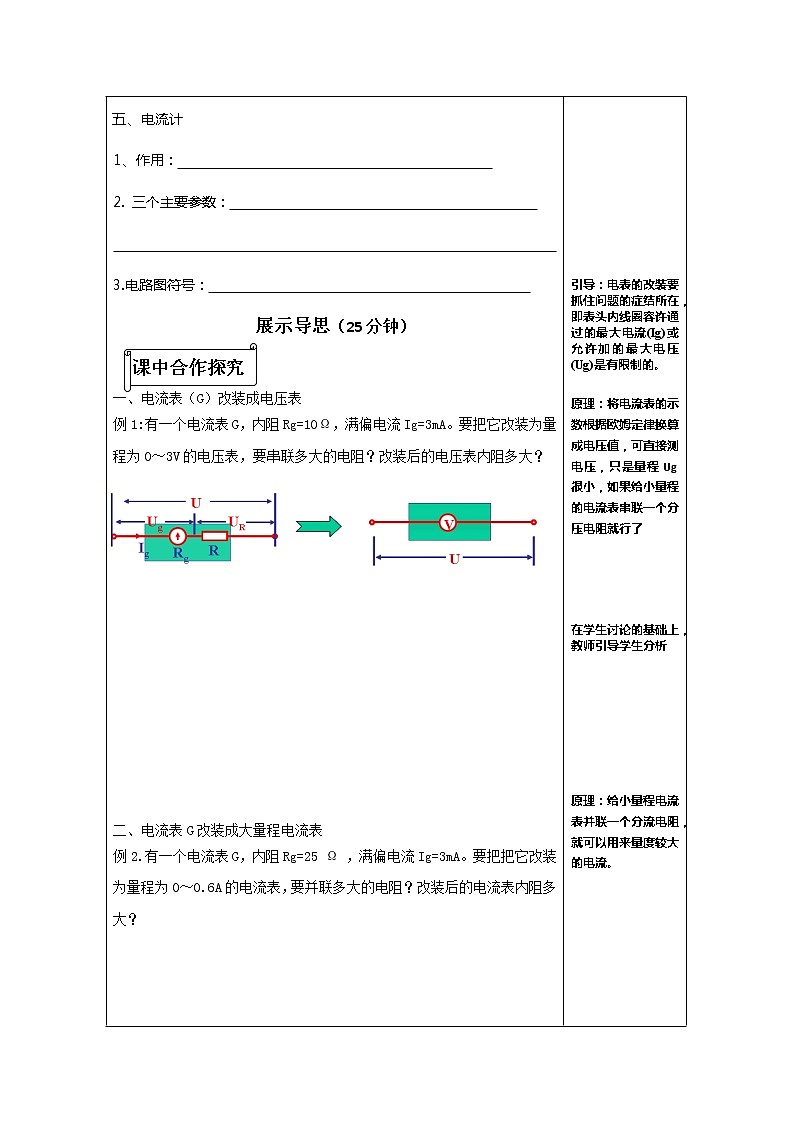

展示導思（25分鐘）
課中合作探究
一、電流表（G）改裝成電壓表
例1:有一個電流表G，內阻Rg=10Ω，滿偏電流Ig=3mA。要把它改裝為量程為0～3V的電壓表，要串聯多大的電阻？改裝后的電壓表內阻多大？
二、電流表G改裝成大量程電流表
例2.有一個電流表G，內阻Rg=25 Ω ，滿偏電流Ig=3mA。要把把它改裝為量程為0～0.6A的電流表，要并聯多大的電阻？改裝后的電流表內阻多大？
總結：1、若要將電流表G改裝成一個量程為Ug的n倍的電壓表V，需要串聯電阻的阻值為
2、若要將電流表G改裝成一個量程為Ig的n倍的電流表A，需要并聯的電阻的阻值為
檢測導練（10分鐘）
課堂自主檢測
1、如圖:有四盞燈，接入如圖的電路中,
Ｌ1和Ｌ2的電阻均為484Ω,Ｌ3和Ｌ4的電阻
均為1210Ω,把電路接通后,四盞燈的電流之
比I1:I2:I3:I4= 。
2、 如圖所示的電路中，電源電壓是18V且保持不變，閉合電鍵時，安培表的示數是1.2A，伏特表的示數是12V。
求⑴R2兩端的電壓⑵R1的電阻 ⑶R2的電阻
3、電流表和電壓表
常用的電壓表和電流表都是由 改裝而成的，電流表G的電阻Rg叫做 ，指針偏轉到最大刻度時的電流Ig叫 ，電流表通過滿偏電流時，加在它兩端的電壓Ug叫 ，由歐姆定律可知，Ug= 。
4、電壓表的改裝 有一個電流表G，內阻Rg=30Ω,滿偏電流Ig=1mA。要把它改裝為0～6V的電壓表，要串聯多大的電阻？改裝后電壓表的內阻是多大？
5、電流表的改裝 有一個電流表G，內阻Rg=30Ω,滿偏電流Ig=1mA。要把它改裝為0～1A的電流表，要并聯多大的電阻？改裝后電流表的內阻是多大？
課后自主鞏固
教材P52問題與練習4,5
課后自主反思



自己懂了什么，還有哪些問題沒弄透。
要從理論上認識串、并聯電路的規律
學生代表發言
引導：電表的改裝要抓住問題的癥結所在，即表頭內線圈容許通過的最大電流(Ig)或允許加的最大電壓(Ug)是有限制的。
原理：將電流表的示數根據歐姆定律換算成電壓值，可直接測電壓，只是量程Ug很小，如果給小量程的電流表串聯一個分壓電阻就行了
在學生討論的基礎上，教師引導學生分析
原理：給小量程電流表并聯一個分流電阻，就可以用來量度較大的電流。
請學生把思路、方法記錄下來，以便以后學習。
學生歸納，教師補充
當堂完成，采用“小組輪轉批改”的方式當堂批改，
學習小組代表發言
反思本節課，我參與探究了嗎？參與發言了嗎？參與討論了嗎？與人合作了嗎？提出問題了嗎？觀察到了什么？發現了什么？學到了什么？
