2020-2021學年福建省泉州市惠安縣第二教研聯盟九年級（上）期中物理試卷（Word 答案解析）

這是一份2020-2021學年福建省泉州市惠安縣第二教研聯盟九年級（上）期中物理試卷（Word 答案解析），共20頁。試卷主要包含了選擇題，填空題，作圖題，簡答題，實驗題，計算題（共20分，第29題6分等內容，歡迎下載使用。

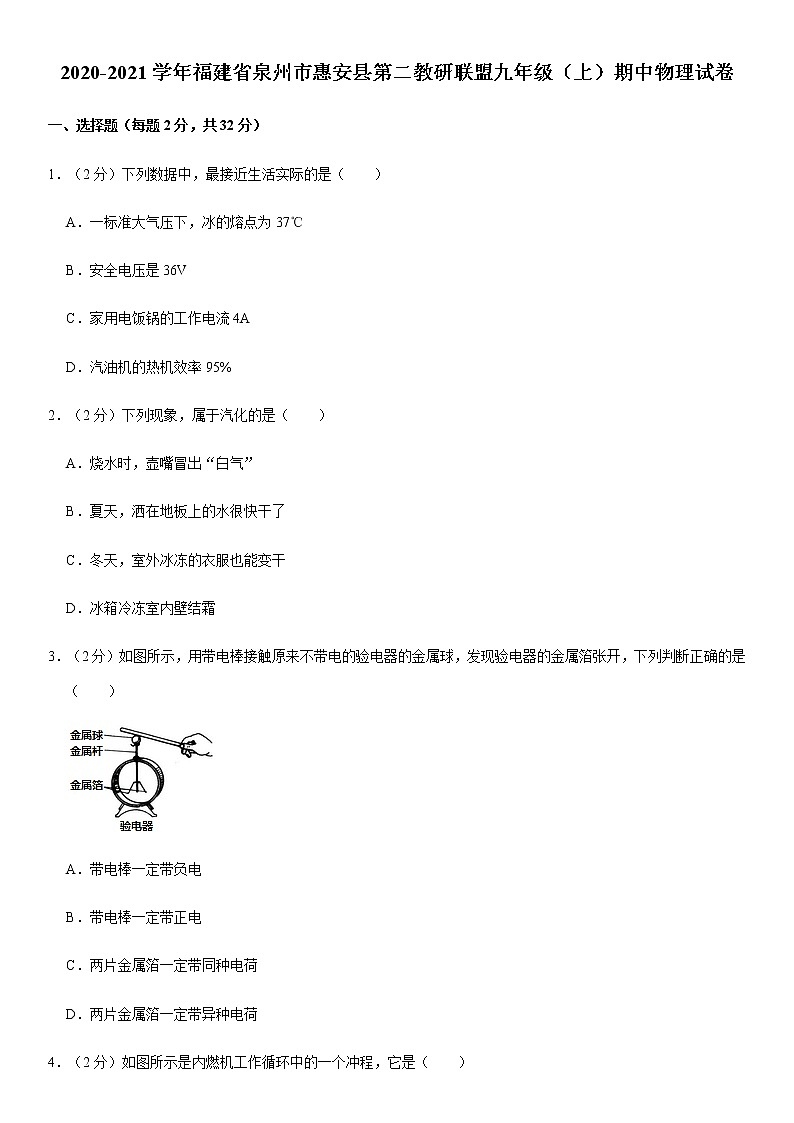

?2020-2021學年福建省泉州市惠安縣第二教研聯盟九年級（上）期中物理試卷
一、選擇題（每題2分，共32分）
1．（2分）下列數據中，最接近生活實際的是（　?。?br /> A．一標準大氣壓下，冰的熔點為37℃
B．安全電壓是36V
C．家用電飯鍋的工作電流4A
D．汽油機的熱機效率95%
2．（2分）下列現象，屬于汽化的是（　　）
A．燒水時，壺嘴冒出“白氣”
B．夏天，灑在地板上的水很快干了
C．冬天，室外冰凍的衣服也能變干
D．冰箱冷凍室內壁結霜
3．（2分）如圖所示，用帶電棒接觸原來不帶電的驗電器的金屬球，發現驗電器的金屬箔張開，下列判斷正確的是（　?。?br />
A．帶電棒一定帶負電
B．帶電棒一定帶正電
C．兩片金屬箔一定帶同種電荷
D．兩片金屬箔一定帶異種電荷

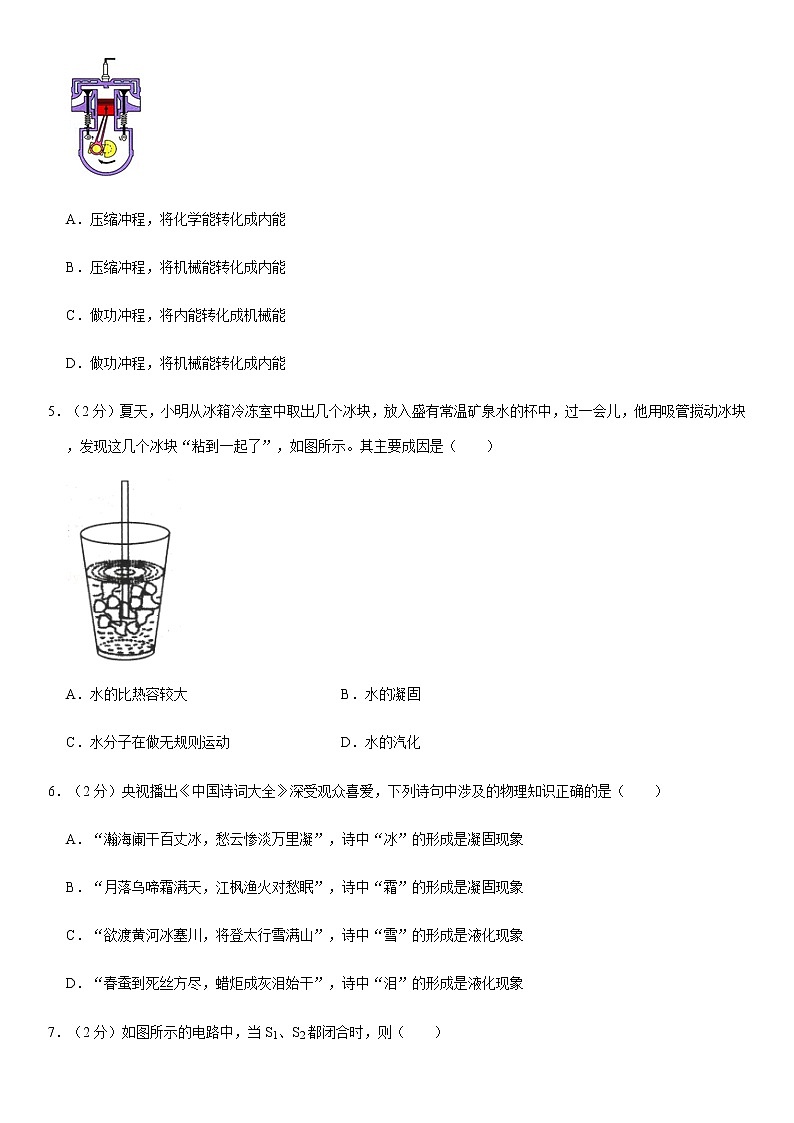

4．（2分）如圖所示是內燃機工作循環中的一個沖程，它是（　?。?br />
A．壓縮沖程，將化學能轉化成內能
B．壓縮沖程，將機械能轉化成內能
C．做功沖程，將內能轉化成機械能
D．做功沖程，將機械能轉化成內能
5．（2分）夏天，小明從冰箱冷凍室中取出幾個冰塊，放入盛有常溫礦泉水的杯中，過一會兒，他用吸管攪動冰塊，發現這幾個冰塊“粘到一起了”，如圖所示。其主要成因是（　?。?br />
A．水的比熱容較大 B．水的凝固
C．水分子在做無規則運動 D．水的汽化
6．（2分）央視播出《中國詩詞大全》深受觀眾喜愛，下列詩句中涉及的物理知識正確的是（　　）
A．“瀚海闌干百丈冰，愁云慘淡萬里凝”，詩中“冰”的形成是凝固現象
B．“月落烏啼霜滿天，江楓漁火對愁眠”，詩中“霜”的形成是凝固現象
C．“欲渡黃河冰塞川，將登太行雪滿山”，詩中“雪”的形成是液化現象
D．“春蠶到死絲方盡，蠟炬成灰淚始干”，詩中“淚”的形成是液化現象

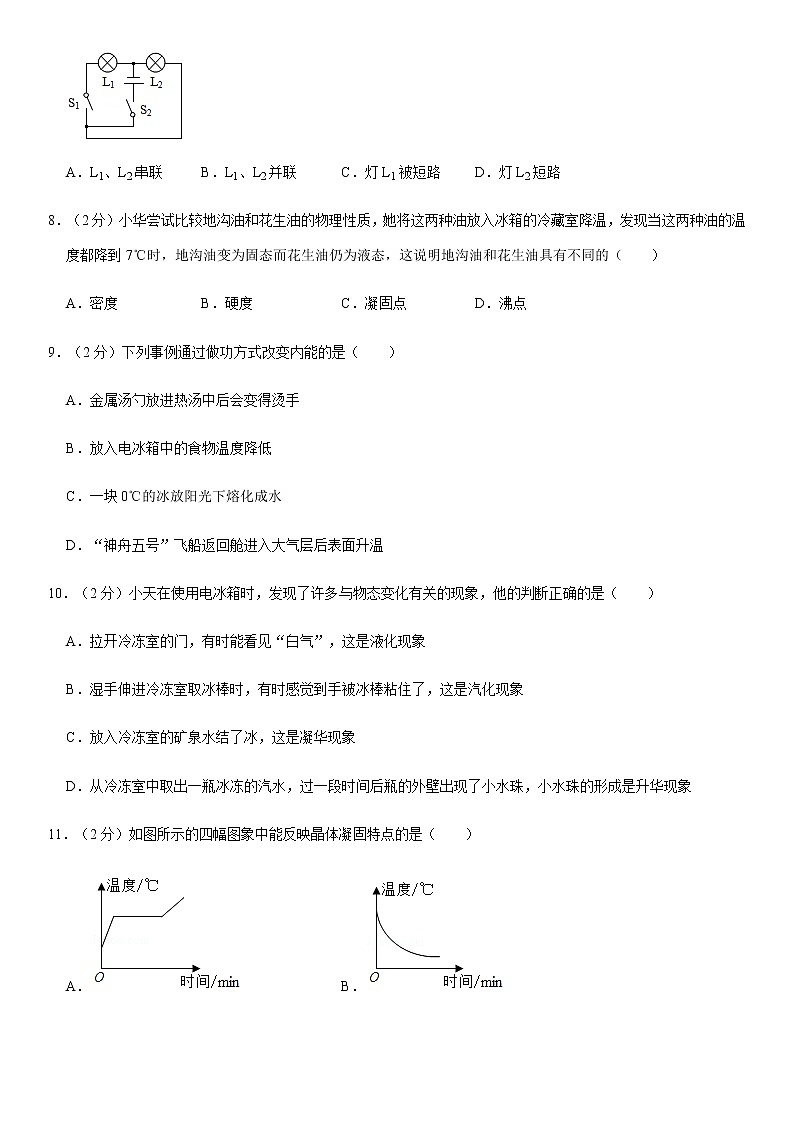

7．（2分）如圖所示的電路中，當S1、S2都閉合時，則（　?。?br />
A．L1、L2串聯 B．L1、L2并聯 C．燈L1被短路 D．燈L2短路
8．（2分）小華嘗試比較地溝油和花生油的物理性質，她將這兩種油放入冰箱的冷藏室降溫，發現當這兩種油的溫度都降到7℃時，地溝油變?yōu)楣虘B(tài)而花生油仍為液態，這說明地溝油和花生油具有不同的（　?。?br /> A．密度 B．硬度 C．凝固點 D．沸點
9．（2分）下列事例通過做功方式改變內能的是（　　）
A．金屬湯勺放進熱湯中后會變得燙手
B．放入電冰箱中的食物溫度降低
C．一塊0℃的冰放陽光下熔化成水
D．“神舟五號”飛船返回艙進入大氣層后表面升溫
10．（2分）小天在使用電冰箱時，發現了許多與物態變化有關的現象，他的判斷正確的是（　　）
A．拉開冷凍室的門，有時能看見“白氣”，這是液化現象
B．濕手伸進冷凍室取冰棒時，有時感覺到手被冰棒粘住了，這是汽化現象
C．放入冷凍室的礦泉水結了冰，這是凝華現象
D．從冷凍室中取出一瓶冰凍的汽水，過一段時間后瓶的外壁出現了小水珠，小水珠的形成是升華現象
11．（2分）如圖所示的四幅圖象中能反映晶體凝固特點的是（　　）
A． B．
C． D．
12．（2分）新型公交車后門左右扶桿上各裝有一個相當于開關的按鈕，當乘客按下任一個按鈕時，鈴聲響起，提醒司機有乘客下車。如圖中符合要求的電路是（　?。?br /> A． B．
C． D．
13．（2分）如圖所示，兩個規格不同的電燈L1、L2接在電路中。閉合開關，以下判斷正確的是（　　）

A．L1、L2串聯 B．通過L1、L2的電流相等
C．電流表測干路中的電流 D．電流表測通過L2的電流
14．（2分）小雅同學在做電學實驗時，不小心將電壓表和電流表的位置互換了，如圖所示，如果此時將開關閉合，則（　　）

A．兩表都可能被燒壞
B．兩表都不會被燒壞
C．電流表不會被燒壞
D．電壓表不會被燒壞，電流表可能被燒壞
15．（2分）如圖所示的電路中，電源電壓保持不變，S閉合時，電壓表的示數為4.5V；S斷開后，電壓表的示數為3V，則燈L1和L2兩端的電壓分別為（　　）

A．4.5 V，3 V B．3 V，4.5 V C．3 V，1.5 V D．3 V，7.5 V
16．（2分）在如圖所示的電路中，閉合開關S，兩燈均正常發光；一會兒后，一燈突然熄滅，另一燈仍正常發光，且電壓表、電流表示數均不變。下列判斷正確的是（　?。?br />
A．L1短路 B．L1斷路 C．L2短路 D．L2斷路
二、填空題（每空1分，共12分）
17．（2分）水銀體溫計是利用液體的原理工作的。如果摔碎了，里面的水銀漏出會發生　 ?。ㄌ钗飸B(tài)變化名稱）成水銀蒸汽，容易造成吸入性重金屬中毒。液體溫度計不選用水做為測量媒介，主要是因?yàn)樗摹? 　較大，升溫較為緩慢。
18．（2分）我國首架擁有完全自主知識產權的大型客機C919在上海浦東機場成功起飛。飛機裝有無錫某企業生產的3D打印鈦合金零件，3D打印技術就是在高能激光的作用下。鈦合金粉末會　 　（選填“吸收”或“放出”）熱量，　 　（填物態變化名稱）成液態，然后成型。
19．（2分）我們國之重器DF﹣41洲際彈道導彈，采用三級固態燃料推進，射程可達14000千米。固態燃料具有較高的　 　，可以有效增加射程。固態燃料燃燒后釋放出　 　能，最終轉化為機械能。
20．（2分）在如圖所示的電路中，不論開關如何切換，電鈴和燈泡都能安全使用。若想讓燈泡和電鈴?fù)瑫r工作，需要閉合開關　 　；若同時閉合S1和S2，可以工作的用電器是　 　。

21．（3分）如圖甲所示的電路中，L1與L2是　 　聯的。開關S閉合后，兩燈正常工作，兩電流表指針均指在如圖乙所示位置，則通過L1的電流為　 　A，通過L2的電流為　 　A。

三、作圖題（共4分）
22．（4分）（1）請將下面實物圖補充完整，要求燈能亮，電壓表測電源電壓。
（2）銀行保險庫的電動門需要兩把鑰匙同時插入才能被打開，請在虛線方框內畫出完整的電路示意圖。（鑰匙相當于開關、電動門相當于電動機M）

四、簡答題（4分）
23．（4分）炎炎夏日，在高速公路上長時間高速行駛的小轎車容易發生爆胎，請從物理學角度分析爆胎原因？如何有效降低爆胎的發生幾率？
五、實驗題（每空1分，共28分）
24．（8分）曉軒同學在“探究冰和蠟的熔化規律”時，使用的實驗裝置如圖甲所示：

（1）蠟在加熱到第3分鐘時溫度計的示數如圖乙所示，溫度是　 　℃；實驗數據如下表，可以判斷蠟屬于　 　（填“晶體”或“非晶體”）。
時間/min
0
1
2
3
4
5
6
7
蠟的溫度/°C
42
44
46

49
50
51
52
（2）試管內的冰塊宜選用　 　（選填“較大冰塊”或“碎冰塊”），目的是　 　。
（3）對冰塊加熱過程記錄的數據如圖丙所示，第3min時，物質處于　 　態。試管內物質在A點時具有的內能　 ?。ㄟx填“大于”、“小于”或“等于”）在B點時的內能。
（4）另一同學把冰放入如圖丁所示的燒杯中，并未用酒精燈加熱，冰也熔化了。于是他認為冰熔化不需要吸收熱量，他的推理是　 　的（填“正確”或“錯誤”），理由是　 　。
25．（3分）小凡同學在4塊相同的玻璃板上各滴一滴質量相同的水，如圖所示的實驗，探究水蒸發快慢與那些因素有關。

（1）通過A、B兩圖的對比，可以得出水蒸發快慢與水的　 　有關。
（2）通過　 　兩圖的對比，可以得出水蒸發快慢與水的溫度有關。
（3）D圖同A圖對比，　 　圖中的水蒸發更快。
26．（4分）在探究”比較不同物質吸熱的情況“的實驗中，實驗裝置如圖所示。

加熱時間/min
0
1
2
3
4

甲的溫度/℃
34
42
50
58
66

乙的溫度/℃
10
22
34
46
58
（1）實驗中應量取質量　 　的甲、乙兩種液體，分別倒入相同的兩燒杯中，用相同的電加熱器加熱。當它們吸收相同熱量時，通過比較　 　來判斷吸熱能力的強弱。
（2）通過實驗，記錄數據如表格所示，從開始加熱到58℃時，甲、乙兩種液體吸收的熱量Q甲　 　Q乙。
（3）分析實驗數據可知　 　物質的吸熱能力強。

27．（6分）探究并聯電路中電流的規律：
①在連接電路時發現，剛接好最后一根導線，表的指針就發生了偏轉，由此可知在連接電路時，原因是　 　。
②他先將電流表接A處，閉合開關后，觀察到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是：　 　。
③他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是　 ??；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為　 　A。
④在解決了以上問題后，將電流表分別接入A、B、C三點處，閉合開關，測出了一組電流并記錄在表格中，立即得出了并聯電路的電流規律。請你指出他們實驗應改進方法是　 　。
⑤實驗結束后，小明又利用器材連接了如圖丁所示的電路圖，當開關S由斷開到閉合時，電流表A1的示數　 　，電流表A2的示數　 ?。ㄟx填“變大”“變小”或“不變”）。
28．（8分）在“探究串聯電路的電壓關系”的分組實驗中。其中各小組的電源輸出電壓大小可調，有多種規格的燈泡可供選擇。

（1）為了使探究得出的結論具有普遍意義、L1、L2應該選擇規格　 ?。ㄟx填“相同”或“不同”）的小燈泡。
（2）在連接好電路，閉合開關前，小明發現電壓表指針已經有明顯的微小偏轉。接下來小明的操作應該是　 　。
（3）小明根據圖甲連接好電路，閉合開關，電壓表示數如圖乙所示，為了使實驗結果更準確，接下來他應該　 　。
（4）圖甲中，測量過程中如果L1燈絲突然燒斷。則電壓表的示數將　 ?。ㄟx填“變大”、“變小”或“不變”）。
（5）測出L1兩端的電壓后，小明斷開開關，準備拆下電壓表，改接在B、C之間。小聰認為小明的操作太麻煩，只需將與A點相連的導線改接到C點即可。小聰?shù)霓k法是否正確？答：　 　。
（6）測量完成后，認真分析四個小組的實驗數據，發現四個小組的電源電壓與兩燈泡電壓之和都不完全相等，造成這種情況的原因可能有（寫出其中一個即可）：　 　，其中第1小組得出的數據誤差較大，請你給該小組提一個操作上的建議，以便得出更加精準的數據：　 　。
實驗小組
L1兩端電壓/V
L2兩端電壓/V
電源輸出電壓/V
1
1.0
3.2
4.6
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.4
3.0
六、計算題（共20分，第29題6分、第30題6分，第31題8分)
29．（6分）如圖所示，電源電壓3V，電壓表示數為1.2V，電流表示數0.5A，求：
（1）通過L1的電流大??；
（2）L1兩端的電壓大小。

30．（6分）如圖，是1kg冰在空氣中熔化時的溫度變化曲線圖，請解答：
已知：c水＝4.2×103J/（kg?℃），c冰＝2.1×103J/（kg?℃）
（1）冰在開始熔化前共吸收了多少熱量？
（2）上述熱量可以讓熔化后的水溫度升高多少攝氏度？

31．（8分）火力發電廠每發出1度電（等于3.6×106J）需要消耗0.36kg標準煤。1度電可以讓某型號純電驕車行駛約5km。某款緊湊型家用轎車，每100km消耗汽油約5kg。求：（已知：q煤＝3.0×107J/kg，q汽油＝4.6×107J/kg）
（1）火力發電廠的熱效率；
（2）通過計算說明，行駛相同距離時，哪種車型能耗（消耗的燃料熱量）更低？

2020-2021學年福建省泉州市惠安縣第二教研聯盟九年級（上）期中物理試卷
試題解析
一、選擇題（每題2分，共32分）
1．解：A、在標準大氣壓下冰的熔點是0℃。故A不符合實際；
B、經驗證明，只有不高于36V的電壓對人體才是安全的。故B不符合實際；
C、家用電飯鍋的功率約900W，其工作電流約I＝＝≈4A。故C符合實際；
D、汽油機的熱效率在30%左右。故D不符合實際。
故選：C。
2．解：A、燒水時，從壺嘴冒出“白氣”是水蒸氣的液化現象，故A錯誤；
B、夏天，灑在地板上的水很快干了，是水變成水蒸氣，是汽化現象，故B正確；
C、冰凍的衣服在0℃以下也能干，是冰直接變成水蒸氣，屬于升華現象，故C錯誤；
D、冰箱冷凍室內壁結霜是水蒸氣直接變成小冰晶，是凝華現象，故D錯誤。
故選：B。
3．解：用帶電棒接觸原來不帶電的驗電器的金屬球，發現驗電器的金屬箔張開，是由于金屬箔上帶了同種電荷。但由于不能知帶電棒所帶電荷的性質，所以無法判斷金屬箔上帶的什么電荷。故只有選項C說法正確。
故選：C。
4．解：圖中的氣門關閉，活塞上行，汽缸容積變小，這是壓縮沖程的特點；
在壓縮沖程中，能量轉化關系是氣體的機械能轉化為內能；
故選：B。
5．解：從冰箱冷凍室取出的冰塊溫度低于0℃，放到水中后，水放熱降溫，冰吸熱升溫；當冰塊附近的水的溫度降到0℃時，冰的溫度還低于0℃；冰塊繼續吸熱，冰塊附近0℃的水繼續放熱，凝固成冰。所以冰塊會“粘”到一起。故B正確。
故選：B。
6．解：A、冰，是液態水放熱變成固態形成的，屬于凝固現象，故A正確；
B、霜是空氣中的水蒸氣遇冷時發生的凝華現象，故B錯誤；
C、雪是空氣中的水蒸氣遇冷發生的凝華現象，故C錯誤；
D、“淚”是蠟由固態變?yōu)橐簯B(tài)的現象，屬于熔化，故D錯誤；
故選：A。
7．解：由圖可知，當S1、S2都閉合時，電流從正極流出后，分成兩條支路，所以燈泡L1、L2構成并聯電路，所以選項A、C、D都不正確。
故選：B。
8．解：依據題意：地溝油在7℃時，由液態變?yōu)楣虘B(tài)，而根據定義：物質從液態變成固態，稱為凝固。凝固時的溫度，稱為凝固點。所以選項C符合題意。
故選：C。
9．解：A、金屬湯勺放進熱湯后變得燙手，湯勺的溫度升高，內能增加了，熱傳遞改變物體的內能，故A不符合題意；
B、放入電冰箱中的食物溫度降低，內能減小了，熱傳遞改變物體的內能，故B不符合題意；
C、一塊0℃的冰全部熔化成0℃的水，雖然溫度沒變，但是狀態變了，固態變?yōu)橐簯B(tài)，內能增加，熱傳遞改變物體的內能，故C不符合題意；
D、“神舟五號”飛船返回艙進入大氣層后，和大氣層摩擦生熱，使表面溫度升高，內能增加做功改變物體的內能，故D符合題意。
故選：D。
10．解：
A、打開冰箱門，看見冒白氣，“白氣”的形成原因是空氣中的水蒸氣遇冷液化形成的。故A正確；
B、濕手伸進冷凍室取冰棒時，有時感覺到手被冰棒粘住了是手上的水遇冷凝固成冰，這是凝固現象，故B錯誤；
C、放入冷凍室的礦泉水結了冰，這是水由液態變?yōu)楣虘B(tài)，是凝固現象，故C錯誤；
D、從冷凍室中取出一瓶冰凍的汽水，過一段時間后瓶的外壁出現了小水珠，小水珠是空氣中的水蒸氣遇冷液化成的小水珠，故D錯誤。
故選：A。
11．解：晶體凝固前放熱溫度降低，凝固時放熱但溫度保持不變。
A、在整個過程中溫度有上升的趨勢，是熔化圖象，又因?yàn)橛幸欢螘r間內物質吸熱，溫度不變，說明有一定的熔點，因此為晶體的熔化圖象，故A不合題意；
B、在整個過程中溫度有下降的趨勢，是凝固圖象，又因?yàn)樵撐镔|(zhì)沒有一定的凝固點，所以是非晶體的凝固圖象，故B不合題意；
C、在整個過程中溫度有上升的趨勢，是非晶體熔化圖象，故C不合題意；
D、在整個過程中溫度有下降的趨勢，是凝固圖象，又因?yàn)橛幸欢螘r間內物質放熱，溫度不變，說明有一定的凝固點，因此為晶體的凝固圖象，故D符合題意。
故選：D。
12．解：當乘客按下任一按鈕，鈴聲響起，說明這兩個開關可以獨立工作、互不影響，即兩開關是并聯的，且電鈴位于干路上，由圖示電路圖可知，C符合題意，ABD不符合題意。
故選：C。
13．解：
由圖知，L1、L2并列連接在電路中，屬于并聯；電流表在干路上，測量干路電流；
兩燈并聯，燈兩端的電壓相同，但是由于兩個燈的規格不同，即電阻不同，通過兩燈的電流不同。故ABD錯、C正確。
故選：C。
14．解：
將電壓表和電流表位置接反了，如圖所示，此時電流表直接接到電源兩極上，造成電源短路；通過電流表的電流會很大，電流表將被燒壞；由于是電源短路，沒有電流通過電壓表，所以，電壓表不會燒壞。
故選：D。
15．解：由電路圖可知：
（1）當S閉合時，電路為L1的簡單電路，電壓表測電源的電壓，所以電源的電壓為4.5V；
（2）當S斷開時，兩燈泡串聯，電壓表測L1兩端的電壓；則U1＝3V；
因?yàn)榇?lián)電路的總電壓等于各分電壓之和，所以L2兩端的電壓U2＝U﹣U1＝4.5V﹣3V＝1.5V；
所以兩燈泡的電壓分別為3V、1.5V。
故選：C。
16．解：A、L1短路，則造成電源兩極相連，電源短路，電壓表、電流表示數均為零。故A不合題意；
B、L1斷路，L2支路不受影響，電流表示數不變，電壓表示數仍等于電源電壓。故B符合題意；
C、L2短路，則電直接接在了電源兩極，被燒壞，無示數。故C不合題意；
D、L2斷路，則電壓表直接測電源電壓，示數不變，電流表示數為零。故D不符合題意。
故選：B。
二、填空題（每空1分，共12分）
17．解：水銀溫度計摔碎后，里面的水銀漏出會發生汽化，由液態變?yōu)槌伤y蒸汽，容易造成吸入性重金屬中毒。
水的比熱容較大，由公式△t＝可知，吸收相同熱量時，溫度變化比其他物質小，不易觀察，所以液體溫度計不選用水做為測量媒介。
故答案為：汽化；比熱容。
18．解：鈦合金粉末在高溫下由固態變成液態，是熔化現象，需要吸熱；然后按構件形狀重新結晶成型。
故答案為：吸收；熔化。
19．解：
DF﹣41洲際彈道導彈，采用三級固態燃料推進，原因是固態燃料具有較高的熱值，完全燃燒相同質量的固態燃料時，可以釋放出更多的熱量；
燃燒過程中，將固態燃料的化學能轉化為內能，內能再轉化為火箭的機械能。
故答案為：熱值；內。
20．解：開關S2起到對燈泡短路的作用，因此要想讓燈泡工作，不能閉合開關S2；
開關S1和S2都閉合時，電路發生局部短路，即燈泡短路，電流不再通過燈泡；故燈泡不發光，但電鈴仍工作。
故答案為：S1；電鈴。
21．解：由圖可知，閉合S時，則電流只有兩條路徑：正極→S→A2→L1→負極，正極→S→A2→L2→A1→負極，所以L1、L2是并聯；
兩電流表指針均指在如圖乙所示位置，則電流表A2選擇的量程為0～3A，所以電流表A的讀數為2.3A，則電流表A1選擇的量程為0～0.6A，電流表A1的讀數為0.46A；
由并聯電路電流的規律I＝I1+I2得通過L1的電流為：
I1＝I﹣I2＝2.3A﹣0.46A＝1.84A。
故答案為：并；1.84； 0.46。
三、作圖題（共4分）
22．解：
（1）燈與變阻器串聯，因電源電壓為3V，故電壓表選用小量程與電源并聯，如下左所示：

（2）根據題意可知，一把鑰匙不能使電動機工作，兩把鑰匙同時使用才能使電動機轉動，故兩鑰匙（開關）應串聯后再與電動機串聯，電路圖如上右圖所示：
故答案為：（1）如上左所示； （2）如上右所示。
四、簡答題（4分）
23．答：炎炎夏日，高速公路上長時間高速行駛的小轎車，地面較熱會把熱量傳給汽車輪胎，輪胎與地面之間的摩擦也會產生熱量，胎內氣體吸收熱量溫度升高，氣體壓強變大，壓強大到一定程度把輪胎撐爆；降低爆胎的方法：①充氣不要過足；②經常給輪胎潑水降溫。
五、實驗題（每空1分，共28分）
24．解：（1）如圖乙所示，該溫度計的分度值為1℃，示數為48℃；由表格數據知，蠟在熔化過程中，不斷吸熱，溫度不斷升高，沒有一定的熔化溫度，因此蠟屬于非晶體；
（2）為了使試管內冰受熱均勻，應選用較小的碎冰塊；
（3）分析丙圖象可知，冰達到一定溫度開始熔化，故冰是晶體。第3min時，冰未達到熔點，處于固態；
冰在熔化過程中，不斷吸收熱量，溫度保持不變，所以在A點時具有的內能小于在B點時的內能；
（4）他的想法是錯誤的，因?yàn)槭覂?nèi)溫度高于冰的熔點，所以冰會從室溫吸收熱量熔化。
故答案為：（1）48；非晶體；（2）碎冰塊；冰受熱均勻；（3）固；小于；（4）錯誤；室內溫度高于冰的熔點，冰會從室溫吸收熱量熔化。
25．解：（1）比較A、B兩圖看出是水的溫度和水上方空氣流動速度相同，不同的是水的表面積，所以可以得出水蒸發快慢與水的表面積有關；
（2）要研究水蒸發的快慢與水的溫度的關系，應控制水的表面積和水上方空氣流動速度，故選A、C兩次實驗過程；
（3）D圖同A圖對比，D圖中水滴上方空氣的流速大，蒸發越快。
故答案為：（1）表面積；（2）AC；（3）D。
26．解：（1）實驗中應量取質量相同的甲、乙兩種液體，分別倒入相同的兩燒杯中，用相同的電加熱器加熱。當它們吸收相同熱量時，通過比較升高的溫度來判斷吸熱能力的強弱；
（2）根據記錄數據，從開始加熱到58℃時，甲用了3分鐘，乙用了4分鐘，故Q甲＜Q乙。
（3）由表中數據可知，甲從34℃升高到58℃，溫度升高了24℃，用了3分鐘，乙從10℃到34℃升高24℃，用了2分鐘，即升高相同的溫度，甲吸熱量的熱量多，故甲物質的吸熱能力強。
故答案為：（1）相同；升高的溫度；（2）＜；（3）甲。
27．解：①剛接好最后一根導線，表的指針就發生了偏轉，由此可知在連接電路時小明忘了斷開開關；
②閉合開關后，發現L2亮，L1不亮，說明干路和L1支路完好，則該電路可能出現的故障是電流表或L1斷路；
③發現電流表的指針偏轉如圖乙所示，即電流表指針反向偏轉，其原因是：電流表正、負接線柱接反了；
丙中電流表的量程為0～0.6A，分度值為0.02A，電流大小為0.24A；
④只根據一組數據得出結論有偶然性，為得出普遍性的結論，要換用不同規格的小燈泡進行多次實驗；
⑤如圖丁所示的電路圖，開關S斷開時，電路中只有L1燈，兩電流表示數相等；
S閉合時，兩燈并聯，電流表A2測干路電流，A1測燈L1的電流，因燈L1的電壓不變（為電源電壓），根據歐姆定律，通過L1的電流大小不變；
根據并聯電路電流的規律，電流表A2的示數變大。
故答案為：①連接電路時忘記斷開開關； ②L1斷路（合理即可）； ③電流表正負接線柱接反了； 0.24； ④換用不同規格的小燈泡多測量幾次；⑤不變；變大。
28．解：（1）為了使探究得出的結論具有普遍意義、L1、L2應該選擇規格不同的小燈泡；
（2）小明發現電壓表指針已經有明顯的微小偏轉。接下來小明的操作應該是調零；
（3）電壓表示數如圖乙所示，電壓表指針偏轉角度過小，為了使測量結果更準確，接下來他應該：斷開開關，換接電壓表小量程；
（4）圖甲中，電壓表測L1的電壓，測量過程中如果L燈絲突然燒斷，則電壓表與電源連通，電壓表測電源電壓，故電壓表的示數將變大；
（5）電壓表測出L1的電壓，電壓表與B點相連的為電壓表正接線柱，與A點相連的為電壓表負接線柱；若將與A點相連的導線改接到C點，因電壓表正、負接線柱接反了，故小聰?shù)霓k法不正確；
（6）根據表中數據可知，前三次實驗輸出的電壓都大于兩用電器的電壓和，最后一次實驗輸出的電壓小于兩用電器的電壓和，四個小組的電源電壓與兩燈泡電壓之和都不完全相等，造成這種情況的原因可能有：測量前電壓表沒有調零；
導線也有電阻，根據影響電阻大小的因素，在其它條件下相同時，選用較粗的導線可減小導線的電阻，從而減小導線分得的電壓。
故答案為：（1）不同；（2）調零；（3）斷開開關，換接電壓表小量程；（4）變大；（5）不正確；（6）測量前電壓表沒有調零；實驗時要選用較粗的導線。
六、計算題（共20分，第29題6分、第30題6分，第31題8分)
29．解：由圖知，兩燈串聯，電流表測電路中電流，電壓表測L2兩端的電壓，
（1）因?yàn)榇?lián)電路中電流處處相等，所以通過L1的電流等于0.5A；
（2）因?yàn)榇?lián)電路中電源電壓等于各部分電路兩端電壓之和，
所以L1兩端的電壓：U1＝U﹣U2＝3V﹣1.2V＝1.8V。
答：（1）通過L1的電流為0.5A；
（2）L1兩端的電壓為1.8V。
30．解：（1）由圖可知，冰在開始熔化前的初溫為﹣10℃、末溫為0℃，則溫度的變化量：
△t冰＝0℃﹣（﹣10℃）＝10℃，
冰在開始熔化前吸收的熱量：
Q吸冰＝c冰m冰△t冰＝2.1×103J/（kg?℃）×1kg×10℃＝2.1×104J；
（2）由題意可知，熔化后的水吸收的熱量：
Q吸水＝Q吸冰＝2.1×104J，
因冰熔化后質量不變，
所以，m水＝m冰＝1kg，
則熔化后的水升高的溫度：
△t水＝＝＝5℃。
答：（1）冰在開始熔化前共吸收了2.1×104J的熱量；
（2）上述熱量可以讓熔化后的水溫度升高5℃。
31．解：
（1）完全燃燒0.36kg煤所放出的熱量Q＝qm＝3.0×107J/kg×0.36kg＝1.08×107J，
又W有＝1kW?h＝3.6×106J；
火力發電廠的效率η＝＝≈33.3%；
（2）1度電可以讓某型號純電驕車行駛約5km，即行駛5km消耗3.6×106J的能量；
緊湊型家用轎車每100km消耗汽油約5kg，則行駛5km消耗的汽油的質量為：m'＝＝0.25kg；
汽油放出的熱量為：Q'＝m'q汽油＝0.25kg×4.6×107J/kg＝1.15×107J，所以電轎車消耗的熱量少。
答：（1）火力發電廠的熱效率為33.3%；
（2）電轎車消耗的熱量少。
