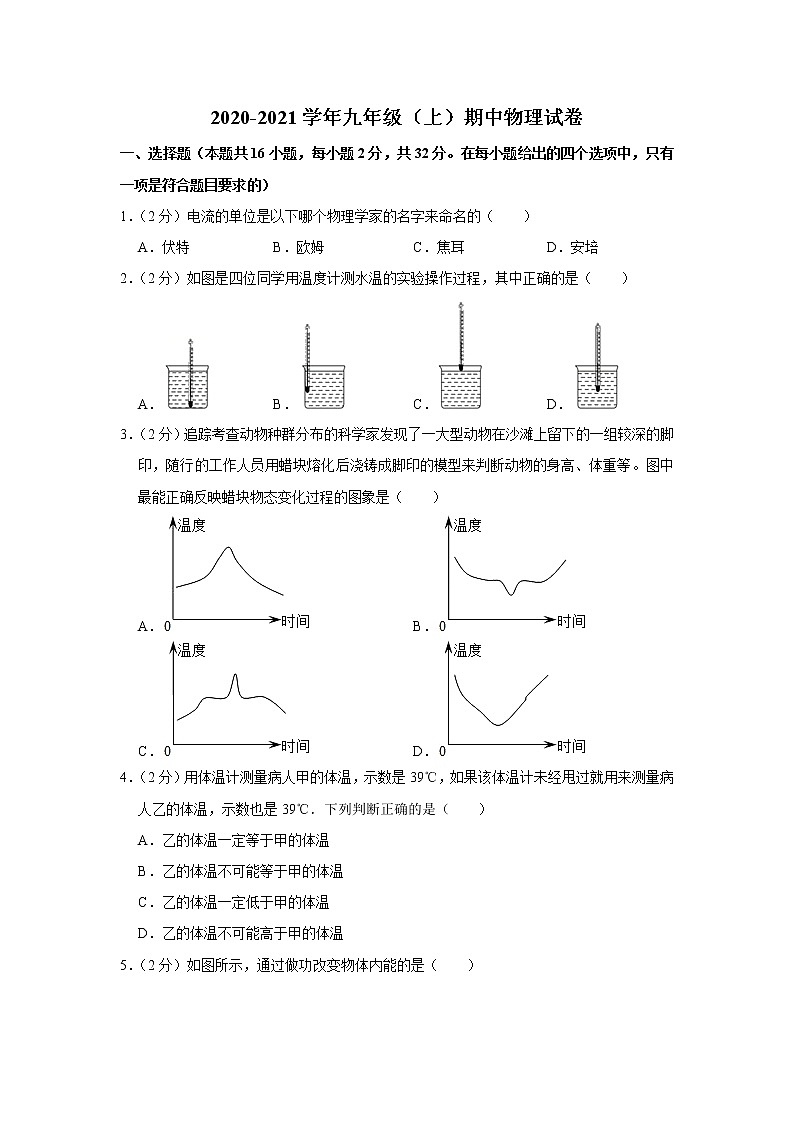

福建省福州市2020-2021學年九年級上學期期中物理試卷（word版含答案）

這是一份福建省福州市2020-2021學年九年級上學期期中物理試卷（word版含答案），試卷主要包含了選擇題，填空題，作圖題，簡答題，實驗題，計算題等內容，歡迎下載使用。
1．（2分）電流的單位是以下哪個物理學家的名字來命名的（ ）
A．伏特B．歐姆C．焦耳D．安培
2．（2分）如圖是四位同學用溫度計測水溫的實驗操作過程，其中正確的是（ ）
A．B．C．D．
3．（2分）追蹤考查動物種群分布的科學家發現了一大型動物在沙灘上留下的一組較深的腳印，隨行的工作人員用蠟塊熔化后澆鑄成腳印的模型來判斷動物的身高、體重等。圖中最能正確反映蠟塊物態變化過程的圖象是（ ）
A．B．
C．D．
4．（2分）用體溫計測量病人甲的體溫，示數是39℃，如果該體溫計未經甩過就用來測量病人乙的體溫，示數也是39℃．下列判斷正確的是（ ）
A．乙的體溫一定等于甲的體溫
B．乙的體溫不可能等于甲的體溫
C．乙的體溫一定低于甲的體溫
D．乙的體溫不可能高于甲的體溫

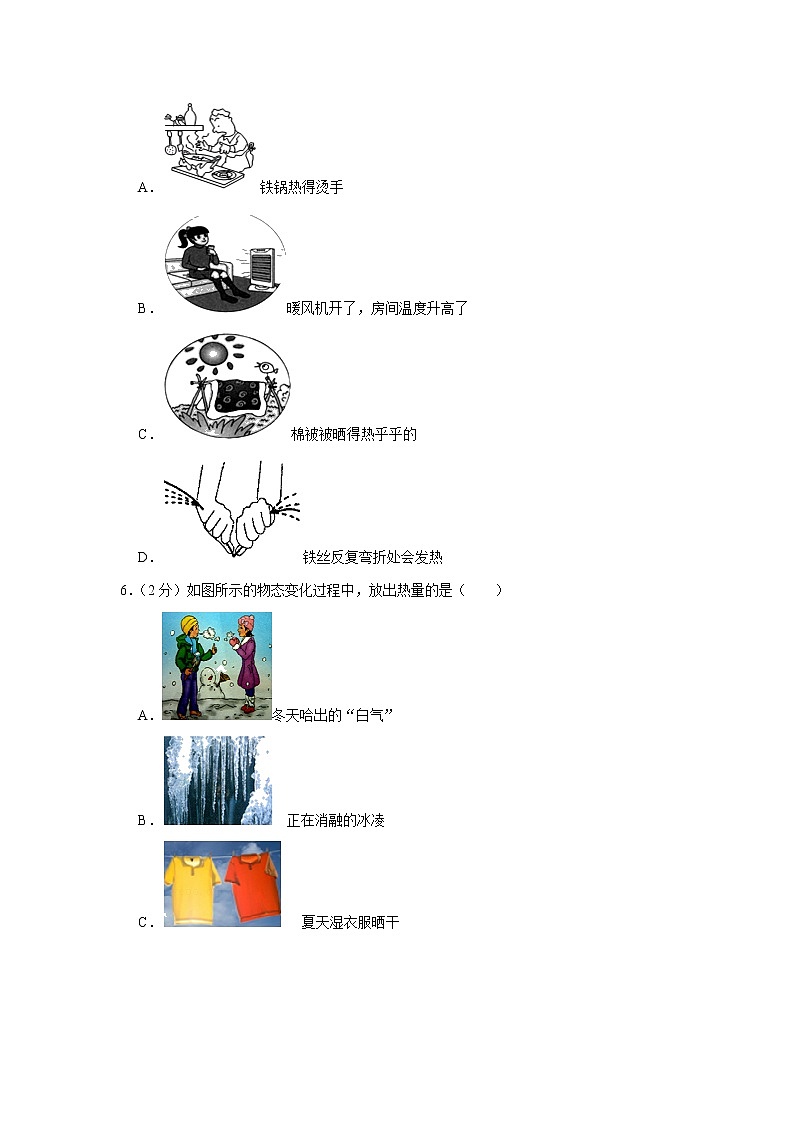

5．（2分）如圖所示，通過做功改變物體內能的是（ ）
A．鐵鍋熱得燙手
B．暖風機開了，房間溫度升高了
C．棉被被曬得熱乎乎的
D．鐵絲反復彎折處會發熱
6．（2分）如圖所示的物態變化過程中，放出熱量的是（ ）
A．冬天哈出的“白氣”
B． 正在消融的冰凌
C． 夏天濕衣服曬干
D．放入衣箱中的樟腦球變小

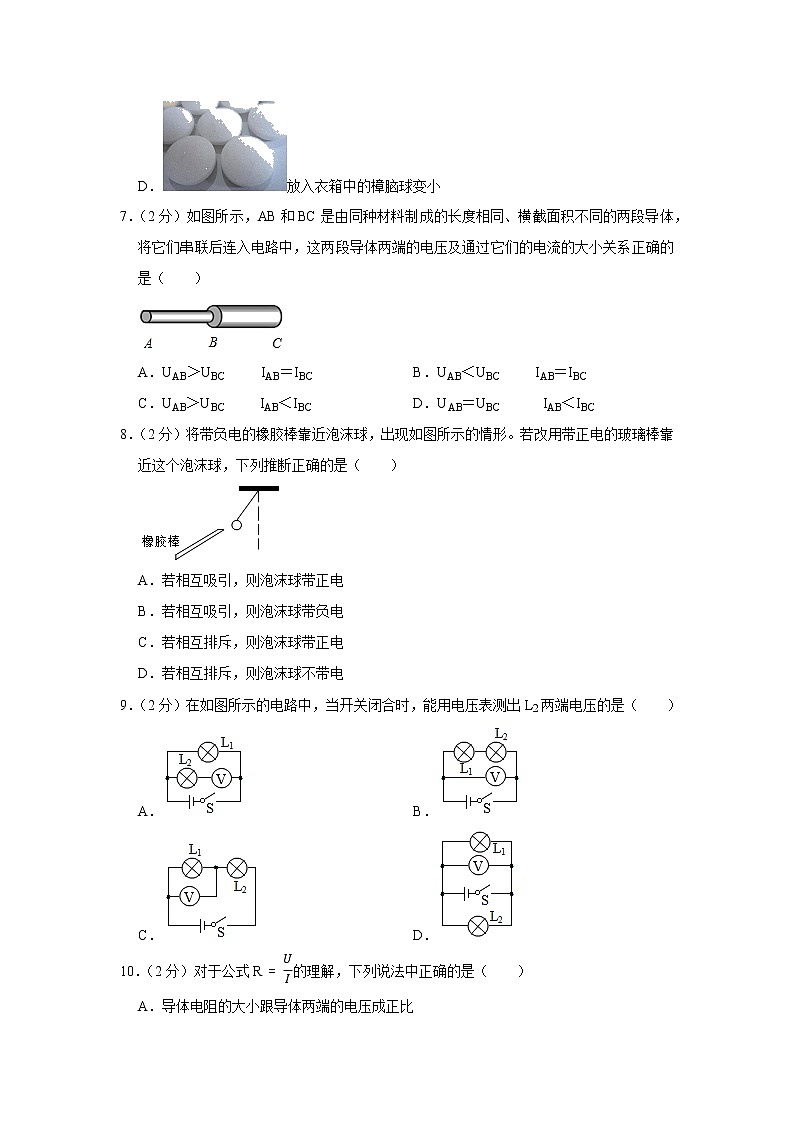

7．（2分）如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中，這兩段導體兩端的電壓及通過它們的電流的大小關系正確的是（ ）
A．UAB＞UBC IAB＝IBCB．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBCD．UAB＝UBC IAB＜IBC
8．（2分）將帶負電的橡膠棒靠近泡沫球，出現如圖所示的情形。若改用帶正電的玻璃棒靠近這個泡沫球，下列推斷正確的是（ ）
A．若相互吸引，則泡沫球帶正電
B．若相互吸引，則泡沫球帶負電
C．若相互排斥，則泡沫球帶正電
D．若相互排斥，則泡沫球不帶電
9．（2分）在如圖所示的電路中，當開關閉合時，能用電壓表測出L2兩端電壓的是（ ）
A．B．
C．D．
10．（2分）對于公式R=UI的理解，下列說法中正確的是（ ）
A．導體電阻的大小跟導體兩端的電壓成正比
B．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關
C．導體電阻的大小跟導體中的電流成反比
D．當導體兩端的電壓為零時，導體的電阻也為零
11．（2分）質量相同的兩球，已知甲球比熱是乙球比熱的2倍，乙球吸收的熱量是甲球吸收熱量的2倍，那么甲球升高的溫度與乙球升高的溫度之比為（ ）
A．1：2B．1：1C．2：1D．1：4
12．（2分）將質量相同的甲、乙、丙三塊金屬加熱到相同的溫度后，放到上表面平整的冰塊上。經過一定時間后，冰塊形狀基本不再變化時的情形如右上圖所示。則金屬的比熱容大小相比（ ）
A．c甲最大B．c乙最大
C．c丙最大D．c甲＝c乙＝c丙
13．（2分）關于溫度、熱量、內能，下列說法中正確的是（ ）
A．物體吸收熱量，溫度不一定升高，內能一定增加
B．物體吸收熱量，內能不一定增加，溫度一定升高
C．物體溫度升高，一定是外界對它做了功
D．物體內能增加，其溫度一定升高
14．（2分）為了提高行車的安全性，有的汽車裝有日間行車燈，如圖所示，當汽車啟動時，S1閉合，日間行車燈L1立即亮起，再閉合S2，車前大燈L2也亮，圖所示的電路圖中符合這一情況的是（ ）
A．
B．
C．
D．
15．（2分）如圖所示，閉合開關，兩燈均不亮。已知電路連接正確，是其中一個小燈泡出現了故障。將電壓表并聯在燈泡L1兩端時，電壓表有示數。則電路故障是（ ）
A．燈L1短路B．燈L2短路C．燈L1斷路D．燈L2斷路
16．（2分）如圖，電源電壓不變，R為定值電阻，閉合開關S，向左移動滑片P的過程中（ ）
A．電壓表示數變大。電流表示數變小
B．電壓表示數變小，電流表示數變大
C．電壓表示數變大，電流表示數變大
D．電壓表示數不變，電流表示數變小
二、填空題（本題共6小題，每空1分，共14分）
17．（3分）在觀察“碘錘”中的物態變化之前，查閱資料得知：酒精燈外焰的溫度約為800℃，在標準大氣壓下，水的沸點為100℃，碘的熔點為113.7℃沸點是184.3℃．采用圖中的兩種方式加熱，選擇 的方式加熱更好（選填“甲圖”或“乙圖”）。實驗時可以觀察到“碘錘”內出現 ，碘顆粒吸熱會 （填物態變化名稱）。
18．（3分）如圖是汽油機兩個沖程的示意圖，其中 圖中的沖程為汽車提供了動力。汽油機在吸氣沖程吸入氣缸的是 （填“空氣”或“汽油和空氣”）汽車發動機用水來冷卻、是利用了水的 大的特點。
19．（2分）如圖甲所示的電路，當開關閉合后，電流表a、b的指針偏轉均如圖乙所示，則通過L2的電流為 ，燈泡L1和L2的電阻之比是 。
20．（2分）如圖所示，電源電壓是5V且不變，S閉合后電壓表示數為1V，則燈L1兩端的電壓為 V，燈L2兩端的電壓為 V。
21．（3分）如圖所示電路中，電源電壓保持不變，開關S1始終閉合。當開關S2斷開時，燈L1、L2是 聯的；當開關S2閉合時。燈L2會 ，電壓表示數 （選填“變大”、“變小”或“不變”）。
22．（1分）兩只定值電阻，甲標有“10Ω 1A”，乙標有“15Ω 0.6A”，把它們串聯在同一電路中，若保證它們安全工作，電路兩端允許加的最大電壓為 V。
三、作圖題（本題共2題，每圖各2分共4分）
23．（2分）為使電路正常工作，請?jiān)趫D中恰當位置填入電流表或電壓表。
24．（2分）請把如圖實物電路補充連接完整，要求滑片向右移時電阻變大，導線不能交叉。
四、簡答題（本題共1小題，共4分）
25．（4分）現代化熱機已廣泛應用于我們的生活，那么，熱機到底是怎樣將內能轉化為我們所需要的能量呢？往往生活中有些小實驗給我們很大的啟示，如圖所示，在試管內裝入適量的水，用軟木塞塞住管口，將水加熱至沸騰一段時間后，軟木塞被推出，管口出現大量的“白氣”。請你結合所學知識，回答下列問題。
（1）管口處的大量“白氣”是怎樣形成的？
（2）試管內的水內能增加是通過什么方式改變的？
（3）請列舉二例熱機在生活中的應用：
五、實驗題（本題共5小題，每空1分，共28分）
26．（7分）在“探究冰熔化時溫度的變化規律”的實驗中，實驗裝置如圖甲所示。
（1）如圖甲所示，安裝實驗器材時，應按照 （選填“自下而上”或“自上而下”）的順序進行。
（2）實驗時，試管里裝有適量的 （選填“冰塊”或“碎冰”），將試管放入水中加熱，這樣做的目的是 ，而且溫度上升較慢，便于記錄。
（3）圖乙是根據實驗記錄繪制的給冰加熱時溫度隨時間變化的圖象，由圖象可知：BC段的物質處于 狀態，圖象中a點的內能 （選填“大于”、“小于”或“等于”）b點的內能。
（4）試管中的冰完全熔化后，若持續加熱，得到圖象中的DE段，由此判斷可能是液面上方的氣壓 （選填“高于”或“低于”）1個標準大氣壓：這段時間內試管中的水 （選填“能”或“不能”）沸騰。
27．（4分）在研究“不同物質的溫度變化與吸熱關系”實驗中，取質量和初溫都相同的甲乙兩種液體，分別裝入相同燒杯中，用相同的加熱器加熱，如圖A所示。
（1）圖B為某時刻的溫度，其示數為 ℃。
（2）分析圖C可知，吸收相同熱量， 液體升溫更高； 液體更適合作汽車發動機的冷卻液。
（3）若甲、乙液體從圖C所示的初溫分別升高到40℃和35℃，吸收熱量之比為2：1，則甲、乙液體的比熱容之比為 。
28．（4分）小芳在“探究串聯電路電壓特點”的實驗中，連接好了的實物電路圖如圖甲所示，請你協助完成：
（1）在某次測量時，電壓表的示數如圖乙所示，此時燈L1兩端的電壓為 V。
（2）閉合開關后，小芳發現L1、L2均不發光，電壓表有示數且大小接近3V，則電路中出現的故障可能是L1發生了 （選填“短路”或“斷路”）。
（3）排除故障后，小芳在測量了燈L1兩端的電壓后，斷開開關然后將導線AE的A端松開，接到D接線柱上，測量燈L2兩端的電壓，這一做法會造成 。
（4）為了尋找物理普遍規律，避免偶然性，小芳接下來應該進行的操作是 。
29．（4分）在“探究影響電阻大小的因素”的實驗中，某實驗小組同學利用如圖所示的電路分別對“導體電阻跟它的材料、長度、橫截面積有關”的猜想進行實驗驗證。實驗中使用4根電阻絲，其規格、材料如表所示。
（1）實驗中通過觀察 來比較電阻的大小，此過程用到的研究方法是 。
（2）分別將C、D兩根合金絲接入電路，可初步探究出的結論是 。
（3）分別將 （填編號）兩根合金絲接入電路，可初步探究出的結論是：導體的材料、長度相同時，橫截面積越小，電阻越大。
30．（9分）為了探究“通過導體的電流與導體電阻的關系”，小明采用了如圖甲所示的實物圖。實驗供選擇的定值電阻有5個，阻值分別為5Ω、10Ω、15Ω、20Ω、30Ω，電源電壓恒為4.5V，滑動變阻器的最大阻值為30Ω。
（1）連接實物電路時開關應該 （選填“閉合”或“斷開”），實驗前，滑動變阻器的滑片應移到 端（選填“A”或“B”）。
（2）小明首先用5Ω電阻實驗，閉合開關后發現，無論怎么移動滑片，電流表指針無偏轉，電壓表指針迅速滿偏，則電路中的故障可能是 。（填字母）
A.開關斷路
B.滑片接觸不良
C.電阻斷路
D.電流表短路
排除故障后，小明根據實驗數據在乙圖中描點，則陰影部分的面積表示 ，其數值為 。
（3）第2次實驗中，他將5Ω電阻換成10Ω，如果滑片仍然停留在第1次實驗的位置，小明應向 （選填“A”或“B”）端移動滑片，同時，眼睛應注視 （選填“滑片”、“電流表示數”或“電壓表示數”）
（4）只用30Ω的滑動變阻器 （選填“能”或“不能”）直接完成5次實驗。
（5）該實驗電路還可以完成 實驗。（寫一個）
六、計算題（本題共3小題，共18分。解答有關計算的問題時，要寫出必要的文字說明、所依據的公式、重要演算步驟，結果應寫明數值和單位）
31．（6分）2020年是全面建成小康社會目標的實現之年，鄉親們淘汰了柴爐，改用了清潔干凈的液化天然氣爐。
（1）要將2kg初溫為20℃的一壺水恰好加熱到100℃，需要吸收多少熱量？
（2）若液化天然氣爐完全燃燒天然氣放出的熱量有40%被水吸收，燒開這壺水需要燃燒多少立方米天然氣？[天然氣熱值為4.2×107J/m3，水的比熱容為4.2×103J/（kg?℃）]
32．（6分）如圖甲所示的電路中，R1＝10Ω，開關S閉合時，電流表A的讀數為0.5A，電流表A1的示數如圖乙所示，求：
（1）A1的示數；
（2）電源電壓；
（3）R2的電阻值。
33．（6分）如圖所示：電源電壓為4.8伏不變，定值電阻R0的阻值為6歐，電流表的量程為0～0.6A，電壓表的量程為0～3V，滑動變阻器R2的規格為“20Ω 1A”，在電路安全的情況下，求出滑動變阻器的取值范圍。
參考答案
一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的）
1．（2分）電流的單位是以下哪個物理學家的名字來命名的（ ）
A．伏特B．歐姆C．焦耳D．安培
【解答】解：A、物理學上用伏特的名字命名了電壓的單位，故A不符合題意；
B、物理學上用歐姆的名字命名了電阻的單位，故B不符合題意；
C、物理學上用焦耳的名字命名了功和各種能量的單位，故C不符合題意；
D、物理學上用安培的名字命名了電流的單位，故D符合題意。
故選：D。
2．（2分）如圖是四位同學用溫度計測水溫的實驗操作過程，其中正確的是（ ）
A．B．C．D．
【解答】解：
A、溫度計的玻璃泡接觸了燒杯底部。故A錯誤；
B、溫度計的玻璃泡接觸了燒杯側壁。故B錯誤；
C、溫度計的玻璃泡未與被測液體接觸。故C錯誤；
D、溫度計的玻璃泡與被測液體充分接觸，但沒有接觸容器底或容器壁。故D正確。
故選：D。
3．（2分）追蹤考查動物種群分布的科學家發現了一大型動物在沙灘上留下的一組較深的腳印，隨行的工作人員用蠟塊熔化后澆鑄成腳印的模型來判斷動物的身高、體重等。圖中最能正確反映蠟塊物態變化過程的圖象是（ ）
A．B．
C．D．
【解答】解：蠟是非晶體，沒有一定的熔化溫度，熔化圖象近似為一條直線；
也沒有一定的凝固溫度，凝固圖象也近似為一條直線。
蠟是先熔化后凝固，所以溫度時先升高再降低。
故選：A。
4．（2分）用體溫計測量病人甲的體溫，示數是39℃，如果該體溫計未經甩過就用來測量病人乙的體溫，示數也是39℃．下列判斷正確的是（ ）
A．乙的體溫一定等于甲的體溫
B．乙的體溫不可能等于甲的體溫
C．乙的體溫一定低于甲的體溫
D．乙的體溫不可能高于甲的體溫
【解答】解：
病人甲的體溫是39℃，由于體溫計的液泡上方有一段很細的縮口，在離開人體讀數時，體溫計液柱不會下降，所以讀數仍會是39℃；
用沒有甩過的讀數停留在39℃的體溫計測量乙的體溫時，若乙的體溫低于或等于39℃，體溫計液柱不變化，仍為39℃；若乙的體溫高于39℃，液柱會上升，示數大于39℃；
所以，測量乙的體溫，示數也是39℃時，病人乙的溫度可能等于或低于39℃，不可能高于39℃，故C正確。
故選：D。
5．（2分）如圖所示，通過做功改變物體內能的是（ ）
A．鐵鍋熱得燙手
B．暖風機開了，房間溫度升高了
C．棉被被曬得熱乎乎的
D．鐵絲反復彎折處會發熱
【解答】解：A、鐵鍋熱的燙手，是鍋從火吸收了熱量，手又從鍋吸收熱量，內能增加，溫度升高，屬于熱傳遞改變物體的內能，故A不符合題意；
B、暖風機開了，房間溫度升高了，是暖風機將熱傳遞到空氣中，屬于熱傳遞改變物體的內能，故B不符合題意；
C、棉被被曬得熱乎乎的，屬于熱傳遞改變物體的內能，故C不符合題意；
D、彎折鐵絲時，對鐵絲做功，機械能轉化為內能，使鐵絲彎折處內能增加、溫度升高，屬于做功改變物體的內能，故D符合題意。
故選：D。
6．（2分）如圖所示的物態變化過程中，放出熱量的是（ ）
A．冬天哈出的“白氣”
B． 正在消融的冰凌
C． 夏天濕衣服曬干
D．放入衣箱中的樟腦球變小
【解答】解：A、冬天哈出的“白氣”是水蒸氣發生液化變成的小水滴，液化放熱；故A正確；
B、冰消融是由固態變?yōu)橐簯B(tài)，是熔化過程，熔化吸熱；故B錯誤；
C、夏天濕衣服變干，由液態變?yōu)闅鈶B(tài)，是汽化過程，汽化吸熱；故C錯誤；
D、樟腦球變小，由固態直接變成了氣態，屬于升華現象，升華吸熱；故D錯誤。
故選：A。
7．（2分）如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中，這兩段導體兩端的電壓及通過它們的電流的大小關系正確的是（ ）
A．UAB＞UBC IAB＝IBCB．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBCD．UAB＝UBC IAB＜IBC
【解答】解：已知AB和BC是由同種材料制成的且長度相同，BC的橫截面積大于AB的橫截面積，所以BC的電阻小于AB的電阻，串聯時電流相同，根據公式U＝IR可知，AB兩端的電壓大于BC兩端的電壓。
故選：A。
8．（2分）將帶負電的橡膠棒靠近泡沫球，出現如圖所示的情形。若改用帶正電的玻璃棒靠近這個泡沫球，下列推斷正確的是（ ）
A．若相互吸引，則泡沫球帶正電
B．若相互吸引，則泡沫球帶負電
C．若相互排斥，則泡沫球帶正電
D．若相互排斥，則泡沫球不帶電
【解答】解：
由于帶電體能夠吸引輕小物體，異種電荷相互吸引，所以，帶負電的橡膠棒靠近泡沫球時出現相互吸引，則泡沫球有可能不帶電或帶正電；
改用帶正電的玻璃棒靠近這個泡沫球，若相互吸引，則說明泡沫球不帶電，故AB錯誤；
若相互排斥（同種電荷相互排斥），則說明小球帶正電，故C正確，D錯誤。
故選：C。
9．（2分）在如圖所示的電路中，當開關閉合時，能用電壓表測出L2兩端電壓的是（ ）
A．B．
C．D．
【解答】解：
A、此時電壓表串聯在電路中，故A錯誤；
B、此電路是串聯，電壓表測量的是總電壓，故B錯誤；
C、電壓表并聯在L1的兩端，測量的是L1的兩端的電壓，故C錯誤；
D中，兩個燈泡并聯，所以此時電壓表可以看做測量的是L1的兩端的電壓，也可以看做是測量的總電壓，故D正確。
故選：D。
10．（2分）對于公式R=UI的理解，下列說法中正確的是（ ）
A．導體電阻的大小跟導體兩端的電壓成正比
B．導體電阻的大小跟導體兩端的電壓和通過導體的電流無關
C．導體電阻的大小跟導體中的電流成反比
D．當導體兩端的電壓為零時，導體的電阻也為零
【解答】解：因電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與導體兩端的電壓和通過的電流無關，所以，當電壓為0時，導體的電阻不變（不為0），故B正確。
故選：B。
11．（2分）質量相同的兩球，已知甲球比熱是乙球比熱的2倍，乙球吸收的熱量是甲球吸收熱量的2倍，那么甲球升高的溫度與乙球升高的溫度之比為（ ）
A．1：2B．1：1C．2：1D．1：4
【解答】解：由熱量的計算公式：Q＝CM△t得，△t=QCM，
根據題意，C甲C乙=2，Q乙Q甲=2，M甲＝M乙，
代入公式得，△t甲：△t乙=Q甲C乙M乙Q乙C甲M甲=12×12×1=14。
故選：D。
12．（2分）將質量相同的甲、乙、丙三塊金屬加熱到相同的溫度后，放到上表面平整的冰塊上。經過一定時間后，冰塊形狀基本不再變化時的情形如右上圖所示。則金屬的比熱容大小相比（ ）
A．c甲最大B．c乙最大
C．c丙最大D．c甲＝c乙＝c丙
【解答】解：三金屬塊末溫（為冰的熔點）相同，初溫相同，即三金屬塊降低相同的溫度，由圖可知放出的熱量：Q甲＜Q乙＜Q丙，
三金屬塊的質量相同，△t相同，則由Q放＝cm△t可知三金屬塊的比熱容關系為：c甲＜c乙＜c丙。
故選：C。
13．（2分）關于溫度、熱量、內能，下列說法中正確的是（ ）
A．物體吸收熱量，溫度不一定升高，內能一定增加
B．物體吸收熱量，內能不一定增加，溫度一定升高
C．物體溫度升高，一定是外界對它做了功
D．物體內能增加，其溫度一定升高
【解答】解：
ABD、物體吸收熱量，溫度不一定升高，比如：晶體在熔化過程中吸收熱量，內能增大，而溫度保持不變；所以，物體內能增加，其溫度不一定升高，故A正確，BD錯誤。
C、物體溫度升高，可能是吸收熱量，也可能是外界對物體做了功，故C錯誤；
故選：A。
14．（2分）為了提高行車的安全性，有的汽車裝有日間行車燈，如圖所示，當汽車啟動時，S1閉合，日間行車燈L1立即亮起，再閉合S2，車前大燈L2也亮，圖所示的電路圖中符合這一情況的是（ ）
A．
B．
C．
D．
【解答】解：
A．由電路圖可知，只閉合S1時，兩燈泡均不亮，故A不符合題意；
B．由電路圖可知，只閉合S1時，兩燈泡都亮，再閉合S2時，L1不亮，故B不符合題意；
C．由電路圖可知，只閉合S1時，車前大燈L2亮，再閉合S2時，日間行車燈L1亮，故C不符合題意；
D．由電路圖可知，只閉合S1時，日間行車燈L1亮，再閉合S2時，車前大燈L2亮，故D符合題意。
故選：D。
15．（2分）如圖所示，閉合開關，兩燈均不亮。已知電路連接正確，是其中一個小燈泡出現了故障。將電壓表并聯在燈泡L1兩端時，電壓表有示數。則電路故障是（ ）
A．燈L1短路B．燈L2短路C．燈L1斷路D．燈L2斷路
【解答】解：由圖可知，該電路為串聯電路；閉合開關兩燈均不亮，說明電路出現了斷路情況；將電壓表并聯在燈泡L1兩端時，電壓表有示數，說明電壓表與電源的正負極之間是接通的，所以故障是燈L1斷路。
故選：C。
16．（2分）如圖，電源電壓不變，R為定值電阻，閉合開關S，向左移動滑片P的過程中（ ）
A．電壓表示數變大。電流表示數變小
B．電壓表示數變小，電流表示數變大
C．電壓表示數變大，電流表示數變大
D．電壓表示數不變，電流表示數變小
【解答】解：滑動變阻器與定值電阻R串聯，電流表測得的是電路中的電流，電壓表測得的是滑動變阻器兩端的電壓。
當滑動變阻器的滑片向左移動時，連入電路中的電阻變大，則電路中的電流變小，電流表的示數變?。?br>由U＝IR可知定值電阻R兩端的電壓變小，又因串聯電路的總電壓等于各段電路電壓之和，電源電壓不變，所以滑動變阻器兩端的電壓變大，則電壓表的示數變大。
故選：A。
二、填空題（本題共6小題，每空1分，共14分）
17．（3分）在觀察“碘錘”中的物態變化之前，查閱資料得知：酒精燈外焰的溫度約為800℃，在標準大氣壓下，水的沸點為100℃，碘的熔點為113.7℃沸點是184.3℃．采用圖中的兩種方式加熱，選擇 甲圖 的方式加熱更好（選填“甲圖”或“乙圖”）。實驗時可以觀察到“碘錘”內出現 紫色碘蒸氣 ，碘顆粒吸熱會 升華 （填物態變化名稱）。
【解答】解：在標準大氣壓下，水的沸點為100℃，碘的熔點為113.7℃，故采取甲圖裝置，可保持碘的溫度為100℃，不會熔化，便于觀察碘的升華現象。
實驗時可以觀察到“碘錘”內出現碘蒸氣，因?yàn)榈馕鼰岚l(fā)生升華現象。
故答案為：甲圖；紫色碘蒸氣；升華。
18．（3分）如圖是汽油機兩個沖程的示意圖，其中 乙 圖中的沖程為汽車提供了動力。汽油機在吸氣沖程吸入氣缸的是 汽油和空氣 （填“空氣”或“汽油和空氣”）汽車發動機用水來冷卻、是利用了水的 比熱容 大的特點。
【解答】解：由圖可知，甲圖中兩個氣門都關閉，活塞上行，為壓縮沖程，圖乙中，兩個氣門關閉，活塞下行，為做功沖程，為汽車提供動力的沖程是做功沖程，故圖乙是正確的；在吸氣沖程中汽油機吸入的是汽油和空氣的混合物；
與其它液體相比較，水的比熱容最大，在質量和升高的溫度相同時，水吸收的熱量最多，制冷效果最好。
故答案為：乙；汽油和空氣；比熱容。
19．（2分）如圖甲所示的電路，當開關閉合后，電流表a、b的指針偏轉均如圖乙所示，則通過L2的電流為 1.2A ，燈泡L1和L2的電阻之比是 4：1 。
【解答】解：（1）分析電路可知：兩燈并聯，電流表b測的是干路電流，電流表a測的是L1所在支路的電流；
由于并聯電路中，干路中的電流等于各支路電流之和，所以b選擇的量程是0～3A，分度值為0.1A，所以電流表b的示數為I總＝1.5A，即干路電流為1.5A；
電流表a選擇的量程是0～0.6A，分度值是0.02A，所以電流表的示數為I1＝0.3A，即通過燈L1的電流為0.3A；
則通過燈L2的電流大小為：I2＝I總﹣I1＝1.5A﹣0.3A＝1.2A。
（2）由于并聯電路中，各支路兩端電壓相等，都等于電源電壓，即U＝U1＝U2，
由I=UR可得，燈泡L1和L2的電阻之比R1R2=U1I1U2I2=I2I1=：1。
故答案為：1.2A；4：1。
20．（2分）如圖所示，電源電壓是5V且不變，S閉合后電壓表示數為1V，則燈L1兩端的電壓為 4 V，燈L2兩端的電壓為 1 V。
【解答】解：由圖可知，當開關S閉合后，電壓表測的是燈L2兩端的電壓，所以L2兩端電壓為1V；
由于兩燈串聯，根據串聯電路電壓規律得U1＝U﹣U2＝5V﹣1V＝4V。
故答案為：4，1。
21．（3分）如圖所示電路中，電源電壓保持不變，開關S1始終閉合。當開關S2斷開時，燈L1、L2是 串 聯的；當開關S2閉合時。燈L2會 被短路 ，電壓表示數 變大 （選填“變大”、“變小”或“不變”）。
【解答】解：電源電壓保持不變，開關S1始終閉合。當開關S2斷開時，燈L1、L2是串聯的，兩個燈泡共同承擔電源電壓。
當開關S2閉合時。燈L2會被開關S2短路，電源電壓全部加在燈泡L2上，所以電壓表示數會變大。
故答案為：串，被短路，變大。
22．（1分）兩只定值電阻，甲標有“10Ω 1A”，乙標有“15Ω 0.6A”，把它們串聯在同一電路中，若保證它們安全工作，電路兩端允許加的最大電壓為 15 V。
【解答】解：∵串聯電路處處電流相等，
∴兩只定值電阻串聯時，電路中的最大電流為0.6A，
又∵串聯電路的總電阻等于各分電阻之和，
∴串聯電路的總電阻R＝10Ω+15Ω＝25Ω，
由I=UR可得，串聯電路兩端允許加的最大電壓：
U＝IR＝0.6A×25Ω＝15V。
故答案為：15。
三、作圖題（本題共2題，每圖各2分共4分）
23．（2分）為使電路正常工作，請?jiān)趫D中恰當位置填入電流表或電壓表。
【解答】解：由圖可知，左邊的電表與滑動變阻器并聯在一起，應為電壓表；右邊的電表與整個電路串聯在一起，為電流表，如圖：
。
24．（2分）請把如圖實物電路補充連接完整，要求滑片向右移時電阻變大，導線不能交叉。
【解答】解：根據題意可知，滑片向右移時電阻變大，則滑動變阻器接入電路的電阻線的長度變大，所以需要接左下接線柱，滑動變阻器與燈泡串聯接入電路中，如圖所示：
四、簡答題（本題共1小題，共4分）
25．（4分）現代化熱機已廣泛應用于我們的生活，那么，熱機到底是怎樣將內能轉化為我們所需要的能量呢？往往生活中有些小實驗給我們很大的啟示，如圖所示，在試管內裝入適量的水，用軟木塞塞住管口，將水加熱至沸騰一段時間后，軟木塞被推出，管口出現大量的“白氣”。請你結合所學知識，回答下列問題。
（1）管口處的大量“白氣”是怎樣形成的？
（2）試管內的水內能增加是通過什么方式改變的？
（3）請列舉二例熱機在生活中的應用：
【解答】答：
（1）管口不斷地冒出大量“白氣”，這是由于水蒸氣遇冷后液化成的小水滴；
（2）試管內的水內能增加是通過熱傳遞改變的；
（3）熱機在生活中的應用為蒸汽機、內燃機等。
五、實驗題（本題共5小題，每空1分，共28分）
26．（7分）在“探究冰熔化時溫度的變化規律”的實驗中，實驗裝置如圖甲所示。
（1）如圖甲所示，安裝實驗器材時，應按照 自下而上 （選填“自下而上”或“自上而下”）的順序進行。
（2）實驗時，試管里裝有適量的 碎冰 （選填“冰塊”或“碎冰”），將試管放入水中加熱，這樣做的目的是 受熱均勻 ，而且溫度上升較慢，便于記錄。
（3）圖乙是根據實驗記錄繪制的給冰加熱時溫度隨時間變化的圖象，由圖象可知：BC段的物質處于 冰水混合 狀態，圖象中a點的內能 小于 （選填“大于”、“小于”或“等于”）b點的內能。
（4）試管中的冰完全熔化后，若持續加熱，得到圖象中的DE段，由此判斷可能是液面上方的氣壓 低于 （選填“高于”或“低于”）1個標準大氣壓：這段時間內試管中的水 不能 （選填“能”或“不能”）沸騰。
【解答】解：（1）實驗時要根據酒精燈的高度確定燒杯位置，進而確定溫度計等儀器的位置，故安裝的時候應按照自下而上的順序進行；（2）實驗時，為了使冰受熱更加均勻，冰盡量碎一些，并且采用水浴加熱的方法，既可以使冰受熱更均勻，還可以減緩冰熔化的過程，便于記錄和觀察；（3）由圖可知，BC段溫度不變，持續吸熱，故BC段處于熔化過程中，此時處于冰水混合狀態；雖然溫度不變，但是持續吸熱，故內能增大，a點內能小于b點內能；（4）由圖像可知，冰全部熔化后，繼續持續加熱，溫度升高，DE段溫度又不變，說明此時試管中水的溫度等于燒杯中水的溫度，而燒杯中水開始沸騰，沸點為98℃，低于100℃，故液面上方的氣壓低于1個標準大氣壓；試管中的水雖然也達到了沸點，但是無法吸熱，所以不會沸騰；故答案為：（1）自下而上；（2）碎冰；受熱均勻；（3）冰水混合；小于；（4）低于；不能。
27．（4分）在研究“不同物質的溫度變化與吸熱關系”實驗中，取質量和初溫都相同的甲乙兩種液體，分別裝入相同燒杯中，用相同的加熱器加熱，如圖A所示。
（1）圖B為某時刻的溫度，其示數為 39 ℃。
（2）分析圖C可知，吸收相同熱量， 乙 液體升溫更高； 甲 液體更適合作汽車發動機的冷卻液。
（3）若甲、乙液體從圖C所示的初溫分別升高到40℃和35℃，吸收熱量之比為2：1，則甲、乙液體的比熱容之比為 3：2 。
【解答】解：
（1）圖B為某時刻的溫度，溫度計的分度值為1℃，此時溫度計的示數為39℃。
（2）相同的加熱器，可以保證加熱時間相同時，兩液體吸收的熱量相等，所以分析圖C可知，吸收相同熱量，即加熱相同的時間時，乙液體升溫更高，甲液體升溫低；根據c=Qm△t可知，乙的比熱容小，甲的比熱容大，則升高相同的溫度時，甲液體吸收的熱量多，散熱效果好，所以甲液體更適合作汽車發動機的冷卻液。
（3）若甲、乙液體從圖C所示的初溫分別升高到40℃和35℃，吸收熱量之比為2：1，則甲升高的溫度為：△t甲＝40℃﹣20℃＝20℃；乙升高的溫度為：△t乙＝35℃﹣20℃＝15℃；
甲、乙液體的比熱容之比為：c甲c乙=Q甲m△t甲Q乙m△t乙=Q甲Q乙×△t乙△t甲=21×15℃20℃=3：2。
故答案為：（1）39；（2）乙；甲；（3）3：2。
28．（4分）小芳在“探究串聯電路電壓特點”的實驗中，連接好了的實物電路圖如圖甲所示，請你協助完成：
（1）在某次測量時，電壓表的示數如圖乙所示，此時燈L1兩端的電壓為 1.9 V。
（2）閉合開關后，小芳發現L1、L2均不發光，電壓表有示數且大小接近3V，則電路中出現的故障可能是L1發生了 斷路 （選填“短路”或“斷路”）。
（3）排除故障后，小芳在測量了燈L1兩端的電壓后，斷開開關然后將導線AE的A端松開，接到D接線柱上，測量燈L2兩端的電壓，這一做法會造成 電壓表指針反偏 。
（4）為了尋找物理普遍規律，避免偶然性，小芳接下來應該進行的操作是 換用不同規格的燈泡再進行多次實驗 。
【解答】解：（1）由實物電路圖甲可知，電壓表測量L1兩端的電壓，電壓表選擇的是0～3V量程，由圖乙可知，對應的分度值為0.1V，此時的示數為1.9V，即燈L1兩端的電壓為1.9V；
（2）閉合開關后，燈L1、L2均不發光，說明電路中可能有斷路故障，而電壓表有示數且大小接近3V，說明此時電壓表的正負接線柱與電源兩極相連，則與電壓表并聯的那部分電路斷路，故燈L1發生斷路；
（3）因已測量出L1的電壓，故與A點相連的為電壓表的負接線柱，與B點相連的為電壓表的正接線柱；在測L2兩端的電壓時，如果只斷開A接點，并改接到D接點上，則電流從電壓表負接線柱流入了，這一做法會造成電壓表指針反偏；
（4）為了尋找物理普遍規律，避免偶然性，小芳接下來應該進行的操作是換用不同規格的燈泡再進行多次實驗。
故答案為：（1）1.9；（2）斷路；（3）電壓表指針反偏；（4）換用不同規格的燈泡再進行多次實驗。
29．（4分）在“探究影響電阻大小的因素”的實驗中，某實驗小組同學利用如圖所示的電路分別對“導體電阻跟它的材料、長度、橫截面積有關”的猜想進行實驗驗證。實驗中使用4根電阻絲，其規格、材料如表所示。
（1）實驗中通過觀察 電流表的示數大小 來比較電阻的大小，此過程用到的研究方法是 轉換法 。
（2）分別將C、D兩根合金絲接入電路，可初步探究出的結論是 導體的材料、橫截面積相同時，長度越長，電阻越大 。
（3）分別將 B、C （填編號）兩根合金絲接入電路，可初步探究出的結論是：導體的材料、長度相同時，橫截面積越小，電阻越大。
【解答】解：
（1）在該實驗中，電阻的大小是通過電流的大小來體現的，電流越小說明電阻越大。這種方法是轉換法。
（2）由表中數據可知，將C、D兩根合金絲接入電路，C、D合金線的材料、橫截面積相同，而長度不同，并且D合金絲的長度大于C的長度，發現接入D合金絲時，電流表的示數比接入C合金絲時更小，說明D合金絲的電阻比C合金絲的電阻大，由此初步得出結論：導體的材料、橫截面積相同時，長度越長，電阻越大；
（3）由表中數據可知，將B、C兩根合金絲接入電路，B、C合金線的材料、長度相同，而橫截面積不同，并且C合金絲的橫截面積小于B的橫截面積，發現接入C合金絲時，電流表的示數比接入B合金絲時更小，說明C合金絲的電阻比B合金絲的電阻大，由此初步得出結論：導體的材料、長度相同時，橫截面積越小，電阻越大；
故答案為：（1）電流表的示數大小；轉換法；
（2）導體的材料、橫截面積相同時，長度越長，電阻越大；
（3）B、C。
30．（9分）為了探究“通過導體的電流與導體電阻的關系”，小明采用了如圖甲所示的實物圖。實驗供選擇的定值電阻有5個，阻值分別為5Ω、10Ω、15Ω、20Ω、30Ω，電源電壓恒為4.5V，滑動變阻器的最大阻值為30Ω。
（1）連接實物電路時開關應該 斷開 （選填“閉合”或“斷開”），實驗前，滑動變阻器的滑片應移到 端（選填“A”或“B”）。
（2）小明首先用5Ω電阻實驗，閉合開關后發現，無論怎么移動滑片，電流表指針無偏轉，電壓表指針迅速滿偏，則電路中的故障可能是 C 。（填字母）
A.開關斷路
B.滑片接觸不良
C.電阻斷路
D.電流表短路
排除故障后，小明根據實驗數據在乙圖中描點，則陰影部分的面積表示 電阻的電壓 ，其數值為 2V 。
（3）第2次實驗中，他將5Ω電阻換成10Ω，如果滑片仍然停留在第1次實驗的位置，小明應向 （選填“A”或“B”）端移動滑片，同時，眼睛應注視 電壓表示數 （選填“滑片”、“電流表示數”或“電壓表示數”）
（4）只用30Ω的滑動變阻器 不能 （選填“能”或“不能”）直接完成5次實驗。
（5）該實驗電路還可以完成 測電阻的電功率 實驗。（寫一個）
【解答】解：（1）為了保護電路，連接實物電路時開關應該斷開，實驗前，滑動變阻器的滑片應移到阻值最大處B端；
（2）AB．若開關斷路或滑片接觸不良，則整個電路斷路，兩表都沒有示數，故AB不符合題意；
C．若電阻斷路，電流表指針無偏轉，電壓表串聯在電路中測電源電壓，電壓表指針滿偏，故C符合題意；
D．若電流表短路，電流表沒有示數，電路為通路，電壓表測量電阻兩端的電壓，因電源電壓為3V，根據串聯電路電壓的規律，移動變阻器的滑片，電壓表示數應小于3V，不符合題意；
故選：C；
排除故障后，小明根據實驗數據在乙圖中描點，則陰影部分的面積為IR，根據U＝IR，故陰影部分表示電阻的電壓，其數值為：U＝IR＝0.4A×5Ω＝2V；
（3）根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；
探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向B端移動，眼睛應注視電壓表示數，使電壓表的示數為2V；
（4）電阻兩端的電壓始終保持UV＝2V，根據串聯電路電壓的規律，變阻器分得的電壓：
U滑＝U﹣UV＝4.5V﹣2V＝2.5V，變阻器分得的電壓為電壓表示數的1.25倍，根據分壓原理，當接入30Ω電阻時，變阻器連入電路中的電阻為：
R滑＝1.25×30Ω＝37.5Ω，故只用30Ω的滑動變阻器不能直接完成5次實驗。
（5）根據P＝UI，該實驗電路還可以完成測電阻的電功率實驗。
故答案為：（1）斷開；B；（2）C；電阻的電壓；2V；（3）B；電壓表示數；（4）不能；（5）測電阻的電功率。
六、計算題（本題共3小題，共18分。解答有關計算的問題時，要寫出必要的文字說明、所依據的公式、重要演算步驟，結果應寫明數值和單位）
31．（6分）2020年是全面建成小康社會目標的實現之年，鄉親們淘汰了柴爐，改用了清潔干凈的液化天然氣爐。
（1）要將2kg初溫為20℃的一壺水恰好加熱到100℃，需要吸收多少熱量？
（2）若液化天然氣爐完全燃燒天然氣放出的熱量有40%被水吸收，燒開這壺水需要燃燒多少立方米天然氣？[天然氣熱值為4.2×107J/m3，水的比熱容為4.2×103J/（kg?℃）]
【解答】解：
（1）水吸收的熱量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×2kg×（100℃﹣20℃）＝6.72×105J；
（2）由η=Q吸Q放可得天然氣完全燃燒放出的熱量：
Q放=Q吸η=6.72×105J40%=1.68×106J，
由Q放＝Vq得需要天然氣的體積：
V=Q放q=1.68×106J4.2×107J/m3=0.04m3。
答：（1）要將2kg初溫為20℃的一壺水恰好加熱到100℃，需要吸收6.72×105J的熱量；
（2）若液化天然氣爐完全燃燒天然氣放出的熱量有40%被水吸收，燒開這壺水需要燃燒0.04m3天然氣。
32．（6分）如圖甲所示的電路中，R1＝10Ω，開關S閉合時，電流表A的讀數為0.5A，電流表A1的示數如圖乙所示，求：
（1）A1的示數；
（2）電源電壓；
（3）R2的電阻值。
【解答】解：由電路圖可知，R1、R2并聯，電流表A測量干路電流，電流表A1測量通過R1的電流；
（1）因并聯電路中干路電流大于任一支路的電流，且干路電流為0.5A，所以圖乙中電流表A1選用0～0.6A量程，分度值為0.02A，示數為0.3A；
（2）因并聯電路兩端電壓相等，所以由I=UR可得，電源電壓：U＝U2＝U1＝I1R1＝0.3A×10Ω＝3V；
（3）因并聯電路中干路電流等于各支路電流之和，所以通過R2的電流：I2＝I﹣I1＝0.5A﹣0.3A＝0.2A，
R2的電阻值：R2=U2I2=3V0.2A=15Ω。
答：（1）A1的示數為0.3A；
（2）電源電壓為3V；
（3）R2的電阻值是15Ω。
33．（6分）如圖所示：電源電壓為4.8伏不變，定值電阻R0的阻值為6歐，電流表的量程為0～0.6A，電壓表的量程為0～3V，滑動變阻器R2的規格為“20Ω 1A”，在電路安全的情況下，求出滑動變阻器的取值范圍。
【解答】解：由電路圖可知，滑動變阻器與定值電阻串聯，電流表測電路中的電流，電壓表測滑動變阻器兩端的電壓；
根據電流表的量程為0～0.6A，滑動變阻器R2的規格為“20Ω 1A”可知電路中的最大電流為0.6A；
電路中的最小總電阻為：R總最小=UI=Ω
滑動變阻器的最小阻值為：R最?。絉總最小﹣R0＝8Ω﹣6Ω＝2Ω
根據電壓表的量程為0～3V可知滑動變阻器兩端的最大電壓為3V
R0兩端的最小電壓為：U最?。経﹣U最大＝4.8V﹣3V＝1.8V
電路中的最小電流為：I最小=U最小R0=1.8V6Ω=0.3A
滑動變阻器的最大阻值為：
R最大=U最大I最小=3V0.3A=10Ω
故答案為：滑動變阻器的取值范圍是2Ω～10Ω
編號
材料
長度/m
橫截面積/mm2
電流大小/A
A
錳銅合金
0.5
0.8
0.40
B
鎳鉻合金
0.5
0.8
0.32
C
鎳鉻合金
0.5
0.4
0.16
D
鎳鉻合金
1.0
0.4
0.08
編號
材料
長度/m
橫截面積/mm2
電流大小/A
A
錳銅合金
0.5
0.8
0.40
B
鎳鉻合金
0.5
0.8
0.32
C
鎳鉻合金
0.5
0.4
0.16
D
鎳鉻合金
1.0
0.4
0.08
