2020-2021學年福建省廈門市九年級（上）期末物理試卷（word 解析版）

這是一份2020-2021學年福建省廈門市九年級（上）期末物理試卷（word 解析版），共34頁。試卷主要包含了選擇題，填空題，作圖題，簡答題，實驗與探究題，計算題等內容，歡迎下載使用。

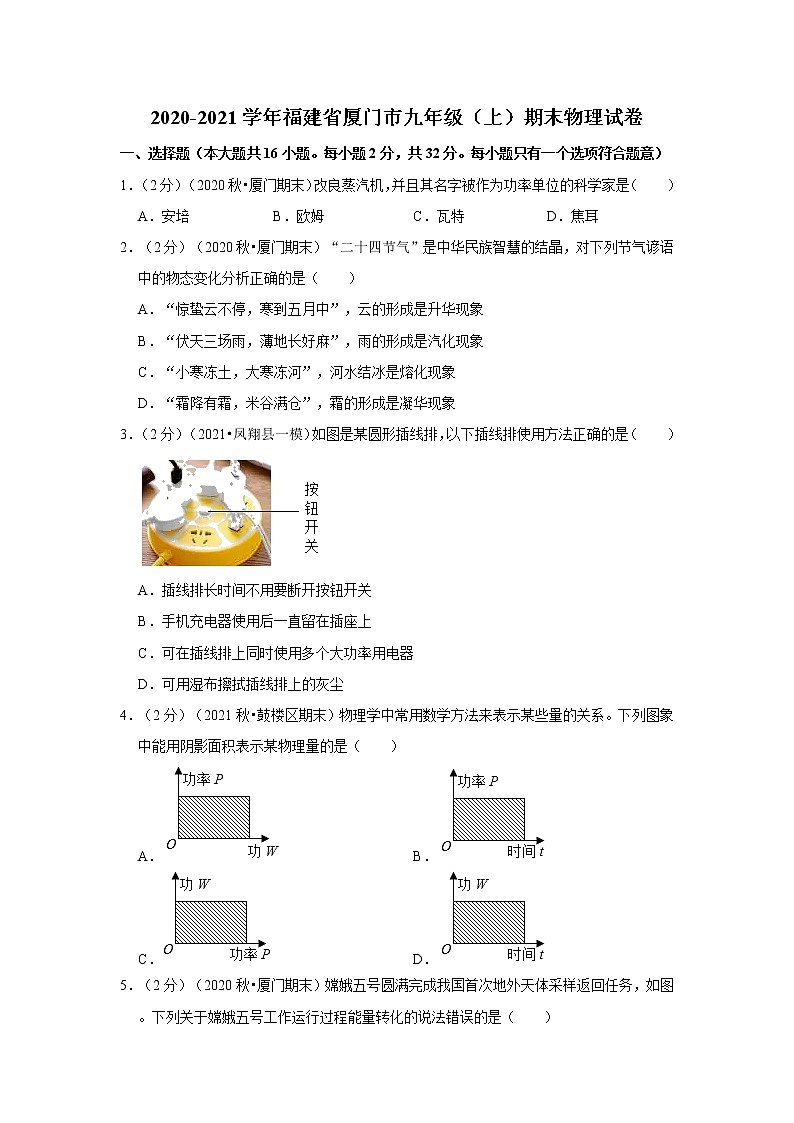

?2020-2021學年福建省廈門市九年級（上）期末物理試卷
一、選擇題（本大題共16小題。每小題2分，共32分。每小題只有一個選項符合題意）
1．（2分）（2020秋?廈門期末）改良蒸汽機，并且其名字被作為功率單位的科學家是（　?。?br /> A．安培 B．歐姆 C．瓦特 D．焦耳
2．（2分）（2020秋?廈門期末）“二十四節氣”是中華民族智慧的結晶，對下列節氣諺語中的物態變化分析正確的是（　?。?br /> A．“驚蟄云不停，寒到五月中”，云的形成是升華現象
B．“伏天三場雨，薄地長好麻”，雨的形成是汽化現象
C．“小寒凍土，大寒凍河”，河水結冰是熔化現象
D．“霜降有霜，米谷滿倉”，霜的形成是凝華現象
3．（2分）（2021?鳳翔縣一模）如圖是某圓形插線排，以下插線排使用方法正確的是（　?。?br />
A．插線排長時間不用要斷開按鈕開關
B．手機充電器使用后一直留在插座上
C．可在插線排上同時使用多個大功率用電器
D．可用濕布擦拭插線排上的灰塵
4．（2分）（2021秋?鼓樓區期末）物理學中常用數學方法來表示某些量的關系。下列圖象中能用陰影面積表示某物理量的是（　　）
A． B．
C． D．

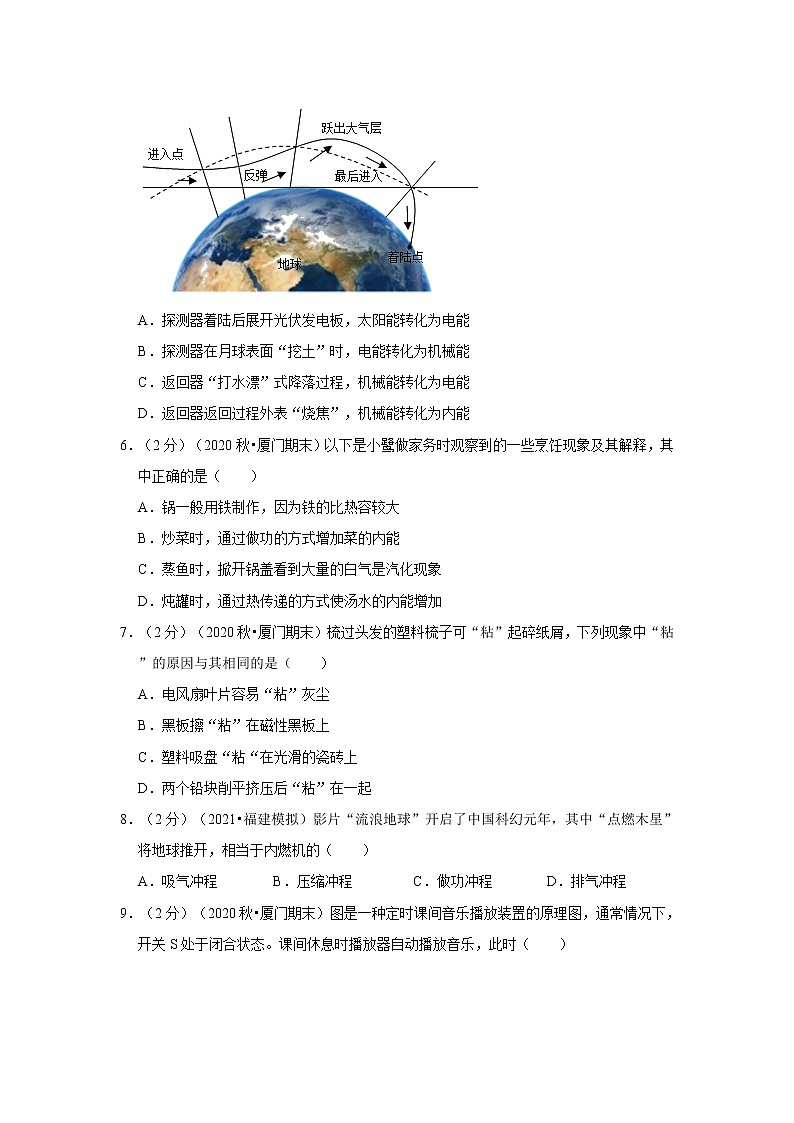

5．（2分）（2020秋?廈門期末）嫦娥五號圓滿完成我國首次地外天體采樣返回任務，如圖。下列關于嫦娥五號工作運行過程能量轉化的說法錯誤的是（　?。?br />
A．探測器著陸后展開光伏發電板，太陽能轉化為電能
B．探測器在月球表面“挖土”時，電能轉化為機械能
C．返回器“打水漂”式降落過程，機械能轉化為電能
D．返回器返回過程外表“燒焦”，機械能轉化為內能
6．（2分）（2020秋?廈門期末）以下是小鷺做家務時觀察到的一些烹飪現象及其解釋，其中正確的是（　　）
A．鍋一般用鐵制作，因?yàn)殍F的比熱容較大
B．炒菜時，通過做功的方式增加菜的內能
C．蒸魚時，掀開鍋蓋看到大量的白氣是汽化現象
D．燉罐時，通過熱傳遞的方式使湯水的內能增加
7．（2分）（2020秋?廈門期末）梳過頭發的塑料梳子可“粘”起碎紙屑，下列現象中“粘”的原因與其相同的是（　?。?br /> A．電風扇葉片容易“粘”灰塵
B．黑板擦“粘”在磁性黑板上
C．塑料吸盤“粘“在光滑的瓷磚上
D．兩個鉛塊削平擠壓后“粘”在一起
8．（2分）（2021?福建模擬）影片“流浪地球”開啟了中國科幻元年，其中“點燃木星”將地球推開，相當于內燃機的（　?。?br /> A．吸氣沖程 B．壓縮沖程 C．做功沖程 D．排氣沖程

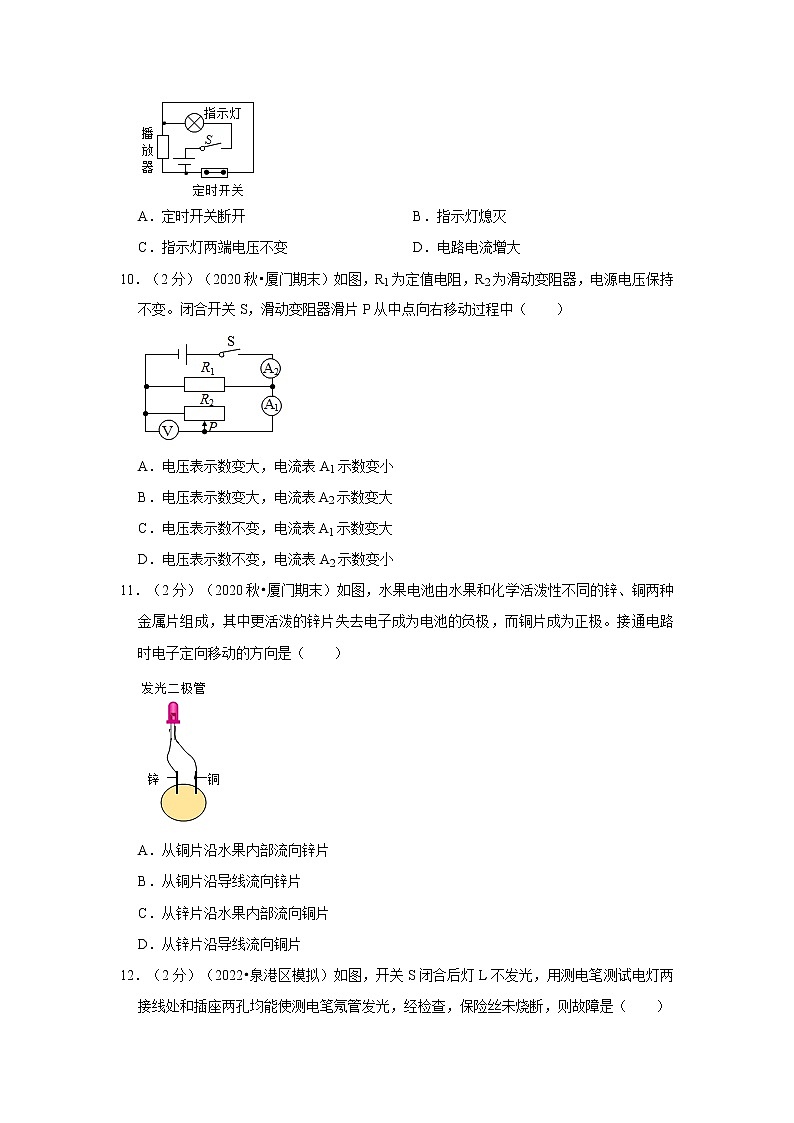

9．（2分）（2020秋?廈門期末）圖是一種定時課間音樂播放裝置的原理圖，通常情況下，開關S處于閉合狀態。課間休息時播放器自動播放音樂，此時（　?。?br />
A．定時開關斷開 B．指示燈熄滅
C．指示燈兩端電壓不變 D．電路電流增大
10．（2分）（2020秋?廈門期末）如圖，R1為定值電阻，R2為滑動變阻器，電源電壓保持不變。閉合開關S，滑動變阻器滑片P從中點向右移動過程中（　?。?br />
A．電壓表示數變大，電流表A1示數變小
B．電壓表示數變大，電流表A2示數變大
C．電壓表示數不變，電流表A1示數變大
D．電壓表示數不變，電流表A2示數變小
11．（2分）（2020秋?廈門期末）如圖，水果電池由水果和化學活潑性不同的鋅、銅兩種金屬片組成，其中更活潑的鋅片失去電子成為電池的負極，而銅片成為正極。接通電路時電子定向移動的方向是（　　）

A．從銅片沿水果內部流向鋅片
B．從銅片沿導線流向鋅片
C．從鋅片沿水果內部流向銅片
D．從鋅片沿導線流向銅片
12．（2分）（2022?泉港區模擬）如圖，開關S閉合后燈L不發光，用測電筆測試電燈兩接線處和插座兩孔均能使測電筆氖管發光，經檢查，保險絲未燒斷，則故障是（　?。?br />
A．燈絲發生斷路 B．插座發生短路
C．進戶火線斷路 D．進戶零線斷路
13．（2分）（2020秋?廈門期末）已知一根火柴的質量約為0.1g，火柴棍的熱值約為1.2×107J/kg，火柴燃燒時每秒產生的內能最接近（　　）
A．1 200 J B．120 J C．12 J D．1.2 J
14．（2分）（2020?黔東南州）如圖所示常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方式解鎖失敗后，鎖定開關S3均會斷開而暫停手機解鎖功能，S3將在一段時間后自動閉合而恢復解鎖功能，若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（　?。?br /> A．
B．
C．
D．
15．（2分）（2020秋?廈門期末）在恒溫環境下將溫度計放入一杯冰水混合物中，從溫度計放入開始計時，放入時間足夠長，下列哪幅圖可表示溫度計內液體的體積隨時間變化的情況（　?。?br />
A．A B．B C．C D．D
16．（2分）（2020秋?廈門期末）如圖，電源電壓10V保持不變，R＝20Ω，虛線框內所有電阻阻值均未知。閉合開關，電流表示數為2A，如果用一個10Ω的定值電阻替換R，虛線框內的電阻均保持不變，則電流表示數將變?yōu)椋ā　。?br />
A．1 A B．2.5 A C．3 A D．4 A
二、填空題：本題共6小題，每空1分，共12分。
17．（2分）（2020秋?廈門期末）李白的“爐火照天地，紅星亂紫煙。赧郎明月夜，歌曲動寒川”生動描述了工人邊煉銅邊唱歌的場景。木炭可以煉銅是因?yàn)槟咎炕鹧娴臏囟雀哂阢~的　 　點；冶煉過程，不斷拉動風箱增加送風量可使木炭　 　，提高熱效率。
18．（2分）（2020秋?廈門期末）如圖，閉合開關S1、S2時，能發光的燈是　 ??；只閉合開關S1時，能發光的燈是　 　。

19．（2分）（2022?鄭州模擬）2022年北京冬奧會采用新技術打造“最美的冰”，將液態二氧化碳打入地板管道，二氧化碳迅速汽化　 　熱，使地板溫度驟降，在地板上灑水即可凍成冰面；壓縮機再將管道排出的二氧化碳?jí)嚎s　 ?。ㄌ钗飸B(tài)變化）循環使用，排出的余熱用于生活用水、融冰池融冰等。
20．（2分）（2020秋?廈門期末）某5G手機充電時與其它家用電器的連接方式是　 　。該手機電池上標明電壓為3.8V，容量4500mA?h，充滿電后儲存的電能為　 　J。
21．（2分）（2021秋?漳州期末）一款暖手鼠標墊，內有兩個10Ω的加熱電阻，通過改變電阻的連接方式可實現多擋位加熱。最多可設置 　 　個加熱擋位，最大功率是最小功率的 　 　倍。
22．（2分）（2020秋?廈門期末）定值電阻R的阻值為10Ω，小燈泡L的I﹣U圖象如圖。若將R和L并聯后接在5V的電源上，則電路的總電流為　 　A；若將R和L串聯后接在8V的電源上，則L的電功率為　 　W。

三、作圖題（本大題共2小題。每小題2分，共4分）
23．（2分）（2020秋?廈門期末）如圖，在圓圈內選填電流表或電壓表的符號，當開關閉合時電路正常工作。

24．（2分）（2020秋?廈門期末）教室里采用多盞“220V 26W”的LED燈進行照明，提供適當?shù)墓庹諒?qiáng)度和均勻度。將圖中的LED燈和開關接入電路，使開關同時控制兩盞燈正常工作。

四、簡答題：本題共1小題，共4分。
25．（4分）（2021秋?原州區期末）小鷺把校服洗凈，用手?jǐn)Q出校服上的水。請寫出兩種使校服更快變干的方法及對應的物理知識。
五、實驗與探究題（本大題共5小題，共28分）
26．（5分）（2020秋?廈門期末）在“探究水的沸騰”實驗中，用圖裝置進行實驗，記錄的數據如下表：
時間t/min
1
2
3
4
5
6
7
8
溫度t/℃
91
94
97
99
100
101
101
101
（1）實驗時記錄數據外還需觀察 　 　。
（2）實驗中，塑料片的作用是 　 　。
（3）由數據可知：水的沸點為 　 　℃。實驗室大氣壓為1個標準大氣壓，水的沸點不等于100℃是因?yàn)?　 　。
（4）沸騰前，水升溫越來越慢的原因是 　 　。

27．（5分）（2020秋?廈門期末）如圖甲為“探究水的凝固”的實驗裝置，燒杯中是正在熔化的用鹽水制成的冰塊，將裝有水的試管放入燒杯中，溫度計甲的示數變化圖象如圖乙。
（1）由圖象可得，水在凝固過程中，溫度的變化規律：　 　。
（2）BC段試管內的冰水混合物的內能 　 ?。ㄌ睢白兇蟆?、“不變”或“變小”）。
（3）由圖象可知，水的比熱容 　 　冰的比熱容。
（4）實驗過程中，溫度計乙的示數變化情況為 　 　。
（5）試猜想北極嚴寒地區植物的汁液不會凝固的原因：　 　。

28．（6分）（2020秋?廈門期末）“探究電流與電阻的關系”的實驗中，選用器材：電源、電流表、電壓表、定值電阻三個（阻值為5Ω、10Ω、20Ω）、滑動變阻器（10Ω 2A）、開關、導線若干。
（1）圖中電路還有一條導線未連接，請用筆畫線代替導線補充完整。
（2）連接電路時，開關應處于　 　狀態，滑動變阻器滑片P移至最右端，這是為了　 　。
（3）在AB間接入5Ω的定值電阻，閉合開關，調節滑動變阻器滑片P，使電壓表示數為1.5V，記錄電流表示數。斷開開關，將AB間5Ω電阻換成10Ω，閉合開關，發現電壓表示數　 ?。ㄌ睢白兇蟆?、“變小”或“不變”），調節滑片P，直至　 　再次記錄數據。
（4）當AB間換成20Ω的電阻時，無論怎樣移動滑片P，都無法完成實驗，原因是　 　。

29．（3分）（2020秋?廈門期末）用一根長15cm粗細均勻的鉛筆芯，探究“電阻大小與長度的關系”。實驗電路如圖甲，電源電壓恒為3V，AB為鉛筆芯，P為鱷魚夾。移動鱷魚夾P，用刻度尺測量鉛筆芯AP段的長度L，閉合開關，記錄電流表的示數。

實驗序號
1
2
3
4
L/cm
15.0
10.0
5.0
3.0
I/A
0.50
0.73
1.50
2.70
電阻R/Ω
6
4.1

1.1
（1）計算表格中第3次測量的電阻值R＝　 　Ω。
（2）請?jiān)趫D乙中畫出R﹣L關系圖象。
（3）根據圖象，可以得到結論：　 　。
30．（8分）（2020秋?廈門期末）在“測量小燈泡的電功率”的實驗中，器材如下：學生電源、小燈泡L（額定電壓2.5V）、定值電阻R（10Ω）、電流表、電壓表、滑動變阻器（10Ω 2A）、開關各一個，導線若干，電路如圖1。
（1）測量小燈泡額定功率時，電壓表示數如圖2，接下來應將滑動變阻器滑片P向　 　端移動。當燈泡正常發光時，電流表示數如圖3，則小燈泡的額定功率為　 　W。
（2）實驗過程中，發現小燈泡突然熄滅，電壓表和電流表示數均0，經排查為電流表故障，其故障為　 　（填“斷路”或“短路”）。
（3）由于無法修復故障，請用提供的器材，重新設計電路以完成實驗（若部分器材在實驗中需移動位置，可用虛線表示），將電路圖畫于方框內。
實驗序號
電壓U/V
電流I/A
功率P/W
發光情況
1
2.5


正常發光
2
2.0
0.3
0.6
較暗
3
3.0
0.36
1.08
較亮
（4）完成實驗，數據如上表。實驗過程中電源電壓不變，新設計的電路電源應選擇　 　V擋（學生電源擋位有：2V、4V、6V、8V、10V、12V）。
六、計算題（本大題共3小題，共20分）
31．（6分）（2020秋?廈門期末）如圖電路，電源電壓不變，定值電阻R＝15Ω，小燈泡L標有“12V”字樣，不考慮溫度對燈泡電阻的影響。閉合開關，小燈泡恰能正常發光，電流表示數為1.2A。求：
（1）通電10s電路消耗的電能。
（2）小燈泡的額定功率。

32．（6分）（2020秋?廈門期末）12月22日，長征八號運載火箭首飛成功，將廈門大學“海絲一號”等5顆衛星準確送入軌道?；鸺x開發射臺時，為了防止高溫火焰對發射臺的影響，“噴水降溫系統”向火箭尾部火焰中心噴水20s，噴水量為400t。
（1）設噴出的水的溫度都是從20℃升高到100℃，水的比熱容為4.2×103J/（kg?℃）。求水升溫過程平均每秒吸收的熱量。
（2）長征八號火箭一子級、二子級發動機分別采用煤油、液氫為燃料。效率分別為η1、η2，煤油的熱值為q1，液氫的熱值為q2。求它們做相等的有用功時各自燃燒煤油和液氫的質量之比。
33．（8分）（2020秋?廈門期末）學?？萍寂d趣小組學以致用設計了一款金屬電阻溫度計，電路如圖甲。電源電壓恒為24V，電流表、電壓表（0﹣15V），Rt為測溫金屬電阻，它的阻值隨溫度的變化如圖乙。將Rt放入0℃的物體中，調節滑動變阻器R，使電壓表示數為8V，將此處標記為0℃電流表示數為I0。為保證電壓表盤上的溫度刻度均勻分布，需控制電流不變，溫度計每次測量均需調節R使電流表示數保持為I0。
（1）計算I0的大小。
（2）求該溫度計的最高測量溫度。
（3）改變I0的大小，可將溫度計的量程擴大到0℃﹣240℃，則滑動變阻器最大阻值至少應為多少？

2020-2021學年福建省廈門市九年級（上）期末物理試卷
參考答案與試題解析
一、選擇題（本大題共16小題。每小題2分，共32分。每小題只有一個選項符合題意）
1．（2分）（2020秋?廈門期末）改良蒸汽機，并且其名字被作為功率單位的科學家是（　?。?br /> A．安培 B．歐姆 C．瓦特 D．焦耳
【解答】解：A、安培是電流的國際單位，故A錯誤。
B、歐姆是電阻的國際單位，故B錯誤。
C、瓦特是功率的國際單位，故C正確。
D、焦耳是功和能量的國際單位，故D錯誤。
故選：C。
2．（2分）（2020秋?廈門期末）“二十四節氣”是中華民族智慧的結晶，對下列節氣諺語中的物態變化分析正確的是（　?。?br /> A．“驚蟄云不停，寒到五月中”，云的形成是升華現象
B．“伏天三場雨，薄地長好麻”，雨的形成是汽化現象
C．“小寒凍土，大寒凍河”，河水結冰是熔化現象
D．“霜降有霜，米谷滿倉”，霜的形成是凝華現象
【解答】解：A、云是空氣中的水蒸氣變成的小水珠，由氣態變?yōu)橐簯B(tài)，屬于液化現象，故A錯誤。
B、雨是空氣中的水蒸氣遇冷液化形成的小水滴，屬于液化現象，故B錯誤。
C、河水結冰是由液態變?yōu)楣虘B(tài)，是凝固現象，故C錯誤。
D、霜是空氣中的水蒸氣遇冷變成的固態小冰晶，是凝華現象，故D正確。
故選：D。
3．（2分）（2021?鳳翔縣一模）如圖是某圓形插線排，以下插線排使用方法正確的是（　?。?br />
A．插線排長時間不用要斷開按鈕開關
B．手機充電器使用后一直留在插座上
C．可在插線排上同時使用多個大功率用電器
D．可用濕布擦拭插線排上的灰塵
【解答】解：A、為了安全，插線排長時間不用要斷開按鈕開關；故A正確；
B、為了安全，手機充電器使用后要拔離插座；故B錯誤；
C、不能在插線排上同時使用多個大功率用電器，否則電路中電流過大，容易引起火災；故C錯誤；
D、不能用濕布擦拭插線排上的灰塵，濕布能夠?qū)щ姡?dāng)漏電時很可能會發生觸電事故；故D錯誤。
故選：A。
4．（2分）（2021秋?鼓樓區期末）物理學中常用數學方法來表示某些量的關系。下列圖象中能用陰影面積表示某物理量的是（　?。?br /> A． B．
C． D．
【解答】解：
A、由圖知，橫坐標表示功，縱坐標表示功率，則陰影部分面積等于功和功率的乘積，根據公式P＝可知，功和功率的乘積不能表示某物理量，故A錯誤；
B、由圖知，橫坐標表示做功時間，縱坐標表示功率，則陰影部分面積等于功率和做功時間的乘積，根據公式W＝Pt可知，功率和做功時間的乘積表示功，故B正確；
C、由圖知，橫坐標表示功率，縱坐標表示功，則陰影部分面積等于功和功率的乘積，根據公式P＝可知，功和功率的乘積不能表示某物理量，故C錯誤；
D、由圖知，橫坐標表示做功時間，縱坐標表示功，則陰影部分面積等于做功時間和功的乘積，根據公式P＝可知，功和做功時間的乘積在初中物理中不能表示某物理量，故D錯誤。
故選：B。
5．（2分）（2020秋?廈門期末）嫦娥五號圓滿完成我國首次地外天體采樣返回任務，如圖。下列關于嫦娥五號工作運行過程能量轉化的說法錯誤的是（　?。?br />
A．探測器著陸后展開光伏發電板，太陽能轉化為電能
B．探測器在月球表面“挖土”時，電能轉化為機械能
C．返回器“打水漂”式降落過程，機械能轉化為電能
D．返回器返回過程外表“燒焦”，機械能轉化為內能
【解答】解：A、探測器著陸后展開光伏發電板，消耗的是太陽能，得到的是電能，所以太陽能轉化為電能，故A正確；
B、探測器在月球表面“挖土”時，消耗的是電能，得到的是機械能，所以電能轉化為機械能，故B正確；
C、返回器“打水漂”式降落過程，消耗的是機械能，得到的是內能，所以機械能轉化為內能，故C錯誤；
D、返回器返回過程外表“燒焦”，消耗的是機械能，得到的是內能，所以機械能轉化為內能，故D正確。
故選：C。
6．（2分）（2020秋?廈門期末）以下是小鷺做家務時觀察到的一些烹飪現象及其解釋，其中正確的是（　?。?br /> A．鍋一般用鐵制作，因?yàn)殍F的比熱容較大
B．炒菜時，通過做功的方式增加菜的內能
C．蒸魚時，掀開鍋蓋看到大量的白氣是汽化現象
D．燉罐時，通過熱傳遞的方式使湯水的內能增加
【解答】解：A、鍋一般都是用鐵制造的，主要是利用鐵具有良好的導熱性，故A錯誤；
B、炒菜時，主要是通過熱傳遞的方式增加菜的內能，故B錯誤；
C、蒸魚時，掀開鍋蓋看到大量的白氣是由水蒸氣液化形成的，故C錯誤；
D、燉罐時，主要是通過熱傳遞的方式使水的內能增加，故D正確。
故選：D。
7．（2分）（2020秋?廈門期末）梳過頭發的塑料梳子可“粘”起碎紙屑，下列現象中“粘”的原因與其相同的是（　?。?br /> A．電風扇葉片容易“粘”灰塵
B．黑板擦“粘”在磁性黑板上
C．塑料吸盤“粘“在光滑的瓷磚上
D．兩個鉛塊削平擠壓后“粘”在一起
【解答】解：
梳過頭發的塑料梳子可“粘”起碎紙屑，是摩擦起電現象；
A、電風扇葉片容易“粘”灰塵，是由于葉片和空氣摩擦后帶電，能夠吸引輕小物體，所以是摩擦起電現象
，故A符合題意；
B、黑板擦“粘”在磁性黑板上，是由于磁體的吸引力，由于靜摩擦力與重力平衡，故B不符合題意；
C、塑料吸盤“粘“在光滑的瓷磚上，是在大氣壓的作用下吸盤就能“粘”在光滑的瓷磚上，故C不符合題意；
D、兩表面光滑的鉛塊緊壓后能“粘”在一起，這是因?yàn)榉肿娱g存在著相互作用的引力，故D不符合題意。
故選：A。
8．（2分）（2021?福建模擬）影片“流浪地球”開啟了中國科幻元年，其中“點燃木星”將地球推開，相當于內燃機的（　?。?br /> A．吸氣沖程 B．壓縮沖程 C．做功沖程 D．排氣沖程
【解答】解：影片“流浪地球”開啟了中國科幻元年，其中“點燃木星”將地球推開，內能轉化為機械能，相當于內燃機的做功沖程，
故選：C。
9．（2分）（2020秋?廈門期末）圖是一種定時課間音樂播放裝置的原理圖，通常情況下，開關S處于閉合狀態。課間休息時播放器自動播放音樂，此時（　?。?br />
A．定時開關斷開 B．指示燈熄滅
C．指示燈兩端電壓不變 D．電路電流增大
【解答】解：定時開關斷開時，播放器與指示燈串聯，電路中有電流，指示燈發光，“播放器”播放音樂，指示燈兩端的電壓發生了改變，故A正確，BCD錯誤。
故選：A。
10．（2分）（2020秋?廈門期末）如圖，R1為定值電阻，R2為滑動變阻器，電源電壓保持不變。閉合開關S，滑動變阻器滑片P從中點向右移動過程中（　?。?br />
A．電壓表示數變大，電流表A1示數變小
B．電壓表示數變大，電流表A2示數變大
C．電壓表示數不變，電流表A1示數變大
D．電壓表示數不變，電流表A2示數變小
【解答】解：由電路圖可知，R1與R2并聯，電壓表測電源兩端的電壓，電流表A1測R2支路的電流，電流表A2測干路電流。
因電源電壓保持不變，所以滑片移動時電壓表的示數不變，故AB錯誤；
因并聯電路中各支路獨立工作、互不影響，所以滑片移動時通過R1的電流不變，
滑動變阻器滑片P從中點向右移動過程中，接入電路中的電阻變大，
由I＝可知，通過R2的電流變小，即電流表A1的示數變小，故C錯誤；
因并聯電路中干路電流等于各支路電流之和，所以干路電流變小，即電流表A2的示數變小，故D正確。
故選：D。
11．（2分）（2020秋?廈門期末）如圖，水果電池由水果和化學活潑性不同的鋅、銅兩種金屬片組成，其中更活潑的鋅片失去電子成為電池的負極，而銅片成為正極。接通電路時電子定向移動的方向是（　　）

A．從銅片沿水果內部流向鋅片
B．從銅片沿導線流向鋅片
C．從鋅片沿水果內部流向銅片
D．從鋅片沿導線流向銅片
【解答】解：在電源外部：電流從電源正極流向電源負極；在電源內部，電流從電源負極流向正極。
題中鋅片失去電子成為電池的負極，而銅片成為正極，電子的定向移動方向和電流方向相反，
在水果內部電流從鋅片流向銅片，所以接通電路時水果內部的離子定向移動形成電流；
在導線電流從銅片流向鋅片，所以接通電路時電子定向移動的方向是從鋅片定向移到銅片。
故選：D。
12．（2分）（2022?泉港區模擬）如圖，開關S閉合后燈L不發光，用測電筆測試電燈兩接線處和插座兩孔均能使測電筆氖管發光，經檢查，保險絲未燒斷，則故障是（　?。?br />
A．燈絲發生斷路 B．插座發生短路
C．進戶火線斷路 D．進戶零線斷路
【解答】解：
A、若燈絲斷了，則測電筆測試電燈的左接線處和插座左孔時，氖管不會發光，故A錯誤；
B、若插座發生短路，則電路中的電流會過大，保險絲會熔斷，與題意不符，故B錯誤；
C、若進戶火線斷路，則測電筆測試電燈兩接線處和插座兩孔均不能使測電筆氖管發光，故C錯誤；
D、若進戶零線斷路，此時電燈兩接線處和插座兩孔都與火線相連，氖管均會發光，故D正確。
故選：D。
13．（2分）（2020秋?廈門期末）已知一根火柴的質量約為0.1g，火柴棍的熱值約為1.2×107J/kg，火柴燃燒時每秒產生的內能最接近（　?。?br /> A．1 200 J B．120 J C．12 J D．1.2 J
【解答】解：一根火柴完全燃燒所釋放出的熱量：Q放＝m火q＝0.0001kg×1.2×107J/kg＝1200J；燃燒一根火柴的時間大約是10s，則火柴燃燒時每秒產生的內能最接近＝120J，故B正確。
故選：B。
14．（2分）（2020?黔東南州）如圖所示常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方式解鎖失敗后，鎖定開關S3均會斷開而暫停手機解鎖功能，S3將在一段時間后自動閉合而恢復解鎖功能，若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（　?。?br /> A．
B．
C．
D．
【解答】解：由題意可知，指紋開關S1或密碼開關S2均可以解鎖，鎖定開關S3斷開時暫停手機解鎖功能，
則指紋開關S1和密碼開關S2可以獨立工作、互不影響即為并聯，且鎖定開關S3位于干路，
然后與燈泡、電源組成電路，結合選項電路圖可知，選項B符合。
故選：B。
15．（2分）（2020秋?廈門期末）在恒溫環境下將溫度計放入一杯冰水混合物中，從溫度計放入開始計時，放入時間足夠長，下列哪幅圖可表示溫度計內液體的體積隨時間變化的情況（　?。?br />
A．A B．B C．C D．D
【解答】解：溫度計有一定的示數，冰水混合物的溫度是0℃，冰水混合物放在這一環境中會吸收熱量，其中的冰會熔化，并且在熔化過程中溫度保持不變，直到冰全部熔化成水；
所以將溫度計放入冰水混合物中，開始時冰水混合物溫度為0℃，溫度計中液體溫度較高，放出熱量體積收縮，溫度計示數變小，直到與冰水混合物溫度相同；
當冰全部熔化成水，溫度升高，溫度計中液體溫度也隨著升高，直到與環境溫度相同。
所以溫度計內液體體積先減少接著保持不變，隨后體積膨脹，最終保持不變。
故選：B。
16．（2分）（2020秋?廈門期末）如圖，電源電壓10V保持不變，R＝20Ω，虛線框內所有電阻阻值均未知。閉合開關，電流表示數為2A，如果用一個10Ω的定值電阻替換R，虛線框內的電阻均保持不變，則電流表示數將變?yōu)椋ā　。?br />
A．1 A B．2.5 A C．3 A D．4 A
【解答】解：根據電路圖可知，R與虛線框內的電阻并聯；
由I＝可得，電路的總電阻：R并＝＝＝5Ω，
虛線框內所有電阻的等效電阻為R′，由并聯電路電阻的特點：
＝+，代入數據，＝+，
解得R′＝Ω；
用一個10Ω的定值電阻替換R，虛線框內的電阻均保持不變，此時并聯的總電阻R″：
＝+，代入數據，＝+，
解得，R″＝4Ω，
電流表示數將變?yōu)椋篒′＝＝＝2.5A，
故選：B。
二、填空題：本題共6小題，每空1分，共12分。
17．（2分）（2020秋?廈門期末）李白的“爐火照天地，紅星亂紫煙。赧郎明月夜，歌曲動寒川”生動描述了工人邊煉銅邊唱歌的場景。木炭可以煉銅是因?yàn)槟咎炕鹧娴臏囟雀哂阢~的　熔　點；冶煉過程，不斷拉動風箱增加送風量可使木炭　充分燃燒　，提高熱效率。
【解答】解：木炭可以煉銅是因?yàn)槟咎炕鹧娴臏囟雀哂阢~的熔點。
冶煉過程，不斷拉動風箱增加送風量可使木炭充分燃燒，提高熱效率。
故答案為：熔；充分燃燒。
18．（2分）（2020秋?廈門期末）如圖，閉合開關S1、S2時，能發光的燈是　L1、L2??；只閉合開關S1時，能發光的燈是　L1　。

【解答】解：閉合開關S1、S2時，兩燈并聯在電路中，都能發光；只閉合開關S1時，只有燈泡L1接入電路中，會發光。
故答案為：L1、L2；L1。
19．（2分）（2022?鄭州模擬）2022年北京冬奧會采用新技術打造“最美的冰”，將液態二氧化碳打入地板管道，二氧化碳迅速汽化　吸　熱，使地板溫度驟降，在地板上灑水即可凍成冰面；壓縮機再將管道排出的二氧化碳?jí)嚎s　液化?。ㄌ钗飸B(tài)變化）循環使用，排出的余熱用于生活用水、融冰池融冰等。
【解答】解：液態二氧化碳汽化的過程中需要吸熱，所以地板溫度驟降，在地板上灑水即可凍成冰面；
壓縮機再將管道排出的二氧化碳?jí)嚎s會液化，液化的過程中要放熱。
故答案是：吸；液化。
20．（2分）（2020秋?廈門期末）某5G手機充電時與其它家用電器的連接方式是　并聯　。該手機電池上標明電壓為3.8V，容量4500mA?h，充滿電后儲存的電能為　61560　J。
【解答】解：（1）手機充電時，手機相當于用電器，與其它家用電器的連接方式是并聯；
（2）電池充滿電后儲存的電能：W＝UIt＝3.8V×4500×10﹣3A×3600s＝61560J。
故答案為：并聯；61560。
21．（2分）（2021秋?漳州期末）一款暖手鼠標墊，內有兩個10Ω的加熱電阻，通過改變電阻的連接方式可實現多擋位加熱。最多可設置 　3　個加熱擋位，最大功率是最小功率的 　4　倍。
【解答】解：由題意可知，暖手鼠標墊正常工作時的電壓一定，
由P＝UI＝知，當兩電阻并聯時，因并聯電路中總電阻小于任何一個分電阻，電路的總電阻最小，功率最大，為高溫?fù)酰?br /> 當兩電阻串聯時，因串聯電路中總電阻大于任何一個分電阻，所以電路的總電阻最大，功率最小，為低溫?fù)酰?br /> 當只有一個電阻工作時，為中溫?fù)酰?br /> 綜合分析最多可設置3個加熱擋位；
因串聯電路中總電阻等于各電阻之和，且兩個定值電阻均為10Ω，
所以，電路的總電阻：
R串聯＝R+R＝10Ω+10Ω＝20Ω，
因并聯電路中總電阻的倒數等于各分電阻倒數之和，且兩個定值電阻均為10Ω，
所以，電路的總電阻：
R并聯＝＝＝5Ω，
所以最大功率與最小功率的比為：
＝＝＝＝，即最大功率是最小功率的4倍。
故答案為：3；4。
22．（2分）（2020秋?廈門期末）定值電阻R的阻值為10Ω，小燈泡L的I﹣U圖象如圖。若將R和L并聯后接在5V的電源上，則電路的總電流為　0.8　A；若將R和L串聯后接在8V的電源上，則L的電功率為　1.5　W。

【解答】解：（1）若將R和L并聯后接在5V的電源上，由圖象知此時通過小燈泡的電流為IL＝0.3A；
根據歐姆定律I＝知，通過定值電阻R的電流為：
IR＝＝＝0.5A，
根據并聯電路電流的規律知，
干路中的電流是：
I＝IL+IR＝0.3A+0.5A＝0.8A；
（2）若將甲、乙串聯后接在8V電路中，根據串聯電路的電壓等于各部分電壓之和，且通過各電阻的電流相等，由圖可知，此時電路中的電流是I′＝0.3A，小燈泡兩端的電壓為UL′＝5V，此時定值電阻兩端的電壓為：
UR＝I′R＝0.3A×10Ω＝3V，
此時電源電壓為U′＝UL′+UR＝5V+3V＝8V，符合題意；
此時小燈泡的功率為：
PL＝ULI′＝5V×0.3A＝1.5W。
故答案為：0.8；1.5。
三、作圖題（本大題共2小題。每小題2分，共4分）
23．（2分）（2020秋?廈門期末）如圖，在圓圈內選填電流表或電壓表的符號，當開關閉合時電路正常工作。

【解答】解：如圖所示，下邊的圓圈內不能是電流表，否則會造成電源短路，所以下邊的圓圈只能是電壓表；
當開關閉合時電路正常工作，所以上邊的圓圈只能是電流表，此時兩個燈泡并聯，如圖所示：
。
故答案是：如上圖所示。
24．（2分）（2020秋?廈門期末）教室里采用多盞“220V 26W”的LED燈進行照明，提供適當?shù)墓庹諒?qiáng)度和均勻度。將圖中的LED燈和開關接入電路，使開關同時控制兩盞燈正常工作。

【解答】解：由于LED燈的額定電壓為220V，則兩盞燈都能正常工作時，則兩個燈泡是并聯的，開關同時控制兩盞燈，開關串聯在干路上，并且開關接在LED燈和火線之間，如圖所示：

四、簡答題：本題共1小題，共4分。
25．（4分）（2021秋?原州區期末）小鷺把校服洗凈，用手?jǐn)Q出校服上的水。請寫出兩種使校服更快變干的方法及對應的物理知識。
【解答】答：將衣服攤開通過增大液體的表面積加快水分蒸發，掛在向陽處通過提高液體的表面溫度加快水分蒸發，使衣服更快變干。
五、實驗與探究題（本大題共5小題，共28分）
26．（5分）（2020秋?廈門期末）在“探究水的沸騰”實驗中，用圖裝置進行實驗，記錄的數據如下表：
時間t/min
1
2
3
4
5
6
7
8
溫度t/℃
91
94
97
99
100
101
101
101
（1）實驗時記錄數據外還需觀察 　沸騰前后現象　。
（2）實驗中，塑料片的作用是 　減少熱量散失　。
（3）由數據可知：水的沸點為 　101　℃。實驗室大氣壓為1個標準大氣壓，水的沸點不等于100℃是因?yàn)?　燒杯內氣壓大于一個標準大氣壓　。
（4）沸騰前，水升溫越來越慢的原因是 　水溫越高，吸熱越慢　。

【解答】解：（1）探究水的沸騰實驗的目的是探究水的溫度隨時間的變化規律，同時還注意觀察水沸騰前后時的現象。
（2）塑料片可減少熱量散失。
（3）從表格看出，此時水沸騰時溫度是101℃。此時燒杯內的氣壓大于一個標準大氣壓，故水的沸點高于100℃。
（4）沸騰前，水溫越高，熱損失越快。水吸熱越慢。
故答案為：（1）沸騰前后現象；
（2）減少熱損失；
（3）101；燒杯內氣壓大于一個標準大氣壓；
（4）水溫越高，吸熱越慢。
27．（5分）（2020秋?廈門期末）如圖甲為“探究水的凝固”的實驗裝置，燒杯中是正在熔化的用鹽水制成的冰塊，將裝有水的試管放入燒杯中，溫度計甲的示數變化圖象如圖乙。
（1）由圖象可得，水在凝固過程中，溫度的變化規律：　保持不變　。
（2）BC段試管內的冰水混合物的內能 　變小?。ㄌ睢白兇蟆薄ⅰ安蛔儭被颉白冃　保?br /> （3）由圖象可知，水的比熱容 　大于　冰的比熱容。
（4）實驗過程中，溫度計乙的示數變化情況為 　不變　。
（5）試猜想北極嚴寒地區植物的汁液不會凝固的原因：　植物汁液凝固點低　。

【解答】解：（1）由圖象知，水在6min﹣16min凝固，這段時間溫度一直是0℃，所以這段時間溫度不變；
（2）水凝固的特點：放出熱量，溫度不變，BC段試管內的冰水混合物在凝固過程中放出熱量，所以內能減??；
（3）有圖象可知：
在0﹣6min中，水的溫度從15℃變成0℃，假設這段時間放出熱量為Q1，根據Q＝cm△t可知：水的比熱容c水＝＝；
由于燒杯中冰水混合物每分鐘吸熱相等，在16min﹣18min中，試管中冰的溫度從0℃降為﹣10℃，這段時間內冰放出熱量為Q1，同理冰的比熱容：
c冰＝＝，通過比較，c水＞c冰。
（4）因?yàn)闊惺钦谌刍挠名}水制成的冰塊，所以溫度計乙的示數不變，一直為﹣10℃；
（5）植物汁液在很冷的冬季不會凝固，是因?yàn)橹参镏耗厅c(diǎn)低。
故答案是：
（1）保持不變；
（2）變?。?br /> （3）大于；
（4）不變；
（5）植物汁液凝固點低。
28．（6分）（2020秋?廈門期末）“探究電流與電阻的關系”的實驗中，選用器材：電源、電流表、電壓表、定值電阻三個（阻值為5Ω、10Ω、20Ω）、滑動變阻器（10Ω 2A）、開關、導線若干。
（1）圖中電路還有一條導線未連接，請用筆畫線代替導線補充完整。
（2）連接電路時，開關應處于　斷開　狀態，滑動變阻器滑片P移至最右端，這是為了　保護電路　。
（3）在AB間接入5Ω的定值電阻，閉合開關，調節滑動變阻器滑片P，使電壓表示數為1.5V，記錄電流表示數。斷開開關，將AB間5Ω電阻換成10Ω，閉合開關，發現電壓表示數　變大?。ㄌ睢白兇蟆?、“變小”或“不變”），調節滑片P，直至　電壓表示數為1.5V　再次記錄數據。
（4）當AB間換成20Ω的電阻時，無論怎樣移動滑片P，都無法完成實驗，原因是　滑動變阻器的最大阻值太小　。

【解答】解：（1）滑動變阻器一上一下的串聯在電路中，根據I＝＝＝0.3A知，電流表選用小量程，且與滑動變阻器串聯，如下圖：

（2）為了保護電路，連接電路時開關應該斷開，閉合開關前滑動變阻器的滑片滑到最大阻值處，即最右端；
（3）將5Ω的定值電阻換成10Ω定值電阻進行實驗，由分壓原理，電壓表示數增大，根據串聯電壓的規律，應增大變阻器分得的電壓，由分壓原理知，變阻器連入電路中的電阻要增大，故向右移動滑片直至電壓表示數為1.5V；
（4）圖中電池為3節，所以電源電壓為3×1.5V＝4.5V，當AB間換成20Ω的電阻時，
電路的電流為：
I′＝＝＝0.075A，
根據串聯電路電壓的規律知，滑動變阻器兩端的電壓為：
U滑＝U﹣UV＝4.5V﹣1.5V＝3V，
滑動變阻器兩端的電阻為：
R滑＝＝＝40Ω＞10Ω，即變阻器的最大阻值至少為40Ω，
所以當AB間換成20Ω的電阻時，無論怎樣移動滑片P，都無法完成實驗是因?yàn)榛瑒?dòng)變阻器的電阻太小了。
故答案為：（1）見上圖；（2）斷開；保護電路；（3）變大；電壓表示數為1.5 V；（4）滑動變阻器的最大阻值太小。
29．（3分）（2020秋?廈門期末）用一根長15cm粗細均勻的鉛筆芯，探究“電阻大小與長度的關系”。實驗電路如圖甲，電源電壓恒為3V，AB為鉛筆芯，P為鱷魚夾。移動鱷魚夾P，用刻度尺測量鉛筆芯AP段的長度L，閉合開關，記錄電流表的示數。

實驗序號
1
2
3
4
L/cm
15.0
10.0
5.0
3.0
I/A
0.50
0.73
1.50
2.70
電阻R/Ω
6
4.1

1.1
（1）計算表格中第3次測量的電阻值R＝　2　Ω。
（2）請?jiān)趫D乙中畫出R﹣L關系圖象。
（3）根據圖象，可以得到結論：　材料、橫截面積相同時，導體的電阻大小與長度成正比　。
【解答】解：（1）電源電壓為3V，第3次測量的電流值為1.50A，
則根據I＝可得：R＝＝＝2Ω；
（2）根據表中數據描點連線可得R﹣L關系圖象，如圖所示。

（3）根據圖象可知：圖象為過原點的直線，說明材料、橫截面積相同時，導體的電阻大小與長度成正比。
故答案為：（1）2；
（2）如圖：

（3）材料、橫截面積相同時，導體的電阻大小與長度成正比。
30．（8分）（2020秋?廈門期末）在“測量小燈泡的電功率”的實驗中，器材如下：學生電源、小燈泡L（額定電壓2.5V）、定值電阻R（10Ω）、電流表、電壓表、滑動變阻器（10Ω 2A）、開關各一個，導線若干，電路如圖1。
（1）測量小燈泡額定功率時，電壓表示數如圖2，接下來應將滑動變阻器滑片P向　右　端移動。當燈泡正常發光時，電流表示數如圖3，則小燈泡的額定功率為　0.8　W。
（2）實驗過程中，發現小燈泡突然熄滅，電壓表和電流表示數均0，經排查為電流表故障，其故障為　斷路?。ㄌ睢皵嗦贰被颉岸搪贰保?。
（3）由于無法修復故障，請用提供的器材，重新設計電路以完成實驗（若部分器材在實驗中需移動位置，可用虛線表示），將電路圖畫于方框內。
實驗序號
電壓U/V
電流I/A
功率P/W
發光情況
1
2.5


正常發光
2
2.0
0.3
0.6
較暗
3
3.0
0.36
1.08
較亮
（4）完成實驗，數據如上表。實驗過程中電源電壓不變，新設計的電路電源應選擇　8　V擋（學生電源擋位有：2V、4V、6V、8V、10V、12V）。
【解答】解：（1）燈在額定電壓下正常發光，圖中電壓選用小量程，分度值為0.1V，示數為2.3V，小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向右移動，直到電壓表示數為額定電壓；
當燈泡正常發光時，電流表示數如圖3，電流表選用小量程，分度值為0.02A，電流為0.32A，則小燈泡的額定功率為：
P＝UI＝2.5V×0.32A＝0.8W；
（2）若電流表斷路，整個電路斷路，小燈泡熄滅，電壓表和電流表示數均0，符合題意；
若電流表短路，電流表示數為0，而電路為通路，燈發光，電壓表有示數，不符合題意，故其故障為（電流表）斷路；
（3）在沒有電流表的條件下，電壓表與定值電阻R應起到測量電流表的作用，故將R與燈串聯后再和變阻器串聯在電路中，電壓表先與燈并聯，移動滑片，當燈正常發光時（燈的電壓為2.5V），再將電壓表與R并聯，測量出R的電壓，如下所示：

（4）由表中數據知，第2次實驗燈的電壓最小，則變阻器連入電路的電阻最大，變阻器連入電路的電阻最大不超過10Ω，由歐姆定律和串聯電路電壓的規律，電源電壓不超過：
U＝U2+I2（R滑大+R）＝2V+0.3A×（10Ω+10Ω）＝8V；
在第3次實驗中，由歐姆定律和串聯電路電壓的規律，R與燈的電壓為：
ULR＝U3+I3R＝3V+0.36A×10Ω＝6.6V，故電源電壓一定大于6.6V，綜上，結合已知條件，新設計的電路電源應選擇8V擋。
故答案為：（1）右；0.8；（2）斷路；（3）如上圖所示；（4）8。
六、計算題（本大題共3小題，共20分）
31．（6分）（2020秋?廈門期末）如圖電路，電源電壓不變，定值電阻R＝15Ω，小燈泡L標有“12V”字樣，不考慮溫度對燈泡電阻的影響。閉合開關，小燈泡恰能正常發光，電流表示數為1.2A。求：
（1）通電10s電路消耗的電能。
（2）小燈泡的額定功率。

【解答】解：（1）由圖可知：閉合開關，R，L并聯，由于L正常發光，
則根據并聯電路各支路兩端的電壓相等可知：
電源電壓U＝UL額＝12V，
則通電10s電路消耗的電能W＝UIt＝12V×1.2A×10s＝144J；
（2）通過R的電流IR＝＝＝0.8A，
根據并聯電路干路電流等于各支路電流之和可得：
IL＝I﹣IR＝1.2A﹣0.8A＝0.4A，
由于燈泡正常發光，則：
PL額＝PL＝UIL＝12V×0.4A＝4.8W。
答：（1）通電10s電路消耗的電能為144J。
（2）小燈泡的額定功率為4.8W。
32．（6分）（2020秋?廈門期末）12月22日，長征八號運載火箭首飛成功，將廈門大學“海絲一號”等5顆衛星準確送入軌道。火箭離開發射臺時，為了防止高溫火焰對發射臺的影響，“噴水降溫系統”向火箭尾部火焰中心噴水20s，噴水量為400t。
（1）設噴出的水的溫度都是從20℃升高到100℃，水的比熱容為4.2×103J/（kg?℃）。求水升溫過程平均每秒吸收的熱量。
（2）長征八號火箭一子級、二子級發動機分別采用煤油、液氫為燃料。效率分別為η1、η2，煤油的熱值為q1，液氫的熱值為q2。求它們做相等的有用功時各自燃燒煤油和液氫的質量之比。
【解答】解：（1）每秒噴水量為m＝＝20t＝20000kg，
水升溫過程平均每秒吸收的熱量為：Q吸＝cm△t＝4.2×103J/（kg?℃）×20000kg×（100℃﹣20℃）＝6.72×109J。
（2）設消耗的煤油和液氫質量分別為m1，m2，
一子級發動機所做的有用功可表示為：W1＝Q1η1＝m1q1η1，
二子級發動機所做的有用功可表示為：W2＝Q2η2＝m2q2η2，
由W1＝W2可得： m1q1η1＝m2q2η2，
即：＝。
答：（1）水升溫過程平均每秒吸收的熱量為6.72×109J。
（2）它們做相等的有用功時各自燃燒煤油和液氫的質量之比為＝。
33．（8分）（2020秋?廈門期末）學?？萍寂d趣小組學以致用設計了一款金屬電阻溫度計，電路如圖甲。電源電壓恒為24V，電流表、電壓表（0﹣15V），Rt為測溫金屬電阻，它的阻值隨溫度的變化如圖乙。將Rt放入0℃的物體中，調節滑動變阻器R，使電壓表示數為8V，將此處標記為0℃電流表示數為I0。為保證電壓表盤上的溫度刻度均勻分布，需控制電流不變，溫度計每次測量均需調節R使電流表示數保持為I0。
（1）計算I0的大小。
（2）求該溫度計的最高測量溫度。
（3）改變I0的大小，可將溫度計的量程擴大到0℃﹣240℃，則滑動變阻器最大阻值至少應為多少？
【解答】解：（1）根據電路圖可知，Rt與R串聯，電壓表測量Rt兩端電壓；
根據圖乙可知，當t＝0℃時，Rt＝80Ω，且Ut＝8V
則I0＝＝＝0.1A；
（2）測最高溫時，Ut′＝15V
由I＝可得，Rt′＝＝＝150Ω
根據圖乙可得：Rt＝t+80＝0.5t+80
則當Rt′＝150Ω測得溫度計的最高測量溫度：t＝140℃；
（3）當t＝240℃時，由Rt＝0.5t+80得：Rt″＝200Ω
則I0′＝＝＝0.075A，
此時，滑動變阻器對應的阻值為：Rt1＝＝＝120Ω；
當t＝0℃時，Rt＝80Ω
Ut″＝I0Rt＝0.075A×80Ω＝6V
此時，滑動交阻器對應的阻值為Rt2＝＝＝240Ω，即滑動變阻器的最大阻值至少應為240Ω。
答：（1）I0的大小為0.1A。
（2）求該溫度計的最高測量溫度為140℃。
（3）滑動變阻器最大阻值至少應為240Ω。
