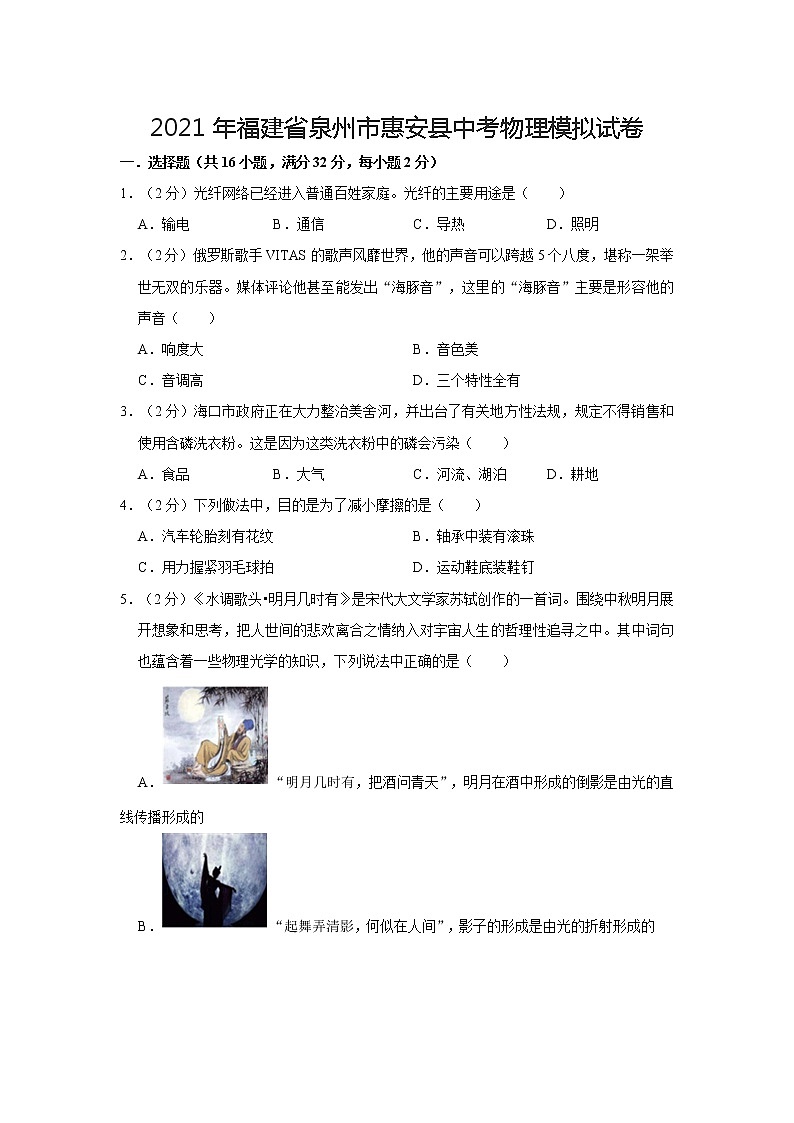

2021年福建省泉州市惠安縣中考物理模擬試卷

這是一份2021年福建省泉州市惠安縣中考物理模擬試卷，共22頁。
1．（2分）光纖網絡已經進入普通百姓家庭。光纖的主要用途是（ ）
A．輸電B．通信C．導熱D．照明
2．（2分）俄羅斯歌手VITAS的歌聲風靡世界，他的聲音可以跨越5個八度，堪稱一架舉世無雙的樂器。媒體評論他甚至能發出“海豚音”，這里的“海豚音”主要是形容他的聲音（ ）
A．響度大B．音色美
C．音調高D．三個特性全有
3．（2分）海口市政府正在大力整治美舍河，并出臺了有關地方性法規，規定不得銷售和使用含磷洗衣粉。這是因為這類洗衣粉中的磷會污染（ ）
A．食品B．大氣C．河流、湖泊D．耕地
4．（2分）下列做法中，目的是為了減小摩擦的是（ ）
A．汽車輪胎刻有花紋B．軸承中裝有滾珠
C．用力握緊羽毛球拍D．運動鞋底裝鞋釘
5．（2分）《水調歌頭?明月幾時有》是宋代大文學家蘇軾創作的一首詞。圍繞中秋明月展開想象和思考，把人世間的悲歡離合之情納入對宇宙人生的哲理性追尋之中。其中詞句也蘊含著一些物理光學的知識，下列說法中正確的是（ ）
A．“明月幾時有，把酒問青天”，明月在酒中形成的倒影是由光的直線傳播形成的
B．“起舞弄清影，何似在人間”，影子的形成是由光的折射形成的
C．“人有悲歡離合，月有陰晴圓缺”，“月圓月缺”是由光的直線傳播形成的
D．“但愿人長久，千里共嬋娟”，共賞的天上明月本身是一個大的光源

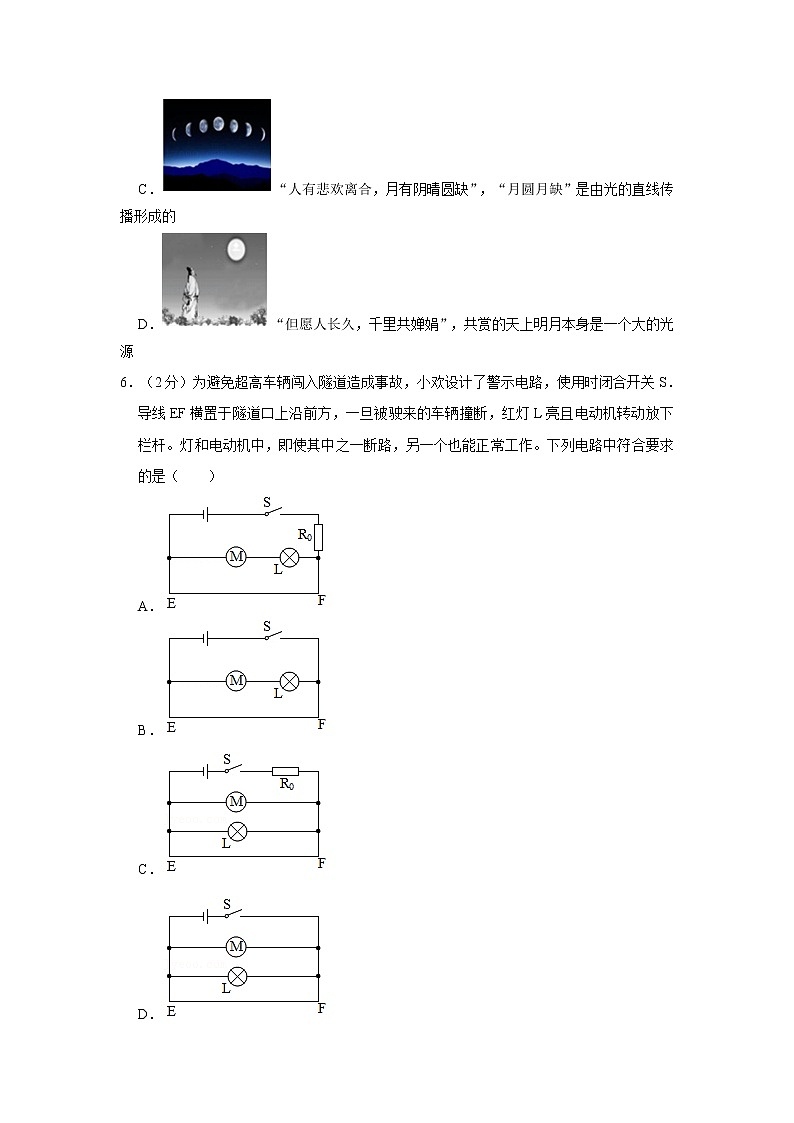

6．（2分）為避免超高車輛闖入隧道造成事故，小歡設計了警示電路，使用時閉合開關S．導線EF橫置于隧道口上沿前方，一旦被駛來的車輛撞斷，紅燈L亮且電動機轉動放下欄桿。燈和電動機中，即使其中之一斷路，另一個也能正常工作。下列電路中符合要求的是（ ）
A．
B．
C．
D．

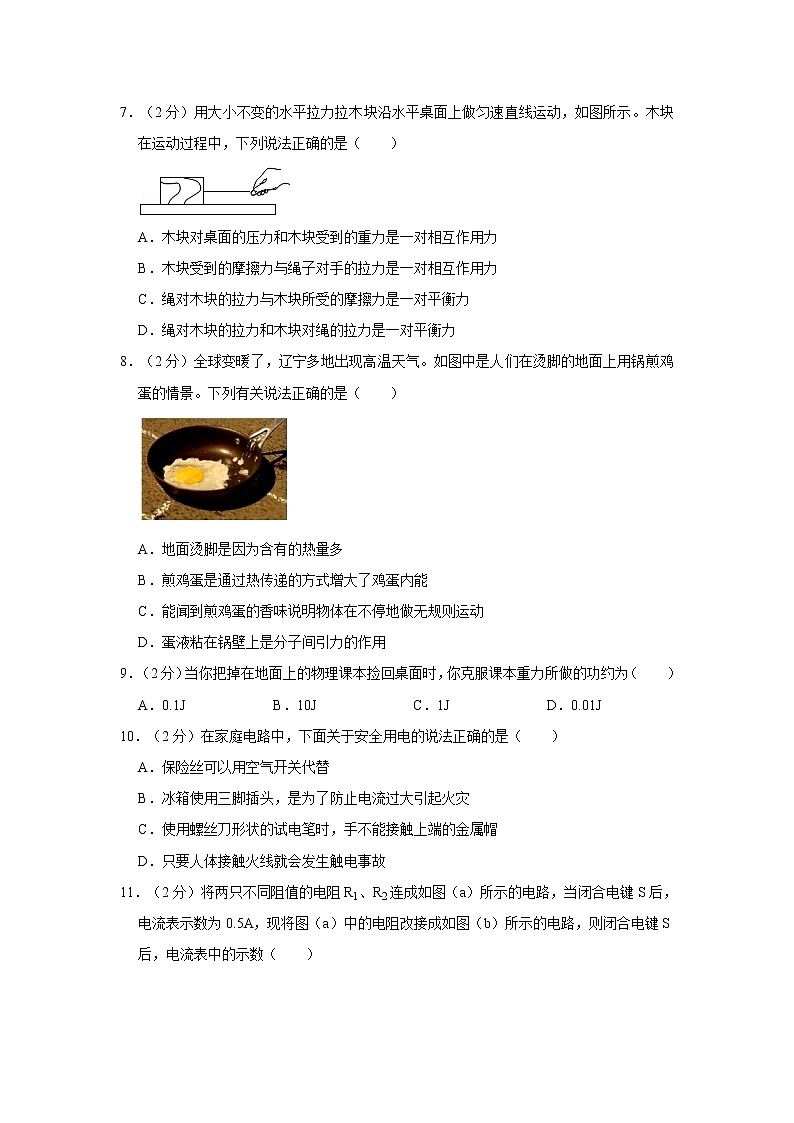

7．（2分）用大小不變的水平拉力拉木塊沿水平桌面上做勻速直線運動，如圖所示。木塊在運動過程中，下列說法正確的是（ ）
A．木塊對桌面的壓力和木塊受到的重力是一對相互作用力
B．木塊受到的摩擦力與繩子對手的拉力是一對相互作用力
C．繩對木塊的拉力與木塊所受的摩擦力是一對平衡力
D．繩對木塊的拉力和木塊對繩的拉力是一對平衡力
8．（2分）全球變暖了，遼寧多地出現高溫天氣。如圖中是人們在燙腳的地面上用鍋煎雞蛋的情景。下列有關說法正確的是（ ）
A．地面燙腳是因為含有的熱量多
B．煎雞蛋是通過熱傳遞的方式增大了雞蛋內能
C．能聞到煎雞蛋的香味說明物體在不停地做無規則運動
D．蛋液粘在鍋壁上是分子間引力的作用
9．（2分）當你把掉在地面上的物理課本撿回桌面時，你克服課本重力所做的功約為（ ）
A．0.1JB．10JC．1JD．0.01J
10．（2分）在家庭電路中，下面關于安全用電的說法正確的是（ ）
A．保險絲可以用空氣開關代替
B．冰箱使用三腳插頭，是為了防止電流過大引起火災
C．使用螺絲刀形狀的試電筆時，手不能接觸上端的金屬帽
D．只要人體接觸火線就會發生觸電事故
11．（2分）將兩只不同阻值的電阻R1、R2連成如圖所示的電路，當閉合電鍵S后，電流表示數為0.5A，現將圖中的電阻改接成如圖所示的電路，則閉合電鍵S后，電流表中的示數（ ）
A．一定大于2A
B．一定小于0.5A
C．一定大于0.5A，但小于1A
D．一定大于1A，但小于2A
12．（2分）為使杠桿平衡在圖示位置，需在A點施加一個力，在如圖所示的四個方向中，不可能使杠桿平衡的力是（ ）
A．F1和F2B．F1和F4C．F2和F3D．F3和F4
13．（2分）如圖所示的電路中電源電壓不變，閉合開關后燈泡正常發光，電壓表和電流表均有示數，滑動變阻器的滑片從中點向右移動的過程中，下列說法正確的是（ ）
A．燈泡的亮度變暗
B．電壓表V與電流表A1示數的乘積變小
C．電壓表V與電流表A2示數的比值變小
D．電流表A2與電流表A1示數之差變小
14．（2分）如圖所示，甲乙兩個質量相同的小球，從相同高度同時開始運動，甲球由靜止釋放，乙球以一水平初速度拋出。甲球下落過程中經過P、Q兩點，忽略空氣阻力，則下列說法錯誤的是（ ）
A．釋放瞬間，兩球的重力勢能相等
B．著地瞬間，兩球的動能相等
C．兩球下落過程中的受力情況相同
D．甲球先后經過在P、Q兩點的機械能相等
15．（2分）某同學使用未調節好橫梁平衡的天平測量物體的質量，后經檢查發現，他的測量結果都比物體的真實值小，造成錯誤的可能因素是在調節橫梁平衡時（ ）
A．未將游碼移至標尺的零刻度線處，而橫梁平衡
B．已將游碼移至標尺的零刻度線處。天平右端的平衡螺母位置偏左
C．已將游碼移至標尺的零刻度線處。天平左端的平衡螺母位置偏左
D．已將游碼移至標尺的零刻度線處。天平右端的平衡螺母位置偏右
16．（2分）如圖所示，通過動滑輪勻速提起重物G時，向三個方向拉動的力分別為F1、F2、F3，則這三個力大小關系是（ ）
A．F1最大B．F2最大C．F3最大D．一樣大
二．填空題（共5小題，滿分12分）
17．（2分）小明站在厚度忽略不計的穿衣鏡前1.5m處，他在鏡中的像是一個與他 （選填“等大”、“放大”或“縮小”）的虛像，像與他之間的距離是 m。
18．（2分）2020年11月24日，“長征五號”遙五運載火箭成功發射探月工程“嫦娥五號”探測器，順利將探測器送入預定軌道。在加速升空階段，相對運載火箭，“嫦娥五號”探測器是 （選填“運動”或“靜止”）的，其在未來的運行、登月、返回等過程中，是通過 與地控中心進行信息傳遞的。
19．（3分）為改善空氣質量，我市環衛處也配備了霧炮車（如圖所示）。霧炮車的原理是利用大型鼓風機向空中噴射水霧，吸附空氣中的PM2.5，若天氣晴好，望向水霧可能會看到美麗“彩虹”，這種現象在物理學上屬于光的 現象，彩虹的最外層 （選填“紅色”或“紫色“）的。水霧噴出后一會兒就消失了，這個物態變化過程需要 （選填“吸熱”或“放熱”）。
20．（2分）ab是一輕質金屬棒，用兩根細導線吊著懸在蹄形磁鐵中間，如圖所示，當開關S置于不同的位置時，可研究不同的電磁現象。電磁感應現象的研究是當開關S接到位置 時（選填“1”或“2”），利用該原理我們制造了 （選填“電動機”或“發電機”）。
21．（3分）如圖，在大小為10N的拉力F的作用下，物體沿水平面向右做勻速直線運動，物體受到的摩擦力是 N，當撤去拉力F時，物體將 ；當重力突然消失，所受拉力F不變，在不計空氣阻力的情況下，物體將 。（填“做加速直線運動”“做減速直線運動”或“做勻速直線運動”）
三．作圖題（共2小題，滿分4分，每小題2分）
22．（2分）如圖所示，F(xiàn)點是凹透鏡的虛焦點，O點是光心，請畫出兩條光線經過凹透鏡的光路圖。
23．（2分）如圖所示的電路，螺線管右端放置一個小磁針，閉合開關后，用“+”“﹣”標出電路中電源右端的極性；用“N”“S”標出小磁針靜止時右端的磁極。
四．解答題（共1小題，滿分4分，每小題4分）
24．（4分）閱讀短文，回答問題：
“翼龍”無人機
“翼龍”無人機是我國自主研制的一種中低空、長航時、多用途無人機。圖中所示是無人機的圖片。
“翼龍“無人機采用正常式氣動布局，大展弦比中單翼，V型尾翼，機身尾部裝有一臺活塞式發動機?！耙睚垺睙o人機的展弦比較大，因此升力較大、誘導阻力較小，巡航升阻比較大，可以長時間在空中滯留。無人機具備全自主平臺，可攜帶各種偵察、測距、電子對抗設備及小型空地打擊武器，可廣泛應用于如災情監視、軍事活動等科學研究領域。
（1）“翼龍“無人機將災情監視、軍事活動等信息通過 （填“超聲波”或“電磁波”）及時傳遞到指揮中心：；
（2）無人機可以長時間在空中滯留的原因是 ；
（3）飛機外形采用流線型設計，目的是使其飛行時機身上表面的氣流速度較 （填“小”或“大”）；
（4）某次災區援助，利用無人機向災區投放救災物資，為了保證物資投放到位，總是要提前投放，這是因為救災物資離開飛機后，由于 還要保持原來的運動狀態，在下落過程中繼續向前運動。
五．實驗探究題（共4小題，滿分20分，每小題5分）
25．（5分）小磊用凸透鏡觀察圖1中的蜻蜓標本。
（1）小磊所看到的像不可能是圖2中的 圖；（選填字母）
（2）小磊若把蜻蜓標本放在距離凸透鏡大于2倍焦距處，他看到的像可能是圖2中的 圖（選填字母）； （選填“照相機”、“幻燈機”或“放大鏡”）正是應用這一原理制成。
26．（4分）在“探究煤油和食用油吸熱能力”的實驗中，請回答：
（1）為方便探究，研究對象煤油和食用油應滿足的條件是：二者初溫和 相同。
（2）如圖所示，除裝置圖中的器材外，還需要的器材有 和 。
（3）實驗中煤油和食用油吸熱多少是通過 來反映的。
（4）實驗中收集到的數據如表：
對比所收集到的實驗數據分析發現：若煤油和食用油加熱相同時間， 升高的溫度高，二者在升高相同的溫度時， 需要加熱的時間長。由此可得探究的實驗結論是 。物理學中，物質的這種特性用比熱容這個物理量來描述。
（5）本實驗所采用的研究方法有 （寫一種即可）。
27．（7分）疫情期間，醫生建議多吃雞蛋、牛奶等高蛋白食物，可以提高人體免疫力。小明每天早晨喝牛奶，并對牛奶的密度進行了測量。
（1）小明把天平放在 上，游碼放在標尺左端的零刻線處，發現指針的偏向如圖甲所示，則應該向 （選填“左”或“右”）調節平衡螺母，使天平平衡。
（2）小明先用天平測出空燒杯的質量，天平平衡時右盤中的砝碼數和游碼的位置如圖乙所示為 g。
（3）在燒杯中倒入適量的牛奶，用天平測出燒杯和牛奶的總質量為76.2g；將燒杯中的牛奶全部倒入量筒中，如圖丙所示，則量筒內牛奶的體積是 cm3，所測牛奶的密度為 kg/m3。
（4）小紅認為小明用這種方法測出的牛奶密度會 （選填“偏大”或“偏小”），理由是 ；為了減小這一誤差，只需要增加一步 操作即可。（填字母代號）
A．測量量筒和液體的總質量
B．測量倒完液體后燒杯的質量
C．把液體倒回燒杯，測量燒杯和液體的總質量
28．（4分）某型號電熱水瓶具有加熱、保溫、電動出水及干燒斷電功能。其簡化電路如圖所示。S1是壺底溫控開關，通常閉合，當壺底發熱盤的溫度達到120℃自動斷開。S2是壺壁溫控開關，按下時對水加熱，水燒開后自動斷開，電熱水瓶處于保溫狀態。S3是電動出水開關，按下時閉合，電磁泵將水抽出。已知電熱水瓶保溫功率為50W，加熱功率為1000W。求：
（1）電熱水瓶處于保溫狀態且不抽水時，電路中的電流？
（2）電磁泵的銘牌上標有“12V 6W”的字樣，為保證電磁泵能正常工作，求串聯電阻R3的阻值；
（3）若水燒開后，S2沒能自動斷開，水會燒干。已知發熱盤質量為0.5kg，比熱容為0.5×103J/（kg?℃），水燒干瞬間，發熱盤的溫度為110℃，不計熱量損失，瓶里的水燒干后，經過多長時間，S1才會斷開？
六．計算題（共3小題，滿分20分）
29．（6分）小華家買了一個家用電吹風，其簡化電路如圖所示，主要技術參數如下表。請你完成下列問題。
（1）電熱絲是利用電流的 效應工作的。
（2）當電吹風吹冷風時，正常工作5min消耗的電能是多少？
（3）當選擇開關旋至何處時，電吹風正常工作的功率最大？此時通過電路的總電流是多大？
30．（6分）小新同學設計了如圖的模擬電路對追光燈的工作情況進行探究。已知L1標有“12V6W”字樣，L2標有“12V12W”字樣，電流表的量程為0～0.6A，電壓表的量程為0～15V，滑動變阻器R0的規格為“200Ω1A”。（不考慮燈絲電阻隨溫度的變化）
（1）閉合開關S、S1，斷開開關S2，調節滑動變阻器R0，當R0接入電路的阻值為12Ω時，燈L1恰好正常發光，求電源電壓為多少？
（2）閉合開關S、S2，斷開開關S1，調節滑動變阻器R0，燈L2恰好正常發光，此時R0接入電路的阻值為多少Ω？
（3）閉合開關S、S1，斷開開關S2，為了保證整個電路的安全，滑動變阻器的阻值取值范圍是多少？
31．（8分）重慶輕軌9號線施工工地某型號貨車部分參數如表所示，貨車司機在執行一次運輸任務時，開著裝滿沙子的貨車在一段平直的公路上以36km/h的速度勻速行駛，貨車在這段公路上行駛時所受阻力為車重的0.03倍（ρ沙＝2.5×103kg/m3），試求：
（1）貨車牽引力所做的功的功率；
（2）按照規定，我國載貨車輛的輪胎對地面的壓強應控制在7×105Pa以內，請通過計算判斷這輛車是否超載？
參考答案
一．選擇題（共16小題，滿分32分，每小題2分）
1．解：光導纖維是很細的玻璃絲，通常數條光纖并成一束在敷上保護層，制成光纜，用來傳達電視、電話和網絡信號。
故選：B。
2．解：海豚音，顧名思義是海豚的一種相近的聲音，它是一種頻率很高的聲音，幾乎是人的聲音的極限，聲音的高低稱為音調，音調與頻率有關，頻率高音調高，故C正確，ABD錯誤。
故選：C。
3．解：由于城市工業廢水和生活污水還有大量的磷，造成水污染，對環境和人類的危害也相當嚴重。
故選：C。
4．解：A、汽車輪胎刻有花紋，在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。故A錯誤；
B、軸承中裝有滾珠是用滾動代替滑動來減小摩擦，故B正確；
C、用力握緊羽毛球拍，在接觸面粗糙程度一定時，通過增大壓力來增大摩擦力；故C錯誤；
D、運動鞋底裝鞋釘，在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。故D錯誤。
故選：B。
5．解：
A、酒中明月倒影，屬于平面鏡成像，是由光的反射形成的，故A錯誤；
B、影子是由光的直線傳播過程中，遇到不透明物體，阻擋了光的傳播，在其后邊形成的一個黑色的區域，故B錯誤；
C、月亮本身并不發光，不是光源，是因為反射了太陽光才被人看見的，故C正確；
D、太陽發出的光射到月亮上發生反射，然后射入人的眼睛，所以，不屬于平面鏡成像，故D錯誤。
故選：C。
6．解：導線EF橫置于隧道口上沿前方，一旦被駛來的車輛撞斷，紅燈L亮且電動機轉動放下欄桿，
說明EF斷開之后，電動機與指示燈是通路，EF斷開之前，電動機與指示燈被短路，
則導線EF與電動機和指示燈并聯，
燈和電動機中，即使其中之一斷路，另一個也能正常工作，
說明指示燈與電動機互不影響，能獨立工作，電動機與指示燈是并聯的，
為防止EF斷開之前電源被短路，電路干路中要接入保護電阻，由圖示電路圖可知，C符合要求。
故選：C。
7．解：A、木塊對桌面的壓力和木塊受到的重力，二力方向相同，因此不是一對相互作用力。故A錯誤；
B、木塊受到的摩擦力與繩子對手的拉力，二力方向相同，因此不是一對相互作用力。故B錯誤；
C、木塊做勻速直線運動，木塊受到繩的拉力與桌面的摩擦力作用，此二力為一對平衡力。故C正確；
D、繩對木塊的拉力和木塊對繩的拉力，是一對相互作用力。故D錯誤。
故選：C。
8．解：A、熱量是一個過程量，只有在物體發生熱傳遞時，我們才用熱量這個概念，不能說物體含有熱量，故A錯誤；
B、煎雞蛋時，雞蛋吸收熱量內能增加，是通過熱傳遞方式實現的，故B正確；
C、煎雞蛋時，聞到雞蛋的香味是擴散現象，說明分子在不停地做無規則運動，故C正確；
D、蛋液粘在鍋壁上說明了分子間有引力，故D正確。
故選：BCD。
9．解：克服課本重力所做的功W＝Gh＝mgh＝0.2kg×10N/kg×0.5m＝1J。
故選：C。
10．解：
A、空氣開關、保險絲的作用都是在電路中電流過大時自動地切斷電路，對電路起保護作用，所以可以用空氣開關代替保險絲；故A正確；
B、冰箱使用三腳插頭，是為了將冰箱的金屬外殼接地，防止因外殼漏電而發生觸電事故；故B錯誤；
C、使用螺絲刀形狀的試電筆時，手指必須觸到試電筆上端的金屬帽（又叫筆尾金屬體）；故C錯誤。
D、人體接觸火線時不一定就觸電，比如人站在干燥的木凳上單手接觸火線時，電流不能在人體形成回路，不會觸電；故D錯誤。
故選：A。
11．解：由電路圖可得I1＝，
由電路圖可得電路的總電阻R＝，
電路中的電流I2＝＝，
則＝＝＝＝＝＝+4，
因R1≠R2，
所以，＞4，
即I2＞4I1＝4×0.5A＝2A。
故選：A。
12．解：F1和F2使杠桿轉動的方向與重物與杠桿轉動的方向相反，可以使杠桿平衡；F3的力臂為零，不能使杠桿平衡；F4使杠桿轉動的方向與重物與杠桿轉動的方向相同，不能使杠桿平衡；
故ABC不符合題意，D符合題意。
故選：D。
13．解：由電路圖可知，燈泡與滑動變阻器并聯，電流表A2測干路電流，電流表A1測變阻器支路的電流，電壓表V測電源兩端的電壓；
A、因并聯電路中各支路獨立工作、互不影響，所以滑片移動時通過燈泡的電流和實際功率不變，則燈泡的亮度不變，故A錯誤；
B、由電源電壓不變可知，滑片移動時電壓表V的示數不變，
滑動變阻器的滑片從中點向右移動的過程中，變阻器接入電路中的電阻變大，
由I＝可知，通過變阻器的電流變小，電流表A1示數變小，則電壓表V與電流表A1示數的乘積變小，故B正確；
C、因并聯電路中干路電流等于各支路電流之和，且通過燈泡的電流不變，所以干路電流變小，即電流表A2的示數變小，則電壓表V與電流表A2示數的比值變大，故C錯誤；
D．因電流表A2與電流表A1示數之差等于通過燈泡的電流，所以由通過燈泡的電流不變可知，其差值不變，故D錯誤。
故選：B。
14．解：A、釋放瞬間，兩球所處高度相同，質量相同，所以兩球的重力勢能相等，故A正確；
B、忽略空氣阻力，兩球在下落過程中機械能都是守恒的；兩球一開始的重力勢能相等，但乙球具有一定的水平速度，因此還具有一定的動能，所以乙球的機械能更大，最終著地瞬間的動能也較大，故B錯誤；
C、不計空氣阻力，兩球在空中只受重力的作用，因此，兩球下落過程中的受力情況相同，故C正確；
D、不計空氣阻力，甲球的機械能守恒，因此，甲球先后經過在P、Q兩點的機械能相等，故D正確。
故選：B。
15．解：A、游碼未移到標尺的零刻線處，說明一開始就有了一定的示數，而這部分示數最終會計算在測量的結果之內，所以測量結果會偏大。故A錯誤；
B、已將游碼移至標尺的零刻度線處。天平右端的平衡螺母位置偏左，指針偏向左側，說明一開始左側的質量就偏大，所以測量結果會偏大；故B錯誤；
C、已將游碼移至標尺的零刻度線處。天平左端的平衡螺母位置偏左，說明一開始左側的質量就偏大，所以測量結果會偏大；故C錯誤；
D、已將游碼移至標尺的零刻度線處。天平右端的平衡螺母位置偏右，說明一開始右側的質量就偏大，所以測量時，右側放上較小的砝碼就會平衡，故測量結果會偏小；故D正確；
故選：D。
16．解：固定繩子的一端與動滑輪接觸的地方為支點，各力臂如下：
可知，F(xiàn)1的力臂為直徑，力臂最大，F(xiàn)2的力臂較大，F(xiàn)3的力臂最小，由杠桿平衡條件知，當阻力與阻力的力臂的乘積一定時，動力臂越大，動力越小。故三個力的關系為：F1＜F2＜F3。
故選：C。
二．填空題（共5小題，滿分12分）
17．解：根據平面鏡成像特點，物體在平面鏡中成虛像，物像到平面鏡的距離相等，所以小明在平面鏡中成的是等大的虛像，小明到平面鏡的距離是1.5m，小明的像到平面鏡的距離也是1.5m，所以他的像與他之間的距離是3m。
故答案為：等大；3。
18．解：在加速升空階段，相對運載火箭，“嫦娥五號”探測器的位置不變，是靜止的，其在未來的運行、登月、返回等過程中，是通過電磁波與地控中心進行信息傳遞的。
故答案為：靜止；電磁波。
19．解：彩虹是由光的折射形成的，屬于光的色散現象，彩虹的最外層是紅色；水霧噴出后一會兒就消失了，水霧是液態的小水珠，變成了水蒸氣，屬于汽化現象，汽化吸熱。
故答案為：色散；紅色；吸熱。
20．解：如圖所示的裝置中，金屬棒ab用兩根細導線連接后懸掛在蹄形磁體兩極之間，把單刀雙擲開關S擲向1時，看到金屬棒ab運動，即表明通電導線在磁場中受力的作用；把單刀雙擲開關S擲向2，金屬棒ab做切割磁感線時，電路中會產生電流，這是電磁感應現象，發電機就是利用該原理制成的。
故答案為：2；發電機。
21．解：在拉力F＝10N的作用下，物體沿水平面向右做勻速直線運動，由物體受到的摩擦力與拉力是一對平衡力，為10N；
當撤去拉力F時，物體只受摩擦力的作用，受力不平衡，故物體將做減速直線運動，此時，假設重力突然消失，由壓力消失，摩擦力也消失，拉力不變，在不計空氣阻力的情況下，物體在拉力的作用下做加速運動。
故答案為：10；做減速直線運動；做加速直線運動。
三．作圖題（共2小題，滿分4分，每小題2分）
22．解：經過光心的光線傳播方向不變；射向另外一側虛焦點的光線經過凹透鏡折射，折射光線平行于主光軸，如下圖：
23．解：根據電流表的電流是從正接線柱流入，從負接線柱流出，得出電源的右端為正極；
電流是由螺線管的右邊流入的，根據安培定則，伸出右手四指彎曲指向電流的方向，大拇指所指的方向﹣﹣通電螺線管的左端為N極，右端為S極；
根據磁極間的相互規律，靠近通電螺線管右端（S極）的為小磁針的N極，則小磁針的右端為S極，如圖所示：
四．解答題（共1小題，滿分4分，每小題4分）
24．解：（1）翼龍無人機將災情監視、軍事活動等信息傳遞給指揮中心，應用的是電磁波；
（2）無人機的展弦比較大，因此升力較大、誘導阻力較小，巡航升阻比較大，可以長時間在空中滯留；
（3）觀察無人機的圖片可知，飛機上表面凸起，飛機在飛行時上表面空氣流經的路程長，空氣流速大，根據氣體流速和壓強的關系可知，說明上表面比下表面受到的氣壓小，上表面比下表面受到的壓力小，從而獲得升力。
（4）機投放救災物資前，救災物資和飛機有相同的速度。救災物資離開飛機后，由于慣性還要保持原來的運動狀態，在下落的過程中繼續向前運動。為了保證救災物資投放到位，所以需要提前投放。
故答案為：（1）電磁波；（2）升力較大、誘導阻力較小，巡航升阻比較大；（3）大；（4）慣性。
五．實驗探究題（共4小題，滿分20分，每小題5分）
25．解：（1）A是倒立放大的像，B是正立放大的像，C是倒立縮小的像，D是正立縮小的像，根據凸透鏡成像規律可知，D不可能看到；
（2）小磊若把蜻蜓標本放在距離凸透鏡大于2倍焦距處，則所成的像是倒立、縮小的實像，故看到的像可能是圖2中的C；照相機正是應用這一原理制成。
故答案為：（1）D；（2）C；照相機。
26．解：（1）根據比較吸熱能力的兩種方法，要控制不同物質的質量相同，故研究對象煤油和食用油除應滿足初溫相同外，還要求質量相同；
（2）根據轉換法，通過加熱時間的長短來比較吸熱多少，如圖，除裝置圖中的器材外，還需要的一種器材是秒表和天平；
（3）根據轉換法，實驗中煤油和食用油吸熱多少是通過加熱時間來反映的；
（4）對比三次所收集到的實驗數據發現：若煤油和食用油加熱相同時間，如5min，食用油升高10℃，煤油升高的溫度不到10℃，故煤油和食用油加熱相同時間，食用油升高的溫度高；
二者在每次升高相同的溫度時，煤油加熱時間長，故煤油需要吸收的熱量多，根據比較吸熱能力的第一種方法，最終可得出的實驗結論是：煤油的吸熱能力大于食用油的吸熱能力；
（5）由（1）知此實驗用到了控制變量法，由（2）（3）知此實驗用到了轉換法。
故答案為：（1）質量；（2）秒表；天平；（3）加熱時間；（4）食用油；煤油；煤油的吸熱能力大于食用油的吸熱能力；（5）控制變量法（轉換法）。
27．解：（1）天平放在水平臺上，游碼歸零，指針偏向分度盤的右側，說明天平的右端下沉，左端上翹，平衡螺母向上翹的左端移動，使指針指在分度盤的中線處，天平平衡。
（2）燒杯和剩余牛奶的質量：m''＝20g+10g+4.2g＝34.2g，
量筒中牛奶的質量：m＝m'﹣m''＝76.2g﹣34.2g＝42g，
（3）量筒內牛奶的體積：V＝40ml＝40cm3；
牛奶的密度：ρ＝＝＝1.05g/cm3＝1.05×103kg/m3；
（4）將燒杯內的牛奶倒入量筒中時，不能倒干凈，所以測量的牛奶體積偏小，質量數據準確，根據密度公式ρ＝可知，所測密度偏大；
為了減小這一誤差，只需要測量倒完牛奶后燒杯的質量，然后再計算即可，故選B。
故答案為：（1）水平臺；左；（2）34.2；（3）40；1.05×103；（4）偏大； 燒杯中牛奶倒入量筒中時會有殘留，致使體積測量值偏小，由ρ＝可知，質量一定時，密度測量值偏大；B。
28．解：由圖和題意可知，閉合開關S1和S2，電阻R1和R2并聯，處于加熱狀態；
只閉合開關S1時，只有電阻R2工作，處于保溫狀態；
只閉合開關S1和S3時，電動機和電阻R3串聯后與R2并聯，
（1）電熱水瓶處于保溫狀態且不抽水時，只有電阻R2工作，
根據P＝UI可得電路中的電流為：
I保溫＝＝≈0.23A；
（2）只閉合開關S1和S3時，電動機和電阻R3串聯后與R2并聯，根據并聯電路電壓規律，電動機和電阻R3串聯部分電壓為U＝220V，已知此時電磁泵兩端電壓為12V，
則由串聯電路電壓的規律可得，電阻R3兩端的電壓：
U3＝U﹣U泵＝220V﹣12V＝208V，
由P＝UI知電磁泵的電流為：
I＝＝＝0.5A，
由根據歐姆定律知串聯電阻R3的阻值為：
R3＝＝＝416Ω；
（3）瓶里的水燒干后，發熱盤吸收的熱量：
Q吸＝cm（t﹣t0）＝0.5×103J/（kg?℃）×0.5kg×（120℃﹣110℃）＝2500J；
瓶里的水燒干后，S2沒有自動斷開（仍然是加熱狀態），不計熱損失，電流產生的熱量全部被發熱盤吸收，即W＝Q吸，
由P＝可得，水燒干后到S1斷開所需的時間：
t′＝＝＝＝2.5s。
答：（1）電熱水瓶處于保溫狀態且不抽水時，電路中的電流為0.23A；
（2）串聯電阻R3的阻值為416Ω；
（3）若水燒開后，S2沒有自動斷開，則瓶里的水燒干后，經過2.5s時間，S1才會斷開。
六．計算題（共3小題，滿分20分）
29．解：
（1）電流流過電熱絲時會發熱，所以電熱絲是利用電流的熱效應而工作的；
（2）t＝5min＝5×60s＝300s，
由P＝可得，電吹風吹冷風時，消耗的電能為：W冷＝P冷t＝120W×300s＝3.6×104J；
（3）由圖知，開關旋至AB處時，電吹風正常工作且處于吹熱風狀態，此時總功率最大，
由P＝UI可得，此時電路中的總電流：I＝＝≈4.5A。
答：（1）熱；
（2）當電吹風吹冷風時，正常工作5min消耗的電能是3.6×104J；
（3）選擇開關旋至AB處時，電吹風正常工作的功率最大；此時通過電路的總電流是4.5A。
30．解：（1）閉合開關S、S1，斷開開關S2時，燈泡L1與滑動變阻器R0串聯，電壓表測R0兩端的電壓，電流表測電路中的電流，
當R0接入電路的阻值為12Ω時，燈L1恰好正常發光，其兩端的電壓U1＝12V，功率P1＝6W，
因串聯電路中各處的電流相等，
所以，由P＝UI可得，電路中的電流I1＝＝＝0.5A，
因串聯電路中總電壓等于各分電壓之和，
所以，由I＝可得，電源的電壓U＝U1+I1R0＝12V+0.5A×12Ω＝18V；
（2）閉合開關S、S2，斷開開關S1時，燈泡L2與滑動變阻器R0串聯，電壓表測R0兩端的電壓，電流表測電路中的電流，
由燈L2恰好正常發光可知，其兩端的電壓U2＝12V，功率P2＝12W，
此時電路中的電流I2＝＝＝1A，
此時R0兩端的電壓U0＝U﹣U2＝18V﹣12V＝6V，
此時R0接入電路的阻值R0′＝＝＝6Ω；
（3）燈泡L1的電阻R1＝＝＝24Ω，
閉合開關S、S1，斷開開關S2時，燈泡L1與滑動變阻器R0串聯，電壓表測R0兩端的電壓，電流表測電路中的電流，
因燈泡L1正常發光時的電流0.5A小于電流表的量程0.6A，
所以，電路中的最大電流為0.5A，此時滑動變阻器接入電路中的電阻最小為12Ω，
當電壓表的示數U0″＝15V時，滑動變阻器接入電路中的電阻最大，
此時燈泡L1兩端的電壓U1′＝U﹣U0″＝18V﹣15V＝3V，
此時電路中的電流I3＝＝，即＝，解得：R0″＝120Ω，
所以，滑動變阻器的阻值取值范圍是12Ω～120Ω。
答：（1）電源電壓為18V；
（2）此時R0接入電路的阻值為6Ω；
（3）滑動變阻器的阻值取值范圍是12Ω～120Ω。
31．解：
（1）沙子的重力：G＝mg＝ρVg＝2.5×103kg/m3×10m3×10N/kg＝2.5×105N，
車與沙子的總重：G總＝G沙+G車＝2.5×105N+5×104N＝3.0×105N，
貨車在做勻速直線運動，貨車在這段公路上行駛時所受阻力為車重的0.03倍，所以牽引力：F＝f＝0.03G總＝0.03××3.0×105N＝9000N；
貨車的速度v＝36km/h＝10m/s；
貨車牽引力所做的功的功率為：P＝＝＝Fv＝9000N×10N/kg＝9×104W；
（2）貨車對地面的壓力等于自身總重力，貨車對地面的壓強為：p＝＝＝＝1×106Pa；
按照規定，我國載貨車輛的輪胎對地面的壓強應控制在7×105Pa以內，所以貨車超載了。
答：（1）貨車牽引力做功的功率是9×104W；
（2）貨車對地面的壓強是1×106Pa，按照規定，我國載貨車輛的輪胎對地面的壓強應控制在7×105Pa以內，所以貨車超載了。
升高5℃加熱時間/min
升高10℃加熱時間/min
升高20℃加熱時間/min
煤油
3
7
15
食用油
2
5
11
熱風溫度
50～75℃
額定功率
熱風：1000W
冷風：120W
額定電壓
220V
質量
0.5kg
自重
5×104N
車輪個數
10
每個輪胎觸地面積
3×10﹣2m2
車廂容積
10m3
