2021年福建省泉州市九年級上學期物理期中聯考試卷

這是一份2021年福建省泉州市九年級上學期物理期中聯考試卷，共20頁。試卷主要包含了單項選擇題，填空題，作圖題，簡答題，實驗題，計算題等內容，歡迎下載使用。

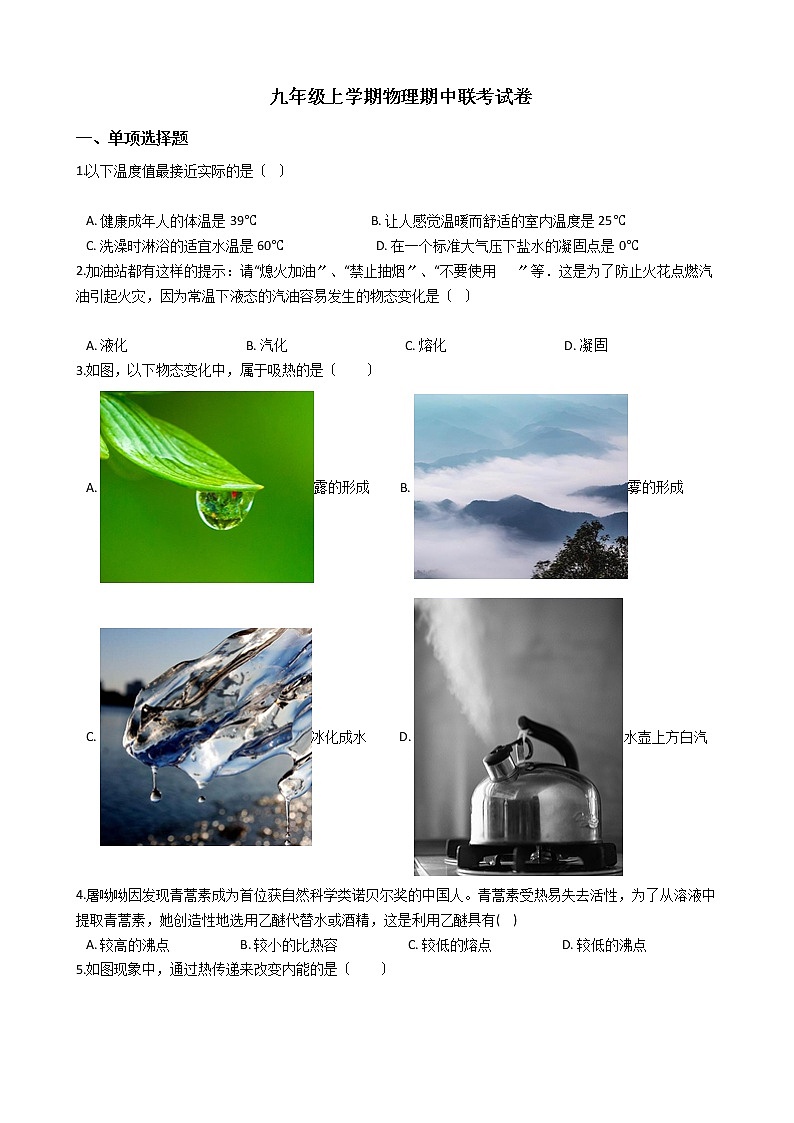

? 九年級上學期物理期中聯考試卷
一、單項選擇題
1.以下溫度值最接近實際的是〔? 〕

A.?健康成年人的體溫是39℃???????????????????????????????????B.?讓人感覺溫暖而舒適的室內溫度是25℃
C.?洗澡時淋浴的適宜水溫是60℃????????????????????????????D.?在一個標準大氣壓下鹽水的凝固點是0℃
2.加油站都有這樣的提示：請“熄火加油〞、“禁止抽煙〞、“不要使用 〞等．這是為了防止火花點燃汽油引起火災，因?yàn)槌叵乱簯B(tài)的汽油容易發生的物態變化是〔? 〕

A.?液化?????????????????????????????????????B.?汽化?????????????????????????????????????C.?熔化?????????????????????????????????????D.?凝固
3.如圖，以下物態變化中，屬于吸熱的是〔　　〕
A.?露的形成 ?????B.?霧的形成
C.?冰化成水 ?????D.?水壺上方白汽
4.屠呦呦因發現青蒿素成為首位獲自然科學類諾貝爾獎的中國人。青蒿素受熱易失去活性，為了從溶液中提取青蒿素，她創造性地選用乙醚代替水或酒精，這是利用乙醚具有(??? )
A.?較高的沸點??????????????????????B.?較小的比熱容??????????????????????C.?較低的熔點??????????????????????D.?較低的沸點

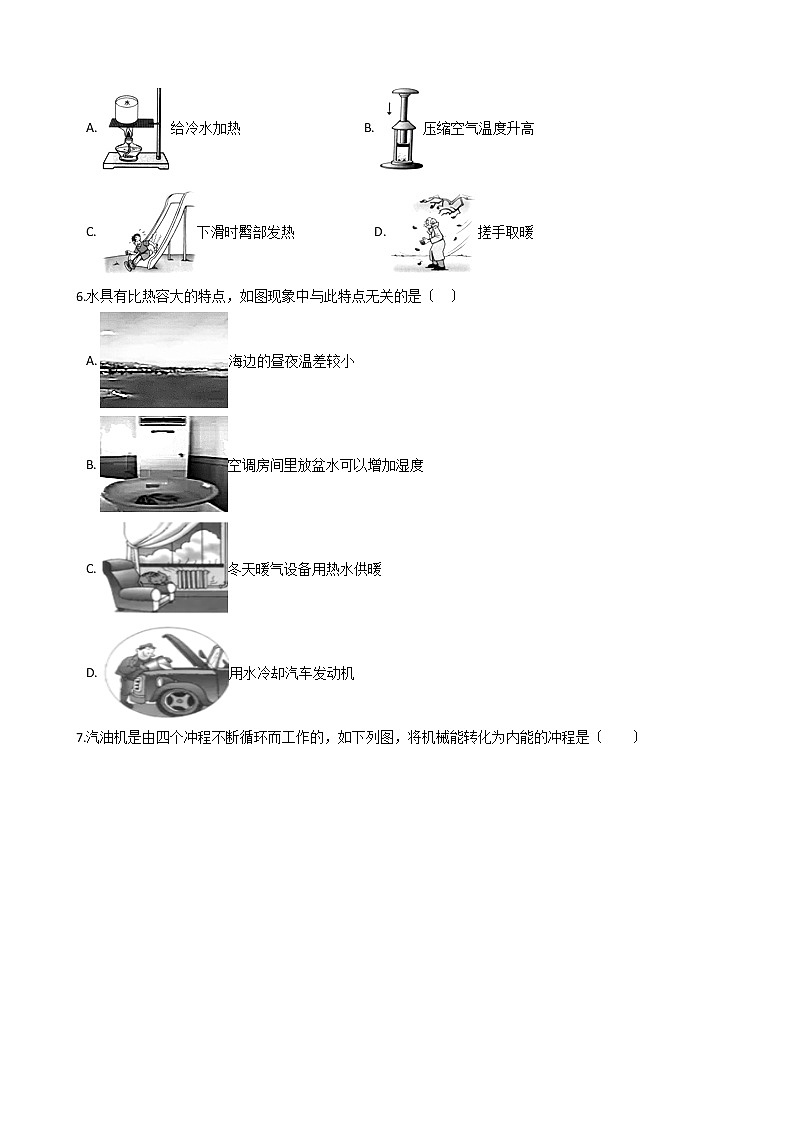

5.如圖現象中，通過熱傳遞來改變內能的是〔　　〕
A.?給冷水加熱??????????????????????????????????????B.?壓縮空氣溫度升高
C.?下滑時臀部發熱?????????????????????????D.?搓手取暖
6.水具有比熱容大的特點，如圖現象中與此特點無關的是〔?? 〕
A.?海邊的晝夜溫差較小
B.?空調房間里放盆水可以增加濕度
C.?冬天暖氣設備用熱水供暖
D.?用水冷卻汽車發動機

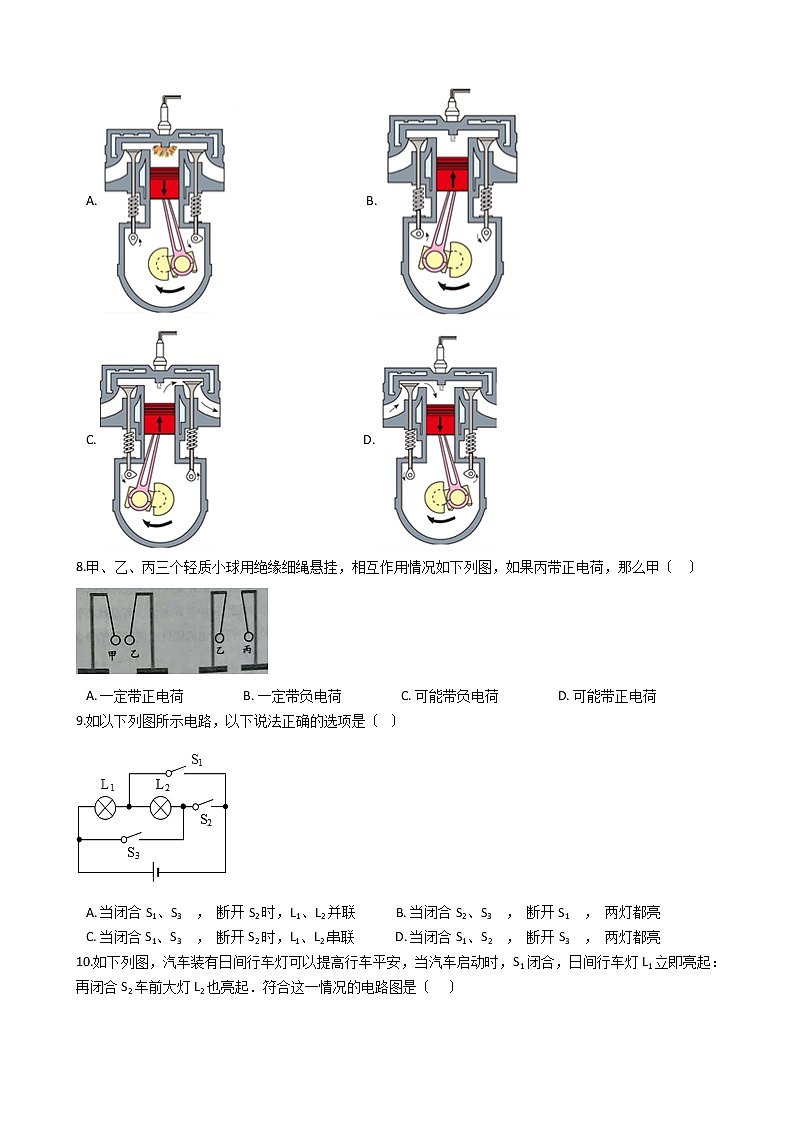

7.汽油機是由四個沖程不斷循環而工作的，如下列圖，將機械能轉化為內能的沖程是〔　　〕
A.?????????????????????????????????????????B.?
C.????????????????????????????????????????????D.?
8.甲、乙、丙三個輕質小球用絕緣細繩懸掛，相互作用情況如下列圖，如果丙帶正電荷，那么甲〔?? 〕

A.?一定帶正電荷??????????????????B.?一定帶負電荷??????????????????C.?可能帶負電荷??????????????????D.?可能帶正電荷
9.如以下列圖所示電路，以下說法正確的選項是〔? 〕

A.?當閉合S1、S3 ， 斷開S2時，L1、L2并聯????????????B.?當閉合S2、S3 ， 斷開S1 ， 兩燈都亮
C.?當閉合S1、S3 ， 斷開S2時，L1、L2串聯????????????D.?當閉合S1、S2 ， 斷開S3 ， 兩燈都亮
10.如下列圖，汽車裝有日間行車燈可以提高行車平安，當汽車啟動時，S1閉合，日間行車燈L1立即亮起：再閉合S2車前大燈L2也亮起．符合這一情況的電路圖是〔??? 〕

A.???????????B.???????????C.???????????D.?
11.關于對公式 的理解，以下說法中正確的選項是〔?? 〕
A.?導體的電阻與加在導體兩端的電壓成正比
B.?導體的電阻與通過導體的電流成反比
C.?導體的電阻與加在導體兩端的電壓成正比，通過導體的電流成反比
D.?導體的電阻與加在導體兩端的電壓、通過導體的電流都無關
12.如下列圖，長度相同、橫截面積不同的鐵棒AB和CD連接在一起接入電路中，那么以下說法正確的選項是〔　　〕

A.?AB段電阻大，電流小??????????????????????????????????????????B.?CD段電阻大，電流小
C.?AB段電阻大，電流與CD段相等??????????????????????????D.?CD段電阻大，電流與CD段相等
13.小明在實驗室里連接了如下列圖的電路，對此電路的認識，正確的選項是〔?? 〕

A.?小燈泡并聯，電壓表測電源電壓?????????????????????????B.?小燈泡串聯，電壓表測L2的電壓
C.?假設燈L1短路，那么電壓表示數為零?????????????????????????D.?假設燈L2短路，那么電壓表示數為3V
14.右圖是電阻甲和乙的 圖像，小明對圖像信息做出的判斷，正確的選項是 〔?? 〕

A.?當甲兩端電壓為0.5V時，通過它的電流為0.3A
B.?當乙兩端電壓為2.5V時，其電阻值為10Ω
C.?將甲和乙串聯，假設電流為0.3A，那么它們兩端的電壓為2V
D.?將甲和乙并聯，假設電壓為1V，那么它們的干路電流為0.4A
15.在如下列圖的電路中，電源電壓保持不變，閉合開關，當滑動變阻器的滑片P向右移動時 〔?? 〕

A.?示數變大， 示數變小， 與 示數的比值不變
B.?示數變小， 示數變小， 與 示數的比值不變
C.?示數變小， 示數變大， 與 示數的比值變小
D.?示數不變， 示數變小， 與 示數的比值變大
16.在如圖甲所示電路中，當閉合開關后，兩個電壓表指針偏轉均為上圖乙所示，那么電燈L1和L2兩端的電壓分別為

A.?7.2V? 1.8V?????????????????????????B.?9V??? 1.8V?????????????????????????C.?1.8V? 7.2V?????????????????????????D.?9V??? 7.2V
二、填空題
17.氣鍋雞是云南的名菜之一，“舌尖上的中國〞曾播放過．其做法是：將盛有小雞塊和佐料的氣鍋〔如圖〕放在盛有清水的湯鍋之上，再放到火上蒸．為了保持雞肉原汁原味，主要是蒸氣通過氣鍋中間的氣嘴將雞蒸熟．湯汁是蒸氣 ?????? 〔選填“吸熱〞或“放熱〞〕后? ?????? 〔填物態變化名稱〕而形成的．

18.南海探明有大量的“可燃冰〞，同等條件下，“可燃冰〞完全燃燒放出的熱量到達煤氣的數十倍，說明“可燃冰〞的________很大；以10倍的關系粗略計算，2kg“可燃冰〞完全燃燒放出的熱量可以使________kg的水從20℃加熱至60℃?！瞦煤氣=4.2×107J/kg，水的比熱容c水=4.2×103J/〔kg?℃〕〕
19.科技館內有一個“靜電球〞，當人觸摸“靜電球〞時，頭發絲便會一根根豎起，形成“怒發沖冠〞的景象，如下列圖，這是由于頭發絲帶??????〔選填“同種〞或“異種〞〕電荷而互相??????的結果．

20.滑動變阻器是通過改變??????來改變電阻的．如下列圖，假設要使滑動變阻器的滑片P向A端滑動時，小燈泡變亮，那么可以將滑動變阻器的C接線柱與??????接線柱接在電路的M、N兩端．

21.如下列圖是童童設計的壓力傳感器的原理圖，其中彈簧上端和滑動變阻器的滑片P固定在一起，AB間有可收縮的導線，R1為定值電阻。當閉合開關S，壓力F增大時，電流表示數 ?????? ， 電壓表示數 ??????。〔選填“變大〞、“變小〞或“不變〞〕

22.如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓不變．閉合開關S后，滑片P從a端移動到b端，電流表示數I與電壓表示數U的變化關系如圖乙所示，那么滑動變阻器最大阻值為??????Ω，電源電壓為??????V．

三、作圖題
23.請?jiān)谌缦铝袌D的電路圖中的內填上相應的電表符號〔電壓表或電流表〕。

24.請根據以下列圖所示的實物電路，在虛線框內畫出對應的電路圖。

四、簡答題
25.寒冷的冬天，當戴眼鏡的學生從室外走到溫暖的室內時，眼鏡片上會出現一層小水珠，不久小水珠又消失了，請用物態變化知識加以解釋。
五、實驗題
26.在做“探究水沸騰時溫度變化特點〞的實驗中：

〔1〕圖甲中A、B、C三種讀取溫度計示數的方法，其中正確的選項是________；圖乙中，溫度計的示數為________℃；
〔2〕圖丙是老師根據兩組同學每隔2分鐘記錄一次溫度的數據，描繪出對應的溫度—時間圖象。由圖象可知水沸騰時的溫度為________℃，說明此時當?shù)卮髿鈮篲_______〔選填“大于〞、“小于〞或“等于〞〕個標準大氣壓；水溫到達沸點后繼續加熱，水的溫度________〔選填“升高〞或“不變〞〕。
27.如圖甲所示，在探究“不同物質吸熱能力〞的實驗中

〔1〕在兩個相同的燒杯中參加初溫相同、________相同的水和煤油〔ρ水＞ρ煤油〕選用相同電加熱器給其加熱。實驗中物質吸收熱量的多少是通過________來反映的。
〔2〕水和煤油溫度隨時間變化的圖象如圖乙所示。
①根據圖甲可判斷出b物質是________。 〔選填“水〞或“煤油〞〕
②根據圖乙可判斷出________吸熱能力強?！策x填“水〞或“煤油〞〕
③煤油的比熱容是：________ [水的比熱容c=4.2×103J/(kg·℃)]
28.小明在“探究串聯電路中電壓的關系〞時，設計的電路如下列圖。

〔1〕在連接電路時，開關必須________；
〔2〕閉合開關后，小明發現燈L1比L2亮，那么通過兩燈的電流I1________I2〔選填“＞〞、“=〞或“＜〞〕；
〔3〕閉合開關S后，電壓表的示數如下列圖，此時燈L1兩端的電壓為________V；

〔4〕小明接著還要測量L2兩端的電壓，他認為只需更改一根導線即可，將AE導線改到接到DE，他的做法________〔選填“正確〞或“不正確〞〕，原因是________；
〔5〕小明完成一組測量后，得出結論U1+U2=U，認為實驗可以結束了。你認為他的實驗不妥之處是________。
29.在探究影響導體電阻大小的因素時，小明作出了如下猜想：導體的電阻可能與①導體的長度有關；②導體的橫截面積有關；③導體的材料有關。
實驗室提供了4根電阻絲，其規格、材料如下表所示。

編號
材料
長度/m
橫截面積/mm2
A
鎳鉻合金
0.5
0.5
B
鎳鉻合金
1.0
0.5
C
鎳鉻合金
0.5
1.0
D
錳銅合金
0.5
0.5
〔1〕按照?qǐng)D所示“探究影響導體電阻大小因素〞的實驗電路，在M、N之間分別接上不同的導體，那么通過觀察________來比較導體電阻的大?。?
〔2〕為了驗證上述猜想①，應該選用編號________兩根電阻絲分別接入電路進行實驗；
〔3〕分別將A和D兩電阻絲接入電路中M、N兩點間，電流表示數不相同，由此，初步得到的結論是：當長度和橫截面積相同時，導體電阻跟________有關；
〔4〕要進一步驗證上述猜想②，小明的實驗方案和操作過程均正確，電流表的連接和示數如下列圖。但通過觀察發現電流表指針偏轉過小，這樣會導致實驗誤差________〔選填“大〞或“小〞〕，解決這一問題的措施是________。

30.小賀同學在做“探究通過導體的電流與電阻的關系〞實驗時，他用圖甲所示的電路進行實驗，實驗中電阻兩端的電壓保持2.5V不變。

〔1〕請用筆畫線代替導線，將圖甲中實物電路連接完整〔導線不得交叉〕。
〔2〕連接電路時，開關應該斷開；閉合開關前，滑動變阻器的滑片P應處于圖中________〔選填“A〞或“B〞〕端。
〔3〕小賀把電路連接好后，閉合開關發現無論怎么移動滑動變阻器的滑片P，電流表無示數，而電壓表有示數且接近電源電壓，那么電路出現的故障是________。
〔4〕排除故障后進行實驗，在實驗過程中，當把電阻由10Ω更換為15Ω時，為了使電壓表的示數保持2.5V不變，他應將滑動變阻器的滑片P向________端移動〔選填“A〞或“B〞 〕。
〔5〕某次實驗時，電流表的示數如圖乙所示，那么電流表的讀數為________A，此時電路中的電阻R應為________Ω。
〔6〕根據屢次測量數據描繪出電流隨電阻變化的曲線如圖丙所示，由圖像得出的結論是：電壓一定時，通過導體的電流與導體的電阻成________。
六、計算題
31.用天然氣灶燒水，燃燒1m3的天然氣，使100kg的水從20℃升高到70℃。水的比熱容是4.2×103J〔kg·℃〕。天然氣的熱值q＝3.2×107J/m3。求：
〔1〕1m3天然氣完全燃燒放出的熱量
〔2〕水吸收的熱量Q吸.
〔3〕天然氣灶的效率η
32.如下列圖，電源兩端電壓保持不變，電阻R1阻值為10Ω．閉合開關S后，電流表A的示數為1.2A，電流表A1的示數為0.9A．求：

〔1〕電源兩端電壓U；
〔2〕電阻R2的阻值．
33.如下列圖的電路中，電阻R1的阻值為20Ω，電源電壓不變。當S1、S2斷開，S3閉合時，電流表的示數為0.4A，當S1斷開，S2、S3閉合時，電流表的示數為0.6A求：

〔1〕電源電壓為多少？
〔2〕R2的阻值為多少？
〔3〕S3斷開，S1、S2閉合時，通過電路的電流為多少？

答案解析局部
一、單項選擇題
1.【答案】 B
【解析】【解答】解：A、正常情況下，人的體溫在37℃左右，變化幅度很小．此選項不符合實際；

B、人體正常體溫在37℃左右，感覺舒適的溫度在25℃左右．此選項符合實際；
C、人體正常體溫在37℃左右，洗澡水的溫度應該略高于體溫，在40℃左右，不可能到達60℃．此選項不符合實際；
D、晶體凝固點與物質種類有關，標準大氣壓下水的凝固點的0℃，鹽水的凝固點要低一些．此選項不符合實際．
應選B．
【分析】此題考查我們對常見物體或環境溫度的認識，結合對生活的了解和對溫度單位攝氏度的認識，選出符合實際的選項．對物體溫度、長度、質量、重力等進行估測，是初中物理的一項根本要求，平時結合所學知識對身邊的如：體溫、氣溫、水的沸點、人高、教室高、一步長、步行速度、樓梯階梯數、物理課本長和寬、教室內空氣質量等等，多觀察多思考，必要時做出正確判斷．
2.【答案】 B
【解析】【解答】加油站儲存了大量汽油、柴油，這些汽油和柴油在常溫下汽化，產生大量燃油蒸汽，這些蒸汽遇火很容易燃燒而發生危險，因此加油站附近禁止吸煙、打 等．

應選B．
【分析】物質由液態變成氣態的過程叫做汽化．此題聯系生活實際考查了物態變化的類型，屬于根底知識的考查，比較簡單．
3.【答案】 C
【解析】【解答】A．露是由空氣中的水蒸氣遇冷凝結而成的，屬于液化現象，需要放出熱量，A不符合題意；
B．霧是水蒸氣遇冷液化而成的，液化是放熱的，B不符合題意；
C．冰化成水是固態的冰雪變成了液態的水，是熔化現象，需要吸收熱量，C符合題意；
D．水壺上方白汽是水蒸氣液化形成的，放熱，D不符合題意。
故答案為：C。

【分析】在物態變化中，熔化、汽化、升華吸熱，冰化成水吸熱。
4.【答案】 D
【解析】【解答】選用乙醚代替水或酒精，是因?yàn)橐颐训姆悬c(diǎn)低，當乙醚沸騰后，繼續加熱，乙醚的溫度不會升高，而青蒿素受熱易失去活性，從而防止了由于溫度高而破壞青蒿素的有效成分。
故答案為：D
【分析】〔1〕液體沸騰時繼續吸收熱量，溫度卻保持不變?！?〕利用乙醚的沸點低，從而防止了由于溫度高而破壞青蒿素的有效成分。
5.【答案】 A
【解析】【解答】解：A、給冷水加熱，水溫升高，是火的內能轉移到水上，屬于熱傳遞；
B、壓縮空氣，機械能轉化成內能，使空氣的內能增大、溫度升高，屬于做功改變內能．
C、下滑時臀部發熱，這是摩擦生熱，屬于做功改變內能；
D、雙手相互摩擦，手發熱，是克服摩擦力做功，屬于做功改變內能；
應選A．
【分析】此題抓住改變物體內能有兩種方式：做功和熱傳遞．做功主要有摩擦生熱和壓縮氣體做功，做功實質是能量的轉化，熱傳遞實質是內能從一個物體轉移到另一個物體，或者是從一個物體的高溫局部傳到低溫局部，有傳導、對流和輻射三種形式．
6.【答案】 B
【解析】【解答】A．海邊的晝夜溫差較小，是因?yàn)樗谋葻崛葺^大，吸收或放出相同的熱量，溫度變化很小，A項不合題意；
B．空調房間里放盆水，水蒸發可以增加空氣中的水蒸氣，從而增加濕度，與比熱容無關，B符合題意；
C．冬天暖氣設備用熱水供暖，是因?yàn)樗谋葻崛荽?，降低相同的溫度，水放出更多的熱量，C項不合題意；
D．用水冷卻汽車發動機，也是由于水的比熱容大，升高相同的溫度，能吸收更多的熱量，D項不合題意．
故答案為：B

【分析】水的比熱容較大，便于吸熱或放熱；水增大濕度，與比熱容無關。
7.【答案】 B
【解析】【解答】汽油機的四個沖程中，將機械能轉化為內能的是壓縮沖程，壓縮沖程的特點是進氣門和排氣門都關閉，活塞向上運動，比照四個圖可知，B為壓縮沖程。
故答案為：B。

【分析】汽油機的壓縮沖程中，氣門關閉，活塞上行，將機械能轉化為內能。
8.【答案】 C
【解析】【解答】丙帶正電，乙、丙相互排斥，說明乙、丙一定帶同種電荷，那么乙一定也帶正電；甲、乙相互吸引，甲可能帶負電或不帶電。
故答案為：C。
【分析】同種電荷相互排斥，異種電荷相互吸引。異種電荷相互吸引、帶電體具有吸引輕小物體。
9.【答案】 A
【解析】【解答】AC．閉合S1、S3 ， 斷開S2時，電流從正極流出后分為兩路，一路經過燈泡L1 ， 另一路經過開關S3、燈泡L2 ， 集合后經過開關S1回到電源負極，故L1、L2并聯，A符合題意，C不符合題意；
B．閉合S2、S3 ， 斷開S1時，電路短路，兩燈均不亮，B不符合題意；
D．閉合S1、S2 ， 斷開S3時，燈泡L1發光，但燈泡L2被短路，不亮，D不符合題意。
故答案為：A。

【分析】電路中，各用電器順次連接是串聯電路，各用電器并列連接是并聯電路。
10.【答案】 D
【解析】【解答】A．由電路圖可知，只閉合S1時，兩燈泡均不亮，A不符合題意；
B．由電路圖可知，只閉合S1時，兩燈泡都亮，再閉合S2時，L1不亮，B不符合題意；
C．由電路圖可知，只閉合S1時，近燈光L2亮，再閉合S2時，日間行車燈L1亮，C不符合題意；
D．由電路圖可知，只閉合S1時，日間行車燈L1亮，再閉合S2時，近燈光L2亮，D符合題意．
故答案為：D

【分析】結合題目給出的電路的要求，結合選項設計電路即可。
11.【答案】 D
【解析】【解答】導體的電阻是導體本身的一種性質，它的大小取決于導體的材料、長度和橫截面積，還根導體的溫度有關，與加在導體兩端的電壓沒有關系，與通過導體的電流沒有關系。
故答案為：D。

【分析】電阻是導體本身的一種性質，與導體的材料、長度和橫截面積、溫度有關。
12.【答案】 C
【解析】【解答】兩鐵棒的材料相同、長度相同，那么電阻與橫截面積成反比，橫截面積越小的導體，其電阻越大，AB段的電阻較大，CD段電阻較小，因兩鐵棒串聯在電路中，那么由串聯電路的電流規律可知，通過兩段導體的電流一定相等，ABD不符合題意，C符合題意。
故答案為：C。

【分析】導體的長度和材料相同時，橫截面積越大，電阻越小；電阻串聯時，電流處處相等。
13.【答案】 B
【解析】【解答】解：
由實物電路可知，電流從電源正極出發，依次經過開關、燈泡L1、燈泡L2 ， 最后回到負極，電壓表并聯在L2兩端，所以電壓表測量的是L2的電壓，兩燈泡串聯，該電路中兩燈都不存在短路故障，故ACD錯誤，B正確．
應選B．
【分析】〔1〕只有一條電流的路徑是串聯，有多條路徑是并聯；〔2〕電壓表并聯在誰的兩端就是測量的誰的電壓；〔3〕據短路的特點分析即可判斷；
14.【答案】 C
【解析】【解答】A． 由I-U圖象可知，A.當甲兩端電壓為0.5V時，通過它的電流為0.1A，A不符合題意．
B． 當乙兩端電壓為2.5V時，通過乙的電流為0.5A，所以此時乙的阻值為
B不符合題意．
C． 將甲和乙串聯，假設電流為0.3A，那么它們兩端的電壓：U=U甲+U乙=1.5V+0.5V=2 V，
C符合題意．
D．將甲和乙并聯，假設電壓為1V，那么它們的干路電流：I =I甲+I乙=0.2A+0.4A=0.6A，
D不符合題意．
故答案為：C

【分析】結合定值電阻甲的圖像，利用歐姆定律求解電阻的阻值；兩個電阻串聯，電流相同，分得的電壓與電阻成正比；兩個電阻并聯，電壓相同，分得的電流與電阻成反比，結合圖像求解即可。
15.【答案】 B
【解析】【解答】由圖可知，兩個電阻串聯，電壓表測量R1的電壓，電流表測量串聯電路中的電流。閉合開關，當滑動變阻器的滑片P向右移動時，R2接入電路的阻值變大，由歐姆定律可知，在電源電壓保持不變的情況下，電路中的電流變?。挥纱?lián)分壓可知，R2阻值變大，R2兩端電壓變大，那么R1的電壓變小。電壓表與電流表示數的比值即R1的阻值，電壓表與電流表示數的比值不變。
故答案為：B。

【分析】滑動變阻器滑片向右端移動，接入電路中的電阻變大，再結合串并聯電路的電流、電壓規律和歐姆定律分析電路中電流和電壓的變化。
16.【答案】 C
【解析】【解答】由圖示可知，兩個燈泡是串聯的，電壓一個是測電源電壓，一個是測燈泡L1兩端的電壓，由于兩個電壓表指針?biāo)傅奈恢孟嗤?，所以可知它們所用的量程不同，示?shù)之間是5倍的關系，所以可知燈泡L1兩端的電壓為1.8V，電源電壓為9V，所以可知燈泡L2兩端的電壓為7.2V，
故答案為：C．

【分析】在串聯電路中，總電壓等于各用電器電壓和；根據電壓表的位置選擇量程，結合指針位置測量電壓。
二、填空題
17.【答案】 放熱；液化
【解析】【解答】根據題意知道，水蒸氣通過氣鍋中間的氣嘴將雞蒸熟，此過程水蒸氣遇冷放熱后液化而形成湯汁．
【分析】氣體遇冷發生液化現象，形成液體。
18.【答案】 熱值；5×103
【解析】【解答】熱值是指單位質量〔或體積〕的燃料完全燃燒時所放出的熱量，由題意可知“可燃冰〞完全燃燒放出的熱量到達煤氣的數十倍，那么說明“可燃冰〞的熱值很大。2kg“可燃冰〞完全燃燒放出的熱量為
由吸熱公式 可知

【分析】不同燃料的熱值不同；根據熱值和質量的乘積計算熱量，利用熱量、結合比熱容和溫度差，計算質量大小。
19.【答案】 同種；排斥
【解析】【解答】當人觸摸“靜電球〞時，頭發絲便會一根根地豎起，形成“怒發沖冠〞的景象，即靜電球是帶電的，人體是導體，當人觸摸靜電球時，人體也帶了和靜電球同種電荷的電，故人的頭發上也會帶上與靜電球同種電荷的電，據同種電荷相斥可知，頭發帶同種電荷而相互排斥，故頭發越梳越蓬松．
【分析】同種電荷相互排斥。
20.【答案】 接入電路中電阻絲的長度；A
【解析】【解答】滑動變阻器是通過改變連入電路中電阻絲的長度來改變電阻的；小燈泡變亮，說明電路中的電流是變大的，根據歐姆定律可知，電路中的總電阻應是變小的，小燈泡電阻不變，所以滑動變阻器的電阻應是變小的，故可知應接C和A接線柱．
【分析】滑動變阻器通過改變接入電路中的電阻絲的長度改變電阻；滑動變阻器連接時，一上一下。
21.【答案】 變?。蛔兇?
【解析】【解答】當閉合開關S，電路為電阻R1與滑動變阻器R2串聯電路，當壓力F增大時，電阻R2的阻值增大，故電流表示數變小，根據歐姆定律可得電阻R1兩端的電壓減小，而電源電壓不變，故R2兩端電壓變大，即電壓表示數變大。
【分析】在串聯電路中，接入的電阻越大，電流減小，變大的電阻分壓變大。
22.【答案】 10；3
【解析】【解答】由圖甲可知，兩電阻串聯，電壓表測R2兩端的電壓，電流表測電路中的電流．當滑片位于a端時，接入電路的電阻為0Ω，電路為R1的簡單電路，電路中的電流最大，由圖象可知，Ia＝0.6A，由 可得，電源的電壓U＝IaR1＝0.6A×R1 ， 當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，電壓表的示數最大，由圖象可知，Ib＝0.2A，Ub＝2V，那么滑動變阻器的最大阻值： ，因串聯電路中總電壓等于各分電壓之和，所以，電源的電壓U＝IbR1+Ub＝0.2A×R1+2V，因電源的電壓不變，所以0.6A×R1＝0.2A×R1+2V，解得：R1＝5Ω，電源的電壓U＝IaR1＝0.6A×5Ω＝3V．
【分析】根據滑動變阻器的最大分壓和對應電流的比值計算電阻；根據各用電器分壓和計算電源電壓。
三、作圖題
23.【答案】
【解析】【解答】根據電路圖可知，上面圈與燈泡串聯，因此上面為電流表，下面圈與燈泡L2并聯，因此下面圈為電壓表。


【分析】連接電路時，電流表串聯在電路中，電壓表和用電器并聯。
24.【答案】
【解析】【解答】燈泡和滑動變阻器串聯，電壓表和燈泡并聯，電流表在串聯在電路中，滑片右移電阻變大。如圖：


【分析】根據實物圖的連接，畫出對應的電路圖。
四、簡答題
25.【答案】 剛進室內時，室內空氣中的水蒸氣遇冷會發生液化現象變成小水珠，使眼鏡變得模糊，然后隨著眼鏡溫度的升高，小水珠又蒸發變成水蒸氣，眼鏡重新變得清晰，即整個過程發生的物態變化過程是先液化后汽化。
【解析】【分析】氣體遇冷變?yōu)橐后w，是液化現象，液體吸熱變?yōu)闅怏w是汽化現象。
五、實驗題
26.【答案】 〔1〕B；96
〔2〕99；小于；不變
【解析】【解答】(1)溫度計的正確讀數方法是視線應該和溫度計內液柱上外表相平，圖中溫度計的分度值為1℃，故其讀數為96℃。
?
(2)由圖象知，水在沸騰過程中溫度保持99℃不變，所以水沸騰時的溫度為99℃，由于沸點低于1標準大氣壓下的沸點100℃，所以當時氣壓低于1標準大氣壓，水沸騰的特點是吸收熱量，但溫度不變。
【分析】〔1〕讀取溫度計示數時，視線正對刻度線；根據溫度計匯總液柱位置測量溫度；
〔2〕水在沸騰時，溫度保持不變，此時的溫度是沸點；液體沸點隨大氣壓的減小而降低。
?
27.【答案】 〔1〕質量；加熱時間
〔2〕煤油；水；2.1×103J/〔kg·℃〕
【解析】【解答】(1)要控制不同物質的質量相同，故在兩個相同的燒杯中參加初溫相同、質量相同的水和煤油，選用相同規格的電加熱器，根據轉換法，其目的是為了使水和煤油在相同時間內吸熱相同，實驗中，是通過比較加熱時間來間接反映煤油和水所吸收的熱量。
?
(2)甲圖中，兩種液體質量相同，由圖知，b液體體積較大，b液體密度較小，所以b為煤油。
a是水，由乙圖知在質量和吸收熱量相同時，水溫升高較小，水的比熱較大，水的吸熱能力強。
乙圖中a是水，那么b是煤油，乙圖中所示質量相同的水和煤油升高相同的溫度，水加熱的時間是6min，煤油加熱時間是3min，水加熱的時間是煤油加熱時間的2倍，所以水的比熱容是煤油比熱容的2倍，所以煤油的比熱容是2.1×103J/〔kg·℃〕。
【分析】〔1〕探究不同物質的吸熱能力時，選擇初溫和質量相同的不同液體；相同加熱器加熱的時間表示吸熱多少；
〔2〕質量和吸熱相同時，溫度變化越大，比熱容越小；根據熱量和質量，結合物體的比熱容計算未知的比熱容大小。
?
28.【答案】 〔1〕斷開
〔2〕=
〔3〕1.9
〔4〕不正確；電壓表的正負接線柱接反了
〔5〕沒有屢次測量尋找普遍規律
【解析】【解答】(1)為保護電路，連接電路時開關斷開。
?
(2)兩燈串聯，電流始終相等。
(3)電壓表量程0~3V，分度值0.1V，所以為1.9V。
(4)將AE導線改到接到DE，這樣電流從電壓表的“-〞接線柱流入，從“+〞接線柱流出了，電壓表的正負接線柱接反了。
(5)由于一組實驗數據得出的結論具有偶然性，故實驗還需要換用不同規格的燈泡屢次測量尋找普遍規律，防止偶然性。
【分析】〔1〕連接電路時，開關斷開；
〔2〕在串聯電路中，電流處處相等；
〔3〕根據電壓表的量程和指針位置，測量電壓；
〔4〕電壓表使用時，接線柱要正入負出，否那么指針反向偏轉；
〔5〕探究串聯電路電壓規律時，通過屢次實驗探究普遍規律。
29.【答案】 〔1〕電流表示數
〔2〕A、B
〔3〕材料
〔4〕大；換用小量程進行實驗
【解析】【解答】(1)在M、N之間分別接上不同的導體，那么通過觀察電流表示數來比較導體電阻的大小，這里用到了轉換法。
?
(2)驗證導體的電阻可能與導體的長度有關，應控制導體材料與橫截面積相同而長度不同，由表中數據可知，應選編號為A、B的兩根電阻絲進行實驗。
(3)由表中數據可知，A、D兩電阻絲的長度、橫截面積相同而材料不同，將A和D兩電阻絲接入M、N兩點間，電流表示數不相同，由此可知當長度和橫截面積相同時，導體電阻跟材料有關。
(4)由圖所示電流表可知，電流表指針偏轉過小，電流表讀數誤差較大，會增大實驗誤差，電流表換用小量程，可以減小讀數誤差，從而減小實驗誤差。
【分析】〔1〕探究電阻大小的影響因素時，通過電流表示數反響電阻大??；
〔2〕探究電阻大小和導線長度關系時，需要保持材料和橫截面積相同；
〔3〕當導體的長度和橫截面積相同時，可以探究電阻和材料的關系；
〔4〕電流較小時，選擇較小的量程可以使測量準確，減小誤差。
?
30.【答案】 〔1〕
〔2〕A
〔3〕電阻R斷路
〔4〕A
〔5〕0.2；12.5
〔6〕反比
【解析】【解答】(1)電壓表與待測電阻并聯。
?

(2)閉合開關前，滑動變阻器滑片P應處于阻值最大值A(chǔ)端。
(3)閉合開關，發現電流表無示數，可能斷路，電壓表指針有明顯偏轉，說明電壓表和電源連接，原因可能是電阻R斷路。
(4)根據串聯分壓原理可知，將定值電阻由10Ω改接成15Ω的電阻，電阻增大，其分得的電壓增大，探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，滑動變阻器接入電路中的電阻應變大。
(5)電流表選擇0~0.6A量程，分度值0.02A，所以電流為0.2A，電阻為
(6)由圖可知，電壓一定時，通過導體的電流與導體的電阻成反比。
【分析】〔1〕探究電流和電阻關系時，電壓表和電阻并聯連接，根據電壓大小選擇量程；
〔2〕電路連接時，滑動變阻器的滑片在電阻最大處；
〔3〕在串聯電路中電流表無示數，電壓表有示數，電壓表測量的位置斷路；
〔4〕在串聯電路中電壓表處的電阻變大，為使電壓表示數不變，滑動變阻器的電阻變大；
〔5〕根據電流表的量程和指針位置測量電流，利用電壓和電流的比值計算電阻；
〔6〕通過屢次實驗得知，電阻一定時，通過導體的電流和導體的電阻成反比。
六、計算題
31.【答案】 〔1〕解：天然氣完全燃燒放出的熱量：


〔2〕解：水吸收的熱量：


〔3〕解：天然氣灶的效率為；

【解析】【分析】根據水的比熱容、質量和溫度差計算吸熱的多少，利用燃料的熱值和質量的乘積計算放熱的多少，吸熱和放熱的比值計算燃料的利用率。
32.【答案】 〔1〕由圖可知，R1與R2并聯，電流表A測量干路電流，電流表A1測量通過R1的電流；由于并聯電各支路兩端的電壓相等，電源電壓：U=U1=I1R1=0.9A×10Ω=9V；
答：電源兩端電壓U為9V；

〔2〕因并聯電路中干路電流等于支路電流之和，所以通過R2的電流：I2=I-I1=1.2A-0.9A=0.3A，
R2的阻值：R2= =30Ω．
答：電阻R2的阻值為30Ω．
【解析】【分析】〔1〕利用電流和電阻的乘積計算電壓；
〔2〕并聯電路中，干路電流等于各支路電流之和；利用電壓和電流的比值計算電阻。
33.【答案】 〔1〕解：當S1、S2斷開，S3閉合時，電路為R1的簡單電路，電流表測電路中的電流，電源的電壓為
答：電源電壓為8V；

〔2〕當S1斷開，S2、S3閉合時，兩電阻并聯，電流表測干路的電流，因并聯電路中各支路獨立工作、互不影響，所以，通過R1的電流不變，因并聯電路中干路電流等于各支路電流之和，所以，通過R2的電流
R2的阻值為
答：R2的阻值為40Ω；

〔3〕S3斷開，S1、S2閉合時，R1被短路，電路為R2的簡單電路，電流表測電路中的電流，那么電流表的示數
答：S3斷開，S1、S2閉合時，通過電路的電流為0.2A。
【解析】【分析】〔1〕利用電流和電阻的乘積計算電壓；
〔2〕結合并聯電路電流規律和干路電流，計算支路電流；利用電壓和電流的比值計算電阻；
〔3〕利用電壓和電阻的比值計算電流。
