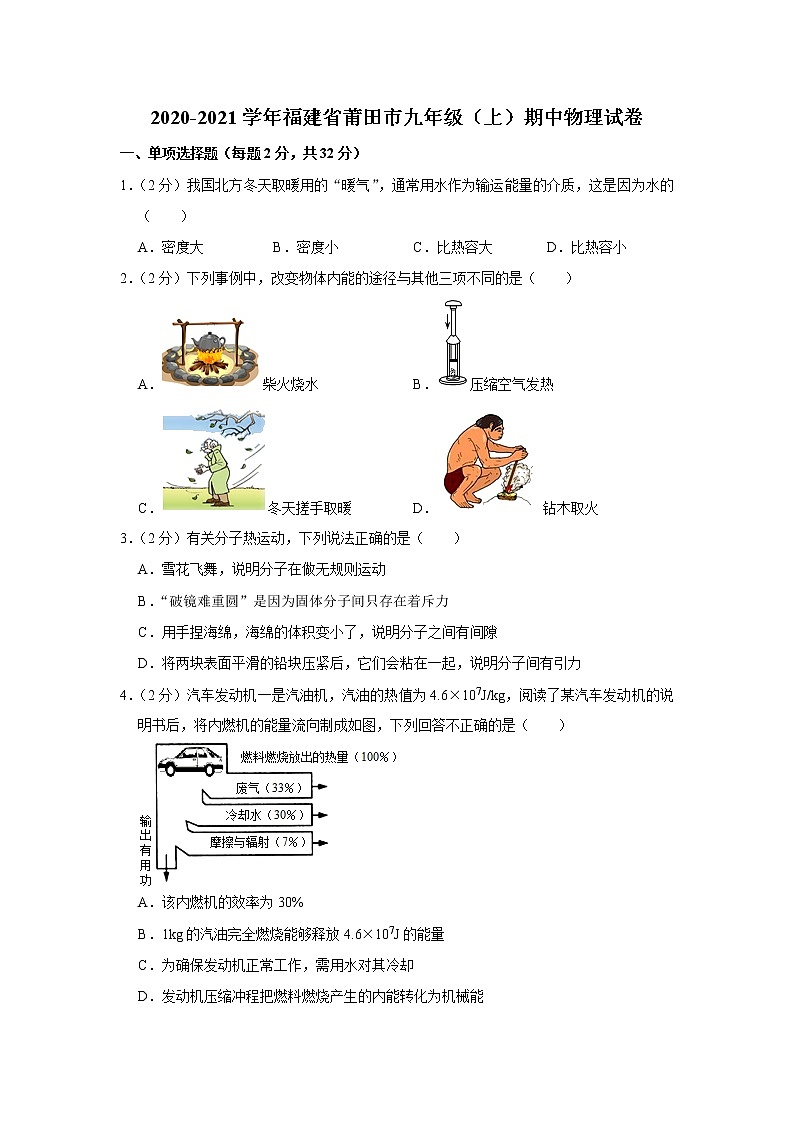

福建省莆田市2020-2021學年九年級上學期期中物理試卷（word版含答案）

這是一份福建省莆田市2020-2021學年九年級上學期期中物理試卷（word版含答案），共32頁。試卷主要包含了單項選擇題，填空題，簡答題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
1．（2分）我國北方冬天取暖用的“暖氣”，通常用水作為輸運能量的介質，這是因為水的（ ）
A．密度大B．密度小C．比熱容大D．比熱容小
2．（2分）下列事例中，改變物體內能的途徑與其他三項不同的是（ ）
A．柴火燒水B．壓縮空氣發熱
C．冬天搓手取暖D．鉆木取火
3．（2分）有關分子熱運動，下列說法正確的是（ ）
A．雪花飛舞，說明分子在做無規則運動
B．“破鏡難重圓”是因為固體分子間只存在著斥力
C．用手捏海綿，海綿的體積變小了，說明分子之間有間隙
D．將兩塊表面平滑的鉛塊壓緊后，它們會粘在一起，說明分子間有引力
4．（2分）汽車發動機一是汽油機，汽油的熱值為4.6×107J/kg，閱讀了某汽車發動機的說明書后，將內燃機的能量流向制成如圖，下列回答不正確的是（ ）
A．該內燃機的效率為30%
B．1kg的汽油完全燃燒能夠釋放4.6×107J的能量
C．為確保發動機正常工作，需用水對其冷卻
D．發動機壓縮沖程把燃料燃燒產生的內能轉化為機械能

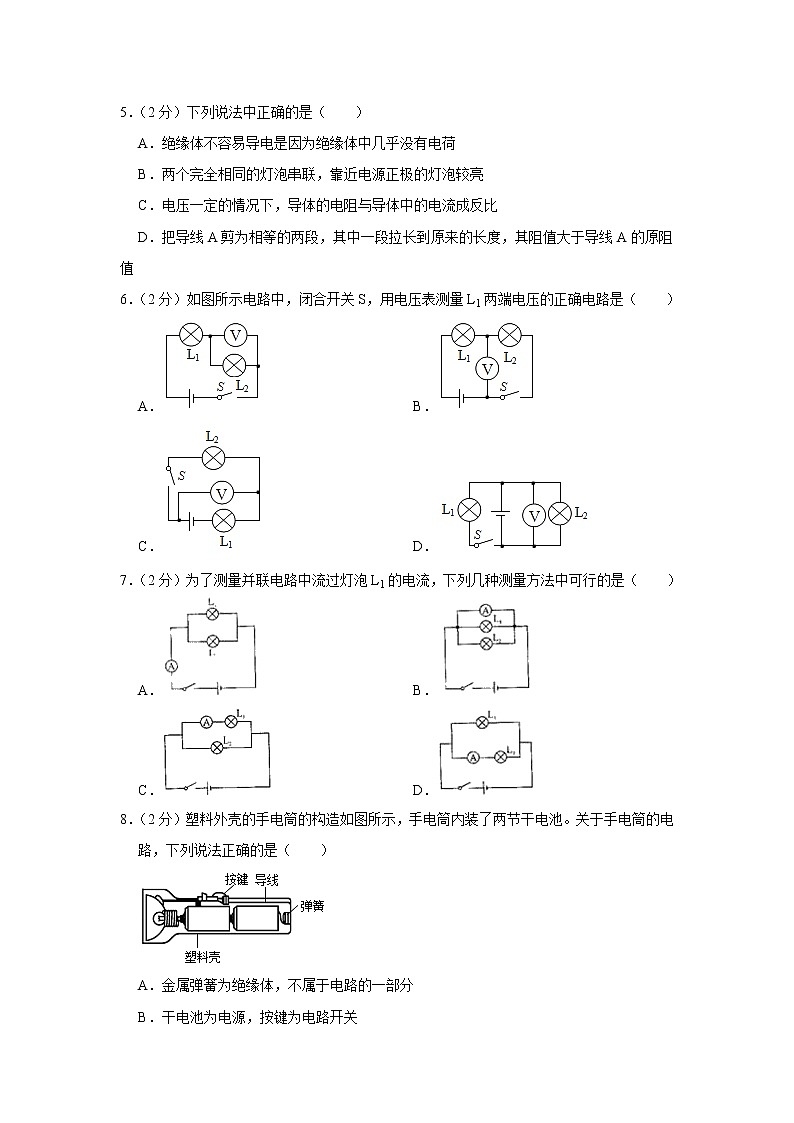

5．（2分）下列說法中正確的是（ ）
A．絕緣體不容易導電是因為絕緣體中幾乎沒有電荷
B．兩個完全相同的燈泡串聯，靠近電源正極的燈泡較亮
C．電壓一定的情況下，導體的電阻與導體中的電流成反比
D．把導線A剪為相等的兩段，其中一段拉長到原來的長度，其阻值大于導線A的原阻值
6．（2分）如圖所示電路中，閉合開關S，用電壓表測量L1兩端電壓的正確電路是（ ）
A．B．
C．D．
7．（2分）為了測量并聯電路中流過燈泡L1的電流，下列幾種測量方法中可行的是（ ）
A．B．
C．D．
8．（2分）塑料外殼的手電筒的構造如圖所示，手電筒內裝了兩節干電池。關于手電筒的電路，下列說法正確的是（ ）
A．金屬彈簧為絕緣體，不屬于電路的一部分
B．干電池為電源，按鍵為電路開關
C．燈泡發光時，電能轉化為化學能
D．燈泡發光時，燈絲中的電流是由正電荷定向移動形成的
9．（2分）如圖所示電路中，下列判斷正確的是（ ）
A．當S1、S2都閉合，L1、L2都亮
B．當S1斷開，S2閉合時，L1不亮，L2亮
C．當S1閉合，S2斷開，L1、L2都不亮
D．當S1斷開，S2閉合時，L1亮，L2不亮
10．（2分）如圖所示，在“研究串聯電路中電壓的規律”時，小雨同學用電壓表測出ab、bc、ac兩端的電壓分別為Uab＝3V，Ubc＝3V，Uac＝6V，在表中記錄數據后，下步應該做的是（ ）
A．整理器材，分析數據，得出結論
B．對換L1和L2的位置，再測出一組電壓值
C．改變電源電壓，再測出幾組電壓值
D．換用不同規格的小燈泡，再測出幾組電壓值
11．（2分）用一節干電池檢驗小燈泡是否完好，下列選項中圖示正確的是（ ）
A．B．C．D．
12．（2分）一個導體，當兩端的電壓為1.5V時，通過導體的電流為0.3A，若流過導體的電流增加0.3A時，導體兩端的電壓和導體此時的電阻分別為（ ）
A．1.5V 2.5ΩB．1.5V 10ΩC．3V 5ΩD．3V 10Ω
13．（2分）在如圖甲所示的電路中，當閉合開關后，兩個電流表的指針偏轉均為圖乙所示，則燈泡L1和L2的電流分別為（ ）
A．1.2 A 0.22 AB．0.98 A 0.22 A
C．0.96 A 0.24 AD．0.24 A 1.2 A
14．（2分）在居民樓的樓道里，夜間只是偶爾有人經過，但路燈總是亮著，造成了很大的浪費。為了解決這一問題，科技人員利用“光敏”材料制成“光控開關”，天黑時，開關自動閉合，天亮時，自動斷開；同時利用“聲敏”材料制成聲控開關，當有人走動發出聲音時，開關自動閉合，無人走動時自動斷開。若將這兩種開關配合使用，就可使樓道路燈變得“聰明”，達到節約用電的目的。則這種使路燈變得“聰明”的電路是圖中的（ ）
A．B．
C．D．
15．（2分）如圖所示，若將電流表與電壓表位置互換，當開關S閉合后，造成的后果為（ ）
A．電流表、電壓表都會燒壞
B．電流表、電壓表都不會燒壞
C．電壓表燒壞，電流表不會燒壞
D．電流表會燒壞，電壓表不會燒壞
16．（2分）如圖所示的電路，電源電壓保持不變，電鍵S閉合時，發現只有兩個電表的指針發生偏轉，電路中的電阻R或燈L有一個出現了故障，則可能是（ ）
A．電流表A示數為零，電阻R短路
B．電流表A示數為零，燈L斷路
C．電壓表V2示數為零，電阻R短路
D．電壓表V2示數為零，燈L斷路
二、填空題（每空1分，共14分）
17．（3分）如圖所示，往試管裝進一半染紅的水，再注滿酒精，加蓋密封后靜置一段時間。
（1）混合后酒精和紅水的總體積明顯 ，此現象說明分子間有 。
（2）酒精和紅水混合液的顏色逐漸成紅色，此現象說明分子在 。
（3）荷葉上兩滴水珠接觸時，會自動結合成一大滴水珠，此事實說明分子間存在著 。
18．（2分）如圖所示，是部分不同物質的原子核對電子束縛能力強弱的排序圖，毛皮與圖中的 摩擦最容易起電，且它們摩擦后毛皮帶 電。（選填“正”或“負”）。
19．（2分）合理分類和利用垃圾可以變廢為寶。在一定條件下，1噸垃圾能”榨”出170kg燃料油，若燃料油的熱值為4.0×107J/kg，則這些燃料油完全燃燒釋放出的熱量為 J，燃燒時燃料油的化學能轉化為 能。
20．（5分）如圖是由一個小燈泡、一個發光二極管LED、兩節干電池、一個開關組成的電路。閉合開關，小燈泡和LED發光，說明LED的正極是較 的引腳（選填“長”或者“短”）。金屬導線中的電子移動方向從 （選填“A到B”或者“B到A”）。用一根導線接在小燈泡的兩端，觀察到小燈泡 以及LED （均選填“發光”或者“不發光”）。
21．（2分）如圖甲所示電路，電源電壓為6V，當S閉合時，電壓表的讀數如圖乙所示，則L1兩端的電壓為 V，L2兩端的電壓為 V。
三、簡答題（4分）
22．（4分）上海世博園采用了一種不用電，而是用水來調節溫度的江水源空調。江水源空調系統用水泵抽取黃浦江的水，利用江水與世博園室內空氣的溫差實現制冷制熱，從而達到冬暖夏涼的效果。
（1）用江水來調節溫度主要是利用了水的 特性。
（2）從熱傳遞的角度解釋江水源空調為什么能達到冬暖夏涼的效果？
四、作圖題（4分）
23．（2分）請根據圖所示的實物連接圖，在右側虛線框內畫出對應的電路圖。
24．（2分）請根據給出的電路圖，將實物連接起來。（連線不交叉）
五、實驗探究題（每空1分，共26分）
25．（6分）利用如圖甲所示的實驗裝置探究“沙子和水的溫度變化與吸熱的關系”。操作如下：
（1）在兩燒杯中分別裝入初溫度相同且 相等的沙子和水。
（2）用相同的酒精燈火焰加熱，并用玻璃棒不斷攪拌，每隔相同的時間記錄一次溫度，其中某時刻的溫度如圖乙所示，其示數為 ℃．根據實驗數據繪制成溫度與時間的關系圖象，如圖丙所示；
（3）實驗中，是通過比較 來間接反映沙子和水吸收的熱量；
（4）分析圖象可知，對于質量相等的沙子和水，升溫較快的是 ；若使兩者升高相同的溫度，則 吸收的熱量較多，由此可見， 的比熱容較大。
26．（5分）某興趣小組要探究電阻的大小與哪些因素有關。他們設計了如圖所示的實驗電路，電源電壓保持不變，保持滑動變阻器滑片位置不變，分別將a、b、c、d四根電阻絲接入電路，得到表格所示的數據。
（1）在MN間分別接入a、b電阻絲，探究的是電阻跟導體 的關系。a電阻絲的阻值 b電阻絲的阻值（選填“大于”、“小于”或“等于”）；
（2）要探究電阻與橫截面積的關系，可選擇 （填編號）進行實驗。其結論是：其它因素相同時，導體橫截面積越大，導體的電阻越 。
（3）某同學在MN間接入d電阻絲后，又在其兩端并聯一塊電壓表，這樣測出了d電阻絲的電阻大小，其測量原理是 。
27．（7分）小海和小梅一起做“探究并聯電路中電流的規律”實驗。
（1）圖甲是他們設計的電路圖，圖乙是他們測量電流時連接的實驗電路，此時電流表測量的是 （選填“A”“B”或“C”）處的電流。
（2）請在圖乙中移動一根導線，測量另外一處的電流。在移動的導線上畫“×”，并用筆畫線代替導線連接正確的電路。移動后電流表測量的是 （選填“A”“B”或“C”）處的電流
（3）測出A、B、C三處的電流如表所示，由此得出初步結論： （只寫表達式）。小梅指出：為了得出更普遍的規律，應當進行多次實驗。操作方法是： 。
（4）小海利用原有的實驗器材，添加一個開關，又設計了一個電路。利用這個電路，不用更換電流表的位置，就可直接測出A、B、C三處的電流，同樣可得出三處電流的關系。請在圖丙中的虛線框中畫出電路圖。
28．（3分）在探究“電流與電壓的關系”的實驗中，電源使用兩節新干電池串聯，定值電阻的阻值為5Ω，滑動變阻器的規格是“10Ω 1.5A”，實驗電路如圖所示。
（1）連接好電路，閉合開關前，滑動變阻器的滑片應放在最 （選填左或右）端；
（2）閉合開關后，發現電流表有示數，但電壓表示數為0，移動變阻器的滑片，電壓表示數始終為0，電流表的示數有變化；經檢查，是圖中a、b、c三根導線中有一根斷了，則該導線是 （填寫字母）。
（3）電路連接正確后，小致的實驗數據記錄如表所示，小致得出結論： ；老師分析發現他的其中一組數據是捏造的，你認為是第 組，理由是 。
29．（5分）在做“探究導體中電流跟電阻的關系”的實驗中，實驗器材有：學生電源（3V不變），電流表、電壓表、定值電阻四只（5Ω、10Ω、20Ω、25Ω各一只），滑動變阻器M（10Ω1A），滑動變阻器N（20Ω1A），開關、導線若干。
（1）請你用筆畫線代替導線，將圖中的實物電路連接完整，要求滑片P向B端移動時電路中電流變大。
（2）實驗過程中，使用不同定值電阻進行探究時，調節滑動變阻器的阻值，使電阻R兩端電壓保持不變，這種方法是 （填字母編號）；
A．轉換法 B．控制變量法 C．等效替代法
（3）某次實驗中，連接好電路，閉合開關時，發現電流表示數幾乎為零，電壓表示數約3V，調節滑動變阻器的阻值，兩電表示數均無明顯變化，電路故障原因可能是 ；
（4）排除故障后，更換不同定值電阻進行了實驗，記錄實驗數據如表：
分析表中數據可得到的結論是： ；
（5）實驗中選擇的滑動變阻器應是 （選填“M”或“N”）。
六、計算題（6+6+8＝20分）
30．（6分）如圖所示，電源兩端電壓U保持不變，電阻R1的阻值為6Ω，電阻R2的阻值為18Ω．當開關S閉合時，電壓表示數為3V．求：
（1）電流表的示數I；
（2）電源兩端的電壓U。
31．（6分）如圖，已知R1＝10Ω，R2＝20Ω，電源電壓保持不變，
（1）當S1閉合、S2、S3打開時，R1兩端電壓為2V，求這時電流表示數及電源電壓的大小，
（2）當S1打開，S2、S3閉合時，求這時通過R1的電流及電流表的示數。
32．（8分）中國科學家在南海試采可燃冰，并取得了圓滿成功，實現了我國天然氣水合物開發的歷史性突破，可燃冰清潔無污染，儲量很大，是一種理想的新型能源。（設可燃冰的熱值q＝4.2×108J/kg，c水＝4.2×103J/（kg?℃），求：
（1）用可燃冰燒水，100g完全燃燒放出的熱量。
（2）若加熱效率為40%，被水吸收的熱量。
（3）若在標準大氣壓下，將水從60℃加熱到沸騰，水的質量。
參考答案
一、單項選擇題（每題2分，共32分）
1．（2分）我國北方冬天取暖用的“暖氣”，通常用水作為輸運能量的介質，這是因為水的（ ）
A．密度大B．密度小C．比熱容大D．比熱容小
【解答】解：因為水的比熱容大，相同質量的水和其它物質比較，降低相同的溫度，水放出的熱量多，取暖效果好，所以暖氣裝置中用水來供熱。
故選：C。
2．（2分）下列事例中，改變物體內能的途徑與其他三項不同的是（ ）
A．柴火燒水B．壓縮空氣發熱
C．冬天搓手取暖D．鉆木取火
【解答】解：
A、柴火燒水是通過熱傳遞的方式改變內能的；
BCD、壓縮空氣發熱、搓手取暖、鉆木取火都是做功使物體的內能增加的；
顯然A選項與其它三個選項改變物體內能的方式不同。
故選：A。
3．（2分）有關分子熱運動，下列說法正確的是（ ）
A．雪花飛舞，說明分子在做無規則運動
B．“破鏡難重圓”是因為固體分子間只存在著斥力
C．用手捏海綿，海綿的體積變小了，說明分子之間有間隙
D．將兩塊表面平滑的鉛塊壓緊后，它們會粘在一起，說明分子間有引力
【解答】解：
A、雪花飛舞，是宏觀物體的機械運動，不能說明分子在做無規則運動，故A錯誤；
B、“破鏡難重圓”是因為分子間的間隙太大，分子間幾乎沒有作用力，故B錯誤；
C、用手捏海綿，海綿的體積變小了，這是因為海綿內有很多空隙，里面充滿了空氣，不能說明分子之間有間隙，故C錯誤；
D、將兩塊表面平滑的鉛塊壓緊后，它們會粘在一起，說明分子間有引力，故D正確。
故選：D。
4．（2分）汽車發動機一是汽油機，汽油的熱值為4.6×107J/kg，閱讀了某汽車發動機的說明書后，將內燃機的能量流向制成如圖，下列回答不正確的是（ ）
A．該內燃機的效率為30%
B．1kg的汽油完全燃燒能夠釋放4.6×107J的能量
C．為確保發動機正常工作，需用水對其冷卻
D．發動機壓縮沖程把燃料燃燒產生的內能轉化為機械能
【解答】解：A、由圖可知，有用功的能量：100%﹣33%﹣30%﹣7%＝30%，所以該內燃機的效率為30%，故A正確；
B、汽油的熱值為4.6×107J/kg，表示完全燃燒1kg的汽油釋放的能量4.6×107J，故B正確；
C、因為水的比熱容較大，相同質量的水和其它物質比較，升高相同的溫度，水吸收的熱量多，所以可作為冷卻劑，故C正確；
D、內燃機的四個沖程中，壓縮沖程把燃料燃燒產生的機械能轉用化為內能，故D錯誤。
故選：D。
5．（2分）下列說法中正確的是（ ）
A．絕緣體不容易導電是因為絕緣體中幾乎沒有電荷
B．兩個完全相同的燈泡串聯，靠近電源正極的燈泡較亮
C．電壓一定的情況下，導體的電阻與導體中的電流成反比
D．把導線A剪為相等的兩段，其中一段拉長到原來的長度，其阻值大于導線A的原阻值
【解答】解：
A．絕緣體不容易導電的原因是絕緣體內部幾乎沒有自由移動的電荷，而不是幾乎沒有電荷，故A錯誤；
B．兩個完全相同燈泡的電阻相等，它們串聯時通過的電流相等，由P＝I2R可知兩燈泡的實際功率相等，兩燈泡的亮暗相同，故B錯誤；
C．電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，電壓一定的情況下，通過電阻的電流不變，故C錯誤；
D．把導線A剪為相等的兩段，其中一段拉長到原來的長度后，材料和溫度、長度不變，橫截面積變小，電阻變大，其阻值大于導線A的原阻值，故D正確。
故選：D。
6．（2分）如圖所示電路中，閉合開關S，用電壓表測量L1兩端電壓的正確電路是（ ）
A．B．
C．D．
【解答】解：A．兩燈串聯，電壓表與L2并聯，測L2的電壓，不符合題意；
B．兩燈串聯，電壓表與L2并聯，測L2的電壓，不符合題意；
C．兩燈串聯，電壓表的左接線柱與燈L2左端相連，右接線柱與燈L2的右端連接，電壓表與L2并聯，測L2的電壓，不符合題意；
D．兩電燈并聯，電壓表并聯在L1的兩端，電壓表可測L1的電壓，符合題意。
故選：D。
7．（2分）為了測量并聯電路中流過燈泡L1的電流，下列幾種測量方法中可行的是（ ）
A．B．
C．D．
【解答】解：A、因為電流測量干路中的電流，因此該電路電流表所測電流不符合題意，故A選項錯誤；
B、因為電流表與L1和L2并聯在電路中，并且電流表直接與電源兩極相連，因此B選項錯誤；
C、電流表與L1串聯連接，即測量并聯電路中流過燈泡L1的電流，故C選項正確；
D、電流表與L2串聯連接，即測量并聯電路中流過燈泡L2的電流，故D選項不符合題意。
故選：C。
8．（2分）塑料外殼的手電筒的構造如圖所示，手電筒內裝了兩節干電池。關于手電筒的電路，下列說法正確的是（ ）
A．金屬彈簧為絕緣體，不屬于電路的一部分
B．干電池為電源，按鍵為電路開關
C．燈泡發光時，電能轉化為化學能
D．燈泡發光時，燈絲中的電流是由正電荷定向移動形成的
【解答】解：
A、手電筒底部的金屬彈簧是導體，在這里是導線，屬于電路的一部分，故A錯誤；
B、干電池是電源為小燈泡提供電能，手電筒的按鍵相當于開關，控制電路通、斷，故B正確；
C、手電筒工作時，燈泡將電能轉化為光能，故C錯誤；
D、金屬導體中的自由電荷是自由電子，自由電子帶負電，所以通過燈絲的電流是自由電子定向移動形成的，故D錯誤。
故選：B。
9．（2分）如圖所示電路中，下列判斷正確的是（ ）
A．當S1、S2都閉合，L1、L2都亮
B．當S1斷開，S2閉合時，L1不亮，L2亮
C．當S1閉合，S2斷開，L1、L2都不亮
D．當S1斷開，S2閉合時，L1亮，L2不亮
【解答】解：A、S1、S2均閉合時，燈L1被導線短路不亮，只有燈L2亮，故A錯誤；
BD、當S1斷開，S2閉合時，燈L2亮，燈L1所在電路斷路不亮，故B正確，D錯誤；
C、當S1閉合，S2斷開，燈L1與燈L2串聯在一起，兩燈都亮，故C錯誤；
故選：B。
10．（2分）如圖所示，在“研究串聯電路中電壓的規律”時，小雨同學用電壓表測出ab、bc、ac兩端的電壓分別為Uab＝3V，Ubc＝3V，Uac＝6V，在表中記錄數據后，下步應該做的是（ ）
A．整理器材，分析數據，得出結論
B．對換L1和L2的位置，再測出一組電壓值
C．改變電源電壓，再測出幾組電壓值
D．換用不同規格的小燈泡，再測出幾組電壓值
【解答】解：因串聯電路各處的電流相等，所以由Uab＝Ubc＝3V可知，兩燈泡的電阻相同，即兩燈泡的規格是相同的；
在探究串聯電路中的電壓關系時，為尋找規律，應換用不同規格的小燈泡，再測出幾組電壓值，然后分析數據，這樣的結論才具有科學性。
故選：D。
11．（2分）用一節干電池檢驗小燈泡是否完好，下列選項中圖示正確的是（ ）
A．B．C．D．
【解答】解：
AB、圖中干電池的正極接到金屬觸頭上，但金屬螺紋沒有與負極相連，沒有構成通路，故AB錯誤；
C、金屬觸頭接在了正極上，金屬螺紋連在了負極上，構成通路，故C正確；
D、圖中兩根導線都連在了金屬觸頭上，會造成電源短路，故D錯誤；
故選：C。
12．（2分）一個導體，當兩端的電壓為1.5V時，通過導體的電流為0.3A，若流過導體的電流增加0.3A時，導體兩端的電壓和導體此時的電阻分別為（ ）
A．1.5V 2.5ΩB．1.5V 10ΩC．3V 5ΩD．3V 10Ω
【解答】解：根據歐姆定律的變形公式R=UI=Ω；
若流過導體的電流增加0.3A時，即電流I＝0.6A時，電阻不變R＝5Ω，
所以U＝IR＝0.6×5＝3V；
故選：C。
13．（2分）在如圖甲所示的電路中，當閉合開關后，兩個電流表的指針偏轉均為圖乙所示，則燈泡L1和L2的電流分別為（ ）
A．1.2 A 0.22 AB．0.98 A 0.22 A
C．0.96 A 0.24 AD．0.24 A 1.2 A
【解答】解：經分析可知，電流表A1選擇的量程是0～3A，分度值為0.1A，所以電流表A1的示數為I總＝1.2A，即干路電流為1.2A；
電流表A2選擇的量程是0～0.6A，分度值是0.02A，所以電流表的示數為I2＝0.24A，即通過燈L2的電流為0.24A；
那么通過燈L1的電流大小為：I1＝I總﹣I2＝1.2A﹣0.24A＝0.96A。
故選：C。
14．（2分）在居民樓的樓道里，夜間只是偶爾有人經過，但路燈總是亮著，造成了很大的浪費。為了解決這一問題，科技人員利用“光敏”材料制成“光控開關”，天黑時，開關自動閉合，天亮時，自動斷開；同時利用“聲敏”材料制成聲控開關，當有人走動發出聲音時，開關自動閉合，無人走動時自動斷開。若將這兩種開關配合使用，就可使樓道路燈變得“聰明”，達到節約用電的目的。則這種使路燈變得“聰明”的電路是圖中的（ ）
A．B．
C．D．
【解答】解：A、當聲控開關閉合時，電燈被短路，電源也被短路，電燈不亮，不符合題意；
B、光控開關和聲控開關是并聯的，光暗到一定程度或者有聲音時都能使電燈發光，不符合題意；
C、當光控開關閉合時，電燈被短路，電源也被短路，電燈不亮，不符合題意；
D、光控開關、聲控開關和電燈是串聯的，光控開關、聲控開關同時閉合時電路形成通路，電燈發光，符合題意。
故選：D。
15．（2分）如圖所示，若將電流表與電壓表位置互換，當開關S閉合后，造成的后果為（ ）
A．電流表、電壓表都會燒壞
B．電流表、電壓表都不會燒壞
C．電壓表燒壞，電流表不會燒壞
D．電流表會燒壞，電壓表不會燒壞
【解答】解：電流表與電壓表位置互換后，電壓表串聯在電路中，電流表與燈并聯；因為電壓表的電阻無限大，電路中電流很小，所以不會燒壞電流表和電壓表。
故選：B。
16．（2分）如圖所示的電路，電源電壓保持不變，電鍵S閉合時，發現只有兩個電表的指針發生偏轉，電路中的電阻R或燈L有一個出現了故障，則可能是（ ）
A．電流表A示數為零，電阻R短路
B．電流表A示數為零，燈L斷路
C．電壓表V2示數為零，電阻R短路
D．電壓表V2示數為零，燈L斷路
【解答】解：A、電阻R短路，電壓表V2無示數，電壓表V1和電流表測量的是加在燈兩端的電壓和通過燈的電流，二者都有示數，不符合要求，故A錯；
B、若電燈開路，電壓表V2無示數；電壓表V1的正負接線柱通過導線接在電源正負極上，電壓表有示數；電壓表的電阻無限大，使得電路中的電流為0，電流表無示數，不符合要求，故B錯；
C、電阻R短路，電壓表V2無示數，電壓表V1和電流表測量的是加在燈兩端的電壓和通過燈的電流，二者都有示數，符合要求，故C正確；
D、若電燈開路，電壓表V2無示數；電壓表V1的正負接線柱通過導線接在電源正負極上，電壓表有示數；電壓表的電阻無限大，使得電路中的電流為0，電流表無示數，不符合要求，故D錯。
故選：C。
二、填空題（每空1分，共14分）
17．（3分）如圖所示，往試管裝進一半染紅的水，再注滿酒精，加蓋密封后靜置一段時間。
（1）混合后酒精和紅水的總體積明顯 減小 ，此現象說明分子間有 間隙 。
（2）酒精和紅水混合液的顏色逐漸成紅色，此現象說明分子在 不停做無規則運動 。
（3）荷葉上兩滴水珠接觸時，會自動結合成一大滴水珠，此事實說明分子間存在著 引力 。
【解答】解：（1）由于分子間有間隙，所以混合后酒精和紅水的總體積明顯減小。
（2）酒精和紅水混合液混合后，由于酒精分子和紅水的分子不停做無規則運動，所以酒精和紅水混合液的顏色逐漸均勻。
（3）荷葉上兩滴水珠接觸時，會自動結合成一滴較大的水珠，此事實說明分子間存在著吸引力。
故答案為：（1）減小；間隙；（2）不停做無規則運動；（3）引力。
18．（2分）如圖所示，是部分不同物質的原子核對電子束縛能力強弱的排序圖，毛皮與圖中的 梳子 摩擦最容易起電，且它們摩擦后毛皮帶 正 電。（選填“正”或“負”）。
【解答】解：由圖可知，毛皮的束縛電子的能力最弱，梳子束縛電子的能力最強，故毛皮與梳子摩擦最容易起電；毛皮失去電子帶正電，梳子得到電子帶負電。
故答案為：梳子；正。
19．（2分）合理分類和利用垃圾可以變廢為寶。在一定條件下，1噸垃圾能”榨”出170kg燃料油，若燃料油的熱值為4.0×107J/kg，則這些燃料油完全燃燒釋放出的熱量為 6.8×109 J，燃燒時燃料油的化學能轉化為 內 能。
【解答】解：
（1）燃料油完全燃燒釋放出的熱量：
Q放＝mq＝170kg×4.0×107J/kg＝6.8×109J；
（2）燃料油燃燒過程中，將燃料油的化學能轉化為內能。
故答案為：6.8×109；內。
20．（5分）如圖是由一個小燈泡、一個發光二極管LED、兩節干電池、一個開關組成的電路。閉合開關，小燈泡和LED發光，說明LED的正極是較 長 的引腳（選填“長”或者“短”）。金屬導線中的電子移動方向從 B到A （選填“A到B”或者“B到A”）。用一根導線接在小燈泡的兩端，觀察到小燈泡 不發光 以及LED 發光 （均選填“發光”或者“不發光”）。
【解答】解：（1）閉合開關，小燈泡和LED發光，說明電流從電源的正極流出，經過開關和LED燈、燈泡后流入電源的負極，故燈泡中電流的方向是從LED的較長的引腳流入，從短的引腳流出；由于二極管具有單向?qū)щ娦?，所以此時LED的正極是較長的引腳；
同時電流從A到B；由于電路中移動的電荷是自由電子，自由電子定向移動的方向和電流的方向是相反的，故燈泡中自由電荷移動的方向是從B到A；
（2）用一根導線接到小燈泡兩端，此時電流不會經過小燈泡，而是通過導線直接回到負極，故小燈泡不能發光，原因是小燈泡被短路了，此時由于通過LED燈有電流，LED燈仍然發光。
故答案為：長；B到A；不發光；發光。
21．（2分）如圖甲所示電路，電源電壓為6V，當S閉合時，電壓表的讀數如圖乙所示，則L1兩端的電壓為 1.5 V，L2兩端的電壓為 4.5 V。
【解答】解：（1）由電路圖可知：電壓表所測電壓是燈泡L1兩端的電壓，指針的位置在表盤中央，示數可能是7.5V，也可能是1.5V；而題目中的電源電壓為6V，故L1的電壓不會大于6V，故電壓表示數應為1.5V，即U1＝1.5V；
（2）根據串聯電路的電壓規律：U＝U1+U2；電源電壓U＝6V；則燈泡L2兩端的電壓為：U2＝U﹣U1＝6V﹣1.5V＝4.5V；
故答案為：（1）1.5；（2）4.5。
三、簡答題（4分）
22．（4分）上海世博園采用了一種不用電，而是用水來調節溫度的江水源空調。江水源空調系統用水泵抽取黃浦江的水，利用江水與世博園室內空氣的溫差實現制冷制熱，從而達到冬暖夏涼的效果。
（1）用江水來調節溫度主要是利用了水的 比熱容大 特性。
（2）從熱傳遞的角度解釋江水源空調為什么能達到冬暖夏涼的效果？
【解答】解：（1）因為水的比熱容較大，白天，相同質量的水和沙石比較，吸收相同的熱量，水的溫度升高的少；夜晚，放出相同的熱量，水的溫度降低的少，使得晝夜的溫差小，能有效調節氣溫；
（2）冬天時，江水的溫度高于世博園室內空氣的溫度，熱量從江水傳遞給空氣，使氣溫升高；夏天時，江水的溫度低于世博園室內空氣的溫度，熱量從空氣傳遞給江水，使氣溫降低；這樣達到了冬暖夏涼的效果。
故答案為：（1）比熱容大；
（2）冬天時，江水的溫度高于世博園室內空氣的溫度，熱量從江水傳遞給空氣，使氣溫升高；夏天時，江水的溫度低于世博園室內空氣的溫度，熱量從空氣傳遞給江水，使氣溫降低；這樣達到了冬暖夏涼的效果。
四、作圖題（4分）
23．（2分）請根據圖所示的實物連接圖，在右側虛線框內畫出對應的電路圖。
【解答】解：
由實物圖知，兩燈并聯，開關S1在干路上，S2在L1的支路上，由此畫出電路圖如圖所示：
24．（2分）請根據給出的電路圖，將實物連接起來。（連線不交叉）
【解答】解：由電路圖可知，燈泡與電鈴并聯，每個開關控制一個支路，
根據電路圖連接實物電路圖，實物電路圖如圖所示。
五、實驗探究題（每空1分，共26分）
25．（6分）利用如圖甲所示的實驗裝置探究“沙子和水的溫度變化與吸熱的關系”。操作如下：
（1）在兩燒杯中分別裝入初溫度相同且 質量 相等的沙子和水。
（2）用相同的酒精燈火焰加熱，并用玻璃棒不斷攪拌，每隔相同的時間記錄一次溫度，其中某時刻的溫度如圖乙所示，其示數為 39 ℃．根據實驗數據繪制成溫度與時間的關系圖象，如圖丙所示；
（3）實驗中，是通過比較 加熱時間 來間接反映沙子和水吸收的熱量；
（4）分析圖象可知，對于質量相等的沙子和水，升溫較快的是 沙子 ；若使兩者升高相同的溫度，則 水 吸收的熱量較多，由此可見， 水 的比熱容較大。
【解答】解：（1）根據比較不同物質的吸熱能力，要控制不同物質的能力相同，故在兩燒杯中分別裝入初溫度相同且質量相等的沙子和水；
（2）其中某時刻的溫度如圖乙所示，溫度度分度值1℃，其示數為39℃；
（3）根據轉換法，實驗中，是通過比較加熱時間來間接反映沙子和水吸收的熱量；
（4）由如下圖象可知，
對于質量相等的沙子和水，升溫較快的是沙子；若使兩者升高相同的溫度，則水吸收的熱量較多，根據比較吸熱能力的方法，由此可見，水的比熱容較大。
故答案為：（1）質量；（2）39；（3）加熱時間；（4）沙子；水；水。
26．（5分）某興趣小組要探究電阻的大小與哪些因素有關。他們設計了如圖所示的實驗電路，電源電壓保持不變，保持滑動變阻器滑片位置不變，分別將a、b、c、d四根電阻絲接入電路，得到表格所示的數據。
（1）在MN間分別接入a、b電阻絲，探究的是電阻跟導體 材料 的關系。a電阻絲的阻值 小于 b電阻絲的阻值（選填“大于”、“小于”或“等于”）；
（2）要探究電阻與橫截面積的關系，可選擇 bc （填編號）進行實驗。其結論是：其它因素相同時，導體橫截面積越大，導體的電阻越 小 。
（3）某同學在MN間接入d電阻絲后，又在其兩端并聯一塊電壓表，這樣測出了d電阻絲的電阻大小，其測量原理是 R=UI 。
【解答】解：（1）a、b電阻絲的長度、橫截面積相同，材料不同，故研究電阻與材料的關系；閉合開關，通過觀察電流表的示數和燈泡的亮度來比較電阻絲電阻的大??；a中電流較大，說明電阻較小。即a電阻絲的阻值小于b電阻絲的阻值；
（2）要探究電阻與橫截面積的關系，需要控制材料、長度相同，改變橫截面積，bc兩次實驗符合要求；
由圖知b的橫截面積大，電流大，說明電阻小，故其結論是：其它因素相同時，導體橫截面積越大，導體的電阻越小。
（3）在MN間接入d電阻絲后，又在其兩端并聯一塊電壓表，這樣能測出電阻絲兩端的電壓和通過的電流，利用公式R=UI可以求出電阻絲的電阻大小。
故答案為：（1）材料；小于；（2）bc；??；（3）R=UI。
27．（7分）小海和小梅一起做“探究并聯電路中電流的規律”實驗。
（1）圖甲是他們設計的電路圖，圖乙是他們測量電流時連接的實驗電路，此時電流表測量的是 C （選填“A”“B”或“C”）處的電流。
（2）請在圖乙中移動一根導線，測量另外一處的電流。在移動的導線上畫“×”，并用筆畫線代替導線連接正確的電路。移動后電流表測量的是 A或B （選填“A”“B”或“C”）處的電流
（3）測出A、B、C三處的電流如表所示，由此得出初步結論： IC＝IA+IB （只寫表達式）。小梅指出：為了得出更普遍的規律，應當進行多次實驗。操作方法是： 換用不同規格的燈泡多次測量 。
（4）小海利用原有的實驗器材，添加一個開關，又設計了一個電路。利用這個電路，不用更換電流表的位置，就可直接測出A、B、C三處的電流，同樣可得出三處電流的關系。請在圖丙中的虛線框中畫出電路圖。
【解答】解：（1）電流表在干路上測量干路的電流，即C點的電流；
（2）讓電流表測量另一處的電流，也就是測量支路的電流，左圖測量的是A點的電流，右圖測量的是B點的電流，電路連接如圖所示：
（3）并聯電路中，干路電流等于各支路電流的和，即IC＝IA+IB；
為得出普遍性的結論，要換用不同規格的燈泡多次測量；
（4）在不更換電流表位置的情況下，在支路上各接一個開關即可完成實驗要求即，電路如圖所示：
故答案為：（1）C；（2）電路連接如上圖； A或B；（3）IC＝IA+IB；換用不同規格的燈泡多次測量；（4）電路圖如上圖所示：
28．（3分）在探究“電流與電壓的關系”的實驗中，電源使用兩節新干電池串聯，定值電阻的阻值為5Ω，滑動變阻器的規格是“10Ω 1.5A”，實驗電路如圖所示。
（1）連接好電路，閉合開關前，滑動變阻器的滑片應放在最 左 （選填左或右）端；
（2）閉合開關后，發現電流表有示數，但電壓表示數為0，移動變阻器的滑片，電壓表示數始終為0，電流表的示數有變化；經檢查，是圖中a、b、c三根導線中有一根斷了，則該導線是 （填寫字母）。
（3）電路連接正確后，小致的實驗數據記錄如表所示，小致得出結論： 電阻一定時，電流與電壓成正比 ；老師分析發現他的其中一組數據是捏造的，你認為是第 1 組，理由是 電路的最小電流為0.2A 。
【解答】解：（1）連接好電路，閉合開關前，滑動變阻器的滑片應放在阻值最大處，即最左端；
（2）閉合開關后，發現電流表有示數，則電路為通路，但電壓表示數為0，移動變阻器的滑片，電壓表示數始終為0，電流表的示數有變化，說明變阻器連接完好，電壓表所在的電路斷路，則斷開的導線是b；
（3）根據表中數據，電壓增大為原來的幾倍，通過的電流也為原來的幾倍，得出結論：電阻一定時，電流與電壓成正比；
變阻器的最大電阻為10Ω，由串聯電路的規律及歐姆定律，電路的最小電流為：
I=UR滑大+R=3V10Ω+5Ω=0.2A＞0.12A，故第1組數據是捏造的，理由是電路的最小電流為0.2A。
故答案為：
（1）左； （2）b； （3）電阻一定時，電流與電壓成正比；1；電路的最小電流為0.2A。
29．（5分）在做“探究導體中電流跟電阻的關系”的實驗中，實驗器材有：學生電源（3V不變），電流表、電壓表、定值電阻四只（5Ω、10Ω、20Ω、25Ω各一只），滑動變阻器M（10Ω1A），滑動變阻器N（20Ω1A），開關、導線若干。
（1）請你用筆畫線代替導線，將圖中的實物電路連接完整，要求滑片P向B端移動時電路中電流變大。
（2）實驗過程中，使用不同定值電阻進行探究時，調節滑動變阻器的阻值，使電阻R兩端電壓保持不變，這種方法是 （填字母編號）；
A．轉換法 B．控制變量法 C．等效替代法
（3）某次實驗中，連接好電路，閉合開關時，發現電流表示數幾乎為零，電壓表示數約3V，調節滑動變阻器的阻值，兩電表示數均無明顯變化，電路故障原因可能是 R斷路 ；
（4）排除故障后，更換不同定值電阻進行了實驗，記錄實驗數據如表：
分析表中數據可得到的結論是： 在電壓一定時，通過導體的電流與導體的電阻成反比 ；
（5）實驗中選擇的滑動變阻器應是 （選填“M”或“N”）。
【解答】解：（1）將滑動變阻器的B接線柱與定值電阻的右接線柱相連，如下圖所示：
（2）導體中電流跟電阻和電阻兩端電壓有關，所以實驗中要使用控制變量法，故B正確，AC錯誤；
（3）閉合開關，無論怎樣移動滑片，且電壓表始終為3V，電流表示數為零，說明電壓表串聯在了電路中，電流太小電流表顯示不出來，則故障的原因可能是R斷路；
（4）研究電流跟電阻之間的關系，電流的變化倍數與電阻變化倍數的倒數相等，故可得結論：在電壓一定時，通過導體的電流與導體的電阻成反比。
（5）電壓表的示數保持不變，由表格中數據知，UR＝I1R1＝5Ω×0.4A＝2V；
根據串分壓的知識，當定值電阻的阻值最大為25Ω時，所需滑動變阻器的阻值最大，此時電路中電流為0.08A，
所以R滑=U滑I=3V?2V0.08A=12.5Ω，因此選擇滑動變阻器N。
故答案為：（1）見上圖；（2）B；（3）R斷路；（4）在電壓一定時，通過導體的電流與導體的電阻成反比；（5）N。
六、計算題（6+6+8＝20分）
30．（6分）如圖所示，電源兩端電壓U保持不變，電阻R1的阻值為6Ω，電阻R2的阻值為18Ω．當開關S閉合時，電壓表示數為3V．求：
（1）電流表的示數I；
（2）電源兩端的電壓U。
【解答】解：
（1）開關S閉合時，兩電阻串聯，電壓表測量的是電阻R1兩端的電壓，
電路中的電流I＝I1=U1R1=3V6Ω=0.5A，即電流表示數為0.5A；
（2）根據歐姆定律可得，
R2兩端的電壓U2＝IR2＝0.5A×18Ω＝9V，
則電源電壓U＝U1+U2＝3V+9V＝12V。
答：（1）電流表的示數0.5A；
（2）電源兩端的電壓12V。
31．（6分）如圖，已知R1＝10Ω，R2＝20Ω，電源電壓保持不變，
（1）當S1閉合、S2、S3打開時，R1兩端電壓為2V，求這時電流表示數及電源電壓的大小，
（2）當S1打開，S2、S3閉合時，求這時通過R1的電流及電流表的示數。
【解答】解：（1）由電路圖可知，當S1閉合、S2、S3打開時，R1、R2串聯，
因串聯電路中處處電流相等，所以電路電流（電流表的示數）：I＝I1=U1R1=2V10Ω=0.2A；
因串聯電路中總電阻等于各分電阻之和，所以由I=UR可得，電源電壓：U＝IR總＝I（R1+R2）＝0.2A×（10Ω+20Ω）＝6V；
（2）當S1打開，S2、S3閉合時，R1、R2并聯，電流表測量干路電流；
因并聯電路兩端電壓相等，所以U1′＝U2′＝U＝6V，
則通過R1的電流：I1′=U1'R1=6V10Ω=0.6A，
通過R2的電流：I2′=U2'R2=6V20Ω=0.3A，
因并聯電路中干路電流等于各支路電流之和，所以干路電流（電流表的示數）：I干＝I1′+I2′＝0.6A+0.3A＝0.9A。
答：（1）當S1閉合、S2、S3打開時，電流表示數為0.2A，電源電壓為6V；
（2）當S1打開，S2、S3閉合時，通過R1的電流為0.6A，電流表的示數為0.9A。
32．（8分）中國科學家在南海試采可燃冰，并取得了圓滿成功，實現了我國天然氣水合物開發的歷史性突破，可燃冰清潔無污染，儲量很大，是一種理想的新型能源。（設可燃冰的熱值q＝4.2×108J/kg，c水＝4.2×103J/（kg?℃），求：
（1）用可燃冰燒水，100g完全燃燒放出的熱量。
（2）若加熱效率為40%，被水吸收的熱量。
（3）若在標準大氣壓下，將水從60℃加熱到沸騰，水的質量。
【解答】解：（1）可燃冰的質量m＝100g＝0.1kg，則“可燃冰”完全燃燒放出的熱量：
Q放＝m可燃冰q可燃冰＝0.1kg×4.2×108J/kg＝4.2×107J；
（2）已知加熱效率η＝40%，
由η=Q吸Q放可得水吸收的熱量：
Q吸＝η×Q放＝40%×4.2×107J＝1.68×107J；
（3）因為在一個標準大氣壓下水的沸點是100℃，由Q吸＝cm（t﹣t0）可得，加熱水的質量：
m=Q吸c水(t?t0)=1.68×107J4.2×103J/(kg?℃)×(100℃?60℃)=100kg。
答：（1）用可燃冰燒水，100g完全燃燒放出的熱量為4.2×107J。
（2）若加熱效率為40%，被水吸收的熱量為1.68×107J。
（3）若在標準大氣壓下，將水從60℃加熱到沸騰，水的質量為100kg。導體編號
長度/m
橫截面積/mm2
材料
電流大小/A
a
0.5
0.4
錳銅合金
0.20
b
0.5
0.4
鎳鉻合金
0.16
c
0.5
0.2
鎳鉻合金
0.08
d
1.0
0.2
鎳鉻合金
0.04
位置
A
B
C
電流/A
0.30
0.24
0.54
實驗序號
1
2
3
4
電壓/V
0.6
1.2
1.8
2.4
電流/A
0.12
0.24
0.36
0.48
實驗次數
1
2
3
4
電阻/Ω
5
10
20
25
電流/A
0.40
0.20
0.10
0.08
導體編號
長度/m
橫截面積/mm2
材料
電流大小/A
a
0.5
0.4
錳銅合金
0.20
b
0.5
0.4
鎳鉻合金
0.16
c
0.5
0.2
鎳鉻合金
0.08
d
1.0
0.2
鎳鉻合金
0.04
位置
A
B
C
電流/A
0.30
0.24
0.54
實驗序號
1
2
3
4
電壓/V
0.6
1.2
1.8
2.4
電流/A
0.12
0.24
0.36
0.48
實驗次數
1
2
3
4
電阻/Ω
5
10
20
25
電流/A
0.40
0.20
0.10
0.08
