人教版九年級全冊第十七章 歐姆定律綜合與測試單元測試一課一練

這是一份人教版九年級全冊第十七章 歐姆定律綜合與測試單元測試一課一練，共4頁。試卷主要包含了單項選擇題，填空題，綜合等內容，歡迎下載使用。

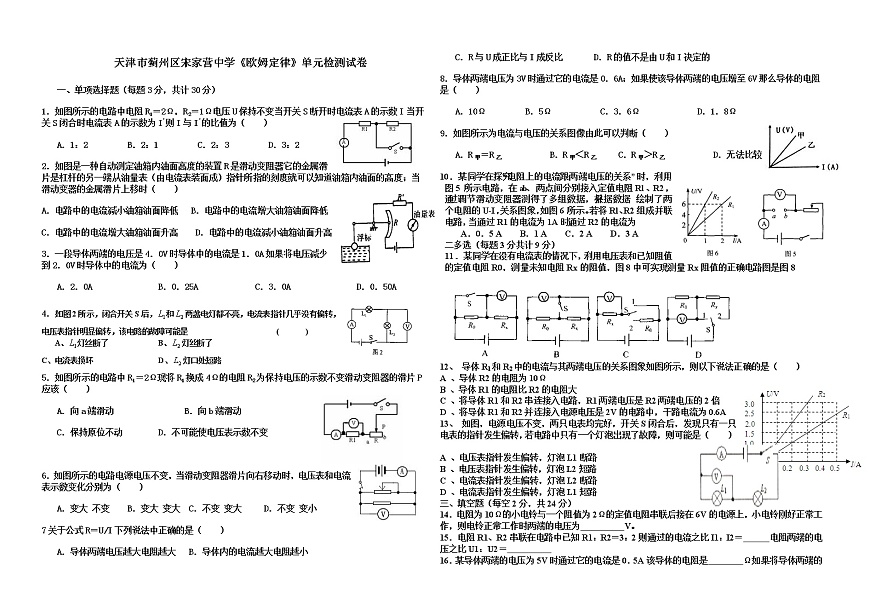

1．如圖所示的電路中電阻R1＝2Ω，R2＝1Ω電壓U保持不變當開關S斷開時電流表A的示數I當開關S閉合時電流表A的示數為I'則I與I'的比值為（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如圖是一種自動測定油箱內油面高度的裝置R是滑動變阻器它的金屬滑片是杠桿的另一端從油量表（由電流表裝面成）指針?biāo)傅目潭染涂梢灾烙拖鋬?nèi)油面的高度；當滑動變器的金屬滑片上移時（ ）
A．電路中的電流減小油箱油面降低 B．電路中的電流增大油箱油面降低
C．電路中的電流增大油箱油面升高 D．電路中的電流減小油箱油面升高
3．一段導體兩端的電壓是4．0V時導體中的電流是1．0A如果將電壓減少到2．0V時導體中的電流為（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
4．如圖2所示，閉合開關S后，和兩盞電燈都不亮，電流表指針幾乎沒有偏轉，電壓表指針明顯偏轉，該電路的故障可能是 ( )
A、燈絲斷了 B、燈絲斷了
C、電流表?yè)p壞 D、燈口處短路
5．如圖所示的電路中R1＝2Ω現將R1換成4Ω的電阻R2為保持電壓的示數不變滑動變阻器的滑片P應該（ ）
A．向a端滑動 B．向b端滑動
C．保持原位不動 D．不可能使電壓表示數不變
6．如圖所示的電路電源電壓不變，當滑動變阻器滑片向右移動時，電壓表和電流表示數變化分別為（ ）
A．變大 不變 B．變大 變大 C．不變 變大 D．不變 變小
7關于公式R＝U/I下列說法中正確的是（ ）
A．導體兩端電壓越大電阻越大 B．導體內的電流越大電阻越小
C．R與U成正比與I成反比 D．R的值不是由U和I決定的
8．導體兩端電壓為3V時通過它的電流是0．6A；如果使該導體兩端的電壓增至6V那么導體的電阻是（ ）
A．10Ω B．5Ω C．3．6Ω D．1．8Ω
9．如圖所示為電流與電壓的關系圖像由此可以判斷（ ）
A．R甲＝R乙 B．R甲＜R乙 C．R甲＞R乙 D．無法比較
10．某同學在探究“電阻上的電流跟兩端電壓的關系”時，利用圖5所示電路，在a、b 兩點間分別接入定值電阻Rl、R2，通過調節滑動變阻器測得了多組數據，并根據數據 繪制了兩個電阻的U-I，關系圖象，如圖6所示。若將Rl、R2組成并聯電路，當通過R1的電流為1A時，通過R2的電流為
A．0．5 A B．1 A C．2 A D．3 A
二多選（每題3分共計9分）
11．某同學在沒有電流表的情況下，利用電壓表和已知阻值的定值電阻R0，測量未知電阻Rx的阻值，圖8中可實現測量Rx阻值的正確電路圖是圖8
12、 導體R1和 R2中的電流與其兩端電壓的關系圖象如圖所示，則以下說法正確的是（ ）
A 、導體R2的電阻為10Ω
B 、導體R1的電阻比R2的電阻大
C 、將導體R1 和R2串連接入電路，R1兩端電壓是R2兩端電壓的2倍
D 、將導體R1 和R2并連接入電源電壓是2V的電路中，干路電流為0.6A
13、 如圖，電源電壓不變，兩只電表均完好，開關S閉合后，發現只有一只電表的指針發生偏轉，若電路中只有一個燈泡出現了故障，則可能是（ ）

A 、電壓表指針發生偏轉，燈泡L1斷路
B 、電壓表指針發生偏轉，燈泡L2短路
C 、電流表指針發生偏轉，燈泡L2斷路
D 、電流表指針發生偏轉，燈泡L1短路
三、填空題（每空2分，共24分）

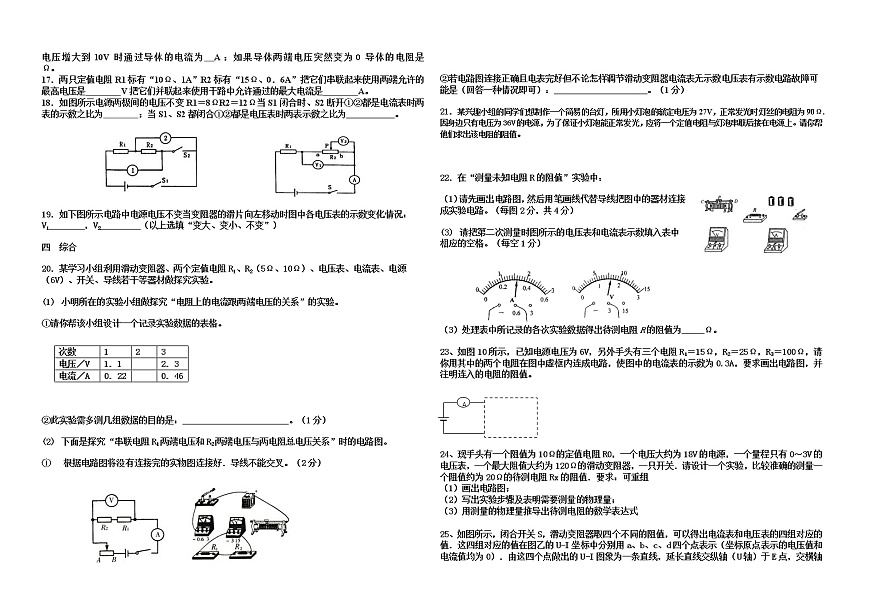

14．電阻為10Ω的小電鈴與一個阻值為2Ω的定值電阻串聯后接在6V的電源上，小電鈴剛好正常工作，則電鈴正常工作時兩端的電壓為 V。
15．電阻R1、R2串聯在電路中已知R1：R2＝3：2則通過的電流之比I1：I2＝ 電阻兩端的電壓之比U1：U2＝
16．某導體兩端的電壓為5V時通過它的電流是0．5A該導體的電阻是 Ω如果將導體兩端的電壓增大到10V時通過導體的電流為 A；如果導體兩端電壓突然變?yōu)?導體的電阻是 Ω。
17．兩只定值電阻R1標有“10Ω、1A”R2標有“15Ω、0．6A”把它們串聯起來使用兩端允許的最高電壓是 V把它們并聯起來使用干路中允許通過的最大電流是 A。
18．如圖所示電源兩極間的電壓不變R1＝8ΩR2＝12Ω當S1閉合時、S2斷開①②都是電流表時兩表的示數之比為 ；當S1、S2都閉合①②都是電壓表時兩表示數之比為 。
19．如下圖所示電路中電源電壓不變當變阻器的滑片向左移動時圖中各電壓表的示數變化情況：V1________，V2_________（以上選填“變大、變小、不變”）
四 綜合
20．某學習小組利用滑動變阻器、兩個定值電阻R1、R2（5Ω、10Ω）、電壓表、電流表、電源（6V）、開關、導線若干等器材做探究實驗。
(1) 小明所在的實驗小組做探究“電阻上的電流跟兩端電壓的關系”的實驗。
①請你幫該小組設計一個記錄實驗數據的表格。
②此實驗需多測幾組數據的目的是：________________________。（1分）
(2) 下面是探究“串聯電阻R1兩端電壓和R2兩端電壓與兩電阻總電壓關系”時的電路圖。
① 根據電路圖將沒有連接完的實物圖連接好．導線不能交叉。（2分）
②若電路圖連接正確且電表完好但不論怎樣調節滑動變阻器電流表無示數電壓表有示數電路故障可能是（回答一種情況即可）：_____________________。（1分）
21．某興趣小組的同學們想制作一個簡易的臺燈，所用小燈泡的額定電壓為27V，正常發光時燈絲的電阻為90Ω.因身邊只有電壓為36V的電源，為了保證小燈泡能正常發光，應將一個定值電阻與燈泡串聯后接在電源上。請你幫他們求出該電阻的阻值。
22．在“測量未知電阻R的阻值”實驗中：
（1）請先畫出電路圖，然后用筆畫線代替導線把圖中的器材連接成實驗電路。（每圖2分，共4分）
(3) 請把第二次測量時圖所示的電壓表和電流表示數填入表中相應的空格。（每空1分）

（3）處理表中所記錄的各次實驗數據得出待測電阻R的阻值為_(kāi)____Ω。
23、如圖10所示，已知電源電壓為6V，另外手頭有三個電阻R1＝15Ω，R2＝25Ω，R3＝100Ω，請你用其中的兩個電阻在圖中虛框內連成電路，使圖中的電流表的示數為0.3A，要求畫出電路圖，并注明連入的電阻的阻值。
A
現手頭有一個阻值為10Ω的定值電阻R0，一個電壓大約為18V的電源，一個量程只有0～3V的電壓表，一個最大阻值大約為120Ω的滑動變阻器，一只開關．請?jiān)O(shè)計一個實驗，比較準確的測量一個阻值約為20Ω的待測電阻Rx的阻值．要求：可重組
（1）畫出電路圖；
（2）寫出實驗步驟及表明需要測量的物理量；
（3）用測量的物理量推導出待測電阻的數學表達式
如圖所示，閉合開關S，滑動變阻器取四個不同的阻值，可以得出電流表和電壓表的四組對應的值．這四組對應的值在圖乙的U-I坐標中分別用a、b、c、d四個點表示（坐標原點表示的電壓值和電流值均為0）．由這四個點做出的U-I圖象為一條直線，延長直線交縱軸（U軸）于E點，交橫軸于F點，若電源電壓為U0，定值電阻的阻值為R0．據此分析：
（1）E點表示的電流表、電壓表的示數分別為 電路處在 狀態．
（2）F點表示的電壓表、電流表的示數分別為 ．此時電路處在 狀態．
天津市薊州區宋家營中學《歐姆定律》單元檢測試卷答案
一、單選
C
A
D
B
B
D
D
B
C
A
多選
ACD
AD
AD
填空
14、5
15、1:1 3:2
16、10 1 10
17、15V 1.5A
18、2:5 5:3
19、不變 變大
四、綜合
20、
尋找普遍規律（2）圖略（3）電壓表測量處斷路
21、30Ω
22、（1）圖略（2）1.6V 0.32A （3）5
圖中應該畫出R2＝25Ω與R3＝100Ω兩電阻并聯使用
實驗步驟：
主要實驗步驟和需要測量的物理量：
a、斷開開關，按照電路圖連好電路，將滑動變阻器滑片調到阻值最大處；
b、閉合開關，調節滑動變阻器，使電壓表的示數接近滿偏，記下電壓表的示數Ux；
c、斷開開關，保持滑片的位置不變，將電壓表改接在R0兩端，閉合開關，記下電壓表的示數U0
表達式：RX=U0R0/Ux
(1)0 U0 斷路
（2）0 U0/R0 短路次數
1
2
3
電壓／V
1．1

2．3
電流／A
0．22

0．46
