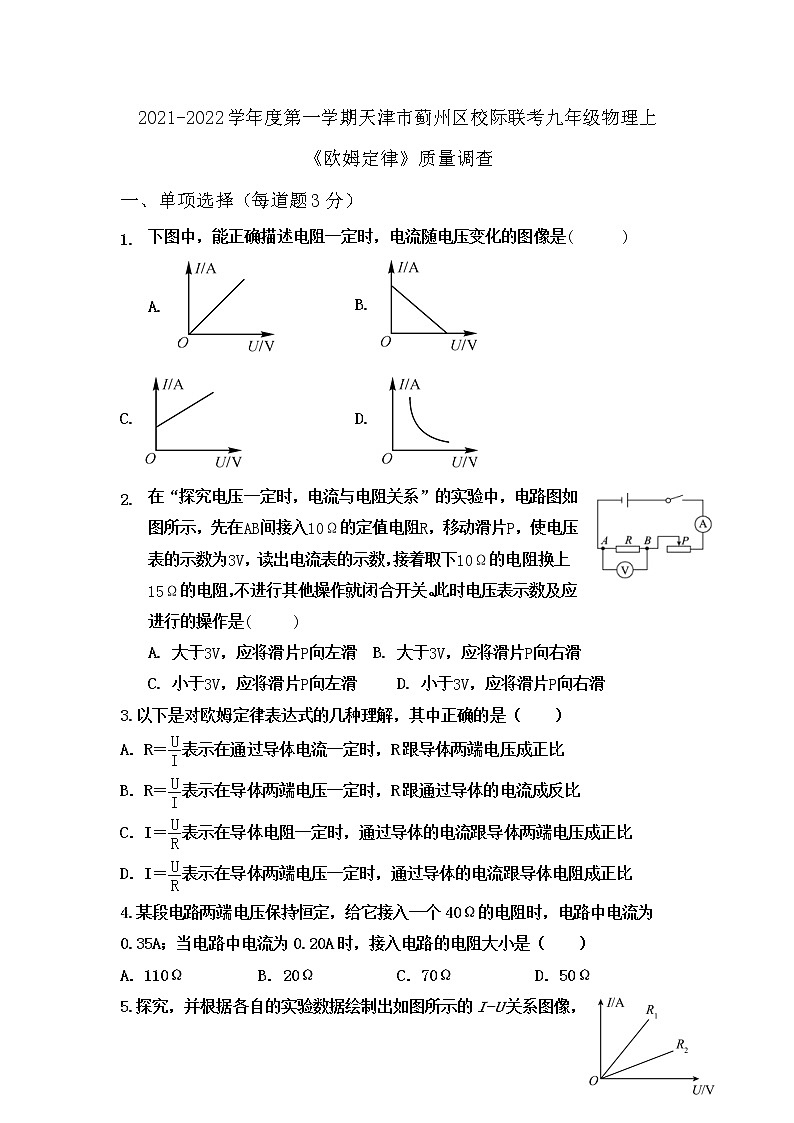

2021-2022學年度第一學期天津市薊州區校際聯考九年級物理上《歐姆定律》質量調查一、單項選擇（每道題3分）下圖中，能正確描述電阻一定時，電流隨電壓變化的圖像是     B.  C.  D. 在“探究電壓一定時，電流與電阻關系”的實驗中，電路圖如圖所示，先在間接入的定值電阻，移動滑片，使電壓表的示數為，讀出電流表的示數，接著取下的電阻換上的電阻，不進行其他操作就閉合開關。此時電壓表示數及應進行的操作是   A. 大于，應將滑片向左滑  B. 大于，應將滑片向右滑

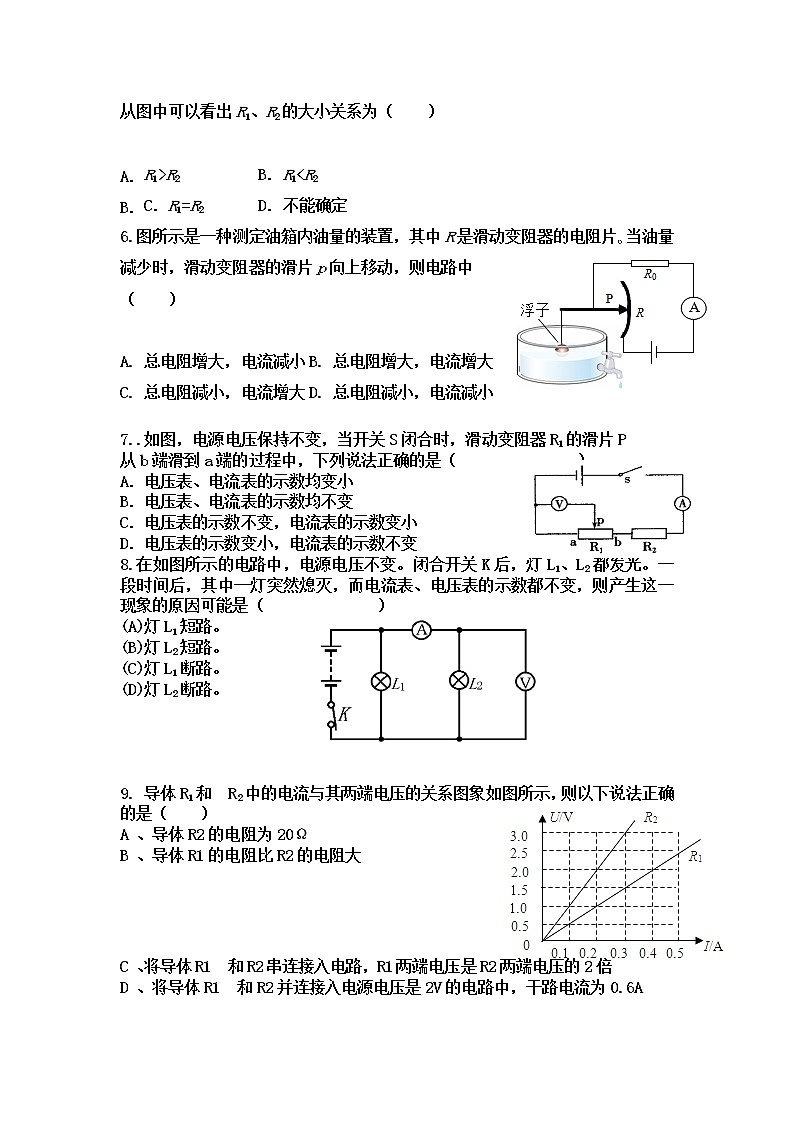

C. 小于，應將滑片向左滑     D. 小于，應將滑片向右滑3.以下是對歐姆定律表達式的幾種理解，其中正確的是（　?。?/span>A．R＝表示在通過導體電流一定時，R跟導體兩端電壓成正比 B．R＝表示在導體兩端電壓一定時，R跟通過導體的電流成反比C．I＝表示在導體電阻一定時，通過導體的電流跟導體兩端電壓成正比 D．I＝表示在導體兩端電壓一定時，通過導體的電流跟導體電阻成正比4.某段電路兩端電壓保持恒定，給它接入一個40Ω的電阻時，電路中電流為0.35A；當電路中電流為0.20A時，接入電路的電阻大小是（　?。?/span>A．110Ω B．20Ω C．70Ω D．50Ω5.探究，并根據各自的實驗數據繪制出如圖所示的I-U關系圖像，從圖中可以看出R1、R2的大小關系為（　?。?/span> A．R1>R2 B．R1<R2 B．C．R1=R2 D．不能確定6.圖所示是一種測定油箱內油量的裝置，其中R是滑動變阻器的電阻片?當油量減少時，滑動變阻器的滑片p向上移動，則電路中（　　） A. 總電阻增大，電流減小B. 總電阻增大，電流增大C. 總電阻減小，電流增大D. 總電阻減小，電流減小 7..如圖，電源電壓保持不變，當開關S閉合時，滑動變阻器R1的滑片P從b端滑到a端的過程中，下列說法正確的是（               ） A．電壓表、電流表的示數均變小            B．電壓表、電流表的示數均不變  C．電壓表的示數不變，電流表的示數變小    D．電壓表的示數變小，電流表的示數不變8.在如圖所示的電路中，電源電壓不變。閉合開關K后，燈L1、L2都發光。一段時間后，其中一燈突然熄滅，而電流表、電壓表的示數都不變，則產生這一現象的原因可能是（              ）(A)燈L1短路。    (B)燈L2短路。    (C)燈L1斷路。    (D)燈L2斷路。　   9. 導體R1和 R2中的電流與其兩端電壓的關系圖象如圖所示，則以下說法正確的是（　?。?/span>
A 、導體R2的電阻為20ΩB 、導體R1的電阻比R2的電阻大C 、將導體R1 和R2串連接入電路，R1兩端電壓是R2兩端電壓的2倍 D 、將導體R1 和R2并連接入電源電壓是2V的電路中，干路電流為0.6A 10、小明觀察了市場上的測重儀后，設計了如圖四個電路（R是定值電阻，R1是滑動變阻器）．可以測量人體重的電路是：（?。?/span>     二、多項選擇（每道題3分） 11.如圖7甲所示，R1為定值電阻，R2為滑動變阻器，電源電壓恒定。閉合開關S，調節滑動變阻器滑片，R1、R2兩端的電壓U1、U2與電流I的變化關系圖象如圖7乙所示，其中正確的是12、如圖，電源內阻不能忽略，R1=10Ω，R2=8Ω，開關K接1時，電壓表示數為2V，當開關接2時，電壓表示數可能下列讀數中的A．2.2V B．1.9V C．1.8V D．1.3V 13、如圖所示，當變阻器的滑片P置于某一位置時，R1、R2兩端的電壓分別為U1、U2，當滑片P置于另一位置時，R1、R2兩端的電壓分別為U1′和U2′．若△U1=U1?U1′，△U2＝U2?U2′，則下列判斷不正確的是（　?。?/span>A．△U1＜△U2      B．△U1＞△U2     B．C．△U1=△U2     D．無法判斷△U1、△U2哪個大 三、填空題（每空2分）14.當某導體兩端電壓是3V時，通過它的電流是0.2A，則該導體的電阻是__Ω；當它兩端電壓為0V時，該導體的電阻為__Ω15.小旭同學在測電阻時，取了兩個電阻、并聯，通過它們的電流之比為：：，則兩電阻兩端電壓之比為：_____，兩電阻之比：_____。16.圖甲是小強“探究通過導體的電流與電阻的關系”的實驗電路電源電壓保持不變，圖乙是他依據測得的實驗數據繪制的電流隨電阻變化的圖像。由圖像可知兩端的電壓為          。由數據可得出正確結論是
17.如圖，當S閉合，滑動變阻器的滑片P向右滑動時，電壓表示數將 ________，電壓表示數與電流表示數的比值 ________（選填“變大”、“變小”或“不變”）． 18.如圖11所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓不變。閉合開關S后，滑片P從a端移動到b端，電流表示數I與電壓表示數U的變化關系如圖12所示，則電源電壓為______V，R2的最大阻值為____Ω。

　　   19.兩只定值電阻甲標有“10Ω 1A”乙標有“15Ω 、0.6A”把它們串聯起來電路中允許通過的最大電流為          兩端允許加上的最高電壓是          。四、綜合題．20、（7分）在探究電阻一定時電流與電壓關系的實驗中:(1)請根據圖18所示的電路圖,用筆畫出導線完成圖19的電路連接;          (2)實驗過程中得到的部分?jǐn)?shù)據如下表所示。第3次測量時,電流表的示數如圖20所示,請將該數據填入表格中;    (3)在圖21中的坐標軸上標出適當?shù)臉?biāo)度,把上表中的數據在坐標系中描點并連線       21、（6分）甲、乙兩地相距40km．在甲、乙兩地之間沿直線架設了兩條輸電線，已知每條輸電線每千米的電阻為0.2Ω，現輸電線在某處發生了短路，為確定短路位置，檢修員在甲地利用電壓表、電流表和電源接成如圖所電路進行測量．當電壓表的示數為0.3V時，電流表的示數為0.5A，若只考慮輸電線的電阻．求：
（1）甲、乙兩地單根輸電線的電阻；

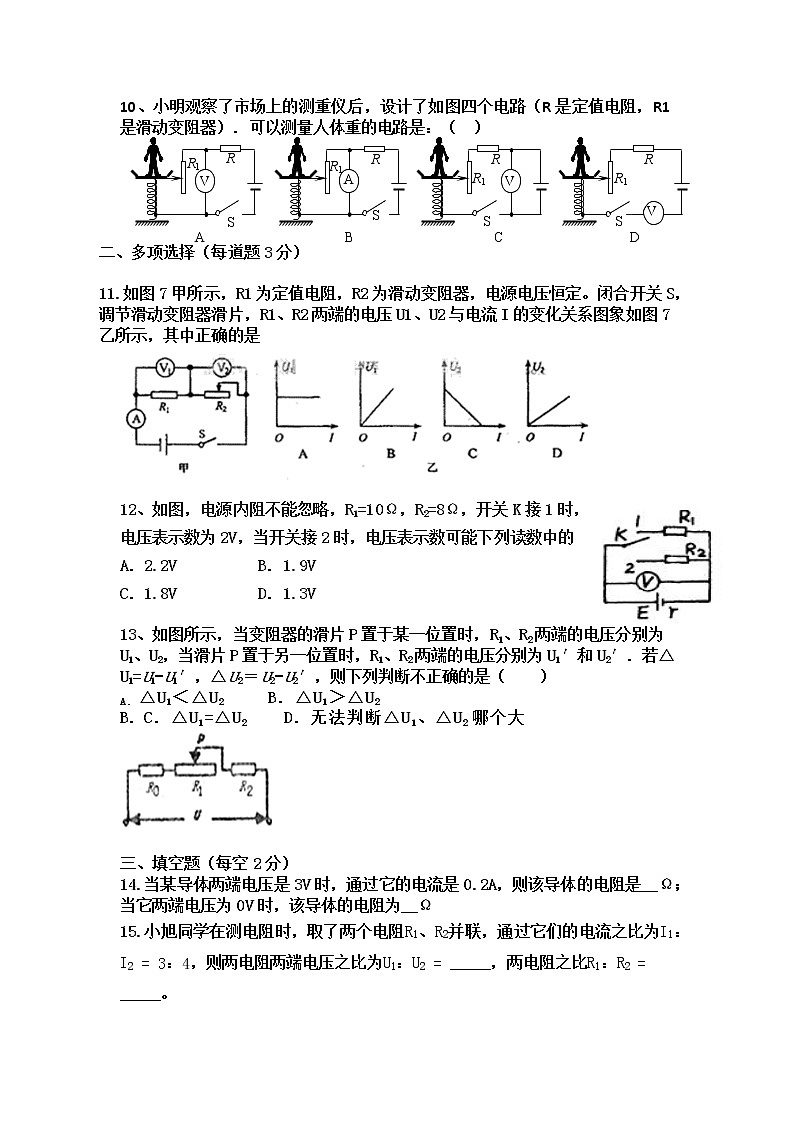

（2）短路位置到甲地的距離s； 22、（6分）在“測量未知電阻R的阻值”實驗中：（1）請你用筆畫線代替導線把圖10中的器材連接成實驗電路。、    （2）請把第二次測量時，圖11所示的電壓表和電流表示數填入表2中相應的空格。表2（3）處理表2中所記錄的各次實驗數據，得出待測電阻R的阻值為__________________Ω。 23、（6分）如圖10所示，有一只小燈泡，額定電壓為2.4V，小燈泡正常工作時的電阻為8Ω，如果我們只有電壓為3V的電源，要使小燈泡正常工作，需要串聯一個多大的電阻？                    24、（6分）某同學復習中用圖16甲所示的電路再次探究串聯電路電壓的規律，實驗時意外發現：“當變阻器滑片P向左移時，兩電壓表的讀數之和減小?！彼a(chǎn)生了疑惑，在老師的引導下，知道了用久的普通干電池內部有不可忽略的電阻，可將它看作一個理想電源(電壓U恒定，電阻為0)與一個電阻r的串聯(圖16乙所示)．請你幫他選擇適當器材，設計測量干電池電阻r的實驗方案。可供選用的器材：一個電壓表，符合實驗要求的已知阻值的定值電阻R1、R2(R1≠R2），導線和開關若干，一節舊干電池。要求R1、R2在同一電路中不能同時工作。請完成： (1)面出實驗電路圖；(2)根據你設計的電路寫出主要的實驗步驟和需測量的物理量：(3)寫出電阻r的數學表達式(用已知量和測量量表示)。25.（6分）如圖1所示的電路中，電源電壓保持不變，定值電阻的阻值R0為已知，閉合開關S，使滑動變阻器上的滑片由一端滑向另一端，以此測出變阻器上的滑片在a、b、c、d四個位置（a、d為變阻器上的兩端點）時電壓表和電流表的示數，并將四組數據在U-I圖中描點、連線，形成圖2所示的線段ad．圖中記下了滑片在a端時的電壓為U0，在d端時電流為I0，請解答下列問題；

（1）說明電阻R0的作用；
（2）分析說明a、d各是滑動變阻器的哪一端？
（3）求出滑動變阻器的最大阻值（用字母表示）天津市薊州區校級聯考九年級物理《歐姆定律》質量調查AACCBACCDABCBCABD15   15 1:1   4:33V   在電壓一定時，電流與電阻成反比變小    不變3V     10Ω0.6A    15V20(1)  (2)  0.48A(3)  21、解：（1）甲、乙兩地單根輸電線的長度：
L=40km，
因每條輸電線每千米的電阻為0.2Ω，
所以，甲、乙兩地單根輸電線的電阻：
R=40km×0.2Ω/km=8Ω；
（2）由I=U/R可得，電路中的總電阻：
R′=U/I=0.3V/0.5A=0.6Ω，
輸電線的總長度：
L′=0.6Ω/0.2Ω/km=3km，
則短路位置到甲地的距離：
s=L/2=3km/2=1.5km；22（1）圖略（2）1.6V     0.32A（3）523、2Ω24、（1）（2）①按照電路圖連接電路，記下開關S斷開時電壓表的示數U；②閉合開關S，記下電壓表的示數U1．
（3）r=R1．25、
