人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用精練

這是一份人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用精練，共5頁。試卷主要包含了單選題，填空題，實驗題等內容，歡迎下載使用。

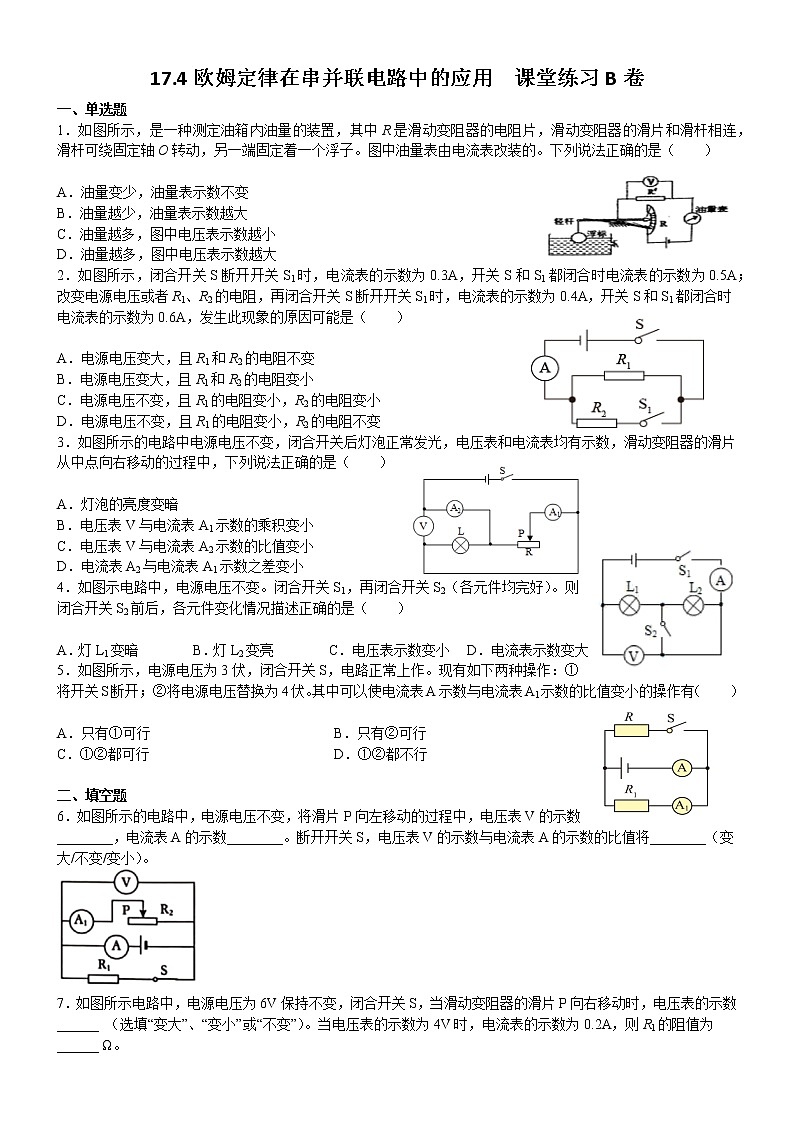

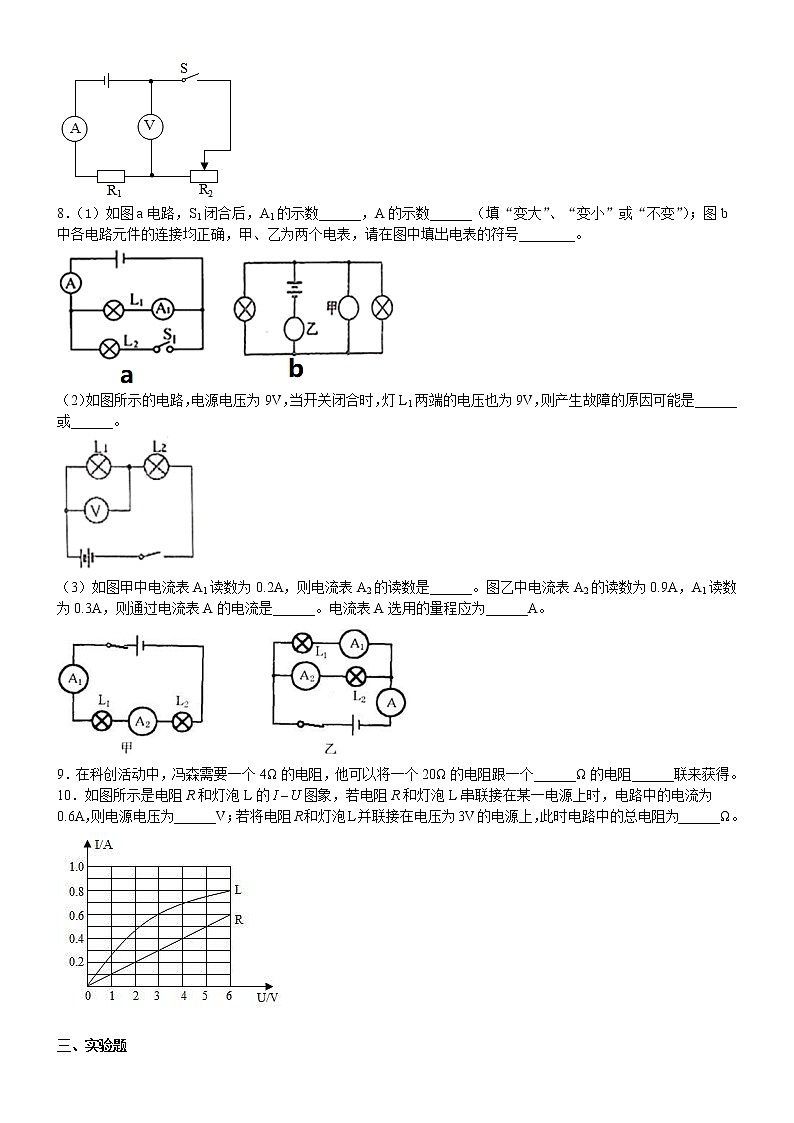

17.4歐姆定律在串并聯電路中的應用  課堂練習B卷一、單選題1．如圖所示，是一種測定油箱內油量的裝置，其中R是滑動變阻器的電阻片，滑動變阻器的滑片和滑桿相連，滑桿可繞固定軸O轉動，另一端固定著一個浮子。圖中油量表由電流表改裝的。下列說法正確的是（　?。?/span>A．油量變少，油量表示數不變B．油量越少，油量表示數越大C．油量越多，圖中電壓表示數越小D．油量越多，圖中電壓表示數越大2．如圖所示，閉合開關S斷開開關S1時，電流表的示數為0.3A，開關S和S1都閉合時電流表的示數為0.5A；改變電源電壓或者R1、R2的電阻，再閉合開關S斷開開關S1時，電流表的示數為0.4A，開關S和S1都閉合時電流表的示數為0.6A，發生此現象的原因可能是（　?。?/span> A．電源電壓變大，且R1和R2的電阻不變B．電源電壓變大，且R1和R2的電阻變小C．電源電壓不變，且R1的電阻變小，R2的電阻變小D．電源電壓不變，且R1的電阻變小，R2的電阻不變3．如圖所示的電路中電源電壓不變，閉合開關后燈泡正常發光，電壓表和電流表均有示數，滑動變阻器的滑片從中點向右移動的過程中，下列說法正確的是（　?。?/span> A．燈泡的亮度變暗B．電壓表V與電流表A1示數的乘積變小C．電壓表V與電流表A2示數的比值變小D．電流表A2與電流表A1示數之差變小4．如圖示電路中，電源電壓不變。閉合開關S1，再閉合開關S2（各元件均完好）。則閉合開關S2前后，各元件變化情況描述正確的是（　?。?/span> A．燈L1變暗 B．燈L2變亮 C．電壓表示數變小 D．電流表示數變大5．如圖所示，電源電壓為3伏，閉合開關S，電路正常上作。現有如下兩種操作：①將開關S斷開；②將電源電壓替換為4伏。其中可以使電流表A示數與電流表A1示數的比值變小的操作有（　?。?/span> A．只有①可行 B．只有②可行C．①②都可行 D．①②都不行 二、填空題6．如圖所示的電路中，電源電壓不變，將滑片P向左移動的過程中，電壓表V的示數________，電流表A的示數________。斷開開關S，電壓表V的示數與電流表A的示數的比值將________（變大/不變/變?。?。7．如圖所示電路中，電源電壓為6V保持不變，閉合開關S，當滑動變阻器的滑片P向右移動時，電壓表的示數 ______ （選填“變大”、“變小”或“不變”）。當電壓表的示數為4V時，電流表的示數為0.2A，則R1的阻值為 ______ Ω。8．（1）如圖a電路，S1閉合后，A1的示數______，A的示數______（填“變大”、“變小”或“不變”）；圖b中各電路元件的連接均正確，甲、乙為兩個電表，請在圖中填出電表的符號________。（2）如圖所示的電路，電源電壓為9V，當開關閉合時，燈L1兩端的電壓也為9V，則產生故障的原因可能是______或______。（3）如圖甲中電流表A1讀數為0.2A，則電流表A2的讀數是______。圖乙中電流表A2的讀數為0.9A，A1讀數為0.3A，則通過電流表A的電流是______。電流表A選用的量程應為______A。9．在科創活動中，馮森需要一個4Ω的電阻，他可以將一個20Ω的電阻跟一個______Ω的電阻______聯來獲得。10．如圖所示是電阻R和燈泡L的圖象，若電阻R和燈泡L串聯接在某一電源上時，電路中的電流為0.6A，則電源電壓為______V；若將電阻R和燈泡L并聯接在電壓為3V的電源上，此時電路中的總電阻為______Ω。 三、實驗題11．在做“探究導體中電流跟電阻的關系”的實驗中，實驗器材有：學生電源（6V不變）、電流表、電壓表、定值電阻四個（5Ω、10Ω、15Ω、20Ω各一個）、滑動變阻器M(5Ω  3A)、滑動變阻器N(10Ω  2A)、開關、導線若干．實驗電路如圖甲所示．(1)閉合開關前，滑動變阻器的滑片P應位于__________（選填“a”或“b”）端，可以起到__________的作用；(2)探究電流與電阻的關系的實驗過程中，當A、B兩點間的電阻R由5Ω更換為10Ω后，為了探究上述問題，應該緩慢將變阻器的滑片向__________（選填“a”或“b”）端移動，保持__________表的讀數不變，然后再讀出另一個電表的示數．(3)利用收集到的多組數據，作出了如圖乙所示的電流I隨電阻R變化的關系圖象，分析圖象得出電流與電阻的關系可能是__________．(4)實驗中選擇的滑動變阻器應是__________（選填“M”或“N”）．
參考答案1．D  2．D  3．B  4．D  5．A  6．不變    變小    變大    7．變大    10    8．不變    變大        L1斷路    L2短路    0.2A    1.2A    0~3     9．5    并    10．9    3.3     11．b    保護電路    b    電壓    電壓一定時，電流與電阻成反比    N
