九年級全冊第4節 歐姆定律在串、并聯電路中的應用達標測試

這是一份九年級全冊第4節 歐姆定律在串、并聯電路中的應用達標測試，共5頁。試卷主要包含了單選題，填空題，實驗題等內容，歡迎下載使用。

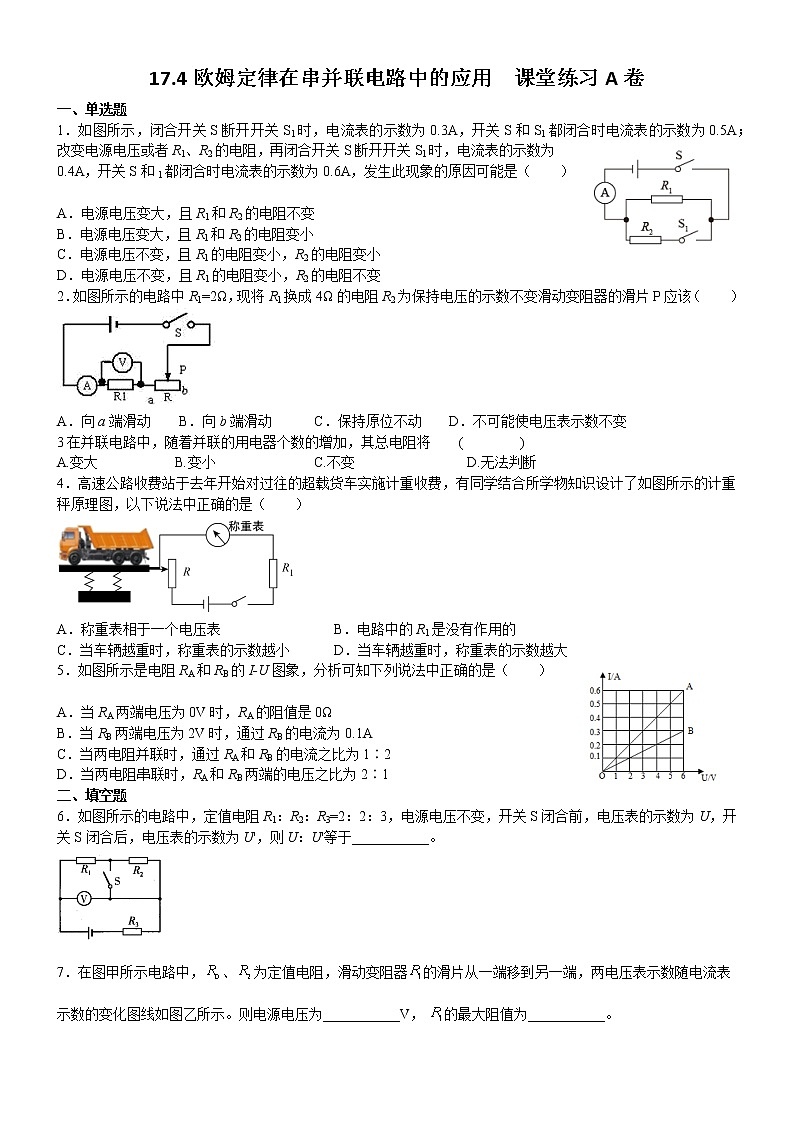

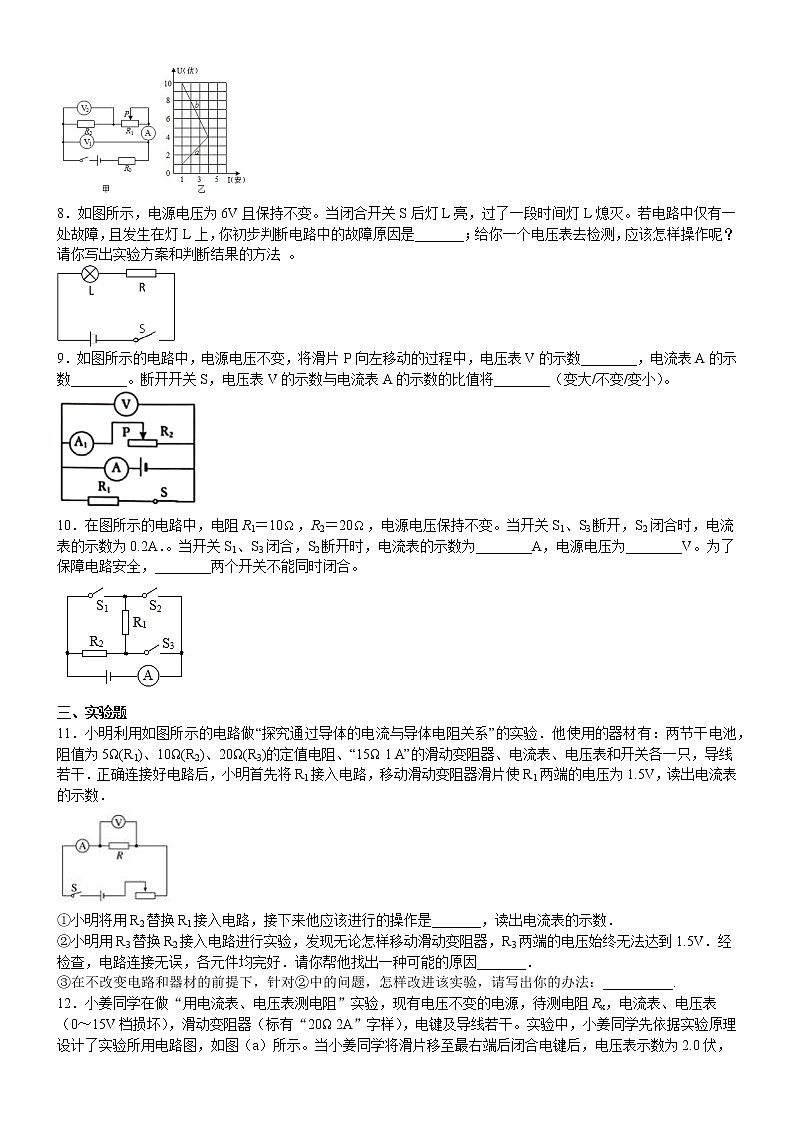

17.4歐姆定律在串并聯電路中的應用  課堂練習A卷一、單選題1．如圖所示，閉合開關S斷開開關S1時，電流表的示數為0.3A，開關S和S1都閉合時電流表的示數為0.5A；改變電源電壓或者R1、R2的電阻，再閉合開關S斷開開關S1時，電流表的示數為0.4A，開關S和1都閉合時電流表的示數為0.6A，發生此現象的原因可能是（　?。?/span> A．電源電壓變大，且R1和R2的電阻不變B．電源電壓變大，且R1和R2的電阻變小C．電源電壓不變，且R1的電阻變小，R2的電阻變小D．電源電壓不變，且R1的電阻變小，R2的電阻不變2．如圖所示的電路中R1=2Ω，現將R1換成4Ω的電阻R2為保持電壓的示數不變滑動變阻器的滑片P應該（　?。?/span>A．向a端滑動    B．向b端滑動      C．保持原位不動   D．不可能使電壓表示數不變3在并聯電路中，隨著并聯的用電器個數的增加，其總電阻將    (        )A.變大           B.變小              C.不變                D.無法判斷4．高速公路收費站于去年開始對過往的超載貨車實施計重收費，有同學結合所學物知識設計了如圖所示的計重秤原理圖，以下說法中正確的是（　?。?/span>A．稱重表相于一個電壓表 B．電路中的R1是沒有作用的C．當車輛越重時，稱重表的示數越小 D．當車輛越重時，稱重表的示數越大5．如圖所示是電阻RA和RB的I-U圖象，分析可知下列說法中正確的是（　　） A．當RA兩端電壓為0V時，RA的阻值是0ΩB．當RB兩端電壓為2V時，通過RB的電流為0.1AC．當兩電阻并聯時，通過RA和RB的電流之比為1∶2D．當兩電阻串聯時，RA和RB兩端的電壓之比為2∶1二、填空題6．如圖所示的電路中，定值電阻R1：R2：R3=2：2：3，電源電壓不變，開關S閉合前，電壓表的示數為U，開關S閉合后，電壓表的示數為U'，則U：U'等于___________。7．在圖甲所示電路中，、為定值電阻，滑動變阻器的滑片從一端移到另一端，兩電壓表示數隨電流表示數的變化圖線如圖乙所示。則電源電壓為___________V， 的最大阻值為___________。8．如圖所示，電源電壓為6V且保持不變。當閉合開關S后燈L亮，過了一段時間燈L熄滅。若電路中僅有一處故障，且發生在燈L上，你初步判斷電路中的故障原因是_______；給你一個電壓表去檢測，應該怎樣操作呢？請你寫出實驗方案和判斷結果的方法 。9．如圖所示的電路中，電源電壓不變，將滑片P向左移動的過程中，電壓表V的示數________，電流表A的示數________。斷開開關S，電壓表V的示數與電流表A的示數的比值將________（變大/不變/變?。?/span>10．在圖所示的電路中，電阻R1＝10，R2＝20，電源電壓保持不變。當開關S1、S3斷開，S2閉合時，電流表的示數為0.2A．。當開關S1、S3閉合，S2斷開時，電流表的示數為________A，電源電壓為________V。為了保障電路安全，________兩個開關不能同時閉合。三、實驗題11．小明利用如圖所示的電路做“探究通過導體的電流與導體電阻關系”的實驗．他使用的器材有：兩節干電池，阻值為5Ω(R1)、10Ω(R2)、20Ω(R3)的定值電阻、“15Ω 1 A”的滑動變阻器、電流表、電壓表和開關各一只，導線若干．正確連接好電路后，小明首先將R1接入電路，移動滑動變阻器滑片使R1兩端的電壓為1.5V，讀出電流表的示數．①小明將用R2替換R1接入電路，接下來他應該進行的操作是_______，讀出電流表的示數．②小明用R3替換R2接入電路進行實驗，發現無論怎樣移動滑動變阻器，R3兩端的電壓始終無法達到1.5V．經檢查，電路連接無誤，各元件均完好．請你幫他找出一種可能的原因_______．③在不改變電路和器材的前提下，針對②中的問題，怎樣改進該實驗，請寫出你的辦法：__________.12．小姜同學在做“用電流表、電壓表測電阻”實驗，現有電壓不變的電源，待測電阻Rx，電流表、電壓表（0～15V檔損壞），滑動變阻器（標有“20Ω 2A”字樣），電鍵及導線若干。實驗中，小姜同學先依據實驗原理設計了實驗所用電路圖，如圖所示。當小姜同學將滑片移至最右端后閉合電鍵后，電壓表示數為2.0伏，電流表示數為0.20安；接著他將滑片P向左移至中點時，電壓表示數為3.0伏，電流表示數如圖所示。（1）請?jiān)趫D（a）所示電路的〇里填上適當?shù)碾姳矸?hào)，使之成為正確的電路。（2）要使待測電阻兩端電壓大于3伏，繼續完成實驗，小姜同學接著進行的操作是：_______。（3）當他操作完成后，發現電流表示數為0.4安時，電壓表示數如圖所示。請將上述測得的三組數據填寫在下表中，并計算出電阻。（計算電阻時，精確到0.1歐。）物理量實驗序號電壓Ux（伏）電流Ix（安）電阻Rx（歐）電阻Rx平均值（歐）1    2   3
參考答案1．D  2．B  3．C  4．D  5．B  6．10∶7      7．12    9Ω    8．燈L斷路或燈L短路    實驗方案：將電壓表并聯在燈L兩端，閉合開關S，若電壓表示數是6V，則燈L斷路；若電壓表示數是0V，則燈L短路    9．不變    變小    變大      10．0.9    6    S1和S2    11．移動滑動變阻器滑片使R2兩端的電壓為1.5 V    滑動變阻器最大阻值過小(或定值電阻兩端的電壓過?。浑娫措妷哼^(guò)大)    保持定值電阻兩端的電壓為2V不變    12．    詳見解析    詳見解析     物理量實驗序號電壓Ux（伏）電流Ix（安）電阻Rx（歐）電阻Rx平均值（歐）12.00.2010.010.123.00.3010.034.10.4010.3
