初中物理第3節 平面鏡成像第2課時習題

這是一份初中物理第3節 平面鏡成像第2課時習題，共5頁。試卷主要包含了手電筒后面的反光鏡是，光學器件在生活中有很多應用等內容，歡迎下載使用。

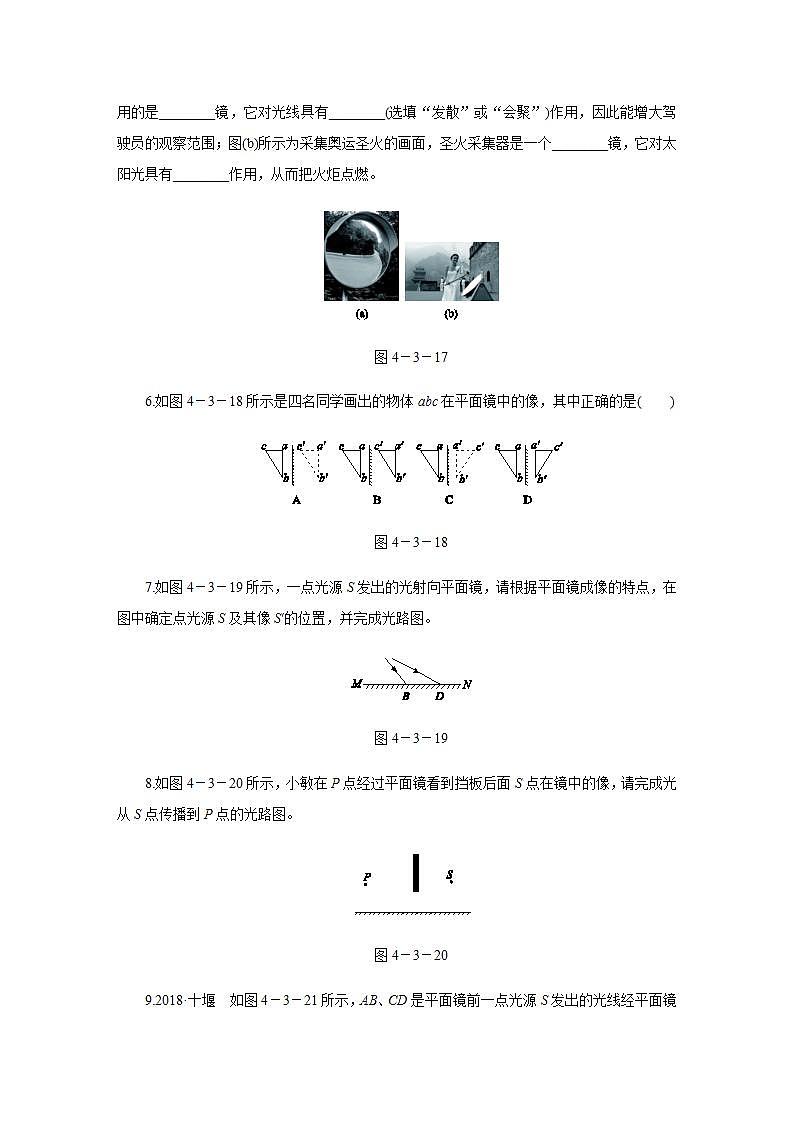

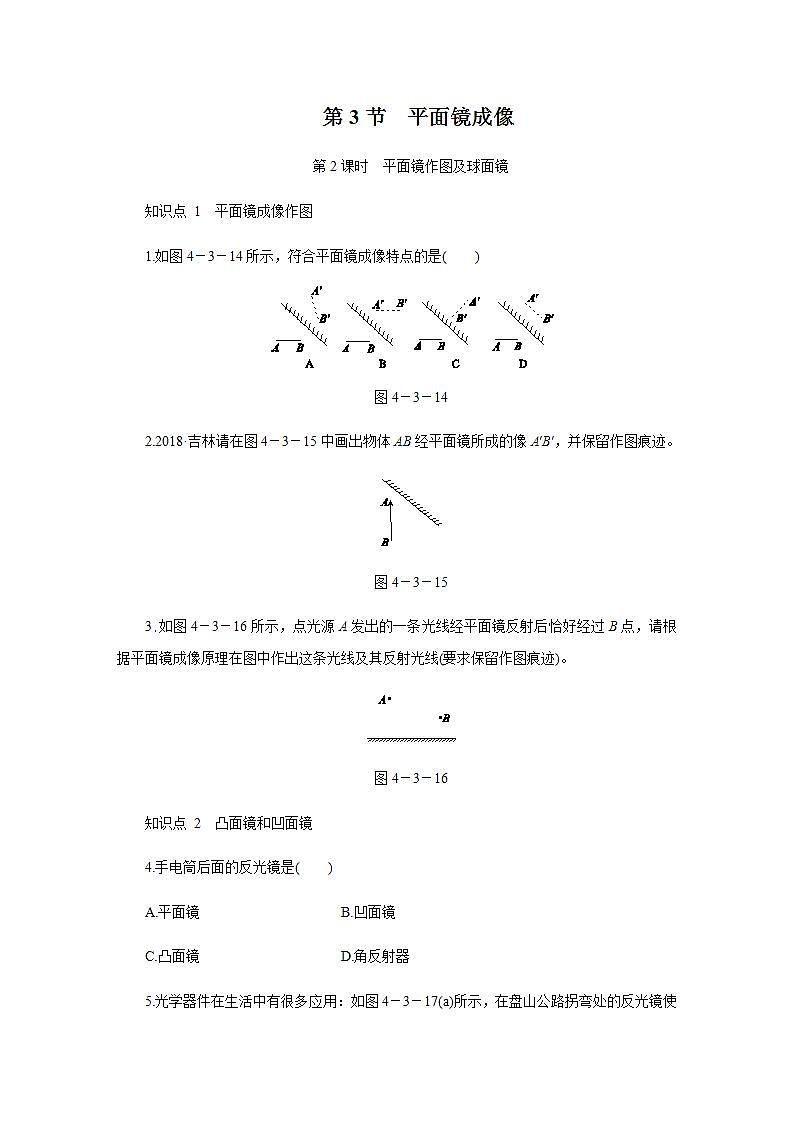

第3節  平面鏡成像第2課時  平面鏡作圖及球面鏡知識點 1　平面鏡成像作圖1.如圖4－3－14所示，符合平面鏡成像特點的是(　　)圖4－3－142.2018·吉林請在圖4－3－15中畫出物體AB經平面鏡所成的像A′B′，并保留作圖痕跡。圖4－3－153.如圖4－3－16所示，點光源A發出的一條光線經平面鏡反射后恰好經過B點，請根據平面鏡成像原理在圖中作出這條光線及其反射光線(要求保留作圖痕跡)。圖4－3－16知識點 2　凸面鏡和凹面鏡4.手電筒后面的反光鏡是(　　)A.平面鏡       B.凹面鏡C.凸面鏡       D.角反射器5.光學器件在生活中有很多應用：如圖4－3－17(a)所示，在盤山公路拐彎處的反光鏡使用的是________鏡，它對光線具有________(選填“發散”或“會聚”)作用，因此能增大駕駛員的觀察范圍；圖所示為采集奧運圣火的畫面，圣火采集器是一個________鏡，它對太陽光具有________作用，從而把火炬點燃。圖4－3－176.如圖4－3－18所示是四名同學畫出的物體abc在平面鏡中的像，其中正確的是(　　)圖4－3－187.如圖4－3－19所示，一點光源S發出的光射向平面鏡，請根據平面鏡成像的特點，在圖中確定點光源S及其像S′的位置，并完成光路圖。圖4－3－198.如圖4－3－20所示，小敏在P點經過平面鏡看到擋板后面S點在鏡中的像，請完成光從S點傳播到P點的光路圖。圖4－3－209.2018·十堰  如圖4－3－21所示，AB、CD是平面鏡前一點光源S發出的光線經平面鏡M反射后的兩條反射光線，請在圖中標出點光源S和其像點S′的位置，并完成光路圖。圖4－3－2110.2018·鞍山  如圖4－3－22所示，A和B兩點，一個是發光點，一個是該發光點在平面鏡中的像，請確定平面鏡的位置，并畫出平面鏡，然后畫出從發光點發出的一條經平面鏡反射后過C點的光線。圖4－3－22
教師詳解詳析1.A2.如圖所示  3.如圖所示4.B5.凸面　發散　凹面　會聚6.C　[解析] 根據平面鏡成像特點可知，像與物關于鏡面對稱，且像為虛像(用虛線表示)，故只有C選項正確。7.如圖所示[解析] 先將兩條入射光線反向延長交于一點，即為點光源S；再作出點S關于平面鏡的對稱點，就是點光源S的像點S′；由反射光線的反向延長線過像點完成光路。8.如圖所示[解析] 作出發光點S關于平面鏡的對稱點，即為像點S′，連接S′、P點交平面鏡于點O，OP為反射光線，SO為入射光線。9.如圖所示[解析] 先將兩條反射光線反向延長交于一點S′即為像的位置，再通過平面鏡作出S′的對稱點S，即為點光源S的位置，連接S與兩個反射點畫出兩條入射光線。10.如圖所示[解析] 用虛線連接A、B，作AB的垂直平分線，即平面鏡所在的位置；連接A、C，與鏡面相交于一點，該點即為入射點；連接B點和入射點，得到入射光線；連接入射點和C點，得到反射光線。
