過教材 串知識 夯基礎

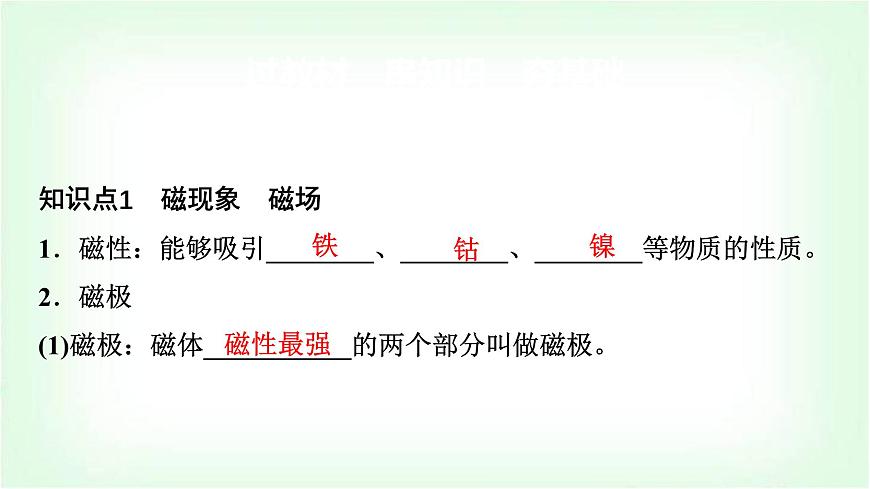

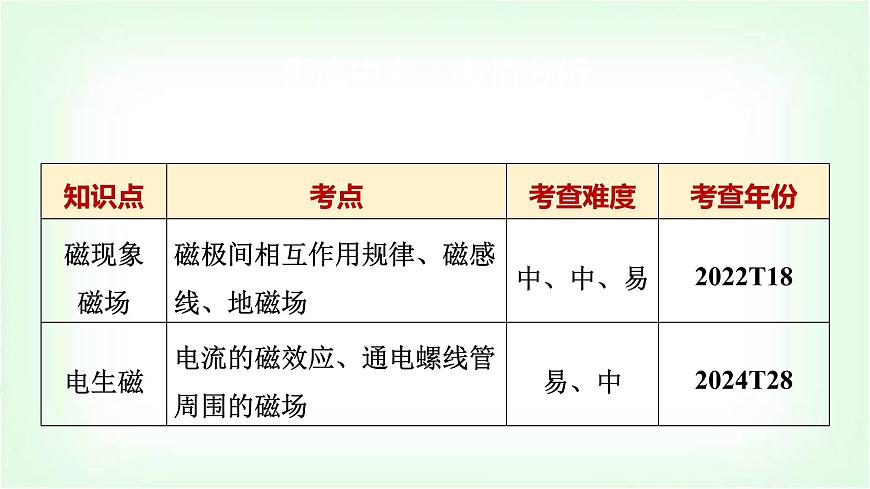

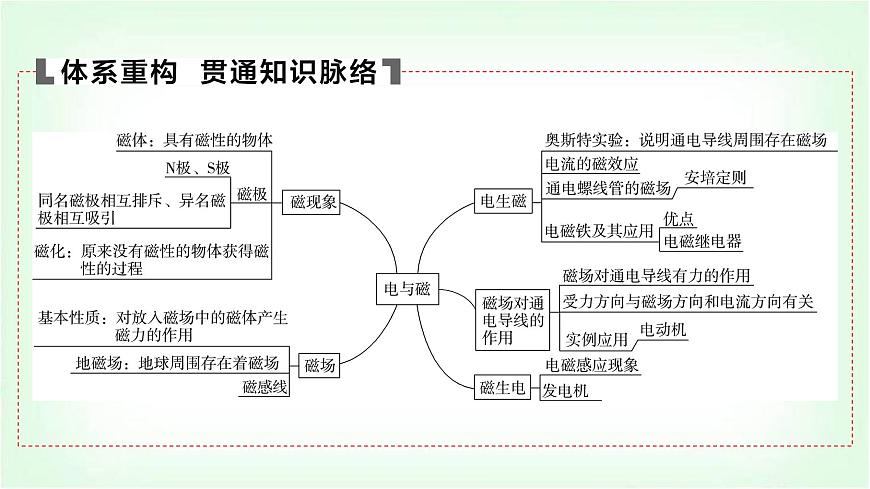

知識點1　磁現象　磁場1．磁性：能夠吸引________、________、________等物質的性質。2．磁極(1)磁極：磁體___________的兩個部分叫做磁極。

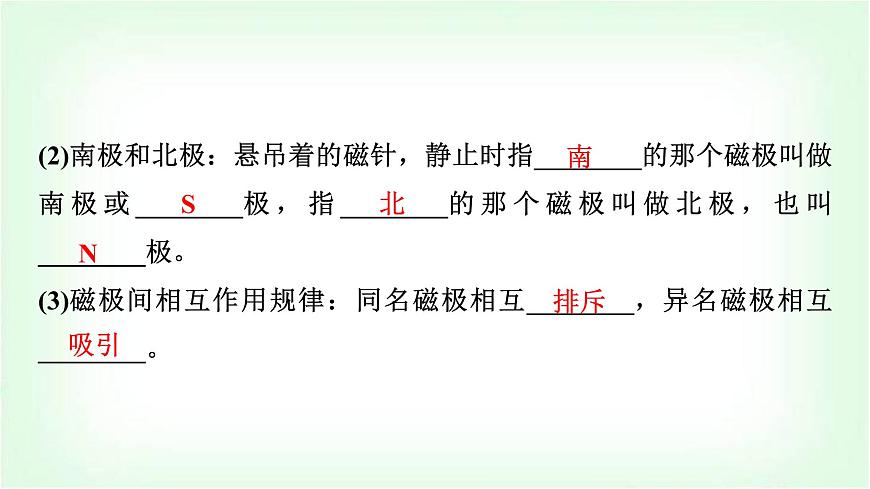

(2)南極和北極：懸吊著的磁針，靜止時指________的那個磁極叫做南極或________極，指________的那個磁極叫做北極，也叫________極。(3)磁極間相互作用規律：同名磁極相互________，異名磁極相互________。

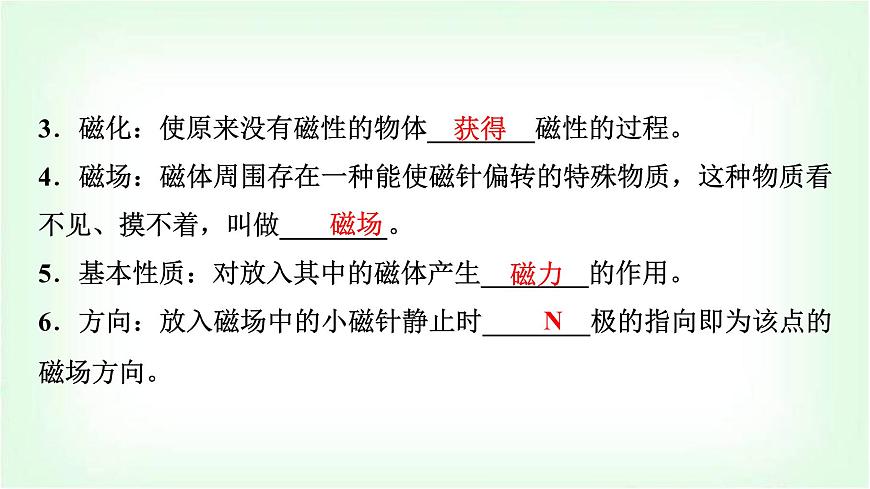

3．磁化：使原來沒有磁性的物體________磁性的過程。4．磁場：磁體周?chē)嬖谝环N能使磁針偏轉的特殊物質，這種物質看不見、摸不著，叫做________。5．基本性質：對放入其中的磁體產生________的作用。6．方向：放入磁場中的小磁針靜止時________極的指向即為該點的磁場方向。

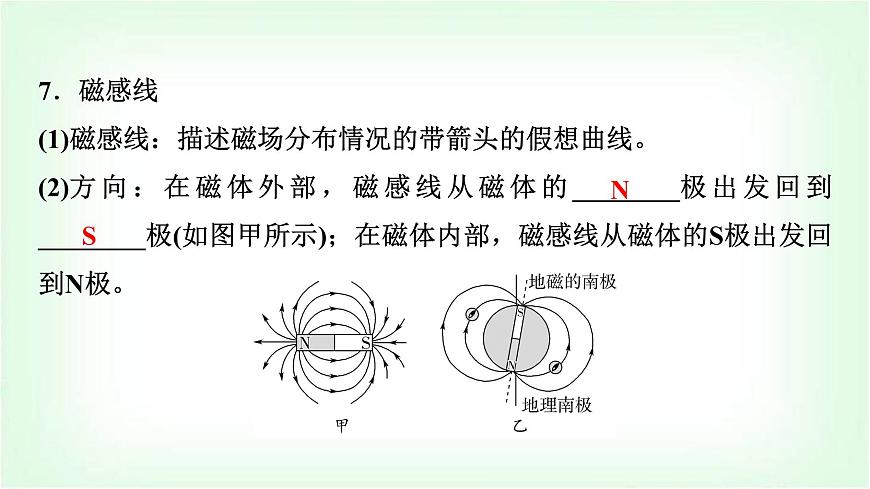

7．磁感線(1)磁感線：描述磁場分布情況的帶箭頭的假想曲線。(2)方向：在磁體外部，磁感線從磁體的________極出發回到________極(如圖甲所示)；在磁體內部，磁感線從磁體的S極出發回到N極。
8．地磁場：地球周?chē)嬖赺_______，地磁北極在地理南極附近，地磁南極在地理北極附近(如圖乙所示)。地理兩極和地磁兩極并不重合。
方法點撥：(1)磁場是真實存在于磁體周?chē)囊环N特殊物質，但磁感線卻不是真實存在的。(2)磁感線上任何一點的切線方向，都與該點的磁場方向一致。(3)磁感線分布的疏密反映磁場的強弱，磁感線分布越密的地方，其磁場越強。(4)磁體周?chē)拇鸥芯€是立體的封閉曲線，任何兩條磁感線都不會相交。
知識點2　電生磁1．電流的磁效應(1)發現：丹麥物理學家________證實電流的周?chē)嬖谥艌?chǎng)，是世界上第一個發現電與磁之間聯系的科學家。(2)電流的磁效應：通電導線周?chē)嬖谂c________方向有關的磁場的現象。
2．通電螺線管的磁場(1)分布：通電螺線管外部的磁場與___________的磁場相似。(2)極性：通電螺線管兩端的極性與________的方向有關。(3)極性判斷——安培定則：用右手握住螺線管，讓四指指向螺線管中________的方向，則拇指所指的那端就是螺線管的________極。

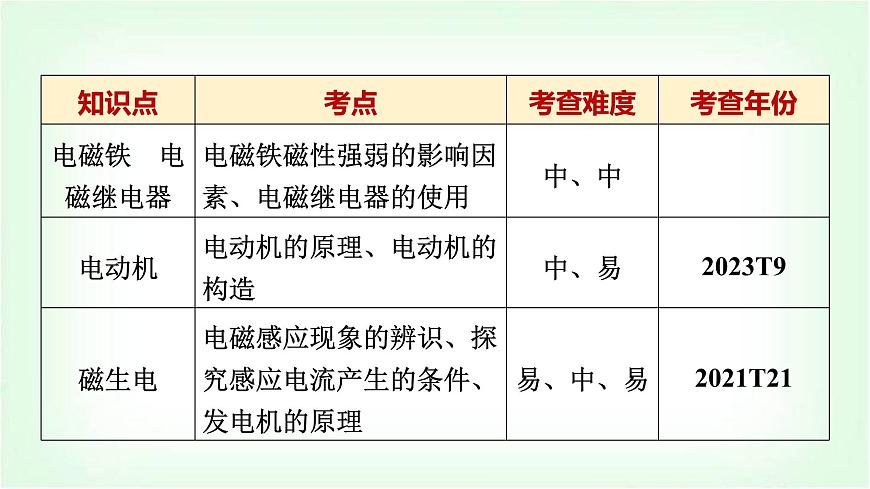

知識點3　電磁鐵及電磁繼電器1．電磁鐵(1)電磁鐵的組成：由____________和________兩部分組成。(2)工作原理：當有電流通過它時，________磁性，沒有電流時，________磁性。(3)影響電磁鐵磁性強弱的因素：外形相同的螺線管，電流一定時，線圈的匝數越________，磁性越強；線圈匝數一定時，通入的電流越大，磁性越________；電磁鐵的鐵芯可以大大增強電磁鐵的________。
(4)優點：它的磁性有無可以由___________來控制，它的磁性強弱可以由_____________________________來控制，它的南、北極可以由__________來控制。
方法點撥：電磁鐵的鐵芯用鐵而不用鋼，是因?yàn)殍F磁化后磁性容易消失，可方便控制電磁鐵磁性的有無；鋼磁化后磁性不易消失，無法控制電磁鐵磁性的有無。
電流大小、線圈匝數、有無鐵芯
2．電磁繼電器(1)主要部件：________、________、彈簧和觸點。電磁繼電器就是利用電磁鐵控制工作電路的一種________。(2)電路特點：由控制電路和工作電路兩部分組成。其中的電磁鐵安裝在________，觸點安裝在________。(均選填“控制電路”或“工作電路”)(3)優點：可以實現利用__________________________來間接控制高電壓、強電流電路的通斷，避免人直接操作大型機械的危險。
低電壓、弱電流電路的通斷
知識點4　電動機1．磁場對通電導線的作用(1)作用：通電導線在磁場中受到________的作用。(2)影響方向的因素：力的方向與__________、________________有關。當電流的方向或者磁感線的方向變得相反時，通電導線受力的方向也變得________。
2．電動機(1)基本構造：由能夠轉動的________和固定不動的________兩部分組成。(2)原理：根據___________________________的原理制成。(3)換向器：每當線圈剛轉過________時，自動改變線圈中的電流方向，使線圈持續轉動下去。(4)能量轉化：電能轉化為_(kāi)_______能。
通電導體在磁場中受力運動
知識點5　磁生電1．電磁感應(1)發現：英國物理學家________。(2)內容：閉合電路的一部分導線在磁場中做切割磁感線的運動時，導線中就會產生________，產生的電流叫做________電流。(3)感應電流產生的條件①________電路。②閉合電路中部分導線做____________運動。(4)感應電流的方向：與導線__________的方向和______的方向有關。
2．發電機(1)原理：__________。(2)構造：主要由________和________組成。(3)能量轉化：________轉化為_(kāi)_______。
方法點撥：三種電磁現象產生的條件
研重難 學方法 提能力
重難點1　磁現象　磁場【典例1】　關于磁場，下列說法正確的是(　　)A．磁場看不見、摸不著，實際不存在，是人們假想出來的一種物質B．只有磁體周?chē)嬖诖艌?chǎng)，地球不是磁體，所以它周?chē)淮嬖诖艌?chǎng)C．在磁場中小磁針靜止時北極所指的方向就是該點處的磁場方向D．磁體外部的磁感線都是從S極出來回到N極
C　[磁場真實存在于磁體周?chē)?，是看不?jiàn)、摸不到的，A錯誤；地球本身就是一個大的磁體，所以它周?chē)嬖诖艌?chǎng)，B錯誤；磁場中小磁針自由靜止時，北極指向就是磁場方向，C正確；在磁體外部磁感線是從N極出發回到S極，D錯誤。]
【變式1】　(2022·棗莊T18)公元1世紀初，東漢學者王充在《論衡》中記載：“司南之杓，投之于地，其柢指南?！比鐖D，“柢”即握柄，是磁體的___________極，司南之所以能指向南北方向，是由于受到________的作用。
解析：“柢”指南是由于受到地磁場的作用，“柢”指向地理的南極，即地磁北極，由異名磁極相互吸引可知，“柢”是磁體的S(或南)極。
【變式2】　(2024·棗莊一模)小明自制了一個帶有電磁鐵的木船模型(如圖所示)，將它放入水中漂浮，船頭指向東，電磁鐵由于受到____________的作用，閉合開關S，船頭會指向________(選填“南”或“北”)方。
解析：閉合開關S，電流從電磁鐵的右端流入，根據安培定則可知，電磁鐵的B端(船頭)為N極。電磁鐵受到地磁場的作用，地磁場的N極在地理南極附近，由同名磁極相互排斥得，船頭指向北方。
重難點2　三種磁現象的辨識【典例2】　(2024·棗莊一模)如圖所示是一款“運動手環”，其主要部分是一段密閉的空心塑料管，管內有一小塊磁鐵，磁鐵在管內反復運動，線圈中便會產生電流，能反映其工作原理的是(　　)
A　　　　　　 B C D
B　[根據“運動手環”的特點可知，當塑料管中磁鐵運動時，線圈切割磁感線而產生電流，即基本原理是電磁感應。A是研究通電導體在磁場中受力運動的實驗，故A不符合題意；B是電磁感應實驗，故B符合題意；C是探究電磁鐵的磁性與電流大小的關系，故C不符合題意；D是奧斯特實驗，說明通電導體周?chē)嬖诖艌?chǎng)，故D不符合題意。故選B。]
【變式3】　我國自行研制的第三艘航空母艦福建號采用了最先進的電磁彈射器。電磁彈射器的彈射車處于強磁場中，當彈射車內的導體有強電流通過時，彈射車就給艦載機提供強大的推力而快速起飛。下列各圖能正確反映電磁彈射器工作原理的是(　　)
A　　 　　　　B
C　　 　　 　　　D
【變式4】　同學們?cè)趯?shí)驗室中做實驗時，嘗試組裝了如圖所示的裝置。閉合開關，用外力使導體棒ab做切割磁感線運動，發現導體棒cd也隨之運動。導體棒ab的工作原理和________(選填“發電機”或“電動機”)相同，導體棒cd能運動的原理是________(選填“發電機”或“電動機”)。
解析：導體棒ab在閉合電路中做切割磁感線運動，從而產生感應電流，所以導體棒ab的工作原理和發電機相同；導體棒ab產生感應電流，發現導體棒cd也隨之運動，說明通電導體棒cd在磁場中受到力的作用，電動機就是根據這一原理工作的。
重難點3　電磁現象作圖【典例3】　(2024·棗莊二模)閉合開關，小磁針靜止在螺線管左側，在圖中括號內標出電源“＋”或“－”極，并用箭頭標出圖中磁感線方向。
解析：由題圖可知，小磁針的左端為S極，右端為N極，根據同名磁極相互排斥、異名磁極相互吸引可知，通電螺線管左端為S極，右端為N極，由安培定則可知，電流從螺線管的右端流入，左端流出，即電源右端為正極，左端為負極；在磁體外部，磁感線由N極出發，回到S極，磁感線方向向左，如圖所示。
【變式5】　(2023·棗莊二模)請根據圖中的通電螺線管中的電流方向，在括號內標出小磁針右端的極性，用箭頭標出P點磁感線的方向。
解析：由題圖可知，電流從螺線管左端流入，右端流出，用安培定則判斷通電螺線管的極性，右手四指指向電流方向，則大拇指指向右，所以通電螺線管的右端為N極，左端為S極；由異名磁極相互吸引可知，小磁針右端為N極；在外部，磁感線方向由N極出發，回到S極，所以P點磁感線方向向左，如圖所示。
【變式6】　如圖所示，請根據通電螺線管的N極和磁感線的形狀，標出磁鐵A的N極和電源的正極。
解析：通電螺線管的左端為N極，其右端為S極；由題圖知，螺線管和磁鐵A之間的磁感線呈排斥狀，由同名磁極相互排斥可知，磁鐵A的左側為S極，右側為N極。通電螺線管的左端為N極，由安培定則可知，電流從通電螺線管的右邊流入，則電源右端為正極，左端為負極。
重難點4　電磁繼電器及其應用【典例4】　如圖是汽車尾氣中CO濃度的檢測電路示意圖。氣敏電阻R1的阻值隨CO濃度增大而減小，R2是滑動變阻器，開關S閉合，當CO濃度高于某一設定值時，電鈴報警。下列說法正確的是(　　)A．電磁鐵的上端是S極B．當CO濃度升高時，電路中電流變小C．當CO濃度升高時電磁鐵的磁性減弱D．電鈴應接在C和D之間
D　[根據題圖可知，電流從電磁鐵的下端流入、上端流出，根據安培定則可知，電磁鐵的上端為N極，A錯誤；控制電路中，兩電阻串聯接入電路，當CO濃度升高時，氣敏電阻R1的阻值減小，控制電路的總電阻減小，電路中的電流增大，所以電磁鐵的磁性增強，B、C錯誤；當CO濃度高于某一設定值時，銜鐵被吸下，電鈴報警，所以電鈴應接在C和D之間，D正確。]
【變式7】　(2023·棗莊二模)磁感應強度B用來描述磁場的強弱，國際單位是特斯拉，符號是T。圖A甲中電源電壓為6 V，R為磁感應電阻，其阻值隨磁感應強度變化的關系圖線如圖B所示。閉合S1和S2，圖A乙中滑動變阻器的滑片P向右移動時，小超發現圖A甲中電流表的示數逐漸減小，說明磁感應電阻R的阻值變__________(選填“大”或“小”)了，電磁鐵的磁感應強度變______(選填“強”或“弱”)了；保持滑片P不動，沿電磁鐵軸線向左移動磁感應電阻R，若R在某位置時電流表示數I＝30 mA，則該位置電磁鐵的磁感應強度B＝________T。
A　　　 　　　　　　B
練實驗 重遷移 強素養
實驗1　探究通電螺線管外部磁場的方向通電螺線管外部的磁場是怎樣分布的，我們通過以下實驗來進行探究。
基礎設問：(1)在硬紙板上放置一個螺線管，周?chē)鶆虻厝鰸M鐵屑，給螺線管通電后，鐵屑被________。輕敲紙板，觀察鐵屑的排列情況如圖甲所示，圖乙和圖丙分別是蹄形磁體和條形磁體的磁場分布情況，對比分析可知通電螺線管外部的磁場分布與________磁體的相似。(2)判斷通電螺線管外部的磁場方向，需借助___________。
(3)根據前面的實驗結果，把通電螺線管看成一個磁體，它的兩極如圖丁所示，為了進一步探究通電螺線管的極性與環繞螺線管的電流方向之間的關系，我們下一步要做的是___________________，觀察______________。
變式設問：(4)圖甲所示實驗中，若電源和螺線管的繞線不能改變，則為了增強螺線管的磁場，使小磁針的偏轉更明顯，可以采取的措施是________________________。(5)圖丁中，若改變電流方向，則該通電螺線管的左端為_(kāi)_____極。
在螺線管內插入一根鐵芯
解析：(2)鐵屑能反映磁場強弱分布，無法反映磁場的方向，而小磁針在磁場中靜止時N極的指向就是磁場的方向。(4)通電螺線管磁性的強弱與電流的大小、線圈的匝數及是否有鐵芯插入有關，所以為了使通電螺線管的磁場增強，可以在螺線管內插入一根鐵芯。
[變式訓練](2024·棗莊T28)某實驗小組用鐵屑和小磁針來探究“通電螺線管外部磁場的方向”。
(1)在閉合開關前，小磁針靜止時，N極指向地理的________(選填“南極”或“北極”)，說明地球周?chē)嬖诖艌?chǎng)。(2)在玻璃板上均勻地灑滿鐵屑，將螺線管連入電路，閉合開關，輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示，鐵屑的分布情況與________磁體周?chē)F屑的分布情況相似。
(3)把小磁針?lè)旁谕娐菥€管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，對調電源正、負極，閉合開關，小磁針靜止時N極所指方向與圖乙中小磁針N極指向相反，說明通電螺線管的極性與________的方向有關。(4)實驗時發現通電螺線管的磁場較弱，鐵屑規則排列的效果不明顯，為增強螺線管的磁場，可行的措施： _______________________________________________________________(寫出一種方法即可)。
片，增大通電螺線管中的電流
(5)為了研究通電螺線管的磁極性質，同學們一起對螺線管的電流方向和繞線方式進行了實驗，得到了如圖所示的四種情況。實驗說明通電螺線管的磁極極性只與__________有關，且這個關系可以用___________
實驗2　探究導體在磁場中運動時產生感應電流的條件某同學用如圖所示的裝置研究電磁感應。
基礎設問：(1)如圖甲所示，保持蹄形磁體豎直放置，使導體AB從圖示位置向上運動，電路中________(選填“無”或“有”)感應電流。(2)如圖乙所示，保持線圈不動，使蹄形磁體快速向左運動，靈敏電流計指針________(選填“不會”或“會”)偏轉。
(3)圖甲中實驗現象1：①保持蹄形磁體位置不動，讓導體AB在磁場中靜止、向左或向右運動，靈敏電流計的指針均不發生偏轉；②讓導體AB豎直向上或向下運動，靈敏電流計的指針發生偏轉；③保持導體AB不動，讓蹄形磁體豎直向上或向下運動，靈敏電流計的指針發生偏轉。實驗結論：閉合電路的一部分導體在磁場中做______________運動時，導體中就會產生感應電流。
(4)圖甲中實驗現象2：①保持磁場方向不變，導體AB向上運動時，靈敏電流計指針向右偏轉，導體AB向下運動時，靈敏電流計指針向左偏轉；②對調磁體的兩極，使磁場方向發生改變，導體AB向下運動時，靈敏電流計指針向右偏轉，導體AB向上運動時，靈敏電流計指針向左偏轉。實驗結論：感應電流的方向與___________________________有關。
導體運動的方向及磁場方向
變式設問：(5)圖乙中，當線圈水平向右運動時，靈敏電流計指針向左偏轉，為使靈敏電流計指針向右偏轉，可以如何操作？請寫出兩種做法：___________________；________________。創新設問：(6)圖甲所示的實驗裝置中，將靈敏電流計換成________進行觸接，可以探究電動機的工作原理。(7)圖甲實驗原過程中的能量轉化情況是___________________。
解析：(4)由實驗操作可知，保持磁場方向不變，僅改變導體切割磁感線運動方向時，產生的感應電流方向發生改變。僅改變磁場方向，導體切割磁感線運動方向不變時，產生的感應電流方向發生改變。故感應電流的方向與導體切割磁感線運動方向及磁場方向都有關。(6)換上電源后，導體中會有電流通過，通電導體在磁場中受力而運動，電動機就是利用了該原理。
[變式訓練](2021·棗莊T21)學習了電磁感應現象后，小雨同學還想進一步探究感應電流的大小與哪些因素有關。他使用的裝置如圖所示：鐵塊E、F上繞有導線并與開關、滑動變阻器、電源、燈泡組成電路。線框abcd與靈敏電流計G相連。(線框abcd在鐵塊E、F上方，實驗過程中線框不扭轉)
【猜想與假設】小雨做出了如下猜想：A．感應電流的大小與磁場的強弱有關B．感應電流的大小與導體切割磁感線的速度有關【設計與進行實驗】(1)小雨探究猜想A的設計思路如下：改變電磁鐵的__________進行多次實驗，每次實驗保持線框沿豎直向下穿過電磁鐵磁場的速度相等，觀察并記錄每次實驗中靈敏電流計G指針偏轉的格數。
(2)要探究猜想B，實驗時應保持電磁鐵___________不變，改變線框切割磁感線的速度進行多次實驗，分別記下每次實驗中靈敏電流計指針偏轉的格數，實驗數據記錄如表所示。
【分析論證】(3)分析表格數據可得出的結論是：其他條件都相同時， __________________________，閉合電路中產生的感應電流越大?！窘涣髟u(píng)估】(4)實驗中用電磁鐵代替永磁體的好處是： ___________________________。
導體切割磁感線的速度越大
(5)按照小雨的設計思路探究猜想A，實驗時在操作上存在的困難是：_____________________________________。
難以控制每次移動線框的速度相等
1．許多物理現象具有對稱美、平衡美和曲線美。下列優美的曲線中，用磁感線描述磁體外部磁場正確的是(　　)
課時分層評價卷(二十一)　電與磁
(說明：選擇題每題2分，填空題每空1分，總分55分)
[A]　　　 [B] [C]　　　　　 [D]
2．共享電動汽車通過刷卡開鎖，實現循環使用。租賃者將帶有磁條的租車卡靠近電動汽車的感應器，檢測頭的線圈中就會產生變化的電流，讀取解鎖信息。圖中能反應刷卡讀取信息原理的是(　　)
[A]　　 　 [B] [C]　　 　 [D]
3．小關在探究磁現象的活動中能夠?qū)崿F(xiàn)的是(　　)[A]用小磁針吸起銅塊或鋁塊[B]用放大鏡能看到磁鐵周?chē)拇鸥芯€[C]用磁鐵吸起銅導線制成的通有電流的輕質螺線管[D]把小磁針?lè)旁诖盆F周?chē)娜魏挝恢?，靜止后小磁針的北極都指向地理北極
4．有兩根外形完全相同的鋼棒a和b；按圖甲放置，手拿住a時，b不會掉下來；按圖乙放置，手拿住b時，a會掉下來。這說明(　　)[A]鋼棒a具有磁性[B]鋼棒b具有磁性[C]鋼棒a和b都具有磁性[D]鋼棒a和b都不具有磁性
5．如圖所示是有關電和磁的兩個重要的科學探究實驗，下列說法正確的是(　　)[A]甲圖實驗探究的是發電機的工作原理[B]甲圖實驗說明機械能可以轉化為電能[C]乙圖實驗探究的是發電機的工作原理[D]乙圖實驗說明電能可以轉化為機械能
6．安裝直流電動機模型時，要改變直流電動機的轉動方向，可以(　　)[A]將磁體的N、S極對調[B]將電源的正、負極和磁體的N、S極同時對調[C]改變磁性強弱[D]改變磁性強弱和電流大小
7．在“探究讓通電導體在磁場中動起來”的實驗中(如圖)，下列說法不正確的是(　　)[A]ab處應該接入電源[B]根據該原理可以制成電動機[C]同時改變磁場方向和電流方向，導體棒的運動方向要改變[D]導體棒在磁場中受力的方向與電流方向和磁場方向有關
8．如圖為交流發電機原理圖，線圈在磁場中轉動，則(　　)[A]兩磁極間的磁場方向向左[B]線圈在磁場中切割磁感線[C]通過燈泡的電流方向不變[D]線圈一定不受磁場力作用
9．(2024·棗莊模擬預測)有一款小朋友玩的旱冰鞋，其內部沒有電池，但旱冰鞋的輪子滾動時嵌在輪子中的燈會發光，這是因?yàn)榘l(fā)生了___________現象，產生了電流，________(選填“發電機”或“電動機”)就是根據這一原理制成的，LED燈是由________(選填“半導體”或“超導體”)材料制成的發光二極管。
解析：小朋友玩的旱冰鞋，其內部雖然沒有電池，但旱冰鞋的輪子滾動時，嵌在輪子中的燈會發光。這是因?yàn)檩喿釉跐L動的過程中，發生了電磁感應現象，產生了感應電流；發電機是根據電磁感應的原理制成的。LED燈是由半導體材料制成的發光二極管，具有單向?qū)щ娦浴?br/>10．(2分)(2024·棗莊模擬預測)通電螺線管外部小磁針靜止時的指向如圖所示。請?jiān)趫D中標出磁感線方向并在括號內用“＋”標出電源的正極。
解析：由圖可知，小磁針靜止時的右端為N極，根據異名磁極相互吸引、同名磁極相互排斥，則通電螺線管左端為S極，右端為N極；因?yàn)樵诖朋w外部，磁感線總是從N極發出，回到S極，所以，磁感線的方向是指向左的；根據安培定則，伸出右手使大拇指指示螺線管的右端N極，則四指彎曲所指的方向?yàn)殡娏鞯姆较颍噪娏鲝穆菥€管的左端流入，則電源的左端為正極，右端為負極，如圖所示。
11．(4分)(2024·棗莊三模)如圖甲為某一超市里的自動扶梯，有乘客時運行較快，無乘客時運行較慢，為避免較小兒童(體重小于30 kg)獨自上梯時電梯加快運行，觸發其加快運行的乘員質量至少為30 kg。其簡易電路設計如圖乙所示，R1為限流電阻，R2為壓敏電阻(安裝在電梯踏板，所受壓力大小為乘員重力)，其阻值隨壓力變化在0～800 N的范圍內成線性變化，如圖丙所示，R3是電阻箱，g＝10 N/kg。
(1)壓敏電阻R2是一種________(選填“導體”“絕緣體”“超導體”或“半導體”)傳感器；(2)如圖甲是某商場的自動扶梯部分幾何尺寸，已知扶梯較慢時以0.5 m/s的速度勻速上行，較快時以2倍的速度勻速上行，質量為50 kg 的小明站在該扶梯上從商場一樓到二樓。則扶梯對他做功的功率是________W；
(3)已知控制電路的電源電壓為12 V，電磁繼電器的銜鐵吸合電流為20 mA，線圈電阻R0＝20 Ω，為使大于30 kg的乘員站上電梯時加快運行，則電阻箱阻值應設置為_(kāi)_______Ω。經調查發現，30 kg的觸發值設置仍然不夠安全，若想調高觸發質量，則應該將電阻箱R3的阻值________(選填“調大”“調小”或“保持不變”)。
R3＝R總－R2－R0＝600 Ω－28 Ω－20 Ω＝552 Ω若想調高觸發質量，壓力增大，壓敏電阻的阻值減小，電磁繼電器的銜鐵吸合電流不變，由歐姆定律可知，電路的總電阻不變，由電阻的串聯可知，應將電阻箱R3的阻值調大。
12．如圖所示的電路，下列說法正確的是(　　)[A]開關S撥到a時，小磁針靜止時A端為S極[B]開關S撥到a時，滑動變阻器的滑片向右滑動時，電磁鐵的磁性增強[C]開關S由a撥到b時，電磁鐵的磁極發生改變[D]開關S由a撥到b，調節滑動變阻器，使電流表示數不變，則電磁鐵的磁性增強
13．如圖是利用磁懸浮原理浮在空中的盆栽，盆栽底部有永磁體，底座內裝有電磁鐵。給盆栽慢慢澆水且水沒有滲出，盆栽始終處于懸浮狀態，下列說法正確的是(　　)[A]盆栽受到的磁場力保持不變[B]底座對水平桌面的壓強逐漸增大[C]若底座上端為N極，盆栽下端可能為S極[D]只改變底座內電流方向，盆栽還會處于懸浮狀態
14．下列四個裝置中能反映電風扇工作原理的是(　　)
[A]　　　　　 [B] [C]　　　　　　 [D]
A　[該選項中存在電源，閉合開關后，處于磁場中的直導線會受力運動，即通電導體在磁場中受力運動，故是電動機的原理，故A符合題意；該實驗裝置是奧斯特實驗裝置，此實驗說明了通電導體周?chē)嬖谥艌?chǎng)，故B不符合題意；該實驗說明閉合電路中的一部分導體在磁場中做切割磁感線運動時，會產生感應電流，是機械能轉化為電能，故C不符合題意；該實驗是研究電磁鐵磁性強弱的影響因素的實驗裝置，是利用電流的磁效應工作的，故D不符合題意。故選A。]
15．如圖所示，在水平地面上的磁鐵上方，有掛在彈簧測力計上的小磁體或小鐵塊。小明提著彈簧測力計向右緩慢移動，掛在彈簧測力計上的小磁體或小鐵塊下端，沿圖示水平路線從A緩慢移到B。則選項圖中能反映題圖象中彈簧測力計示數F隨位置變化的是(　　)
[A]　　 　[B]　　　　[C]　　　[D]
B　[條形磁體兩極磁性最強而中間磁性最弱，且同名磁極相互排斥，異名磁極相互吸引。A中當掛在彈簧測力計上的磁體向右移動時，相互吸引力逐漸減小，而過了大磁體中點后，相互排斥力逐漸增大，可以得出彈簧測力計的示數從A端到B端是逐漸變小的，A錯誤；同理分析，B中，彈簧測力計的示數從B端到A端是逐漸變小的，符合圖象，B正確；當掛著的鐵塊向右移動時，兩端的引力較大，中間的引力較小，故可以得出彈簧測力計的示數從A端到B端是先變小后變大，C、D錯誤。]
16．如圖所示繞有線圈的電磁鐵放置在GMR左側，GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小，當閉合開關S1、S2時，電磁鐵的右端為_(kāi)_______極，小磁針將________(選填“順”或“逆”)時針旋轉，當P向右滑動時，電壓表的示數________(選填“變小”或“變大”)。
解析：根據安培定則可知，電磁鐵的左端為N極，右端為S極；根據磁極間的相互作用規律可知，通電后，小磁針將會逆時針旋轉；使滑片P向右滑動，變阻器接入電路的電阻變大，左側電路中電流變小，電磁鐵的磁性變?nèi)?，巨磁電阻的阻值變大，右?cè)電路中電流變小，根據U＝IR可知，燈泡兩端的電壓減小，即電壓表示數變小。
17．(5分)小剛所在的小組在做“探究電磁鐵的磁性強弱跟哪些因素有關”的實驗時，按如圖所示電路串聯甲、乙兩個電磁鐵，并移動滑動變阻器的滑片P，進行了多次實驗，實驗數據記錄如下表：
(1)實驗中通過觀察電磁鐵 ____________________來判斷其磁性強弱；(2)把兩個電磁鐵串聯在一起是為了____________________；(3)比較實驗中的1、2、3，你會發現 ___________________________，電磁鐵的磁性越強；(4)比較實驗中的 _________________________，你會發現電流相同時，線圈匝數越多，電磁鐵的磁性越強；(5)要使兩個電磁鐵的磁性更強，寫出你對上述實驗的具體操作：__________________。
線圈匝數一定時，電流越大
1和4、2和5或3和6
解析：(1)實驗中采用轉換法，通過觀察電磁鐵吸引大頭針數目的多少來判斷其磁性強弱。(2)把兩個電磁鐵串聯在一起的目的是為了控制電流相等。(3)比較1、2、3次實驗數據，線圈匝數一定，電流越大，電磁鐵吸引大頭針越大，所以線圈匝數一定，電流越大，電磁鐵的磁性越強。(4)實驗1和4、2和5或3和6，電流一定，線圈匝數越多，電磁鐵吸引大頭針越多。(5)要使兩個電磁鐵的磁性更強，滑片向左移動，滑動變阻器接入電路電阻變小，電流增大，電磁鐵磁性增強。
18．(4分)在探究“產生感應電流的條件”實驗中：(1)實驗中通過觀察________________________來判斷電路中是否有感應電流。(2)閉合開關，若導體AB不動，水平左右移動磁體，電路中________(選填“有”或“無”)感應電流。
(3)該實驗的結論是：閉合電路的一部分導體，在磁場中做____________運動時，導體中就會產生感應電流。(4)如果將小量程電流表?yè)Q成________，可以探究磁場對通電導體的作用。
解析：(1)實驗時，通過觀察電流表的指針是否偏轉，來確定電路中是否產生感應電流。(2)閉合開關，若導體AB不動，左右移動磁體，導體做切割磁感線運動，電路中有感應電流。(3)該實驗的結論是：閉合電路的一部分導體，在磁場中做切割磁感線運動時，導體中就會產生感應電流。(4)如果將小量程電流表?yè)Q成電源，閉合開關后電流流過導體AB，導體AB受安培力作用，可以探究磁場對通電導體的作用。
19．(2023·臨沂)閉合如圖所示電路的開關，小磁針靜止時N極水平向左，則(　　)[A]通電螺線管的左端為N極[B]電源的左端為正極[C]電流表的左端為“＋”接線柱[D]R的滑片不能置于最右端
C　[已知小磁針靜止時N極水平向左，根據磁極間的相互作用可知，通電螺線管的左端為S極、右端為N極，根據安培定則可知，電流從螺線管的右端流入、左端流出，所以電源左端為負極，右端為正極，故A、B錯誤；電流從電流表的正接線柱流入、負接線柱流出，所以電流表的左端為“＋”接線柱，故C正確；R的滑片置于最右端時，滑動變阻器接入電路的電阻最大，電路中電流最小，不會對電路安全有影響，故D錯誤。故選C。]
20．(2024·臨沂)2024年5月11日，由臨沂市五名中小學生組建的無人機足球隊在FIDA第二屆世界錦標賽中，以全勝的戰績榮獲世界冠軍。無人機動力系統的核心部件是電動機，下列實驗，能說明電動機工作原理的是(　　)
[A]　　　　 [B] [C]　　　　 [D]
D　[直流電動機是利用通電線圈在磁場中受到力的作用的原理制成的。A中該實驗說明通電導體的周?chē)嬖诖艌?chǎng)，不符合題意；B中該實驗可以探究影響電磁鐵磁性強弱的因素，不符合題意；C中該實驗說明發電機的基本原理，不符合題意；D中該實驗可以說明電動機的基本原理，符合題意。故選D。]
21．(2023·聊城)關于如圖所示實驗，下列說法正確的是(　　)[A]裝置中的AB是輕質塑料棒[B]用該裝置可探究“什么情況下磁可以生電”[C]只要開關閉合，靈敏電流計的指針就會偏轉[D]根據該實驗揭示的原理發明了電動機
B　[塑料棒是絕緣體，不容易導電，因AB棒是電路中的一部分，所以AB棒應該用導體棒(金屬棒)，而不能用塑料棒，A錯誤；用該裝置可以探究電磁感應現象，即“什么情況下磁可以生電”，B正確；產生感應電流的條件有兩個：電路是閉合的，導體在磁場中做切割磁感線運動，兩者缺一不可，C錯誤；根據該實驗揭示的原理發明了發電機，D錯誤。]
22．(2024·泰安)能水平轉動的小磁針在水平桌面上靜止時，小磁針的北極指向地理的________(選填“北”或“南”)極附近。23．(2024·煙臺)螺線管是汽車啟動器的一個重要部件，駕駛員轉動鑰匙發動汽車時，相當于給螺線管通電。如圖所示，螺線管的左端為_(kāi)_______極，小磁針的左端為_(kāi)_______極，A為電源的________極。
