中考物理復習第17講第1課時電能電功和電功率課件
展開

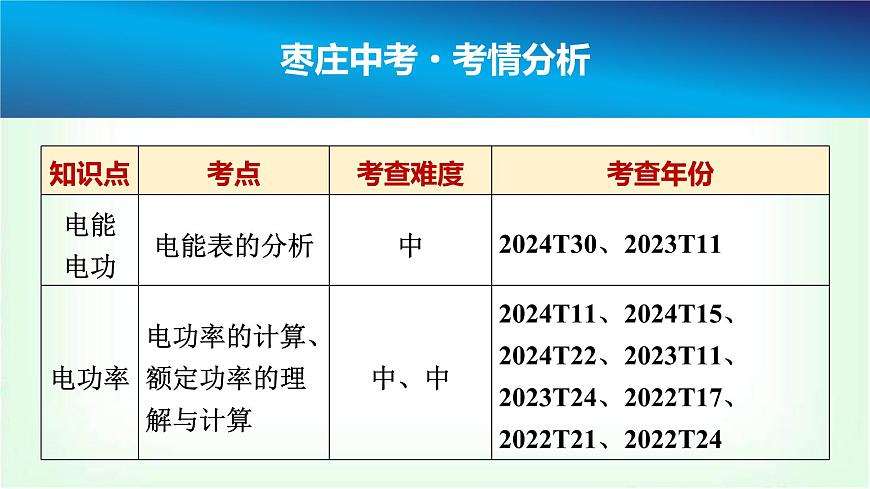

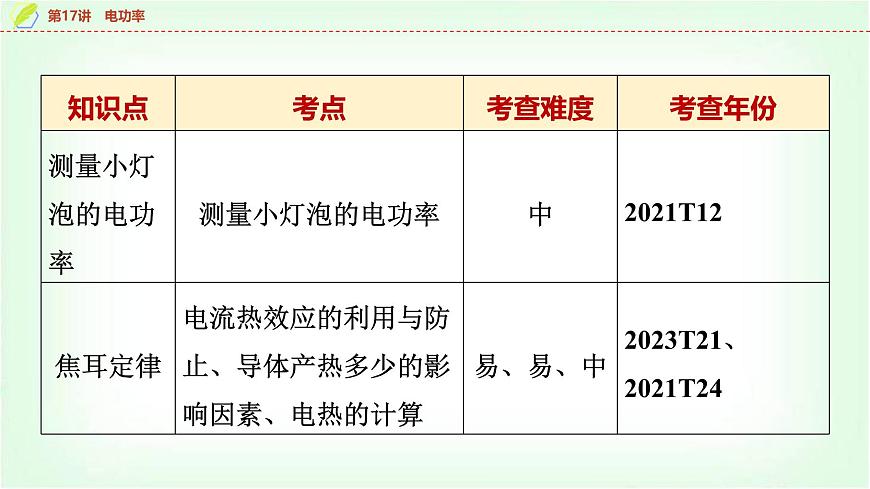

這是一份中考物理復習第17講第1課時電能電功和電功率課件,共30頁。PPT課件主要包含了棗莊中考·考情分析,千瓦時kW·h,焦耳J,6×106,其他形式,電能表,kW·h,000r,UIt,電流做功等內容,歡迎下載使用。
第1課時 電能 電功和電功率
過教材 串知識 夯基礎

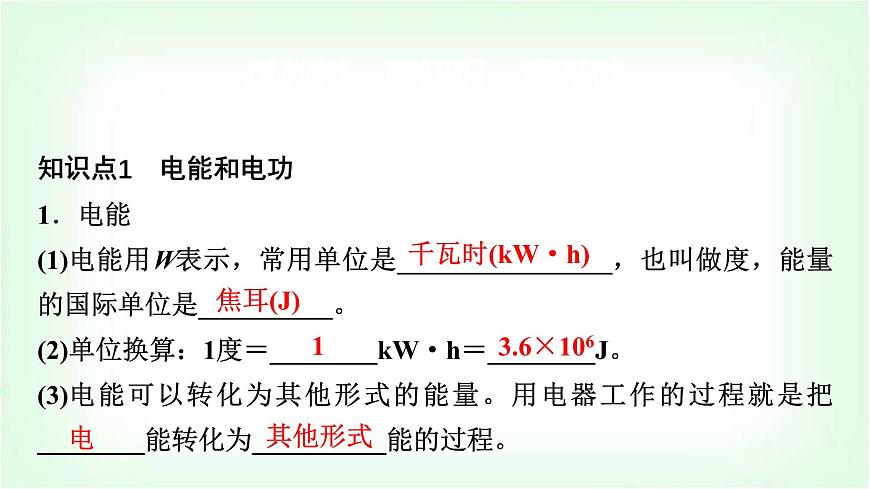

知識點1 電能和電功1.電能(1)電能用W表示,常用單位是________________,也叫做度,能量的國際單位是__________。(2)單位換算:1度=________kW·h=________J。(3)電能可以轉化為其他形式的能量。用電器工作的過程就是把________能轉化為_(kāi)_________能的過程。
知識點2 電功率1.電功率:表示電流做功________的物理量,用字母________表示,單位是瓦特,簡稱________,符號是________。常用單位是kW,1 kW=________W。2.定義:電功率等于電功與時間之比。
方法點撥:用電器只有在額定電壓下才能正常工作,實際電壓偏低,用電器不能正常工作;實際電壓偏高,有可能損壞用電器(如小燈泡兩端的電壓越高,實際功率越大,亮度越亮,但實際電壓太高,會損壞燈泡)。
研重難 學方法 提能力

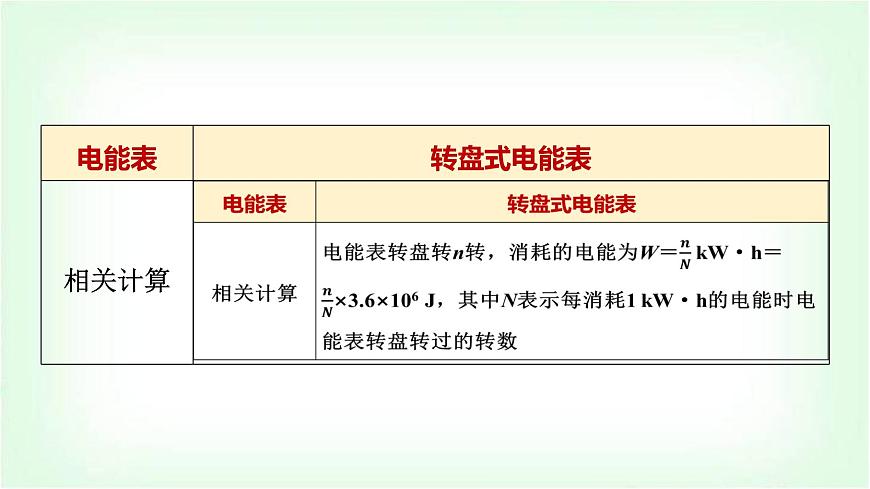

重難點1 電能表的相關計算【典例1】 為了測量家中路由器的電功率,小慧利用五一假期外出期間,關閉家里的其他用電器,用電能表測出一臺路由器所消耗的電能,數據見表,計算可得路由器的電功率為 ________W。若小慧所在小區有1 000戶家庭,按每戶家庭只使用一臺這樣的路由器且全天開機,每度電0.6元計算,則小區用戶每月(30天)為路由器支付的總電費為 ________元。

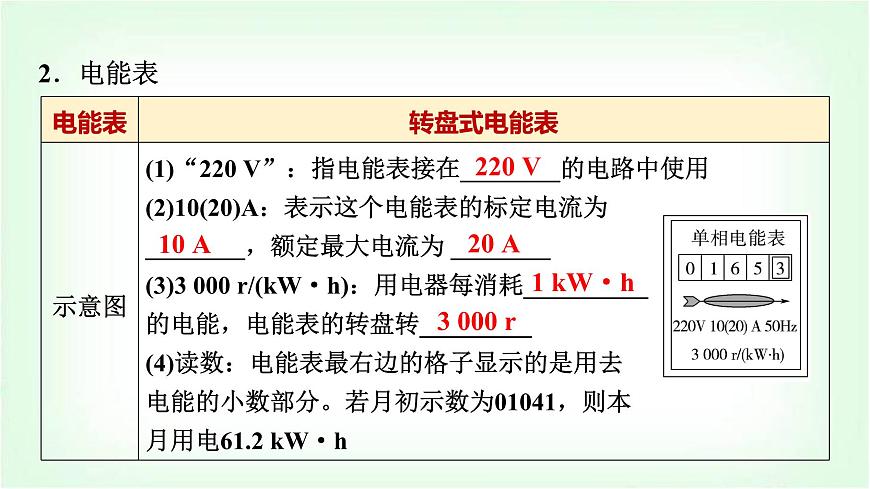

【變式1】 小星學習電功率知識后,想利用電能表測量家中電飯鍋工作時的實際功率。他仔細觀察了家中的電能表,表盤參數如圖所示,則小星家允許加載的用電器的最大總功率為_(kāi)_______W。他關閉家中其他用電器,只讓電飯鍋工作,發現電飯鍋工作2 min,電能表轉盤轉過60轉,則該電飯鍋的實際功率為_(kāi)_______W。
重難點2 電功率的計算【典例2】 (2024·棗莊T5)如圖所示,電源電壓保持不變,R2=2R1,滑動變阻器標有“20 Ω 1 A”字樣,閉合S1,斷開S2,滑動變阻器的滑片P位于最右端時,電壓表的示數為3 V,電路的總功率為P1;當閉合S2,斷開S1,滑動變阻器的滑片P移至中點時,電壓表示數為1.2 V,電路的總功率為P2,下列說法正確的是( )A.P1∶P2=4∶5B.電源電壓為12 VC.R1阻值為40 ΩD.電路的最大功率為2.7 W
【變式2】 (2023·棗莊T11)如圖甲所示的電路中,電源電壓不變,小燈泡L的阻值不變,滑動變阻器R的規格是“100 Ω 1 A”。閉合開關,在保證電路元件安全且能使小燈泡正常發光的前提下,最大范圍內移動滑片,繪制了通過變阻器的電流與變阻器阻值關系的圖象,如圖乙所示。下列說法正確的是( )
A.電源電壓為6 VB.小燈泡的電阻為10 ΩC.小燈泡的額定功率為1.8 WD.整個電路電功率最小時,20 s內滑動變阻器消耗的電能為12 J
【變式3】 如圖甲所示的電路,電源電壓為9 V,小燈泡L的額定電壓為4 V,圖乙是小燈泡L的電流I隨其電壓U變化的圖象。當S閉合,將滑片P移到滑動變阻器R的中點時,小燈泡L恰好正常發光,則滑動變阻器R的最大阻值為_(kāi)_______Ω。移動滑片P,當小燈泡L的功率為1 W時,滑動變阻器R接入的阻值為 ________Ω。
【變式4】 (2024·棗莊一模)如圖甲所示,電源電壓保持不變。電流表A的量程為0~0.6 A,電壓表V1、V2的量程均為0~3 V,滑動變阻器R的規格為“50 Ω 2 A”,小燈泡的額定電壓為2.5 V?;瑒?dòng)變阻器的滑片P在某點時,小燈泡正常發光,此時電壓表V2的示數為1.5 V。在保證電路各元件安全的最大范圍內調節滑片P,其中一只電壓表與電流表示數的變化圖象如圖乙所示。下列說法正確的是( )
A.小燈泡的功率范圍為0.1~1.25 WB.滑動變阻器的取值范圍是3~5 ΩC.電壓表V1的示數變化范圍為1.5~3 VD.電源電壓為3 V
【變式5】 (2023·棗莊T24)體重超標已影響了部分中學生的身心健康,為了動態監測學生的體重情況,班級科技創新小組設計了一臺由電流表改裝而成的簡易體重計,其電路如圖甲所示。已知電源電壓恒定,定值電阻R0=5 Ω,R為壓敏電阻,其阻值與所受到的壓力關系如圖乙所示,電流表量程為0~0.6 A,踏板重力不計。
