中考物理復習第16講第2課時電阻的測量課件

這是一份中考物理復習第16講第2課時電阻的測量課件，共60頁。PPT課件主要包含了倒數之和，1∶3，如圖所示，電壓UV，電流IA，電源電壓過大，選用電流表的量程太小，而增大，見解析圖，電壓表等內容，歡迎下載使用。

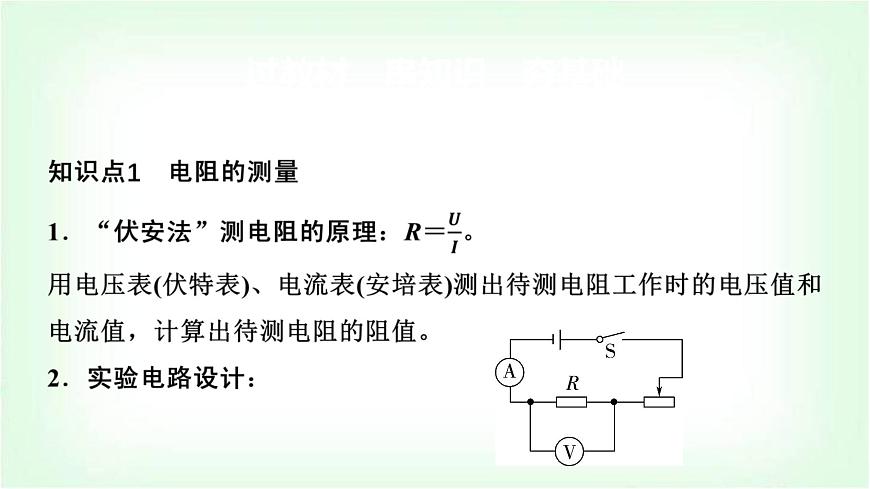

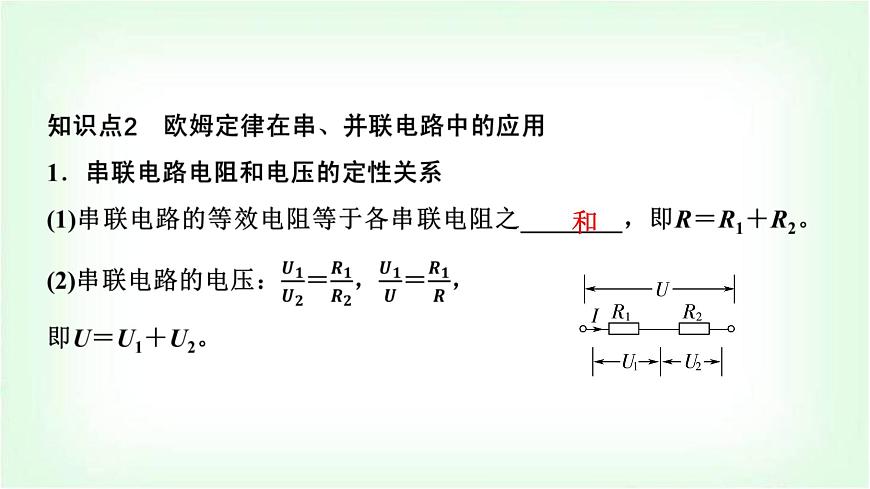

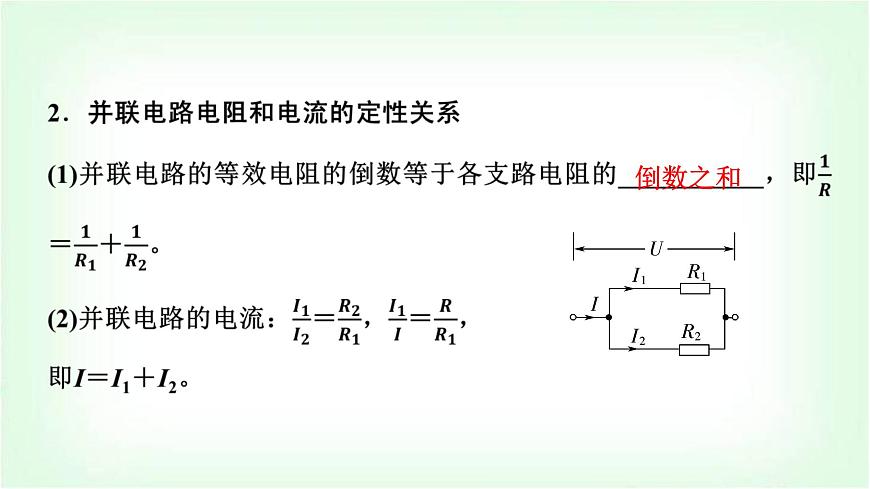

過教材 串知識 夯基礎
研重難 學方法 提能力

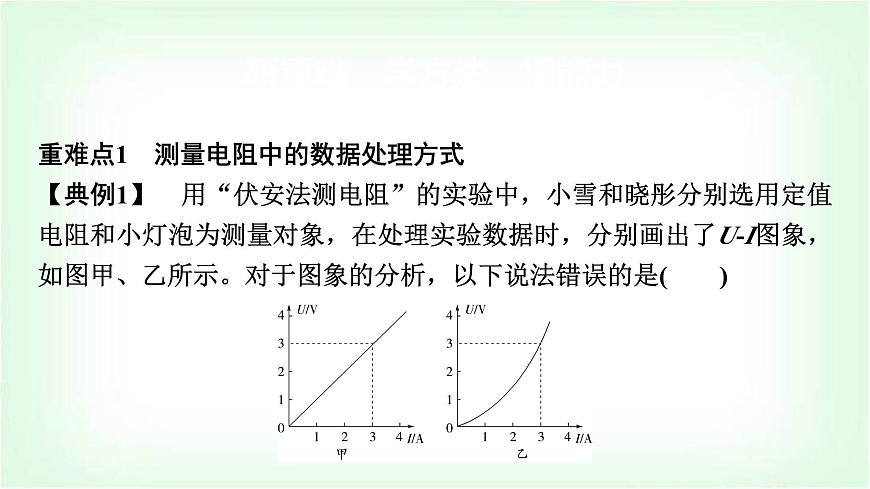

重難點1　測量電阻中的數據處理方式【典例1】　用“伏安法測電阻”的實驗中，小雪和曉彤分別選用定值電阻和小燈泡為測量對象，在處理實驗數據時，分別畫出了U-I圖象，如圖甲、乙所示。對于圖象的分析，以下說法錯誤的是(　　)

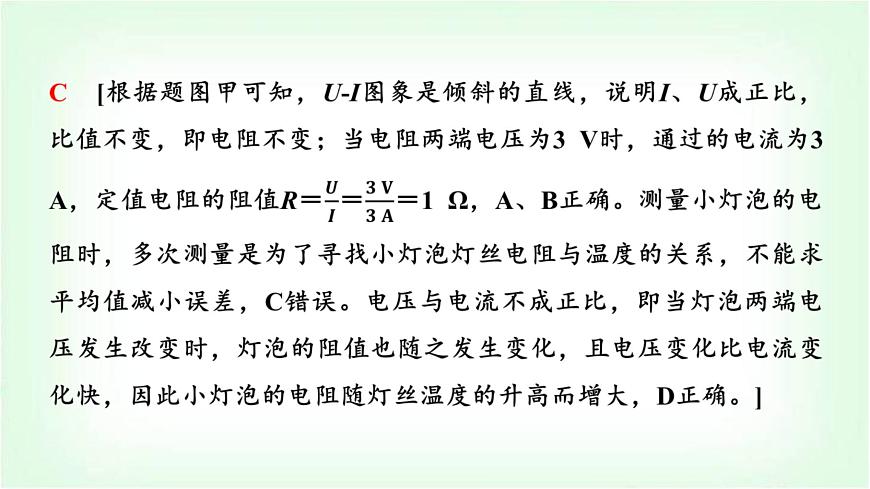

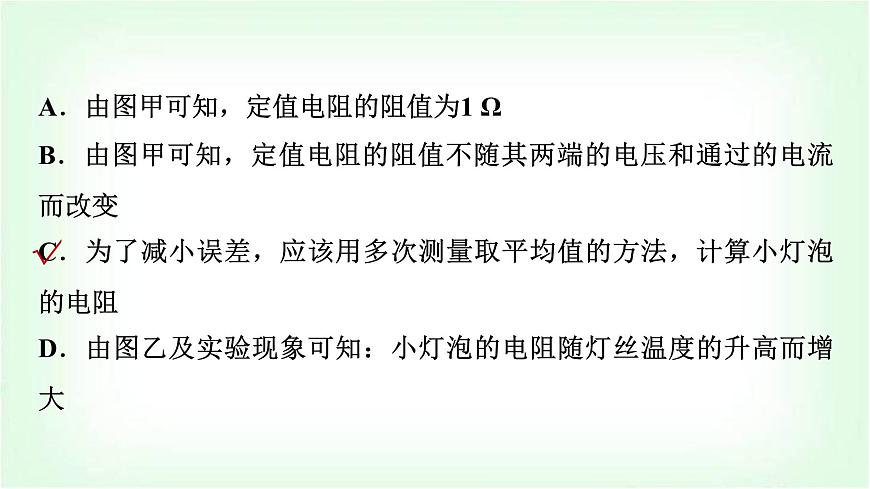

A．由圖甲可知，定值電阻的阻值為1 ΩB．由圖甲可知，定值電阻的阻值不隨其兩端的電壓和通過的電流而改變C．為了減小誤差，應該用多次測量取平均值的方法，計算小燈泡的電阻D．由圖乙及實驗現象可知：小燈泡的電阻隨燈絲溫度的升高而增大

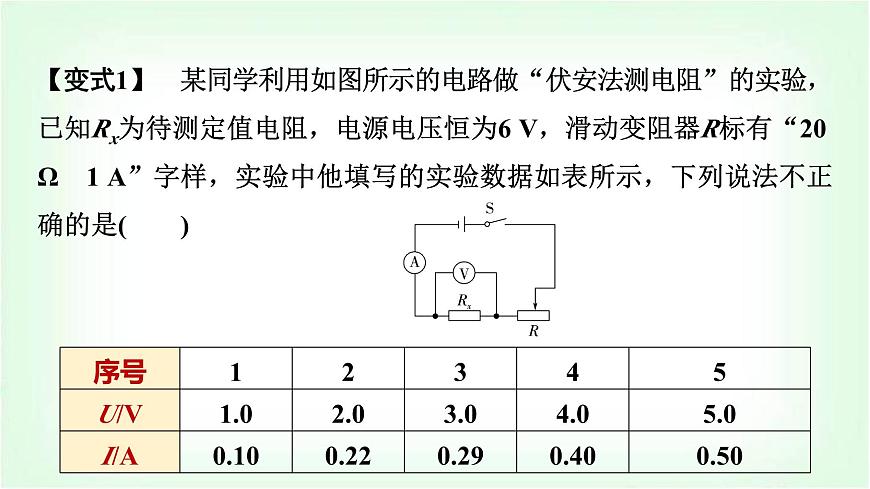

【變式1】　某同學利用如圖所示的電路做“伏安法測電阻”的實驗，已知Rx為待測定值電阻，電源電壓恒為6 V，滑動變阻器R標有“20 Ω　1 A”字樣，實驗中他填寫的實驗數據如表所示，下列說法不正確的是(　　)
A．第1次實驗的數據不是他實驗中實際測得的B．對比第2、3次實驗的數據可判定：待測電阻Rx的阻值并非嚴格不變C．第4次實驗時滑動變阻器接入電路電阻R與待測電阻Rx的阻值之比為1∶2D．為減小實驗誤差，可利用每次實驗測得的U、I求出電阻R，再求其平均值
重難點2　歐姆定律在串并聯電路中的應用【典例2】　(2023·棗莊三模)如圖所示電路中，當開關S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲∶U乙為3∶2；當開關S斷開，甲、乙兩表為電流表時，電阻R1和R2是________(選填“串聯”或“并聯”)，兩表示數之比I甲∶I乙為________。
【變式2】　如圖所示，閉合開關S，兩電流表示數之比為5∶2，則R1與R2兩端的電壓之比U1∶U2＝______，電阻之比R1∶R2＝________。
重難點3　多開關電路中應用歐姆定律【典例3】　(2024·薛城區期末)如圖所示電路，電源電壓恒為6 V保持不變。小燈泡L標有“5 V0.5 A”字樣(燈絲電阻不隨溫度變化)，滑動變阻器R1的銘牌標有“20 Ω　1 A”，電流表量程0～0.6 A，電壓表量程0～3 V。
(1)求小燈泡正常發光時的電阻；(2)只閉合開關S和S1，滑動變阻器的滑片P置于最右端時，電壓表的示數為2 V，求定值電阻R2的阻值；(3)只閉合開關S和S2，移動滑動變阻器的滑片P，在保證各元件安全工作的情況下，求滑動變阻器R1允許的取值范圍。
關鍵點撥：在電路連接狀態改變的過程中，不變的物理量有“定值電阻阻值”、“電源電壓”。
答案：(1)10 Ω　(2)40 Ω　(3)2～10 Ω
【變式3】　(2024·嶧城區模擬)如圖所示，電源電壓保持不變，電流表的量程為0～3 A，電壓表的量程為0～15 V，R1＝10 Ω，滑動變阻器R2的規格為“50 Ω　1 A”。(1)閉合開關S1，斷開開關S2、S3，電流表示數為0.8 A，求電源電壓；(2)閉合開關S3，斷開開關S1、S2，滑動變阻器滑片置于中點位置時，電壓表的示數為5 V，求定值電阻R3的阻值。
答案：(1)8 V　(2)15 Ω
練實驗 重遷移 強素養
實驗　測電阻(含特殊方法)為測量一定值電阻的阻值，某實驗小組選用的實驗器材有待測電阻Rx、兩節干電池、電流表、電壓表、滑動變阻器、開關及導線若干。
基礎設問：(1)請你用筆畫線代替導線，將圖甲中的實物電路連接完整，要求：滑片向左移動，電流表示數變大。
(2)小組設計了一個記錄與處理數據的表格，請將表中①②處的內容填寫完整。
(3)某次測量時，電壓表示數為2.5 V，電流表指針位置如圖乙所示，則電流表示數為________A，本次測得Rx的阻值為________Ω。(4)本實驗進行了多次測量，其目的與下列實驗中多次測量的目的相同的是________(選填字母)。A．用刻度尺測量鉛筆的長度B．測量小燈泡的電阻C．測量小燈泡的電功率
變式設問：(5)他們又對實驗進行了拓展，利用電源(電壓未知且恒定不變)、阻值已知為R0的定值電阻、電壓表、開關等器材，設計了如圖丙所示的電路，也測出了Rx的阻值。請你完成下列實驗步驟。①閉合開關S1、斷開S2，讀出電壓表的示數為U1；②________________，讀出電壓表的示數為U2；③待測電阻的阻值Rx＝__________(用已知量和測得量的字母表示)。
創新設問：(6)假如某同學用完好的器材正確連接電路，實驗時正確操作，剛“試觸”就發現電流表的指針迅速擺動到最大刻度，其原因可能是①_____________________________________________________；②_______________________________________________________。
(7)電路中滑動變阻器除對電路有保護作用外，另一個作用是_____________________________。
改變待測電阻兩端的電壓
(8)用圖甲電路測量標有“2.5 V”小燈泡的電阻，閉合開關后發現電流表、電壓表均有示數，但燈泡不亮，原因可能是________(選填字母)。A．小燈泡斷路B．小燈泡短路C．滑動變阻器斷路D．滑動變阻器接入電路的阻值過大
(9)實驗完成后分析數據發現，隨著小燈泡兩端電壓的增大，小燈泡電阻逐漸增大，其原因可能是_________________________________________________。
小燈泡燈絲電阻隨溫度的升高
[變式訓練](2024·棗莊T27)如圖甲所示為“測量小燈泡電阻”的實驗裝置，已知小燈泡標有2.5 V字樣。
(1)請用筆畫線代替導線，在圖甲中將實驗電路連接完整(要求：滑動變阻器的滑片向右移動時燈泡變亮)；(2)在檢查電路無誤后進行實驗，當電壓表的示數如圖乙時，為了測量小燈泡正常發光的電阻，應將滑動變阻器的滑片P向______(選填“A”或“B”)端移動，同時眼睛注意觀察__________(選填“電壓表”“電流表”或“燈泡”)，直至燈泡正常發光。
(3)通過移動滑動變阻器的滑片P，進行多次測量記錄數據，并繪制U-I圖象如圖丙所示，由此可得小燈泡正常發光時的電阻是__________Ω。(4)根據圖丙可知小燈泡的電阻是________(選填“變化”或“不變”)的，你認為原因是___________________________。
解析：(1)因?yàn)楦呻姵貎晒?jié)，所以電壓表應選擇0～3 V的量程并聯在小燈泡兩端，滑動變阻器的接線柱要“一上一下”接入電路，因?yàn)橐蠡瑒?dòng)變阻器的滑片向右移動時燈泡變亮，電路中的電阻變小，電流變大，故右下接線柱應接入電路，如圖所示。
(2)故障排除后，閉合開關，當滑動變阻器的滑片P移到某一位置時電壓表示數如題圖乙所示，電壓表選用小量程，分度值0.1 V，其示數為1.8 V，小于小燈泡額定電壓2.5 V，要測量小燈泡正常發光時的電阻，應增大小燈泡兩端電壓，根據串聯電路電壓規律，應減小滑動變阻器兩端電壓，根據分壓原理，應減小滑動變阻器接入電路的阻值，故應將滑動變阻器的滑片P向B移動，同時眼睛觀察電壓表示數直至此表示數為2.5 V時停止移動，記錄數據。
課時分層評價卷(十八)　歐姆定律
(說明：選擇題每題2分，填空題每空1分，總分82分)
2．已知：R1＜R2，圖中的四種不同接法，其總電阻最小的是(　　)
[A]　　　　 　 [B]
[C]　　　　　 [D]
3．某導體中的電流與它兩端電壓的關系如圖所示，下列分析正確的是(　　)[A]當導體兩端的電壓為0時，電阻為0[B]該導體的電阻隨電壓的增大而減小[C]當導體兩端的電壓為2 V時，電流為0.6 A[D]當導體兩端的電壓為0時，電流為0
4．在探究“電流與電阻關系”的實驗中，電路如圖所示，電源電壓保持3 V 不變，滑動變阻器的規格是“10 Ω　1 A”。先在A、B間接入10 Ω的定值電阻R，移動滑片P，使電壓表示數為2 V。接下來他僅在A、B間更換不同的定值電阻，下列說法不正確的是(　　)
[A]連接電路時，滑片應位于最右端，此時電流表和電壓表的示數最小[B]用5 Ω替換10 Ω的電阻時，移動滑片使電壓表示數為2 V，此時變阻器阻值為2.5 Ω[C]用15 Ω替換10 Ω的電阻時，滑片P仍在原位置，閉合開關，此時電流表示數為0.15 A[D]用30 Ω替換10 Ω的電阻時，將滑片P由原位置向右滑，即可使電壓表示數為2 V
5．(2024·棗莊一模)小明家的屋頂上有一個水池，如圖是他設計的一種自動測量水池內水位高低的裝置，R′是定值電阻，它的金屬滑片是杠桿的一端。從水位表(用電流表改裝)指針的刻度，可以知道水位的高低，下列對裝置的設計方案可行的是(　　)
[A]用電壓表改裝水位表，并與R′并聯[B]用塑料材料制作杠桿AB[C]用軟繩連接杠桿A端與浮標[D]用導線代替電阻R′接通電路
6．某煙霧報警器，可在發生火災時第一時間檢測出室內煙霧濃度變化并報警。如圖所示是該煙霧報警器的簡化原理圖，電源電壓不變，R0為定值電阻，光敏電阻R的阻值隨光照強度的減弱而增大。當有煙霧遮擋射向光敏電阻R的激光時，變大的物理量是(　　)[A]電流表的示數 [B]電壓表的示數[C]電阻R0的功率 [D]電路的總功率
7．(2023·棗莊一模)如圖所示的電路中，電源電壓保持不變，閉合開關S，將滑動變阻器的滑片P向左移動，下列說法中正確的是(　　)[A]電流表A1的示數變小，電流表A2的示數變大[B]電壓表的示數變大，電流表A2的示數變小[C]電壓表的示數變大，電流表A1的示數變小[D]電壓表的示數不變，電流表A2的示數變小
8．利用如圖所示實驗裝置，能夠進行的實驗是(　　)[A]探究并聯電路的特點 [B]探究電流與電壓的關系[C]探究電流與電阻的關系 [D]測量小燈泡的電阻
9．電阻R1、R2阻值相等，連接在如圖所示電路中。當開關S閉合時，電阻R1與R2兩端的電壓之比為______，電流表A1與A2的示數之比為______。
解析：當開關S閉合時，兩電阻并聯接入電路，并聯電路各支路兩端電壓相等，所以電阻R1與R2兩端的電壓之比為1∶1；電流表A1測干路電流，電流表A2測通過電阻R2的電流，電阻R1、R2阻值相等，由歐姆定律可知通過兩電阻的電流相等，所以電流表A1與A2的示數之比為2∶1。
10．(6分)(2024·棗莊模擬預測)在測量未知阻值R的實驗中，小明設計了實驗電路并進行連接，如圖甲所示。
(1)在連接電路時，開關應處于__________狀態；(2)圖甲是小明接好的實物連接圖，其中有一條導線連接錯誤，該導線是第________條(從圖中選填導線序號)；
(3)改正錯誤后再進行實驗，實驗前應將滑動變阻器的滑片P移到最__________(選填“左”或“右”)端。小明閉合開關S，發現電流表無示數，電壓表的示數較大，則電路故障可能是____________；(4)排除故障后，閉合開關S，移動滑動變阻器的滑片P，當電壓表示數為2.4 V時，電流表示數如圖乙所示，則未知電阻R＝________Ω；
(5)如果沒有電壓表，電源電壓未知，可以用最大阻值為R0的滑動變阻器和如圖丙所示電路，來測量電阻Rx的阻值。閉合開關后，滑動變阻器滑片在最左端時，電流表示數為I1，滑動變阻器滑片在最右端時，電流表示數為I2，則電阻Rx＝__________(用題中所給物理量的符號表示)。
解析：(1)為了保護電路，在連接電路時，開關應處于斷開狀態。(2)原電路中，電阻和電壓表沒有連入電路中，電阻應與電流表串聯，電壓表與電阻并聯，且電流從電表的正接線柱流入、負接線柱流出，所以錯誤的是導線2。(3)閉合開關S，發現電流表無示數，說明電路可能斷路；電壓表的示數較大，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即電路故障可能是電阻R斷路。
11．(10分)甲醛對人體的危害非常大，因此裝修房屋時檢測甲醛污染指數很重要。如圖甲是一款甲醛檢測儀的工作原理圖。電源電壓恒為3 V，R是阻值為10 Ω的定值電阻，R0為可以感知甲醛污染濃度的可變電阻，其阻值隨甲醛污染指數的變化圖象如圖乙所示。當污染指數在50以下為輕度污染，50～100之間為中度污染，100以上為重度污染。問：
答案：(1)50 Ω　(2)0.05 A　(3)屬于重度污染
12．取口香糖錫紙，剪成如圖所示形狀，其中AB和CD段等長。戴好防護手套，將錫紙條(帶錫的一面)兩端連接電池正、負極，發現錫紙條很快開始冒煙著火。下列分析錯誤的是(　　)[A]通過AB段的電流等于通過CD段的電流[B]AB段兩端的電壓等于CD段兩端的電壓[C]AB段的電阻大于CD段的電阻[D]正常情況下，AB段會先著火
B　[由題圖知AB和CD兩段錫紙串聯在電路中，因串聯電路中電流處處相等，所以通過AB段和CD段的電流相等，故A正確；在材料和長度都相同時，導體的橫截面積越小，電阻越大，由題圖知，AB段的橫截面積小于CD段的橫截面積，所以AB段的電阻大于CD段的電阻，由串聯分壓的規律可知AB段兩端的電壓大于CD段兩端的電壓，故B錯誤，C正確；因通過AB段和CD段的電流相等，且AB段的電阻較大，則根據Q＝I2Rt可知，相同時間內電流通過AB段產生的熱量多，其溫度高，所以AB段會先著火，故D正確。故選B。]
13．小偉給學校勞動實踐基地的蔬菜大棚設計了一個測量空氣濕度的電路圖，如圖甲所示。電源電壓恒為6 V，定值電阻R0的阻值為20 Ω，濕敏電阻R的阻值隨空氣濕度H的變化關系如圖乙所示。下列分析正確的是(　　)
[A]空氣濕度越大，濕敏電阻R的阻值越大[B]空氣濕度越大，電壓表示數越小[C]當空氣濕度為50%時，電壓表示數為2 V[D]當電路中電流為0.2 A時，空氣濕度為80%
14．(2024·棗莊三模)某興趣小組為了研究電子溫控裝置，將熱敏電阻R1、定值電阻R2以及電壓表和電流表連入如圖所示電路中，熱敏電阻的阻值隨溫度的升高而減小。閉合開關，當溫度升高時，電壓表和電流表的示數變化情況是(　　)[A]電流表和電壓表示數均變小[B]電流表和電壓表示數均變大[C]電流表示數變小，電壓表示數變大[D]電壓表與電流表的比值減小
15．如圖所示電路，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P從a端向b端滑動時，下列說法正確的是(　　)[A]電壓表V2示數與電流表A示數比值變大[B]電壓表V1示數與電流表A示數比值變小[C]電流表A示數變大，電壓表V2示數變小[D]電流表A示數變小，電壓表V1示數變小
可知，電壓表V2示數與電流表A示數比值等于滑動變阻器接入電路的阻值，因此比值變小，故A錯誤；因電壓表V1示數與電流表A示數比值等于R1的阻值，所以滑片移動時，電壓表V1示數與電流表示數A的比值不變，故B錯誤。故選C。]
16．(2024·棗莊一模)劉明同學設計了一個體重計，給出了原理電路圖，如圖所示，R1是定值電阻，R是滑動變阻器。能夠?qū)崿F(xiàn)體重減小，滑動變阻器接入電路的電阻__________，電流表示數__________(選填“變大”或“變小”或“不變”)。
17．(6分)在探究“電流與電阻的關系”的實驗過程中，小明選擇了5 Ω、10 Ω、15 Ω、20 Ω、25 Ω五個電阻進行實驗，電路圖如圖甲所示。
(1)連接電路時，開關應處于__________(選填“斷開”或“閉合”)狀態；(2)連接好電路，閉合開關，發現電壓表沒有示數，電流表有較明顯的偏轉。造成這一現象的原因可能是__________(填字母)；[A]電阻斷路[B]電阻短路
(3)排除電路故障進行實驗。為達到實驗?zāi)康模瑒?dòng)變阻器除了起保護電路的作用外，還起到__________________________的作用。實驗中，當把5 Ω的電阻接入電路時，電壓表示數為2.5 V，5 Ω的電阻換成10 Ω的電阻后，應把變阻器滑片向__________(選填“左”或“右”)滑動，同時眼睛盯住電壓表，直到電壓表的示數為__________V為止；(4)根據實驗數據，作出I-R圖象如圖丙所示。根據實驗?zāi)康姆治鰣D象可得出結論：當電壓一定時，通過導體的電流與其電阻成________。
解析：(1)在連接電路時，開關應處于斷開狀態，這是為了防止電路中有短路的地方而導致電路元件損壞。(2)根據電路圖可知，電阻和滑動變阻器串聯，電壓表測量電阻兩端電壓，電流表測量電路電流；如果電阻發生短路，電流表有示數且較大，移動滑動變阻器的滑片，電壓表始終沒有示數，故B符合題意，A不符合題意。故選B。
(3)探究“電流與電阻的關系”應不斷改變電阻阻值而控制電阻兩端電壓不變，該實驗中滑動變阻器的作用除了保護電路外，其作用主要是控制電阻兩端電壓保持不變。根據串聯電路的分壓原理，把5 Ω的電阻換成10 Ω的電阻，電阻分壓變大，滑動變阻器分壓變小，為保持電阻兩端電壓不變，應減小電阻分壓，增大滑動變阻器分壓，應使滑動變阻器接入電路的阻值變大，由題圖示電路圖可知，閉合開關后應向右移動滑片，同時眼睛盯住電壓表，直到電壓表的示數為2.5 V為止。
(4)由題圖象知U＝IR＝0.5 A×5 Ω＝0.25 A×10 Ω＝0.1 A×25 Ω＝2.5 V電流與電阻的乘積為一定值，可得出結論：電壓不變時，導體中的電流與導體的電阻成反比。
18．(2024·臨沂)閉合如圖所示電路的開關，將滑動變阻器的滑片向左滑移動一小段距離的過程中(　　)[A]燈泡的亮度變小　　　 [B]電流表的示數不變[C]電壓表的示數變大 [D]電路的總功率變小
19．(2024·臨沂)如圖所示電路的電源電壓為9 V，電流表使用0～0.6 A 量程，電壓表使用0～3 V量程，阻值為10 Ω的定值電阻允許通過的最大電流為0.5 A。為保證電路中各元件安全工作，滑動變阻器的最小阻值應大于(　　)[A]20 Ω　 [B]10 Ω[C]8 Ω　 [D]5 Ω
20．(2022·聊城)小聰設計并組裝了一個智能門鎖燈電路，只有在夜間且有人摸門把手時，鎖孔旁的燈才亮，從而方便夜間開鎖。它利用感應開關S1(有人摸門把手時，S1閉合；無人摸門把手時，S1斷開)和光敏開關S2(天暗時S2閉合，天亮?xí)rS2斷開)控制電路，下列符合這種“智能”要求的電路圖是(　　)
[A]　　　　 　 [B]
[C]　　　　 　 [D]
B　[只有夜間且有人摸門把手時，鎖孔旁的燈才亮，否則燈不亮，說明感應開關S1、光敏開關S2不能獨立工作，即為串聯，共同控制燈，故B正確。]
21．(2024·濱州)如圖所示，電源電壓為3 V，閉合開關后，電流表A1的示數為0.6 A，電流表A2的示數為0.2 A，則通過燈泡L2的電流為________A，燈泡L1的阻值為________Ω。
22．(2024·臨沂)閉合如圖甲所示電路的開關，將滑動變阻器的滑片由最右端移到最左端的過程中，電壓表與電流表的示數變化的圖象如圖乙所示。則定值電阻R0的阻值為_________Ω，電源電壓為 ________V。
解析：兩電阻串聯接入電路，電壓表測滑動變阻器兩端電壓，滑片P在最右端時，此時電路中的電流I1＝0.1 A，電壓表示數為1.2 V，有U＝I1R0＋UR＝0.1 A×R0＋1.2 V，滑片在最左端時，滑動變阻器接入電路的電阻為0時，電壓表示數為零，由圖象可知，這時電路中的電流為I2＝0.5 A，由歐姆定律可得電源電壓U＝I2R0＝0.5 A×R0，聯立以上兩式解得R0＝3 Ω，U＝1.5 V。
23．(6分)(2024·聊城)在“制作定值電阻”的實踐活動中，同學們?cè)趯?shí)驗室找到一捆鎳鉻合金絲，其包裝上標有“橫截面積1 mm2，長度10 m”的字樣。為了利用這捆鎳鉻合金絲制作一個8 Ω的定值電阻，同學們先將這捆鎳鉻合金絲兩端的絕緣皮刮掉接到接線柱上，然后進行了如下操作：
(1)根據甲圖的電路圖，以筆畫線將乙圖的實物電路連接完整(要求：導線不能交叉)。(2)閉合開關后，移動滑動變阻器滑片的過程中發現電流表、電壓表均有示數，但始終不變化，出現這一現象的原因可能是 ________(填字母)。[A]鎳鉻合金絲短路 [B]鎳鉻合金絲斷路[C]滑動變阻器短路 [D]滑動變阻器斷路
(3)排除故障后閉合開關，移動滑動變阻器的滑片改變這捆鎳鉻合金絲兩端的電壓，測得多組電壓及電流的值，將數據填入表格中。第三次實驗時，電流表的示數如圖丙所示，則測得的電流為 ________A，計算該次的電阻值為 ________Ω(計算結果保留兩位小數)。
(4)為了確定這捆鎳鉻合金絲的電阻，上表在設計時還應增加的一項內容為 ___________________。(5)根據實驗的計算結果，制作8 Ω的定值電阻應截取長度約為________m的鎳鉻合金絲。
解析：(1)為使滑動變阻器的滑片向右移動時，滑動變阻器接入電路的阻值變大，故應選擇滑動變阻器的左下接線柱與鎳鉻合金絲串聯，如圖所示。
24．(6分)(2021·聊城)小華同學在“探究電流與電阻關系”的實驗時，電阻R有5 Ω、10 Ω、20 Ω三種規格，滑動變阻器有型號一“20 Ω　2 A”和型號二“50 Ω　1 A”兩種規格，電源電壓保持6 V不變，他設計的電路圖如圖甲所示。
(1)根據電路圖，用筆畫線將乙圖的實物圖連接完整。(2)小華完成第一次實驗后，做第二次實驗時將電阻由5 Ω更換為10 Ω，閉合開關，應調節滑動變阻器的滑片P向__________(選填“A”或“B”)端移動，直到____________________為止，按照同樣的方法，完成了第三次實驗，三次實驗的數據如表所示，整個實驗過程中應選擇型號________的滑動變阻器。
電壓表的示數為2 V　
(3)根據實驗數據，小華得到如下實驗結論： ____________________________________________________。(4)利用這個電路還能完成的實驗有： __________________。(寫出一條即可)
的電流與導體的電阻成反比
解析：(1)滑動變阻器接一個上接線柱和一個下接線柱串聯入電路中，電壓表并聯在定值電阻的兩端，如圖所示。
25．(10分)(2024·聊城)如甲圖所示電路中，電源電壓不變，R1＝20 Ω，滑動變阻器R2的最大電阻為50 Ω，電流表使用的量程為0～0.6 A。小燈泡L的額定電壓為3.8 V，其電流隨電壓的變化規律如乙圖所示。當只閉合S2時，電流表的示數為0.25 A。求：
