中考物理復習第17講第2課時電功率的測量課件

這是一份中考物理復習第17講第2課時電功率的測量課件，共60頁。PPT課件主要包含了二次方，I2Rt，UIt，通過導體的電流越，大產生的熱量越多，見解析圖，小燈泡斷路，3∶1，先增大后減小至零，轉換法等內容，歡迎下載使用。
過教材 串知識 夯基礎

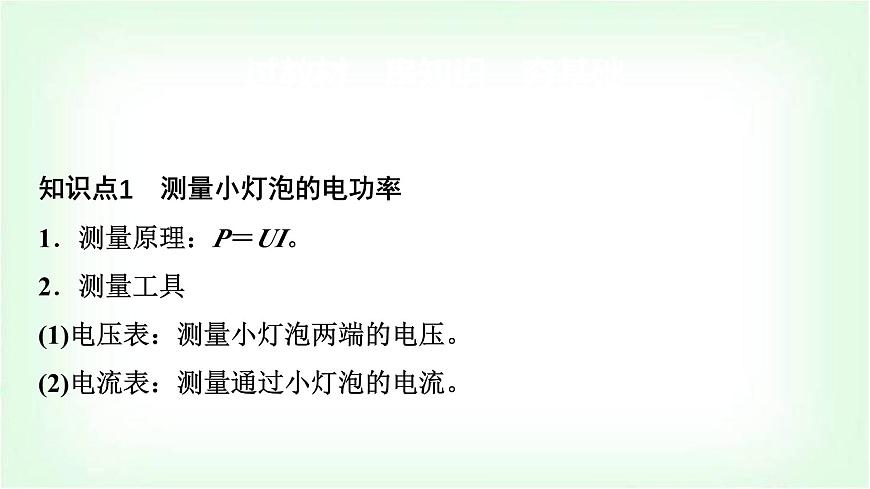

知識點1　測量小燈泡的電功率1．測量原理：P＝UI。2．測量工具(1)電壓表：測量小燈泡兩端的電壓。(2)電流表：測量通過小燈泡的電流。

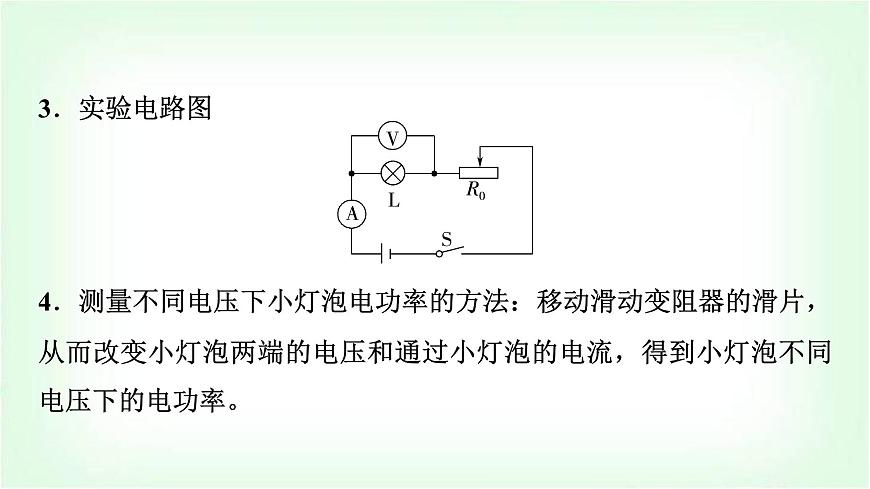

3．實驗電路圖4．測量不同電壓下小燈泡電功率的方法：移動滑動變阻器的滑片，從而改變小燈泡兩端的電壓和通過小燈泡的電流，得到小燈泡不同電壓下的電功率。

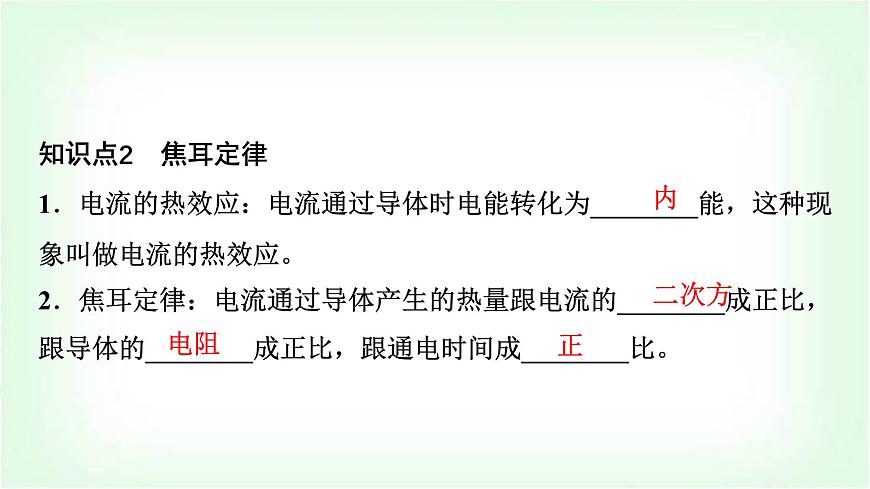

知識點2　焦耳定律1．電流的熱效應：電流通過導體時電能轉化為_(kāi)_______能，這種現象叫做電流的熱效應。2．焦耳定律：電流通過導體產生的熱量跟電流的________成正比，跟導體的________成正比，跟通電時間成________比。

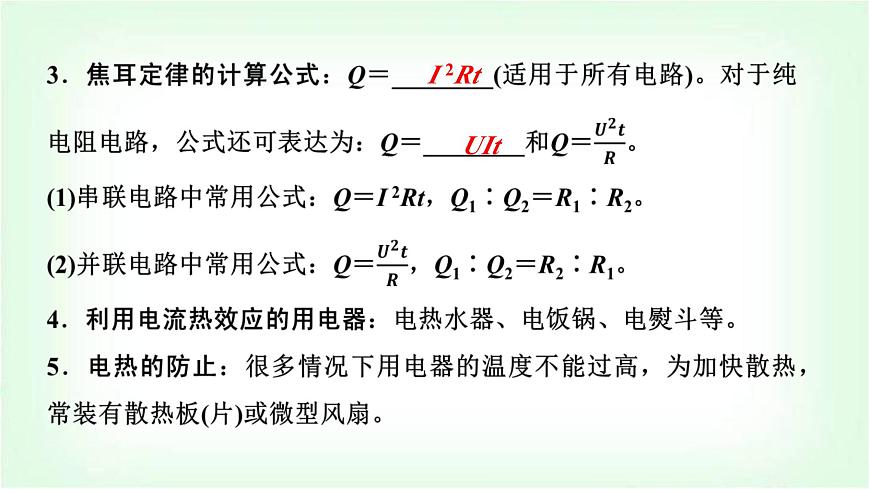

研重難 學方法 提能力

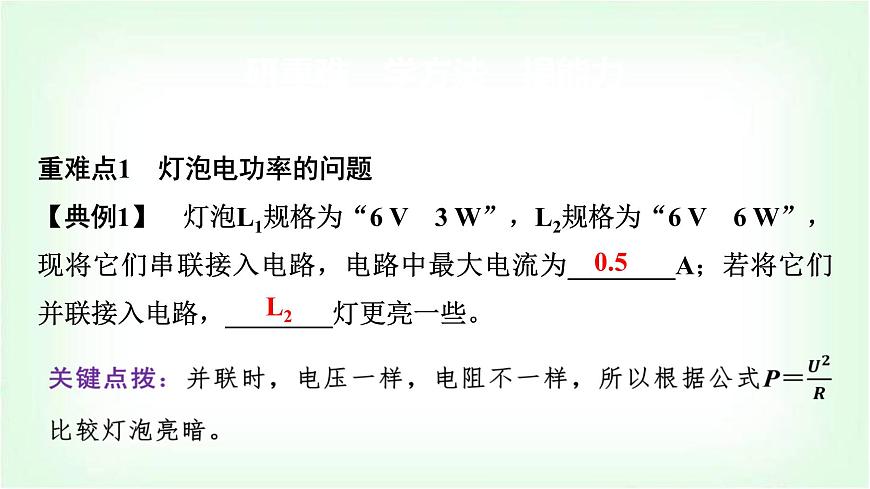

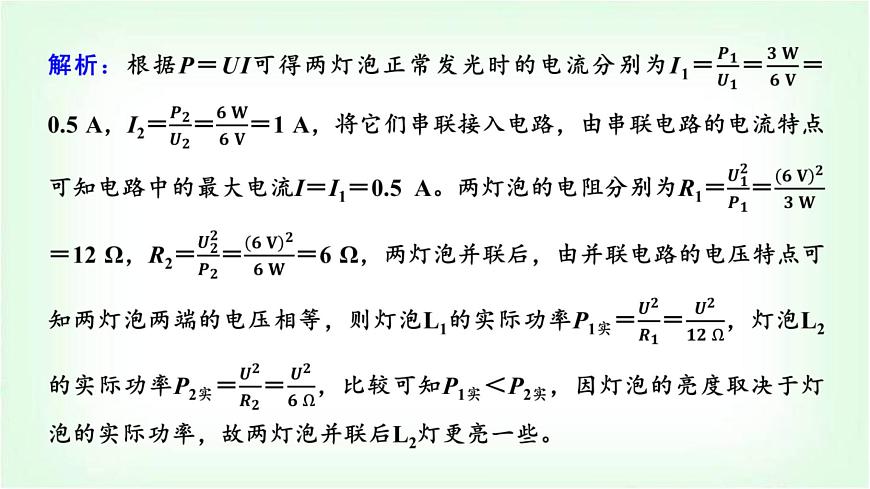

重難點1　燈泡電功率的問題【典例1】　燈泡L1規格為“6 V　3 W”，L2規格為“6 V　6 W”，現將它們串聯接入電路，電路中最大電流為_(kāi)_______A；若將它們并聯接入電路，________燈更亮一些。

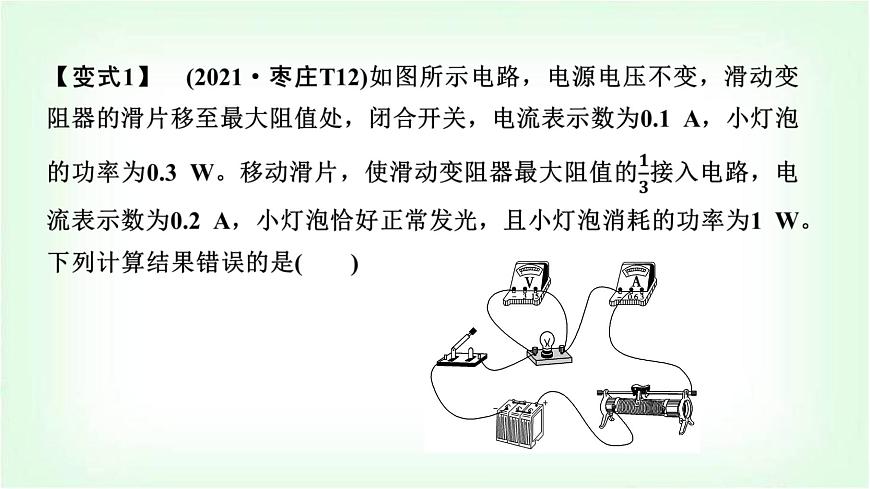

A．電源電壓為9 VB．小燈泡正常發光時電阻為25 ΩC．滑動變阻器的最大阻值為60 ΩD．小燈泡正常發光時，滑動變阻器消耗的功率為4 W
【變式2】　將“6 V　3 W”的燈L1和“6 V　6 W”的燈L2串聯接入9 V電源上(忽略燈絲電阻的變化)，則(　　)A．兩燈都能正常發光，且燈L2比燈L1亮B．只有燈L1正常發光，此時燈L2消耗的功率為1.5 WC．只有燈L2正常發光，此時燈L1消耗的功率為1.5 WD．電路的總功率為7.5 W
重難點2　導體產熱多少的影響因素【典例2】　(2023·棗莊T21)在探究電流通過導體產生熱量的多少與什么因素有關的實驗中。某興趣小組猜想：電流通過導體產生的熱量可能與通過導體的電流、導體的電阻和通電時間有關，于是他們利用甲、乙、丙三個裝置進行實驗探究，如圖所示，三個裝置的透明容器中各有一段電阻絲，容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。
(1)要探究電熱與電阻的關系，應選用__________組合，并將它們________接到電源兩端進行實驗。(2)選用乙、丙組合，串聯接到電源兩端進行實驗，在通電時間相同的情況下，發現乙裝置U形管中液面高度變化大，由此可得到的結論是：在電阻相同、通電時間相同的情況下， ________________________________________。
(3)實驗中通過觀察U形管中液面高度的變化反映密閉空氣溫度的變化，在研究許多物理問題時都會用到這種方法，下列實例采用研究方法與此相同的是________。A．探究電流與電壓、電阻的關系B．用鐵屑顯示磁體周?chē)艌?chǎng)分布C．研究光的傳播時，引入“光線”D．探究平面鏡成像的特點
解析：(1)要研究電熱與電阻的關系，需要控制通過電阻的電流與通電時間相同，而電阻的阻值不同，因此選用甲、乙組合，將它們串聯接到電源兩端進行實驗。
(2)選用乙、丙組合，串聯在電路中，此時題圖丙中兩個電阻并聯后再與題圖乙中的電阻串聯(如圖)，由并聯電路的電流特點可知通過乙容器中5 Ω電阻的電流大于通過丙容器中5 Ω電阻的電流，當在通電時間相同的情況下，發現乙裝置U形管中液面高度變化大，可知?dú)鈮翰钤酱?，溫度差越大，熱量越多，可以得出的結論是：在電阻和通電時間相同時，通過導體的電流越大，產生的熱量越多。
(3)實驗中通過觀察U形管中液面高度的變化反映密閉空氣溫度的變化，這是轉換法的應用。探究電流與電壓、電阻的關系時，用到的方法是控制變量法，故A不符合題意；用鐵屑顯示磁體周?chē)艌?chǎng)分布時，磁體周?chē)艌?chǎng)的強弱轉化為吸引鐵屑的多少，是轉換法，故B符合題意；研究光的傳播時，引入“光線”，這是模型法，故C不符合題意；探究平面鏡成像的特點，用到的是替代法，故D不符合題意。
【變式3】　(2024·棗莊二模)用如圖所示的裝置可探究電流產生熱量與________(選填“電流”或“電阻”)的關系，裝置中的U形管________(選填“是”或“不是”)連通器；電流通過電阻R2與R1產生的熱量之比為_(kāi)_______；若將R3更換為10 Ω的電阻，________(選填“仍能”或“不能”)完成該實驗探究。
【變式4】　已知定值電阻R1∶R2＝2∶3，若把它們并聯在同一電路中，通電后，它們的電流之比I1∶I2＝________；若把它們串聯在同一電路中，通電1分鐘，R1、R2產生的熱量之比Q1∶Q2＝________。
重難點3　多擋位用電器的應用【典例3】　(2021·棗莊T24)康康家里有一臺電火鍋，部分技術參數如表，圖甲是其內部電路的工作原理簡圖，R1、R2均為阻值不變的加熱電阻，通過開關S、S1、S2的通斷可實現三個擋位功能的切換，其中S2是能分別與a、b兩擲點相連的單刀雙擲開關。[水的比熱容：4.2×103 J/(kg·℃)]
(1)電火鍋正常工作時，鍋內水溫隨時間變化的圖象如圖乙所示。若用高溫?fù)醢奄|(zhì)量為4 kg、初溫為50 ℃的水加熱到60 ℃，求此過程中水吸收的熱量和電火鍋的熱效率；(2)若改用低溫?fù)踅o(1)問中的水加熱，請比較使用高溫?fù)踹€是低溫?fù)醺?jié)能；(3)求電火鍋正常工作時保溫?fù)醯碾姽β省?br/>答案：(1)1.68×105 J　84.8%　(2)高溫?fù)酢?3)176 W
【變式5】　(2024·棗莊二模)如圖1所示是某電飯鍋電路簡化圖，它有高溫?fù)鹾捅負鮾蓚€(gè)擋位。圖2是該電飯鍋正常工作時功率與時間的關系圖象。根據以上信息可以求得：電熱絲R2阻值為_(kāi)_______Ω，電飯鍋處于高溫?fù)鯐r(shí)電路中的電流是________A。
【變式6】　(2024·棗莊三模)如圖甲所示為一款儲水式電熱水器，它的實際電路如圖乙所示，簡化電路如圖丙所示，通過控制開關S可以使電熱水器分別在兩個不同狀態下工作，主要參數如表所示。已知ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)。求：
(1)畫出電熱水器在標準功率下工作時的等效電路圖；(2)發熱器R2的阻值；(3)將額定容量的水從35 ℃加熱到額定最高溫度需要的最短時間。
答案：(1)見解析圖　(2)36.3 Ω　(3)4 200 s
練實驗 重遷移 強素養
實驗　伏安法測量小燈泡的電功率(含特殊方法)小兵同學通過實驗測量燈泡L1、L2的額定功率，L1、L2分別標有“2.5 V”和“3.8 V”字樣，電源電壓恒為6 V，電壓表只有0～3 V量程可以用。
基礎設問：(1)如圖甲所示，是小兵設計的測L1額定功率的實驗電路圖，請?jiān)趫D乙中用筆畫線代替導線，完成實物電路的連接(要求滑片向A端移動燈泡變亮)。(2)連好電路后，按實驗規范操作，先把滑動變阻器的滑片P移到________(選填“A”或“B”)端，然后閉合開關S，小兵發現L1不發光，電流表有示數，電壓表無示數，則電路的故障可能是L1________(選填“斷路”或“短路”)。
(3)排除故障后，按實驗規范操作，閉合開關S，電壓表示數為1 V，電流表示數如圖丙所示，讀數為_(kāi)_______A，滑動變阻器的最大阻值為_(kāi)_______Ω。調節滑片P得到表中的數據，L1的額定功率為_(kāi)_____W。
(4)小兵在原電路中用L2替換L1，測量L2的額定功率，按實驗規范操作，剛閉合開關S，電壓表示數為1.5 V，接著小兵發現該電路無法完成測量，于是設計了一個新方案，把電壓表改接到滑動變阻器兩端，只需調節滑片P使電壓表示數為_(kāi)_______V，L2就會正常發光。
(5)小兵根據新方案連好電路，按實驗規范操作，剛閉合開關S，發現電壓表示數超過了量程，立即斷開開關思考解決方法，請你對此說出一種合理的解決辦法：______________________________________________________________________________________________。
換一個最大值稍小的滑動變阻器
(閉合開關前把滑動變阻器滑片調到合適位置；適當調低電源電壓)
變式設問：(6)原方案中，閉合開關，燈泡不亮，電流表和電壓表指針都有較小的偏轉，則燈泡不亮的原因是________(選填字母)。A．燈泡燒壞B．燈泡短路C．燈泡的實際功率太小
(7)小兵對數據分析后，認為還可以得出通過燈泡的電流和燈泡兩端電壓成正比的結論，這種說法________(選填“正確”或“錯誤”)，理由是__________________________________。
燈泡工作時的電阻在變化
創新設問：(8)小兵打算只利用電壓表來測量燈泡的額定功率。用如圖丁所示的電路測量，R0阻值已知。閉合開關S、S1，移動滑片P使電壓表的示數為U額。保持滑片P位置不動，只斷開開關S1，閉合開關S2，記下電壓表的示數為U2，則小燈泡的電功率為_(kāi)____________(用已知字母表示)。
解析：(1)實物電路的連接如圖所示。
字樣，其額定電壓為2.5 V，從題表中數據可知，電壓2.5 V對應電流為0.3 A，則由P＝UI得P額＝2.5 V×0.3 A＝0.75 W。(4)因?yàn)殡妷罕硭x量程為0～3 V，而L2的額定電壓是3.8 V，超出量程，無法完成實驗，所以對電路進行調整，把電壓表與滑動變阻器并聯，當電壓表示數為2.2 V時，燈泡兩端電壓為U－U滑＝6 V－2.2 V＝3.8 V＝U額，L2正常發光。(8)閉合開關S、S1，電壓表測量燈泡兩端的電壓，移動滑片P使電壓表的示數為U額，保持滑片P位置不動，只斷開開關S1，閉合開關S2，
[變式訓練](2023·棗莊三模)在“測量小燈泡的電功率”實驗中，實驗器材有：電池組(3 V不變)、電流表、電壓表、小燈泡(額定電壓2.5 V)、滑動變阻器、開關、導線若干，實物電路如圖甲所示。
(1)連接電路時開關應__________；(2)請你用筆畫線代替導線，將圖甲中的實物圖連接完整(要求：滑動變阻器的滑片P向B端移動時小燈泡變暗，導線不能交叉)；(3)若連接好電路，閉合開關，調節滑動變阻器的滑片P，發現小燈泡不亮，電流表沒有示數，電壓表示數接近3 V，電路故障可能是_____________；
(4)排除故障后，閉合開關，移動滑片P至某一位置時，電壓表的示數如圖乙所示，其讀數為_(kāi)_______V；要獲得小燈泡額定功率的數據，滑片P應向________(選填“A”或“B ”)端移動；(5)排除故障后進行實驗，圖丙是由實驗數據描繪得到的小燈泡的I-U圖象，則小燈泡額定功率是__________W；(6)分析小燈泡的I-U圖象，發現小燈泡燈絲的阻值隨電壓變化而變化，從本質上講，引起小燈泡燈絲阻值變化的因素是________。
解析：(1)為了安全用電，連接電路時，開關應斷開。(2)根據題意要求可知，滑動變阻器的滑片P向B端移動時，小燈泡變暗，說明滑動變阻器接入電路的阻值變大，因此，滑動變阻器要選擇A點接入電路，如圖所示。
(3)若連接好電路，閉合開關，調節滑動變阻器的滑片P，電流表沒有示數，說明電路可能斷路；電壓表有示數且接近3 V，說明電壓表接在電源兩端，則與電壓表并聯的電路以外的電路是完好的，與電壓表并聯的電路斷路，即電路故障可能是小燈泡斷路。
(4)燈泡在額定電壓下正常發光，題圖乙中電壓表選用小量程，分度值為0.1 V，示數為2.2 V，小于燈泡的額定電壓2.5 V，應增大燈泡的電壓，根據串聯電路電壓的規律，應減小滑動變阻器兩端的電壓，由分壓原理，應減小滑動變阻器接入電路中的電阻大小，所以，滑片向A端移動，直到電壓表示數為小燈泡的額定電壓。(5)由題圖丙可知，燈泡的電壓為2.5 V時，燈泡的電流為0.25 A，小燈泡正常發光時的額定功率P＝UI＝2.5 V×0.25 A＝0.625 W。
(6)由小燈泡的I-U圖象知，通過燈泡的電流隨電壓的增大而增大，根據P＝UI可知，燈泡的功率增大，燈絲的溫度升高，因小燈泡燈絲阻值隨溫度的升高而增大，所以小燈泡的電阻變大，因此引起小燈泡燈絲阻值變化的因素是溫度。
1．關于電功，下列說法不正確的是(　　)[A]電流做了多少功就有多少電能轉化為其他形式的能[B]電流做功的過程就是消耗電能的過程[C]用電能表可以測量電流做功的多少[D]電流越大，電流做功就一定越多
課時分層評價卷(十九)　電功率
(說明：選擇題每題2分，填空題每空1分，總分100分)
2．如圖常見電器中不是利用電流熱效應工作的是(　　)
[A] 電爐 [B] 電動機
[C] 電飯鍋 [D] 電熨斗
3．某品牌額定功率為7 W的室內照明LED燈如圖所示。此燈泡正常工作時，每小時消耗電能(　　)[A]0.07 J　　　　　　　 [B]7 000 J[C]2.52×104 kW·h [D]0.007 kW·h
4．如圖所示，A、B是由同種材料制成的導體，二者長度相等，但A比B的橫截面積大，當開關閉合后，在相同時間內，下列說法正確的是(　　)[A]導體A、B的電阻RA＞RB[B]通過導體A、B的電流IA＞IB[C]導體A、B兩端的電壓UA＝UB[D]電流通過導體A、B所做的功WA＜WB
5．如圖所示分別是小明家上月初和上月末電能表的示數。結合表盤上的信息可知，下列判斷正確的是(　　)
[A]小明家上個月消耗的電能為1 011 kW·h[B]小明家家庭電路中的干路電流不得超過10 A[C]電能表上指示燈閃爍160次，表示家庭電路消耗0.1 J的電能[D]電能表上指示燈閃爍得越快，說明電路中消耗的總電功率越大
6．(2024·棗莊二模)如圖所示，發現閉合開關S后，小燈泡L1比L2亮，則下列說法正確的是(　　)[A]L1和L2的連接方式是并聯[B]L1比L2亮是由于電流先流經L1[C]L1的電功率比L2的電功率大[D]通過L1的電流比通過L2的電流大
7．如圖所示是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置，兩個透明容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。下列說法正確的是(　　)
[A]U形管中液面高度發生變化是因?yàn)閁形管中液體的熱脹冷縮造成的[B]通電一段時間，兩個U形管中液面高度的變化不同，說明電流通過導體產生的熱量與電阻有關[C]若要探究電流通過導體產生的熱量與電流的關系，右側透明容器中應接入阻值是5 Ω的電阻[D]若要探究電流通過導體產生的熱量與電阻的關系，右側透明容器中應接入阻值是10 Ω的電阻
8．(2024·棗莊一模)如圖甲所示電路的電源電壓保持不變，閉合開關后，將滑動變阻器的滑片由最右端向最左端移動的過程中，兩電壓表與電流表的視數變化如圖乙所示，則(　　)
[A]a是燈泡的U-I圖線 [B]燈泡電阻的最小值為25 Ω[C]R的最大阻值為10 Ω [D]電路的最大功率為3.6 W
9．(2024·棗莊三模)如圖甲所示，電源電壓保持不變，閉合開關S，電流表示數I與電壓表示數U的關系如圖乙中所示，當電流表示數為0.4 A時，R1與R2消耗的電功率之比為_(kāi)_______。整個電路總功率最大值和總功率最小值之比為_(kāi)_________。
解析：由電路圖可知：R1與R2串聯，電壓表測量電阻R1兩端的電壓，電流表測量串聯電路的電流；由電路圖可知：當滑片P位于a端時，電路為R1的簡單電路，此時電路中的電流最大，電壓表測電源的電壓，由題圖可知，電路中的最大電流0.6 A時，電壓表的示數為6 V，即電源的電壓為6 V，當電路中的電流為0.4 A時，根據題圖讀出電阻R1兩端電壓U1′＝4 V根據串聯電路的總電壓等于各電阻兩端的電壓之和可知R2兩端電壓U2′＝U－U1′＝6 V－4 V＝2 V
R1與R2消耗的電功率之比為P1∶P2＝U1′I∶U2′I＝U1′∶U2′＝4 V∶2 V＝2∶1由題圖可知整個電路的最大電流和最小電流分別是0.6 A，0.2 A，則整個電路總功率最大值和總功率最小值之比為P最大∶P最?。経I最大∶UI最?。絀最大∶I最小＝0.6 A∶0.2 A＝3∶1。
10．(7分)(2024·棗莊二模)某市舉辦的中學生物理實驗大賽中，其中一小組抽到的實驗內容是測量小燈泡的電功率，給他們的實驗器材有：額定電壓為2.5 V的小燈泡、電源(3 V)、電流表、電壓表、開關、“10 Ω　1 A”的滑動變阻器和導線若干。
(1)請根據圖甲用筆畫線代替導線，將圖乙中實物電路連接完整(要求：向右移動滑動變阻器的滑片P時，電路中的小燈泡變暗，且導線不能交叉)；(2)閉合開關后，移動滑動變阻器的滑片P，當小燈泡正常發光時，電流表的示數如圖丙所示為_(kāi)_______A，則小燈泡的額定功率為_(kāi)_______W，小燈泡正常發光時的電阻是________Ω(結果保留到小數點后一位)；
(3)在實驗后，小科繪制了P-I圖象(如圖丁)，以下說法正確的是________(選填序號)；①曲線A表示總功率②曲線B表示小燈泡電功率③曲線B表示滑動變阻器電功率根據圖象，請判斷隨著電流增大，滑動變阻器的功率大小變化情況是___________________；
(4)想要繼續探究“電流與電阻”的關系，只需將小燈泡換成阻值不同的定值電阻。實驗時控制定值電阻兩端的電壓保持2 V不變，則更換的定值電阻的阻值不能大于________Ω。
解析：(1)電路為串聯電路，向右移動滑動變阻器的滑片P時，電路中的小燈泡變暗，說明滑動變阻器連入電路的阻值變大，所以應將滑動變阻器左下角接線柱與燈泡右接線柱相連，如圖所示。
由圖象可知，隨著電流逐漸變大，燈泡的電功率與電路總功率間的差值先變大后變小，最終兩曲線相交，相交時滑動變阻器的電功率為0，所以隨著電流增大，滑動變阻器的功率大小變化情況是：先增大后減小至零。
11．(7分)(2024·棗莊一模)如圖甲為一款養生壺，其加熱原理如圖乙所示。養生壺的額定電壓為220 V，R1、R2均是發熱電阻，其中R2＝495 Ω。養生壺正常工作時，開關置于“1”為加熱擋，電路中電流為4 A。(1)當開關置于“1”時，R1的阻值；(2)當開關置于“1”時，R1消耗的電功率；(3)當開關置于“2”時，養生壺的功率以及5 min內消耗的電能。
答案：(1)55 Ω　(2)880 W　(3)88 W　2.64×104 J
12．(2024·棗莊一模)如圖所示電路，電源電壓不變，開關閉合后，將滑動變阻器的滑片P從中點向右滑動過程中，下列說法正確的是(　　)[A]電壓表V與電流表A2示數的乘積不變[B]電壓表V與電流表A1示數的比值不變[C]電壓表V示數變小[D]小燈泡L的電功率變小
A　[由題圖可知，滑動變阻器和燈泡并聯，電壓表測量并聯電路兩端的電壓(電源電壓)，電流表A1測干路的電流，電流表A2測燈泡所在支路的電流；由于電源電壓不變，所以滑片移動時電壓表V的示數不變；因?yàn)椴⒙?lián)電路中各支路獨立工作、互不影響，所以滑片移動時通過燈泡的電流不變，即電流表A2的示數不變，由P＝UI可知，燈泡的電功率不變，故C、D錯誤；當滑動變阻器的滑片P向右移動時，變阻器接入電路中的電阻變大，根據歐姆定律可知，通過變阻器支路的電流變??；根據并聯電路的電流特點可知，干路電流變小，即電流表A1示數變?。粍t電壓表V與電流表A2示數的乘積不變，電壓表V與電流表A1示數的比值變大，故A正確，B錯誤。故選A。]
13．如圖所示為某品牌家用電熱水器的工作電路圖，具有加熱和保溫兩個擋位，家庭電路電壓220 V，加熱擋功率為440 W，保溫?fù)豕β蕿?0 W，下列有關說法中正確的是(　　)[A]電阻R1阻值為121 Ω[B]電阻R2阻值為1 210 Ω[C]加熱擋時電路總電流為0.5 A[D]當電壓為198 V時，加熱狀態下R2實際功率為324 W
14．甲圖是反映身體柔韌水平的“坐位體前屈測量?jī)x”，乙圖是其內部電路圖(電源電壓恒定)，兩個身形接近但柔韌性差異較大的同學先后推動擋板進行測量，“顯示器”示數的大小能夠反映柔韌性的好差。下列與測量?jī)x有關的說法正確的是(　　)
[A]“顯示器”是電壓表[B]柔韌性好的同學測量時，電阻絲接入電路中的電阻更大[C]柔韌性差的同學測量時，電路中的電流較小[D]通過電阻R的電流做功會消耗電能，為了節約電能，可以將R去掉
C　[由題圖乙可知，顯示器串聯在電路中，因此顯示器應為電流表，故A錯誤；由題圖乙可知，柔韌性好的同學測量時，滑片更加靠近電阻絲的左端，電阻絲接入電路的長度更短，因此電阻絲接入電路中的電阻更小，故B錯誤；由題圖乙可知，柔韌性差的同學測量時，滑片更加靠近電阻絲的右端，電阻絲接入電路的電阻較大，由串聯電路的電阻特點可知，此時電路中的總電阻較大，由歐姆定律可知，電路中的電流較小，故C正確；由題圖乙可知，若去掉R，當滑片移到最左端時，電阻絲接入電路的電阻為零，電源被短路，因此，為了保護電路，不能將R去掉，故D錯誤。故選C。]
15．家用電水壺單獨工作7 min，標有“1 600 imp/(kW·h)”字樣的電能表指示燈閃爍了280次，該電水壺電功率為_(kāi)_________W。假設能量沒有損失，此過程消耗的電能能夠?qū)?個標準大氣壓下，初溫40 ℃，體積 __________L的水燒開[水的比熱容為4.2×103 J/(kg·℃)]。
16．(6分)(2024·棗莊二模)如圖所示為探究“電流通過導體時產生熱量的多少與哪些因素有關”的實驗裝置。
(1)本裝置中我們可以通過觀察U形管兩側液面高度差來反映電阻絲上產生的電熱，這種實驗方法是________；(2)通電后，想要比較電熱和電阻的關系，我們可以選取________兩個裝置來比較。通電一段時間后，我們可以觀察到這兩個裝置中________裝置的液面高度差更大；
(3)在丙容器的外部并聯一個5 Ω的電阻是為了________。實驗過程中選取甲和丙兩個實驗裝置進行比較，我們可以得出結論：在電阻和通電時間相同時，通過導體的電流越________(選填“大”或“小”)，產生的熱量越多；(4)在通電相同時間時，三個容器中產生的熱量之比為_(kāi)_______。
解析：(1)實驗中通過U形管兩側液面高度差來反映電阻絲上產生的電熱，U形管兩側液面高度差越大，液體壓強越大，這種實驗方法叫轉換法。(2)探究電熱和電阻的關系時，根據控制變量法，應控制加熱時間以及通過兩電熱絲的電流大小相等，則應選取甲、乙兩個裝置來比較：乙中電阻絲的電阻大，根據Q＝I2Rt可知乙裝置內電阻絲產生的熱量多，乙裝置的液面高度差更大。
(3)題圖丙裝置中兩個5 Ω的電阻并聯后再與一個5 Ω的電阻串聯，在丙容器的外部并聯一個5 Ω的電阻是為了分流；甲和丙容器內的電阻值都是5 Ω，阻值相等，通電時間相等，電流不同，根據控制變量法可知，這是探究電流產生熱量跟電流的關系；分析圖甲、丙兩裝置的實驗現象，可以得出在電阻和通電時間相同時，通過導體的電流越大，導體產生的熱量越多。
(4)在通電相同時間下，甲、乙兩容器中，通過電阻絲的電流相等，電阻之比為1∶2，根據Q＝I2Rt可知產生的熱量之比Q甲∶Q乙＝1∶2甲、丙兩容器中，電阻絲的電阻相等，電流之比為2∶1，根據Q＝I2Rt可知產生的熱量之比Q甲∶Q丙＝4∶1則在通電相同時間下，三個容器中產生的熱量之比為4∶8∶1。
17．(6分)小明做“測量小燈泡的電功率”實驗，實驗器材：電源(電壓恒為6 V)、小燈泡(額定電壓為2.5 V，正常發光時燈絲電阻約為10 Ω)、電流表、電壓表、開關各一個，規格分別為R1(10 Ω　1 A)和R2(30 Ω 0.5 A)的滑動變阻器各一個，導線若干。
(1)圖甲是小明連接的實物圖，經檢查有一根導線接錯，請你在圖甲中連接錯誤的導線上打“×”，并補畫出正確的連線；(2)為測量小燈泡的額定功率，所選的滑動變阻器應為_(kāi)_______(選填“R1”或“R2”)；(3)檢查電路無誤后，閉合開關，移動滑片P至某位置時，電壓表的示數為2.2 V，若想測量小燈泡的額定功率，應將滑片P向________(選填“A”或“B”)端移動。根據實驗數據繪制出小燈泡的U-I圖象，如圖乙所示，小燈泡的額定功率為_(kāi)_______W；
(4)另外一個小組的同學在沒有電流表的情況下，從實驗室里找了一個阻值為R0的定值電阻，設計了如圖丙所示電路來測量U額＝2.5 V小燈泡的額定功率，操作如下：①閉合開關S和S1，斷開S2，并調節滑動變阻器使電壓表示數為2.5 V；②____________________________，滑動變阻器滑片P不動，讀出此時電壓表示數為U；小燈泡額定功率的表達式P額＝_____________(用U額、R0、U表示)。
閉合開關S和S2，斷開S1
解析：(1)原電路圖中，電流表與燈泡并聯，電壓表串聯在電路中是錯誤的，在“測量小燈泡的電功率”實驗中，燈泡、滑動變阻器和電流表串聯，電壓表并聯在燈泡兩端，如圖所示。
(3)檢查電路無誤后，閉合開關，移動滑片P至某位置時，電壓表的示數為2.2 V，小于燈泡額定電壓2.5 V，若想測量小燈泡的額定功率，應增大燈泡兩端的電壓，根據串聯電路電壓規律，應減小滑動變阻器兩端的電壓，根據分壓原理，應減小滑動變阻器接入電路的阻值，故應將滑片P向B端移動；由題圖乙可知，當燈泡兩端電壓為2.5 V時，通過燈泡的額定電流為0.25 A，則小燈泡額定功率為PL＝ULIL＝2.5 V×0.25 A＝0.625 W。
(4)實驗步驟：①閉合開關S和S1，斷開S2，并調節滑動變阻器使電壓表示數為2.5 V；②閉合開關S和S2，斷開S1，滑動變阻器滑片P不動，讀出此時電壓表示數為U；在①中，電壓表測燈兩端的電壓，電壓表示數為2.5 V時，燈正常發光；
18．(8分)(2023·棗莊三模)汽車尾氣是造成霧霾指數PM2.5升高的原因之一。如圖所示是汽車尾氣排放檢測電路，電源電壓為12 V恒定不變，R0為定值電阻，氣敏電阻R的阻值隨汽車尾氣濃度變化的部分?jǐn)?shù)據如下表所示：
(1)測試過程中，當電壓表示數為8 V時，電流表讀數為1 A，求電阻R0的阻值；(2)當這種汽車尾氣濃度增大到15%Vl時，求電壓表的示數；(3)當電路消耗的總功率為18 W時，汽車尾氣濃度是多少？
答案：(1)4 Ω　(2)4 V　(3)7.5%Vl
19．(2024·棗莊T11)如圖所示是一款電子提力計的電路原理圖，M、N均為金屬板，N固定不動，當握力F增大時，則(　　)[A]滑動變阻器R接入電路中的阻值變小[B]電壓表示數增大[C]電阻R的功率一定減小[D]電阻R0的功率增大
B　[題圖所示定值電阻與滑動變阻器串聯，電壓表測量滑動變阻器的電壓；當握力F增大時，滑片右移，滑動變阻器R接入電路中的阻值變大，電路中的電流減小，根據P＝UI＝I2R知，定值電阻R0的電功率減小，定值電阻的電壓減小，根據串聯電壓特點知，電壓表的示數變大，故A、D錯誤，B正確。假設滑動變阻器接入電路的電阻和彈簧的總電阻為R′，定值電阻的大小為R，滑動變阻器的功率為：
20．(2022·泰安)如圖甲所示，燈泡L標有“8 V　4 W”字樣，忽略溫度對燈絲電阻的影響，滑動變阻器R1標有“50 Ω　1 A”字樣，電壓表的量程為0～3 V，電流表的量程為0～0.6 A，定值電阻R2的電流隨電壓變化的圖象如圖乙所示。在保證電路安全和電表不超量程的情況下，當閉合開關S、S1、S2時，通電30 s，電路中電流所做的功為120 J；當閉合開關S，斷開開關S1、S2時，燈泡的實際功率為PL；當閉合開關S1、S2，斷開開關S時，定值電阻R2消耗的最小功率為P2。下列說法中(　　)
①燈泡L的電阻為16 Ω?、陔娫措妷簽?2 V　③P2＝0.75 W④PL＝1 W[A]只有①④正確　　　　 [B]只有②③正確[C]只有①②正確 [D]只有①③④正確
21．(2022·聊城)如圖所示是“探究電流通過導體時產生熱的多少跟什么因素有關”的實驗裝置，兩個透明容器中密封著等量的空氣，通電一段時間后，左側U形管中液面高度差比右側的大。下列說法錯誤的是(　　)[A]U形管中液面高度的變化反映了電阻產生熱量的多少[B]通過左、右兩邊容器中電阻絲的電流相同[C]右邊容器中的電阻R2比左邊容器中的電阻R1小[D]通電時間相同，兩個容器中空氣吸收的熱量相同
D　[據題圖可知，電流通過導體產生熱量使容器中的空氣受熱膨脹，從而導致U形管中的液面會發生變化，A正確；兩阻值不同的電阻絲串聯，通過兩電阻絲的電流大小相等，B正確；左側U形管中液面高度差比右側的大，說明在相同時間內，電流在左容器中產生的熱量較多，由Q＝I2Rt可知，左邊容器的電阻絲阻值較大，C正確，D錯誤。故選D。]
22．(2024·煙臺)如圖甲所示，電源電壓恒定，R0為定值電阻。閉合開關，將滑動變阻器R的滑片P從a端移到b端的過程中，其電流I與電壓U的關系圖象如圖乙所示，則電源電壓為_(kāi)_______V，滑動變阻器R的最大阻值為_(kāi)_______Ω，電阻R0消耗的最大功率和最小功率之比為_(kāi)_______。
23．(2024·棗莊T22)如圖所示，電源電壓不變，小燈泡L標有“6 V　3 W”字樣，滑動變阻器的規格“20 Ω　1 A”，電流表量程為0～0.6 A，當開關S1、S2同時閉合時，小燈泡正常發光，則小燈泡正常發光的電阻RL為_(kāi)_________Ω，滑動變阻器滑片P向右移動時，小燈泡的亮度將________(選填“變亮”“變暗”或“不變”)；保持開關S1始終閉合，通過調節電路，使電路消耗的最大功率為P1，最小功率為P2，則P1∶P2＝________。
24．(2022·棗莊T17)如圖甲所示，電源電壓恒定不變，定值電阻R1的阻值為10 Ω，滑動變阻器R2的最大阻值為50 Ω。開關閉合后，當滑動變阻器的滑片P移到某一位置時，電壓表V1的示數如圖乙所示，此時R2的功率為0.8 W。則電流表的示數為_(kāi)_______A，電源電壓為_(kāi)_______V。
25．(4分)(2023·棗莊T18)如圖甲所示，電源電壓保持不變，閉合開關S，滑動變阻器滑片P從b點滑向a點的過程中，兩個電壓表示數隨電流表示數變化的圖象如圖乙所示。(1)圖乙中__________(選填“dc”或“ec”)表示電壓表V1的示數隨電流表示數變化的圖象；(2)該電路消耗的最大總功率與最小總功率之比為_(kāi)_______。
解析：(1)由題圖甲可知，R0與R串聯，電壓表V1測R0兩端的電壓，電壓表V2測R兩端的電壓，電流表測電路中的電流，滑動變阻器滑片P從b點滑向a點的過程中，滑動變阻器R接入電路的阻值變小，電路中的電流變大，由U＝IR0可知定值電阻的電壓隨著電流的增大而增大，故ec表示電壓表V1的示數隨電流表示數變化的圖象。
26．(9分)(2024·棗莊T30)如圖甲是某型號能設定加熱溫度的家用空氣炸鍋簡化電路，它是通過電熱絲R1來加熱空氣，從而加熱食物，達到設定加熱溫度后，斷開開關。
(1)在工作電路中，指示燈L標有“2 V　0.2 A”字樣，要使指示燈L正常工作，則保護電阻R0的阻值為多大？(2)把空氣炸鍋單獨接入家庭電路中正常工作2 min，電能表上標有600 r/kW·h的字樣，其轉盤剛好轉了20轉，則空氣炸鍋的電功率是多少？
(3)在控制電路中，電源電壓恒定為3 V，用R3來設置加熱溫度，熱敏電阻R2置于溫度監測區域，它的阻值隨溫度變化的關系如圖乙所示。當設定加熱溫度為某一溫度時，R3的阻值恰好為40 Ω，閉合開關S，工作電路接通，開始加熱；當控制電流I＝0.03 A時，銜鐵被彈起，停止加熱，則設定的加熱溫度是多少？
答案：(1)保護電阻R0的阻值為1 090 Ω　(2)空氣炸鍋的電功率是1 000 W　(3)設定的加熱溫度是200 ℃
27．(5分)(2022·棗莊T21)某物理興趣小組利用“伏安法”測量一個阻值較小的定值電阻Rx的阻值，電路如圖甲所示。已知電源電壓為6 V，R0＝10 Ω，滑動變阻器規格為“50 Ω　0.6 A”。
(1)請用筆畫線代替導線，將圖甲中的電路連接完整，要求滑片向右移動連入電路中的阻值變小，導線不能交叉；(2)實驗時，閉合開關，發現電流表和電壓表示數都為0。現用一根導線在圖甲中先后連接接線柱A與B、C與H時，電流表和電壓表示數仍為0，連接接線柱H與G時，電流表和電壓表指針有明顯偏轉，則電路的故障是___________；
(3)排除故障后，閉合開關調節滑片，利用電壓表和電流表測出了多組實驗數據，并作出了電壓表與電流表示數的關系圖象，如圖乙所示，則Rx阻值為_(kāi)_______Ω；(4)調節滑動變阻器，當電壓表的示數為3 V時，Rx消耗的電功率是__________W；(5)電路中串聯R0的作用是________(填正確答案標號)[A]增大串聯電阻，增大分壓，電壓表易于讀數[B]增大串聯電阻，增大分流，電流表易于讀數
解析：(1)伏安法測電阻的實驗中，滑動變阻器應串聯接入電路中，要求滑片向右移動連入電路中的阻值變小，由題圖甲知，應將變阻器的F接線柱接入電路中，如圖所示。
28．(8分)(2022·棗莊T24)如圖甲所示，電源電壓保持不變，R0為定值電阻，R為滑動變阻器。當滑片P由滑動變阻器b端移動到a端的過程中，分別測出幾組對應的電壓值和電流值，通過計算得出滑動變阻器對應的電功率P，并畫出滑動變阻器的電功率P和電流I的關系圖象，如圖乙所示。求：
