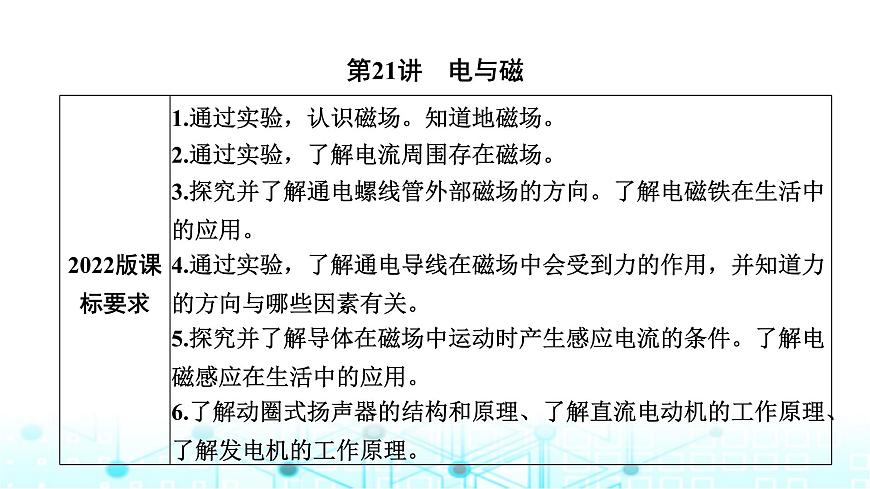

中考物理一輪復習電與磁第21講電與磁課件

這是一份中考物理一輪復習電與磁第21講電與磁課件，共36頁。PPT課件主要包含了考點回顧，?考點三電生磁，奧斯特，條形磁體，磁效應，通斷電流，線圈匝數，?考點四電動機，通電線圈，換向器等內容，歡迎下載使用。

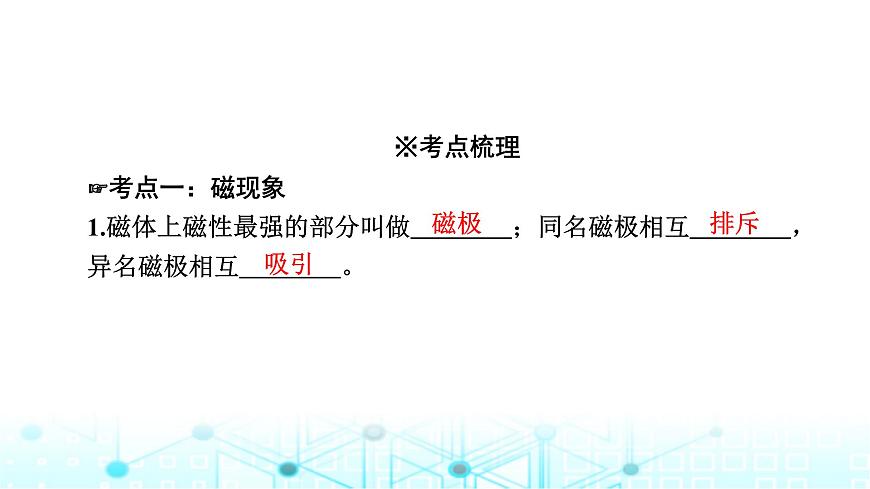

※考點梳理?考點一：磁現象1.磁體上磁性最強的部分叫做　　　??；同名磁極相互　　　　，異名磁極相互　　　　。?

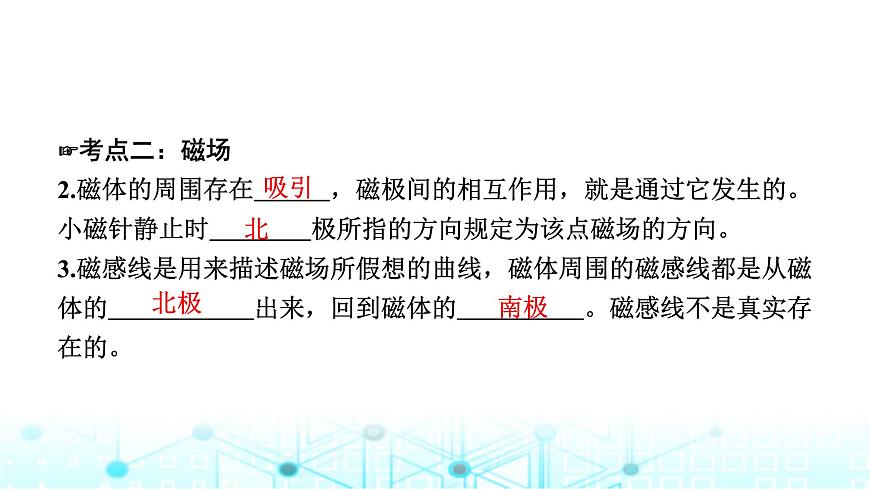

?考點二：磁場2.磁體的周圍存在　　　，磁極間的相互作用，就是通過它發生的。小磁針靜止時　 　極所指的方向規定為該點磁場的方向。?3.磁感線是用來描述磁場所假想的曲線，磁體周圍的磁感線都是從磁體的　　 　　出來，回到磁體的　　 　　。磁感線不是真實存在的。?

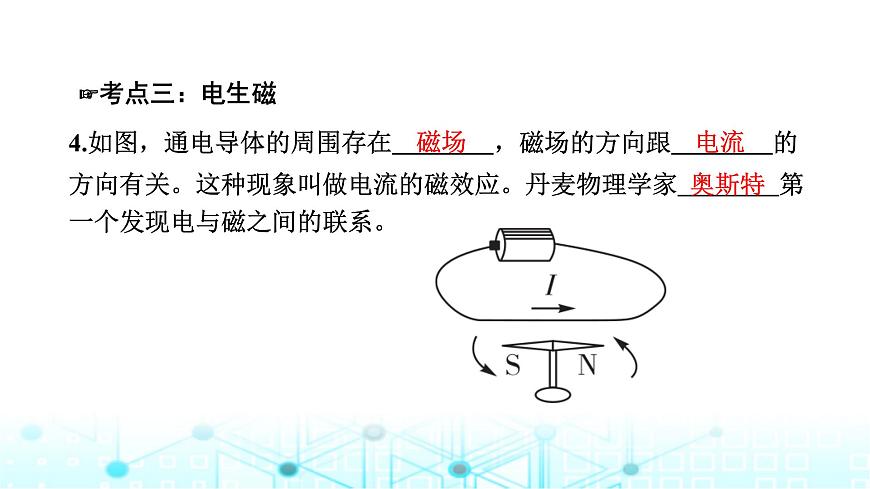

4.如圖，通電導體的周圍存在　　　　，磁場的方向跟　　　　的方向有關。這種現象叫做電流的磁效應。丹麥物理學家　　　　第一個發現電與磁之間的聯系。?

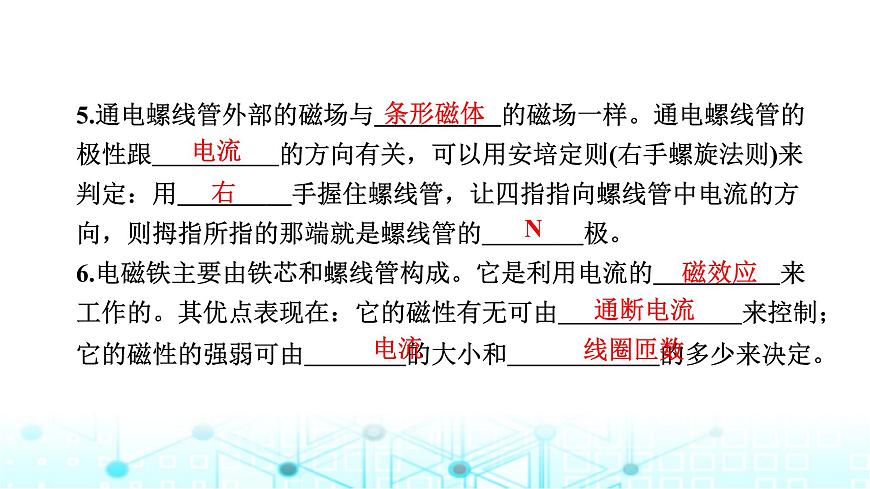

5.通電螺線管外部的磁場與　　　　　的磁場一樣。通電螺線管的極性跟　　　　　的方向有關，可以用安培定則(右手螺旋法則)來判定：用　　 　手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的　　　 極。?6.電磁鐵主要由鐵芯和螺線管構成。它是利用電流的　　　　　來工作的。其優點表現在：它的磁性有無可由　　　　　 　　來控制；它的磁性的強弱可由　　　　的大小和　　　　　　的多少來決定。?

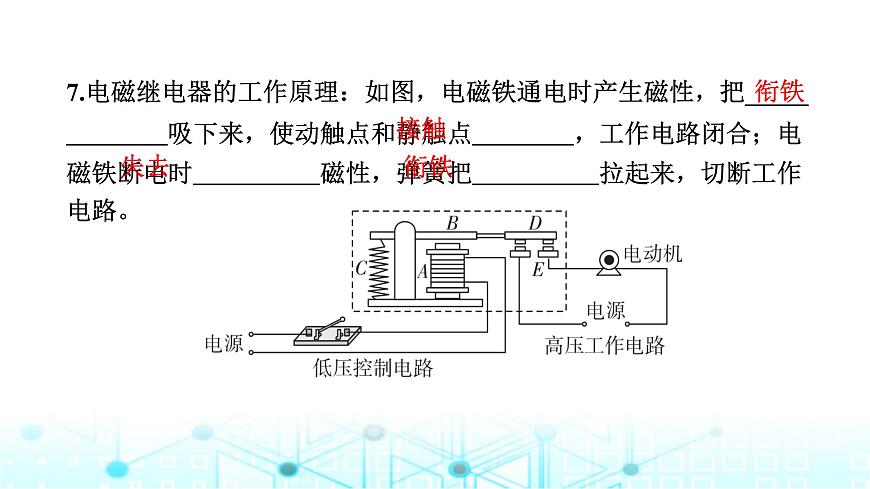

7.電磁繼電器的工作原理：如圖，電磁鐵通電時產生磁性，把_____　　　　吸下來，使動觸點和靜觸點　　　　，工作電路閉合；電磁鐵斷電時　　　　　磁性，彈簧把　　　　　拉起來，切斷工作電路。?
8.通電導線在磁場中受到　　　　　的作用，力的方向跟_________　　　　　和　　　　　的方向有關。?9.直流電動機的工作原理是利用　　　　　　 在磁場中受力而轉動。它通過　　　　　來實現線圈的連續轉動，是把　　　　能轉化成　　　　　能的裝置。?
10.　　　　　電路的部分導體在磁場里做　　　　　　　　運動時，導體中就會產生電流，這就是電磁感應現象。它是由英國物理學家　　　 　發現的。導體在磁場中運動時產生感應電流的條件是：(1)電路要閉合。(2)導體在磁場中做切割磁感線運動。電磁感應的應用有：發電機、動圈式話筒、手搖電筒等。?11.發電機是利用　　　　　　　的原理制成的，它把　　　　能轉化為　　　　能。?
※考點點撥1.物體是否有磁性可依據下列方法判斷：看物體是否吸引鐵質材料；看物體懸掛時是否具有指向性；看物體是否與已知磁體發生相互排斥作用。2.磁極是磁體上磁性最強的部分，通常位于磁體的兩端。判斷磁極的極性可依據下列方法：根據磁體的指向性判斷；將小磁針靠近磁體，根據磁極間的相互作用來判斷。
?考點一：磁現象　考點二：磁場1.(2023·泰州)關于地磁場，下列說法中正確的是(　　)A.磁感線是磁場中真實存在的曲線B.地球周圍的地磁場的磁感線是從地磁S極出發回到地磁N極C.教室里水平放置、能自由轉動的小磁針靜止時N極指向地理南極D.指南針是我國古代四大發明之一，它能指南北是因為受到地磁場的作用
2.(2023·山西)在班級組織的“自制指南針”活動中，小偉同學用條形磁體將縫衣針磁化后，將其放在水中漂浮的一片樹葉上。多次將樹葉輕輕旋轉，待樹葉靜止后，觀察到樹葉的尖端總是指向南方，如圖所示。下列說法中正確的是(　　)A.樹葉尖端指向地磁南極B.指南針的“N”應標注在樹葉尖端C.樹葉周圍存在磁場和磁感線D.若用磁體的N極靠近樹葉尖端，會相互吸引
3.(2023·無錫)如圖，磁體旁的小磁針靜止時所指的方向如圖所示，請在括號中標出磁體的磁極，并標出圖中磁感線的方向。
?考點三：電生磁4.(2023·連云港)如圖甲所示，將一根直導線沿南北方向水平放置在靜止的小磁針正上方，當接通電源時小磁針偏轉，表明__________　　　　　　　　　　　。改變直導線中的電流方向，小磁針偏轉方向也隨之改變，表明　　　　　　　　　　　　　 　。若將導線繞成螺線管并通電，如圖乙所示，則通電螺線管的A端是　　　極。?
通電導體周圍的磁場方向與電流方向有關
5.(2023·內江)如圖所示，根據小磁針靜止時的N極方向，用箭頭在圖中A點標出磁感線的方向和導線中B點的電流方向。
6.(2023·岳陽)將圖中通電螺線管左端磁極和小磁針右端磁極標在對應括號內。
7.(2023·赤峰)學習了電磁鐵，小明想：“電磁鐵兩極磁性強弱是否相同呢？”如圖甲是他探究該猜想的裝置圖。
(1)通電后，電磁鐵A端是　　　極。?(2)閉合開關后，彈簧測力計的示數太小，要使其示數變大，滑動變阻器滑片P應向　　　端移動。?(3)將滑動變阻器調節完成后，根據圖乙讀出彈簧測力計的示數為　　　　　N。?(4)在原位置將電磁鐵兩端對調，使B端向上，保持電流不變，觀察到彈簧測力計示數與(3)中相同。初步可得出的結論是：電磁鐵兩極磁性強弱　　　　。?
8.(2023·自貢)如圖所示，R0是一個光敏電阻，光敏電阻的阻值隨光照強度的增加而減小。R是電阻箱(已調至合適阻值)，它們和繼電器組成自動控制電路來控制路燈，白天路燈熄滅，夜晚路燈亮起。下列說法正確的是(　　)A.電路工作時，電磁鐵上端為N極B.給路燈供電的電源應接在b、c兩端C.路燈發光時把電能全部轉化為光能D.控制電路電源電壓減小后，傍晚時路燈比原來早一些亮
9.(2023·黃岡)如圖，下列關于電與磁的說法正確的是(　　)A.圖甲：磁感線是真實存在的，小磁針的北極指向地理的北極B.圖乙：鐵釘上端是電磁鐵的N極，P向左移能吸引更多鐵釘C.圖丙：只對調磁極，線圈的轉動方向不會發生改變D.圖?。洪]合開關，導體ab豎直向上運動，電流表指針偏轉
10.(2023·遼寧)如圖，將揚聲器、電池和電流表等元件連成如圖電路。斷開S2，反復快速閉合、斷開開關S1，揚聲器發出咔咔聲；斷開S1，閉合開關S2，反復輕敲揚聲器的紙盆，會看到電流表的指針左右擺動。下列有關說法正確的是(　　)A.揚聲器發聲的原理與發電機發電的原理相同B.揚聲器發聲時，將機械能轉化為電能C.揚聲器發電的原理與動圈式話筒工作的原理相同D.電流表指針左右擺動，是因為磁場方向發生變化
11.(2023·雅安)如圖所示的是一種環保型手電筒，來回搖晃它，使里面的銅線圈在磁鐵上來回運動，就能使燈泡發光。選項中能說明這種手電筒工作原理的是(　　)
12.(2023·鄂州)如圖，物理小組的同學們利用如圖所示的實驗裝置，探究導體在磁場中運動時產生感應電流的條件。
(1)磁鐵不動，閉合開關，導體棒沿　　　　(選填“上下”“左右”或“前后”)方向運動時，靈敏電流計指針會發生偏轉。?(2)斷開開關，無論磁鐵如何放置、導體棒怎樣運動，靈敏電流計指針都不發生偏轉。由此得出結論：　　 　　電路的一部分導體在磁場中做切割磁感線運動時，電路中就產生感應電流。?(3)該實驗在探究過程中，是將　　　　能轉化成電能，生活中的　　　　　(填“電動機”或“發電機”)是根據這一原理制成的。?
1.(2022·晉中)人類最早的磁化技術出現在我國宋代。據《武經總要》記載，如圖所示，古人先將魚形鐵燒紅，令鐵魚頭尾指向南北，然后將其放入水中冷卻，依靠地磁場獲得磁性，再將其放入水中漂浮，制成指南魚，圖中是它靜止時的指向。下列判斷正確的是(　　)A.魚形鐵不能被磁體吸引B.指南魚周圍存在磁感線C.指南魚魚頭應標注“N”D.指南魚的腹部磁性最強
2.(2023·宿遷)在科技晚會上，小明給大家展示了一個“聽話”的小瓶子，通過調節滑片，就可以讓小瓶子上浮、下沉或懸停在水中，它的原理如圖所示(磁鐵固定在活塞上)，閉合開關S后，移動滑片P，使小瓶子懸停在圖示位置。對此，以下分析正確的是(　　)A.電磁鐵的右端為S極B.若將滑片P向右移，小瓶子將會上浮C.小瓶子下沉時，小瓶子中的氣體密度變小D.小瓶子上浮時，小瓶子的瓶口處受到水的壓強保持不變
3.(2023·營口)某溫度自動報警器的原理圖如圖所示。電磁鐵上端為N極，在水銀溫度計中封入一段金屬絲，當溫度低于設定溫度時，安全指示燈常亮；當溫度達到設定溫度時，安全指示燈熄滅，電鈴發出報警信號。請在括號中標出電源的極性(用“+”或“-”表示)，并在虛線框內填入電鈴( )和指示燈的電路元件符號。
1.(2023·廣東)如圖所示，小明用線圈、條形磁鐵和靈敏電流計來驗證電磁感應現象，下列不能使靈敏電流計指針發生偏轉的操作是(　　)A.線圈不動，磁鐵快速向上B.線圈不動，磁鐵快速向下C.磁鐵不動，線圈快速向上D.線圈和磁鐵同時同速向上
2.(2022·廣東)圖中各圖的a表示垂直于紙面的一段導線，它是閉合電路的一部分，當a在下列磁場中沿圖中所示方向運動時，不會產生感應電流的是(　　)
3.(2023·廣東)如圖所示，桌面上有一枚轉動靈活的小磁針，靜止時，小磁針　　　極指南。當導線與電池觸接時，小磁針發生偏轉，說明通電導線周圍存在　　　?。粩嚅_電路，小磁針　　　(選填“會”或“不會”)回到原來位置。?
4.(2021·廣東)蹄形磁體附近的導體與靈敏電流計組成閉合電路，如圖所示，現將該導體豎直向上快速移動(沿圖示箭頭方向)，電路中　　　　(選填“有”或“無”)感應電流產生。?
