中考物理復習第20講信息與能源課件
展開

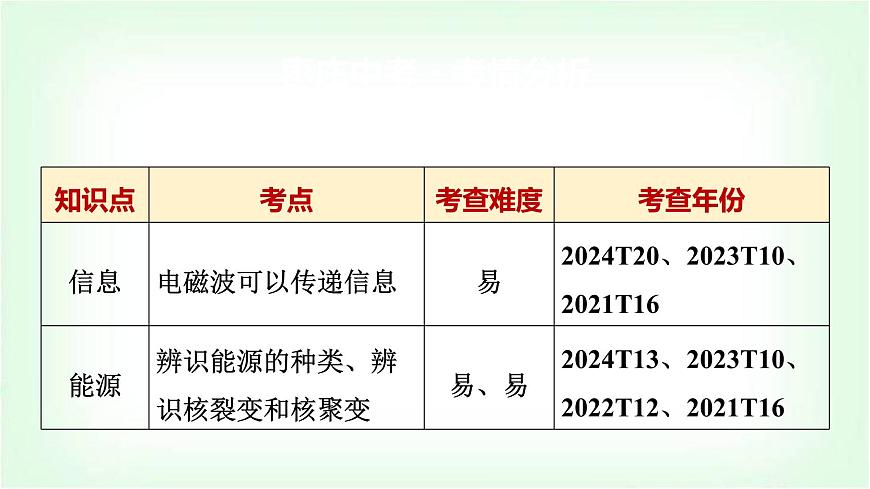

這是一份中考物理復習第20講信息與能源課件,共60頁。PPT課件主要包含了棗莊中考·考情分析,電信號,迅速變化,不需要,0×108,紫外線,紅外線,無線電波,大容量,衛星通信等內容,歡迎下載使用。

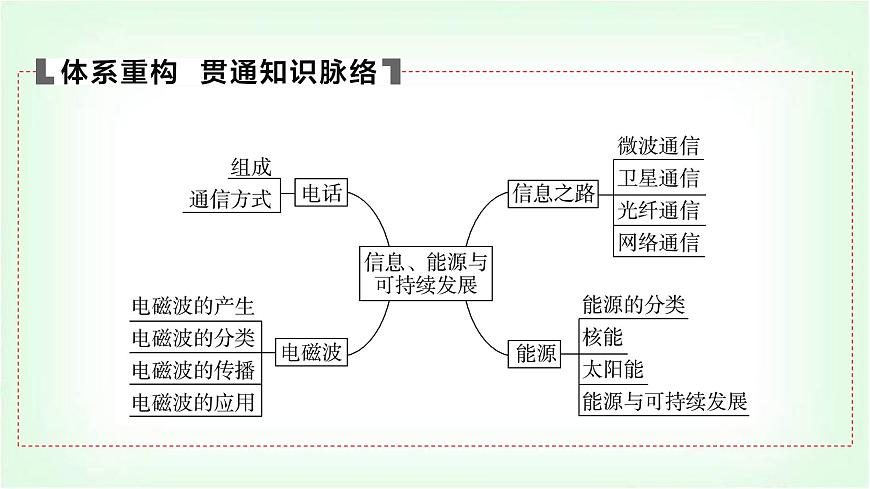

過教材 串知識 夯基礎

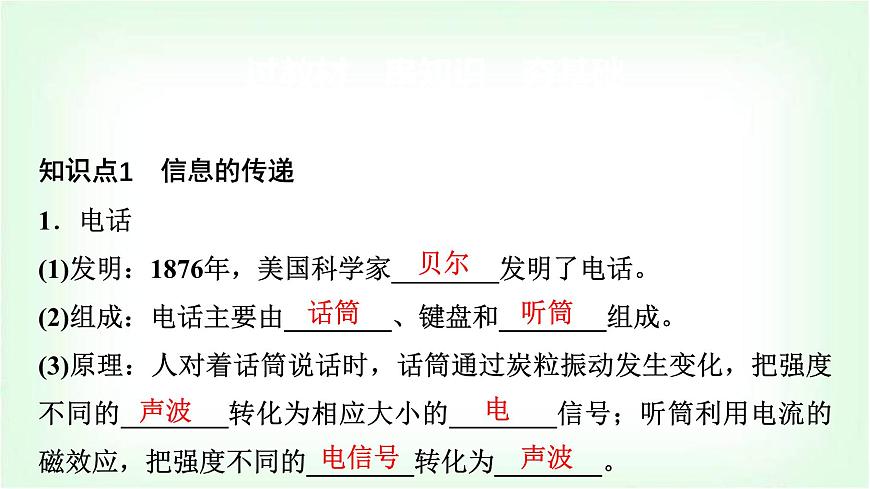

知識點1 信息的傳遞1.電話(1)發明:1876年,美國科學家________發明了電話。(2)組成:電話主要由________、鍵盤和________組成。(3)原理:人對著話筒說話時,話筒通過炭粒振動發生變化,把強度不同的________轉化為相應大小的________信號;聽筒利用電流的磁效應,把強度不同的________轉化為________。

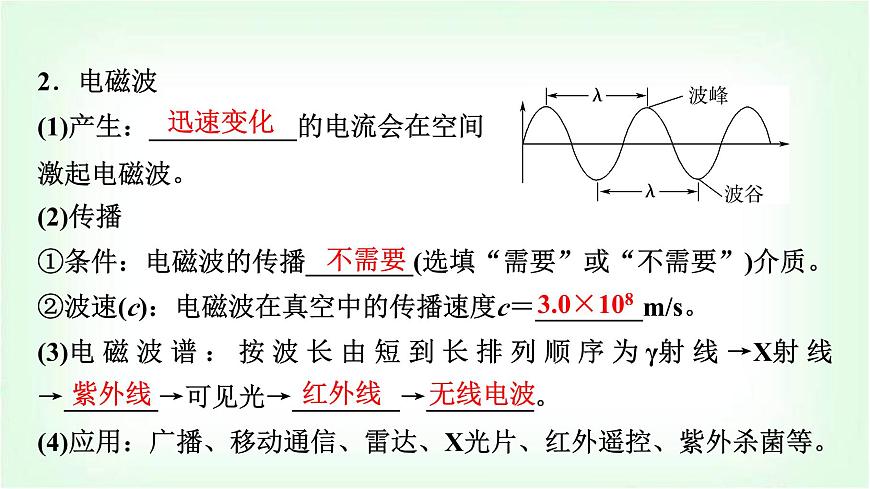

2.電磁波(1)產生:___________的電流會在空間激起電磁波。(2)傳播①條件:電磁波的傳播________(選填“需要”或“不需要”)介質。②波速:電磁波在真空中的傳播速度c=________m/s。(3)電磁波譜:按波長由短到長排列順序?yàn)棣蒙渚€→X射線→_______→可見光→________→________。(4)應用:廣播、移動通信、雷達、X光片、紅外遙控、紫外殺菌等。

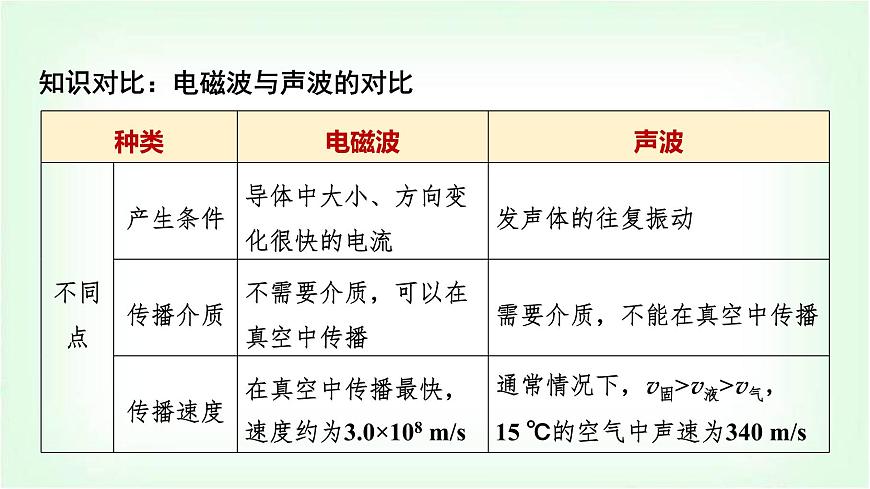

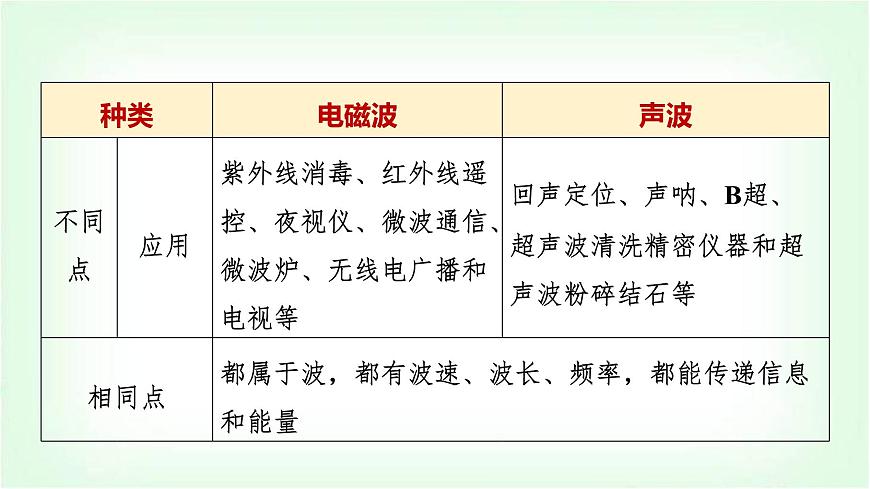

知識對比:電磁波與聲波的對比

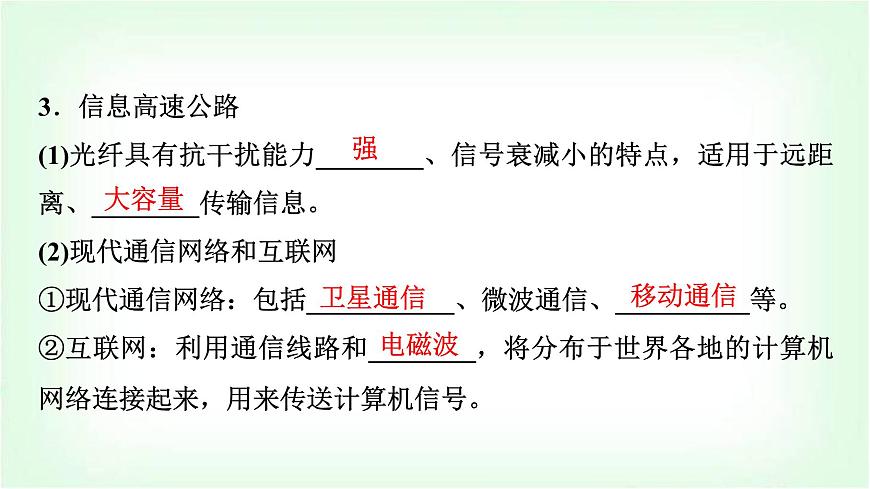

3.信息高速公路(1)光纖具有抗干擾能力________、信號衰減小的特點,適用于遠距離、________傳輸信息。(2)現代通信網絡和互聯網①現代通信網絡:包括___________、微波通信、__________等。②互聯網:利用通信線路和________,將分布于世界各地的計算機網絡連接起來,用來傳送計算機信號。
知識點2 能源與可持續發展1.能源分類(1)一次能源:可以從自然界________獲取的能源。(2)二次能源:不可以從自然界直接獲取,必須通過_____________才能得到的能源。(3)可再生能源:________在自然界源源不斷得到的能源。(4)不可再生能源:消耗后不可________從自然界得到補充的能源。
2.核能(1)定義:質量________的原子核發生分裂或者質量________的原子核相互結合時釋放的能量。(2)獲得核能的途徑:________和聚變。(3)核電站:利用________發電,核心設備是___________。
3.太陽能(1)來源:太陽內部氫原子核在超高溫下發生________時釋放的能量。(2)利用:一是利用________將太陽能轉化為________能,二是利用太陽能電池把太陽能轉化為________能。
4.能源的可持續發展(1)能量的轉化和轉移具有________性。(2)未來理想能源的條件:一是必須足夠________,二是必須足夠________,三是相關的技術必須________,四是必須足夠________、清潔。
研重難 學方法 提能力
重難點1 電磁波可以傳遞信息的辨識【典例1】 (2024·棗莊T20)“智能手環”是一種穿戴式智能設備,具有計步統計和語音助手等功能。“智能手環”利用________將數據無線傳輸?shù)绞謾C(jī),其在真空中的傳播速度為__________m/s。
解析:將數據從“智能手環”無線傳輸?shù)绞謾C(jī)是通過電磁波以無線的方式向手機發送數據的。在真空中所有電磁波的傳播速度都等于光速,在真空中的傳播速度大小為c=3.0×108 m/s。
【變式1】 手機“芯片”所用的主要材料是________(選填“半導體”或“超導體”)。某款手機還增加了衛星電話功能,衛星電話功能是利用________進行通訊的。
解析:芯片所用的主要材料是半導體。電磁波能在真空中傳播,且速度很快,衛星電話功能是利用電磁波進行通訊的。
重難點2 能源種類的辨識【典例2】 (2024·棗莊T13)近年來,我國科技創新突飛猛進,各種新技術、新能源、新材料等科技成果不斷涌現。有關說法中正確的是( )A.固態可燃冰屬于二次能源B.水能、風能、太陽能屬于可再生能源C.核聚變獲得核能的方式與普通核電站一致D.LED屏幕主要是由超導材料制成的
B [可燃冰屬于化石能源,是一次能源,故A錯誤;水能、風能、太陽能是可以從自然界中源源不斷地得到的能源,屬于可再生能源,故B正確;普通核電站獲得核能的方式是核裂變,故C錯誤;LED屏幕是由發光二極管構成,二極管具有單向?qū)щ娦?,主要是由半?dǎo)體材料制成的,故D錯誤。]
【變式2】 (2022·棗莊T12)核電站的發電流程如圖所示,在發電過程中,下列所述能量轉化順序正確的是( )A.核能→化學能→內能→電能B.核能→化學能→機械能→電能C.核能→內能→機械能→電能D.核能→機械能→內能→電能
【變式3】 (2024·棗莊一模)社會的發展離不開能源、信息和材料。下列說法錯誤的是( )A.5G通信用的電磁波和光在真空中傳播的速度相等B.半導體是制成芯片的主要材料之一C.太陽能來源于太陽內部氫核的聚變D.太陽能、核能和天然氣都屬于可再生能源
【變式4】 我國的“長征18號”核潛艇是094型戰略潛艇的改進型,可搭載更強大的巨浪-3潛射洲際導彈。如圖所示是其內部核反應堆通過________(選填“核聚變”或“核裂變”)獲得能量的示意圖,反應堆所用的核燃料“鈾235”是一種____________(選填“可再生”或“不可再生”)能源。
解析:核潛艇的核反應堆是利用原子核發生裂變釋放能量來工作的;反應堆所用的核燃料“鈾235”是一種不可再生能源。
(滿分:100分)一、單項選擇題(本題包括14個小題;每小題2分,共28分。每小題只有一個選項符合題意,錯選、多選或不選均得0分)1.2024年2月29日,在我國西昌衛星發射中心使用長征三號乙運載火箭,成功將互聯網高軌衛星01星發射升空,衛星順利進入預定軌道,發射任務獲得圓滿成功。該衛星在向地面?zhèn)鬟f信息時主要依靠( )[A]超聲波 [B]次聲波[C]電磁波 [D]光導纖維
階段綜合評價卷(三) 電、磁、能源、材料專練
2.下列做法中符合安全用電原則的是( )[A]有金屬外殼的大功率用電器必須使用三腳插頭[B]使用試電筆時,手必須接觸筆尖金屬部分[C]低于220 V的電壓對人體來說都是安全的[D]家住樓房可以將電動車停放在樓道內進行充電
3.為保證中考試卷的安全,封存試卷的保密室大門由電動機控制,鑰匙相當于開關。主考持有鑰匙S1,兩位副主考分別持有鑰匙S2和S3。主考無法單獨打開大門,兩位副主考也無法打開大門,只有主考和任意一位副主考同時插入鑰匙,閘門才能打開。下列選項中的電路設計符合要求的是( )
[A] [B] [C] [D]
4.下列關于電與磁的說法錯誤的是( )
[A]圖甲:磁場是真實存在的,小磁針的北極指向地理的南極[B]圖乙:P向左移能吸引更多鐵釘[C]圖丙:只對調磁極,線圈的轉動方向會發生改變[D]圖?。洪]合開關,導體ab豎直向上運動,電流表指針不發生偏轉
5.操縱無人機飛行需要用到“調速”手柄,這個裝置用的時間長了,上面會聚集大量的灰塵使電路接觸不良,這說明灰塵屬于( )[A]導體 [B]半導體[C]絕緣體 [D]超導體
6.把用餐巾紙摩擦過的塑料吸管放在支架上,吸管能在水平面自由轉動。如圖所示,用帶負電的橡膠棒靠近吸管A端,A端會遠離橡膠棒,實驗中( )[A]吸管A端與橡膠棒帶異種電荷[B]和吸管摩擦過的餐巾紙不帶電[C]吸管因得到電子而帶負電[D]吸管因失去電子而帶正電
7.如圖所示是可調亮度的臺燈中用于調節亮度的電位器結構圖,a、b、c是它的三個接線柱,a、c分別與弧形電阻絲的兩端相連,b與金屬滑片相連,轉動旋鈕,滑片在弧形電阻絲上同向滑動即可調節燈泡亮度。下列分析正確的是( )
[A]電位器應該和燈泡并聯接入電路中[B]若將b、c接入電路中,順時針轉動旋鈕時,燈變亮[C]若將a、b接入電路中,逆時針轉動旋鈕時,燈變暗[D]電位器是通過改變接入電路中電阻絲的橫截面積來改變阻值大小的
8.如圖所示的家庭電路中,開關S閉合后,燈泡不能發光,用試電筆檢測插座的兩孔,氖管均發光,故障原因可能是( )[A]燈泡斷路 [B]進戶線火線斷路[C]進戶線零線斷路 [D]插座短路
9.如圖所示是一種溫度自動報警器的原理圖,在水銀溫度計中封入一段金屬絲,金屬絲下端所指示的溫度為95 ℃。下列說法錯誤的是( )[A]電路工作時電磁鐵上端為S極[B]報警器利用了水銀導電和熱脹冷縮的性質[C]溫度達到95 ℃時,報警器中的紅燈亮同時鈴響[D]報警器利用了電磁鐵通電時有磁性、斷電時磁性消失的特點
10.如圖所示電路中,電源電壓恒定,R1為定值電阻,R2為滑動變阻器。閉合開關S后,滑動變阻器滑片P自a向b移動的過程中,下列說法正確的是( )[A]電壓表V1的示數不變[B]電流表A的示數變小[C]電壓表V2的示數與電流表A的示數之比變小[D]電路消耗的總功率變小
11.(2023·棗莊)關于能源、信息、新材料和航天,下列說法正確的是( )[A]核能和地?zé)崮芏际强稍偕茉碵B]核潛艇是利用原子核發生聚變來獲取動力的[C]彎曲的光導纖維也能傳輸信息,說明光可以沿曲線傳播[D]中國航天員王亞平進行“天宮課堂”授課時,依靠電磁波與地面之間進行信息傳遞
D [核能的核燃料是不可再生能源,故A錯誤;核潛艇是利用原子核發生裂變來獲取動力的,故B錯誤;彎曲的光導纖維也能傳輸信息,是因?yàn)楣獍l(fā)生了反射,故C錯誤;電磁波可以在真空中傳播,所以太空站和地面之間的信息傳遞是通過電磁波完成的,故D正確。]
12.(2024·棗莊一模)下列說法正確的是( )[A]手機用“WiFi”上網和手機電話通信都是利用了電磁波傳遞信息[B]核電站利用核能發電,核心設備反應堆中的裂變也稱為熱核反應[C]太陽能和核能均屬于不可再生能源[D]持續恒定的電流能夠產生電磁波
A [電磁波可以傳遞信息且電磁波的傳播不需要介質,所以手機用“WiFi”上網和手機電話通信都是利用了電磁波傳遞信息,故A正確;核電站利用核能發電,利用的是核裂變釋放的核能,熱核反應指的是核聚變,故B錯誤;太陽能可以不斷地從自然界中得到補充,所以屬于可再生能源,核能的原料不能不斷地從自然界中得到補充,所以屬于不可再生能源,故C錯誤;變化的電場會產生磁場即變化的電流會產生磁場,變化的磁場則會產生電場,變化的電場和變化的磁場構成了一個不可分離的統一的場,這就是電磁場,而變化的電磁場在空間的傳播形成了電磁波,故D錯誤。故選A。]
13.如圖所示的一種太陽能背包,包的前面有一個太陽能電池板,它可以給包里的蓄電池充電,蓄電池又可以給手機、小風扇等充電。下列說法錯誤的是( )[A]太陽能電池板可以將太陽能轉化為電能[B]太陽能電池板給蓄電池充電時,將電能轉化為化學能[C]蓄電池給手機充電時,將內能轉化為電能[D]小風扇工作時,將電能轉化為機械能
C [太陽能電池板可以將太陽能轉化為電能,故A正確,不符合題意;太陽能電池板給蓄電池充電時,電能轉化為電池的化學能儲存起來,故B正確,不符合題意;蓄電池給手機充電時,將化學能轉化為電能,故C錯誤,符合題意;小風扇工作時,電機帶動扇葉旋轉,將電能轉化為機械能,故D正確,不符合題意。故選C。]
14.小明同學在家中拍到一張電能表照片,如圖,他仔細觀察照片后,得到下列結論,你認為正確的是( )[A]電能表的額定功率為2 500 W[B]電能表允許通過的最大電流為5 A[C]拍照片時,小明家已消耗的電能為 9 316 kW·h[D]當轉盤轉過25圈,消耗電能3.6×104 J
二、填空題(本題包括5個小題;每空1分,共10分)15.可燃冰是一種綠色清潔能源??扇急鶎儆赺__________(選填“可再生”或“不可再生”)能源。在北方山地區域,風力發電機隨處可見,電能屬于________(選填“一次”或“二次”)能源。
解析:可燃冰一旦消耗,很難在短時間內從自然界中得到補充,因而是不可再生能源;電能需要將風能轉化為機械能,機械能再轉化為電能,故是二次能源。
16.如圖是我國早期的指南針——司南。“柢”是長柄,它永遠指南方,是因?yàn)槭艿絖_______的作用,“柢”相當于磁體的______極。
解析:由于地球周圍存在著地磁場,且地磁場的兩極與地理的兩極相反,所以受地磁場的作用,司南的“柢”永遠指向南方,這也說明,“柢”相當于磁體的南極。
17.當電路中________(選填“電流”或“電阻”)過大時,空氣開關自動斷開,切斷電路,俗稱“跳閘”。生活中常用________區分火線與零線。
解析:空氣開關的作用主要是防止電路中電流過大引發電路損壞或火災,所以當電路中電流過大時,空氣開關自動斷開,切斷電路。生活中常用試電筆區分火線和零線。
18.如圖所示是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置。若探究電流通過導體產生熱量與電流的關系,實驗應選擇 ________(選填“甲”或“乙”)裝置。如果甲裝置中通過5 Ω電阻絲的電流為0.3 A,則甲裝置中10 Ω電阻絲在1 min內產生的熱量是 ________J。
解析:乙圖中右側容器的電阻與容器外的電阻并聯,再與左側容器中的電阻串聯,則通過左右兩側容器中的電阻的電流不同,而兩側容器的電阻阻值和通電時間相同,因此乙圖所示的裝置是用來探究電流通過導體產生的熱量與電流的關系;在串聯電路中電流處處相等,通過10 Ω電阻的電流等于通過5 Ω電阻的電流,則10 Ω電阻絲在1 min內產生的熱量Q=I2Rt=(0.3 A)2×10 Ω×60 s=54 J。
19.如圖所示是某家用電子式電能表的表盤,該表盤上顯示已用電 __________kW·h。若將某用電器單獨接在該電能表上正常工作3 min,電能表指示燈閃爍了32次。該用電器在上述時間內消耗的電能為 ________kW·h。
四、作圖題(本題包括2個小題;每小題2分,共4分)20.(2分)如圖所示為一款家用抽油煙機的簡化電路。兩盞照明燈均標有“220 V 40 W”字樣,只閉合S1時,只有電動機工作;同時閉合S1、S2時,兩盞燈正常亮且電動機工作;當只閉合S2時,電動機與燈都不工作。請你將圖中的電路補充完整。
解析:經分析可知,照明燈和電動機并聯,開關S1控制干路,開關S2控制兩燈泡,且兩燈泡并聯。
21.(2分)如圖所示,請根據圖中信息標出電源的正極,用箭頭標出A點磁感線的方向。
解析:根據磁感線的形狀可知,兩者相互排斥,是同名磁極,則通電螺線管的右端為N極,由安培定則可知電流從電源左端流出,右端流入,故電源左端為正極,右端為負極。
五、實驗探究題(本題包括3個小題,共28分)22.(8分)如圖所示是“探究什么情況下磁可以生電”的實驗裝置。閉合開關后,導體棒、靈敏電流計、開關、導線組成閉合電路。(1)實驗時通過觀察___________________________來判斷電路中是否產生感應電流;(2)讓蹄形磁體靜止,當導體AB在磁場中 ________(選填“左右”或“上下”)運動時,電路中會產生感應電流;
靈敏電流計指針是否偏轉
(3)保持導體AB運動情況不變,僅將磁體N、S極對調,重復上述實驗,是為了探究感應電流方向與 ____________的關系;(4)如果將靈敏電流計換成電源,可以觀察磁場對 __________的作用。
解析:(1)實驗時通過觀察靈敏電流計的指針是否偏轉來判斷電路中是否產生感應電流,如果電流計的指針發生偏轉,說明電路中有感應電流。(2)讓蹄形磁體靜止,當導體AB在磁場中左右運動時,導體在磁場中做切割磁感線運動,電路中會產生感應電流。
(3)保持導體AB運動情況不變,僅將磁體N、S極對調,導體切割磁感線的方向不變,改變磁場的方向,是為了探究感應電流方向與磁場方向的關系。(4)如果將靈敏電流計換成電源,閉合開關,導體AB中有電流通過,可以觀察磁場對通電導線的作用。
23.(10分)物理研究小組用圖甲所示電路測量額定電壓為 2.5 V 小燈泡的額定功率。
(1)物理研究小組在連接好電路后閉合開關,小燈泡不發光,電壓表有示數,電流表無示數。進一步觀察并檢查電路,發現電壓表、電流表、導線及其連接均完好。電路可能的故障是___________(假設電路只有一處故障);
(2)物理研究小組在正確連接電路后,閉合開關,發現小燈泡不亮,但電流表有示數,接下來應進行的操作是________;[A]更換小燈泡[B]檢查電路是否斷路[C]向左移動滑動變阻器滑片[D]向右移動滑動變阻器滑片
(3)閉合開關S后,電壓表示數如圖乙所示,此時為________V,要使小燈泡正常發光,則滑動變阻器的滑片P應向________(選填“A”或“B”)移動;(4)移動滑動變阻器的滑片P,當小燈泡正常發光時,電流表的示數如圖丙所示,此時通過小燈泡的電流為________A。該小燈泡的額定功率為________W。
解析:(1)電路為燈泡和滑動變阻器組成的串聯電路,電流表測量串聯電路的電流,電壓表測量燈泡兩端的電壓,當電流表無示數時,說明電路為斷路,電壓表有示數說明電路從電壓表兩端到電源兩極是通路,則斷路故障出現在電壓表的并聯部分,由于燈泡與電壓表并聯,故電路可能的故障是燈泡斷路。
(2)在正確連接電路后,閉合開關,發現小燈泡不亮,但電流表有示數,說明電路是通路,但電路中的電阻較大導致電流較??;由題圖甲中滑動變阻器的連接方式知向左移動滑動變阻器滑片可以使電路中的電阻減小,從而讓電路中的電流變大,燈泡變亮,故C正確。
(3)由題圖乙知電壓表接入的量程為0~3 V,分度值為0.1 V,指針位置在2 V刻度線處,故此時電壓為2 V,要使小燈泡正常發光,需要提高燈泡兩端的電壓,根據串聯電路電壓規律知在電源電壓不變時要減小滑動變阻器兩端的電壓,根據串聯分壓原理知要減小滑動變阻器接入電路的電阻,由題圖甲中滑動變阻器的連接方式知其滑片要向A端移動。
(4)由題圖丙知電流表接入的量程為0~0.6 A,分度值為0.02 A,指針位置在0.3 A刻度線處,故此時電流為0.3 A;該小燈泡的額定功率P=UI=2.5×0.3 A=0.75 W。
24.(10分)某實驗小組在做“測量小燈泡的電阻”實驗時,電源電壓恒為3 V,待測小燈泡的額定電壓為2.5 V,小紅連接的部分電路如圖甲所示,有3個滑動變阻器(銘牌上分別標有“5 Ω 3 A”、“20 Ω 2 A”、“60 Ω 1.5 A”字樣)可供選擇。
(1)請用筆畫線代替導線將電路連接完整,要求滑動變阻器滑片P向右滑動時燈泡變亮。(2)閉合開關發現小燈泡不亮、電流表無示數、電壓表示數接近3 V,若電路中只有一處有故障,則故障可能是____________。
(3)排除故障后,閉合開關后通過調節滑動變阻器獲得了多組數據,小紅根據實驗數據繪制了小燈泡的I-U圖象,如圖丙中的圖線a所示,觀察圖象,發現AB部分為線段,BC部分為曲線,為便于分析,將線段AB延長作出圖線b。①某次實驗電壓表的示數如圖乙所示,為了測量小燈泡正常工作時的電阻,小紅應向________(選填“左”或“右”)移動滑動變阻器的滑片P,直至小燈泡正常工作;
②小燈泡正常工作時的電阻為________Ω;③根據圖丙中B點對應的電壓和電流值,計算小燈泡此時的電阻為_____Ω,實驗中選用的滑動變阻器的銘牌上標有________________字樣;④比較a、b兩圖線,發現兩圖線間的距離隨著電壓的增大而增大,說明_________________________________。
“60 Ω 1.5 A”
小燈泡的電阻隨溫度的升高而增大
解析:(1)根據滑動變阻器滑片P向右端滑動時小燈泡變亮,可知電路的電流變大,電阻變小,所以選擇滑動變阻器的右下接線柱與燈泡串聯,如圖所示。
六、計算題(本題包括3個小題,共30分。解答時應寫出必要的文字說明、主要公式和重要的演算步驟,只寫最后答案不得分,有數值計算的題,計算中必須寫出數值和單位)25.(10分)一款體重秤的簡易電路如圖甲所示,R0為定值電阻,秤盤下方的電阻R為壓敏電阻,其阻值隨其所受壓力大小的變化關系如圖乙所示。已知電源電壓為6 V保持不變。體重為600 N的小帆站在體重秤上時,電壓表示數為1.5 V,通過計算回答,此時:
(1)電路中的電流多大?(2)R0的阻值是多少?(3)整個電路的電功率是多少?
答案:(1)0.015 A (2)100 Ω (3)0.09 W
?26.(10分)如表所示是某款電養生壺銘牌的部分參數,當養生壺正常工作時,求:
(1)電養生壺正常工作的電阻;(2)在標準大氣壓下,將初溫是20 ℃的一壺水燒開需要吸收的熱量為多少[c水=4.2×103 J/(kg·℃)]?(3)若電養生壺的電阻不變,當實際電壓為110 V時,它的實際功率。
答案:(1)44 Ω (2)3.36×105 J (3)275 W
27.(10分)如圖所示,電源電壓和燈L的電阻保持不變,定值電阻R1=20 Ω,燈L標有“6 V 3 W”字樣。電流表量程為0~0.6 A,電壓表量程為0~15 V。求:
(1)燈泡L的電阻為多少?(2)將滑動變阻器的滑片移到b端,閉合開關S1、S2、S3時,電壓表的示數為6 V,電流表的示數為0.4 A,滑動變阻器R2的最大阻值為多少?(3)在確保電路安全的情況下,電路消耗的最小功率與最大電功率之比為多少?(不考慮電路中無電流通過的情況)。
