過教材 串知識 夯基礎

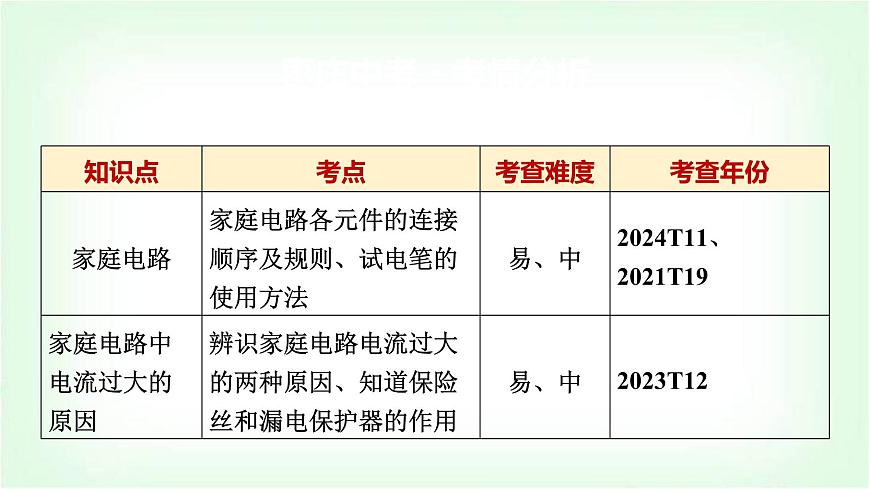

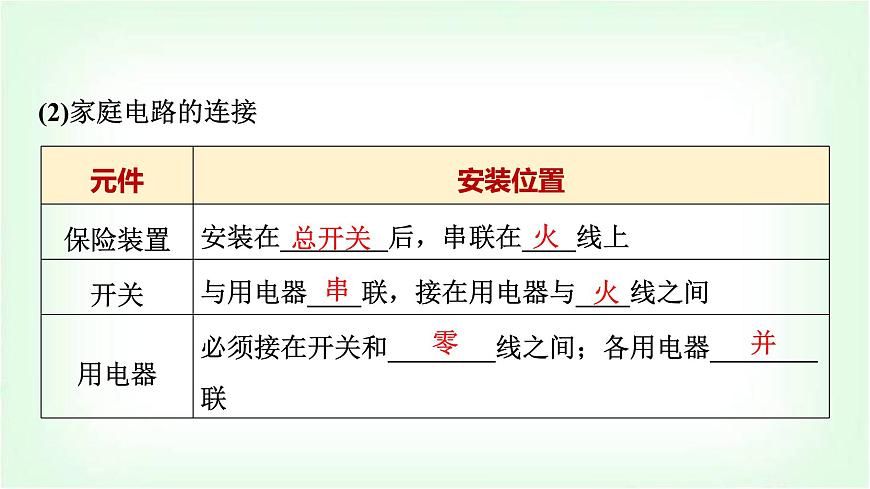

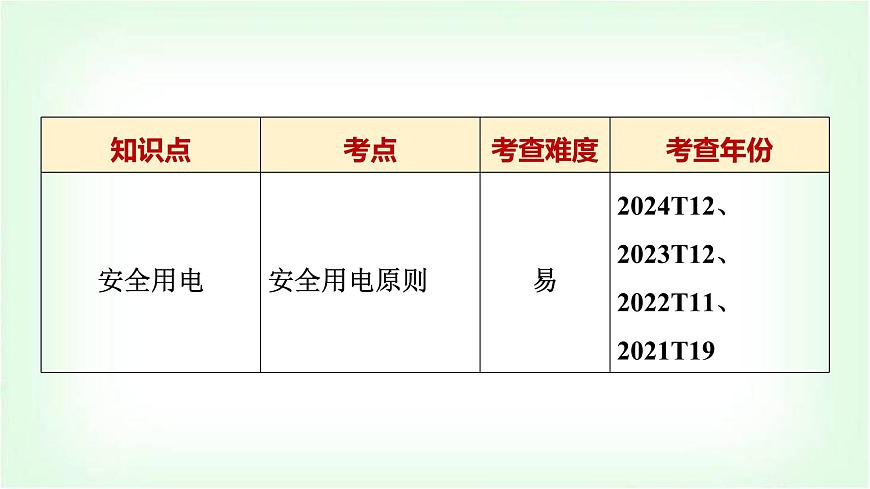

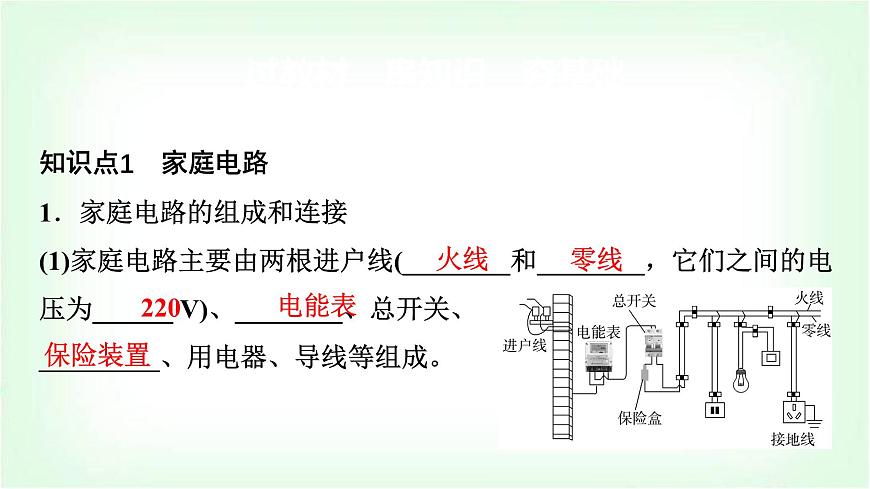

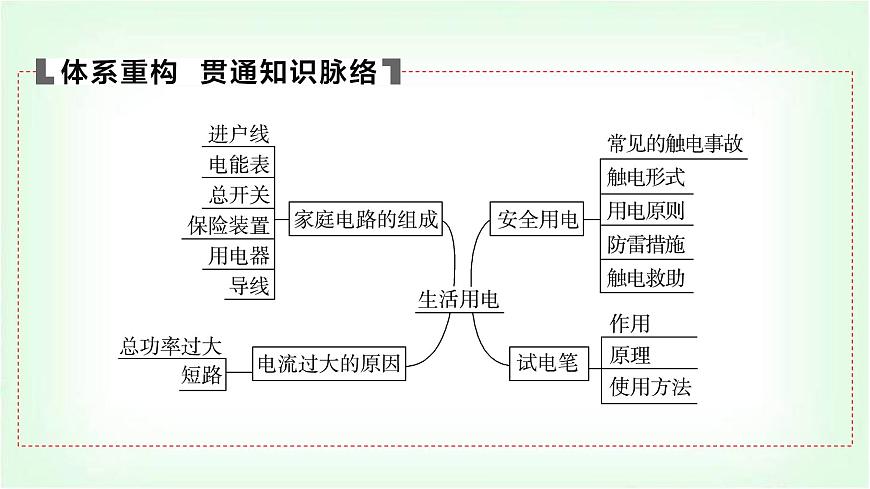

知識點1　家庭電路1．家庭電路的組成和連接(1)家庭電路主要由兩根進戶線(________和________，它們之間的電壓為______ V)、________、總開關、_________、用電器、導線等組成。

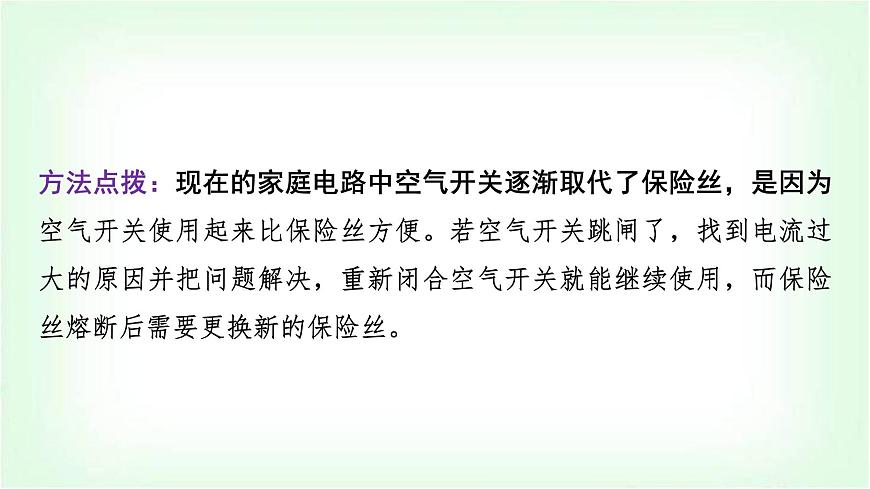

方法點撥：現在的家庭電路中空氣開關逐漸取代了保險絲，是因?yàn)榭諝忾_關使用起來比保險絲方便。若空氣開關跳閘了，找到電流過大的原因并把問題解決，重新閉合空氣開關就能繼續使用，而保險絲熔斷后需要更換新的保險絲。

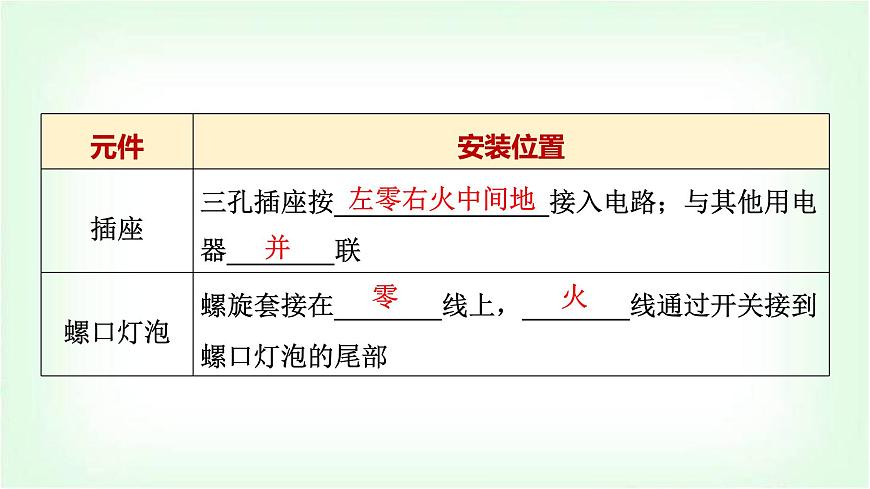

2．三孔插座和三線插頭(1)三孔插座：圖中三孔插座的三個孔分別接電路中的哪條線：①________，②________，③________。(2)三線插頭上邊的線和用電器的金屬外殼相連，插座上相應的導線為地線，防止金屬外殼帶電而引起觸電事故。
方法點撥：三孔插座接線口訣：“左零右火中間地”。
3．試電筆(1)作用：__________________。(2)結構(3)使用方法及注意事項使用時，手指按住金屬筆卡(使用螺絲刀狀試電筆時，要用指尖抵住上端的金屬帽)，用筆尖接觸被測的導線。手指千萬不能碰到________。
(4)故障判斷若氖管發光，說明測試點與________線接通；若氖管不發光，說明測試點與________線之間存在________路或測試點與零線接通。
方法點撥：(1)試電筆不能測靜電。(2)正確使用試電筆，氖管發光時會有微弱的電流流過人體，因?yàn)樵囯姽P內串聯了大電阻，檢測時使通過人體的電流很小，從而保護檢測者的安全。
4．漏電保護器：裝在控制插座的________上。當電流流入大地時，它會迅速切斷電流，起保護作用。
知識點2　家庭電路中電流過大的原因1．家庭電路中電流過大的原因是_________或________________。2．短路對家庭電路的影響：由于導線的電阻很小，短路時電路中的電流非常大，會產生大量的熱，使導線的溫度急劇升高，很容易造成火災。
3．保險絲：用鉛銻合金這類電阻比較__________、熔點比較__________的合金制作而成。它的作用是當電路中電流過大時，它由于溫度升高而熔斷，切斷電路，起到______________的作用。
方法點撥：選用保險絲的原則：使保險絲的額定電流等于或稍大于電路中最大的正常工作電流。
知識點3　安全用電1．我國家庭電路的電壓是________V，工廠用的動力電路的電壓是380 V，高壓輸電線路的電壓高達10～500 kV。2．觸電原因：人體直接或間接接觸________，且與大地或零線構成通路。
3．觸電急救(1)在發生觸電事故現場，不能用手去拉觸電者，要立即________。(2)切斷電源后，必要時應該對觸電者進行急救，同時盡快通知醫務人員搶救。4．安全用電原則(1)不接觸________帶電體，不靠近________帶電體。(2)更換燈泡、搬動電器前應斷開電源開關。(3)不弄濕用電器，不損壞絕緣層。(4)保險裝置、插座、導線、家用電器等達到使用壽命應及時更換。
研重難 學方法 提能力
重難點1　家庭電路連接【典例1】　(2021·棗莊T19)根據安全用電原則，請用筆畫線代替導線，將圖中的開關、電燈正確接入家庭電路中。
解析：燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。如圖所示。
【變式1】　如圖甲所示是一個帶有開關的插座。開關閉合時，插孔提供工作電壓；開關斷開時，插孔不能提供工作電壓。請?jiān)趫D乙中畫出開關和插孔的連接方式，并將其正確接入家庭電路中。
解析：開關必須接在火線上；插座的接法是左零右火；開關與插座串聯。如圖所示。
【變式2】　(2024·棗莊二模)一間教室要安裝2盞“220 V　40 W”的電燈，要求開關S控制兩盞燈，且每盞燈都能正常發光。其中部分電路已經連接，請你用筆畫線代替導線將電路連接完整。
解析：兩燈的額定電壓均為220 V，要使兩燈都能正常發光，應使兩燈并聯在火線與零線之間，開關在干路上，開關已接火線，另一端應接零線，如圖所示。
重難點2　家庭電路故障分析【典例2】　如圖照明電路中電燈突然熄滅，用試電筆測a、b、c點，試電筆均發光，測試d點時試電筆不亮，故障是 ____________；試電筆發光時，火線、試電筆、人體與大地構成________聯電路。
關鍵點撥：若試電筆發光，則線路“火線→試電筆→人體→大地”是通路。
解析：用試電筆測a、b、c點，試電筆均發光，說明這三點與火線之間是接通的；測試d點時試電筆不亮，說明故障是cd段斷路；試電筆發光時，“火線→試電筆→人體→大地”是通路，各部分串聯。
【變式3】　(2022·棗莊二模)如圖所示為家庭部分電路示意圖，分別將一個開關和一個燈泡安裝在線框位置，則開關應該安裝在________(選填“1”或“2”)位置，該燈泡正常工作時，其兩端電壓為________V；若安裝后再閉合開關時，發現燈泡不亮，用試電筆測試插座的兩插孔，氖管都發光，則電路故障只可能是__________(選填“插座短路”“電燈斷路”或“AB間斷路”)。
【變式4】　如圖是一個帶有開關、指示燈和多個插座的接線板。如果指示燈損壞，閉合開關，插座上的用電器仍可工作。小明發現每當接線板的插頭插入家庭電路中，閉合接線板上的開關時，總出現“跳閘”現象。關于“跳閘”原因和接線板中的電路連接，下列說法正確的是(　　)A．“跳閘”的原因是接線板中的電路發生了斷路B．“跳閘”的原因是接線板中的電路發生了短路C．板上的多個插座與指示燈串聯D．板上的開關與指示燈并聯
B　[“跳閘”的原因是接線板中的電路發生了短路，造成電路電流過大，而不是電路斷路，A錯誤，B正確；接線板上的多個插座與指示燈互不影響，所以它們是并聯的，C錯誤；接線板上的開關控制指示燈，開關與指示燈串聯，D錯誤。]
重難點3　安全用電【典例3】　(2024·棗莊T12)“安全用電無小事，時時刻刻要牢記”，下列做法符合安全用電原則的是(　　)A．高壓線下釣魚B．使用絕緣皮破損的導線C．冰箱的金屬外殼接地D．不切斷電源，更換燈泡
關鍵點撥：安全用電原則中有“不接觸低壓帶電體、不靠近高壓帶電體”。
C　[高壓線的電壓很高，人不能靠近，也不能在高壓線下釣魚，否則可能發生觸電事故，故A錯誤；導線的絕緣皮破損時應及時更換，否則容易發生觸電事故，故B錯誤；將冰箱的金屬外殼接地，可以防止因漏電導致金屬外殼帶電而發生觸電事故，故C正確；更換燈泡前需要切斷電源，故D錯誤。]
【變式5】　(2023·棗莊T12)安全教育已越來越引起學校和社會各界的高度重視，并開展了一系列豐富多彩的教育活動。在某校一次安全用電知識的“對”“錯”搶答比賽中，下列選項應答“對”的是(　　)A．若空氣開關“跳閘”，一定是使用了大功率用電器B．使用三線插頭和三孔插座的目的是將用電器的金屬外殼與大地相連C．家庭電路的開關，接在零線或火線上都可以D．雷雨天氣可以打著雨傘在開闊地上行走
1．下列說法中正確的是(　　)[A]閘刀開關安裝在電能表之前，目的是控制整個家庭電路[B]電能表安裝在進戶線之后，用來量度家庭所消耗的電功率的多少[C]電燈和插座都并聯在由火線和零線組成的家庭電路上[D]電燈與控制它的開關并聯
課時分層評價卷(二十)　生活用電
(說明：選擇題每題2分，填空題每空1分，總分46分)
2．關于家庭電路和安全用電，下列說法正確的是(　　)[A]所有家用電器的外殼都需要接地[B]家庭電路中各個用電器都是串聯的[C]使用試電筆判斷哪條導線是火線時，手要按住筆尾金屬體[D]若空氣開關“跳閘”，一定是電路中出現了短路
3．如圖為家庭部分電路示意圖，正常發光的電燈突然熄滅。檢查保險絲發現完好，再用試電筆先后檢測插座的兩孔氖管均發光，由此判斷電路故障的原因可能是(　　)[A]電燈的燈絲斷路　 [B]進戶的火線斷路[C]插座短路 [D]進戶的零線斷路
4．小紅同學設計了一種照明電路，其設計要求是：用兩個開關控制一盞燈，兩個開關同時閉合燈才能發光，只閉合其中任意一個開關，燈都不能發光，如圖所示四幅電路圖中，既符合上述要求，又符合安全用電要求的是(　　)
[A]　　　　　　 [B]
[C]　　　　　　 [D]
5．如圖所示為試電筆的結構及使用方法。下列說法正確的是(　　)[A]使用試電筆可以判斷火線和零線[B]若氖管發光，人體沒有電流通過[C]筆尖、電阻和氖管是導體，外殼、彈簧和筆卡是絕緣體[D]在兩種使用試電筆的方法中，甲是正確的，乙是錯誤的
6．在如圖所示的四種做法中，符合安全用電原則的是(　　)
[A]使用絕緣皮損壞的導線 [B]雷雨天人站在大樹下避雨
[C]在高壓電線下放風箏 [D]用干木棍挑開通電的裸導線
7．熔斷器盒內的熔絲斷了，不可能的原因是(　　)[A]熔絲的額定電流太大 [B]熔絲額定電流太小[C]用電器的功率過大 [D]電路中某處發生短路
8．下列關于家庭電路的認識，正確的是(　　)[A]小明新網購的電飯鍋電源線，使用時聞到橡膠的焦糊味，是因?yàn)檫@根電源線過短[B]小亮家的電熱毯通電后指示燈不亮，檢修時發現是電阻絲斷了，他把電阻絲的兩個斷頭連接起來，繼續使用[C]小紅將電吹風的三線插頭插入某插座時，漏電熔斷保護器自動切斷電路，檢修時發現熔斷器中的熔絲完好。其原因可能是這個三孔插座中的零線和地線接錯了[D]小華家由于所裝的插座不多，為方便他就將多個大功率用電器同時使用一個插座
9．如圖所示，甲地的電站以恒定電壓U給乙地的A、B兩盞燈供電，輸電線路的電阻不能忽略，當乙地開燈時，下列說法正確的是(　　)[A]為節約成本，入戶處的保險絲也可以用銅絲來代替[B]同時工作的燈泡數量越多，燈絲兩端的電壓會越高[C]開關都閉合，當A燈短路時，會燒壞保險絲和B燈[D]同時工作的燈泡數量越多，輸電線的發熱功率越大
10．(2024·棗莊二模)小聰打開日光燈看電視時，日光燈與電視是________聯在家庭電路中的，日光燈正常工作時，其兩端電壓為________V。
解析：小聰打開日光燈看電視時，日光燈與電視相互不影響，可以獨立工作，故日光燈與電視并聯在家庭電路中的，我國家庭照明用電的電壓為220 V，家庭電路中用電器是并聯的，故日光燈正常工作時，其兩端電壓等于電源電壓，為220 V。
11．如圖所示的各種做法中，符合安全用電原則的是(　　)①使用試電筆時，手應接觸筆后端的金屬部分?、诩彝ル娐分锌偣β士梢赃^大　③電燈在家庭電路中的連接?、鼙涞慕饘贇そ拥豙A]①②③④ [B]②③④[C]①③④ [D]③④
C　[①使用試電筆時，手不能接觸筆尖金屬部分，應接觸筆后端的金屬部分，故①正確；②家庭電路中總功率過大，會導致電流過大，空氣開關掉閘，嚴重會發生火災，故②錯誤；③為了安全用電，在家庭電路的連接中開關應接在火線和電燈之間，故③正確；④為防止冰箱金屬外殼漏電導致觸電事故，冰箱的金屬殼要接地，故④正確。故ABD不符合題意，C符合題意。故選C。]
12．為了防止電流過大將用電器核心部件燒毀，很多用電器都裝有保險管，如圖甲所示。乙、丙兩圖分別是兩個保險管的截面圖，若兩管內保險絲的材料相同，長度相同，粗細不同，則兩圖中，________圖保險絲的電阻大；當乙、丙兩保險管通過相同的電流時，________圖保險絲更容易熔斷(均選填“乙”或“丙”)。
解析：兩管內保險絲的材料相同，長度相同，粗細不同，越細的電阻越大，即丙保險絲的電阻大；丙圖中保險絲的電阻大，在通電時間和電流相同時，根據Q＝I2Rt可知，該電阻絲產生的熱量多，溫度更高，更容易熔斷。
13．(2分)用筆畫線表示導線，將圖中的開關、電燈和三孔插座正確接入家庭電路中。要求：連接時符合安全用電原則。
解析：首先辨別上面三根線分別為火線、零線和地線；燈泡的接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接在燈泡的螺旋套上，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故；三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。如圖所示。
14．(5分)(2024·棗莊一模)如圖1是小宇家的用電器和電路布線圖：
(1)小宇發現洗手間的燈泡不亮了，而燈泡沒壞。于是他閉合開關，用測電筆分別測試a、b……f各點，發現測試a、b、c三點時試電筆發光，而測試d、e、f時不發光。這說明________兩點間發生了________，于是他很快修好了該電路；
(2)如表是小宇家正在使用的家用電器的銘牌：電風扇
夏天的某個夜晚，小宇洗完衣服正在用洗衣機脫水，三個“220 V60 W”的燈泡和其他的用電器都在正常工作，這時通過保險絲的電流約是________；(3)月底時物業公司的工作人員來收電費，他觀察了現在的電度表盤(如圖2所示)，然后從筆記本上查出上個月的示數是106.7 kW·h，若按每度電0.6元計算，小宇家本月應該繳電費__________元。圖3是去年一年小宇家耗電情況的圖象，可知__________月份用電最多。
(3)小宇家本月消耗的電能W＝177.2 kW·h－106.7 kW·h＝70.5 kW·h小宇家本月應該繳電費70.5 kW·h×0.6元/ kW·h＝42.3元由題圖3可知，圖象縱標表示的是各個月份消耗的電能，圖中8月份縱坐標的數值最大，所以8月份用電最多。
[A]使用試電筆時，手應接觸筆后端的金屬部分
[B]人向落在地面上的“高壓線頭”靠近
15．(2022·棗莊T11)以下四種情況符合安全用電原則的是(　　)
[C]電燈的開關接在零線上
[D]雷雨天人站在大樹下避雨
A　[使用試電筆時手要接觸筆尾金屬體，這樣才能構成通路，氖管才能發光，故A符合安全用電原則；人靠近高壓帶電體極易引發跨步電壓觸電，故B不符合安全用電原則；如果開關接在零線和燈泡之間，火線直接接在燈泡時，雖然斷開開關，但是火線和燈泡相連，觸及燈泡會發生觸電事故，故C不符合安全用電原則；雷雨天人站在大樹下避雨，因?yàn)榇髽浜腿梭w都是導體，雷電極易通過突起物——大樹傳向人體，而造成雷電災害，故D不符合安全用電原則。故選A。]
16．(2024·菏澤)以下符合安全用電做法的是(　　)[A]用濕手將吹風機插頭插在電源上[B]發現用電器著火，立即切斷電源[C]電水壺的電源線絕緣皮破損仍繼續使用[D]多個大功率用電器在一個插排上同時使用
B　[生活用水是導體，用濕手將插頭插在電源上，有觸電風險，A不符合安全用電原則；家用電器著火，應該立即切斷電源，B符合安全用電原則；電水壺電源線絕緣皮破損仍續使用容易發生觸電事故，不能繼續使用，C不符合安全用電原則；一個插排上同時使用多個大功率用電器，容易造成用電器的總功率過大，通過插排電流過大，容易引起火災，D不符合安全用電原則。]
17．(2024·濰坊)圖示為某家庭電路示意圖，關于該家庭電路，下列說法正確的是(　　)[A]導線b是火線[B]電能表上計數器示數的單位是千瓦[C]空氣開關跳閘，原因可能是電路中出現短路[D]正確使用試電筆插入三孔插座的某一孔，氖管燈不亮，該孔一定接零線
C　[題圖中開關與導線a相連，說明導線a是火線，導線b是零線，A錯誤；電能表是測量用戶消耗電能的儀表，電能表上計數器示數的單位是千瓦·時，B錯誤；空氣開關跳閘，原因可能是電路中出現短路或者電路總功率過大，C正確；正確使用試電筆插入三孔插座的某一孔，氖管燈不亮，該孔接零線或者接地線，D錯誤。]
18．(2023·菏澤)如圖甲為某家庭電路的部分電路，下列說法正確的是(　　)[A]控制照明燈的開關應接在圖中的b處[B]保險絲熔斷后，可以臨時用一段銅線代替[C]用電器的功率越大，電能表記錄的數字一定越大[D]使用驗電筆檢測的正確方式如圖乙所示
A　[兩孔插座的正確接法是“左零右火”，則題圖甲中上面的電線為火線、下面的電線為零線，為了保證用電安全，控制照明燈的開關應接在火線上，所以開關應接在題圖甲中的b處，A正確；保險絲熔點低電阻大，而銅線的熔點高電阻小，不能及時熔斷，所以不可以用銅線代替，B錯誤；電能表的轉盤轉動快慢顯示用電器消耗電能的快慢，所以轉動的越快，說明用電器功率越大，用電器的使用時間未知，故電能表記錄的數字不一定越大，C錯誤；使筆尖接觸導線，手按住筆尾金屬體，觀察氖管是否發光，所以題圖乙中的驗電筆使用方式不正確，D錯誤。]
19．(2023·煙臺)防范觸電事故重要的是要有安全用電意識，要遵守安全用電原則。生活中，電冰箱的三腳插頭必須要插入三孔插座中，這樣可以讓它的金屬外殼與________線相連；家庭電路中，發生觸電事故都是人體直接或間接跟________線接觸造成的。如果你發現有人觸電應立即采取的措施是____________(選填“切斷電源”或“用手拉開觸電者”)。
解析：將電冰箱的三腳插頭插入三孔插座中，這樣做可以讓它的金屬外殼與插座中的地線相連，防止發生觸電事故；家庭電路中，發生觸電事故都是人體直接或間接跟火線接觸造成的；發現有人觸電時，用手去拉觸電者時，救人者也會觸電，應先切斷電源，然后進行搶救。
20．(2分)(2024·蘭州)小明在使用插線板時發現：插線板上的開關斷開時，指示燈不發光，插孔斷電；開關閉合時指示燈發光，插孔通電；如果指示燈損壞，開關閉合時插孔照樣可以通電。如圖所示，虛線框內為插線板內部電路簡化示意圖，請按上述要求用筆畫線代替導線將插線板內部電路中的缺失部分補畫完整。
解析：由題知，地線已經接好了，在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓，說明指示燈與插孔并聯，并且開關在干路上；這樣，火線連接開關后分開，一支路連接指示燈、電阻，另一支路連接插座的右孔；插座的左孔與指示燈和電阻的支路匯合后，再連接到零線上，如圖所示。
21．(2分)(2024·廣東)圖甲為某款三孔插座。在符合安全用電原則下，請?jiān)趫D乙中用筆畫線代替導線將該插座接入家庭電路中。
