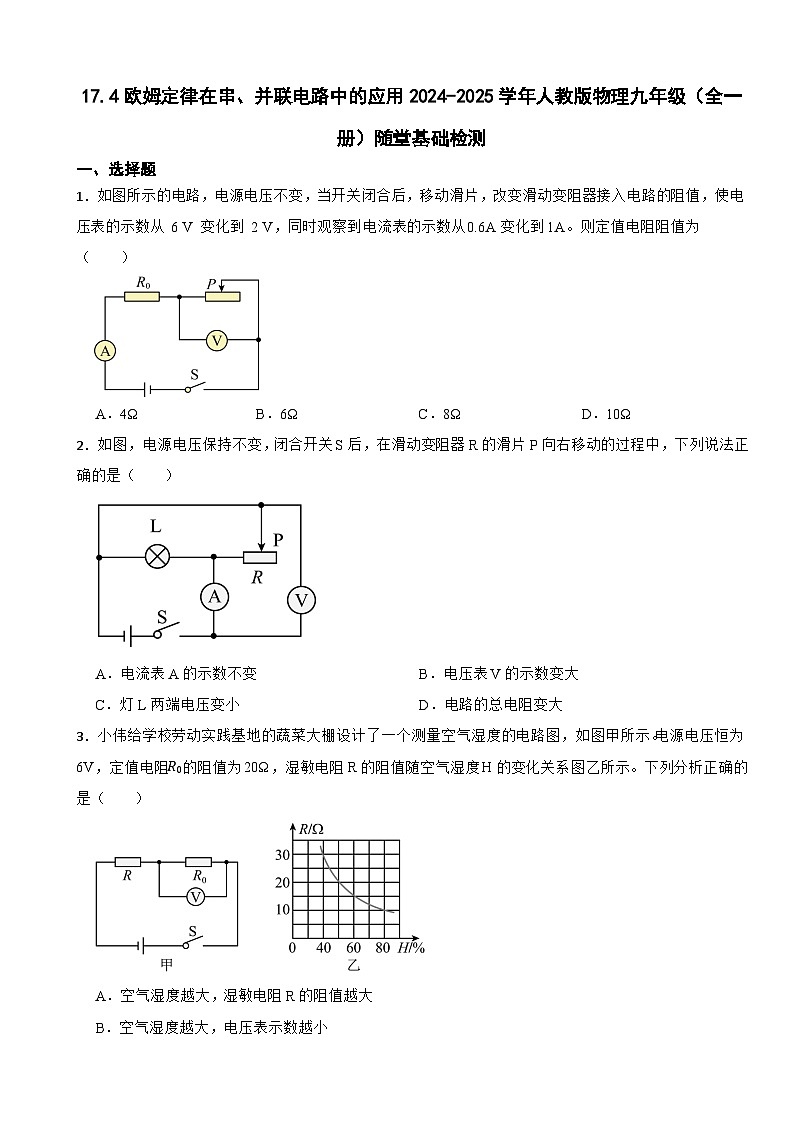

人教版（2024）九年級全冊第4節 歐姆定律在串、并聯電路中的應用習題

這是一份人教版（2024）九年級全冊第4節 歐姆定律在串、并聯電路中的應用習題，共9頁。試卷主要包含了選擇題，填空題，綜合題，作圖題，計算題，科普閱讀題等內容，歡迎下載使用。
1．如圖所示的電路，電源電壓不變，當開關閉合后，移動滑片，改變滑動變阻器接入電路的阻值，使電壓表的示數從 6 V 變化到 2 V，同時觀察到電流表的示數從0.6A變化到1A。則定值電阻阻值為（ ）
A．4ΩB．6ΩC．8ΩD．10Ω
2．如圖，電源電壓保持不變，閉合開關S后，在滑動變阻器R的滑片P向右移動的過程中，下列說法正確的是（ ）
A．電流表A的示數不變B．電壓表V的示數變大
C．燈L兩端電壓變小D．電路的總電阻變大
3．小偉給學校勞動實踐基地的蔬菜大棚設計了一個測量空氣濕度的電路圖，如圖甲所示。電源電壓恒為6V，定值電阻R0的阻值為20Ω，濕敏電阻R的阻值隨空氣濕度H的變化關系圖乙所示。下列分析正確的是（ ）
A．空氣濕度越大，濕敏電阻R的阻值越大
B．空氣濕度越大，電壓表示數越小
C．當空氣濕度為40%時，電壓表的示數為3.6V
D．當電路中電流為0.15A時，空氣濕度為50%

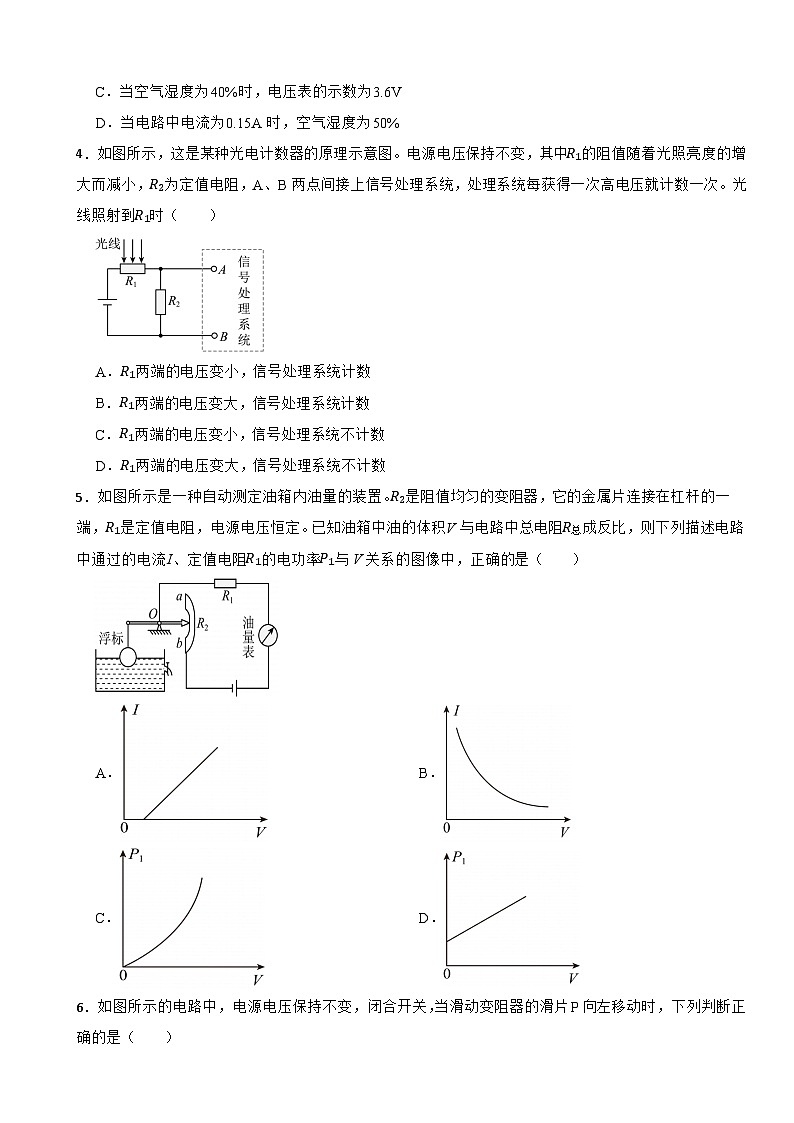

4．如圖所示，這是某種光電計數器的原理示意圖。電源電壓保持不變，其中R1的阻值隨著光照亮度的增大而減小，R2為定值電阻，A、B兩點間接上信號處理系統，處理系統每獲得一次高電壓就計數一次。光線照射到R1時（ ）
A．R1兩端的電壓變小，信號處理系統計數
B．R1兩端的電壓變大，信號處理系統計數
C．R1兩端的電壓變小，信號處理系統不計數
D．R1兩端的電壓變大，信號處理系統不計數
5．如圖所示是一種自動測定油箱內油量的裝置。R2是阻值均勻的變阻器，它的金屬片連接在杠桿的一端，R1是定值電阻，電源電壓恒定。已知油箱中油的體積V與電路中總電阻R總成反比，則下列描述電路中通過的電流I、定值電阻R1的電功率P1與V關系的圖像中，正確的是（ ）
A．B．
C．D．

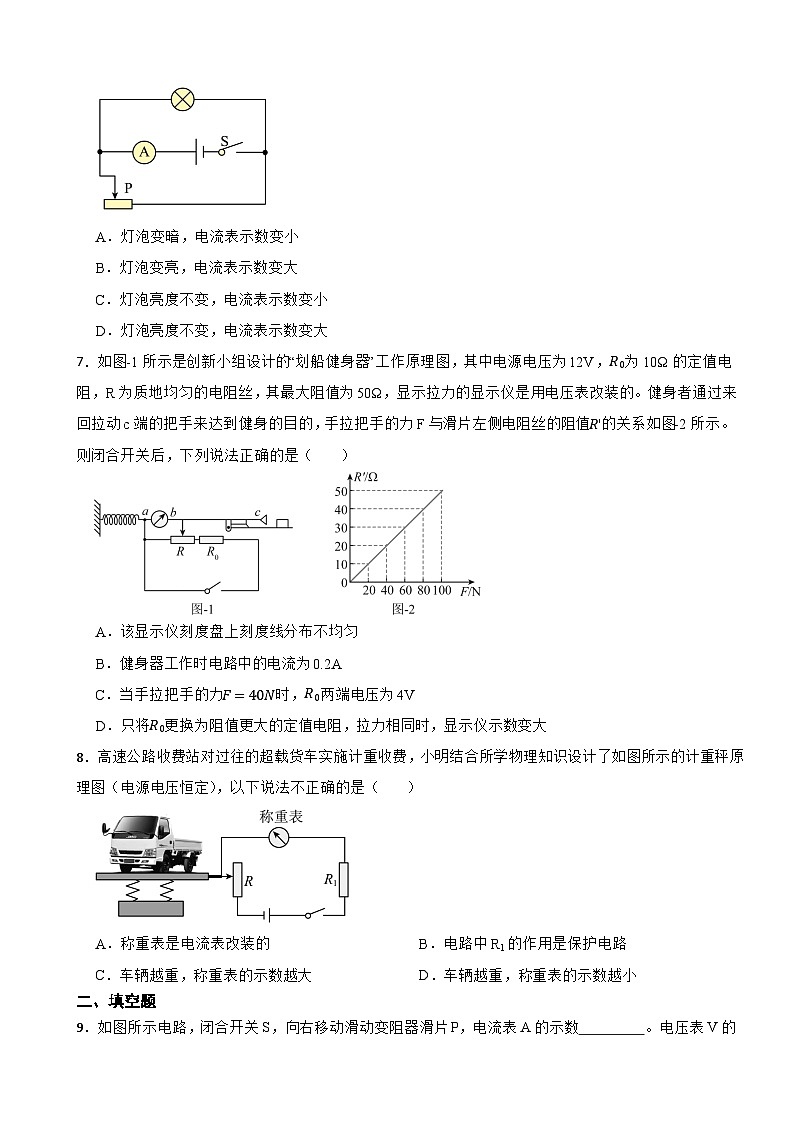

6．如圖所示的電路中，電源電壓保持不變，閉合開關，當滑動變阻器的滑片P向左移動時，下列判斷正確的是（ ）
A．燈泡變暗，電流表示數變小
B．燈泡變亮，電流表示數變大
C．燈泡亮度不變，電流表示數變小
D．燈泡亮度不變，電流表示數變大
7．如圖-1所示是創新小組設計的“劃船健身器”工作原理圖，其中電源電壓為12V，R0為10Ω的定值電阻，R為質地均勻的電阻絲，其最大阻值為50Ω，顯示拉力的顯示儀是用電壓表改裝的。健身者通過來回拉動c端的把手來達到健身的目的，手拉把手的力F與滑片左側電阻絲的阻值R'的關系如圖-2所示。則閉合開關后，下列說法正確的是（ ）
A．該顯示儀刻度盤上刻度線分布不均勻
B．健身器工作時電路中的電流為0.2A
C．當手拉把手的力F=40N時，R0兩端電壓為4V
D．只將R0更換為阻值更大的定值電阻，拉力相同時，顯示儀示數變大
8．高速公路收費站對過往的超載貨車實施計重收費，小明結合所學物理知識設計了如圖所示的計重秤原理圖（電源電壓恒定），以下說法不正確的是（ ）
A．稱重表是電流表改裝的B．電路中R1的作用是保護電路
C．車輛越重，稱重表的示數越大D．車輛越重，稱重表的示數越小
二、填空題
9．如圖所示電路，閉合開關S，向右移動滑動變阻器滑片P，電流表A的示數 。電壓表V的示數與電流表A的示數的比值 （均選填“變大”“變小”或“不變”）。
10．如圖所示的實物電路中，AB部分為金屬電阻絲．當電路接通后，用酒精燈給電阻絲緩慢加熱，可觀察到燈泡慢慢變暗，電流表的示數變 (選填“大”或“小”)了，說明金屬電阻絲AB的電阻在 (選填“變大”“變小”或“不變”)．此實驗現象說明金屬導體AB的電阻跟 有關．
11．小敏利用如下器材：電壓恒定的電源（電源電壓值未知）、最大阻值為R（已知）的滑動變阻器、電流表等，設計了如圖所示電路來測量未知電阻Rx的阻值。實驗時，閉合開關S，將滑片移至B端，電流表的示數為I1再將滑片移至A端，電流表的示數為I2。則待測電阻Rx的阻值為 。（用已知物理量和測得物理量的字母表示）
12． 如圖，是一種自動測定油箱內油面高度的裝置，R'是電阻，R是滑動變阻器，它的金屬滑片是杠桿的一端，從油量表指針?biāo)傅目潭染涂梢灾烙兔娴母叨取?br>（1）油量表其實是 表；
（2）油面升高，R （變大、變?。?，油量表示數 （變大、變?。?br>13．如圖所示，電源電壓保持不變，將規格相同的兩個小燈泡L1、L2連接在電路中。閉合開關S，電路正常工作，電壓表示數為 2 V，則電源電壓為 V。過了一會兒，燈泡L2被燒壞，則電壓表示數 （選填“變大”“變小”或“不變”）。
14．如圖所示是電子秤的工作原理示意圖，閉合開關，當滑動變阻器滑片P向下移動時，電路中電流 （選填“變大”、“變小”或“不變”）。往電子秤的托盤上放一個物塊時，電壓表的示數將 。把該電子秤拿到月球上稱量物塊的質量時，跟在地球上稱量同一個物塊的質量相比較，電子秤的示數將 （以上各空均填“變大”、“不變”或“變小”）。
15．如圖所示的電路中，電源電壓保持不變，開關S1始終閉合。當開關S2斷開時，燈L1、L2均發光，則燈L1、L2是 聯的；當開關S2閉合時，燈L1仍發光、L2熄滅，則電壓表的示數 （填“變大”、“變小”或“不變”）。
三、綜合題
16．小明設計了一套測量貨車重力的模擬裝置，其工作原理如圖甲所示。平板上物體所受重力大小通過電流表讀數顯示，R0為定值電阻，壓力傳感器R固定放置，已知電源電壓為12V，R0阻值為10Ω，R的阻值隨所受壓力F變化的關系如圖乙所示。平板質量均忽略不計。
（1）該模擬裝置，應將0N物重標在電流表表盤的 A處，應將28N物重標在電流表表盤的 A處；
（2）已知該模擬裝置中用到的電流表量程為0~3A，在稱重范圍仍為0~28N且不更換壓力傳感器R的前提下，小明想要增大該模擬裝置的測量精確度，請你寫出一條改進措施并分析說明理由。
四、作圖題
17．如圖所示，是小明同學利用電壓表設計的一個簡易電子秤示意圖。其中C是金屬彈簧。請你幫小明完成電路圖的連接，當所稱質量越大時電壓表示數越大。
18．如圖所示，為某種調光型臺燈中使用的電位器示意圖，P為旋片（相當于一根電阻絲）上的位置，A、C分別連在碳膜兩端。用筆畫線代替導線，要求順時針轉動旋鈕可使燈泡亮度增加。
五、計算題
19．如圖甲所示是小莉連接的電路，閉合開關后，發現兩燈都發光，電流表指針均如圖乙，電壓表指針指在滿刻度的三分之一處。（解答過程要有必要的文字說明）
（1）分別求出通過燈L1、燈L2的電流；
（2）分別求出燈L1、L2兩端的電壓和電源的電壓。
六、科普閱讀題
20．為減少碳排放，我國大力推行混合動力汽車。汽車上的很多元件都涉及了很多物理知識，比如，控制速度的“油門”系統、剎車系統、轉向燈、油量表、速度表等。請根據情景回答：
根據情景回答：
（1）自動擋車下陡坡時，應該掛入L擋，也就是低速擋位，不能掛空擋采用長時間踩剎車的方式，否則最終剎車片會由于溫度過高變軟失去制動作用，這種改變物體內能的方式屬于 。
（2）如圖乙中的O、E、F為變阻器的三個接線柱，駕駛員踩下“油門”時，電路中變阻器阻值減小，電流變大而加快電動機的轉速，用筆畫線代表導線將旋鈕變阻器接入電路M、N處 。
（3）汽車在轉向前，司機會撥動轉向橫桿，汽車同側的前后兩個轉向燈就會同時閃亮、同時熄滅，但其中一個燈損壞時，另一個仍能正常工作，這兩個轉向燈在電路中的連接方式為 ，轉向橫桿相當于電路中的 。
（4）為了提醒駕駛員汽車后備箱的開、關情況，汽車上設置了“后備箱指示燈”以提醒駕駛員。當后備箱關好時，相當于閉合開關，指示燈不亮：后備箱未關好時，相當于斷開開關，指示燈發光，下列電路圖符合要求的是____。
A．B．
C．D．
答案解析部分
1．【答案】D
2．【答案】D
3．【答案】D
4．【答案】A
5．【答案】C
6．【答案】C
7．【答案】B
8．【答案】D
9．【答案】變??；不變
10．【答案】小；變大；溫度
11．【答案】I1RI2?I1
12．【答案】（1）電流
（2）變?。蛔兇?br>13．【答案】4；變大
14．【答案】不變；變大；變小
15．【答案】串；變大
16．【答案】0.15；1.2；見解析
17．【答案】
18．【答案】
19．【答案】（1）解： 由實物圖知，兩燈并聯，電流表A2測干路電流，A1測L2支路電流，
由并聯電路中干路電流等于各支路電流之和知，A2示數應大于A1的示數，而兩電流表指針指在同一位置，
所以A2使用大量程，由圖乙知，示數為1.5A，即干路電流I=1.5A，
A1使用小量程，示數為0.3A，即通過L2的電流I2=0.3A，
則通過L1的電流I1=I-I2=1.5A-0.3A=1.2A；
答：通過L1電流為1.2A，L2電流為0.3A；
（2）解： 由實物圖知，電源由三節蓄電池組成，電壓表測L1兩端電壓，
因并聯電路中各支路兩端電壓相等，等于電源電壓，所以電壓表應使用大量程，且指針指在滿刻度的三分之一處，所以電壓表示數為13×15V＝5V，
所以L1、L2兩端的電壓和電源的電壓均為5V。
答：燈泡L1、L2和電源電壓均為5V。
20．【答案】（1）做功
（2）
（3）并聯；開關
（4）D
