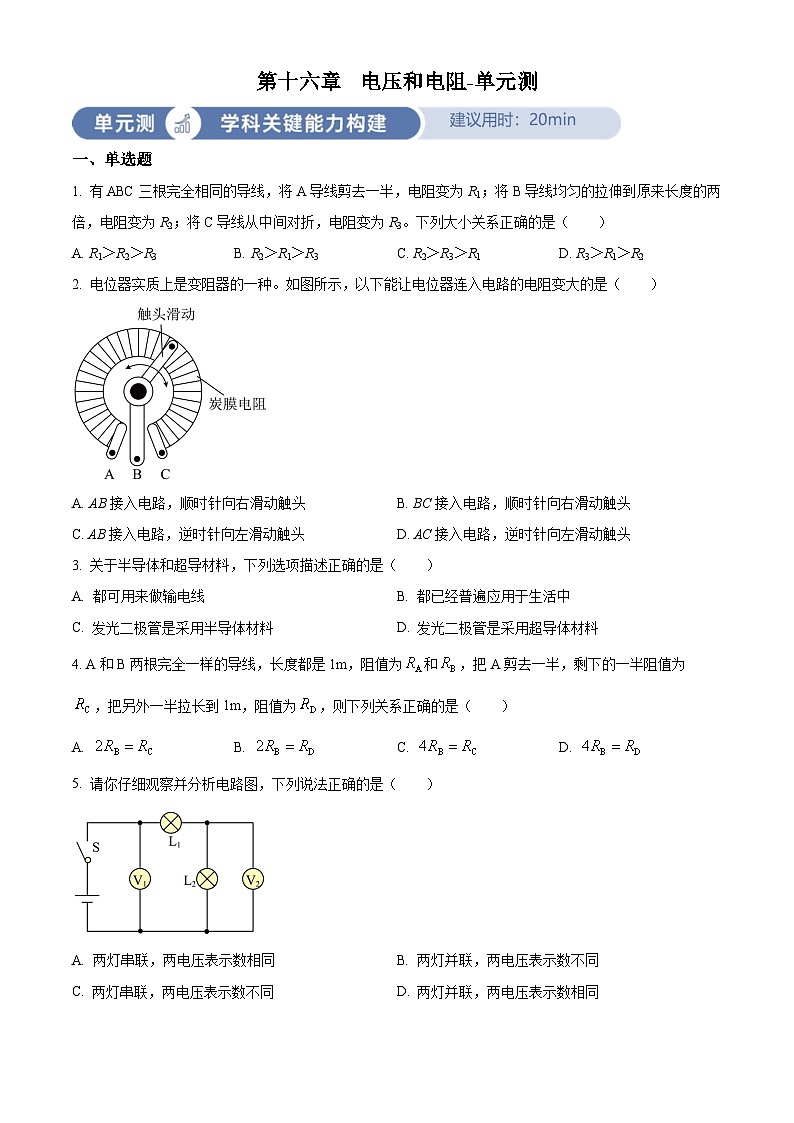

人教版（2024）九年級全冊第1節 電壓同步達標檢測題

這是一份人教版（2024）九年級全冊第1節 電壓同步達標檢測題，共38頁。試卷主要包含了單選題，填空題，作圖題，實驗題等內容，歡迎下載使用。
一、單選題
1. 有ABC三根完全相同的導線，將A導線剪去一半，電阻變?yōu)镽1；將B導線均勻的拉伸到原來長度的兩倍，電阻變?yōu)镽2；將C導線從中間對折，電阻變?yōu)镽3。下列大小關系正確的是（ ）
A. R1＞R2＞R3B. R2＞R1＞R3C. R2＞R3＞R1D. R3＞R1＞R2
2. 電位器實質上是變阻器的一種。如圖所示，以下能讓電位器連入電路的電阻變大的是（ ）
A. AB接入電路，順時針向右滑動觸頭B. BC接入電路，順時針向右滑動觸頭
C. AB接入電路，逆時針向左滑動觸頭D. AC接入電路，逆時針向左滑動觸頭
3. 關于半導體和超導材料，下列選項描述正確的是（ ）
A. 都可用來做輸電線B. 都已經普遍應用于生活中
C. 發光二極管是采用半導體材料D. 發光二極管是采用超導體材料
4. A和B兩根完全一樣的導線，長度都是1m，阻值為和，把A剪去一半，剩下的一半阻值為，把另外一半拉長到1m，阻值為，則下列關系正確的是（ ）
A. B. C. D.
5. 請你仔細觀察并分析電路圖，下列說法正確的是（ ）
A. 兩燈串聯，兩電壓表示數相同B. 兩燈并聯，兩電壓表示數不同
C. 兩燈串聯，兩電壓表示數不同D. 兩燈并聯，兩電壓表示數相同

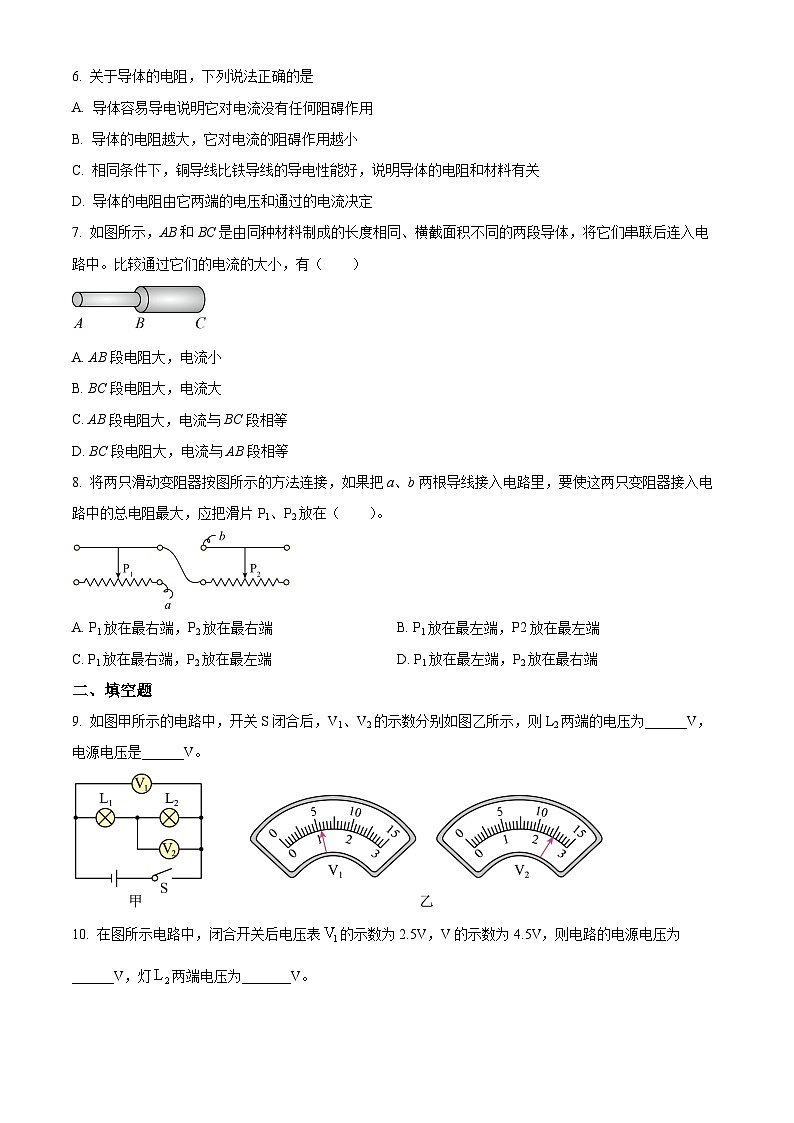

6. 關于導體的電阻，下列說法正確的是
A. 導體容易導電說明它對電流沒有任何阻礙作用
B. 導體的電阻越大，它對電流的阻礙作用越小
C. 相同條件下，銅導線比鐵導線的導電性能好，說明導體的電阻和材料有關
D. 導體的電阻由它兩端的電壓和通過的電流決定
7. 如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中。比較通過它們的電流的大小，有（ ）
A. AB段電阻大，電流小
B. BC段電阻大，電流大
C. AB段電阻大，電流與BC段相等
D. BC段電阻大，電流與AB段相等
8. 將兩只滑動變阻器按圖所示的方法連接，如果把a、b兩根導線接入電路里，要使這兩只變阻器接入電路中的總電阻最大，應把滑片P1、P2放在（ ）。
A. P1放在最右端，P2放在最右端B. P1放在最左端，P2放在最左端
C. P1放在最右端，P2放在最左端D. P1放在最左端，P2放在最右端
二、填空題
9. 如圖甲所示的電路中，開關S閉合后，V1、V2的示數分別如圖乙所示，則L2兩端的電壓為______V，電源電壓是______V。
10. 在圖所示電路中，閉合開關后電壓表的示數為2.5V，V的示數為4.5V，則電路的電源電壓為______V，燈兩端電壓為_______V。
11. 如圖所示的電阻箱是通過改變連入電路中的電阻線的______ 來改變電阻大小，若只留下銅塞C并將其余銅塞拔出，則電阻箱連入電路的阻值是______ 。

12. 在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池，用電壓表測量這個自制電池的電壓，其如圖所示，這個電池的電壓是 ________ V，電池的正極是 ________ （選填“鋅片”或“銅片”）．
13. 滑動變阻器是通過改變接入電路中電阻絲的 ______ 來改變電阻的．如圖甲所示，當滑片向C端移動時，它的電阻值 ______ （填“變大”“變小”或“不變”）．電阻箱是一種能夠表示出電阻值的變阻器，如圖乙所示電阻箱的讀數是 ______．它能得到的最大電阻值是 ______．
14. 李明用如圖電路探究“導體的電阻與溫度的關系”。閉合開關時，電流表的示數為0.4 A，當把鐵絲加熱一段時間后，電流表的示數為如圖乙，該實驗說明了鐵絲的電阻隨溫度的升高而___________（選填“增大”或“減小”）
三、作圖題
15. 如圖所示，是練習使用滑動變阻器改變燈泡亮度的未完成電路，請用筆畫線代替導線完成電路連接。要求：燈L1和L2并聯，開關同時控制兩燈，滑動變阻器只控制L1的亮度，導線不能交叉。
16. 請將電源、電流表，電壓表三個元件的符號填入下圖電路的虛線框內，并將電路補充完整．要求：開關S閉合后，電流方向如圖所示，移動滑動變阻器的滑片P，小燈泡L變亮?xí)r，電壓表的示數變?。?br>四、實驗題
17. 在“探究并聯電路中電壓的特點”實驗中，實驗電路如圖甲所示：

（1）連接電路時開關應處于___________狀態；
（2）要用電壓表測量小燈泡L1兩端的電壓，請用筆畫線代替導線將實物電路連接完整；___________
（3）閉合開關，觀察到小燈泡L1發光、L2不發光，故障可能是___________；
（4）排除故障后，用電壓表分別測量小燈泡L1、L2及電源兩端的電壓，電壓表示數均如圖乙所示，為___________V。更換不同規格的小燈泡多次測量，發現電壓表示數均如圖乙所示。由此得出結論：并聯電路中各支路用電器兩端的電壓與電源兩端的電壓___________。
18. 小明和小紅用如圖甲所示電路探究“串聯電路電壓的規律”，用新干電池作為電源。

（1）接線時，開關應處于__________（選填“斷開”或“閉合”）狀態；小明檢查電路時發現__________（選填“電池”“關”或“燈座”）安裝錯誤；
（2）正確安裝后，閉合開關，兩燈均不發光，小明用電壓表試接A、B接線柱，發現指針偏轉情況如圖乙所示，則可判斷__________發生了斷（開）路；
（3）排除故障后，小明選用兩只小燈泡，只通過增加電池進行多次實驗；小紅僅更換小燈泡進行多次實驗。他們將電表接在不同位置進行測量，實驗記錄如下表。小明認為：誤差允許范圍內，串聯電路中各用電器兩端電壓相等且電之和等于電源電壓；小紅認為：串聯電路中各用電器兩端電壓之和等于電源電壓。請判斷誰的觀點更具普遍性并說理由：______________________________。
小明實驗記錄：
小紅實驗記錄：
（4）對比兩表，從小明的第__________次實驗記錄發現，兩人使用的電池數量相同，測得的電源電壓卻不相等。請你分析：兩人所測電源電壓的差值對應電路中哪些部分的電壓？__________（用圖中字母表示）。
19. 在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想：
①導體的電阻與導體的長度有關
②導體的電阻與導體的橫截面積有關
③導體的電阻與導體的材料有關
實驗室提供了4根電阻絲，規格、材料如下表
為了驗證上述猜想，他們設計了如圖所示的實驗電路。
為了驗證上述猜想①，應該選用編號為_____兩根電阻絲進行實驗，實驗采用的方法叫_____；如果選用編號為A、C兩根電阻絲進行實驗，是為了驗證猜想_____（填序號）；如果選用編號為A、D兩根電阻絲進行實驗，是為了驗證猜想_____（填序號）．分別將A和D兩電阻絲接入電路中M、N兩點間時，電流表示數不相同，由此，初步得到的結論是：長度和橫截面積相同時，_____。通過電流的大小比較電阻的大小利用的是_____法。
一、單選題
（2023·山東煙臺·統考中考真題）
20. 在電學實驗中，遇到電路故障時常用電壓表來檢測。如圖所示，電源電壓恒為，閉合開關后兩燈均不亮，用電壓表先后測得和兩端的電壓均為，則故障可能是（ ）

A 燈斷路B. 燈斷路C. 燈短路D. 燈短路
（2023·天津·統考中考真題）
21. 電位器實質是一種變阻器，如圖是電位器的結構和連入電路的示意圖，A、B、C是接線柱。當滑片向A端旋轉時，連入電路的電阻（ ）

A. 變大
B. 變小
C. 不變
D. 先變大后變小
（2023·湖南永州·統考中考真題）
22. 如圖所示，當開關S閉合后，電流表無示數，電壓表示數接近電源電壓。若電路中只有一處故障，則故障可能是（ ）

A. 燈L1斷路B. 燈L1短路
C. 燈L2斷路D. 燈L2短路
（2023·四川達州·統考中考真題）
23. 如圖所示，電源電壓不變，閉合開關S，燈泡L1、L2都發光。一段時間后，由于某個燈泡發生故障，使兩燈都熄滅，且電流表示數為零，電壓表示數變大，則下列說法正確的是（ ）

A. 燈泡L1和L2發光時，兩燈并聯
B. 燈泡熄滅是由于燈L2斷路造成的
C. 燈泡熄滅是由于燈L1斷路造成的
D. 燈泡熄滅是由于燈L2短路造成的
（2022·山東青島·統考中考真題）
24. 小明選取一根粗細均勻的鉛筆芯，連接成圖示電路，把左端夾子固定，移動右端夾子，觀察到小燈泡的亮度發生了變化。實驗中，影響導體電阻大小的因素是（ ）
A. 長度B. 橫截面積
C. 電流D. 電壓
（2023·山東泰安·統考中考真題）
25. 如圖所示電路，電源電壓保持不變，閉合開關后，只有兩個電表的指針發生偏轉。已知燈泡L1、L2中只有一個出現了故障，其它元件均完好。下列說法正確的是（ ）

A. 可能是燈泡L1短路B. 可能是燈泡L2短路
C. 可能是燈泡L1斷路D. 一定是燈泡L2斷路
（2022·海南·統考中考真題）
26. 小明在做電學實驗時，連接電路如圖所示。閉合開關，燈不發光，發光，電流表有示數，電壓表無示數。電路故障可能是（ ）
A. 電流表斷路B. 電壓表短路C. 燈斷路D. 燈短路
（2022·四川眉山·統考中考真題）
27. 小林同學在“探究串聯電路中用電器兩端電壓與電源兩端電壓的關系”時，如圖所示電源電壓U=6V保持不變。他閉合開關時發現兩只燈泡都不亮，用電壓表分別測出ab、bc、ac兩點之間的電壓為Uab=6V、Ubc=0V、Uac=6V。若電路只有一處故障，則應是（ ）
A. 燈泡L1短路B. 燈泡L1斷路
C. 燈泡L2短路D. 開關S斷路
（2023·山東濟南·統考中考真題）
28. 如圖所示的實物電路由電源、開關S、兩個小燈泡L1、L2和甲、乙、丙三個電表（電流表或電壓表）組成。閉合開關S后，兩個小燈泡L1、L2均能發光。下列關于甲、乙、丙三個電表的判斷，正確的是（ ）

A. 甲是電壓表，乙、丙是電流表
B. 乙是電壓表，甲、丙是電流表
C. 甲是電流表，乙、丙是電壓表
D. 丙是電流表，甲、乙是電壓表
（2023·黑龍江牡丹江·統考中考真題）
29. 如圖所示，閉合開關，說法正確的是（ ）

A. 兩只小燈泡并聯
B. 電壓表測量L1兩端電壓
C. 若L1不發光，一定是L1斷路
D. 若L2不發光，電壓表一定無示數
二、實驗題
（2023·四川成都·統考中考真題）
30. 某小組同學利用如圖所示電路探究串聯電路中的電壓關系。

（1）下列操作不正確的是______
A. 連接電路時，開關S處于斷開狀態
B. 連接電壓表時，試觸后再選擇合適量程
C. 將電壓表A接點連線轉接至C接點，測量兩端電壓
（2）測量燈泡兩端電壓時，兩燈突然熄滅，電壓表示數變?yōu)?，若故障可能是由某只燈泡“短路”或“開路”引起的，則發生故障的燈泡及故障類型是______；
（3）該小組同學用電阻箱代替故障燈泡，繼續進行實驗，記錄數據如下表所示。
分析表中實驗數據，在誤差允許范圍內，可得出的結論是______。
A. 串聯電路中各處電流相等 B. 燈泡阻值隨燈泡兩端電壓增大而增大
C. 串聯電路中電阻值越大的部分兩端電壓越大 D. 串聯電路兩端的電壓等于各部分電路兩端的電壓之和
（2022·湖北襄陽·統考中考真題）
31. 小陽同學設計了如圖甲所示電路圖探究并聯電路的電壓規律，請你回答下列問題。
（1）分別測出小燈泡L1、L2兩端的電壓及 _____電壓，就可以分析并聯電路的電壓規律；
（2）當開關閉合時，電壓表出現了如圖乙所示情況，其原因是電壓表 _____；
（3）正確連接電路后，若測得L1兩端電壓為2.5V，則測L2兩端電壓是 _____V。
（2022·黑龍江綏化·統考中考真題）
32. “探究影響導體電阻大小的因素”的實驗裝置如圖所示，在實驗中使用四根電阻絲，其材料規格如下表所示。
（1）實驗中通過觀察___________比較電阻絲電阻的大??；
（2）實驗中采用的研究方法是___________和轉換法；
（3）分別將編號為___________的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的材料有關；
（4）分別將編號為B、C的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的___________有關；
（5）分別將編號為C、D的電阻絲接入電路進行實驗，其得到的實驗結論被實際應用到了___________的工作原理中；
A．電壓表 B．電流表 C．滑動變阻器
（6）實驗過程中某小組同學更換電阻絲后發現小燈泡亮度變化不明顯，可用___________代替小燈泡完成實驗。
（2021·山東濟南·統考中考真題）
33. 小剛用如圖所示的實驗器材來研究調光臺燈的工作原理，并連接了部分實驗電路。
（1）小剛在連接實驗電路之前，應該首先將開關______；
（2）請你用筆畫線代替導線，幫小剛連接成完整的實驗電路，并讓開關閉合時滑動變阻器連入電路的電阻最大______；
（3）小剛連接完成上述實驗電路，檢查無誤后，閉合開關。發現小燈泡不亮。小剛想：是不是電路中某處發生了斷路？此時，小剛檢驗實驗電路是否發生斷路最簡單的操作是：______，觀察小燈泡是否發光；
（4）小強認為在電路中連入一只電流表，觀察電流表是否有示數也能判斷電路是否發生了斷路。若按照小強的方法進行判斷，電流表可以串聯在這個電路中的 ______。
A.電源和開關之間 B.開關和小燈泡之間
C.小燈泡和滑動變阻器之間 D.滑動變阻器和電源之間
三、作圖題
（2022·貴州安順·中考真題）
34. 請按圖甲所示的電路圖，將圖乙中的實物電路，用筆畫線代替導線完成電路連接。（連接時導線不交叉）
四、填空題
（2022·湖北襄陽·統考中考真題）
35. 如圖所示，多芯線是高壓輸電常用的導線，它是由多根細導線并聯組成。材料、長度相同的多芯線的電阻 _____（選填“大于”“小于”或“等于”）其中每一根細導線的電阻。
第十六章 電壓和電阻-單元測
一、單選題
1. 有ABC三根完全相同的導線，將A導線剪去一半，電阻變?yōu)镽1；將B導線均勻的拉伸到原來長度的兩倍，電阻變?yōu)镽2；將C導線從中間對折，電阻變?yōu)镽3。下列大小關系正確的是（ ）
A. R1＞R2＞R3B. R2＞R1＞R3C. R2＞R3＞R1D. R3＞R1＞R2
【答案】B
【解析】
【詳解】有ABC三根完全相同的導線，將A導線剪去一半，電阻變?yōu)樵瓉淼囊话耄碦1比原來小，將B導線均勻的拉伸到原來長度的兩倍，長度增加，橫截面積減小，電阻變大，R2比原來的電阻大；將C導線從中間對折，長度變?yōu)樵瓉淼囊话?，電阻變小，但與減去一半比，長度相同，橫截面積更大，電阻更小，說明電阻R3小于R1，則三個電阻的關系
故ACD錯誤，B正確。
故選B。
2. 電位器實質上是變阻器的一種。如圖所示，以下能讓電位器連入電路的電阻變大的是（ ）
A. AB接入電路，順時針向右滑動觸頭B. BC接入電路，順時針向右滑動觸頭
C. AB接入電路，逆時針向左滑動觸頭D. AC接入電路，逆時針向左滑動觸頭
【答案】A
【解析】
【詳解】電位器是變阻器的一種，電位器通過觸頭的轉動從而改變電阻，是由于當觸頭轉動以后改變了連入電路中電阻絲的長度。
A．由圖知道，當AB接入電路，順時針向右滑動觸頭時，連入電路中電阻絲的長度增加，電阻變大，故A符合題意；
B．當BC接入電路，順時針向右滑動觸頭時，連入電路中電阻絲的長度減小，電阻變小，故B不符合題意；
C．當AB接入電路，逆時針向左滑動觸頭時，連入電路中電阻絲的長度減小，電阻變小，故C不符合題意；
D．AC接入電路，無論逆時針還是順時針向左滑動觸頭，連入電路中電阻絲的長度都不發生變化，故D不符合題意。
故選A。
3. 關于半導體和超導材料，下列選項描述正確是（ ）
A. 都可用來做輸電線B. 都已經普遍應用于生活中
C. 發光二極管是采用半導體材料D. 發光二極管是采用超導體材料
【答案】C
【解析】
【詳解】A．半導體材料的導電能力介于導體和絕緣體之間；而輸電線應選用導電能力強的材料；故A錯誤；
B．半導體材料普遍應用于生活中，例如光敏電阻、發光二極管等，超導體材料還沒有普遍應用于生活中，故B錯誤；
CD．發光二極管具有單向?qū)щ娦裕捎冒雽?dǎo)體材料制成，故C正確，D錯誤。
故選C。
4. A和B兩根完全一樣的導線，長度都是1m，阻值為和，把A剪去一半，剩下的一半阻值為，把另外一半拉長到1m，阻值為，則下列關系正確的是（ ）
A. B. C. D.
【答案】B
【解析】
【分析】
【詳解】A和B是兩根完全一樣的導線，阻值為RA和RB，則
RA = RB
把A剪去一半，剩下一半的長度是原來的一半，則剩下的一半阻值
把另外一半拉長到1m，長度變?yōu)樵瓉淼拈L度2倍，橫截面積變?yōu)樵瓉淼囊话耄瑒t阻值變?yōu)樵瓉淼?倍，即
故B正確，符合題意，ACD錯誤，不符合題意。
故選B。
5. 請你仔細觀察并分析電路圖，下列說法正確的是（ ）
A. 兩燈串聯，兩電壓表示數相同B. 兩燈并聯，兩電壓表示數不同
C. 兩燈串聯，兩電壓表示數不同D. 兩燈并聯，兩電壓表示數相同
【答案】C
【解析】
【詳解】由電路圖可知，電流從電源正極流出，依次流過開關、燈泡L1、燈泡L2后流回電源負極，即兩燈串聯，電壓表V1測電源電壓，電壓表V2測燈泡L2兩端的電壓，由串聯電路電壓規律可知，電壓表V1示數大于電壓表V2。故ABD錯誤，C正確。
故選C。
6. 關于導體的電阻，下列說法正確的是
A. 導體容易導電說明它對電流沒有任何阻礙作用
B. 導體的電阻越大，它對電流的阻礙作用越小
C. 相同條件下，銅導線比鐵導線的導電性能好，說明導體的電阻和材料有關
D. 導體的電阻由它兩端的電壓和通過的電流決定
【答案】C
【解析】
【詳解】AB．導體能夠?qū)щ娛且驗閮?nèi)部存在大量的能夠自由移動的電荷，但除了超導現象以外，導體都會有電阻，即導體對電流的阻礙作用，所以電阻越大，對電流阻礙作用越大．故AB錯誤；
CD．導體的電阻是導體本身的一種性質，由導體的材料、長度、橫截面積決定，有時還要考慮溫度的變化，但電阻與它兩端的電壓和通過的電流無關．故C正確，D錯誤；
7. 如圖所示，AB和BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中。比較通過它們的電流的大小，有（ ）
A. AB段電阻大，電流小
B. BC段電阻大，電流大
C. AB段電阻大，電流與BC段相等
D. BC段電阻大，電流與AB段相等
【答案】C
【解析】
【詳解】對于AB和BC是由同種材料制成的長度相同的兩段導體，由于AB段的橫截面積小，BC段的橫截面積大，故AB段的電阻大于BC段的電阻；且此兩段電阻串聯，根據串聯電路中電流處處相等的關系可知，這兩段導體中的電流是相等的。故ABD不符合題意，C符合題意。
故選C。
8. 將兩只滑動變阻器按圖所示的方法連接，如果把a、b兩根導線接入電路里，要使這兩只變阻器接入電路中的總電阻最大，應把滑片P1、P2放在（ ）。
A. P1放在最右端，P2放在最右端B. P1放在最左端，P2放在最左端
C. P1放在最右端，P2放在最左端D. P1放在最左端，P2放在最右端
【答案】D
【解析】
【分析】
【詳解】根據題意要求，圖中的兩個滑動變阻器是串聯接入電路的，要使接入電路的總電阻最大，必須讓每個變阻器的電阻絲都全部接入電路。對于左邊的變阻器來說，電阻絲的右端接入電路，所以應該把滑片P1移到最左端；對于右邊的變阻器來說，電阻絲的左端接入電路，所以應該把滑片P2移到最右端。
故選D。
二、填空題
9. 如圖甲所示電路中，開關S閉合后，V1、V2的示數分別如圖乙所示，則L2兩端的電壓為______V，電源電壓是______V。
【答案】 ①. 2.5 ②. 5.5
【解析】
【詳解】[1][2]由圖甲所示電路可知，燈泡L1、L2串聯，電壓表V1測量串聯電路兩端的電壓，即電源兩端的電壓，電壓表V2測量燈泡L2兩端的電壓，根據串聯分壓可知，電壓表V1的示數大于電壓表V2的示數，由圖乙可知，電壓表V1指針偏轉角度比電壓表V2指針偏轉角度小，所以電壓表V1的量程是0~15V，分度值為0.5V，則示數為5.5V，測量的是L1、L2兩端的電壓之和，即電源電壓U=5.5V，V2的量程是0~3V，分度值為0.1V，則示數為2.5V，測量的是L2兩端的電壓U2=2.5V。
10. 在圖所示電路中，閉合開關后電壓表的示數為2.5V，V的示數為4.5V，則電路的電源電壓為______V，燈兩端電壓為_______V。
【答案】 ①. 4.5 ②. 2
【解析】
【詳解】[1]由電路圖知，兩燈串聯，電壓表V測電源電壓，V1測燈L1兩端的電壓，V2測燈L2兩端的電壓，所以電源電壓為4.5V。
[2]據串聯電路的電壓特點得，燈L2兩端電壓
U2=U-U1=4.5V-2.5V=2V
11. 如圖所示的電阻箱是通過改變連入電路中的電阻線的______ 來改變電阻大小，若只留下銅塞C并將其余銅塞拔出，則電阻箱連入電路的阻值是______ 。

【答案】 ①. 長度 ②. 13
【解析】
【詳解】[1]電阻箱是利用銅塞插入或拔出改變連入電路中電阻絲的長度來變阻的，即把銅塞插進去，銅塞處的電阻絲就會短路，電流不從電阻絲走了，電阻箱的示數等于拔出的銅塞下方的電阻絲阻值的和。電阻箱是利用銅塞插入或拔出改變連入電路中電阻絲的長度來變阻的
[2]由圖知道，若只留下銅塞C將其余銅塞拔出，電阻箱連入電路的阻值
12. 在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池，用電壓表測量這個自制電池的電壓，其如圖所示，這個電池的電壓是 ________ V，電池的正極是 ________ （選填“鋅片”或“銅片”）．
【答案】 ①. 0.6 ②. 銅片
【解析】
【分析】
【詳解】由題圖，電壓表所用量程為0~3V，故一個大格表示1V，一個小格為0.1V，此時電壓表的讀數為0.5V．銅片接電壓表“+”接線柱，所以電池的正極是銅片．
13. 滑動變阻器是通過改變接入電路中電阻絲的 ______ 來改變電阻的．如圖甲所示，當滑片向C端移動時，它的電阻值 ______ （填“變大”“變小”或“不變”）．電阻箱是一種能夠表示出電阻值的變阻器，如圖乙所示電阻箱的讀數是 ______．它能得到的最大電阻值是 ______．
【答案】 ①. 長度 ②. 變小 ③. 3608 ④. 9999
【解析】
【詳解】[1]在導體的材料、橫截面積、溫度不變時，導體的長度越長電阻越大．移動滑片可以改變滑動變阻器接入電路的電阻絲的長度，所以可以改變接入電路的阻值．
[2]由甲圖可知，該滑動變阻器使用的是左段電阻絲，當滑片向C（左）端移動時，它接入電路的電阻絲長度變短，所以其電阻值變?。?br>[3]由乙圖可知，電阻相千位數字為3，百位數字為6，十位數字為0，個位數字為8，則其示數為3608Ω．
[4]由乙圖可知，電阻相每一位數字最大位為9，則其能得到的最大電阻值為9999Ω．
14. 李明用如圖電路探究“導體的電阻與溫度的關系”。閉合開關時，電流表的示數為0.4 A，當把鐵絲加熱一段時間后，電流表的示數為如圖乙，該實驗說明了鐵絲的電阻隨溫度的升高而___________（選填“增大”或“減小”）
【答案】增大
【解析】
【詳解】電流表使用的00.6A量程，每一個大格代表0.2A，每一個小格代表 0.02A，電流表的示數為0.3A。剛閉合開關時，電流表的示數是0.4A，當把鐵絲加熱一段時間后，電流表的示數是0.3A，電路中電流在減小，說明電路電阻在增大，溫度升高，鐵絲的長度、材料和橫截面積都沒有變化，故電阻增大是溫度升高造成的，所以鐵絲的電阻隨溫度的升高而增大。
三、作圖題
15. 如圖所示，是練習使用滑動變阻器改變燈泡亮度的未完成電路，請用筆畫線代替導線完成電路連接。要求：燈L1和L2并聯，開關同時控制兩燈，滑動變阻器只控制L1的亮度，導線不能交叉。
【答案】
【解析】
【詳解】經過分析，電流路徑有兩條：從電源正極出發，依次連接開關、L1、滑動變阻器直到電源負極：從正極出發，依次連接開關、L2、電源負極；找出電路的分支點和匯合點，整理如下圖：
16. 請將電源、電流表，電壓表三個元件的符號填入下圖電路的虛線框內，并將電路補充完整．要求：開關S閉合后，電流方向如圖所示，移動滑動變阻器的滑片P，小燈泡L變亮?xí)r，電壓表的示數變小．
【答案】
【解析】
【分析】滑動變阻器改變燈泡的亮度，所以滑動變阻器和燈泡、電流表串聯；燈泡變亮?xí)r其兩端電壓變大，而電壓表示數變小，說明電壓表和滑動變阻器并聯，據此填充元件．
【詳解】根據電壓表應與被測用電器并聯，讀圖可知，左右兩個位置不可能是電壓表，則電壓表應在中間的位置．根據移動滑動變阻器的滑片P，小燈L變亮?xí)r，電壓表的示數變小，說明電壓表測的是滑動變阻器兩端的電壓，則左側的位置應該是電源，右側的位置應該是電流表．且電源的正極朝下．如下圖所示：
【點睛】根據電壓表應與被測用電器并聯，電流表應與用電器串聯，再結合移動滑動變阻器的滑片P，小燈L變亮?xí)r，電壓表的示數變小可判斷各元件的位置．
四、實驗題
17. 在“探究并聯電路中電壓的特點”實驗中，實驗電路如圖甲所示：

（1）連接電路時開關應處于___________狀態；
（2）要用電壓表測量小燈泡L1兩端的電壓，請用筆畫線代替導線將實物電路連接完整；___________
（3）閉合開關，觀察到小燈泡L1發光、L2不發光，故障可能是___________；
（4）排除故障后，用電壓表分別測量小燈泡L1、L2及電源兩端的電壓，電壓表示數均如圖乙所示，為___________V。更換不同規格的小燈泡多次測量，發現電壓表示數均如圖乙所示。由此得出結論：并聯電路中各支路用電器兩端的電壓與電源兩端的電壓___________。
【答案】 ①. 斷開 ②. ③. 燈泡L2斷路 ④. 3 ⑤. 相等
【解析】
【詳解】（1）[1]連接電路時，為保護電路，開關應處于斷開狀態。
（2）[2]要用電壓表測量小燈泡L1兩端的電壓，電壓表和燈泡L1并聯，如圖所示：

（3）[3]并聯電路中各個支路互不影響，閉合開關，觀察到小燈泡L1發光、L2不發光，可能燈泡L2斷路。
（4）[4]由圖乙可知，電壓表量程是0~3V，分度值是0.1V，電壓表的示數為3V。
[5]更換不同規格的小燈泡多次測量，電壓表的示數是3V，說明并聯電路中各支路用電器兩端的電壓相等，都等于電源電壓。
18. 小明和小紅用如圖甲所示電路探究“串聯電路電壓的規律”，用新干電池作為電源。

（1）接線時，開關應處于__________（選填“斷開”或“閉合”）狀態；小明檢查電路時發現__________（選填“電池”“關”或“燈座”）安裝錯誤；
（2）正確安裝后，閉合開關，兩燈均不發光，小明用電壓表試接A、B接線柱，發現指針偏轉情況如圖乙所示，則可判斷__________發生了斷（開）路；
（3）排除故障后，小明選用兩只小燈泡，只通過增加電池進行多次實驗；小紅僅更換小燈泡進行多次實驗。他們將電表接在不同位置進行測量，實驗記錄如下表。小明認為：誤差允許范圍內，串聯電路中各用電器兩端電壓相等且電之和等于電源電壓；小紅認為：串聯電路中各用電器兩端電壓之和等于電源電壓。請判斷誰的觀點更具普遍性并說理由：______________________________。
小明實驗記錄：
小紅實驗記錄：
（4）對比兩表，從小明的第__________次實驗記錄發現，兩人使用的電池數量相同，測得的電源電壓卻不相等。請你分析：兩人所測電源電壓的差值對應電路中哪些部分的電壓？__________（用圖中字母表示）。
【答案】 ①. 斷開 ②. 電池 ③. 燈L1 ④. 見解析 ⑤. 2 ⑥. 見解析
【解析】
【詳解】（1）[1]在連接電路過程中，為保護電路，開關應處于斷開狀態。
[2]電池不能正極對正極，電池安裝錯誤。
（2）[3]實驗中若發現電壓表指針偏轉情況如圖乙，電壓表指針已經滿偏為3V，與電源電壓相等，說明電壓表與電源兩極連通，電壓表所測部分燈L1斷路。
（3）[4]小紅的結論更具有普遍性，小紅選用規格不同的燈泡進行了多次實驗。
（4）[5]每節新干電池電壓為1.5V，結合表格可知，小紅實驗中電源電壓與2節新干電池電壓接近，小明的第2次實驗中電壓2.9V與2節新干電池電壓接近。
[6]串聯電路中各用電器兩端電壓之和等于電源電壓，實際情況下導線電阻較小但不為0，導線兩端也有一部分電壓，兩人所測電源電壓差值對應電路中導線DF、EA兩端的電壓。
19. 在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想：
①導體的電阻與導體的長度有關
②導體的電阻與導體的橫截面積有關
③導體的電阻與導體的材料有關
實驗室提供了4根電阻絲，規格、材料如下表
為了驗證上述猜想，他們設計了如圖所示的實驗電路。
為了驗證上述猜想①，應該選用編號為_____兩根電阻絲進行實驗，實驗采用的方法叫_____；如果選用編號為A、C兩根電阻絲進行實驗，是為了驗證猜想_____（填序號）；如果選用編號為A、D兩根電阻絲進行實驗，是為了驗證猜想_____（填序號）．分別將A和D兩電阻絲接入電路中M、N兩點間時，電流表示數不相同，由此，初步得到的結論是：長度和橫截面積相同時，_____。通過電流的大小比較電阻的大小利用的是_____法。
【答案】 ①. AB ②. 控制變量法 ③. ② ④. ③ ⑤. 導體的電阻與導體的材料有關 ⑥. 轉換
【解析】
【詳解】[1] [2]由表中信息可知：電阻絲A與B的材料、橫截面積相同而長度不同，可用A、B兩根電阻絲驗證①導體的電阻與導體的長度有關；即在該實驗中控制了材料、橫街面積相同，改變長度，故是采用的控制變量法。
[3]A、C兩根電阻絲，材料與長度相同而橫截面積不同，可用A、C兩根電阻絲驗證②導體的電阻與導體的橫截面積有關。
[4]A、D兩根電阻絲，長度與橫截面積相同而材料不同，用A、D兩根電阻絲可驗證③導體電阻與導體的材料有關。
[5]分別將A和D兩電阻絲接入電路中M、N兩點間時，電流表示數不相同，由此，初步結論是：長度和橫截面積相同時，導體的電阻與導體的材料有關。
[6]由于電阻的大小不好比較，所以這里通過電流的大小比較電阻的大小，即我們所說的轉換法。
一、單選題
（2023·山東煙臺·統考中考真題）
20. 在電學實驗中，遇到電路故障時常用電壓表來檢測。如圖所示，電源電壓恒為，閉合開關后兩燈均不亮，用電壓表先后測得和兩端的電壓均為，則故障可能是（ ）

A. 燈斷路B. 燈斷路C. 燈短路D. 燈短路
【答案】A
【解析】
【詳解】由電路圖可知，燈L1與L2串聯，閉合開關后兩燈均不亮，說明電路出現斷路故障。若用電壓表測得ab兩端的電壓為4.5V，說明電壓表的正負接線柱與電源的正負極形成通路，則電路中與電壓表并聯的L1斷路，故A符合題意，BCD不符合題意。
故選A。
（2023·天津·統考中考真題）
21. 電位器實質是一種變阻器，如圖是電位器的結構和連入電路的示意圖，A、B、C是接線柱。當滑片向A端旋轉時，連入電路的電阻（ ）

A. 變大
B. 變小
C. 不變
D. 先變大后變小
【答案】B
【解析】
【詳解】由圖可知，A、B接線柱接入電路中，則從滑片到A點這部分電阻片接入電路中，當滑片向A端旋轉時，電阻片接入電路中的長度變短，則連入電路的電阻變小，故B符合題意，ACD不符合題意。
故選B。
（2023·湖南永州·統考中考真題）
22. 如圖所示，當開關S閉合后，電流表無示數，電壓表的示數接近電源電壓。若電路中只有一處故障，則故障可能是（ ）

A. 燈L1斷路B. 燈L1短路
C. 燈L2斷路D. 燈L2短路
【答案】A
【解析】
【詳解】由圖可知，兩個燈泡串聯，電壓表測量L1兩端的電壓，電流表測量電路中的電流。
A．如果燈L1斷路，電路斷路，電流表無示數，電壓表串聯在電路中，電壓表的示數接近電源電壓，故A符合題意；
B．如果燈L1短路，電壓表被短路，電壓表沒有示數，電路是通路，電流表有示數，故B不符合題意；
C．如果燈L2斷路，電路斷路，電流表和電壓表都沒有示數，故C不符合題意；
D．如果燈L2短路，只有L1的簡單電路，電流表和電壓表都有示數，故D不符合題意。
故選A。
（2023·四川達州·統考中考真題）
23. 如圖所示，電源電壓不變，閉合開關S，燈泡L1、L2都發光。一段時間后，由于某個燈泡發生故障，使兩燈都熄滅，且電流表示數為零，電壓表示數變大，則下列說法正確的是（ ）

A. 燈泡L1和L2發光時，兩燈并聯
B. 燈泡熄滅是由于燈L2斷路造成的
C. 燈泡熄滅是由于燈L1斷路造成的
D. 燈泡熄滅是由于燈L2短路造成的
【答案】C
【解析】
【詳解】A．由圖可知，開關閉合后，兩個燈泡串聯在電路中，電流表測量電路中的電流，電壓表測量的是L1兩端的電壓，根據串聯電路的電壓特點可知，此時電壓表示數要小于電源電壓，故A錯誤；
BCD．某燈泡發生故障，兩燈泡都熄滅，電流表示數為零，說明電路出現了斷路現象，電壓表的示數比原來還大，說明電壓表和電源之間是接通的，即測量的是電源電壓，所以故障是與電壓表并聯的燈泡L1斷路造成的，故BD錯誤，C正確。
故選C。
（2022·山東青島·統考中考真題）
24. 小明選取一根粗細均勻的鉛筆芯，連接成圖示電路，把左端夾子固定，移動右端夾子，觀察到小燈泡的亮度發生了變化。實驗中，影響導體電阻大小的因素是（ ）
A. 長度B. 橫截面積
C. 電流D. 電壓
【答案】A
【解析】
【詳解】A．把左端夾子固定，移動右端夾子，接入電阻絲的長度發生了變化，電阻發生了變化，導致通過燈泡中的電流發生了變化，故A符合題意；
B．把左端夾子固定，移動右端夾子，鉛筆芯的橫截面積沒有發生變化，故B不符合題意；
C．電阻是導體本身的性質，與電流的大小沒有關系，故C不符合題意；
D．電阻是導體本身的性質，與電壓的大小沒有關系，故D不符合題意。
故選A。
（2023·山東泰安·統考中考真題）
25. 如圖所示電路，電源電壓保持不變，閉合開關后，只有兩個電表的指針發生偏轉。已知燈泡L1、L2中只有一個出現了故障，其它元件均完好。下列說法正確的是（ ）

A. 可能是燈泡L1短路B. 可能是燈泡L2短路
C. 可能是燈泡L1斷路D. 一定是燈泡L2斷路
【答案】B
【解析】
【詳解】A．若是燈泡L1短路，由電路圖可知，此時電路中只有燈泡L2接入電路，電流表測電路中電流，電壓表V1與V2均測量電源電壓，則三電表均有示數，故A錯誤；
B．若是燈泡L2短路，只有燈泡L1接入電路，此時電壓表V2示數為零，電壓表V1測電源電壓，電流表測電路中電流，此時只有兩個電表的指針發生偏轉，故B正確；
C．若是燈泡L1斷路，此時電路處于斷路狀態，電流表示數為零，電壓表V1測電源電壓，電壓表V2未接入電路，無示數，此時只有一個電表的指針發生偏轉，故C錯誤；
D．若是燈泡L2斷路，此時電路處于斷路狀態，電流表無示數，電壓表V1與V2均測量電源電壓，此時兩電表有示數，但由B中分析可知，不是只有這一種情況，故D錯誤。
故選B。
（2022·海南·統考中考真題）
26. 小明在做電學實驗時，連接電路如圖所示。閉合開關，燈不發光，發光，電流表有示數，電壓表無示數。電路故障可能是（ ）
A. 電流表斷路B. 電壓表短路C. 燈斷路D. 燈短路
【答案】B
【解析】
【詳解】A．若為電流表斷路，則兩燈泡串聯的電流中都沒有電流，燈、都不發光，電流表將無示數，故A不符合題意；
B．若為電壓表短路，則也被短路，則電路中依然有電流，燈不發光，發光，電流表有示數，電壓表短路會導致電壓表無示數，故B符合題意；
C．若為燈斷路，則兩燈泡串聯的電流中都沒有電流，燈、都不發光，電流表無示數，故C不符合題意；
D．若為燈短路，則電路中依然有電流，燈不發光，發光，電流表有示數，此時電壓表測量電源電壓，電壓表有示數，故D不符合題意。
故選B。
（2022·四川眉山·統考中考真題）
27. 小林同學在“探究串聯電路中用電器兩端電壓與電源兩端電壓的關系”時，如圖所示電源電壓U=6V保持不變。他閉合開關時發現兩只燈泡都不亮，用電壓表分別測出ab、bc、ac兩點之間的電壓為Uab=6V、Ubc=0V、Uac=6V。若電路只有一處故障，則應是（ ）
A. 燈泡L1短路B. 燈泡L1斷路
C. 燈泡L2短路D. 開關S斷路
【答案】B
【解析】
【詳解】A．若燈泡L1短路，則另外一個燈泡亮，故A不符合題意；
B．若燈泡L1斷路，兩個燈泡都不亮，則電壓表在ab間時，串聯在電路中，測量電源電壓，電壓表的示數為6V，電壓表在ac間時，也是測量電源電壓，電壓表的示數為6V，而電壓表在bc間時，電壓表未接入，故電壓表的示數為0，故B符合題意；
C．若燈泡L2短路，則另外一個燈泡亮，故C不符合題意；
D．若開關S斷路，兩個燈泡都不發光，不論電壓表接在a、b、c哪兩端，電壓表都相當于斷路，電壓表的示數為0，故D不符合題意。
故選B。
（2023·山東濟南·統考中考真題）
28. 如圖所示的實物電路由電源、開關S、兩個小燈泡L1、L2和甲、乙、丙三個電表（電流表或電壓表）組成。閉合開關S后，兩個小燈泡L1、L2均能發光。下列關于甲、乙、丙三個電表的判斷，正確的是（ ）

A. 甲是電壓表，乙、丙是電流表
B. 乙是電壓表，甲、丙是電流表
C. 甲是電流表，乙、丙是電壓表
D. 丙是電流表，甲、乙是電壓表
【答案】B
【解析】
【詳解】分析實物電路發現，電流從電源正極出發，經過開關，分為兩條支路，一條經過L2，一條經過丙表到達L1，由于丙表和L1串聯在一條支路中，所以丙表是電流表；電流到達L1左端，不經過L1到達乙表，如果乙表是電流表，則電流不經過用電器，直接到電源負極，電路中出現短路，所以乙表是電壓表；電流經過L1后，到L2左端會合，會合后電流經過甲表到電源負極，所以甲表是電流表；故乙是電壓表，甲、丙是電流表，故B正確，ACD錯誤。
故選B。
（2023·黑龍江牡丹江·統考中考真題）
29. 如圖所示，閉合開關，說法正確的是（ ）

A. 兩只小燈泡并聯
B. 電壓表測量L1兩端的電壓
C. 若L1不發光，一定是L1斷路
D. 若L2不發光，電壓表一定無示數
【答案】B
【解析】
【詳解】AB．如圖所示，電流從電源的正極出發經過開關，燈泡L1，燈泡L2回到電源的負極，燈泡L1和燈泡L2串聯，電壓表測量兩端L1的電壓，故A錯誤；B正確；
C．燈泡L1和燈泡L2串聯，若不發光，可能是L2斷路，也可能是L1短路、斷路或開關斷路，故C錯誤；
D．若L2被短路，則L2不發光，電壓表測L1兩端的電壓，有示數，故D錯誤。
故選B。
二、實驗題
（2023·四川成都·統考中考真題）
30. 某小組同學利用如圖所示電路探究串聯電路中的電壓關系。

（1）下列操作不正確的是______
A. 連接電路時，開關S處于斷開狀態
B. 連接電壓表時，試觸后再選擇合適量程
C. 將電壓表A接點連線轉接至C接點，測量兩端電壓
（2）測量燈泡兩端電壓時，兩燈突然熄滅，電壓表示數變?yōu)?，若故障可能是由某只燈泡“短路”或“開路”引起的，則發生故障的燈泡及故障類型是______；
（3）該小組同學用電阻箱代替故障燈泡，繼續進行實驗，記錄數據如下表所示。
分析表中實驗數據，在誤差允許范圍內，可得出的結論是______。
A. 串聯電路中各處電流相等 B. 燈泡阻值隨燈泡兩端電壓增大而增大
C. 串聯電路中電阻值越大的部分兩端電壓越大 D. 串聯電路兩端的電壓等于各部分電路兩端的電壓之和
【答案】 ①. C ②. 開路（斷路） ③. D
【解析】
【詳解】（1）[1] A．為了安全，連接電路時，開關S應處于斷開狀態，故A正確，不符合題意；
B．根據電壓表的使用規則可知，連接電壓表時，試觸后再選擇合適量程，故B正確，不符合題意；
C．將電壓表A接點連線轉接至C接點，電壓表的正負極接反了，無法測量兩端電壓，故C錯誤，符合題意；
故選C。
（2）[2]由于兩燈都熄滅，可知電路中沒有電流，又電壓表的示數為零，可知燈泡L2斷路或者L2開路。
（3）[3]根據表格中的數據可知，電壓關系有
在誤差范圍內，串聯電路兩端的電壓等于各部分電路兩端的電壓之和。
故選D。
（2022·湖北襄陽·統考中考真題）
31. 小陽同學設計了如圖甲所示電路圖探究并聯電路的電壓規律，請你回答下列問題。
（1）分別測出小燈泡L1、L2兩端的電壓及 _____電壓，就可以分析并聯電路的電壓規律；
（2）當開關閉合時，電壓表出現了如圖乙所示情況，其原因是電壓表 _____；
（3）正確連接電路后，若測得L1兩端電壓為2.5V，則測L2兩端電壓是 _____V。
【答案】 ①. 電源 ②. 正負接線柱接反了 ③. 2.5
【解析】
【詳解】（1）[1]實驗要探究并聯電路的電壓規律，應分別測出小燈泡L1、L2兩端的電壓及電源電壓的大小，比較三者的數值大小關系，得出并聯電路的電壓規律。
（2）[2]根據乙圖中電壓表指針出現反偏情況，說明電壓表正負接線柱被接反了。
（3）[3]因為兩燈泡并聯接在電路中，故電壓表測出L1兩端電壓的同時也是L2兩端的電壓，即L2兩端電壓也是2.5V。
（2022·黑龍江綏化·統考中考真題）
32. “探究影響導體電阻大小的因素”的實驗裝置如圖所示，在實驗中使用四根電阻絲，其材料規格如下表所示。
（1）實驗中通過觀察___________比較電阻絲電阻的大小；
（2）實驗中采用的研究方法是___________和轉換法；
（3）分別將編號為___________的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的材料有關；
（4）分別將編號為B、C的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的___________有關；
（5）分別將編號為C、D的電阻絲接入電路進行實驗，其得到的實驗結論被實際應用到了___________的工作原理中；
A．電壓表 B．電流表 C．滑動變阻器
（6）實驗過程中某小組同學更換電阻絲后發現小燈泡亮度變化不明顯，可用___________代替小燈泡完成實驗。
【答案】 ①. 小燈泡亮度 ②. 控制變量法 ③. A、B ④. 橫截面積 ⑤. C ⑥. 電流表
【解析】
【詳解】（1）[1]在實驗中，電阻的大小是通過觀察燈泡的亮度來體現的，燈泡的亮度越暗，說明電阻越大。
（2）[2]導體電阻的大小與導體的材料、長度、橫截面積及溫度有關，因此要研究電阻大小與每一個因素的具體關系時，要用到控制變量法；通過觀察燈泡的亮度來體現電阻的大小，這是用到轉換法，故本實驗中采用的研究方法有控制變量法和轉換法。
（3）[3]電阻大小若不考慮溫度的前提下，要研究導體的電阻大小與導體的材料有關，就要使導體的長度和橫截面積保持不變，故選用編號A、B。
（4）[4]編號B、C兩根電阻絲，材料、長度都相同，橫截面積不同，將電阻絲分別接入電路中，燈泡的發光情況不同，故可以得出結論：導體的電阻大小與導體的橫截面積有關。
（5）[5]編號C、D兩根電阻絲，材料、橫截面積都相同，長度不同，把他們分別接入電路中，燈泡的發光情況不同，且接編號D的電阻絲比接編號C的電阻絲，燈泡發光情況要暗，相當于改變電阻絲接入電路中的長度來改變接入電路中電阻的大小，與滑動變阻器的工作原理相同，故AB不符合題意，C符合題意。
故選C。
（6）[6]更換電阻絲后，小燈泡的亮度不明顯，說明電阻絲的電阻太大，流過小燈泡的電流太小，為了完成實驗可以用電流表代替小燈泡。通過觀察電流表示數的大小，來判斷接入電路中電阻絲阻值的大小。
（2021·山東濟南·統考中考真題）
33. 小剛用如圖所示的實驗器材來研究調光臺燈的工作原理，并連接了部分實驗電路。
（1）小剛在連接實驗電路之前，應該首先將開關______；
（2）請你用筆畫線代替導線，幫小剛連接成完整的實驗電路，并讓開關閉合時滑動變阻器連入電路的電阻最大______；
（3）小剛連接完成上述實驗電路，檢查無誤后，閉合開關。發現小燈泡不亮。小剛想：是不是電路中某處發生了斷路？此時，小剛檢驗實驗電路是否發生斷路最簡單的操作是：______，觀察小燈泡是否發光；
（4）小強認為在電路中連入一只電流表，觀察電流表是否有示數也能判斷電路是否發生了斷路。若按照小強的方法進行判斷，電流表可以串聯在這個電路中的 ______。
A.電源和開關之間 B.開關和小燈泡之間
C.小燈泡和滑動變阻器之間 D.滑動變阻器和電源之間
【答案】 ①. 斷開 ②. ③. 向右移動滑片 ④. ABCD
【解析】
【詳解】（1）[1]在連接電路前，開關應處于斷開狀態。
（2）[2]題目所進行的探究是用滑動變阻器來調節小燈泡的亮暗程度，那么變阻器應串聯在電路中，而變阻器的接線柱應是一上一下的接法。電路中，滑片置于變阻器的最左端，為了讓變阻器接入電路的阻值最大，下面的接線柱應接在右端，電路連接如下：
（3）[3]閉合開關，小燈泡不亮，可能是變阻器接入電路的阻值太大，造成電路中的電流太小，那么可向右調節滑片，讓變阻器接入電路的阻值變小，觀察小燈泡是否發光。
（4）[4]實驗所用電路是串聯電路，則電流處處相等，那么可將電流表接入電路的ABCD任何一處。
三、作圖題
（2022·貴州安順·中考真題）
34. 請按圖甲所示的電路圖，將圖乙中的實物電路，用筆畫線代替導線完成電路連接。（連接時導線不交叉）
【答案】
【解析】
【詳解】由圖甲可知，電路為電阻R1和R2的串聯電路，電壓表測量電阻R1兩端的電壓，按照電路圖連接實物圖，從電源的正極出發，依次經過開關S，電阻R2、電阻R1，回到電源的負極，電壓表與電阻R1并聯，連接好的實物圖如下圖所示：
。
四、填空題
（2022·湖北襄陽·統考中考真題）
35. 如圖所示，多芯線是高壓輸電常用的導線，它是由多根細導線并聯組成。材料、長度相同的多芯線的電阻 _____（選填“大于”“小于”或“等于”）其中每一根細導線的電阻。
【答案】小于
【解析】
【詳解】由題可知多芯線是由多根細導線并聯而成，而并聯相當于增大了導體的橫截面積，使總電阻減小，故多芯線的電阻遠小于每根細導線的電阻。實驗次數
UAB/V
UCD/V
UAD/V
1
0.7
0.7
1.4
2
1.4
1.4
2.9
3
2.1
2.1
4.3
實驗次數
UAB/V
UCD/V
UAD/V
4
18
0.9
2.7
5
1.4
1.4
2.8
6
1.1
1.7
2.8
編號
材料
長度/m
橫截面積/mm2
A
鎳鉻合金
0.5
0.5
B
鎳鉻合金
1.0
0.5
C
鎳鉻合金
0.5
1.0
D
錳銅合金
0.5
05
實驗次數
第1次
0.8
2.0
2.8
第2次
1.0
1.8
2.8
第3次
1.4
1.4
2.7
編號
材料
長度/m
橫截面積/mm2
燈泡亮度
A
錳銅合金
0.5
0.8
亮
B
鎳鉻合金
0.5
0.8
較亮
C
鎳鉻合金
0.5
0.4
較暗
D
鎳鉻合金
1.0
0.4
暗
實驗次數
UAB/V
UCD/V
UAD/V
1
0.7
0.7
14
2
1.4
1.4
2.9
3
2.1
2.1
4.3
實驗次數
UAB/V
UCD/V
UAD/V
4
1.8
0.9
2.7
5
1.4
1.4
2.8
6
1.1
1.7
2.8
編號
材料
長度/m
橫截面積/mm2
A
鎳鉻合金
0.5
0.5
B
鎳鉻合金
1.0
0.5
C
鎳鉻合金
0.5
1.0
D
錳銅合金
0.5
0.5
實驗次數
第1次
0.8
2.0
2.8
第2次
1.0
1.8
2.8
第3次
1.4
1.4
2.7
編號
材料
長度/m
橫截面積/mm2
燈泡亮度
A
錳銅合金
0.5
0.8
亮
B
鎳鉻合金
0.5
0.8
較亮
C
鎳鉻合金
0.5
0.4
較暗
D
鎳鉻合金
1.0
0.4
暗
