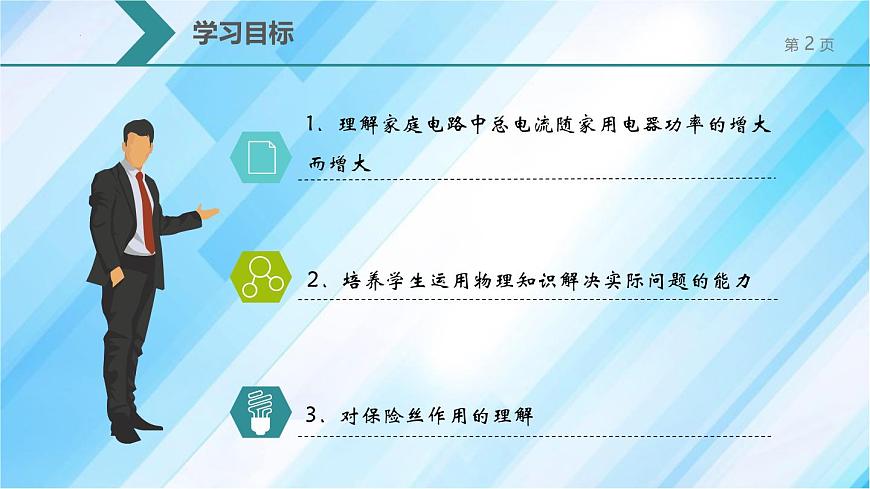

1．理解家庭電路中總電流隨家用電器功率的增大而增大
2．培養學生運用物理知識解決實際問題的能力
3．對保險絲作用的理解

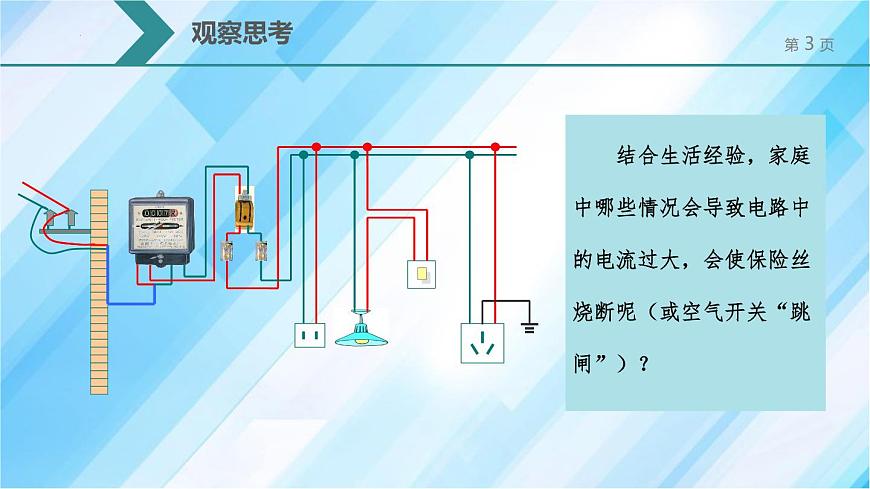

結合生活經驗，家庭中哪些情況會導致電路中的電流過大，會使保險絲燒斷呢（或空氣開關“跳閘”）？

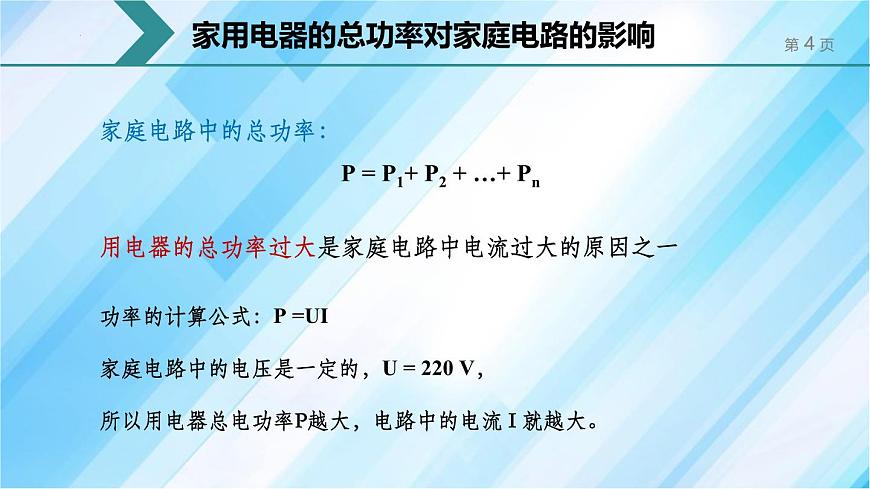

家用電器的總功率對家庭電路的影響
功率的計算公式：P =UI家庭電路中的電壓是一定的，U = 220 V，所以用電器總電功率P越大，電路中的電流 I 就越大。
家庭電路中的總功率： P = P1+ P2 + …+ Pn
用電器的總功率過大是家庭電路中電流過大的原因之一

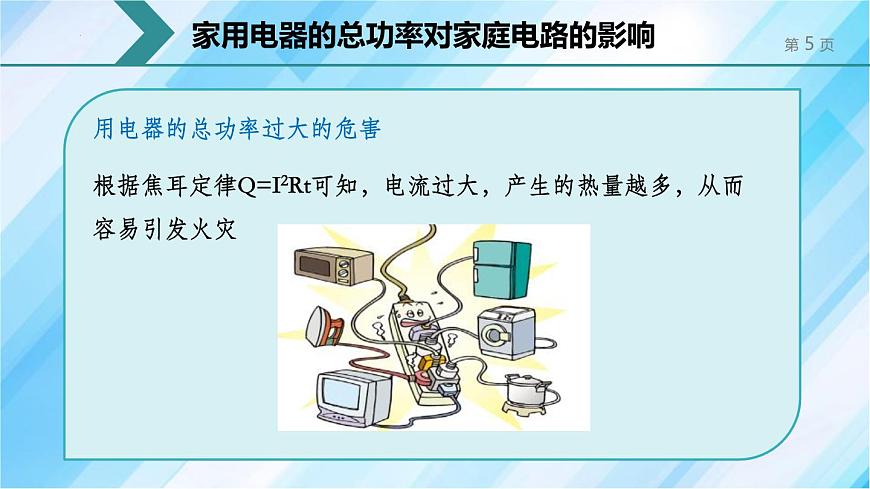

用電器的總功率過大的危害
根據焦耳定律Q=I2Rt可知，電流過大，產生的熱量越多，從而容易引發火災

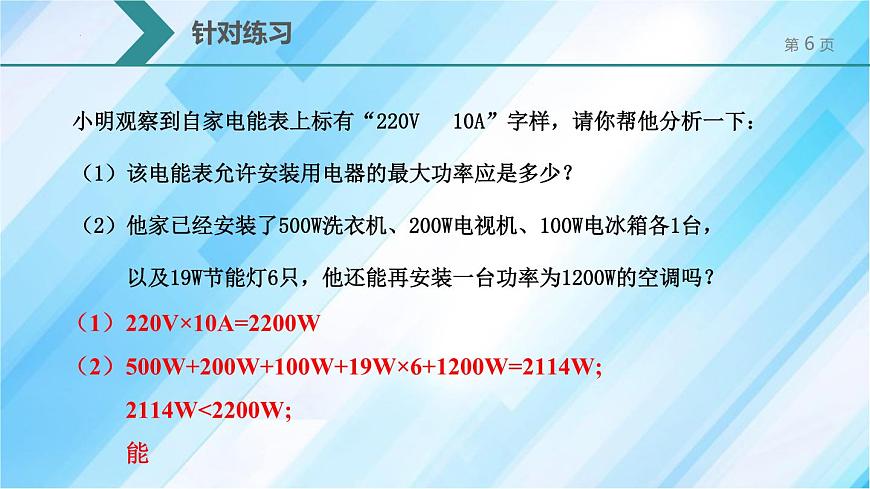

小明觀察到自家電能表上標有“220V 10A”字樣，請你幫他分析一下：（1）該電能表允許安裝用電器的最大功率應是多少？（2）他家已經安裝了500W洗衣機、200W電視機、100W電冰箱各1臺， 以及19W節能燈6只，他還能再安裝一臺功率為1200W的空調嗎？
（1）220V×10A=2200W （2）500W+200W+100W+19W×6+1200W=2114W; 2114W
