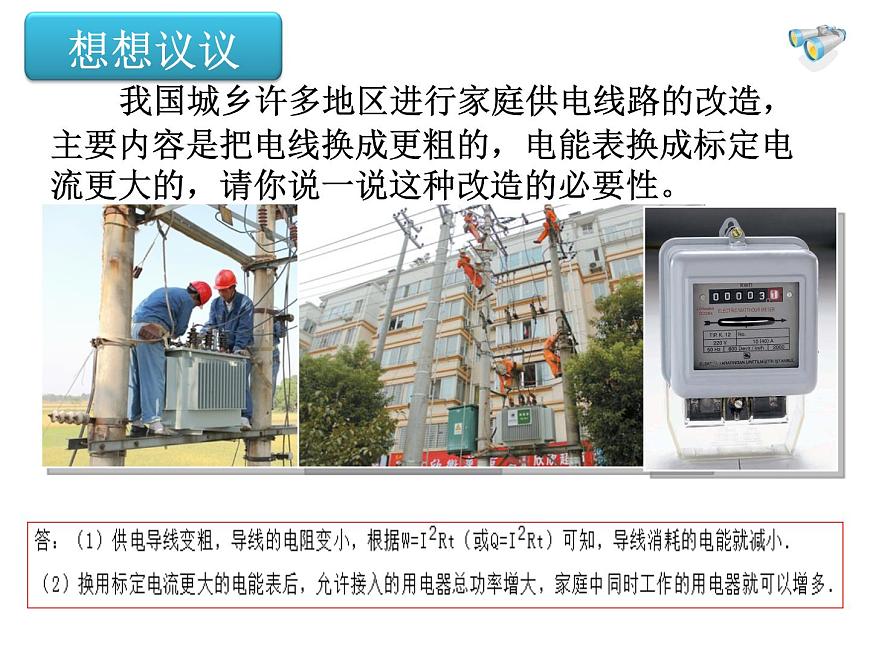

我國城鄉許多地區進行家庭供電線路的改造，主要內容是把電線換成更粗的，電能表換成標定電流更大的，請你說一說這種改造的必要性。

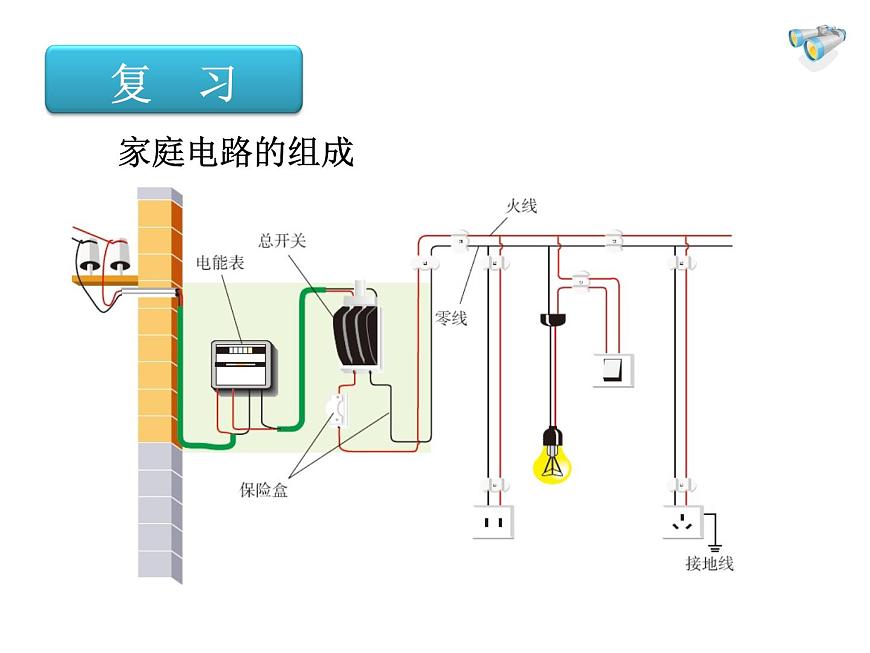

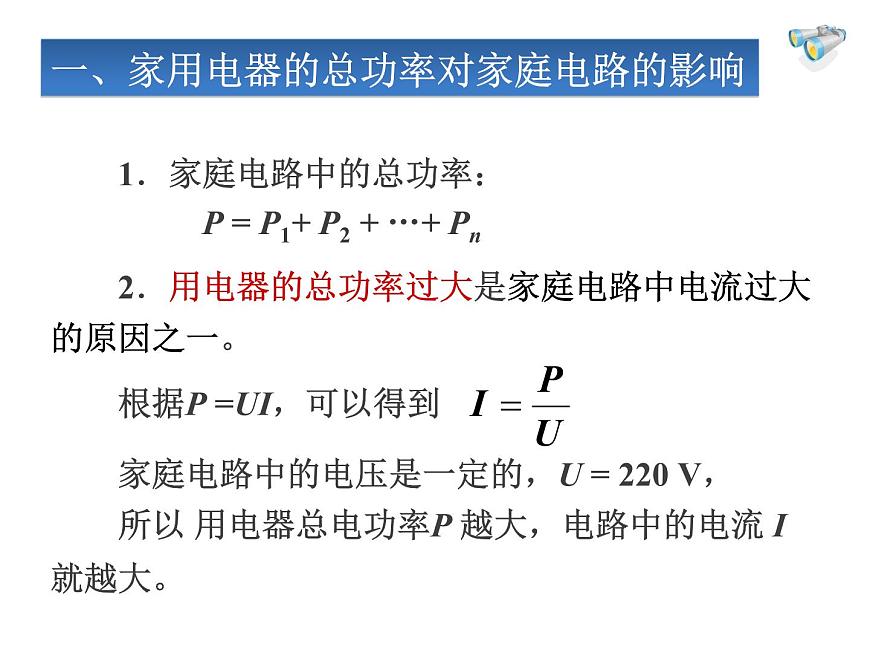

　　根據P =UI，可以得到　　家庭電路中的電壓是一定的，U = 220 V，　　所以 用電器總電功率P 越大，電路中的電流 I 就越大。
　　1．家庭電路中的總功率： P = P1+ P2 + …+ Pn
　　2．用電器的總功率過大是家庭電路中電流過大的原因之一。
一、家用電器的總功率對家庭電路的影響

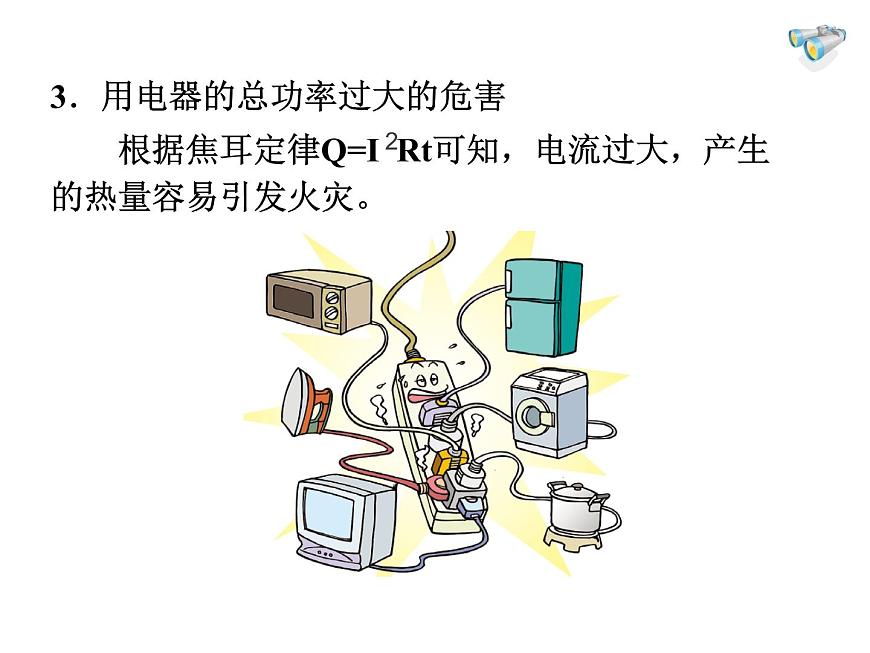

3．用電器的總功率過大的危害
　　根據焦耳定律Q=I Rt可知，電流過大，產生的熱量容易引發火災。

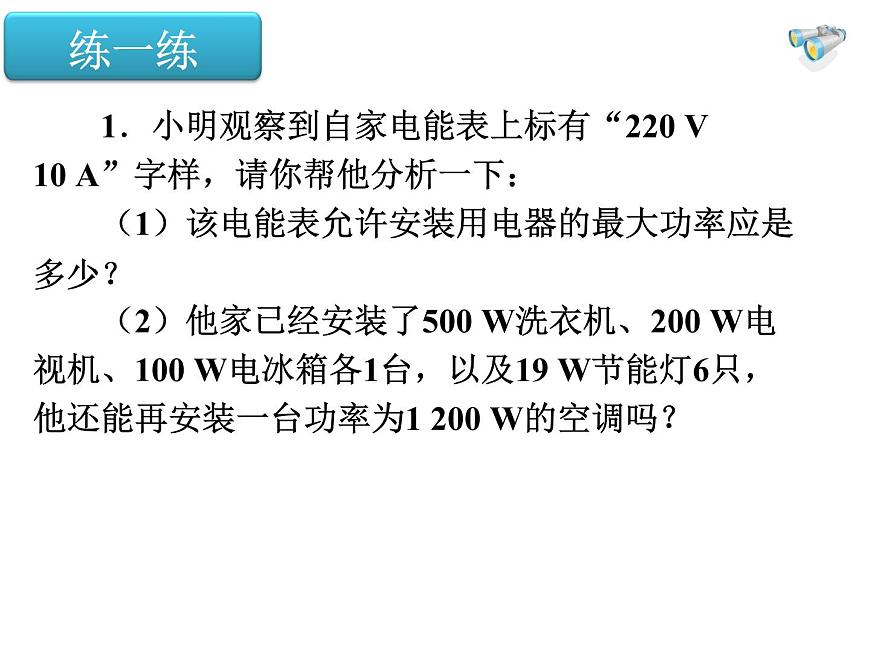

　　1．小明觀察到自家電能表上標有“220 V 10 A”字樣，請你幫他分析一下：　?。?）該電能表允許安裝用電器的最大功率應是 多少？　?。?）他家已經安裝了500 W洗衣機、200 W電 視機、100 W電冰箱各1臺，以及19 W節能燈6只， 他還能再安裝一臺功率為1 200 W的空調嗎？

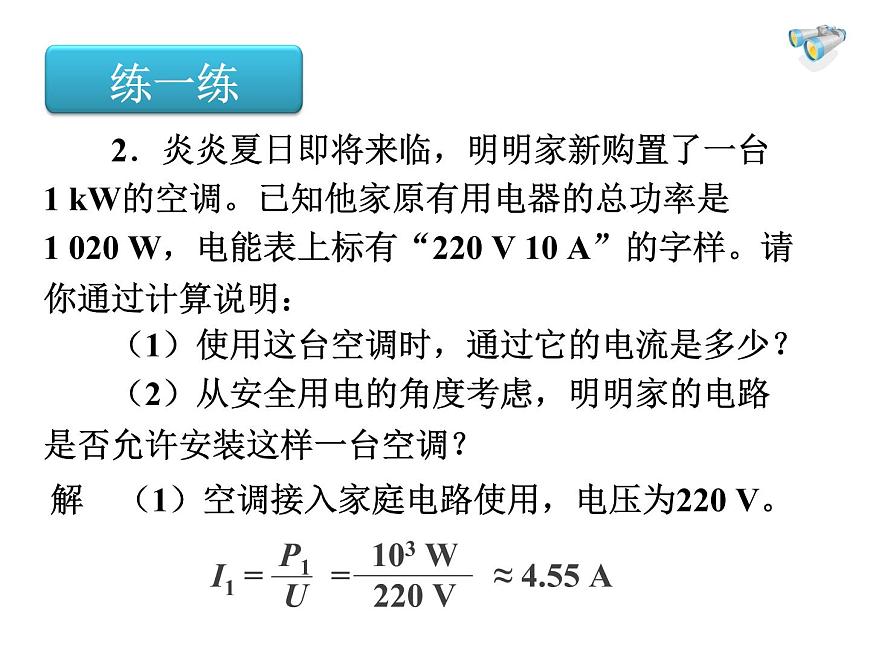

　　2．炎炎夏日即將來臨，明明家新購置了一臺1 kW的空調。已知他家原有用電器的總功率是1 020 W，電能表上標有“220 V 10 A”的字樣。請你通過計算說明：　　（1）使用這臺空調時，通過它的電流是多少？　?。?）從安全用電的角度考慮，明明家的電路是否允許安裝這樣一臺空調？
解?。?）空調接入家庭電路使用，電壓為220 V。
I=I1 +I2=4.55 A+4.64 A=9.19 A
P =P1+P2=1 000 W +1 020 W=2 020 W
　?、?計算用電器的總功率是否超過電能表允許使用的最大功率

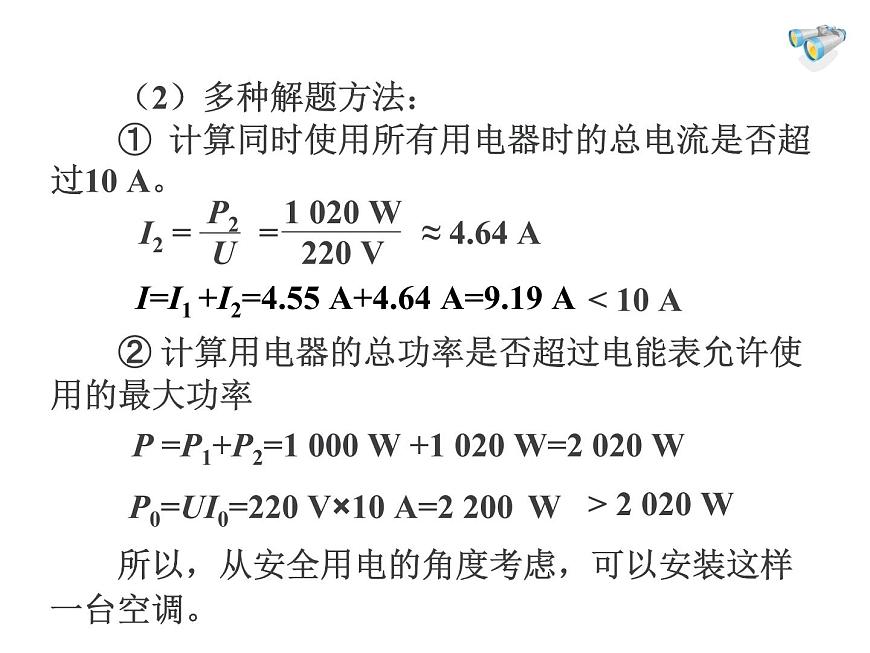

　?。?）多種解題方法：
　?、? 計算同時使用所有用電器時的總電流是否超過10 A。
P0=UI0=220 V×10 A=2 200 W
　　所以，從安全用電的角度考慮，可以安裝這樣一臺空調。
　　有時候家庭電路中用電器的總功率并不是很大，但是也會產生電流過大的現象，你認為原因可能是什么？
二、短路對家庭電路的影響
　　短路是家庭電路中電流過大的另一個原因。
　　你知道形成家庭電路中短路的原因是什么嗎？
　　家庭電路中短路很容易造成火災。
　　由于改裝電路時不小心、或絕緣皮破損或老化等原因使火線和零線直接連通。
　　為了防止電路中電流過大，發生危險，電路中常常要安裝保險絲，以保護用電器或人身安全。
　　1．材料：鉛銻合金　　　　保險絲的電阻率大，熔點低
　　 觀察保險盒和閘刀開關上的保險絲。
　　你知道保險絲是如何起到“保險”作用的嗎？
　　2．電路中電流過大時，保險絲熔斷，自動切斷電路，起到保護作用。
　　3．保險絲應串聯在電路中
　　注意：不能用鐵絲或銅絲作保險絲 。
保險絲（裝在保險盒里）
當電路中有過大電流通過，保險絲上產生較多的熱量，使它的溫度達到熔點而熔斷，自動切斷電路，起到保險作用。
1、保險絲的規格用額定電流來表示
2、保險絲越粗，額定電流和熔斷電流就越大；
3、熔斷電流是額定電流的2倍。
1、我們在選擇熔絲時，應使它的額定電流等于或略大于電路中的最大正常工作時的電流。我們在選擇熔絲時，應使它的熔斷電流與電能表的最大工作電流相當。如10安的電能表應配用熔斷電流為10安的熔絲。
2、電路發生故障有時會導致熔絲熔斷，更換熔絲后，首先應檢查導致熔絲熔斷的原因（電流過大的原因：功率過大；短路．），在排除故障后才能合上閘刀開關，恢復供電。
3、安裝家庭電路中熔絲時，千萬不要用銅絲、鐵絲代替，因為銅絲、鐵絲的熔點高，在電流過大時不易熔斷，起不到保護電路的作用。
家中的保險絲燒斷了，怎么辦？
3、更換相同規格的保險絲
要用相同規格的保險絲更換更不能用鐵絲、銅絲代替保險絲
　　4．新型保險裝置：空氣開關
依據：I=P/U=3500W/220V=16.8A
⑴電能表的參數：220V 20A
保險絲選用額定電流為20A的
②用電器總功率：P=P1+P2+P3+….
保險絲選用額定電流略大于P/220V
　　家庭電路中電流過大的原因有兩個，一是電路發生短路，二是電路中用電器的總功 率過大。
　　保險絲是用電阻比較大、熔點比較低的鉛銻合金制作的。把保險絲或空氣開關接在 電路中，可以保證電路中的電流過大時，自動切斷電路，起到保險的作用。
小芳家中有40W的節能燈兩個,25W的白熾燈兩盞，150W的電視機一臺,650W的洗衣機一臺，她家用的電能表允許通過的最大電流為5A。小芳家的用電器可以同時使用嗎?若再購置一個700W的電飯鍋,可以同時使用嗎？
1.小明同學寒假在家看電視時，為了取暖，便將一個電暖氣拿出來。當他將插頭插入插座中時，聽到“啪”的一聲，同時從插座中冒出一股黑煙，電視機和電燈也都熄滅……這個現象會導致的結果是( )A.電視機燒壞了 B.電暖氣燒壞了C.空氣開關斷開了 D.燈絲燒斷了
2、保險絲是用 的鉛銻合金制作的，是根據電流的 效應工作的。保險絲要 聯在 線上。選擇保險絲時應是它的 電流等于或稍大于電路中的 電流。保險絲越粗它的額定電流越 ，不能用 代替保險絲。3、電路中電流過大使保險絲熔斷的原因是： 和 。
4、選擇保險絲時不能太粗也不能太細，如果太粗，造成的后果是： 如果保險絲太細，造成的的后果是：因此要根據電路的情況選擇合適的保險絲。
電流超過規定值時保險絲也不熔斷對電路起不到保護的作用
電流稍微增大保險絲就要熔斷，不能保證用電器正常工作
5、把一根3A和5A的保險絲串聯起來當作一根保險絲使用時，當電流過大時，斷的是哪根保險絲？（ ）A．3A的 B．5A的 C．兩根都會熔斷 D．兩根都不會熔斷
6．教學樓安裝了40W的電燈30盞，現在電路上的保險絲斷了，而備用的只有額定電流為3A的保險絲，那么比較合適的做法是（ ）．A．用一根湊合使用B．將兩根并聯使用C．將兩根串聯使用D．用一根銅電線代替
