人教版九年級全冊第1節 家庭電路說課ppt課件

這是一份人教版九年級全冊第1節 家庭電路說課ppt課件，共24頁。PPT課件主要包含了短路對電流的影響，短路的危害，短路的原因，保險絲，電流的熱效應，空氣開關等內容，歡迎下載使用。

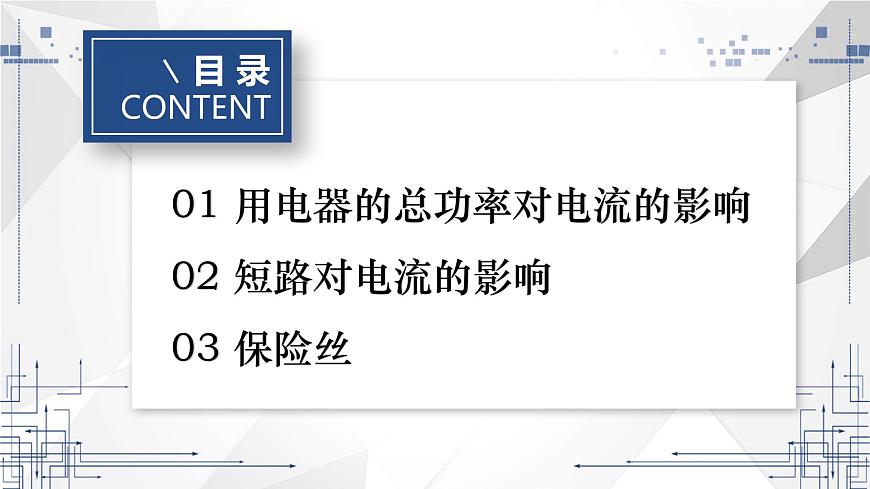

01 用電器的總功率對電流的影響02 短路對電流的影響03 保險絲
用電器的總功率對電流的影響
用電器總功率過大是家庭電路中電流過大的原因之一。

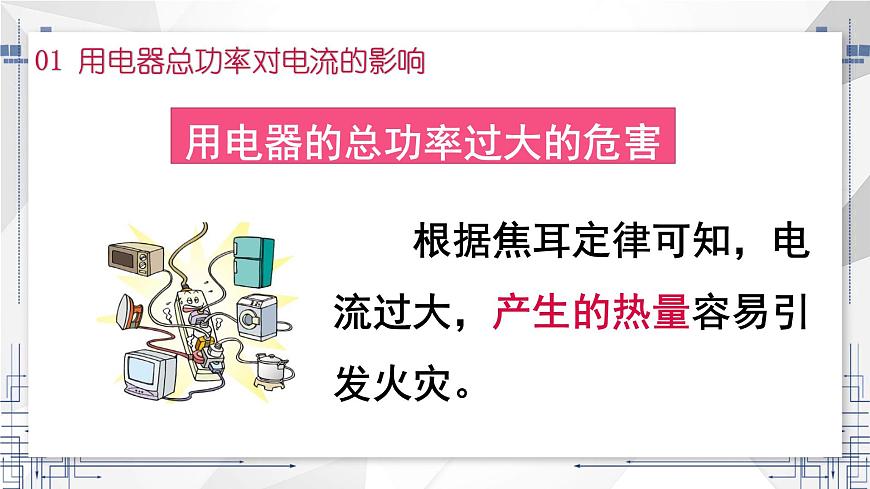

用電器的總功率過大的危害
　　根據焦耳定律可知，電流過大，產生的熱量容易引發火災。

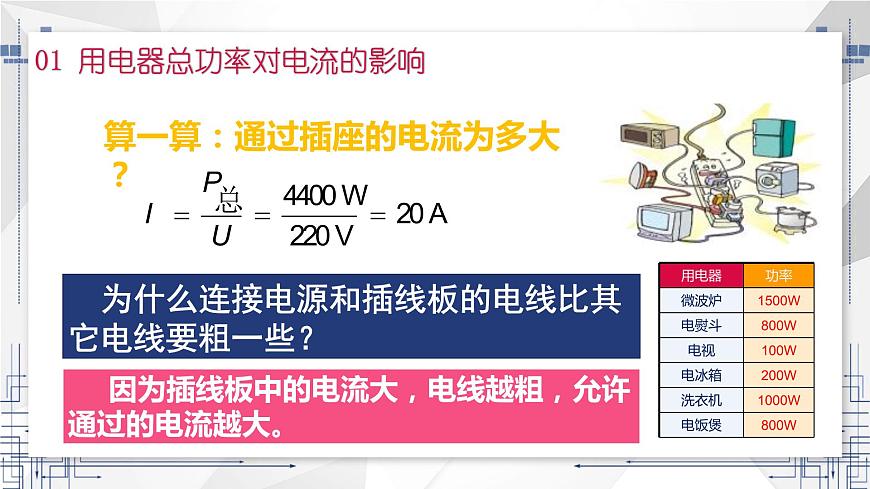

算一算：通過插座的電流為多大？
為什么連接電源和插線板的電線比其它電線要粗一些？
因為插線板中的電流大，電線越粗，允許通過的電流越大。

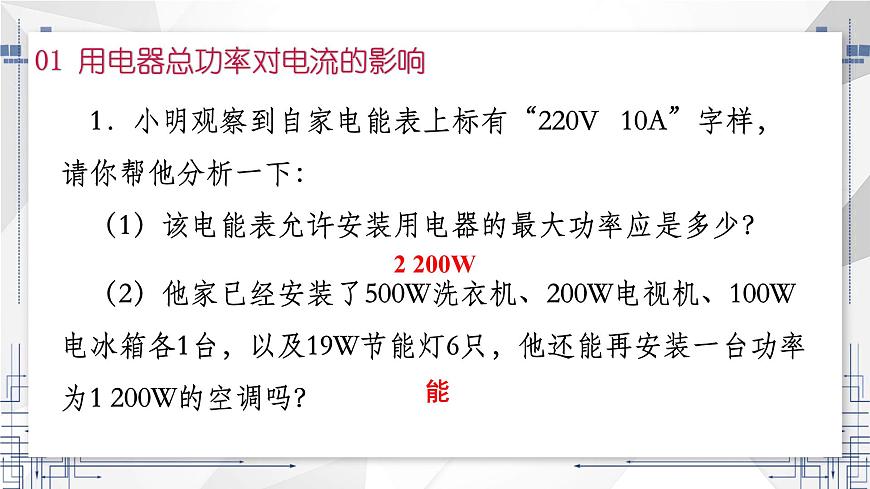

　1．小明觀察到自家電能表上標有“220V 10A”字樣，請你幫他分析一下：　（1）該電能表允許安裝用電器的最大功率應是多少？　 （2）他家已經安裝了500W洗衣機、200W電視機、100W電冰箱各1臺，以及19W節能燈6只，他還能再安裝一臺功率為1 200W的空調嗎？
商場中，一位顧客和一位賣微波爐的售貨員出現了不同意見。售貨員說，微波爐很省電，用它加熱食品花不了多少電費；顧客說，微波爐很費電，他家的微波爐常?！盁ｋU”。他們各是從什么角度說的？應該怎樣用科學術語表達他們的意思？你能解決他們的矛盾嗎？
答：售貨員說的“省電”指的是電能，加熱時間短，消耗的電能比其它加熱設備少；顧客說的“費電”指的是電功率，因為微波爐的功率很大，在工作時電流很大，很容易超過保險絲的額定電流而造成保險絲熔斷。
火線和零線直接連在一起，電流不經過用電器而直接構成回路
由焦耳定律Q=I2Rt知,在電阻R和通電時間一定時,導線上產生的熱量非常多,使導線的溫度急劇升高,所以很容易造成火災。
（2）線路老化，絕緣層破壞而造成短路。
（1）改裝電路時不小心使火線和零線直接連通。
（3）電器進水造成短路。
1.作用：電流過大時，保險絲由于溫度升高而熔斷，自動切斷電路，起到保護作用。
電阻率大，熔點低的鉛銻合金。
現在新建居民樓電路中的保險裝置一般采用________。空氣開關安裝在電能表后，當電路中的電流過大時，空氣開關自動斷開，切斷電路，俗稱______。
1.（2019 云南昆明市）如果家庭電路中發生短路，那么（ ）用電器仍然正常工作燈泡燒壞C. 電燈發暗D. 保險絲燒斷
