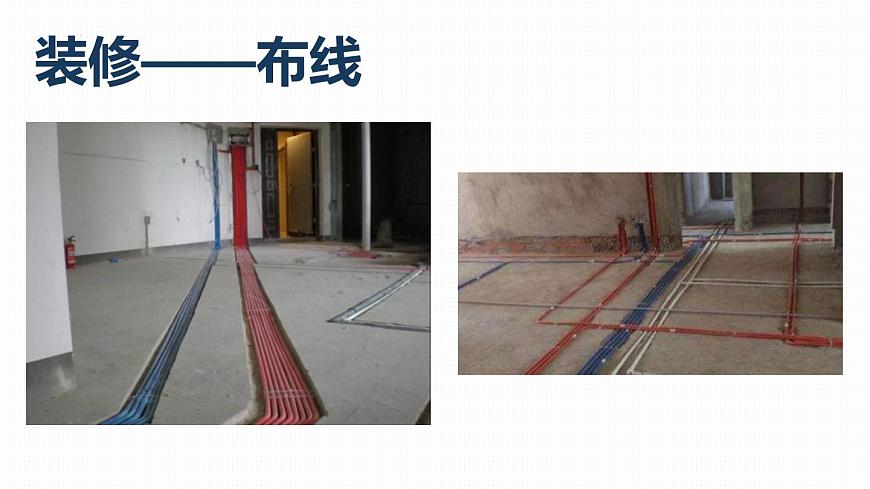

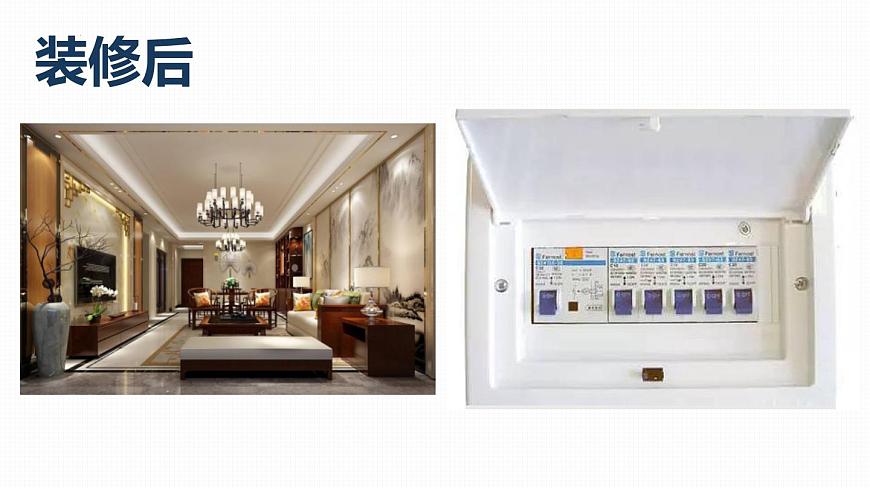

這是一份人教版（2024）九年級全冊第1節 家庭電路說課課件ppt，共20頁。PPT課件主要包含了裝修布線，裝修后，PARTONE，家庭電路的組成，串聯在干路上，火線和零線，PARTTWO，進戶線，火線端線，火線和零線區別等內容，歡迎下載使用。

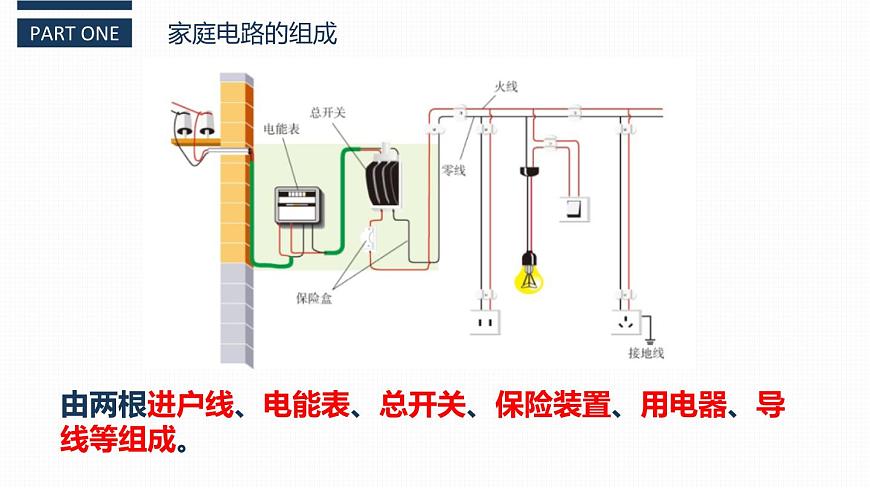

由兩根進戶線、電能表、總開關、保險裝置、用電器、導線等組成。

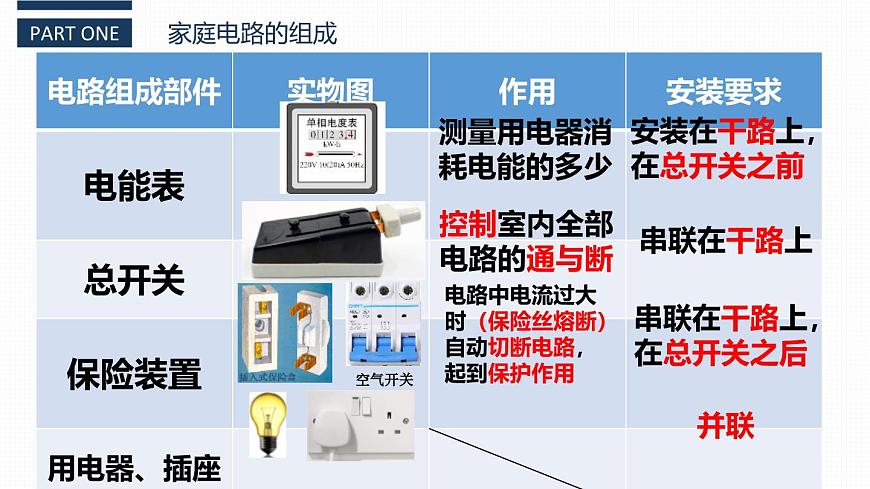

測量用電器消耗電能的多少
安裝在干路上，在總開關之前
控制室內全部電路的通與斷
電路中電流過大時（保險絲熔斷）自動切斷電路，起到保護作用
串聯在干路上，在總開關之后
家庭電路的組成——即時訓練

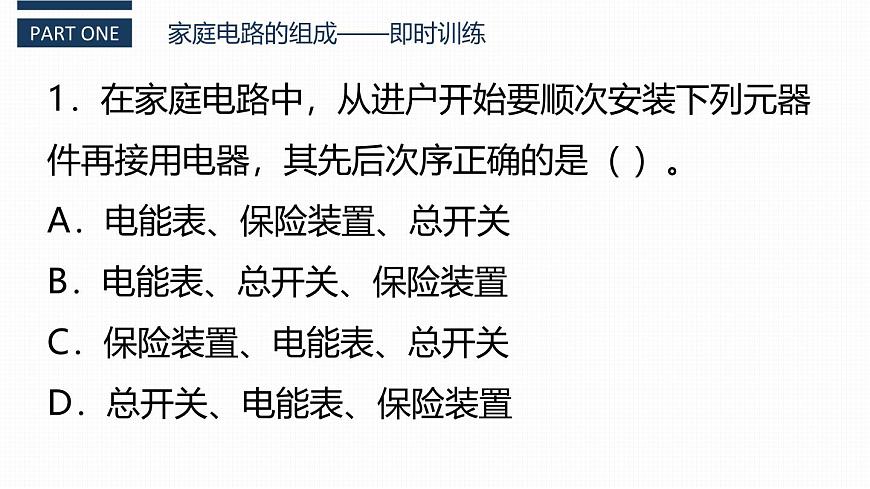

1．在家庭電路中，從進戶開始要順次安裝下列元器件再接用電器，其先后次序正確的是（ ）。A．電能表、保險裝置、總開關 B．電能表、總開關、保險裝置C．保險裝置、電能表、總開關 D．總開關、電能表、保險裝置

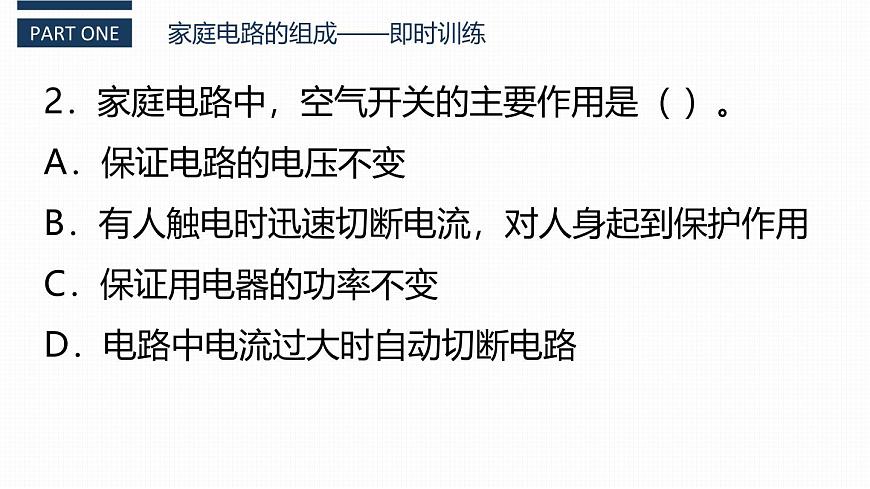

2．家庭電路中，空氣開關的主要作用是（ ）。A．保證電路的電壓不變B．有人觸電時迅速切斷電流，對人身起到保護作用C．保證用電器的功率不變D．電路中電流過大時自動切斷電路

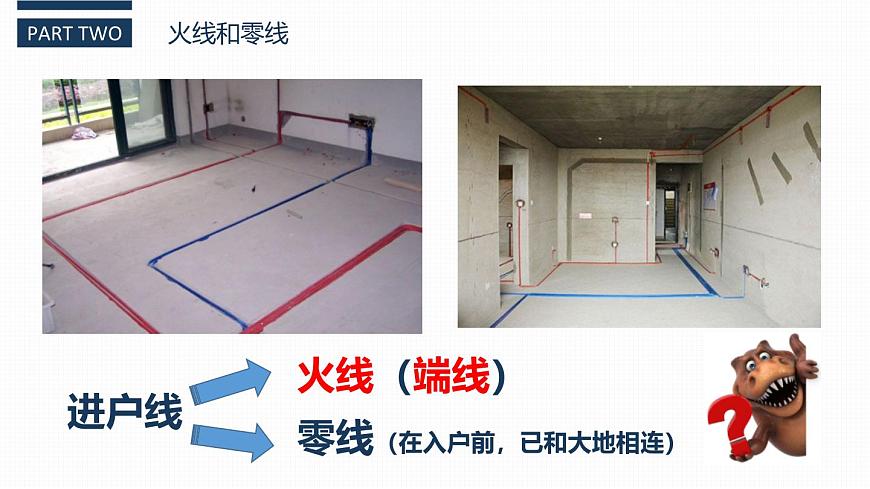

零線（在入戶前，已和大地相連）
手指按住筆卡，用筆尖接觸被測的導線，若是火線，氖管就會發光。
若被測導線是火線，電流經過筆尖、電阻、氖管、彈簧，再經過人體、大地，流到零線，構成回路，氖管發光。
使用時，手指千萬不能碰到筆尖。
火線與零線——即時訓練
1.如圖所示，是使用測電筆來辨別家庭電路中的火線與零線的示意圖，其中，測電筆使用正確的是（ ）
地線與用電器外殼連接。若用電器外殼帶電，電流就會流入大地，不對人造成傷害。
在新建的樓房里，在家庭電路中還會安裝漏電保護器（如圖）。如果站在地上的人不小心接觸了火線，電流經過人體流入大地，這時，漏電保護器會迅速切斷電流，對人起到保護作用。
　　1．家庭電路由進戶線、電能表、總開關、保險裝置、用電器、導線等組成，了解各部分的作用。
　　2．用試電筆可以辨別火線和零線，了解三線插頭的使用與漏電保護器的作用。
任務一：請第1、2名的小組完成。任務二：請第3、4、5名的小組完成。任務三：請第6、7、8名的小組完成。
　　空氣開關和漏電保護器在電路中分別起什么作用？這樣安裝有什么好處？
把帶有開關的電燈、三孔插座正確地連入家庭電路中
