物理九年級全冊第十九章 生活用電第1節 家庭電路評課課件ppt

這是一份物理九年級全冊第十九章 生活用電第1節 家庭電路評課課件ppt，共17頁。PPT課件主要包含了學習目標等內容，歡迎下載使用。

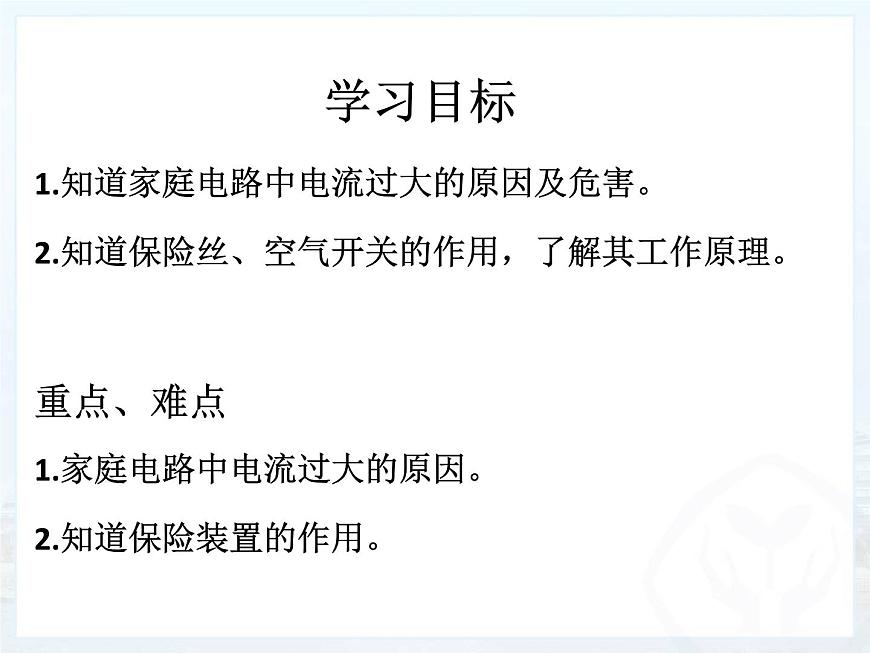

學習目標
1.知道家庭電路中電流過大的原因及危害。2.知道保險絲、空氣開關的作用，了解其工作原理。重點、難點1.家庭電路中電流過大的原因。2.知道保險裝置的作用。

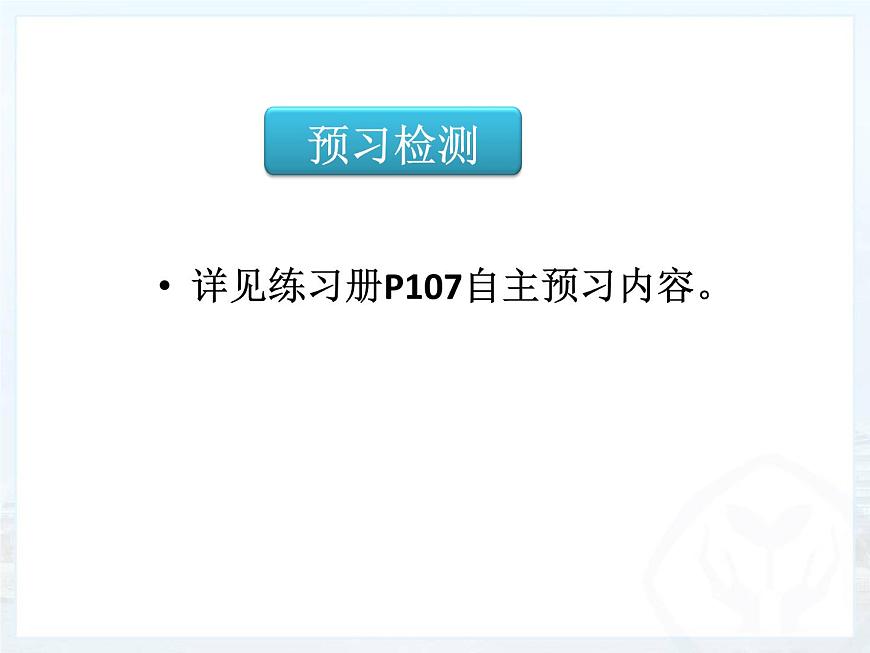

詳見練習冊P107自主預習內容。
請同學們幫老師計算出家里的總功率有多大？
解：總功率 P總=P燈+P電視+P空調=40w+160w+1000w=1200w

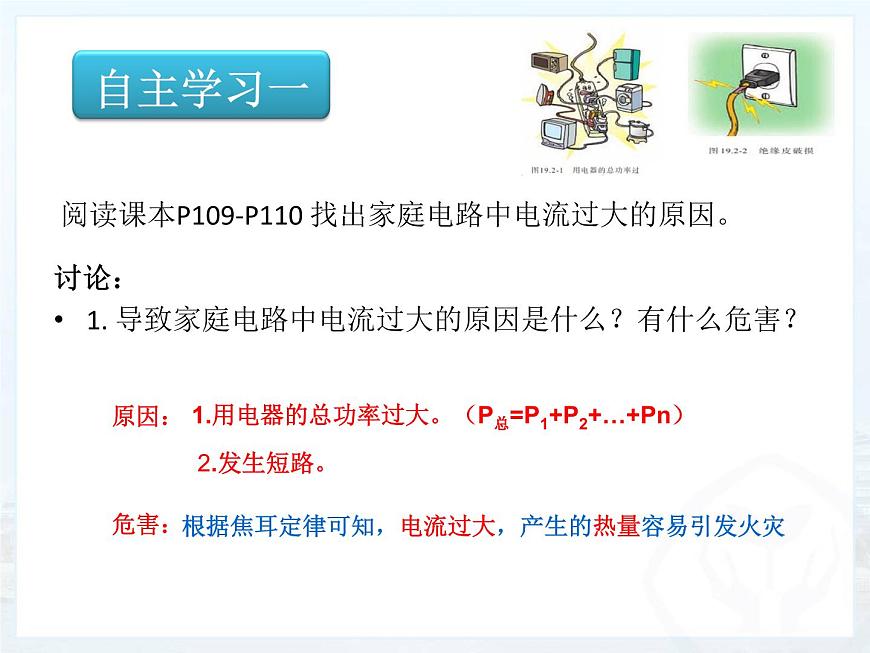

閱讀課本P109-P110 找出家庭電路中電流過大的原因。討論：1. 導致家庭電路中電流過大的原因是什么？有什么危害？
1.用電器的總功率過大。（P總=P1+P2+…+Pn）
根據焦耳定律可知，電流過大，產生的熱量容易引發火災

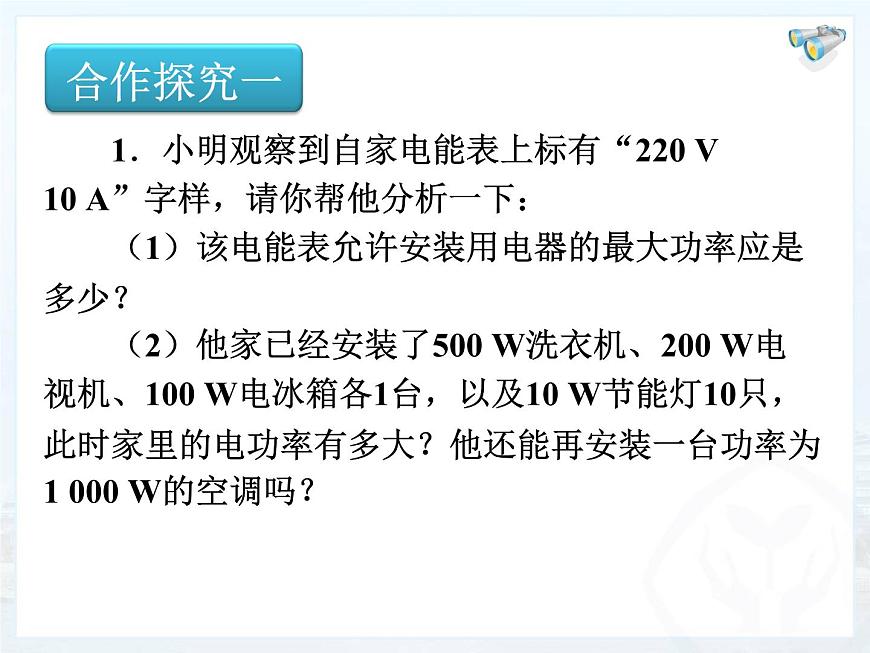

　　1．小明觀察到自家電能表上標有“220 V 10 A”字樣，請你幫他分析一下：　?。?）該電能表允許安裝用電器的最大功率應是 多少？　　（2）他家已經安裝了500 W洗衣機、200 W電 視機、100 W電冰箱各1臺，以及10 W節能燈10只， 此時家里的電功率有多大？他還能再安裝一臺功率為1 000 W的空調嗎？

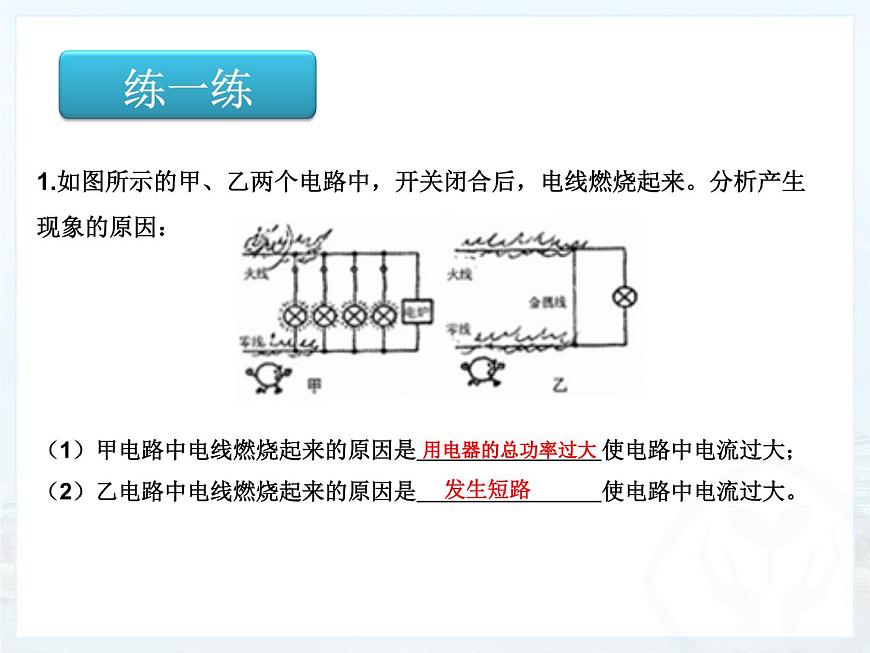

1.如圖所示的甲、乙兩個電路中，開關閉合后，電線燃燒起來。分析產生現象的原因： ???????????????????????? （1）甲電路中電線燃燒起來的原因是?????????????? ?????????使電路中電流過大； （2）乙電路中電線燃燒起來的原因是???????????? ???????????使電路中電流過大。

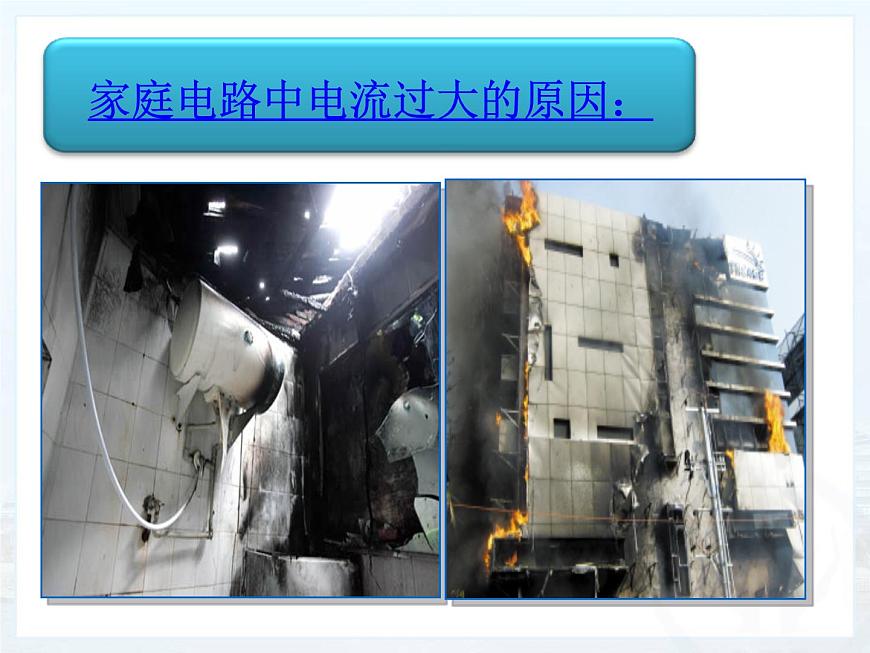

請仔細觀察： 家庭電路中電流過大的原因及保險絲的作用
閱讀課本P111，保險絲的作用并思考以下問題：5.家庭電路中,保險絲是由電阻　 熔點　 的 　合金制成。6.作用：(1)I實___I額,保險絲正常通電。(2) I實>I額,保險絲迅速熔斷,自動_____電路,從而起到保護作用。7.為什么不能用銅絲、鐵絲等替代保險絲接入電路?8.在家庭電路中,起到與保險絲相同作用的新型保險裝置是 。
答：因為銅絲、鐵絲的電阻小，熔點高。當電流過大時不會熔斷，起不到保護電路的作用。
小組討論：家里的保險絲燒斷了，怎么辦?請寫出步驟：步驟：1.斷開家中的總開關。 2.查找并排除故障。 3.更換相同規格的保險絲。 4.合上總開關。注意：不能用銅絲、鐵絲代替保險絲。
一、家庭電路中電流過大的原因：
1.用電器的總功率過大（P=P1+P2+…+Pn）。2.發生短路。
保險絲是利用電阻大、熔點低的鉛銻合金制成的。把保險絲或空氣開關接在電路中，可以保證電路中的電流過大時，自動切斷電路，起到保險的作用。
1.家庭電路中安裝保險絲它的作用是(　　)A.當電壓過高時自動切斷電路B.當發生觸電時自動切斷電路C.當用電器發生漏電時自動切斷電路D.當電路中電流過大時自動切斷電路2.暑期,小明同學家新裝了一臺3 kW的空調機,試用了一會兒,家中突然停電,檢查發現保險絲斷了。導致上述故障的原因可能是(　　)A.插頭和插座接觸不良B.電路中用電器的總功率過大C.空調機內部斷路D.控制空調機的開關短路
3.家庭電路中,已有兩盞燈正常發光,如果再使用一個電熨斗,則該電路的(　　)A.總電流變大　　　　　　 B.總電壓變大C.總功率變小 D.總電阻變大
完成南方新中考P108-109《課堂練習、課時達標》
　　5．炎炎夏日即將來臨，明明家新購置了一臺1 000W的空調。已知他家原有用電器的總功率是1 020 W，電能表上標有“220 V 10 A”的字樣。請你通過計算說明：　?。?）使用這臺空調時，通過它的電流是多少？　?。?）從安全用電的角度考慮，明明家的電路是否允許安裝這樣一臺空調？
解?。?）空調接入家庭電路使用，電壓為220 V。
