3.三線插頭和漏電保護器
我們家中的空調、電視、電冰箱、手機、電飯鍋、熱水壺、洗衣機、電腦……都離不開電，電是怎樣送到家，又怎樣分配到用電器的？
我們家里用的電是怎樣從電廠輸送進來，又怎樣提供給用電器的？

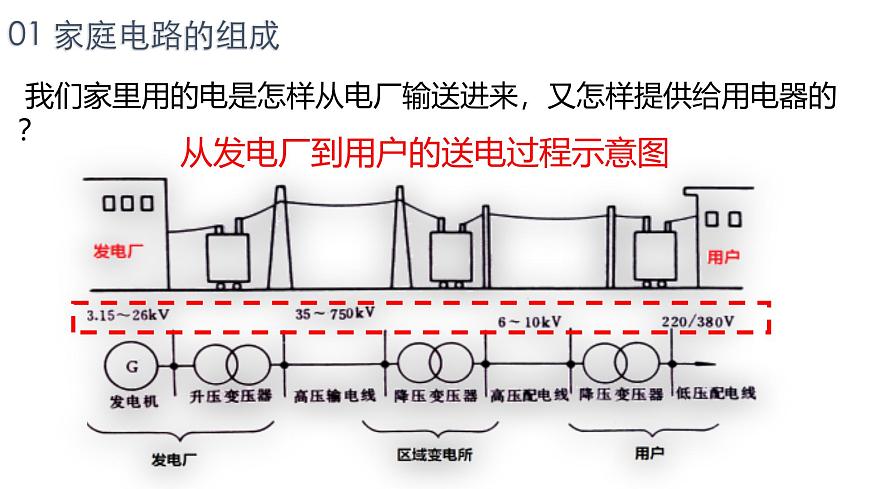

從發電廠到用戶的送電過程示意圖

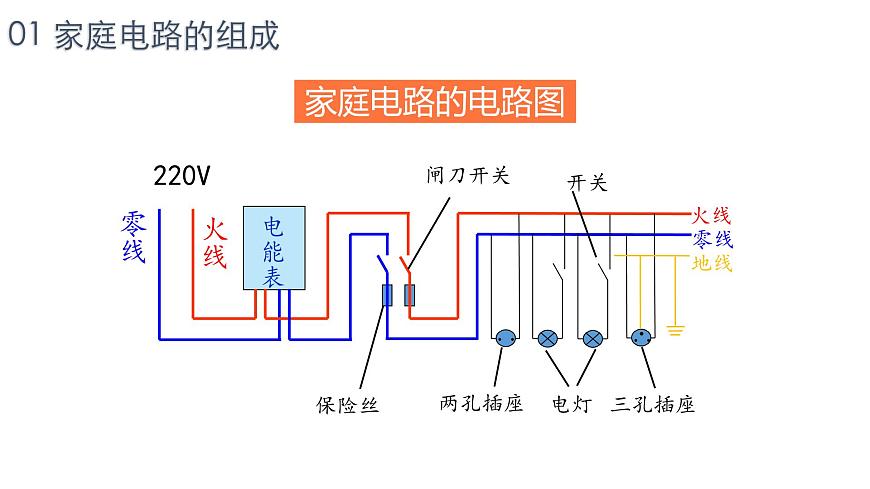

由______、______、______、_______、用電器、導線等組成。

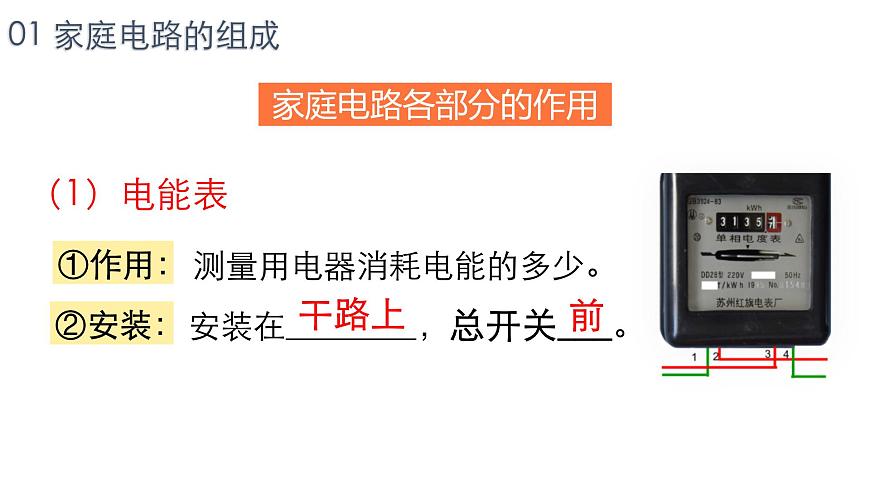

測量用電器消耗電能的多少。
安裝在________，總開關___。
串聯在干路中，接在電能表____；
（3）保險裝置-----熔絲
電路中電流過大時，保險絲_____，自動切斷電路，起到_________。
由電阻率_____、熔點_____的鉛銻合金制成。 不能用____________代替。
選用額定電流_____________最大的工作電流規格的保險絲。
接在總開關______。
①作用：電路中電流過大時，空氣開關________，切斷電路，俗稱____。
（4）保險裝置-----空氣開關
②安裝：家庭電路的干路上，電能表______。
1.（2019年天津市）圖中的家庭電路元件，連接順序正確的是（ ）
①端線——火線（ L ） ②零線N（零線），和大地相連。
用電器與零線、火線的連接
（1）各用電器（插座）_____在電路中。
（2）控制用電器的開關要連接在_____線上。
氖管中充有稀薄的氖氣，兩端是兩個金屬電極。當電極間的電壓達到一定值時，氖氣會導電。當電流從一個電極流到另一個電極時，氖氣會發光。
如果試電筆的氖管發光，則被測導線是______；如果試電筆的氖管不發光，則被測導線是______。
為什么手觸筆尾金屬體時氖管會發光，而人不會觸電呢？
驗電筆的電路中串聯一個幾兆歐的電阻. 筆尖接觸火線時，220V的電壓加在測電筆和人體構成的串聯電路上，通過氖管和人體的電流等于 ： ,這個電流可以使氖管發光，但對人體是沒有危害的.
1.[2018·巴彥淖爾]如圖所示家庭電路中，當開關S閉合后，燈泡L不亮，用試電筆測試c、d兩點時，氖管都發光，測試a、b兩點時，只有a點氖管發光，則故障可能是( )
A．b、c之間某處斷路 B．a(chǎn)、d之間某處斷路C．火線與零線短路D．電燈的燈絲斷了
2.怎么將燈泡連進電路？
三孔插座：左零（N）右火（L） 中接地（E）
根據你的觀察與了解，什么樣的用電器要用三腳式插頭呢？
大功率、金屬外殼用電器要用三腳式插座，如電飯煲、空調、冰箱、洗衣機等。
其中一條接火線，標有“L”；一條接零線，標有“N”；第三條標有“E”，和用電器的金屬外殼相連，其作用是萬一用電器的外殼和電源火線的絕緣損壞，使外殼帶電，電流流入大地，不致對人體造成傷害。
當用電器漏電，金屬殼上就有220V的電壓. 人觸及它時，電流就會通過人體進入大地，發生觸電事故.若外殼接地，電流就會經接地線進入大地，就不再有電流流經人體.
插插頭時可以先______，拔插頭時可以后______。(填“接地”、“離地”)
三腳插頭中，上腳為什么較長？
(1)作用：當有電流經過人體流入大地時，漏電保護器會迅速_________，對人身起保護作用。
(2)漏電保護器是通過檢測電路中___________________________來控制開關的。
零線和火線中電流大小差異
空氣開關和漏電保護器在電路中分別起什么作用？
（1）空氣開關是電路中______________自動斷開電路。漏電保護器是_________________自動斷開電路。
（2）空氣開關保護_________，漏電保護器保護_____。兩者作用不一樣，不能相互替代。
1、(2019 山東泰安市).關于家庭電路和安全用電，下列說法正確的是（　　）A．家庭電路中，開關一定要接在燈泡和零線之間B．使用測電筆時，手指不要按住筆尾的金屬體C．電冰箱必須使用三孔插座D．家庭電路中漏電保護器跳閘，一定是電路中出現了短路
2．[2019·山東德州]小明同學設計的家庭電路如圖所示，其中設計正確的是( )
3．[2018·內蒙古鄂爾多斯]請用筆畫線代替導線，將圖中的電燈、開關和插座(插座準備接大功率用電器)接入家庭電路中。 ??????????
2．[2017·安徽]如圖是安裝了漏電保護器的家庭電路。當漏電保護器檢測到通過圖中A、B兩處的電流不相等(即發生漏電)時會迅速切斷電路，從而起到保護作用，甲、乙兩處分別裝用電器和開關。對此電路，下列說法正確的是( ) ????????????
