初中物理滬科版（2024）九年級全冊第十六章 電流做功與電功率第三節 測量電功率課時練習

這是一份初中物理滬科版（2024）九年級全冊第十六章 電流做功與電功率第三節 測量電功率課時練習，共42頁。試卷主要包含了單選題，實驗題等內容，歡迎下載使用。
一、單選題
1．在“測量小燈泡的電功率”實驗中，閉合開關后，燈泡正常發光，如果小燈泡的燈絲斷了，會出現下列哪一種現象（ ）
A．電流表的指針滿偏B．電壓表的示數接近電源電壓
C．電壓表的指針不偏轉D．滑動變阻器可以改變電壓表的示數
2．測量小燈泡電功率的電路圖如圖所示，電源電壓恒為6V，電流表量程0～0.6A，電壓表量程0～3V，滑動變阻器規格“16Ω 1A”，小燈泡規格“2V 1W”，若不考慮小燈泡阻值隨溫度的變化，小燈泡兩端電壓不允許超過額定值，閉合開關，下列說法正確的是（ ）
A．滑片向右滑動，電流表示數變小，電壓表示數變大
B．電流表的示數允許變化范圍是0.3～0.6A
C．滑動變阻器的阻值允許調節的范圍是8～16Ω
D．電路的最大電功率是3.6W
3．下列實驗中多次測量的目的與其它三個實驗不同的是（ ）
A．“伏安法”測電阻的實驗中，移動滑動變阻器多次測量
B．探究動滑輪機械效率的實驗中，改變鉤碼的數量多次測量
C．測量小燈泡的功率實驗中，移動滑動變阻器多次測量
D．探究串聯電路電壓特點的實驗中，換用不同的小燈泡多次測量
4．小燈泡的額定電壓已知、定值電阻R0的阻值已知，小明設計了四種不同的方案打算測量小燈泡的額定功率，在電路不能重新拆接的條件下，其中不能夠測出小燈泡額定功率的是（ ）
A．B．
C．D．
5．為了測量一只額定電壓為2.5V的小燈泡的額定功率，某同學設計了如圖所示的電路，實驗中電源電壓3V保持不變，閉合開關，調節滑動變阻器，得到的實驗數據如下表。下列說法正確的是（ ）
A．多次實驗的目的是減小誤差
B．第4次實驗數據是錯誤的
C．實驗完畢斷開開關，小燈泡的電阻可能是“1.2Ω”
D．第1、2兩次實驗，滑動變阻器接入電路電阻的改變量ΔR1小于小燈泡的電阻改變量ΔR2
6．為測定小燈泡的功率，小明用電壓恒為3伏的電源、標有“2.5V 0.3A”的小燈泡、最大阻值為10歐的滑動變阻器等器材，按如圖所示電路進行實驗。閉合開關后，移動滑動變阻器的滑片，使小燈泡兩端電壓依次為2伏、2.5伏和3伏，記錄并分析相關數據。忽略燈泡電阻變化，下列關于滑動變阻器功率P1與電路總功率Pa依次變化的分析，正確的是（ ）
A．P1依次增大，Pa依次增大B．P1依次增大，Pa依次減小
C．P1依次減小，Pa依次增大D．P1依次減小，Pa依次減小
二、實驗題
7．在“測定小燈泡的電功率”的實驗中，電源電壓為6V，小燈泡L的額定電壓為2.5V，電阻大約為10Ω左右，可供選用的滑動變阻器R1和R2的最大阻值分別為10Ω、50Ω。
（1）圖甲是實驗電路圖，圖乙是他的實物連接圖，接線過程中有一處連接錯誤，請?jiān)阱e(cuò)誤的接線上打“×”并用筆畫線代替導線進行改正，要求改正后滑動變阻器接入電路的阻值最大______；
（2）該實驗中應該選用的滑動變阻器是______（填“R1”或“R2”）；
（3）實驗中使用的器材完好，將電路正確連接后，閉合開關，發現小燈泡不亮，但電流表有示數，接下來應進行的______；
（4）若考慮電流表和電壓表的電阻對實驗結果的影響，小燈泡電功率的測量值______真實值（填“大于”、“等于”或“小于”）。
8．在“測量小燈泡的電功率”實驗中，可選擇的器材有：電壓恒為4.5V的電源 額定電壓為2.5V的小燈泡（阻值約為10Ω）電流表（0～0.6A，0～3A），電壓表（0～3V，0～15V），滑動變阻器R1，開關和導線若干，實驗步驟如下：
（1）請用筆畫線表示導線將圖甲的電路連接完整，使滑片向右移動時小燈泡變亮。( )
（2）連接好電路，正確操作，移動滑動變阻器的滑片P，王雁發現燈泡忽亮忽暗，則故障可能是___________；
A．滑動變阻器滑片接觸不良
B．小燈泡短路
C．滑動變阻器短路
D．滑動變阻器斷路
（3）故障排除后，王雁移動滑片P，當電壓表的示數為2V時，滑動變阻器應向___________（選填“左”或“右”）移動，使電壓表的示數為額定電壓，此時電流表示數如圖乙所示，則小燈泡的額定電功率為___________W。
9．在測定“小燈泡額定電功率”的實驗中，小紅所在的實驗小組用的電源電壓為6V，小燈泡的額定電壓為2.5V、電阻約為10Ω，所用滑動變阻器R（20Ω 1A）。他們所設計的實驗電路如圖甲所示。
（1）請你用筆畫線代替導線，將實物電路甲補充完整（導線不能交叉）___________ ；
（2）小華按照電路圖進行連接，當他剛把最后一根導線連接好，小燈泡就立刻發光了。出現這種現象，是由于在連接電路前___________；
（3）小華按規范要求重新連接好電路，閉合開關后，發現電流表和電壓表的示數很小，燈泡不發光，原因是______；
（4）小紅同學閉合開關，移動滑片P到某一位置時，電壓表的示數如圖乙所示為___________V；若她想測量小燈泡的額定功率，應將圖甲中滑片P向___________（選填“左”或“右”）端移動，使電壓表的示數為2.5V；
（5）小紅同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I﹣U圖像，根據圖像信息，計算出小燈泡的額定功率是___________W；
（6）利用所測數據計算小燈泡正常發光時的電阻為___________Ω；在多次測量中還發現：當電壓表的示數增大時，電壓表與電流表的示數之比在增大，造成這一現象的原因是___________。
10．在“測量額定電壓為2.5V的小燈泡的電阻”的實驗中：
（1）實驗小組連接了如圖甲所示的電路，同組的小明發現電路有一根導線連接有誤，請你在這根導線上打“×”，并用筆畫線代替導線，畫出正確的連線；( )
（2）排除故障后，移動滑片至某一位置時電壓表的示數為2.2V，為使小燈泡正常發光，應將滑片向___________（選填“左”或“右”）移動；
（3）小明根據測出的數據在圖乙中畫出了小燈泡電流隨電壓變化的關系圖像。小燈泡正常發光時的電阻為___________Ω。小明分別求出不同電壓下小燈泡的電阻，然后求出電阻的平均值，他的這種做法___________（選填“合理”或“不合理”）；
（4）小明發現，還可以利用這些實驗器材測量小燈泡的電功率，經過以上實驗測得小燈泡的額定功率為___________W，小燈泡的亮度與___________有關；
（5） 另一組小雨在沒有電流表的情況下用圖丙所示的電路測R2的阻值，其中R是電阻箱（阻值可調、可讀），請幫助她完成實驗步驟：
①只閉合開關S1、S3，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出電壓表讀數為U1，讀出電阻箱的讀數為R；
②只閉合開關___________，保持滑動變阻器的滑片位置及電阻箱的阻值不變，讀出電壓表讀數為U2；
③則R2=___________（用U1、U2、R表示）。若步驟②中，不小心將滑片向右移動了少許，其它操作正確，則測得R2的阻值比真實值偏___________（選填“大”或“小”）。
11．一只小燈泡的額定電壓為2.0V，正常發光時的電阻約為8Ω。小明想測量這個小燈泡的額定功率，實驗室中有如下器材：一個電壓表、一個電流表、一個開關，電源A電壓為6V，電源B電壓為3V、滑動變阻器規格10Ω 2A，導線若干。
（1）為保證實驗順利進行，本實驗應該選擇 ___________（選填“A”或“B”）規格的電源。連接電路時開關應 ___________；
（2）如圖是小紅測量小燈泡L1額定功率的實物電路圖（不完整），請用筆畫線代替導線將實物電路圖甲連接完整，要求：滑動變阻器的滑片P向左移動時，電壓表示數變大；___________
（3）正確連接電路后，閉合開關，移動滑片，發現燈泡L1不亮，電流表有示數，電壓表無示數，則故障可能是 ___________。更正錯誤后，小明調節滑動變阻器滑片位置直到電壓表讀數為2.0V，小燈泡正常發光，此時電流表示數如圖乙，則小燈泡的額定電流為 ___________A，小燈泡的額定功率為 ___________W。
12．小紅在測量小燈泡的電功率實驗中，選用的小燈泡標有“2.5V”字樣。
（1）正確連接好電路后，閉合開關，發現小燈泡不亮，電流表無示數，而電壓表示數幾乎等于電源電壓，則可能的故障是_____；
（2）故障排除后，移動滑動變阻器使小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡的額定功率為_____；
（3）小紅還設計出了只有電流表沒有電壓表時測量小燈泡電功率的方法，其電路圖（如圖丙所示），已知R0＝5Ω，此方案最關鍵的一步是必須調節變阻器滑片，使電流表A2的示數為_____A時，再讀出電流表A1的示數，才能算出小燈泡的額定功率。
13．小張用兩節干電池測小燈泡的電功率，電路如圖甲所示，小燈泡額定電壓為2.5V，電阻約10Ω，滑動變阻器規格為“20Ω 1A”。
（1）請用筆畫線代替導線將圖甲所示的實物電路連接完整（要求：滑動變阻器的滑片向右移動時小燈泡變亮）______；
（2）閉合開關前，圖甲中滑動變阻器的滑片P應位于______（選填“A”或“B”）端；
（3）小張連接好實驗電路，檢查連接無誤后，閉合開關S，卻發現燈泡不發光，電流表無示數，電壓表示數為3V，可能發生的故障是______；
A．滑動變阻器處斷路 B．燈座接線短路
C．小燈泡的燈絲斷了 D．開關接觸不良
（4）排除故障后，閉合開關，移動滑片P至電壓表的示數如圖乙所示，其讀數為______V，當滑動變阻器的滑片P向B端移動時，滑動變阻器兩端的電壓______（選填“增大”或“減小”）；
（5）改變滑片P的位置，獲得多組對應的電壓、電流值，繪制得如圖丙所示的I﹣U圖像，根據圖像比較小燈泡的電阻值，你有什么發現？把你的發現寫成一句具有概括性的結論：______；
（6）小燈泡的額定功率是______W。
14．在做測定“小燈泡的額定功率”實驗時，器材有：電壓為4.5V的干電池，額定電壓為2.5V的小燈泡，以及符合實驗要求的滑動變阻器，電壓表、電流表、開關和導線，如圖甲是沒有連接完的實物電路。
（1）請你用筆畫線代替導線，將圖甲實物連接完整______；
（2）連接好電器，在閉合開關前滑動變阻器的滑片應移到最______端（選填“A”或“B”）；
（3）實驗中通過移動滑片，使電壓表示數為2.5V，電流表示數如圖乙所示，可計算出小燈泡的功率是______W；
（4）完成上述實驗后，在所有器材不變情況下，（電源電壓為4.5V），設計出了一個測未定值電阻Rx的電流，如圖丙所示，測量的實驗步驟如下：
a．正確連接好電路，閉合開關，調節滑動變阻器使電壓表示數為2V；
b．讀出此時電流表示數為0.5A：
c．計算出待測電阻Rx為______Ω。
15．小青在“測量小燈泡的額定功率”實驗中，選用的小燈泡標有“2.5V”字樣。
（1）如圖甲是小青測量小燈泡額定功率不完整的實物電路，請用筆畫線代替導線將電路連接完整_____；
（2）連接好電路后閉合開關，小青發現小燈泡沒有發光，但電流表有示數，接下來應進行的操作是 _____（選填標號）；
A．更換小燈泡
B．檢查開關是否閉合
C．移動滑動變阻器滑片
D．檢查電壓表是否斷路
（3）實驗時，電壓表的示數如圖乙所示，則應將滑片向 _____（選填“A”或“B”）端移到某一位置，才能使小燈泡正常工作。若正常工作時電流表示數為0.5A，則小燈泡的額定功率為 _____W；
（4）實驗后小青得到結論，小燈泡的亮度取決于 _____；
（5）完成上述實驗后，小青又設計了一種測額定功率的方案，如圖丙所示，R0是阻值已知的定值電阻。請完成下列操作：
①連接好電路，閉合開關S，將開關S1撥到觸點 _____（選填“A”或“B”），移動滑片，使電壓表的示數為小燈泡的額定電壓U1；
②保持滑片的位置不動，再將開關S1撥到另一觸點，讀出電壓表的示數U2；
③用U1、U2、R0表示小燈泡的額定功率，則表達式P＝_____。
16．小明在進行“測量小燈泡的電功率”的實驗時，實驗臺上提供的器材有：6V蓄電池、電流表（0～0.6A、0～3A）、電壓表（0～3V、0～15V）、滑動變阻器（50Ω、1.5A）、額定電壓為2.5V的小電燈（正常發光時的電阻約為7Ω）、開關各一個，導線若干。連接的電路如圖甲所示。
（1）電路中缺少兩根導線，請你用筆畫線代替導線，將圖甲中電路連接完整（要求：滑片向右滑動時，小燈泡變暗）______；
（2）閉合開關，移動變阻器的滑片，觀察到電流表有示數，小燈泡不亮，且電壓表無示數，其原因可能是______；
（3）故障排除后，閉合開關時，發現小燈泡兩端的電壓只有1.8V，滑動變阻器的滑片P應向______端移動，才能夠使小燈泡正常發光。燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡的額定功率是______W；
（4）小紅連接電路時誤把電壓表連錯了位置，如圖丙所示，她經過思考后任為這樣也能測量小燈泡的額定功率，只要讓電壓表的示數為______V即可；
（5）小明根據測量燈泡實際功率的多組實驗數據，作出了I﹣U圖像，結果發現圖像不是直線。這表明通過燈泡的電流與燈泡兩端的電壓不成正比，小明很納悶，請你幫助他分析原因：______。
17．用如圖的器材做“測定小燈泡功率”的實驗，所用小燈泡的額定電壓是3.8V，燈絲電阻約15Ω左右，實驗器材：電源（6V）、電壓表（0~3~15V）、電流表（0~0.6~3A）、滑動變阻器兩只（0~10Ω，0~15Ω）、開關、導線若干。根據實驗原理，小華畫出了如圖甲所示的實驗電路圖。
（1）請你用筆畫線代替導線，幫助小芳完成圖乙所示的實物連接圖；( )
（2）實驗中，小華發現電壓表的0~15V量程壞了，其它器材完好。請你幫助小華重新設計電路，在虛線框丙內畫出電路圖；( )
（3）重新連接電路后閉合開關S，調節滑動變阻器，當電壓表的示數為___________V時，小燈泡正常發光。此時電流表的示數如圖丁所示，則小燈泡的額定功率為___________W；
（4）若在實驗過程中，閉合開關后，發現兩電表均反向偏轉，緊接著的操作應該是___________。為了迅速排除故障，接下來的操作是___________；
（5）小芳移動滑動變阻器滑片P，又做了兩次實驗，得到兩組數據后，計算出小燈泡的實際電功率且求出了功率的平均值。你認為小芳的做法是否合理？為什么？
答：___________；
（6）你認為小芳在實驗中應該選用阻值范圍為___________的滑動變阻器，這是因?yàn)開__________。
18．小明同學為了探究小燈泡亮度與實際功率的關系，設計了如下實驗，小燈泡標有“2.5V”的字樣。
（1）圖甲是小明連接的實驗電路，其中有一根導線連接錯誤，請你在這根導線上打“×”，并在圖中改正；( )
（2）電路改接正確后，閉合開關，發現小燈泡不亮，電流表有示數，而電壓表沒有示數，則故障可能是 ______；
（3）排除故障后繼續實驗，小明進行了4次測量，并將有關數據及現象記錄在下面的表格中。當電壓表示數為1.5V時，電流表示數如圖乙所示，請根據電流表的示數把表格補充完整；
（4）分析實驗數據及現象，可得出的結論是小燈泡的實際功率越大，小燈泡 ______（填“越亮”或“越暗”）；
（5）實驗中小燈泡燈絲電阻變化的原因是 ______；
（6）此實驗中將小燈泡換成5Ω、10Ω、15Ω的定值電阻，還能探究電壓一定時，電流與 ______的關系。
19．小明同學測量小燈泡電阻的實驗，所用小燈泡的額定電壓為2.5V，實驗電路連接如圖甲所示。
（1）正確連接電路后，閉合開關，發現小燈泡不亮，電流表、電壓表均有示數。接下來他應該進行的操作是下列選項中的_______（只填字母）；
A．檢查電路是否通路 B．更換小燈泡 C．移動滑動變阻器的滑片
（2）某次測量時，滑動變阻器的滑片移動到某一位置，電壓表的示數為2.2V，想得到小燈泡在額定電壓下的電阻值，應將滑片向_______移動（選填“左”或“右”）；
（3）小燈泡在額定電壓下的電流，如圖乙所示，此時小燈泡的燈絲電阻為______Ω（結果保留一位小數）；小燈泡的額定電功率是_______W；
（4）他第一次測量時電壓等于2.5V，小燈泡正常發光，以后調節滑動變阻器，讓電壓逐次下調，使燈絲溫度不斷降低，燈泡變暗直至完全不發光，測量數據及計算出每次的電阻如下表：
由表格中的數據得出概括性的結論是：不同電壓下，小燈泡的電阻值不同，燈絲的電阻隨_______；
（5）完成實驗后，小明又設計了如圖丙所示的電路圖，只用電壓表就測量出額定電壓為U額的小燈泡的額定功率。已知電源電壓恒為U，定值電阻的阻值為R0。請將實驗步驟補充完整。
①檢查電路無誤后，閉合開關S，將開關S1撥至“1”，調節滑動變阻器滑片直至電壓表示數為______；
②滑片不動，再將開關S1撥至“2”，讀出電壓表示數為U0；
③小燈泡的額定功率P額＝______（用U額、U0、R0表示）；
若步驟②中，在將開關S1撥至“2”時，不小心將滑片向右移動了少許，其他操作正確，則測出的小燈泡額定功率比真實值______（選填“偏大”或“偏小”）。
20．在“測量小燈泡額定功率”的實驗中，老師為同學們準備了如下器材：電源電壓恒為3V、開關、電壓表和電流表各一只、額定電壓為2.5V的待測小燈泡電阻約為10Ω、滑動變阻器、導線若干，小明連接了如圖甲所示的電路。
（1）圖甲中有一根導線連接錯誤，請?jiān)阱e(cuò)誤的導線上打“×”，并用筆畫線代替導線將電路連接正確；___________
（2）改正錯誤后，閉合開關，發現小燈泡不亮、電流表示數幾乎為零，電壓表示數接近3V，則故障可能是___________；
（3）排除故障后，移動滑動變阻器滑片，眼睛應注視著___________表的示數，直至小燈泡正常發光，根據實驗數據繪制了小燈泡的電流隨其兩端電壓變化的關系圖像如圖乙所示，則小燈泡的額定功率為___________W；
（4）小明根據圖像計算出燈泡在不同電壓下的電阻相差較大，主要的原因是___________；
（5）小敏同學思考能不能只用一只電表測出小燈泡的電功率，于是他設計了如圖所示的四個電路圖，圖中的電源電壓U保持不變，小燈泡的額定電壓為U0，且U>U0，其中定值電阻的阻值為R，在不改變電路連接的情況下，能測出小燈泡額定功率的是___________（填選項）。
A． B．
C． D．
21．小華和同學們在“測量小燈泡的電功率”的實驗中，燈泡的額定電壓為2.5 V，電源電壓保持6 V不變，滑動變阻器規格為“30Ω 1A”。
（1）用筆畫線代替導線，將圖甲中的器材連接成完整的電路；______
（2）正確連線后，閉合開關，小燈泡不亮，電流表無示數，電壓表有示數，則電路故障可能是小燈泡______（選填“短路”或“斷路”）；
（3）滑片P移到某處時，電壓表示數為2V時，要使小燈泡正常發光，應 ____（選填“增大”或“減小”）滑動變阻器接入電路中的阻值；
（4）將所測數據繪制成如圖乙所示的U﹣I圖像。由圖可知：小燈泡的電阻是變化的，主要是因?yàn)樾襞轃艚z的_________發生了變化，此小燈泡的額定功率是_____W；
（5）利用上述器材，在不改變電路的情況下，小華認為還可以繼續探究電流與電壓的關系，他的想法是_____的（選填“正確”或“錯誤”）；
（6）鄰組的曉靜同學又找來5Ω、10Ω、15Ω、20Ω四個定值電阻想要繼續探究“電流與電阻的關系”，只將5Ω的定值電阻代替小燈泡接入電路，調節滑動變阻器使定值電阻兩端電壓為2V，不改變其它電路元件。接下來斷開開關，保持滑片位置不變，取下5Ω的定值電阻換成10Ω的定值電阻，則閉合開關后，應將滑動變阻器的滑片向 ____（選填“左”或“右”）移動。在用20Ω的定值電阻替換15Ω的定值電阻后，他發現電壓表示數始終不能調為2V。為完成四次探究，曉靜同學設計了如下方案，你認為不可行的一項是 ____。
A．如果只更換滑動變阻器，則更換的滑動變阻器最大阻值至少為40Ω
B．如果只更換電源，則更換的電源電壓范圍是2V~5V
C．如果只調整電壓表的示數，則應該控制電壓表示數U0的范圍為2.4V~3V
D．如果只串聯一個定值電阻，則可以串聯一個15Ω的電阻
實驗次數
1
2
3
4
5
發光情況
熄滅
微光
暗
較暗
明亮
電壓U/V
0.5
1
1.5
2.0
2.5
電流I/A
0.10
0.14
0.16
0.24
0.28
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.5
______
______
______
較暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
數據序號
1
2
3
4
5
6
7
電壓U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
電流I/A
0.26
0.24
0.21
0.15
0.16
0.05
電阻R/Ω
8.1
7.1
6.2
4.7
3.1
2.0

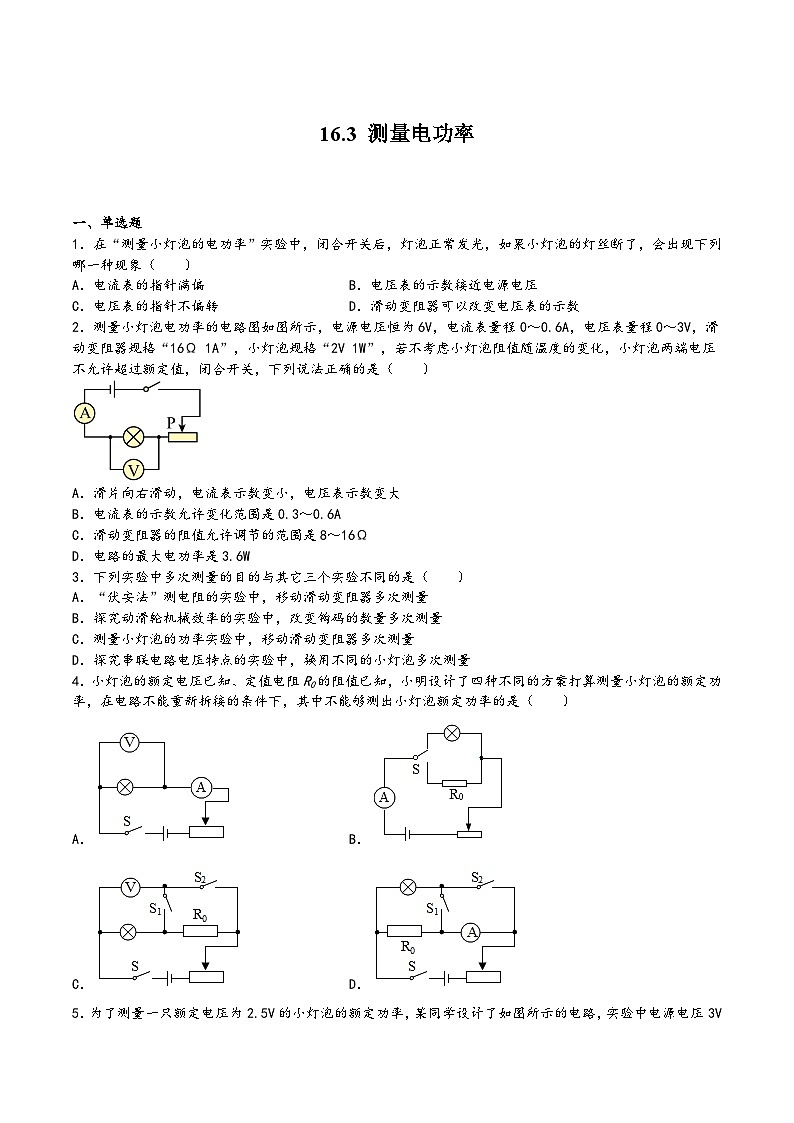

16.3 測量電功率
一、單選題
1．在“測量小燈泡的電功率”實驗中，閉合開關后，燈泡正常發光，如果小燈泡的燈絲斷了，會出現下列哪一種現象（ ）
A．電流表的指針滿偏B．電壓表的示數接近電源電壓
C．電壓表的指針不偏轉D．滑動變阻器可以改變電壓表的示數
【答案】B
【解析】A．在“測量小燈泡的電功率”實驗中，電流表串聯接在電路中，電壓表與燈泡并聯；如果小燈泡的燈絲斷了，電路中無電流，電流表指針不偏轉，故A不符合題意；
BCD．電壓表的正負接線柱與電源之間是接通的，電壓表測量的是電源的電壓，移動滑動變阻器，電源能電壓不變，電壓表示數不變，故B符合題意，CD不符合題意。
故選B。
2．測量小燈泡電功率的電路圖如圖所示，電源電壓恒為6V，電流表量程0～0.6A，電壓表量程0～3V，滑動變阻器規格“16Ω 1A”，小燈泡規格“2V 1W”，若不考慮小燈泡阻值隨溫度的變化，小燈泡兩端電壓不允許超過額定值，閉合開關，下列說法正確的是（ ）
A．滑片向右滑動，電流表示數變小，電壓表示數變大
B．電流表的示數允許變化范圍是0.3～0.6A
C．滑動變阻器的阻值允許調節的范圍是8～16Ω
D．電路的最大電功率是3.6W
【答案】C
【解析】A．由電路圖可知，滑動變阻器與燈泡串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。當滑片向右滑動時，接入電路中的電阻變大時，電路的總電阻變大，由歐姆定律可知，電路中的電流變小，即電流表的示數變小，由串聯電路的分壓特點可知，滑動變阻器兩端分得的電壓變大，則燈泡兩端的電壓變小，即電壓表的示數變小，故A錯誤；
BD．由P＝UI可得，燈泡的額定電流
因串聯電路中各處的電流相等，且電流表的量程為0～0.6A，所以，電路中的最大電流為0.5A；此時電路的總功率最大，滑動變阻器接入電路中的電阻最小，最大的電功率為
故BD錯誤；
C．電路的最小總電阻和燈泡的電阻分別為
因串聯電路中總電阻等于各分電阻之和，所以滑動變阻器接入電路中的最小阻值
當滑動變阻器接入電路中的電阻越大時，電路中的電流越小，電壓表的示數越小，電路越安全，所以滑動變阻器的阻值允許調節的范圍是8～16Ω，故C正確。
故選C。
3．下列實驗中多次測量的目的與其它三個實驗不同的是（ ）
A．“伏安法”測電阻的實驗中，移動滑動變阻器多次測量
B．探究動滑輪機械效率的實驗中，改變鉤碼的數量多次測量
C．測量小燈泡的功率實驗中，移動滑動變阻器多次測量
D．探究串聯電路電壓特點的實驗中，換用不同的小燈泡多次測量
【答案】A
【解析】A．“伏安法”測電阻的實驗中，移動滑動變阻器多次測量，是為了減小誤差，得到比較準確的電阻值；
B．探究動滑輪機械效率的實驗中，改變鉤碼的數量多次測量，是為了得到動滑輪效率與鉤碼重力關系的普遍規律；
C．小燈泡的電阻隨溫度的變化而變化，所以移動滑動變阻器多次實驗，是為了尋找燈泡功率變化的普遍規律；
D．在探究串聯電路中電壓特點的實驗中更換不同燈泡多次實驗，是為了找出串聯電路中電壓的普遍規律；
比較知，研究方法與其它三個實驗不同的是A。故BCD不符合題意，A符合題意。
故選A。
4．小燈泡的額定電壓已知、定值電阻R0的阻值已知，小明設計了四種不同的方案打算測量小燈泡的額定功率，在電路不能重新拆接的條件下，其中不能夠測出小燈泡額定功率的是（ ）
A．B．
C．D．
【答案】B
【解析】A．電壓表測燈的電壓，通過移動變阻器的滑片，當燈的電壓為額定電壓時，用電流表測出燈的電流，根據
P＝UI
可求出燈的額定功率，故A不合題意；
B．圖中只有電流表，通過開關的轉換，定值電阻與燈分別與變阻器串聯，無法確定燈是否正常發光，故不能求出燈的額定功率，故B符合題意；
C．只閉合S、S1，電壓表測燈的電壓，移動變阻器的滑片，使電壓表示數為U額，則燈正常發光；保持滑片位置不動，斷開合S1，閉合S2，記下電壓表的示數U1，此時電壓表測R0與燈串聯的電壓，因電路的連接沒有改變，各電阻的大小和電壓沒有改變，燈仍正常發光，由串聯電路電壓的規律，R0的電壓為
U0＝U1﹣U額
通過R0的電流，即燈的額定電流為
根據
P＝UI
可求燈的額定功率；故C不合題意；
D．只閉合S、S2，R0與電流表串聯后再與燈并聯，通過移動變阻器的滑片使電流表示數為時，由歐姆定律和并聯電路電壓的規律，燈的電壓為U額，燈正常發光；保持滑片位置不變，只閉合S、S1，使電流表測燈與R0并聯的總電流，因電路的連接關系沒有改變，各電阻的大小和通過的電流不變，燈仍正常發光，根據并聯電路電流的規律求出燈的額定電流，根據
P＝UI
可得出燈的額定功率；故D不合題意。
故選B。
5．為了測量一只額定電壓為2.5V的小燈泡的額定功率，某同學設計了如圖所示的電路，實驗中電源電壓3V保持不變，閉合開關，調節滑動變阻器，得到的實驗數據如下表。下列說法正確的是（ ）
A．多次實驗的目的是減小誤差
B．第4次實驗數據是錯誤的
C．實驗完畢斷開開關，小燈泡的電阻可能是“1.2Ω”
D．第1、2兩次實驗，滑動變阻器接入電路電阻的改變量ΔR1小于小燈泡的電阻改變量ΔR2
【答案】C
【解析】A．在測量小燈泡電功率實驗中，多次測量的目的是為了尋找普遍規律，故A錯誤；
B．第4次實驗，燈泡兩端的電壓小于額定電壓，但大于第3次電壓，故其亮度應介于第3和第5次實驗之間，所以第4次實驗數據是正確的，故B錯誤；
C．由表中數據可知，燈泡不亮?xí)r，電壓為0.5V，電流為0.1A，此時燈泡的電阻為
由于燈泡電阻受溫度影響，隨溫度降低而減小，當做完實驗并斷開開關一段時間后，燈泡的電阻應該小于燈泡不亮?xí)r的電阻5Ω，但不能為0，故燈泡的電阻可能是1.2Ω，故C正確；
D．當燈泡兩端的電壓為0.5V時，通過電路的電流約為0.10A，滑動變阻器兩端的電壓為
滑動變阻器此時接入電路的電阻
此時燈泡的電阻為
當燈泡兩端的電壓為1V時，通過電路的電流約為0.14A，滑動變阻器兩端的電壓為
此時滑動變阻器接入電路的電阻
此時燈泡的電阻為
通過電路的電流由0.1A變?yōu)?.14A，滑動變阻器的電阻由25Ω變?yōu)?4.3Ω，電阻變化量為
燈泡的電阻由5Ω變?yōu)?.1Ω，電阻的變化量為
故小燈泡電阻的變化量ΔR2小于滑動變阻器電阻的變化量ΔR1，故D錯誤。
故選C。
6．為測定小燈泡的功率，小明用電壓恒為3伏的電源、標有“2.5V 0.3A”的小燈泡、最大阻值為10歐的滑動變阻器等器材，按如圖所示電路進行實驗。閉合開關后，移動滑動變阻器的滑片，使小燈泡兩端電壓依次為2伏、2.5伏和3伏，記錄并分析相關數據。忽略燈泡電阻變化，下列關于滑動變阻器功率P1與電路總功率Pa依次變化的分析，正確的是（ ）
A．P1依次增大，Pa依次增大B．P1依次增大，Pa依次減小
C．P1依次減小，Pa依次增大D．P1依次減小，Pa依次減小
【答案】C
【解析】由圖可知，該電路為串聯電路，電壓表測量燈泡兩端的電壓；
小燈泡兩端電壓依次為2伏、2.5伏和3伏，小燈泡兩端的電壓升高，且燈泡電阻不變，根據可知，電路中的電流變大，根據P=UI可知，電路消耗的總功率變大，即Pa依次增大；忽略燈泡電阻變化，設燈泡的電阻為R，滑動變阻器的電阻為R'；則滑動變阻器R'消耗的電功率為
所以，當變阻器接入電路的阻值和燈泡的電阻值相等時，變阻器消耗的功率最大；電源電壓為3V，小燈泡兩端電壓依次為2伏、2.5伏和3伏，則小燈泡兩端的電壓要大于滑動變阻器兩端的電壓，根據串聯電路的分壓規律可知，小燈泡的電阻要大于滑動變阻器的電阻，所以，當小燈泡兩端的電壓增大時，變阻器R'分得電壓變小，R'的電阻變小，則
的值變小，即P1依次減小,綜上，ABD錯誤，C正確。
故選C。
二、實驗題
7．在“測定小燈泡的電功率”的實驗中，電源電壓為6V，小燈泡L的額定電壓為2.5V，電阻大約為10Ω左右，可供選用的滑動變阻器R1和R2的最大阻值分別為10Ω、50Ω。
（1）圖甲是實驗電路圖，圖乙是他的實物連接圖，接線過程中有一處連接錯誤，請?jiān)阱e(cuò)誤的接線上打“×”并用筆畫線代替導線進行改正，要求改正后滑動變阻器接入電路的阻值最大______；
（2）該實驗中應該選用的滑動變阻器是______（填“R1”或“R2”）；
（3）實驗中使用的器材完好，將電路正確連接后，閉合開關，發現小燈泡不亮，但電流表有示數，接下來應進行的______；
（4）若考慮電流表和電壓表的電阻對實驗結果的影響，小燈泡電功率的測量值______真實值（填“大于”、“等于”或“小于”）。
【答案】 R2 向左移動滑動變阻器的滑片，減小電路中的電阻 大于
【解析】（1）[1]滑動變阻器應采用一上一下的方式接入電路中，要求接入電阻為最大阻值，所以滑動變阻器下接線柱應接左側，如圖所示
（2）[2]燈泡正常工作時，電流為
滑動變阻器電壓為
滑動變阻器電阻為
所以選擇滑動變阻器R2。
（3）[3]閉合開關前，需將滑動變阻器的滑片移到阻值最大的位置，即將滑片放在最右端；電流表有示數，燈泡不亮，首先通過向左移滑片，減小電路電阻，增大電路電流，故將滑片向左端移動，直到電壓表的示數為2.5V。
（4）[4]由于電壓表具有電阻，電路中的總電流會變大，電流表的示數偏大，根據P=UI可知，燈泡的功率變大，所以小燈泡電功率的測量值大于真實值。
8．在“測量小燈泡的電功率”實驗中，可選擇的器材有：電壓恒為4.5V的電源 額定電壓為2.5V的小燈泡（阻值約為10Ω）電流表（0～0.6A，0～3A），電壓表（0～3V，0～15V），滑動變阻器R1，開關和導線若干，實驗步驟如下：
（1）請用筆畫線表示導線將圖甲的電路連接完整，使滑片向右移動時小燈泡變亮。( )
（2）連接好電路，正確操作，移動滑動變阻器的滑片P，王雁發現燈泡忽亮忽暗，則故障可能是___________；
A．滑動變阻器滑片接觸不良
B．小燈泡短路
C．滑動變阻器短路
D．滑動變阻器斷路
（3）故障排除后，王雁移動滑片P，當電壓表的示數為2V時，滑動變阻器應向___________（選填“左”或“右”）移動，使電壓表的示數為額定電壓，此時電流表示數如圖乙所示，則小燈泡的額定電功率為___________W。
【答案】 A 右 0.75
【解析】（1）[1]由小燈泡的額定電壓為2.5V可知，電壓表的量程為0～3V且與小燈泡并聯，滑動變阻器與燈泡按一上一下串聯在中電路中，滑片右移燈泡變亮，即電流變大，電阻變小，故滑動變阻器接右下接線柱，如下所示
（2）[2]A．移動滑片導致燈泡忽滅忽亮，說明滑動變阻器的滑片P接觸不良，故A符合題意；
B．若小燈泡短路，燈泡一直都不發光，故B不符合題意；
C．若滑動變阻器短路，電路中的電流不變，燈泡一直發光，不會出現忽明忽暗的現象，故C不符合題意；
D．若滑動變阻器斷路時，電路中沒有電流，燈泡不會發光，故D不符合題意。
故選A。
（3）[3]燈在額定電壓下正常發光，示數為2V小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向右移動，直到電壓表示數為額定電壓2.5V。
[4]此時電流表示數如圖乙所示，圖中電流表選用小量程，分度值為0.02A，電流大小為0.3A，則小燈泡的額定功率為
9．在測定“小燈泡額定電功率”的實驗中，小紅所在的實驗小組用的電源電壓為6V，小燈泡的額定電壓為2.5V、電阻約為10Ω，所用滑動變阻器R（20Ω 1A）。他們所設計的實驗電路如圖甲所示。
（1）請你用筆畫線代替導線，將實物電路甲補充完整（導線不能交叉）___________ ；
（2）小華按照電路圖進行連接，當他剛把最后一根導線連接好，小燈泡就立刻發光了。出現這種現象，是由于在連接電路前___________；
（3）小華按規范要求重新連接好電路，閉合開關后，發現電流表和電壓表的示數很小，燈泡不發光，原因是______；
（4）小紅同學閉合開關，移動滑片P到某一位置時，電壓表的示數如圖乙所示為___________V；若她想測量小燈泡的額定功率，應將圖甲中滑片P向___________（選填“左”或“右”）端移動，使電壓表的示數為2.5V；
（5）小紅同學移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的I﹣U圖像，根據圖像信息，計算出小燈泡的額定功率是___________W；
（6）利用所測數據計算小燈泡正常發光時的電阻為___________Ω；在多次測量中還發現：當電壓表的示數增大時，電壓表與電流表的示數之比在增大，造成這一現象的原因是___________。
【答案】 沒有斷開開關 變阻器連入的電阻最大，導致電路的電流小，燈的實際功率過小 2 右 0.5 12.5 燈的電阻隨溫度的升高而變大
【解析】（1）[1]燈的額定電壓為2.5V，故電壓表選用小量程與燈并聯，如圖所示：
（2）[2]小華按照電路圖進行連接，當他剛把最后一根導線連接好，小燈泡就立刻發光了。出現這種現象，是由于在連接電路前沒有斷開開關。
（3）[3]小華按規范要求重新連接好電路，閉合開關后，發現電流表和電壓表的示數很小，則電路為通路，燈泡不發光，原因是變阻器連入的電阻最大，導致電路的電流小，燈的實際功率過小。
（4）[4][5]小紅同學閉合開關，移動滑片P到某一位置時，電壓表的示數如圖乙所示，電壓表選用小量程，分度值為0.1V，電壓為2V；燈在額定電壓下正常發光，示數為2V小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小滑動變阻器的電壓，由分壓原理，應減小滑動變阻器連入電路中的電阻大小，故滑片向右移動，直到電壓表示數為額定電壓2.5V。
（5）[6]根據繪制成的I-U圖像知，燈在額定電壓下的電流為0.2A，小燈泡的額定功率是
P=UI=2.5V×0.2A=0.5W
（6）[7]由歐姆定律，小燈泡正常發光時的電阻
由歐姆定律可知，電壓表與電流表的示數即燈的電阻。
[8]當電壓表的示數增大時，通過燈的電流變大，根據P=UI，燈的功率變大，燈絲的溫度升高，燈的電阻變大，故電壓表與電流表的示數之比在增大之比在增大，造成這一現象的原因是燈的電阻隨溫度的升高而變大。
10．在“測量額定電壓為2.5V的小燈泡的電阻”的實驗中：
（1）實驗小組連接了如圖甲所示的電路，同組的小明發現電路有一根導線連接有誤，請你在這根導線上打“×”，并用筆畫線代替導線，畫出正確的連線；( )
（2）排除故障后，移動滑片至某一位置時電壓表的示數為2.2V，為使小燈泡正常發光，應將滑片向___________（選填“左”或“右”）移動；
（3）小明根據測出的數據在圖乙中畫出了小燈泡電流隨電壓變化的關系圖像。小燈泡正常發光時的電阻為___________Ω。小明分別求出不同電壓下小燈泡的電阻，然后求出電阻的平均值，他的這種做法___________（選填“合理”或“不合理”）；
（4）小明發現，還可以利用這些實驗器材測量小燈泡的電功率，經過以上實驗測得小燈泡的額定功率為___________W，小燈泡的亮度與___________有關；
（5） 另一組小雨在沒有電流表的情況下用圖丙所示的電路測R2的阻值，其中R是電阻箱（阻值可調、可讀），請幫助她完成實驗步驟：
①只閉合開關S1、S3，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出電壓表讀數為U1，讀出電阻箱的讀數為R；
②只閉合開關___________，保持滑動變阻器的滑片位置及電阻箱的阻值不變，讀出電壓表讀數為U2；
③則R2=___________（用U1、U2、R表示）。若步驟②中，不小心將滑片向右移動了少許，其它操作正確，則測得R2的阻值比真實值偏___________（選填“大”或“小”）。
【答案】 左 12.5 不合理 0.5 實際功率 S1、S2 大
【解析】（1）[1]圖中電壓表與燈泡串聯，電流表與燈泡并聯了，應該是電壓表與燈泡并聯，電流表與電阻串聯，如圖所示：
（2）[2]電壓表的示數為2.2V低于小燈泡的額定電壓，所以應該增大小燈泡兩端的電壓，小燈泡才能正常發光，根據串聯分壓的規律可知?jiǎng)t應減小滑動變阻器連入電路的電阻從而減小滑動變阻器兩端的電壓，所以應將滑片向左移動。
（3）[3]由圖乙知小燈泡正常發光時的電流為0.2A，小燈泡正常發光時的電阻
[4]小燈泡在不同電壓下的電阻不同，分別求出不同電壓下小燈泡的電阻，然后求出電阻的平均值，他的這種做法不合理。
（4）[5]小燈泡正常發光時的電壓是2.5V，此時通過小燈泡的電流為0.2A，則小燈泡正常發光時的電功率
P=UI=2.5V×0.2A=0.5W
[6]由實驗可知，小燈泡兩端的電壓越大，流過小燈泡的電流越大，小燈泡越亮，根據P=UI可知，小燈泡的實際功率越大。
（5）[7][8]只閉合開關S1、S3，電壓表測量定值電阻R2兩端的電壓，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出定值電阻R2兩端電壓為U1，讀出電阻箱的讀數為R；②只閉合開關S1、S2，保持滑動變阻器的滑片位置及電阻箱的阻值不變，用電壓表測量電阻箱和定值電阻R2兩端的總電壓為U2；根據串聯電路電壓特點得，電阻箱兩端的電壓為
U箱=U2-U1
根據串聯電路電流特點得
定值電阻R2的阻值
[9]若步驟②中，不小心將滑片向右移動了少許，滑動變阻器接入電路的阻值變大，分擔的電壓變大，則電阻箱和定值電阻R2分擔的電壓變小，則U2變小，其它測量準確，由
得，R2測量值會變大。
11．一只小燈泡的額定電壓為2.0V，正常發光時的電阻約為8Ω。小明想測量這個小燈泡的額定功率，實驗室中有如下器材：一個電壓表、一個電流表、一個開關，電源A電壓為6V，電源B電壓為3V、滑動變阻器規格10Ω 2A，導線若干。
（1）為保證實驗順利進行，本實驗應該選擇 ___________（選填“A”或“B”）規格的電源。連接電路時開關應 ___________；
（2）如圖是小紅測量小燈泡L1額定功率的實物電路圖（不完整），請用筆畫線代替導線將實物電路圖甲連接完整，要求：滑動變阻器的滑片P向左移動時，電壓表示數變大；___________
（3）正確連接電路后，閉合開關，移動滑片，發現燈泡L1不亮，電流表有示數，電壓表無示數，則故障可能是 ___________。更正錯誤后，小明調節滑動變阻器滑片位置直到電壓表讀數為2.0V，小燈泡正常發光，此時電流表示數如圖乙，則小燈泡的額定電流為 ___________A，小燈泡的額定功率為 ___________W。
【答案】 B 斷開 燈泡短路 0.26 0.52
【解析】（1）[1]燈泡正常發光時滑動變阻器的電壓為
根據分壓原理得
即
①
若電源電壓為6V，由①得，變阻器連入電路中的阻值大小為
R滑=16Ω>10Ω
故不符合題意；若電源電壓3V，由①得，變阻器連入電路中的阻值大小為
R滑=4ΩU0，其中定值電阻的阻值為R，在不改變電路連接的情況下，能測出小燈泡額定功率的是___________（填選項）。
A． B．
C． D．
【答案】 小燈泡斷路 電壓 0.625 燈絲的電阻受溫度影響 C
【解析】（1）[1]原電路圖中，電壓表串聯在電路中，變阻器與燈泡并聯是錯誤的，變阻器與燈泡應串在電路中，電壓表應并聯在燈泡兩端，如下圖所示：
（2）[2]小燈泡不亮，電流表示數幾乎為零，說明電路可能斷路，電壓表示數接近3V，說明電壓表與電源連通，說明與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即小燈泡斷路。
（3）[3][4]測量燈泡額定功率時，閉合開關，移動滑動變阻器的滑片P，眼睛應先注視電壓表的示數，當小燈泡的電壓為額定電壓2.5V時，燈泡正常發光；由圖乙可知，當燈泡兩端電壓為2.5V時，通過燈泡的電流為0.25A，燈泡的額定功率為
P=UI=2.5V×0.25A=0.625W
（4）[5]小燈泡由于受到溫度影響，在不同電壓下，其阻值常常是不同的，所以才會出現所測小燈泡的電阻值相差較大。
（5）[6]四個選項中，開關S1和滑動變阻器接法都一樣，假設開關S1都閉合。
A．S2閉合、S3斷開時，電流表把燈泡短路，燈泡不發光；S2斷開、S3閉合時，電流表把電阻R短路；兩個都閉合或斷開時，電流表均無示數。測不出燈泡的額定電流，故A不符合題意；
B．S2閉合、S3斷開，電壓表測量燈泡兩端的電壓，其上端為正接線柱、下端為負接線柱；S3閉合、S2斷開，電壓表測定值電阻R兩端的電壓，其上端為負接線柱，下端為正接線柱；電壓表的兩次接線方式相反，在不改變電路連接方式的情況下，無法進行測量，故B不符合題意；
C．開關處于2的位置時，電壓表測量的是燈泡兩端電壓，調節滑動變阻器使電壓表示數為U0；開關處于1的位置時，電壓表測量的是燈泡和電阻R串聯后的兩端電壓U；根據串聯電路電壓特點和歐姆定律可知小燈泡的電流為
小燈泡的額定功率表達式是
故C符合題意；
D．開關處于1的位置時，電流表把燈泡和電阻短路，電流表測量通過滑動變阻器的電流；開關處于2的位置時，電流表把小燈泡短路，測量的是通過定值電阻和滑動變阻器的電流。測不出燈泡的額定電流，故D不符合題意。
故選C。
21．小華和同學們在“測量小燈泡的電功率”的實驗中，燈泡的額定電壓為2.5 V，電源電壓保持6 V不變，滑動變阻器規格為“30Ω 1A”。
（1）用筆畫線代替導線，將圖甲中的器材連接成完整的電路；______
（2）正確連線后，閉合開關，小燈泡不亮，電流表無示數，電壓表有示數，則電路故障可能是小燈泡______（選填“短路”或“斷路”）；
（3）滑片P移到某處時，電壓表示數為2V時，要使小燈泡正常發光，應 ____（選填“增大”或“減小”）滑動變阻器接入電路中的阻值；
（4）將所測數據繪制成如圖乙所示的U﹣I圖像。由圖可知：小燈泡的電阻是變化的，主要是因?yàn)樾襞轃艚z的_________發生了變化，此小燈泡的額定功率是_____W；
（5）利用上述器材，在不改變電路的情況下，小華認為還可以繼續探究電流與電壓的關系，他的想法是_____的（選填“正確”或“錯誤”）；
（6）鄰組的曉靜同學又找來5Ω、10Ω、15Ω、20Ω四個定值電阻想要繼續探究“電流與電阻的關系”，只將5Ω的定值電阻代替小燈泡接入電路，調節滑動變阻器使定值電阻兩端電壓為2V，不改變其它電路元件。接下來斷開開關，保持滑片位置不變，取下5Ω的定值電阻換成10Ω的定值電阻，則閉合開關后，應將滑動變阻器的滑片向 ____（選填“左”或“右”）移動。在用20Ω的定值電阻替換15Ω的定值電阻后，他發現電壓表示數始終不能調為2V。為完成四次探究，曉靜同學設計了如下方案，你認為不可行的一項是 ____。
A．如果只更換滑動變阻器，則更換的滑動變阻器最大阻值至少為40Ω
B．如果只更換電源，則更換的電源電壓范圍是2V~5V
C．如果只調整電壓表的示數，則應該控制電壓表示數U0的范圍為2.4V~3V
D．如果只串聯一個定值電阻，則可以串聯一個15Ω的電阻
【答案】 斷路 減小 溫度 0.75 錯誤 左 D
【解析】（1）[1]電壓表與小燈泡并聯，測量小燈泡兩端的電壓；由小燈泡的額定電壓為2.5 V知，電壓表應選擇0~3V量程，如圖所示：
（2）[2]燈泡不亮說明某處斷路或燈短路；電壓表有示數，說明電壓表的正負接線柱與電源正負極之間是連通的；電流表無示數，說明是小燈泡斷路。
（3）[3]若使小燈泡正常發光，應減小滑動變阻器兩端的電壓，使燈泡兩端的電壓為2.5V；因此滑動變阻器接入電路中的電阻值應減小。
（4）[4]導體的材料、長度、橫截面積、溫度會影響導體的電阻值；當燈絲的溫度發生變化時，燈絲的電阻值發生變化。
[5]由圖乙知，當小燈泡兩端的電壓為額定電壓2.5V時，通過小燈泡的電流為0.3A，故小燈泡的額定功率
P=UI=2.5V×0.3A=0.75W
（5）[6]探究電流與電壓的關系時，要控制電阻的大小不變，而小燈泡的電阻隨溫度的變化而變化，故在不改變電路的情況下，不可以探究電流與電壓的關系。
（6）[7]探究“電流與電阻的關系”時，應控制電壓不變；保持滑片位置不變，取下5Ω的定值電阻換成10Ω的定值電阻，定值電阻的電阻變大，分到的電壓變大；則閉合開關后，應將滑動變阻器的阻值變大，將滑動變阻器的滑片向左移動，使滑動變阻器分到的電壓變大，減小電阻的電壓，直到定值電阻的電壓變?yōu)?V。
[8]由題意知，電源電壓為6V，定值電阻兩端的電壓為2V，因此滑動變阻器兩端的電壓為
UP=U- UR= 6V-2V=4V
A．由串聯電路特點得
UR:UP= R:RP=2V:4V=1:2
當使用的定值電阻的阻值為20Ω時，所需滑動變阻器的電阻為
RP=2R=2×20Ω=40Ω
因此更換的滑動變阻器最大阻值至少為40Ω，故A正確，不符合題意；
B．當滑動變阻器接入電路中的電阻為0時，電源電壓最小，因此電源電壓最小為2V；當接入的定值電阻的阻值為20Ω時，滑動變阻器接入電路的電阻最大，為30Ω，此時滑動變阻器分到的電壓滿足
UR:UP= R:RP
所以
此時電源電壓為
U=UR+ UP= 2V+3V=5V
如果只更換電源，則更換的電源電壓范圍是2~5V，故B不符合題意；
C．電壓表的量程為0~3V，因此電壓表的最大示數為3V；當接入的定值電阻的阻值為20Ω時，滑動變阻器接入電路的電阻最大，為30Ω，電路中的總電阻為
R總= R+ RP=20Ω+30Ω=50Ω
此時電路中的電流為
由歐姆定律得，定值電阻的電壓為
UR1=I1R =0.12A×20Ω=2.4V
因此如果只調整電壓表的示數，則應該控制電壓表示數U的范圍為2.4~3V，故C不符合題意；
D．當接入的定值電阻的阻值為5Ω時，電路中的電流為
由歐姆定律得，電路中的總電阻為
若只串聯一個15Ω的電阻，此時電路中的總電阻為
R總2= R+ R串= 5Ω+ 15Ω= 20Ω
20Ω> 15Ω，因此串聯一個15Ω的電阻不能達到要求，故D符合題意。
故選D。
實驗次數
1
2
3
4
5
發光情況
熄滅
微光
暗
較暗
明亮
電壓U/V
0.5
1
1.5
2.0
2.5
電流I/A
0.10
0.14
0.16
0.24
0.28
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.5
______
______
______
較暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
數據序號
1
2
3
4
5
6
7
電壓U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
電流I/A
0.26
0.24
0.21
0.15
0.16
0.05
電阻R/Ω
8.1
7.1
6.2
4.7
3.1
2.0
