初中物理人教版（2024）九年級全冊第4節 歐姆定律在串、并聯電路中的應用課后復習題

這是一份初中物理人教版（2024）九年級全冊第4節 歐姆定律在串、并聯電路中的應用課后復習題，共35頁。試卷主要包含了選擇題，填空題，作圖題等內容，歡迎下載使用。
（同步基礎練習）
一、選擇題（共30小題）：
1．如圖所示，當開關S閉合后，兩只燈泡均發光，兩表均有示數。過一段時間后，發現一只燈泡熄滅，電壓表示數為零，電流表示數變增大。造成這種情況的原因可能是（ ）
A．燈L1短路
B．燈L1斷路
C．燈L2短路
D．燈L2斷路
2．圖示電路在閉合開關后，兩電流表正常工作，且讀數相同，則可能發生的故障是（ ）
A．R短路
B．R斷路
C．L短路
D．L斷路
3．小明按如圖連接實物電路，閉合開關，小燈泡不亮，經老師研判，告訴小明電路在a、b之間發生了斷路。小明設計了如下三種方法進一步判斷：
①斷開開關，將電壓表接在a、b兩點，閉合開關，電壓表有示數說明a、b之間斷路。②斷開開關，將電流表接在a、b兩點，閉合開關，電流表有示數說明a、b之間斷路。③斷開開關，將與L相同的完好小燈泡接在a、b兩點，閉合開關，小燈泡發光說明a、b之間斷路。
其中可行的方法是（ ）
A．①②③
B．①②
C．①③
D．②③
4．如圖所示，開關閉合，L2和L1燈泡不發光，電壓表指針有明顯偏轉，而電流表指針幾乎不動，該電路故障可能是（ ）
A．電壓表短路
B．L1燈絲斷了
C．電流表開路
D．燈泡L2短路
5．如圖所示電路，閉合開關S，燈泡L不亮且電流表和電壓表均無示數，用電壓表檢測電路，當電壓表分別接a、b兩點和b、d兩點時，電壓表均無示數，接c、d兩點時電壓表有示數，則可判定（ ）
A．變阻器短路
B．燈泡短路
C．開關斷路
D．電流表斷路
6．如圖所示，電源電壓保持不變，閉合開關S，電路正常工作一段時間后，發現其中一只電壓表示數變大，則（ ）
A．燈L可能變亮
B．燈L可能斷路
C．電阻R可能斷路
D．電阻R可能短路
7．等值電阻R1、R3組成如圖所示的電路，閉合開關S1，電壓表V1示數和電流表A1示數的比值為k1；然后取R3與等值電阻R2組成如圖所示的電路，閉合開關S2，電壓表V2示數和電流表A2示數的比值為k2，k1與k2相等。若已知電源、電壓表和電流表完全相同且完好，三個電阻中只有一個電阻存在故障，則下列判斷正確的是（ ）
A．電阻R1可能短路
B．電阻R2一定斷路
C．電阻R2可能短路
D．電阻R3一定斷路
8．小明在做電學實驗時，連接電路如圖所示。閉合開關，燈L1不發光，L2發光，電流表有示數，電壓表無示數。電路故障可能是（ ）
A．電流表斷路
B．電壓表短路
C．燈L1斷路
D．燈L2短路
9．如圖所示電路中，電源電壓恒定。閉合開關，電路正常工作一段時間后，燈泡L突然熄火，電路中只有兩個電表有示數。電阻R或燈泡L僅有一個出現了故障，其它元件均完好。下列說法中（ ）
①可能燈泡L斷路
②可能燈泡L短路
③可能電阻R斷路
④可能電阻R短路
A．只有①②正確B．只有③④正確C．只有②④正確D．只有①③正確
10．如圖所示是某同學探究串聯電路的電壓規律所連接的電路。閉合開關后，發現小燈泡L1不發光，但小燈泡L2正常發光，且電壓表有示數。下列說法正確的是（ ）
A．將導線①的左端改接到a接線柱，閉合開關后電壓表會被短路
B．測量L1兩端的電壓，可以直接將導線②上端改接到a接線柱
C．電壓表測量的是小燈泡L2兩端的電壓
D．小燈泡L1不發光，可能是小燈泡L1斷路
11．下列是四種模擬病房呼叫電路的設計圖，其中設計最佳的是（ ）
12．某小區的門禁系統利用電動機實現開關門。業主可利用人臉識別（相當于開關S1）或門禁卡（相當于開關S2）自動開門進入小區；外來人員經過核查登記后，由保安人員手動控制開關S3，開門進入小區，下列符合設計要求的電路圖是（ ）
13．小聰設計并組裝了一個智能門鎖燈電路，只有在夜間且有人摸門把手時，鎖孔旁的燈才亮，從而方便夜間開鎖。它利用感應開關S1（有人摸門把手時，S1閉合；無人摸門把手時，S1斷開）和光敏開關S2（天暗時S2閉合，天亮?xí)rS2斷開）控制電路，下列符合這種“智能”要求的電路圖是（ ）
14．某種電吹風，當只閉合開關S1時，風扇電機工作吹出冷風．再閉合開關S2，電熱絲工作，此時能吹出熱風．為保障電吹風安全，不能只加熱不吹風．下面簡化電路圖符合要求的是（ ）
15．某小區為加強對人員管控，對電動門控制系統進行了改造，進入人員在滿足以下兩點之一電動機方可工作開啟電動門：（1）體溫正常且刷門禁卡；（2）體溫正常且“刷臉”。用S1閉合表示體溫正常，用S2閉合表示已刷門禁卡，用S3閉合表示已“刷臉”。則符合改造要求的電路是（ ）
16．某款拖掃機器人，當接通機器人主電源（相當于閉合開關S1），電源指示燈亮，然后通過手機App選擇自動清潔（相當于閉合開關S2）機器人才開始工作。以下電路設計符合要求的是（ ）
17．系好安全帶是每個司機牢記的安全出行準則，汽車上有安全帶未系提示系統，當司機坐在座椅上時，座椅下的開關S1閉合，若未系好安全帶，開關S2斷開，儀表盤上的指示燈亮，當系好安全帶時，開關S2閉合，指示燈滅，下列圖中電路設計最合理的是（ ）
18．民樓的樓道里，安裝了一種自動控制的樓道燈，當有人走動發出聲音時，電路接通，燈亮。在白天，不論發出多大的聲音，電燈也“無動于衷”，只有夜晚天黑之后燈才能亮，我們可以分別用“聲控”和“光控”這樣兩個符號代表它們，下列電路圖中能實現該功能的是（ ）
19．轎車上都裝有一個用來提醒司機是否關好車門的指示燈。四個車門中只要有一個門沒有關好（相當一個開關斷開），該指示燈就會發光。下面模擬電路圖中符合要求的是（ ）
20．在北京冬奧會開幕式上，400名演員揮動發光桿，發光桿先發出綠光代表“綠草”，隨后又發出白光組成“蒲公英”。桿上有兩個開關：一個是總開關，另一個用來控制發出白光或綠光。如圖哪個電路設計能實現這一效果（ ）
21．如圖所示，電源電壓不變，當滑片P向右滑動時（ ）
A．A表示數變大，V表示數變小
B．A表示數變小，V表示數變大
C．A表示數變大，V表示數不變
D．A表示數變小，V表示數不變
22．如圖所示，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P向左滑動時，則電壓表、電流表示數變化情況是（ ）
A．A1表示數變小，A表示數變小，V表示數不變
B．A1表示數變小，A表示數變大，V表示數變大
C．A1表示數變大，A表示數變小，V表示數不變
D．A1表示數變大，A表示數變大，V表示數變大
23．如圖甲是體育課上坐位體前屈測量儀，圖乙是小雅設計的模擬電路，閉合開關，當推動絕緣柄使滑動變阻器的滑塊向左移動，可利用示數增大的電表反映測量成績。在此測試過程中下列分析正確的是（ ）
A．絕緣柄向左推的距離越大，滑動變阻器的電阻越大
B．絕緣柄向左推的距離越大，電壓表示數越大
C．絕緣柄向左推的時電流表示數變小，電壓表變大
D．此電路設計中，用電流表示數反映測量成績
24．如圖所示的電路，電源電壓保持不變。閉合開關S，將滑動變阻器的滑片向右移動。下列說法正確的是（ ）
A．小燈泡變亮
B．電壓表V1的示數變大
C．電壓表V2與電流表A2示數的乘積變小
D．電壓表V1與電流表A1示數之比不變
25．如圖所示電路，電源電壓保持不變，開關S閉合后，在滑動變阻器滑片P向左移動的過程中，下列說法正確的是（ ）
A．電壓表V1示數變小，電壓表V2示數不變，電流表A示數變小
B．電壓表V1示數變小，電壓表V2示數變大，電壓表V1的示數與電流表A的示數之比變小
C．電壓表V2示數不變，電流表A示數變大，電壓表V1的示數與電流表A的示數之比變大
D．電壓表V1示數變小，電壓表V2示數不變，電壓表V2的示數與電流表A的示數之比變小
26．如圖所示的電路中，電源電壓不變。閉合開關S，R1滑片向左移動的過程中，下列說法正確的是（ ）
A．電流表A的示數變小
B．電壓表V2的示數變大
C．電壓表V1示數與電流表A示數的比值變大
D．電壓表V1示數與電流表A示數的乘積變大
27．為保障安全，現在很多室內公共場所安裝有煙霧報警裝置，如圖所示是煙霧報警的簡化原理圖。電源電壓保持不變，R0為定值電阻，光敏電阻R的阻值隨光照強度的減弱而增大，當電路中的電流減小至某一數值時報警器開始報警。當有煙霧遮擋射向光敏電阻R的激光時，下列說法正確的是（ ）
A．電流表的示數變小，電壓表的示數不變
B．電流表的示數變小，電壓表的示數變大
C．電流表的示數不變，電壓表的示數變大
D．電流表的示數不變，電壓表的示數不變
28．如圖所示為油量表示意圖，當油量減少時，下列說法正確的是（ ）
A．R不斷減小
B．R總不斷減小
C．I總不斷減小
D．R兩端電壓不斷減小
29．將兩個阻值不等的電阻R1和R2按如圖（b）所示的方式接入電路中。已知電源電壓相同，R1小于R2，則下列判斷中正確的是（ ）
A．電壓表V1的示數等于電壓表V2的示數
B．電流表A1的示數大于電流表A2的示數
C．電壓表V1與電流表A1示數的比值等于電壓表V2與電流表A2示數的比值
D．電壓表V1與電流表A1示數的比值小于電壓表V2與電流表A2示數的比值
30．如圖所示，圖甲是某款電子秤的外觀圖，圖乙是它的原理圖，表盤是由電壓表改裝而成的，下列判斷正確的是（ ）
A．物體質量越大，電子秤示數越大，電路中電流不變
B．物體質量越大，電子秤示數越小，電路中電流不變
C．物體質量越大，電子秤示數越大，電路中電流越大
D．物體質量越大，電子秤示數越小，電路中電流越大
二、填空題（共5小題）：
31．小明在“研究小燈泡的電阻”實驗中，按如圖所示電路圖連接電路，閉合開關后發現小燈泡不發光，電流表示數為零，電壓表示數接近電源電壓，出現此故障的原因可能是 斷路；小明找出并排除此故障后，閉合開關發現無論怎樣移動滑動變阻器的滑片，小燈泡都只能微弱發光，且電流表、電壓表示數均不變，則此故障的原因最有可能出現在 。（均選填電路圖中的元件符號）
32．如圖所示電路中，由于接線柱接觸不良導致電路發生了斷路故障。若電路中僅有一處故障，且只發生在電阻R1、R2上。現通過接入一個電表來判斷故障。
①應選擇如下方案 。
A.將一個電流表接入到Q點
B.將一個電壓表接入到QM之間
C.將一個電壓表接入到MN之間
②請寫出選擇方案后，閉合開關S后的操作、電表的示數變化情況及其對應的故障： 。
33．在圖所示的電路中，電源電壓保持不變，電阻R1、R2的阻值相等。開關S閉合后電路正常工作，電流表的示數為I0，電壓表的示數為U0，則電源電壓為 。一段時間后，由于兩電阻中有一個出現故障，使至少一個電表的示數變大，請根據相關信息寫出此時兩電表的示數及相對應的故障 。
34．在探究“導體的電流與電阻的關系”實驗中，采用了如圖所示的電路圖，實驗過程中發現電流表沒有示數，電壓表偏轉明顯，移動滑動變阻器的滑片現象幾乎不變，電路故障的原因可能是 。家庭電路中若線路連接處接觸不良，則該處電阻 （選填“變大”或“變小”），造成局部過熱可能會引起火災。
35．在如圖所示的電路中，電源電壓保持不變，閉合開關，電路正常工作一段時間后，發現電路中至少有一個電表的示數變大，在電路中，將電流表A與R1位置互換后，發現電壓表V的示數不發生變化，若其他元件仍保持完好，故障發生在電阻R1或R2上，電路中存在的故障可能是
或 。
三、作圖題（共5小題）：
36．小明想設計一個露營用的便攜式調光燈，請你在圖中虛線椹內幫小明完成設計的電路圖。
37．朵朵和媛媛同學發現地鐵進出閘機可用刷臉（S1）、刷卡（S2）和掃二維碼（S3）中的任一方法通過，小月和同學們經過思考想設計了閘機識別電路原理圖，請同學們幫忙設計完成。（閘機用電動機符號表示，S1、S2、S3用開關表示）
38．如圖給你一個電源、一個開關、一個滑動變阻器、一個電流表、兩個燈泡、若干導線，請按要求完成以下問題：
（1）已知通過兩燈L1和L2的電流分別為0.4A和0.3A，電流表的示數為0.7A，當移動滑動變阻器的滑片時，L1的電流改變而L2的電流不變，試根據要求在虛線框內畫出電路圖。
（2）根據電路圖把實物元件連接起來。
39．利用圖中實驗器材設計電路，要求L1與L2并聯，開關控制整個電路，電流表測量燈泡L2中的電流，電壓表測量燈泡L1的電壓，滑動變阻器RP能調節L1的亮度，且當滑片P向右滑動時L1變亮。請將符合要求的電路圖畫在虛線框內，并按照所畫電路圖將左側的實物連接起來，導線不能交叉。
40．如圖給你一個電源、一個開關、一個滑動變阻器、一個電流表、兩個燈泡、若干導線，請按要求完成以下問題：
（1）已知通過兩燈L1和L2的電流分別為0.4A和0.3A，當移動滑動變阻器的滑片時，L1的電流改變而L2的電流不變，電流表的示數為0.7A，試根據要求在虛線框內畫出電路圖；
（2）根據電路圖把實物元件連接起來。
題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
30
5
5
0
0
40

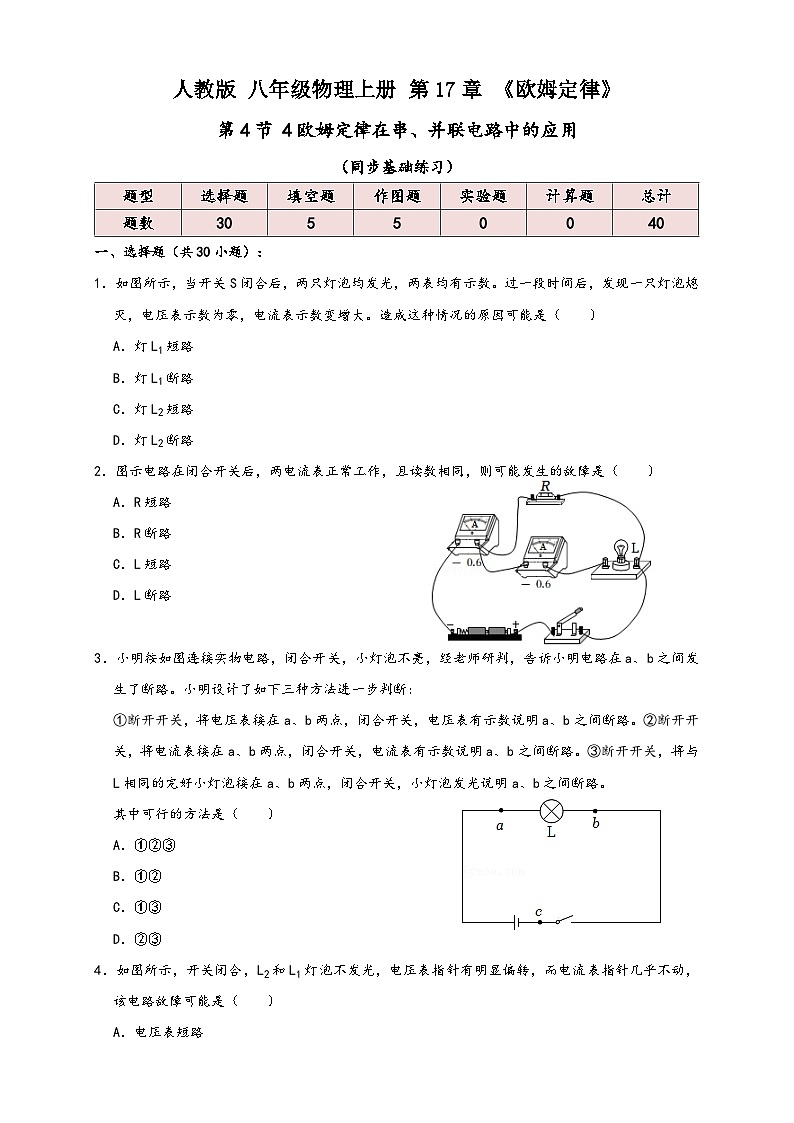

人教版 八年級物理上冊 第17章 《歐姆定律》
第4節 4歐姆定律在串、并聯電路中的應用
（同步基礎練習）
一、選擇題（共30小題）：
1．如圖所示，當開關S閉合后，兩只燈泡均發光，兩表均有示數。過一段時間后，發現一只燈泡熄滅，電壓表示數為零，電流表示數變增大。造成這種情況的原因可能是（ ）
A．燈L1短路
B．燈L1斷路
C．燈L2短路
D．燈L2斷路
【答案】A
【解析】解：A、假設燈L1短路，L2還能發光，電路中電阻變小、電路中電流變大，電流表示數變大；電壓表被短路，示數為零，故A符合題意；
B、假設燈L1斷路，則兩燈都不會發光，電流表示數為零，燈泡L2只起導線的作用，電壓表示數等于電源電壓，故B不符合題意；
C、假設燈L2短路，燈L1會發光，電流表有示數、電壓表有示數，故C不符合題意；
D、假燈L2斷路，整個電路斷路，電壓表和電流表都沒有示數，故D不符合題意。
故選：A。
2．圖示電路在閉合開關后，兩電流表正常工作，且讀數相同，則可能發生的故障是（ ）
A．R短路
B．R斷路
C．L短路
D．L斷路
【答案】B
【解析】解：由電路圖可知，燈泡與電阻R組成并聯電路，一個電流表測干路中的電流，另一個電流表測量通過L的電流。
A、如果R短路，與燈泡L在一條支路的電流表被短路，示數為零，電源被短路，電路中電流過大，干路中電流表示數較大，可能會燒壞電流表，故A錯誤；
B、如果R斷路，兩個電流表測量L中的電流，兩個電流表示數相等，故B正確；
C、如果L短路，電源被短路，電路中電流過大，可能會燒壞電流表，故C錯誤；
D、如果L斷路，與燈泡L在一條支路的電流表示數為零，干路中的電流表測量R中的電流，此電流表有示數，故D錯誤。
故選：B。
3．小明按如圖連接實物電路，閉合開關，小燈泡不亮，經老師研判，告訴小明電路在a、b之間發生了斷路。小明設計了如下三種方法進一步判斷：
①斷開開關，將電壓表接在a、b兩點，閉合開關，電壓表有示數說明a、b之間斷路。②斷開開關，將電流表接在a、b兩點，閉合開關，電流表有示數說明a、b之間斷路。③斷開開關，將與L相同的完好小燈泡接在a、b兩點，閉合開關，小燈泡發光說明a、b之間斷路。
其中可行的方法是（ ）
A．①②③
B．①②
C．①③
D．②③
【答案】C
【解析】解：根據題意可知，電路在a、b之間發生了斷路；
①斷開開關，將電壓表接在a、b兩點，閉合開關，電壓表有示數，這說明電壓表與電源之間是接通的（即a到正極、b到負極間的電路都是完好的），所以a、b之間斷路，故方法①可行。
②斷開開關，將電流表接在a、b兩點，閉合開關，若a到正極、b到負極間的電路是完好的，此時會造成電源短路，故方法②不可行。
③斷開開關，將與L相同的完好小燈泡接在a、b兩點，閉合開關，小燈泡發光，這說明a到正極、b到負極間的電路都是完好的，所以故障是a、b之間斷路，故方法③可行。
故選：C。
4．如圖所示，開關閉合，L2和L1燈泡不發光，電壓表指針有明顯偏轉，而電流表指針幾乎不動，該電路故障可能是（ ）
A．電壓表短路
B．L1燈絲斷了
C．電流表開路
D．燈泡L2短路
【答案】B
【解析】解：由電路圖可知，兩燈泡串聯，電壓表測L1兩端的電壓，電流表測電路中的電流；
兩燈泡不發光、電流表指針幾乎不動，這說明電路出現了斷路故障；電壓表指針有明顯偏轉，這說明電壓表與電源之間是接通的，即電壓表、電流表和燈泡L2都沒有斷路，所以故障可能是L1燈絲斷了。
故選：B。

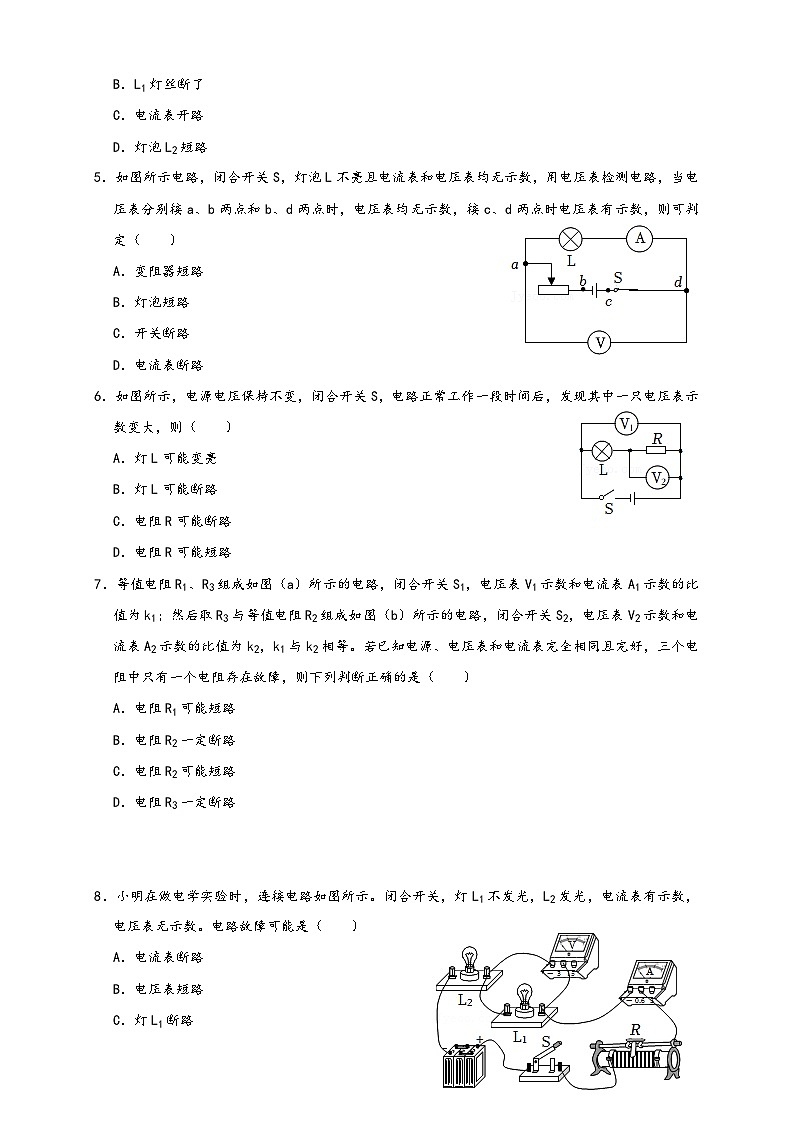

5．如圖所示電路，閉合開關S，燈泡L不亮且電流表和電壓表均無示數，用電壓表檢測電路，當電壓表分別接a、b兩點和b、d兩點時，電壓表均無示數，接c、d兩點時電壓表有示數，則可判定（ ）
A．變阻器短路
B．燈泡短路
C．開關斷路
D．電流表斷路
【答案】C
【解析】解：A、如果變阻器短路，燈泡發光，電流表有示數，故A不符合題意；
B、如果燈泡短路不能發光，電流表有示數，故B不符合題意；
C、如果開關斷路，電壓表接a、b兩點和b、d兩點時，均無示數，接c、d兩點時有示數，故C符合題意；
D、如果電流表斷路，電壓表接c、d兩點時無示數，故D不符合題意。
故選：C。
6．如圖所示，電源電壓保持不變，閉合開關S，電路正常工作一段時間后，發現其中一只電壓表示數變大，則（ ）
A．燈L可能變亮
B．燈L可能斷路
C．電阻R可能斷路
D．電阻R可能短路
【答案】C
【解析】解：由圖知，當電路正常工作時，燈泡L和電阻R串聯，電壓表V1測電源電壓，電壓表V2測R兩端的電壓；
一段時間后，發現其中一只電壓表示數變大，因電源電壓不變，則電壓表V1示數不變，因此只能是電壓表V2示數增大；
電壓表V2示數增大有兩種可能：①燈泡L短路，則燈兩端電壓為0，電阻R兩端的電壓變?yōu)殡娫措妷海措妷罕鞻2的示數變?yōu)殡娫措妷?，所以V2的示數變大；
②電阻R斷路，此時電壓表V2和燈串聯在電源上，此時電壓表V2測電源電壓，所以V2的示數變大；
燈泡L短路時，燈泡不發光；電阻R斷路時，由串聯電路的特點可知，燈泡也不發光；
由此可知，ABD錯誤、C正確。
故選：C。
7．等值電阻R1、R3組成如圖所示的電路，閉合開關S1，電壓表V1示數和電流表A1示數的比值為k1；然后取R3與等值電阻R2組成如圖所示的電路，閉合開關S2，電壓表V2示數和電流表A2示數的比值為k2，k1與k2相等。若已知電源、電壓表和電流表完全相同且完好，三個電阻中只有一個電阻存在故障，則下列判斷正確的是（ ）
A．電阻R1可能短路
B．電阻R2一定斷路
C．電阻R2可能短路
D．電阻R3一定斷路
【答案】B
【解析】解：由圖可知，電路為串聯電路，電流表A1測量電路中的電流，電壓表V1測量R3兩端的電壓；由圖可知，電路為并聯電路，電流表A2測量電路中的電流，電壓表V2測量電源的電壓；
R3與R2阻值相同；圖中，根據R=UI可知，電壓表V1示數和電流表A1示數的比值為k1＝R3；
圖中，根據R=UI可知，電壓表V2示數和電流表A3示數的比值為k2；
k1與k2相等，則R3的阻值等于R3和R2并聯后的總電阻，所以故障是電阻R2斷路。
故選：B。
8．小明在做電學實驗時，連接電路如圖所示。閉合開關，燈L1不發光，L2發光，電流表有示數，電壓表無示數。電路故障可能是（ ）
A．電流表斷路
B．電壓表短路
C．燈L1斷路
D．燈L2短路
【答案】B
【解析】解：由圖可知，燈泡L1、L2串聯，電壓表測量L1兩端的電壓，電流表測量電路中的電流；
閉合開關后，L2發光，電流表有示數，說明電路是通路而且燈L2完好，故ACD錯誤；
燈L1不發光，且電壓表無示數則可能是燈泡L1短路或電壓表短路，故B正確。
故選：B。

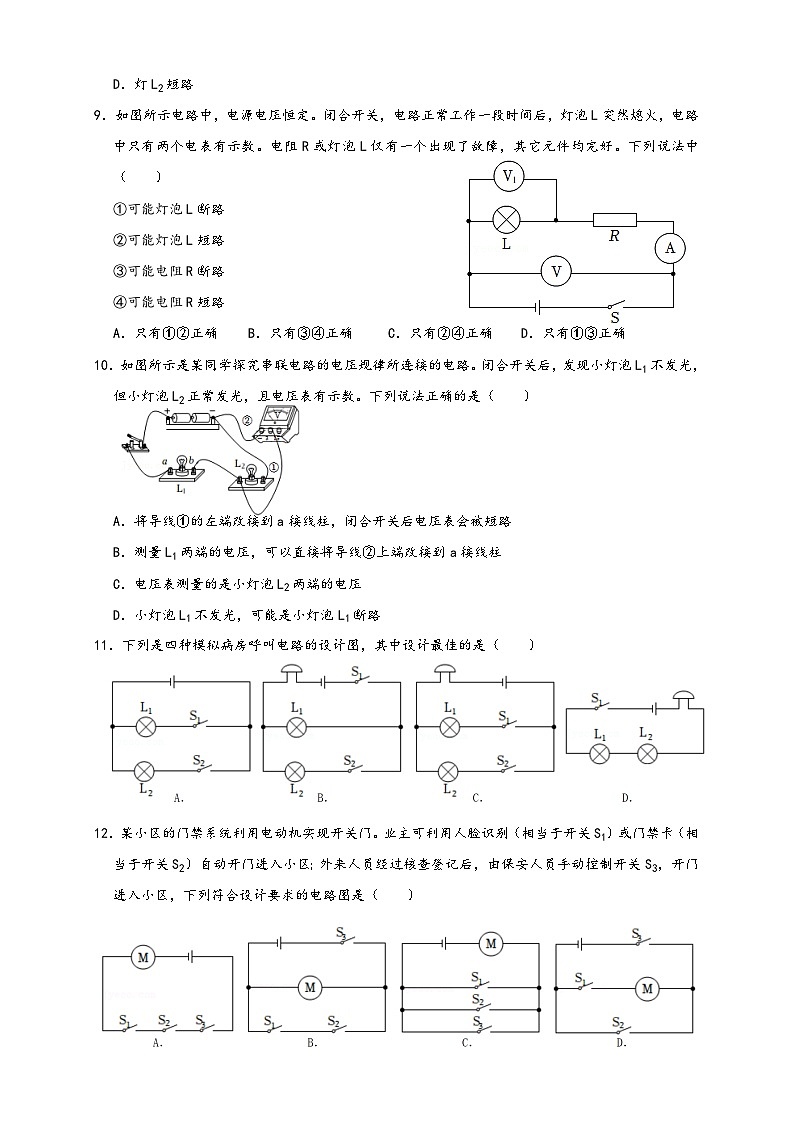

9．如圖所示電路中，電源電壓恒定。閉合開關，電路正常工作一段時間后，燈泡L突然熄火，電路中只有兩個電表有示數。電阻R或燈泡L僅有一個出現了故障，其它元件均完好。下列說法中（ ）
①可能燈泡L斷路
②可能燈泡L短路
③可能電阻R斷路
④可能電阻R短路
A．只有①②正確B．只有③④正確C．只有②④正確D．只有①③正確
【答案】A
【解析】解：電路正常工作時，R與燈泡L串聯，電流表測量電路中的電流，電壓表V測電源兩端的電壓，電壓表V1測L兩端的電壓；
①若燈泡L斷路，電路中無電流，電流表示數變?yōu)?，此時兩個電壓表測量的都是電源電壓，有示數，故①正確；
②若燈泡L短路，電路是通路，電路中有電流，電流表有示數；根據U＝IR可知，電壓表V1示數為0；電壓表V測電源兩端的電壓，有示數，故②正確；
③若電阻R斷路，電路中無電流，電流表示數變?yōu)?；電壓表V與電源兩極之間是斷開的，無示數，電壓表V測電源兩端的電壓，有示數，故③錯誤；
④若電阻R短路，電路是通路，電路中有電流，電流表有示數；此時兩個電壓表測量的都是電源電壓，有示數，故④錯誤。
故選：A。
10．如圖所示是某同學探究串聯電路的電壓規律所連接的電路。閉合開關后，發現小燈泡L1不發光，但小燈泡L2正常發光，且電壓表有示數。下列說法正確的是（ ）
A．將導線①的左端改接到a接線柱，閉合開關后電壓表會被短路
B．測量L1兩端的電壓，可以直接將導線②上端改接到a接線柱
C．電壓表測量的是小燈泡L2兩端的電壓
D．小燈泡L1不發光，可能是小燈泡L1斷路
【答案】C
【解析】解：C、由電路圖可知兩燈泡串聯，電壓表并聯在燈泡L2兩端，則電壓表測小燈泡L2兩端的電壓，故C正確；
D、由題知，閉合開關后，發現小燈泡L1不發光，但小燈泡L2正常發光，且電壓表有示數；
因串聯電路中各用電器互相影響，所以不可能是某一盞燈斷路，否則兩燈泡都不發光，則故障是某一盞燈短路；L2正常發光，電壓表有示數，說明L2沒有短路，所以故障是小燈泡L1短路，故D錯誤。
A、由前面解答可知，燈泡L1短路，燈泡L2無故障；若將導線①的左端改接到a接線柱，電路為燈泡L2的簡單電路（燈泡L2仍然正常發光），電壓表測電源的電壓，電壓表不會被短路，故A錯誤；
B、由圖可知，若直接將導線②的上端改接到a接線柱，會導致電壓表正負接線柱接反，閉合開關后，電壓表指針反偏，不能測出L1兩端的電壓，故B錯誤；
故選：C。
11．下列是四種模擬病房呼叫電路的設計圖，其中設計最佳的是（ ）
【答案】C
【解析】解：A、由圖示電路圖可知，圖中無電鈴，不能發出呼叫聲，故A不是最佳設計；
B、由圖可知，兩指示燈并聯在兩支路中，電鈴串聯在干路中，開關S1控制整個電路，開關S2控制指示燈L2，當兩開關都閉合時，兩個指示燈都亮，無法確定是哪張病床的病人在呼叫，故B不是最佳設計；
C、由圖示電路圖可知，兩指示燈并聯在兩支路中，電鈴串聯在干路中，每個開關控制一條支路，能明確指示對應病人的呼叫，故C是最佳設計；
D、由圖示電路圖可知，燈泡與電鈴串聯由同一開關控制，閉合一個開關，兩盞燈發光、電鈴發出聲音，無法確定是哪張病床的病人在呼叫，故D不是最佳設計。
故選：C。
12．某小區的門禁系統利用電動機實現開關門。業主可利用人臉識別（相當于開關S1）或門禁卡（相當于開關S2）自動開門進入小區；外來人員經過核查登記后，由保安人員手動控制開關S3，開門進入小區，下列符合設計要求的電路圖是（ ）
【答案】C
【解析】解：由題知，人臉識別、刷卡識別、手動控制，只要其中一種方式“識別”成功，則相應開關閉合，從而使電動機啟動工作，所以三個開關應并聯后再與電動機串聯，故只有C符合題意。
故選：C。
13．小聰設計并組裝了一個智能門鎖燈電路，只有在夜間且有人摸門把手時，鎖孔旁的燈才亮，從而方便夜間開鎖。它利用感應開關S1（有人摸門把手時，S1閉合；無人摸門把手時，S1斷開）和光敏開關S2（天暗時S2閉合，天亮?xí)rS2斷開）控制電路，下列符合這種“智能”要求的電路圖是（ ）
【答案】B
【解析】解：只有夜間且有人摸門把手時，鎖孔旁的燈才亮，否則燈不亮，說明感應開關S1、光敏開關S2不能獨立工作、即為串聯，共同控制燈，故B正確。
故選：B。
14．某種電吹風，當只閉合開關S1時，風扇電機工作吹出冷風．再閉合開關S2，電熱絲工作，此時能吹出熱風．為保障電吹風安全，不能只加熱不吹風．下面簡化電路圖符合要求的是（ ）
【答案】B
【解析】解：閉合開關S1吹出冷風，再閉合開關S2吹出熱風，但只閉合開關S2電動機不會工作，說明電熱絲和電動機可以獨立工作、互不影響即為并聯，且開關S1位于干路，開關S2位于電熱絲的支路，故B正確。
故選：B。
15．某小區為加強對人員管控，對電動門控制系統進行了改造，進入人員在滿足以下兩點之一電動機方可工作開啟電動門：（1）體溫正常且刷門禁卡；（2）體溫正常且“刷臉”。用S1閉合表示體溫正常，用S2閉合表示已刷門禁卡，用S3閉合表示已“刷臉”。則符合改造要求的電路是（ ）
【答案】C
【解析】解：根據題意可知，體溫正常且刷門禁卡時，電動機工作；體溫正常且“刷臉”時，電動機工作，這說明刷卡和“刷臉”互不影響，所以S2、S3是并聯的，然后與S1、電動機串聯在電路中，根據四個選項可知，C正確。
故選：C。
16．某款拖掃機器人，當接通機器人主電源（相當于閉合開關S1），電源指示燈亮，然后通過手機App選擇自動清潔（相當于閉合開關S2）機器人才開始工作。以下電路設計符合要求的是（ ）
【答案】A
【解析】解：由題知，閉合開關S1，電源指示燈亮；再閉合開關S2，電動機開始工作，說明指示燈與電動機互不影響，所以是并聯的；
且S1閉合后，再閉合S2電動機才開始工作，說明S1在干路上控制整個電路，S2只控制電動機，即S2在電動機支路上。由各選項圖可知，A符合要求，BCD不符合要求。
故選：A。
17．系好安全帶是每個司機牢記的安全出行準則，汽車上有安全帶未系提示系統，當司機坐在座椅上時，座椅下的開關S1閉合，若未系好安全帶，開關S2斷開，儀表盤上的指示燈亮，當系好安全帶時，開關S2閉合，指示燈滅，下列圖中電路設計最合理的是（ ）
【答案】D
【解析】解：A、指示燈與S2串聯，與S1并聯，座椅下的開關S1閉合，電源短路，不合理；
B、指示燈與S1串聯，與S2并聯，座椅下的開關S1閉合，指示燈亮；系好安全帶，開關S2閉合，指示燈滅，但出現電源短路，不合理；
C、指示燈與定值電阻R串聯，兩開關并聯后串聯在電路中，座椅下的開關S1或系好安全帶，開關S2閉合時，指示燈都發光，不合理；
D、指示燈與S1串聯，與S2并聯，座椅下的開關S1閉合時指示燈亮，系上安全帶，S2閉合時，指示燈被短路熄滅，并且不會出現電源短路，最合理。
故選：D。
18．民樓的樓道里，安裝了一種自動控制的樓道燈，當有人走動發出聲音時，電路接通，燈亮。在白天，不論發出多大的聲音，電燈也“無動于衷”，只有夜晚天黑之后燈才能亮，我們可以分別用“聲控”和“光控”這樣兩個符號代表它們，下列電路圖中能實現該功能的是（ ）
【答案】A
【解析】解：聲控開關和光控開關同時控制一盞燈，當光線暗到一定程度，而且有一定的聲音時電燈才發光，因此兩個開關串聯后共同控制燈泡，故A正確。
故選：A。
19．轎車上都裝有一個用來提醒司機是否關好車門的指示燈。四個車門中只要有一個門沒有關好（相當一個開關斷開），該指示燈就會發光。下面模擬電路圖中符合要求的是（ ）
【答案】B
【解析】解：開關沒閉合燈就亮，顯然開關與燈是并聯的，且四個開關中任意一個未閉合指示燈會發光，故四個開關要串聯，為了保護電路的安全，電路中需要串聯一個電阻，故B正確。
故選：B。
20．在北京冬奧會開幕式上，400名演員揮動發光桿，發光桿先發出綠光代表“綠草”，隨后又發出白光組成“蒲公英”。桿上有兩個開關：一個是總開關，另一個用來控制發出白光或綠光。如圖哪個電路設計能實現這一效果（ ）
【答案】D
【解析】解：根據題意可知，發光桿一會發出綠光代表綠草，隨后又發出白光組成蒲公英，這說明兩個燈泡可以獨立工作，是并聯的；干路中有一個開關，另一個開關用來控制發出白光和綠光，所以這個開關是一個單刀雙擲開關，根據選項可知，D圖正確。
故選：D。
21．如圖所示，電源電壓不變，當滑片P向右滑動時（ ）
A．A表示數變大，V表示數變小
B．A表示數變小，V表示數變大
C．A表示數變大，V表示數不變
D．A表示數變小，V表示數不變
【答案】D
【解析】解：由電路圖可知，電阻R1和滑動變阻器R2并聯，電流表測干路電流，電壓表測電源的電壓；
電源電壓不變，所以移動滑片時，電壓表的示數不變；
當滑片P向右移動時，變阻器接入電路的電阻變大，根據歐姆定律可知，通過變阻器支路的電流變??；因并聯電路中各支路互不影響，則R1支路的電流不變；根據并聯電路的電流特點可知，干路電流變小，即電流表A的示數變??；故D正確。
故選：D。
22．如圖所示，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P向左滑動時，則電壓表、電流表示數變化情況是（ ）
A．A1表示數變小，A表示數變小，V表示數不變
B．A1表示數變小，A表示數變大，V表示數變大
C．A1表示數變大，A表示數變小，V表示數不變
D．A1表示數變大，A表示數變大，V表示數變大
【答案】A
【解析】解：由電路圖可知，電阻R1和滑動變阻器R2并聯，A測干路電流，A1測滑動變阻器支路的電流，電壓表測電源的電壓；
電源的電壓不變，所以移動滑片時，電壓表的示數不變；
當滑片P向左移動時，變阻器接入電路的電阻變大，根據歐姆定律可知，滑動變阻器支路的電流變小，即電流表A1的示數變小；
電阻R2兩端的電壓不變，該支路的電流不變，根據并聯電路的電流特點可知，干路電流變小，即電流表A的示數變??；故A正確。
故選：A。
23．如圖甲是體育課上坐位體前屈測量儀，圖乙是小雅設計的模擬電路，閉合開關，當推動絕緣柄使滑動變阻器的滑塊向左移動，可利用示數增大的電表反映測量成績。在此測試過程中下列分析正確的是（ ）
A．絕緣柄向左推的距離越大，滑動變阻器的電阻越大
B．絕緣柄向左推的距離越大，電壓表示數越大
C．絕緣柄向左推的時電流表示數變小，電壓表變大
D．此電路設計中，用電流表示數反映測量成績
【答案】D
【解析】解：由圖可知，該電路為串聯電路，電壓表測量滑動變阻器兩端的電壓，電流表測量電路中的電流；
ABC、向前推的距離越大，滑動變阻器接入電路中的電阻變小，總電阻變小，根據歐姆定律可知，電路中的電流變大，電流表示數變大；滑動變阻器接入電路中的電阻變小，根據串聯電路的分壓規律可知，滑動變阻器分擔的電壓變小，電壓表示數變小，故ABC錯誤；
D、由于向前推的距離越大，電流表示數變大，電壓表示數變小，所以用電流表示數反映測量成績，故D正確。
故選：D。
24．如圖所示的電路，電源電壓保持不變。閉合開關S，將滑動變阻器的滑片向右移動。下列說法正確的是（ ）
A．小燈泡變亮
B．電壓表V1的示數變大
C．電壓表V2與電流表A2示數的乘積變小
D．電壓表V1與電流表A1示數之比不變
【答案】C
【解析】解：由電路圖可知，燈泡L與滑動變阻器R串聯，電壓表V1測電源兩端的電壓，電壓表V2測燈泡兩端的電壓，兩電流表都測通過電路的電流，
電壓表V1的示數在滑片移動的過程中不會改變，故B錯誤；
將滑動變阻器的滑片向右移動，滑動變阻器接入電路的電阻變大，根據串聯電路電阻規律可知電路總電阻變大，根據歐姆定律可得通過電路的電流變小，串聯電路各處電流相等，所以通過燈泡的電流變小，則燈泡的亮度變暗，即電壓表V2與電流表A2示數的乘積變小，故A錯誤，C正確；
根據歐姆定律可知電壓表V1與電流表A1示數之比為電路總電阻，所以電壓表V1與電流表A1示數之比變大，故D錯誤；
故選：C。
25．如圖所示電路，電源電壓保持不變，開關S閉合后，在滑動變阻器滑片P向左移動的過程中，下列說法正確的是（ ）
A．電壓表V1示數變小，電壓表V2示數不變，電流表A示數變小
B．電壓表V1示數變小，電壓表V2示數變大，電壓表V1的示數與電流表A的示數之比變小
C．電壓表V2示數不變，電流表A示數變大，電壓表V1的示數與電流表A的示數之比變大
D．電壓表V1示數變小，電壓表V2示數不變，電壓表V2的示數與電流表A的示數之比變小
【答案】D
【解析】解：由圖可知，R與滑動變阻器串聯，電壓表V1測滑動變阻器兩端的電壓，電壓表V2測電源電壓，電流表測電路中的電流；
由于電源電壓不變，移動滑片時，電壓表V2示數不變；
開關S閉合后，在滑動變阻器滑片P向左移動的過程中，滑動變阻器接入電路的電阻變小，總電阻變小，根據歐姆定律可知，電路中的電流變大，電流表A示數變大；
根據U＝IR可知，R兩端的電壓變大；根據串聯電路的電壓規律可知，滑動變阻器兩端的電壓變小，即電壓表V1示數變小；
電壓表V2示數不變，電流表A示數變大，電壓表V2的示數與電流表A的示數之比變小；
根據R=UI可知，電壓表V1的示數與電流表A的示數之比為滑動變阻器接入電路的電阻，由于滑動變阻器接入電路的電阻變小，電壓表V1的示數與電流表A的示數之比變小；
綜上所述，D正確。
故選：D。
26．如圖所示的電路中，電源電壓不變。閉合開關S，R1滑片向左移動的過程中，下列說法正確的是（ ）
A．電流表A的示數變小
B．電壓表V2的示數變大
C．電壓表V1示數與電流表A示數的比值變大
D．電壓表V1示數與電流表A示數的乘積變大
【答案】D
【解析】解：由電路圖可知，閉合開關S，滑動變阻器R1與定值電阻R2串聯，電壓表V1測電源兩端的電壓，電壓表V2測R1兩端的電壓，電流表A測電路中的電流。
因電源電壓不變，所以，滑片移動時，電壓表V1的示數不變，
R1滑片向左移動的過程中，變阻器接入電路中的電阻變小，電路的總電阻變小，
由I=UR可知，電路中的電流變大，即電流表A的示數變大，故A錯誤；
則電壓表V1示數與電流表A示數的比值變小、電壓表V1示數與電流表A示數的乘積變大，故C錯誤、D正確；
由U＝IR可知，定值電阻R2兩端的電壓變大，
因串聯電路中總電壓等于各分電壓之和，
所以，滑動變阻器R1兩端的電壓變小，即電壓表V2的示數變小，故B錯誤。
故選：D。
27．為保障安全，現在很多室內公共場所安裝有煙霧報警裝置，如圖所示是煙霧報警的簡化原理圖。電源電壓保持不變，R0為定值電阻，光敏電阻R的阻值隨光照強度的減弱而增大，當電路中的電流減小至某一數值時報警器開始報警。當有煙霧遮擋射向光敏電阻R的激光時，下列說法正確的是（ ）
A．電流表的示數變小，電壓表的示數不變
B．電流表的示數變小，電壓表的示數變大
C．電流表的示數不變，電壓表的示數變大
D．電流表的示數不變，電壓表的示數不變
【答案】B
【解析】解：由電路圖可知，光敏電阻R和定值電阻R0串聯，電壓表測R兩端的電壓，電流表測電路中的電流。
因光敏電阻R的阻值隨光照強度的減弱而增大，
所以，當有煙霧遮擋射向光敏電阻R的激光時，光照強度減弱，R的阻值增大，電路中的總電阻增大，
由I=UR可知，電路中的電流減小，即電流表的示數變小，故CD錯誤；
由U＝IR可知，R0兩端電壓變小，
因串聯電路中總電壓等于各分電壓之和，
所以，R兩端的電壓變大，即電壓表示數變大，故A錯誤、B正確。
故選：B。
28．如圖所示為油量表示意圖，當油量減少時，下列說法正確的是（ ）
A．R不斷減小
B．R總不斷減小
C．I總不斷減小
D．R兩端電壓不斷減小
【答案】C
【解析】解：由圖可知，滑動變阻器R與定值電阻R0串聯，電流表測電路中的電流；
A、由圖可知，當油量減少時，滑動變阻器的滑片P向上移動，滑動變阻器接入電路的電阻絲變長，滑動變阻器R接入電路的電阻變大，故A錯誤；
B、由串聯電路的電阻特點可知，滑動變阻器接入電路的電阻變大時，電路中的總電阻也變大，故B錯誤；
C、由歐姆定律可知，電源電壓一定時，電路中的總電阻變大，電路中的電流減小，故C正確；
D、由串聯電路的分壓原理可知，滑動變阻器接入電路的電阻增大時，滑動變阻器兩端的電壓變大，故D錯誤。
故選：C。
29．將兩個阻值不等的電阻R1和R2按如圖（b）所示的方式接入電路中。已知電源電壓相同，R1小于R2，則下列判斷中正確的是（ ）
A．電壓表V1的示數等于電壓表V2的示數
B．電流表A1的示數大于電流表A2的示數
C．電壓表V1與電流表A1示數的比值等于電壓表V2與電流表A2示數的比值
D．電壓表V1與電流表A1示數的比值小于電壓表V2與電流表A2示數的比值
【答案】D
【解析】解：（1）由甲電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，電流表A1測電路中的電流，
因串聯電路中總電阻等于各分電阻之和，所以，電路中電流表A1的示數：I1=UR1+R2，
電壓表V1的示數：U1＝I1R1=UR1+R2R1=R1R1+R2U，
電壓表V1與電流表A1的比值U1I1=R1；
（2）由乙電路圖可知，R1與R2并聯，電壓表V2測電源兩端的電壓，電流表A2測R2支路的電流，
則電壓表V2的示數U2＝U，
因并聯電路中各支路兩端的電壓相等，所以，電流表A2的示數：I2=UR2，
電壓表V2與電流表A2的比值U2I2=R2；
綜上可知：
A．由R1R1+R2U＜U可知，U1＜U2，即電壓表V1的示數小于V2的示數，故A錯誤；
B．由UR1+R2＜UR2可知，I1＜I2，即電流表A1的示數小于A2的示數，故B錯誤；
CD．由R1小于R2可知，U1I1＜U2I2，即電壓表V1與電流表A1的比值小于電壓表V2與電流表A2的比值，故C錯誤，D正確。
故選：D。
30．如圖所示，圖甲是某款電子秤的外觀圖，圖乙是它的原理圖，表盤是由電壓表改裝而成的，下列判斷正確的是（ ）
A．物體質量越大，電子秤示數越大，電路中電流不變
B．物體質量越大，電子秤示數越小，電路中電流不變
C．物體質量越大，電子秤示數越大，電路中電流越大
D．物體質量越大，電子秤示數越小，電路中電流越大
【答案】A
【解析】解：由圖可知，電阻R0、R串聯，由于電壓表的阻值很大，在電路中相當于開路，所以滑片P上下移動過程中，電路中的總電阻不變；根據歐姆定律可知，由于電源電壓不變，所以電路中的電流不變，故CD錯誤；
由圖可知，電壓表測量滑動變阻器上端至滑片P之間電阻兩端的電壓，物體的質量越大，彈簧伸長越長，滑動變阻器上端至滑片P之間電阻越大，由于電路中的電流不變，根據歐姆定律可知，滑動變阻器上端至滑片P之間電阻兩端的電壓就越大，故A正確、B錯誤。
故選：A。
二、填空題（共5小題）：
31．小明在“研究小燈泡的電阻”實驗中，按如圖所示電路圖連接電路，閉合開關后發現小燈泡不發光，電流表示數為零，電壓表示數接近電源電壓，出現此故障的原因可能是 斷路；小明找出并排除此故障后，閉合開關發現無論怎樣移動滑動變阻器的滑片，小燈泡都只能微弱發光，且電流表、電壓表示數均不變，則此故障的原因最有可能出現在 。（均選填電路圖中的元件符號）
【答案】L；R。
【解析】解：由圖知，燈泡L和滑動變阻器R串聯，電壓表測量燈泡L兩端的電壓，電流表測量電路中的電流；
閉合開關后發現小燈泡不發光，則可能是出現斷路故障或者燈泡短路，電流表示數為零，說明電路中一定有斷路，而電壓表示數接近電源電壓，說明電壓表與電源兩極是接通的，則故障是與電壓表并聯的小燈泡L斷路；
小明找出并排除此故障后，發現無論怎樣移動滑動變阻器的滑片，小燈泡都只能微弱發光，且電流表、電壓表示數均不變，說明變阻器沒有起到改變電阻的作用，則可能是變阻器被短路，或者變阻器使用下面兩個接線柱（此時相當于阻值較大的定值電阻），即此故障的原因最有可能出現在變阻器R上。
故答案為：L；R。
32．如圖所示電路中，由于接線柱接觸不良導致電路發生了斷路故障。若電路中僅有一處故障，且只發生在電阻R1、R2上。現通過接入一個電表來判斷故障。
①應選擇如下方案 。
A.將一個電流表接入到Q點
B.將一個電壓表接入到QM之間
C.將一個電壓表接入到MN之間
②請寫出選擇方案后，閉合開關S后的操作、電表的示數變化情況及其對應的故障： 。
【答案】①A；②滑動滑動變阻器的滑片，若電流表示數有變化，則R1斷路；若電流表示數不變，則R2斷路。
【解析】解：由圖可知，該電路為并聯電路；
①②A.將一個電流表接入到Q點，此時電流表測量干路中的電流，移動滑動變阻器的滑片，若電流表示數不變，這說明通過滑動變阻器的電流不變，所以故障是R2斷路；若電流表示數發生變化，這說明通過滑動變阻器的電流發生了改變，該支路是正常的，故障是R1斷路；
B.將一個電壓表接入到QM之間，電壓表測量的是一段導線直接的電壓，示數一直為0，不能檢測出電路故障；
C.將一個電壓表接入到MN之間，電壓表測量的是電源電壓，示數保持不變，不能檢測出電路故障。
故答案為：①A；②滑動滑動變阻器的滑片，若電流表示數有變化，則R1斷路；若電流表示數不變，則R2斷路。
33．在圖所示的電路中，電源電壓保持不變，電阻R1、R2的阻值相等。開關S閉合后電路正常工作，電流表的示數為I0，電壓表的示數為U0，則電源電壓為 。一段時間后，由于兩電阻中有一個出現故障，使至少一個電表的示數變大，請根據相關信息寫出此時兩電表的示數及相對應的故障 。
【答案】2U0；電壓表V為2U0、電流表A為0時，R1斷路；電壓表V為0、電流表A為2I0時，R1短路；電壓表V為2U0、電流表A為2I0時，R1短路。
【解析】解：由圖知，兩只定值電阻串聯，電流表測量電路中的電流，電壓表V測量電阻R1兩端電壓。
由題知，電阻R1、R2的阻值相等，開關S閉合后，電流表的示數為I0，電壓表的示數為U0，由串聯分壓的規律可知電源電壓為2U0；
一段時間后，觀察到其中只有一個電表的示數變大：
若R1斷路，則電流表示數為0，電壓表測量的是電源電壓，示數為2U0，符合題意；
若R2斷路，則電流表、電壓表示數都為0，不符合題意；
若R2短路，由于總電阻減小，根據歐姆定律可知，電流表示數變大，此時電壓表測量電源電壓，示數都變大，符合題意；
若R1短路，由于總電阻減小，根據歐姆定律可知，電流表示數變大，示數為2U0R=2I0，此時電壓表測量一段導線兩端的電壓，示數減小為0，符合題意；
綜上所述，故障為電壓表示數為2U0，電流表示數為0，R1斷路；電流表示數為2I0，電壓表示數為0，R1短路。
故答案為：2U0；電壓表V為2U0、電流表A為0時，R1斷路；電壓表V為0、電流表A為2I0時，R1短路；電壓表V為2U0、電流表A為2I0時，R1短路。
34．在探究“導體的電流與電阻的關系”實驗中，采用了如圖所示的電路圖，實驗過程中發現電流表沒有示數，電壓表偏轉明顯，移動滑動變阻器的滑片現象幾乎不變，電路故障的原因可能是 。家庭電路中若線路連接處接觸不良，則該處電阻 （選填“變大”或“變小”），造成局部過熱可能會引起火災。
【答案】R斷路；變大。
【解析】解：由圖可知，該電路為串聯電路，電壓表測量R兩端的電壓，電流表測量電路中的電流；實驗過程中發現電流表沒有示數，說明電路出現了斷路故障，電壓表有示數，說明電壓表與電源之間是接通的，所以電流表、開關和滑動變阻器都沒有斷路，則故障是R斷路；
電路連接處與原來相比，由于接觸不好，電流通過時受到的阻礙作用增大，因此電阻增大；連接處相對于其他地方電阻增大，根據焦耳定律Q＝I2Rt，在電流、時間相同的情況下產生了更多的熱量，因此導致局部溫度升高，而金屬導線的電阻隨溫度的升高而增大，電阻增大，產生的熱量更多，溫度升得更高，以致惡性循環引發火災。
故答案為：R斷路；變大。
35．在如圖所示的電路中，電源電壓保持不變，閉合開關，電路正常工作一段時間后，發現電路中至少有一個電表的示數變大，在電路中，將電流表A與R1位置互換后，發現電壓表V的示數不發生變化，若其他元件仍保持完好，故障發生在電阻R1或R2上，電路中存在的故障可能是
或 。
【答案】R2斷路；R1短路。
【解析】解：由圖可知，該電路為串聯電路，電流表測量電路中的電流，電壓表測量R2兩端的電壓；
若R1斷路，則電路中無電流，電流表示數為0，電壓表示數為0；將電流表A與R1位置互換后，電流表示數為0，電壓表測量的是電源電壓，有示數；
若R2斷路，則電路中無電流，電流表示數為0，此時電壓表測量的是電源電壓，電壓表示數變大；將電流表A與R1位置互換后，電流表示數為0，電壓表測量的是電源電壓，電壓表示數不變；
若R1短路，則電路中電流，且電流表示數變小，電壓表測量的是電源電壓，示數變大；將電流表A與R1位置互換后，電壓表測量的是電源電壓，有示數，示數不變；
若R2短路，則電路中電流，且電流表示數變小，電壓表測量的是一段導線兩端的電壓，示數為0；將電流表A與R1位置互換后，電壓表測量的是電源電壓，有示數，示數變大；
綜上所述，電路中存在的故障可能是R2斷路、R1短路。
故答案為：R2斷路；R1短路。
三、作圖題（共5小題）：
36．小明想設計一個露營用的便攜式調光燈，請你在圖中虛線椹內幫小明完成設計的電路圖。
【答案】見解析。
【解析】解：滑動變阻器與燈泡串聯在電路中，通過移動滑動變阻器的滑片可以改變電路中的電流，從而改變燈泡的實際功率的大小，改變燈泡亮度的大小，如圖所示：
37．朵朵和媛媛同學發現地鐵進出閘機可用刷臉（S1）、刷卡（S2）和掃二維碼（S3）中的任一方法通過，小月和同學們經過思考想設計了閘機識別電路原理圖，請同學們幫忙設計完成。（閘機用電動機符號表示，S1、S2、S3用開關表示）
【答案】見解析。
【解析】解：由題知，刷臉（開關S1）、刷卡（開關S2）或掃二維碼（開關S3），只要其中一種方式識別成功，則相應開關閉合從而使電動機啟動工作，所以三個開關應并聯后再與電動機串聯在電源上，如圖所示：
38．如圖給你一個電源、一個開關、一個滑動變阻器、一個電流表、兩個燈泡、若干導線，請按要求完成以下問題：
（1）已知通過兩燈L1和L2的電流分別為0.4A和0.3A，電流表的示數為0.7A，當移動滑動變阻器的滑片時，L1的電流改變而L2的電流不變，試根據要求在虛線框內畫出電路圖。
（2）根據電路圖把實物元件連接起來。
【答案】見解析。
【解析】解：（1）由題知，通過兩燈的電流不相等，所以兩燈應并聯；移動滑動變阻器的滑片時，L1的電流改變而L2的電流不變，所以滑動變阻器應一上一下串聯在L1的支路上；電流表的示數為0.7A，等于兩燈電流之和，所以電流表在干路上且使用大量程。電路圖如圖所示：
（2）根據電路圖，電流從電源正極流出，經開關后分成兩支，一支經過燈泡L2，另一支通過變阻器和L1，兩支路匯合后通過電流表回到電源負極，實物圖如圖所示：
39．利用圖中實驗器材設計電路，要求L1與L2并聯，開關控制整個電路，電流表測量燈泡L2中的電流，電壓表測量燈泡L1的電壓，滑動變阻器RP能調節L1的亮度，且當滑片P向右滑動時L1變亮。請將符合要求的電路圖畫在虛線框內，并按照所畫電路圖將左側的實物連接起來，導線不能交叉。
【答案】見解析。
【解析】解：由題意可知，L1、L2并聯，電流表與燈泡L2串聯，電壓表與燈泡L1并聯；變阻器調節L1的亮度說明變阻器與L1串聯，開關位于干路，如下圖所示：
根據電路圖連接實物圖，可以根據電流流向法，先從電源的正極出發依次連接出開關、燈泡L2、電流表回到電源的負極，然后把變阻器與燈泡L1串聯后并聯接在燈泡L2和電流表測兩端，最后把電壓表并聯在燈泡L1兩端，滑片向右移動時L1的亮度變亮說明變阻器接入電路中的電阻變小，即右下方接線柱必須接入電路中；在不知道電路中電流大小的情況下，電流表選用大量程；電源有兩節干電池組成，電壓表選用0～3V量程；如圖所示：
40．如圖給你一個電源、一個開關、一個滑動變阻器、一個電流表、兩個燈泡、若干導線，請按要求完成以下問題：
（1）已知通過兩燈L1和L2的電流分別為0.4A和0.3A，當移動滑動變阻器的滑片時，L1的電流改變而L2的電流不變，電流表的示數為0.7A，試根據要求在虛線框內畫出電路圖；
（2）根據電路圖把實物元件連接起來。
【答案】見解析。
【解析】解：（1）由題知，通過兩燈的電流不相等，所以兩燈應并聯；移動滑動變阻器的滑片時，L1的電流改變而L2的電流不變，所以滑動變阻器應一上一下串聯在L1的支路上；電流表的示數為0.7A，等于兩燈電流之和，所以電流表在干路上且使用大量程。電路圖如圖所示：
（2）根據電路圖，電流從電源正極流出，經開關后分成兩支，一支經過燈泡L2，另一支通過變阻器和L1，兩支路匯合后通過電流表回到電源負極，實物圖如圖所示：題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
30
5
5
0
0
40
