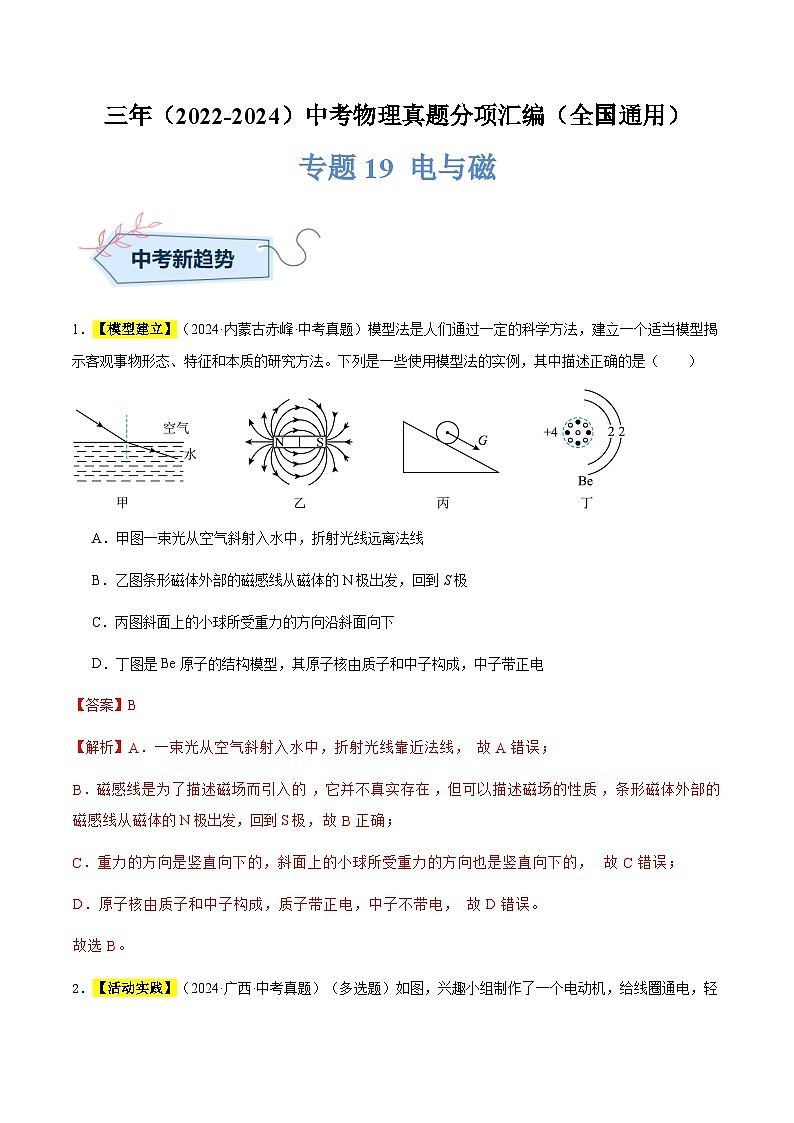

三年（2022-2024）中考物理真題分類匯編（全國通用）專題19 電與磁（解析版）

這是一份三年（2022-2024）中考物理真題分類匯編（全國通用）專題19 電與磁（解析版），共19頁。試卷主要包含了【模型建立】，【活動實踐】，【跨學科實踐】，端流入螺線管的，利用大頭針可以說明一些物理知識等內容，歡迎下載使用。

1．【模型建立】（2024·內蒙古赤峰·中考真題）模型法是人們通過一定的科學方法，建立一個適當模型揭示客觀事物形態、特征和本質的研究方法。下列是一些使用模型法的實例，其中描述正確的是（ ）
A．甲圖一束光從空氣斜射入水中，折射光線遠離法線
B．乙圖條形磁體外部的磁感線從磁體的N極出發，回到S極
C．丙圖斜面上的小球所受重力的方向沿斜面向下
D．丁圖是Be原子的結構模型，其原子核由質子和中子構成，中子帶正電
【答案】B
【解析】A．一束光從空氣斜射入水中，折射光線靠近法線，故A錯誤；
B．磁感線是為了描述磁場而引入的，它并不真實存在，但可以描述磁場的性質，條形磁體外部的磁感線從磁體的N極出發，回到S極，故B正確；
C．重力的方向是豎直向下的，斜面上的小球所受重力的方向也是豎直向下的，故C錯誤；
D．原子核由質子和中子構成，質子帶正電，中子不帶電，故D錯誤。
故選B。

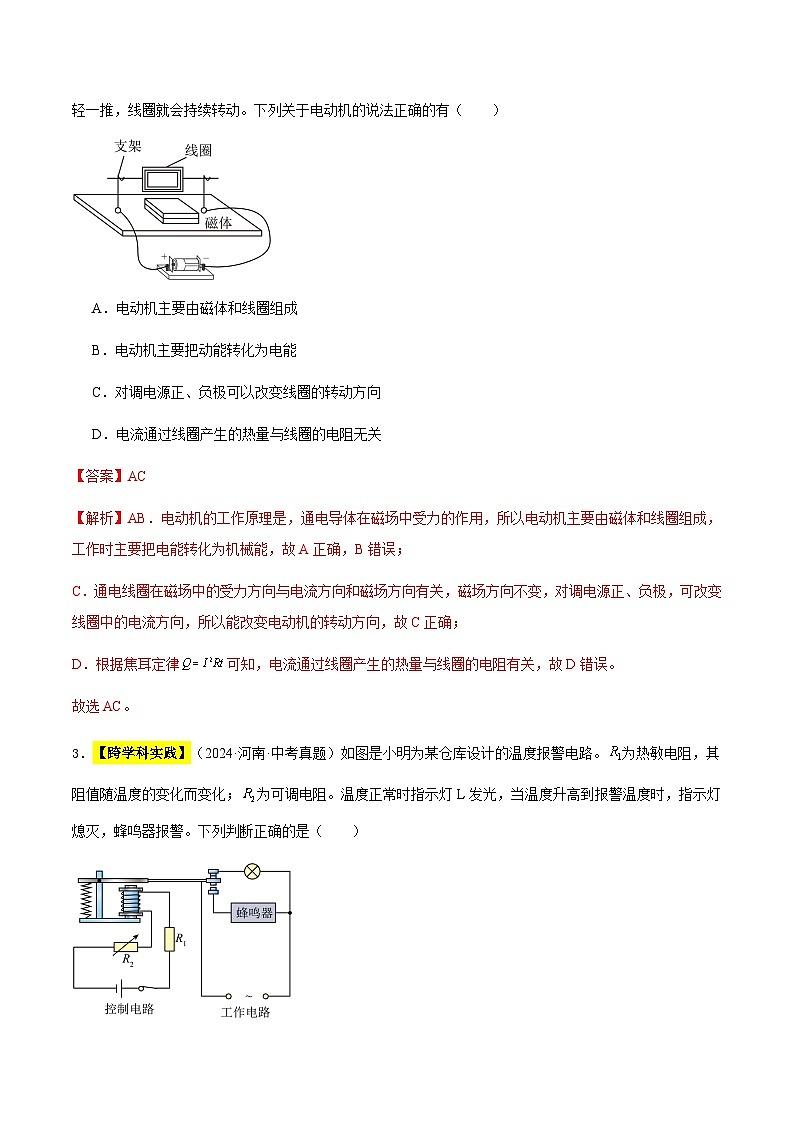

2．【活動實踐】（2024·廣西·中考真題）（多選題）如圖，興趣小組制作了一個電動機，給線圈通電，輕輕一推，線圈就會持續轉動。下列關于電動機的說法正確的有（ ）
A．電動機主要由磁體和線圈組成
B．電動機主要把動能轉化為電能
C．對調電源正、負極可以改變線圈的轉動方向
D．電流通過線圈產生的熱量與線圈的電阻無關
【答案】AC
【解析】AB．電動機的工作原理是，通電導體在磁場中受力的作用，所以電動機主要由磁體和線圈組成，工作時主要把電能轉化為機械能，故A正確，B錯誤；
C．通電線圈在磁場中的受力方向與電流方向和磁場方向有關，磁場方向不變，對調電源正、負極，可改變線圈中的電流方向，所以能改變電動機的轉動方向，故C正確；
D．根據焦耳定律可知，電流通過線圈產生的熱量與線圈的電阻有關，故D錯誤。
故選AC。

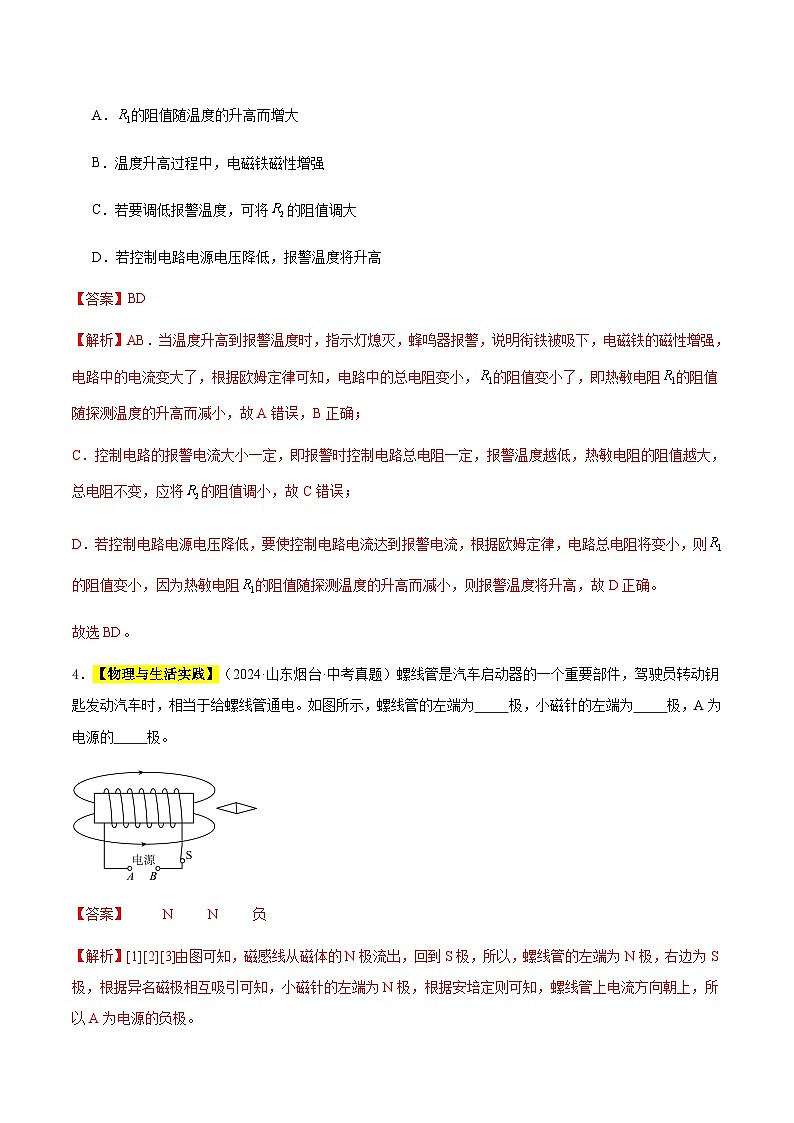

3．【跨學科實踐】（2024·河南·中考真題）如圖是小明為某倉庫設計的溫度報警電路。為熱敏電阻，其阻值隨溫度的變化而變化；為可調電阻。溫度正常時指示燈L發光，當溫度升高到報警溫度時，指示燈熄滅，蜂鳴器報警。下列判斷正確的是（ ）
A．的阻值隨溫度的升高而增大
B．溫度升高過程中，電磁鐵磁性增強
C．若要調低報警溫度，可將的阻值調大
D．若控制電路電源電壓降低，報警溫度將升高
【答案】BD
【解析】AB．當溫度升高到報警溫度時，指示燈熄滅，蜂鳴器報警，說明銜鐵被吸下，電磁鐵的磁性增強，電路中的電流變大了，根據歐姆定律可知，電路中的總電阻變小，的阻值變小了，即熱敏電阻的阻值隨探測溫度的升高而減小，故A錯誤，B正確；
C．控制電路的報警電流大小一定，即報警時控制電路總電阻一定，報警溫度越低，熱敏電阻的阻值越大，總電阻不變，應將的阻值調小，故C錯誤；
D．若控制電路電源電壓降低，要使控制電路電流達到報警電流，根據歐姆定律，電路總電阻將變小，則的阻值變小，因?yàn)闊崦綦娮璧淖柚惦S探測溫度的升高而減小，則報警溫度將升高，故D正確。
故選BD。
4．【物理與生活實踐】（2024·山東煙臺·中考真題）螺線管是汽車啟動器的一個重要部件，駕駛員轉動鑰匙發動汽車時，相當于給螺線管通電。如圖所示，螺線管的左端為 極，小磁針的左端為 極，A為電源的 極。
【答案】 N N 負
【解析】[1][2][3]由圖可知，磁感線從磁體的N極流出，回到S極，所以，螺線管的左端為N極，右邊為S極，根據異名磁極相互吸引可知，小磁針的左端為N極，根據安培定則可知，螺線管上電流方向朝上，所以A為電源的負極。
5．【物理與古代典籍】（2024·云南·中考真題）我國古代《論衡》有關于用布摩擦過的琥珀能吸引干草屑和司南能指南北的記載。說明用布摩擦過的琥珀帶了電荷，其本質是 （選填“電荷的轉移”或“創造了電荷”）；司南能指南北是因?yàn)榈厍蛑車嬖? 。
【答案】 電荷的轉移 地磁場
【解析】[1]用布摩擦過的琥珀能吸引干草屑，說明用布摩擦過的琥珀帶了電荷，其本質是電荷的轉移。
[2]地球周?chē)嬖诖艌?chǎng)，叫做地磁場，司南能指南北是因?yàn)榈厍蛑車嬖诘卮艌?chǎng)。
6．【物理與工程技術】（2024·重慶·中考真題）如圖所示，重慶蟠龍抽水蓄能電站于2024年全部投產，每年可減少二氧化碳排放39.87萬噸。抽水蓄能電站的工作原理是：在用電低谷時，將水從下水庫抽到上水庫儲存，這是將電能轉化為水的 能；在用電高峰時，將水從上水庫放到下水庫帶動發電機發電，發電機是利用 原理工作的。
【答案】 機械 電磁感應現象
【解析】[1]將水從下水庫抽到上水庫儲存，水的高度升高，重力勢能變大，機械能變大，故這是將電能轉化為水的機械能。
[2]發電機的工作原理是電磁感應現象，是閉合電路的部分導體在磁場中做切割磁感線運動，產生感應電流。
7．【新中考·模型建構】（2024·四川瀘州·中考真題）如圖所示，將A、B兩塊磁鐵套在光滑豎直桿上，放置于水平桌面上，磁鐵A在光滑豎直桿上靜止，磁鐵B在水平桌面上靜止，請?jiān)趫D中畫出磁鐵B的受力示意圖。
【答案】
【解析】磁鐵A下面是N極，磁鐵B的上面是N極，同名磁極相互排斥，磁鐵B受到豎直向下的重力、豎直向下的斥力和豎直向上的支持力，作用點畫在物體的重心，如圖所示：
一、單選題
1．（2024·山西·中考真題）小明從電動玩具上拆下一塊電池。為了確定該電池的正負極，他設計了以下四種方案，其中可行的是（ ）
A．B．C．D．
【答案】C
【解析】A．測電筆是來辨別家庭電路中的火線和零線的，由于測電筆內部高阻的特點，無法辨別電池正負極，故A不符合題意；
B．燈泡的亮或滅，可以判斷電路中是否有電流，而不能判斷電路中電流的方向，也就不能判斷電源的正負極，故B不符合題意；
C．通電螺線管的極性與電流方向有關，由此也可判斷出電源的正負極，故C符合題意；
D．通電線圈周?chē)嬖诖艌?chǎng)，通過吸引鐵屑的多少只可以證明磁性的強弱，無法判斷電源的正負極，故D不符合題意。
故選C。
2．（2024·四川內江·中考真題）如圖所示，開關閉合后，使導體ab左右運動，靈敏電流表的指針隨之偏轉，人們根據此現象制成了（ ）
A．電磁鐵B．電動機C．發電機D．電磁繼電器
【答案】C
【解析】開關閉合后，使導體ab左右運動，滿足閉合電路中的部分導體在磁場中做切割磁感線運動，產生感應電流，此為電磁感應現象，發電機就是這一原理制成的，故ABD不符合題意，C符合題意。
故選C。
3．（2023·四川樂山·中考真題）如圖所示是手持式金屬探測器。當探測器靠近金屬物品時，在金屬物品中產生感應電流，由此導致探測器發出警報，選項圖片中與其工作原理相同的是（ ）
A．B．
C．D．
【答案】D
【解析】根據題意可知，當探測器靠近金屬物品時，在金屬物品中產生感應電流，這是電磁感應現象；
A．該裝置是電磁鐵，利用了電流的磁效應，故A不符合題意；
B．該實驗是奧斯特實驗，說明電流的周?chē)嬖诖艌?chǎng)，故B不符合題意；
C．圖中導體通電后，通電導體在磁場中受力運動，是電動機的原理，故C不符合題意；
D．閉合電路的一部分導體在磁場中做切割磁感線運動，導體中產生感應電流，這是電磁感應現象，故D符合題意。
故選D。
4．（2023·四川資陽·中考真題）課外活動小組制作電磁驅動“小車”：把銅制裸導線密繞成長螺線管當作軌道，固定在水平桌面上；將兩個強磁鐵固定在一節新干電池的兩極上制成“小車”，磁極與電極的位置關系如圖所示。把“小車”從右側入口完全推入螺線管，“小車”自動向前運動到達左側。關于小車運動的工作原理，下列說法中正確的是（ ）
A．調換干電池的正負極，其他條件不變，電磁驅動“小車”仍能從右側自動到達左側
B．將銅制裸導線換做銅制漆包線，其他條件不變，電磁驅動“小車”依然能從右側自動到達左側
C．電磁驅動“小車”的工作原理與揚聲器的工作原理類似
D．電磁驅動“小車”的工作原理在于螺線管內發生了電磁感應現象
【答案】C
【解析】A．調換干電池的正負極，其他條件不變，線圈中的電流方向改變，則“小車”受力方向改變，電磁驅動“小車”不能從右側自動到達左側，故A錯誤；
B．將銅制裸導線換做銅制漆包線，電池和導線之間斷路，螺線管中不能產生電流，“小車”不會受到力的作用，不能運動，故B錯誤；
CD．電磁驅動“小車”的工作原理是磁場對電流有力的作用，而不是電磁感應，這與揚聲器的工作原理類似，故C正確，D錯誤。
故選C。
5．（2022·山東德州·中考真題）圖甲是某物理興趣小組設計的體感測溫門，其內部工作電路可簡化為圖乙所示。R1是熱敏電阻，其阻值隨溫度的升高而減小，R0為定值電阻。通過測溫門時，若人體溫度正常，綠燈亮電鈴不響；若人體溫度高于37.3℃，綠燈不亮電鈴響。下列說法正確的是（ ）
A．測溫門是通過感應人體發出的紫外線來測量溫度的
B．工作電路主要利用了電流的熱效應
C．人體溫度越高，電流表的示數越小
D．A處是綠燈，B處是電鈴
【答案】D
【解析】A．測溫門是通過感應人體發出的紅外線來測量溫度的，故A錯誤；
B．工作電路（電鈴）主要利用了電流的磁效應，故B錯誤；
C．由圖乙知R1與R0串聯，人體溫度越高，熱敏電阻R1的阻值越小，電路中的總阻值越小，電源電壓不變，根據歐姆定律可知，電路中的電流越大，即電流表的示數越大，故C錯誤；
D．人體溫度越高，熱敏電阻R1的阻值越小，電路中的電流越大，電磁鐵磁性越強，將銜鐵吸下，B接入電路中，此時綠燈不亮電鈴響，因此B處是電鈴，A處是綠燈，故D正確。
故選D。
二、多選題
6．（2022·四川宜賓·中考真題）法國科學家阿爾貝·費爾和德國科學家彼得·格林貝格爾發現了巨磁電（GMR）效應，榮獲2007年諾貝爾物理學獎。巨磁電阻效應即磁場越強電阻越小，如圖，是探究巨磁電阻（GMR）特性原理示意圖。電源電壓保持不變，閉合開關S1、S2，在保證各元件安全的情況下，當滑片P向左端移動過程中，下列說法正確的是（ ）
A．電磁鐵磁性增強B．巨磁電阻阻值變大
C．電流表示數變大D．電壓表示數變大
【答案】AC
【解析】由圖知，右側電路中巨磁電阻GMP與定值電阻R串聯，電流表測電路中的電流，電壓表測巨磁電阻的電壓，閉合開關S1、S2，滑片P向左移動時，變阻器連入電路中的電阻變小，根據歐姆定律可知，左側電路中的電流變大，電磁鐵的磁性增強（周?chē)拇艌?chǎng)增強），由題意可知巨磁電阻的阻值變小，根據串聯電路的電阻關系可知，右側電路的總電阻變小，由歐姆定律可知，電流表示數變大，根據可知，定值電阻R的電壓變大，根據串聯電路電壓的規律，巨磁電阻的電壓變小，即電壓表示數變小。故AC正確，BD錯誤。
故選AC。
三、填空題
7．（2023·四川資陽·中考真題）夜幕降臨，裝有自動照明系統的LED燈將城市照得燈火通明。這種LED燈是通過光電轉換原理來供電的：白天，太陽能電池板將太陽能轉化為電能，通過對蓄電池充電將電能轉化為化學能儲存起來；夜晚，蓄電池放電，將化學能轉化為電能，讓路燈實現照明功能；其中，光敏電阻的阻值隨光照強度增大而減小，充放電電路的切換由電磁繼電器自動實現。該照明系統的電路原理如圖所示。②結合上述工作原理，電路原理圖中方框內的電器元件是：① 、② 、③ 、④ （選填下列電器元件前的字母代號）。
A．電池 B．蓄電池 C．太陽能電池板 D．LED路燈
【答案】 A D B C
【解析】[1]光敏電阻R與R0串聯在控制電路中，控制電路中缺少電源，則①應該是電池。
[2][3][4]當光照強度增強時光敏電阻的阻值減小，電磁鐵的電流增大，電磁鐵的磁性增強，吸引銜鐵，與GH接觸，使太陽能轉化的化學能儲存在蓄電池里；夜晚光照強度小于一定值時，電磁鐵的電路中幾乎無電流，電磁鐵無磁性，銜鐵與EF接觸，蓄電池釋放電能，供路燈工作，則銜鐵與GH接觸時，蓄電池與太陽能電池板組成閉合回路，且蓄電池充電；當銜鐵與EF接觸時，蓄電池與LED路燈組成閉合回路，蓄電池放電，則②是LED路燈，③是蓄電池，④是太陽能電池板。
8．（2023·遼寧朝陽·中考真題）置于通電螺線管右側的小磁針靜止時，其N(xiāo)極指向如圖所示。由此可知，通電螺線管的右端是 （選填“N極”或“S極” ），電流是從 （選填“”或“” ）端流入螺線管的。
【答案】 S極
【解析】[1][2]由圖可知，小磁針的磁極為：左側為N極，右側為S極，根據異名磁極相互吸引，則可知螺線管的磁極為：左側為N極，右側為S極，則根據安培定則可知，電流是從B端流入螺線管的。
9．（2022·江蘇南京·中考真題）利用大頭針可以說明一些物理知識。

（1）圖甲所示，小明所說的“多”是指鐵釘?shù)? 比大頭針大；
（2）圖乙所示，燈泡發光，說明大頭針具有 性；
（3）圖丙所示，大頭針被吸引，說明通電線圈周?chē)嬖? 。
【答案】 質量 導電 磁場
【解析】（1）[1]一根鐵釘比一枚大頭針含有的鐵多，這里的多是指鐵釘中含有的物質比大頭針中含有的物質多，即鐵釘?shù)馁|(zhì)量比大頭針大。
（2）[2]圖乙中，燈泡發光，說明有電流經過燈泡，電路是通路，所以大頭針是導體，具有導電性。
（3）[3]由丙圖可知，鐵釘上纏有導線，通電后成為電磁鐵，大頭針被吸引，說明通電線圈周?chē)嬖诖艌?chǎng)。
四、作圖題
10．（2022·山東德州·中考真題）如圖所示，在豎直固定的玻璃板右側放置一電磁鐵，接通電源后，電磁鐵可將鐵塊A吸附在玻璃板上保持靜止。
（1）畫出鐵塊A受到摩擦力F的示意圖（力的作用點圖中已標出）；
（2）用“N”“S”標出電磁鐵右端的極性。
【答案】
【解析】鐵塊A靜止，受力平衡，所受摩擦力與重力大小相等，方向相反，重力方向豎直向下，摩擦力方向豎直向上，過A的重心做豎直向上的帶箭頭的直線表示A受到的摩擦力；圖中電流從電磁鐵左端進，右端出，根據安培定則可知，電磁鐵右端為N極，如圖所示：
11．（2022·四川資陽·中考真題）如圖所示，螺線管與電源、開關S組成閉合回路。在螺線管下方的地面上放有一條形磁體，開關S閉合瞬間，該條形磁體突然向上運動。請?jiān)趫D中標出電源左端的極性、閉合開關后通電螺線管中的電流方向、螺線管下端的磁極極性和螺線管左側P點磁感線的方向。
【答案】
【解析】根據磁極間的相互作用規律，開關S閉合瞬間，該條形磁體突然向上運動說明通電螺線管下端與條形磁體的上端是異名磁極，條形磁體的上端是S極，故通電螺線管下端是極，由安培定則可判斷電流從螺線管上端流進，下端流出，故電源左端為負極，由磁體外部的磁感線從極出發回到S極可判斷點方向。如圖所示：
12．（2022·貴州銅仁·中考真題）1）如圖所示，一束光斜射向玻璃磚，并穿過玻璃磚。畫出這束光進入玻璃和離開玻璃后的光線（注意標出法線）；
（2）如圖所示為一根“ ”形杠桿，O為支點，左端懸掛一重物M，現要在A端施加一個最小的力，使M在圖示位置保持平衡。某同學在A點畫出了最小力F的示意圖，請對該同學的作圖結果予以評價（用作圖方式體現）；
（3）如圖所示，根據小磁針的指向，用物理符號標出螺線管左端和電源左端極性。
【答案】見解析
【解析】（1）過入射點先作法線，當光從空氣斜射入玻璃時，折射光線和入射光線分居法線的兩側，折射角小于入射角，由此在法線右側的玻璃中畫出折射光線；當光從玻璃斜射入空氣時，折射光線和入射光線分居法線的兩側，折射角大于入射角，由此在法線右側的空氣中畫出折射光線。如圖所示：
（2）根據杠桿平衡條件可知，阻力與阻力臂的乘積不變，要使得動力F最小，則動力臂最大，從圖看出，連接O點到A點，OA即為動力臂，此線段最長，即動力臂OA最長，作過A與OA垂直的垂線段，根據力的示意圖畫出F，此時F最小，故該同學的畫法不符合題意，應為如圖所示：
（3）小磁針靜止時，根據磁極間的相互作用規律可知，相互靠近的一定是異名磁極，因此螺線管的右端是S極，左端是N極；根據右手定則，右手握住螺線管，使拇指指向N極。則四指環繞的方向就是電流的方向，可以判斷出，電流的整體走向是從螺線管的右端流進，因此電源右端是正極，左端是負極；如圖所示：
五、實驗題
13．（2024·黑龍江牡丹江·中考真題）小丹做了一個有趣的實驗，她將兩個相同的玩具電機A、B的轉軸用塑料管連接起來，圖甲是電機A、B簡易結構的示意圖。
（1）如圖乙所示，閉合開關S，電流通過電機B，B中線圈在磁場中會受到 的作用轉動起來，帶動電機A中線圈轉動，小燈泡發光。此時，電機A相當于 （選填“用電器”“開關”或“電源”），這是利用了 原理；
（2）若想改變電機B中線圈的轉動方向，可以通過改變 來實現；
（3）當電機B中線圈轉動方向改變時，電機A中線圈的轉動方向也隨之改變，通過小燈泡的電流方向 （選填“會”或“不會”）改變。在電機A所在電路中添加 （一種器材），用來判斷電路中電流方向是否改變。
【答案】 力 電源 電磁感應 電流方向 會 發光二極管
【解析】（1）[1][2][3]通電導體在磁場中會受到力的作用。如圖乙，當有電流通過電機B，B中線圈在磁場中會受到力的作用，從而使線圈轉起來；B中線圈帶動A中線圈轉動，導體做切割磁感線的運動產生電流，小燈泡發光，這種現象稱為電磁感應現象，此時的電機A相當于電源。
（2）[4]通電導體在磁場中要受到力的作用，受到的力的方向跟電流方向和磁場方向有關，電機B中磁場方向是固定的，所以只能通過改變電流方向來改變導體在磁場中的受力的方向。
（3）[5]當電機B中線圈轉動方向改變時，電機A中線圈的轉動方向也會隨之改變，線圈的轉動方向不同，所產生的電流方向也會發生變化，即通過小燈泡的電流方向會發生改變。
[6]發光二極管具有單向?qū)щ娦?，所以可以在電機A所在電路中添加一個發光二極管，用來判斷電路中電流方向是否改變。
14．（2023·湖北襄陽·中考真題）仿生學是模仿生物的一些特性，為人類發明創新提供思路和借鑒?？茖W(xué)家研究發現，如果把一小塊磁鐵綁在幾只鴿子身上，這幾只鴿子會驚慌失措，失去辨識方向的能力。而把差不多大小的銅塊綁在另幾只鴿子身上，卻對它們辨識方向沒有什么影響。這樣可以初步推斷鴿子是靠地磁場來辨識方向的。
閱讀上述材料，請你回答下列問題：
（1）上文中“圍繞鴿子所做的實驗”科學家想探究的問題是： ；
（2）“分別把一小塊磁鐵和銅塊綁在不同鴿子身上，觀察其辨識方向的能力”，屬于科學探究過程中的 （從下列選項中選填一個序號）；
A．進行實驗
B．猜想與假設
C．得出結論
（3）實驗中選用磁鐵和銅塊，主要是利用它們的 這一不同物理屬性（從下列選項中選填一個序號）。
A．彈性
B．導電性
C．磁性
【答案】 磁場對鴿子的辨識方向是否有影響 A C
【解析】（1）[1]根據材料知，用磁鐵和銅塊綁在鴿子身上做實驗，想探究的問題是磁場對鴿子的辨識方向是否有影響。
（2）[2]“分別把一小塊磁鐵和銅塊綁在不同鴿子身上，觀察其辨識方向的能力”，屬于科學探究過程中的進行實驗；綜上分析知，故A符合題意，BC不符合題意。
故選A。
（3）[3]磁鐵和銅塊一個具有磁性，一個不具有磁性，實驗中選用磁鐵和銅塊，主要是利用它們的磁性這一不同物理屬性，故C符合題意，AB不符合題意。
故選C。
六、綜合題
15．（2024·黑龍江牡丹江·中考真題）【閱讀材料，回答問題】
超級高鐵
2023年我國超級高鐵技術研究迎來重大突破，已經實現了低真空環境運行，空氣阻力比傳統高鐵的空氣阻力低3%，再加上磁懸浮技術，真正實現了貼地“飛行”。
磁懸浮技術是一種利用磁場的作用力讓列車懸浮在軌道上的技術，可以消除輪軌間的摩擦力，降低噪聲和能耗，真空管道是一種將管道內的空氣抽走，形成真空狀態的裝置，這樣可以減少空氣阻力，提高列車的運行效率。
預計在2035年，上海一杭州線路將作為中國第一條超級高鐵列車線路投入運營。在這條長150km的真空隧道運行，超級高鐵時速可達到1000km，全程在真空管道中離地“飛行”。
（1）超級高鐵主要是通過 的方法消除輪軌間的摩擦力；
A．增大壓力 B．減小接觸面粗糙程度 C．使接觸面分離 D．變滑動為滾動
利用的原理是 。
（2）若超級高鐵以600km/h的平均速度運行，從上海到杭州只需 min；
（3）超級高鐵采用電力驅動，為方便控制磁場的變化，使用的磁體大多是 （選填“電磁鐵”或“永磁體”）；
（4）相比傳統高鐵，超級高鐵的優勢有 （寫出一條）。
【答案】 C 見解析 15 電磁鐵 見解析
【解析】（1）[1]由題意可知，超級高鐵采用磁懸浮技術，利用磁場的作用力讓列車懸浮在軌道上，使接觸面分離，從而消除輪軌間的摩擦力。
故選C。
[2]由題意可知利用的是磁懸浮技術，即利用磁場的作用力讓列車懸浮在軌道上或同名磁極相互排斥的原理。
（2）[3]上海到杭州軌道長150km，若超級高鐵以600km/h的平均速度運行，從上海到杭州運行時間為
（3）[4]相比于永磁體永久具有磁性，電磁鐵在通電時才具有磁性，且磁性大小可以通過電流來控制，而超級高鐵采用電力驅動，為方便控制磁場的變化，因此使用的磁體大多是電磁鐵。
（4）[5]由題中材料可知，相比傳統高鐵，超級高鐵的優勢有速度快、能耗低、噪聲低、阻力小、運行效率高、安全性高、節能環保等。
七、科普閱讀題
16．（2023·江蘇南京·中考真題）生活中，電梯超載時，自動報警系統的電鈴響起，電梯無法起降，報警系統的工作原理如圖甲所示，控制電路電源電壓U=6V，電磁鐵線圈電阻R0=150Ω。電阻箱R1的電阻設定為250Ω，R2為壓敏電阻，其阻值與壓力的大小關系如圖乙所示。當線圈中的電流大于或等于10mA時，銜鐵被吸合，受控制電路中電動機斷電，報警電鈴響，實現超載停機并發出提醒。
（1）電梯的自動報警電鈴應接在 （選填“C、D”或“E、F”）之間。電磁鐵通電時，上端為 極；
（2）空載時電梯底座對R2的壓力等于電梯廂的重力為4000N，閉合開關S1，求空載時控制電路中的電流大小 ；
（3）求該電梯限載人數 ；（設每人質量為70kg。g取10N/kg）
（4）若要求電梯限載人數減小，請對控制電路提出兩種改進措施 。
【答案】 E、F N 見解析
【解析】（1）[1]根據題意，當線圈中的電流大于或等于10mA時，銜鐵被吸合，受控制電路中電動機斷電，報警電鈴響，故電梯的自動報警電鈴應接在E、F之間。
[2]電磁鐵通電時，由安培定則可知上端為N極。
（2）[3]電梯底座對R2的壓力等于電梯廂的重力為4000N，由圖乙可知R2的阻值為800Ω，根據歐姆定律，則空載時控制電路中的電流為
（3）[4]當線圈中的電流大于或等于10mA時，銜鐵被吸合，受控制電路中電動機斷電，報警電鈴響，則電流為10mA時，控制電路總電阻為
此時串聯的壓敏電阻為
一個人的重力為
根據圖乙，當壓敏電阻為200Ω時，壓力為10000N，最多可搭乘的人數為
故最多可搭乘的人數為8人。
（4）[5]根據題意，為減小電梯的限載可以增大控制電路的電流，根據歐姆定律，可以將R1跟換為阻值更小的電阻（或增大控制電路的電源電壓）。
