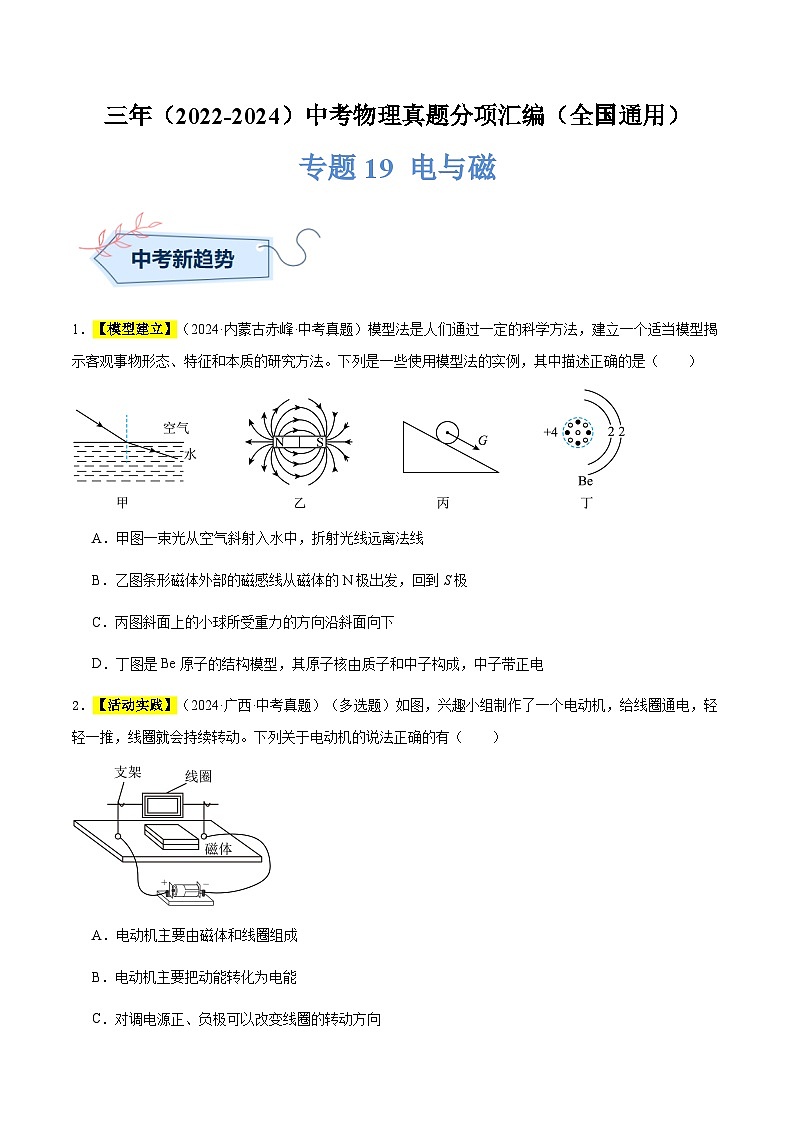

1．【模型建立】（2024·內蒙古赤峰·中考真題）模型法是人們通過一定的科學方法，建立一個適當模型揭示客觀事物形態、特征和本質的研究方法。下列是一些使用模型法的實例，其中描述正確的是（ ）
A．甲圖一束光從空氣斜射入水中，折射光線遠離法線
B．乙圖條形磁體外部的磁感線從磁體的N極出發，回到S極
C．丙圖斜面上的小球所受重力的方向沿斜面向下
D．丁圖是Be原子的結構模型，其原子核由質子和中子構成，中子帶正電
2．【活動實踐】（2024·廣西·中考真題）（多選題）如圖，興趣小組制作了一個電動機，給線圈通電，輕輕一推，線圈就會持續轉動。下列關于電動機的說法正確的有（ ）
A．電動機主要由磁體和線圈組成
B．電動機主要把動能轉化為電能
C．對調電源正、負極可以改變線圈的轉動方向
D．電流通過線圈產生的熱量與線圈的電阻無關

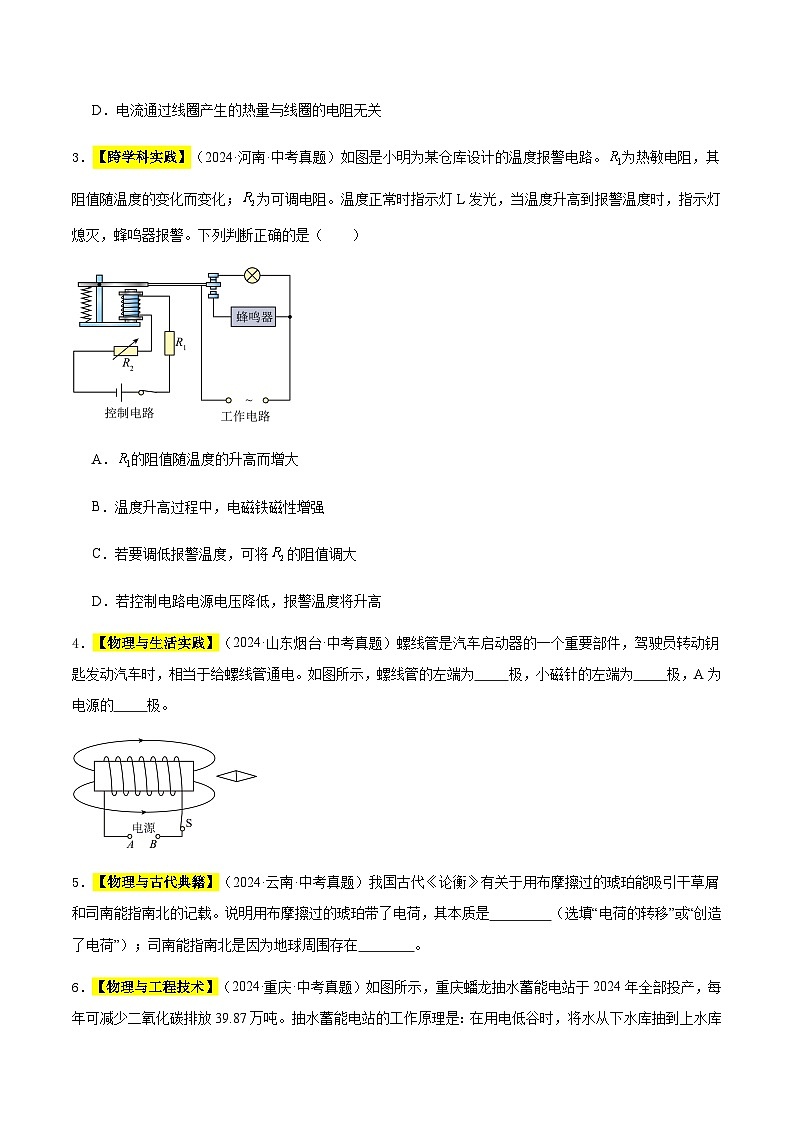

3．【跨學科實踐】（2024·河南·中考真題）如圖是小明為某倉庫設計的溫度報警電路。為熱敏電阻，其阻值隨溫度的變化而變化；為可調電阻。溫度正常時指示燈L發光，當溫度升高到報警溫度時，指示燈熄滅，蜂鳴器報警。下列判斷正確的是（ ）
A．的阻值隨溫度的升高而增大
B．溫度升高過程中，電磁鐵磁性增強
C．若要調低報警溫度，可將的阻值調大
D．若控制電路電源電壓降低，報警溫度將升高
4．【物理與生活實踐】（2024·山東煙臺·中考真題）螺線管是汽車啟動器的一個重要部件，駕駛員轉動鑰匙發動汽車時，相當于給螺線管通電。如圖所示，螺線管的左端為 極，小磁針的左端為 極，A為電源的 極。
5．【物理與古代典籍】（2024·云南·中考真題）我國古代《論衡》有關于用布摩擦過的琥珀能吸引干草屑和司南能指南北的記載。說明用布摩擦過的琥珀帶了電荷，其本質是 （選填“電荷的轉移”或“創造了電荷”）；司南能指南北是因為地球周圍存在 。

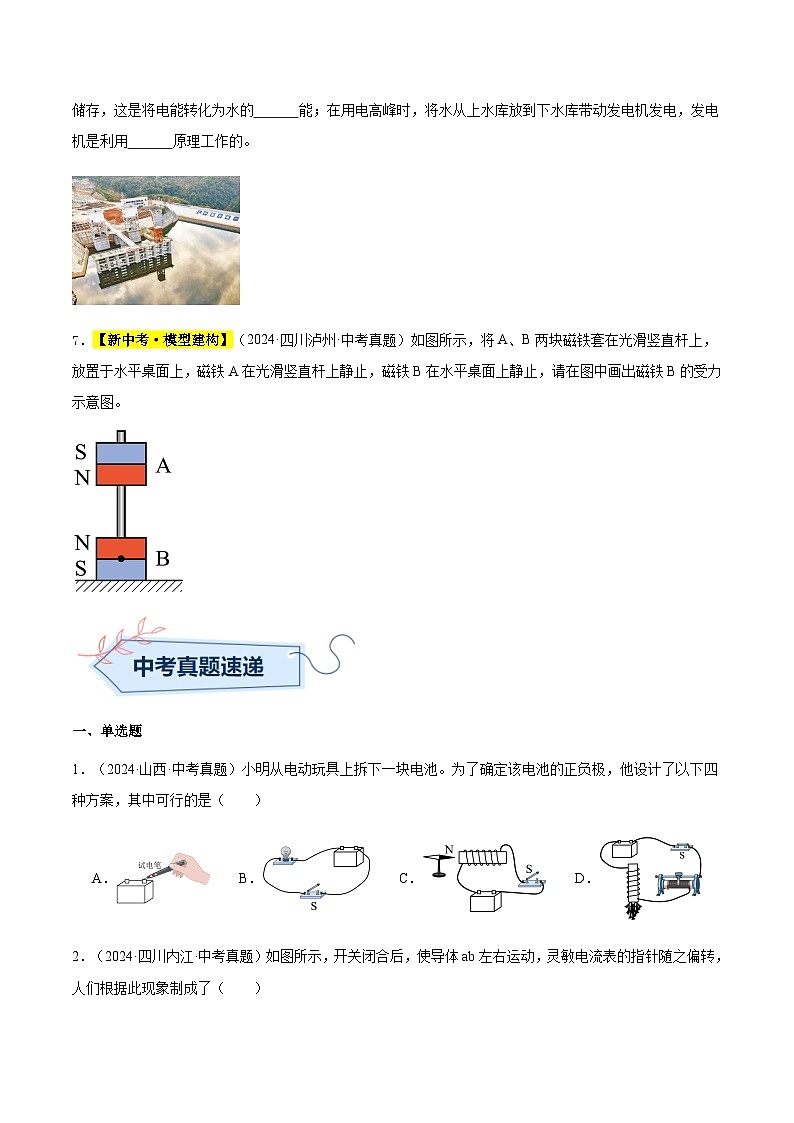

6．【物理與工程技術】（2024·重慶·中考真題）如圖所示，重慶蟠龍抽水蓄能電站于2024年全部投產，每年可減少二氧化碳排放39.87萬噸。抽水蓄能電站的工作原理是：在用電低谷時，將水從下水庫抽到上水庫儲存，這是將電能轉化為水的 能；在用電高峰時，將水從上水庫放到下水庫帶動發電機發電，發電機是利用 原理工作的。
7．【新中考·模型建構】（2024·四川瀘州·中考真題）如圖所示，將A、B兩塊磁鐵套在光滑豎直桿上，放置于水平桌面上，磁鐵A在光滑豎直桿上靜止，磁鐵B在水平桌面上靜止，請在圖中畫出磁鐵B的受力示意圖。
一、單選題
1．（2024·山西·中考真題）小明從電動玩具上拆下一塊電池。為了確定該電池的正負極，他設計了以下四種方案，其中可行的是（ ）
A． B． C． D．
2．（2024·四川內江·中考真題）如圖所示，開關閉合后，使導體ab左右運動，靈敏電流表的指針隨之偏轉，人們根據此現象制成了（ ）
A．電磁鐵B．電動機C．發電機D．電磁繼電器
3．（2023·四川樂山·中考真題）如圖所示是手持式金屬探測器。當探測器靠近金屬物品時，在金屬物品中產生感應電流，由此導致探測器發出警報，選項圖片中與其工作原理相同的是（ ）
A．B．
C．D．
4．（2023·四川資陽·中考真題）課外活動小組制作電磁驅動“小車”：把銅制裸導線密繞成長螺線管當作軌道，固定在水平桌面上；將兩個強磁鐵固定在一節新干電池的兩極上制成“小車”，磁極與電極的位置關系如圖所示。把“小車”從右側入口完全推入螺線管，“小車”自動向前運動到達左側。關于小車運動的工作原理，下列說法中正確的是（ ）
A．調換干電池的正負極，其他條件不變，電磁驅動“小車”仍能從右側自動到達左側
B．將銅制裸導線換做銅制漆包線，其他條件不變，電磁驅動“小車”依然能從右側自動到達左側
C．電磁驅動“小車”的工作原理與揚聲器的工作原理類似
D．電磁驅動“小車”的工作原理在于螺線管內發生了電磁感應現象
5．（2022·山東德州·中考真題）圖甲是某物理興趣小組設計的體感測溫門，其內部工作電路可簡化為圖乙所示。R1是熱敏電阻，其阻值隨溫度的升高而減小，R0為定值電阻。通過測溫門時，若人體溫度正常，綠燈亮電鈴不響；若人體溫度高于37.3℃，綠燈不亮電鈴響。下列說法正確的是（ ）
A．測溫門是通過感應人體發出的紫外線來測量溫度的
B．工作電路主要利用了電流的熱效應
C．人體溫度越高，電流表的示數越小
D．A處是綠燈，B處是電鈴
二、多選題
6．（2022·四川宜賓·中考真題）法國科學家阿爾貝·費爾和德國科學家彼得·格林貝格爾發現了巨磁電（GMR）效應，榮獲2007年諾貝爾物理學獎。巨磁電阻效應即磁場越強電阻越小，如圖，是探究巨磁電阻（GMR）特性原理示意圖。電源電壓保持不變，閉合開關S1、S2，在保證各元件安全的情況下，當滑片P向左端移動過程中，下列說法正確的是（ ）
A．電磁鐵磁性增強B．巨磁電阻阻值變大
C．電流表示數變大D．電壓表示數變大
三、填空題
7．（2023·四川資陽·中考真題）夜幕降臨，裝有自動照明系統的LED燈將城市照得燈火通明。這種LED燈是通過光電轉換原理來供電的：白天，太陽能電池板將太陽能轉化為電能，通過對蓄電池充電將電能轉化為化學能儲存起來；夜晚，蓄電池放電，將化學能轉化為電能，讓路燈實現照明功能；其中，光敏電阻的阻值隨光照強度增大而減小，充放電電路的切換由電磁繼電器自動實現。該照明系統的電路原理如圖所示。②結合上述工作原理，電路原理圖中方框內的電器元件是：① 、② 、③ 、④ （選填下列電器元件前的字母代號）。
A．電池 B．蓄電池 C．太陽能電池板 D．LED路燈
8．（2023·遼寧朝陽·中考真題）置于通電螺線管右側的小磁針靜止時，其N極指向如圖所示。由此可知，通電螺線管的右端是 （選填“N極”或“S極” ），電流是從 （選填“”或“” ）端流入螺線管的。
9．（2022·江蘇南京·中考真題）利用大頭針可以說明一些物理知識。

（1）圖甲所示，小明所說的“多”是指鐵釘?shù)? 比大頭針大；
（2）圖乙所示，燈泡發光，說明大頭針具有 性；
（3）圖丙所示，大頭針被吸引，說明通電線圈周圍存在 。
四、作圖題
10．（2022·山東德州·中考真題）如圖所示，在豎直固定的玻璃板右側放置一電磁鐵，接通電源后，電磁鐵可將鐵塊A吸附在玻璃板上保持靜止。
（1）畫出鐵塊A受到摩擦力F的示意圖（力的作用點圖中已標出）；
（2）用“N”“S”標出電磁鐵右端的極性。
11．（2022·四川資陽·中考真題）如圖所示，螺線管與電源、開關S組成閉合回路。在螺線管下方的地面上放有一條形磁體，開關S閉合瞬間，該條形磁體突然向上運動。請在圖中標出電源左端的極性、閉合開關后通電螺線管中的電流方向、螺線管下端的磁極極性和螺線管左側P點磁感線的方向。
12．（2022·貴州銅仁·中考真題）1）如圖所示，一束光斜射向玻璃磚，并穿過玻璃磚。畫出這束光進入玻璃和離開玻璃后的光線（注意標出法線）；
（2）如圖所示為一根“ ”形杠桿，O為支點，左端懸掛一重物M，現要在A端施加一個最小的力，使M在圖示位置保持平衡。某同學在A點畫出了最小力F的示意圖，請對該同學的作圖結果予以評價（用作圖方式體現）；
（3）如圖所示，根據小磁針的指向，用物理符號標出螺線管左端和電源左端極性。
五、實驗題
13．（2024·黑龍江牡丹江·中考真題）小丹做了一個有趣的實驗，她將兩個相同的玩具電機A、B的轉軸用塑料管連接起來，圖甲是電機A、B簡易結構的示意圖。
（1）如圖乙所示，閉合開關S，電流通過電機B，B中線圈在磁場中會受到 的作用轉動起來，帶動電機A中線圈轉動，小燈泡發光。此時，電機A相當于 （選填“用電器”“開關”或“電源”），這是利用了 原理；
（2）若想改變電機B中線圈的轉動方向，可以通過改變 來實現；
（3）當電機B中線圈轉動方向改變時，電機A中線圈的轉動方向也隨之改變，通過小燈泡的電流方向 （選填“會”或“不會”）改變。在電機A所在電路中添加 （一種器材），用來判斷電路中電流方向是否改變。
14．（2023·湖北襄陽·中考真題）仿生學是模仿生物的一些特性，為人類發明創新提供思路和借鑒?？茖W(xué)家研究發現，如果把一小塊磁鐵綁在幾只鴿子身上，這幾只鴿子會驚慌失措，失去辨識方向的能力。而把差不多大小的銅塊綁在另幾只鴿子身上，卻對它們辨識方向沒有什么影響。這樣可以初步推斷鴿子是靠地磁場來辨識方向的。
閱讀上述材料，請你回答下列問題：
（1）上文中“圍繞鴿子所做的實驗”科學家想探究的問題是： ；
（2）“分別把一小塊磁鐵和銅塊綁在不同鴿子身上，觀察其辨識方向的能力”，屬于科學探究過程中的 （從下列選項中選填一個序號）；
A．進行實驗
B．猜想與假設
C．得出結論
（3）實驗中選用磁鐵和銅塊，主要是利用它們的 這一不同物理屬性（從下列選項中選填一個序號）。
A．彈性
B．導電性
C．磁性
六、綜合題
15．（2024·黑龍江牡丹江·中考真題）【閱讀材料，回答問題】
超級高鐵
2023年我國超級高鐵技術研究迎來重大突破，已經實現了低真空環境運行，空氣阻力比傳統高鐵的空氣阻力低3%，再加上磁懸浮技術，真正實現了貼地“飛行”。
磁懸浮技術是一種利用磁場的作用力讓列車懸浮在軌道上的技術，可以消除輪軌間的摩擦力，降低噪聲和能耗，真空管道是一種將管道內的空氣抽走，形成真空狀態的裝置，這樣可以減少空氣阻力，提高列車的運行效率。
預計在2035年，上海一杭州線路將作為中國第一條超級高鐵列車線路投入運營。在這條長150km的真空隧道運行，超級高鐵時速可達到1000km，全程在真空管道中離地“飛行”。
（1）超級高鐵主要是通過 的方法消除輪軌間的摩擦力；
A．增大壓力 B．減小接觸面粗糙程度 C．使接觸面分離 D．變滑動為滾動
利用的原理是 。
（2）若超級高鐵以600km/h的平均速度運行，從上海到杭州只需 min；
（3）超級高鐵采用電力驅動，為方便控制磁場的變化，使用的磁體大多是 （選填“電磁鐵”或“永磁體”）；
（4）相比傳統高鐵，超級高鐵的優勢有 （寫出一條）。
七、科普閱讀題
16．（2023·江蘇南京·中考真題）生活中，電梯超載時，自動報警系統的電鈴響起，電梯無法起降，報警系統的工作原理如圖甲所示，控制電路電源電壓U=6V，電磁鐵線圈電阻R0=150Ω。電阻箱R1的電阻設定為250Ω，R2為壓敏電阻，其阻值與壓力的大小關系如圖乙所示。當線圈中的電流大于或等于10mA時，銜鐵被吸合，受控制電路中電動機斷電，報警電鈴響，實現超載停機并發出提醒。
（1）電梯的自動報警電鈴應接在 （選填“C、D”或“E、F”）之間。電磁鐵通電時，上端為 極；
（2）空載時電梯底座對R2的壓力等于電梯廂的重力為4000N，閉合開關S1，求空載時控制電路中的電流大小 ；
（3）求該電梯限載人數 ；（設每人質量為70kg。g取10N/kg）
（4）若要求電梯限載人數減小，請對控制電路提出兩種改進措施 。
