三年（2022-2024）中考物理真題分類匯編（全國通用）專題18 家庭電路和用電安全（解析版）

這是一份三年（2022-2024）中考物理真題分類匯編（全國通用）專題18 家庭電路和用電安全（解析版），共15頁。試卷主要包含了【生活實踐】，【安全教育】，【物理觀念】，結合生活，回答下列問題等內容，歡迎下載使用。

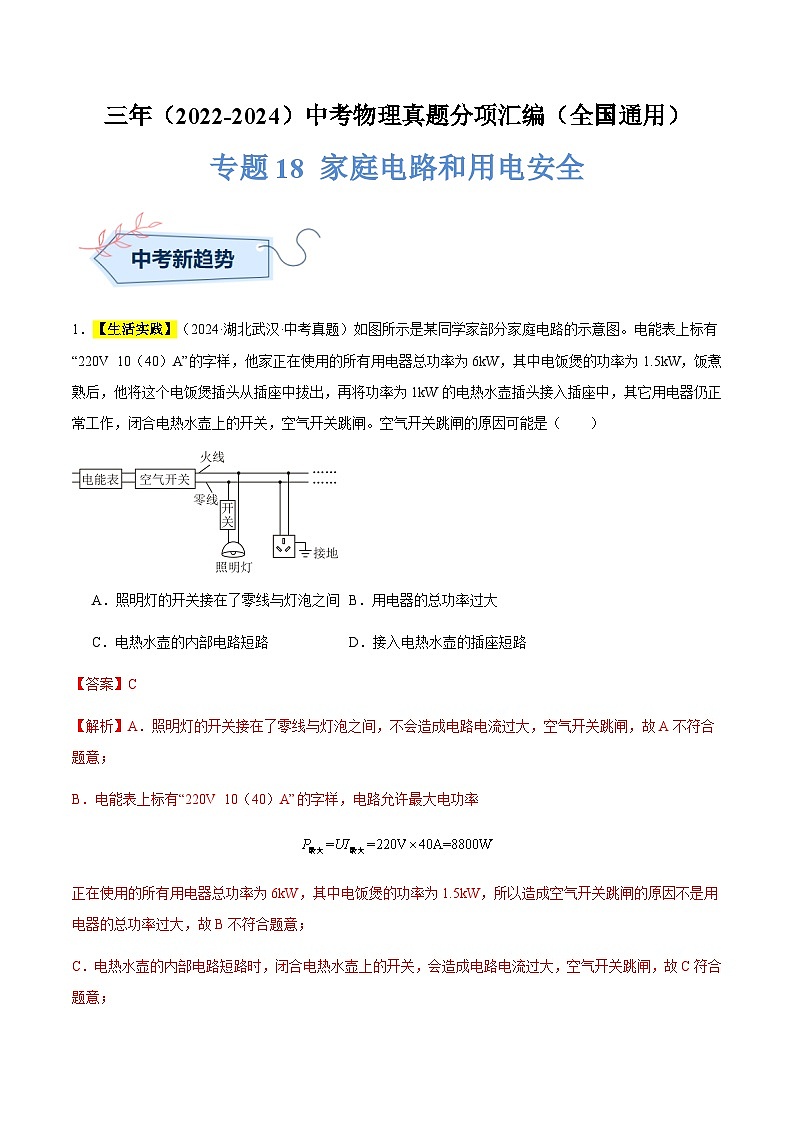

1．【生活實踐】（2024·湖北武漢·中考真題）如圖所示是某同學家部分家庭電路的示意圖。電能表上標有“220V 10（40）A”的字樣，他家正在使用的所有用電器總功率為6kW，其中電飯煲的功率為1.5kW，飯煮熟后，他將這個電飯煲插頭從插座中拔出，再將功率為1kW的電熱水壺插頭接入插座中，其它用電器仍正常工作，閉合電熱水壺上的開關，空氣開關跳閘?？諝忾_關跳閘的原因可能是（ ）
A．照明燈的開關接在了零線與燈泡之間B．用電器的總功率過大
C．電熱水壺的內部電路短路D．接入電熱水壺的插座短路
【答案】C
【解析】A．照明燈的開關接在了零線與燈泡之間，不會造成電路電流過大，空氣開關跳閘，故A不符合題意；
B．電能表上標有“220V 10（40）A”的字樣，電路允許最大電功率
正在使用的所有用電器總功率為6kW，其中電飯煲的功率為1.5kW，所以造成空氣開關跳閘的原因不是用電器的總功率過大，故B不符合題意；
C．電熱水壺的內部電路短路時，閉合電熱水壺上的開關，會造成電路電流過大，空氣開關跳閘，故C符合題意；
D．若接入電熱水壺的插座短路，在電熱水壺插頭接入插座之前，電路電流就會過大，造成空氣開關跳閘，故D不符合題意。
故選C。

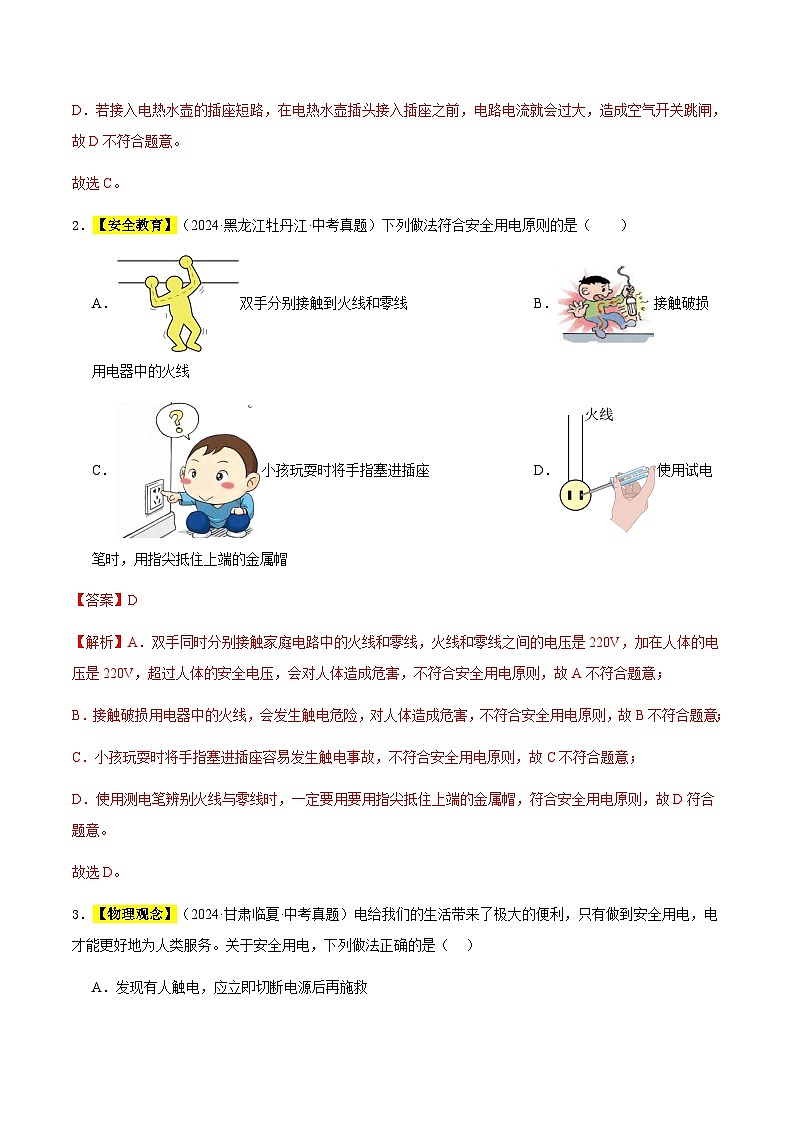

2．【安全教育】（2024·黑龍江牡丹江·中考真題）下列做法符合安全用電原則的是（ ）
A．雙手分別接觸到火線和零線B．接觸破損用電器中的火線
C．小孩玩耍時將手指塞進插座D．使用試電筆時，用指尖抵住上端的金屬帽
【答案】D
【解析】A．雙手同時分別接觸家庭電路中的火線和零線，火線和零線之間的電壓是220V，加在人體的電壓是220V，超過人體的安全電壓，會對人體造成危害，不符合安全用電原則，故A不符合題意；
B．接觸破損用電器中的火線，會發生觸電危險，對人體造成危害，不符合安全用電原則，故B不符合題意；
C．小孩玩耍時將手指塞進插座容易發生觸電事故，不符合安全用電原則，故C不符合題意；
D．使用測電筆辨別火線與零線時，一定要用要用指尖抵住上端的金屬帽，符合安全用電原則，故D符合題意。
故選D。
3．【物理觀念】（2024·甘肅臨夏·中考真題）電給我們的生活帶來了極大的便利，只有做到安全用電，電才能更好地為人類服務。關于安全用電，下列做法正確的是（ ）
A．發現有人觸電，應立即切斷電源后再施救
B．洗衣機、電冰箱等用電器可以使用兩腳插頭
C．為了安全，使用試電筆時不能接觸筆尾的金屬體
D．家庭電路安裝空氣開關主要是為了在人觸電時可以立即切斷電路
【答案】A
【解析】A．發現有人觸電時，防止二次觸電，應立即切斷電源后再施救，故A正確；
B．洗衣機、電冰箱等用電器具有金屬外殼，需要使用三孔插座，使金屬外殼接地，故B錯誤；
C．使用試電筆時需要接觸筆尾的金屬體，而不能接觸筆尖的金屬體，故C錯誤；
D．家庭電路安裝空氣開關是當電路中電流過大時立即切斷電路，起保護作用，故D錯誤。
故選A。

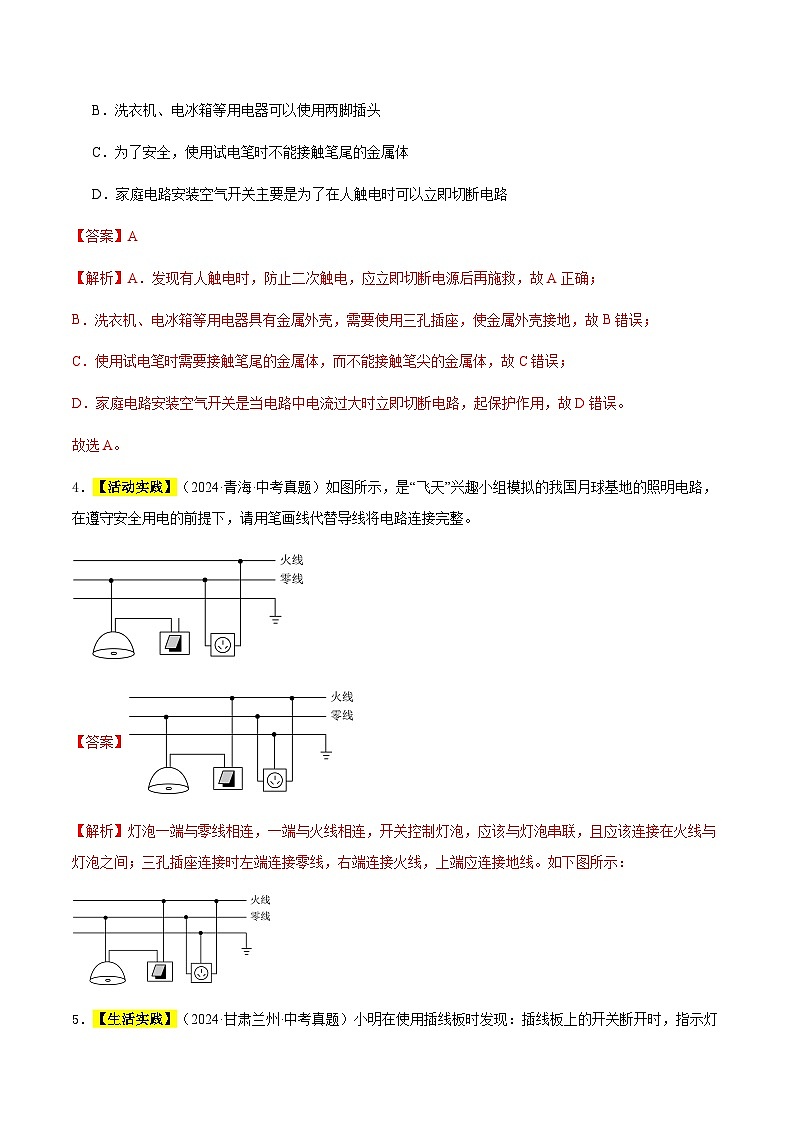

4．【活動實踐】（2024·青?！ぶ锌颊骖}）如圖所示，是“飛天”興趣小組模擬的我國月球基地的照明電路，在遵守安全用電的前提下，請用筆畫線代替導線將電路連接完整。
【答案】
【解析】燈泡一端與零線相連，一端與火線相連，開關控制燈泡，應該與燈泡串聯，且應該連接在火線與燈泡之間；三孔插座連接時左端連接零線，右端連接火線，上端應連接地線。如下圖所示：
5．【生活實踐】（2024·甘肅蘭州·中考真題）小明在使用插線板時發現：插線板上的開關斷開時，指示燈不發光，插孔斷電；開關閉合時指示燈發光，插孔通電；如果指示燈損壞，開關閉合時插孔照樣可以通電。如圖中，虛線框內為插線板內部電路簡化示意圖，請按上述要求用筆畫線代替導線將插線板內部電路中的缺失部分補畫完整。

【答案】
【解析】分析題意可知，如果指示燈損壞，開關閉合時插孔照樣可以通電，說明指示燈和插座之間是并聯的，開關同時控制指示燈和插座，接線時要注意：開關接在指示燈、插座和火線之間使用更安全，發光二極管長腳為正極，接火線，短腳為負極，接零線，三孔插座的接線是左孔接零線，右孔接火線，上孔接地線，如圖所示：
1．（2023·山東青島·中考真題）“生命寶貴，安全第一”是同學們應具有的安全意識。下列做法不符合安全用電原則的是（ ）
A．連接家庭電路時，開關接在火線和用電器之間
B．若家用電器著火，先切斷電源，再用滅火器滅火
C．使用試電筆時，手指按住筆尾金屬體
D．更換燈泡時，沒有斷開電源開關
【答案】D
【解析】A．為防止斷開開關，用電器仍與火線直接相連，開關應串聯接在火線和用電器之間。故A不符合題意；
B．滅火器里面噴出的物質含可導電材料，若家用電器著火，先切斷電源，再用滅火器滅火，否則容易造成短路，故B不符合題意；
C．根據試電筆的原理，使用試電筆時，手指應按住筆尾金屬體，但不可接觸筆尖，故C不符合題意；
D．更換燈泡時，必須斷開電源，否有觸電的危險，故D符合題意。
故選D。
2．（2023·遼寧鞍山·中考真題）關于安全用電，下列說法正確的是（ ）
A．用銅線代替保險絲更安全
B．洗衣機、電冰箱應使用兩孔插座
C．遇到有人觸電，應立即用手將他拉離帶電體
D．當試電筆的筆尖接觸電線時，絕不允許用手再接觸金屬筆尖
【答案】D
【解析】A．銅絲的電阻小、熔點高，在電流過大時，產生的熱量不容易達到熔點，因此不會熔斷，起不到保險的作用，故A錯誤；
B．為了防止因漏電而發生觸電事故，有金屬外殼的家用電器，外殼一定要接地，所以需要使用三孔插座，故B錯誤；
C．有人觸電時，用干燥的竹竿或木棍將人與火線挑開，或先切斷電源，再實行施救措施，不能立即用手將他拉離帶電體，防止施救者也觸電，故C錯誤；
D．當試電筆的筆尖接觸電線時，絕不允許用手再接觸筆尖，防止人觸碰到火線發生觸電事故，故D正確。
故選D。
3．（2023·四川攀枝花·中考真題）某學校舉辦的安全用電知識“對”、“錯”搶答比賽中，下列選項應搶答“對”的是（ ）
A．更換燈泡前要先切斷電源B．空氣開關跳閘后，應立即合上
C．用濕布擦正在發光的臺燈D．有人觸電時，應立即用手去拉觸電者
【答案】A
【解析】A．為了防止發生觸電事故，更換燈泡前要先切斷電源，避免在操作過程接觸火線，故A符合題意；
B．空氣開關跳閘可能是總功率過大，也可能是發生了短路，應先排除故障后再合上，故B不符合題意；
C．用濕布擦臺燈時應斷開電源，防止發生觸電事故，故C不符合題意；
D．為了防止施救者發生觸電事故，有人觸電時，應立即用斷開電源，再進行施救，故D不符合題意。
故選A。
4．（2023·四川甘孜·中考真題）電路千萬條，安全第一條。關于安全用電，下列做法正確的是（ ）
A．手機充電結束，從插座上及時拔下充電器B．發現有人觸電，立即用手把他拉離帶電體
C．使用驗電筆時，手必須接觸筆尖金屬部分D．發現空氣開關跳閘后，應該立即重新合上
【答案】A
【解析】A．手機充電結束，充電器仍處于工作狀態，仍能消耗電能，應從插座上及時拔下充電器，故A正確；
B．當發現有人觸電時，應該立即采取的措施是：迅速切斷電源或用絕緣體挑開電線，不能用手拉開電線和觸電的人，由于人體是導體，這樣自己也會觸電，故B錯誤；
C．使用驗電筆時，人手不能接觸筆尖金屬體，但必須接觸筆尾金屬體，故C錯誤；
D．空氣開關跳閘，說明電路中電流太大，可能是發生短路，也可能是用電器總功率過大，應排除故障再合閘，故D錯誤。
故選A。
5．（2023·湖北襄陽·中考真題）下列做法符合安全原則的是（ ）
A．從教學樓四樓往下扔?xùn)|西
B．課桌面的四角做成圓角而不是尖角
C．多個大功率用電器同時使用一個插座
D．乘坐高速行駛的汽車不系安全帶
【答案】B
【解析】A．被舉高的物體有重力勢能，從教學樓四樓扔下的東西能夠?qū)ν庾龉Γ自覀?，不符合安全原則，故A不符合題意；
B．根據可知，在壓力一定時，受力面積越大，壓強越小，課桌面的四角做成圓角而不是尖角，可減小壓強，防止傷人，符合安全原則，故B符合題意；
C．多個大功率用電器同時使用一個插座，根據可知，電壓不變，當總功率過大，造成電流過大，易發生火災，不符合安全原則，故C不符合題意；
D．乘坐高速行駛的汽車不系安全帶，人急剎車時，人由于慣性會向前傾倒，易發生事故，不符合安全原則，故D不符合題意。
故選B。
6．（2023·四川樂山·中考真題）如圖所示的各種做法中，符合安全用電原則的是（ ）
①使用試電筆時，手不能接觸試電筆筆尖的金屬部分
②在一個插線板上同時使用多個大功率用電器
③開關要連接在火線與用電器之間
④冰箱的金屬殼接地

A．①②③④B．②③④C．①③④D．②④
【答案】C
【解析】①使用試電筆時，筆尖金屬體要直接與導線接觸，手要接觸筆尾金屬體，不能接觸筆尖，否則容易發生觸電事故，故①正確；
②一個多孔插線板若同時使用多個大功率用電器，會造成總電流過大，易引發火災，故②錯誤；
③當用電器的開關接在零線上時，即使斷開開關，用電器仍帶電，易發生觸電事故，所以控制用電器的開關要連接在火線與用電器之間，故③正確；
④電冰箱有金屬外殼，要使用三腳插頭和三孔插座，將電冰箱的金屬外殼接地，當用電器漏電時，電流就通過地線，流入大地，防止觸電事故的發生，故④正確。
故選C。
二、填空題
7．（2024·江蘇揚州·中考真題）如圖1是家庭電路示意圖，插座與燈泡的連接方式是 聯。閉合開關后，燈泡不亮，測電筆分別插入插座的三個孔中都不發光，則電路故障是 斷路。家用電能表如圖2所示，能接入電路中用電器的最大總功率為 W。若家中僅有電飯鍋工作，5min內電能表指示燈閃爍了300次，電飯鍋在這段時間內產生的熱量是 J。
【答案】 并 火線 8800 3.6×105
【解析】[1]由題圖1可知，插座與燈泡互不影響，故它們的連接方式是并聯。
[2]由圖1可知，若火線斷路，則電路中沒有電流，測電筆測任何位置均不發光。
[3]由圖2可知，該電能表能接入電路中用電器的最大總功率為
[4]圖2中電能表常數3000imp/kW·h表示每消耗1kW·h的電能，電能表指示燈閃爍3000次，所以當指示燈閃爍了300次，電飯煲消耗的電能即這段時間內產生的熱量為
8．（2024·廣東深圳·中考真題）結合生活，回答下列問題：
（1）細心的思考樂視枧同學發現插頭上的①比較長，應該連接家庭電路 線；
（2）思考樂視枧同學煮粽子時聞到粽子的香味，說明分子熱運動與 有關；
（3）白氣是水蒸氣 形成的（填物態變化名稱），過程中 （選填“吸熱”或“放熱”）
【答案】 地 溫度 液化 放熱
【解析】（1）[1]插頭上的①比較長，是為了保證在插電源插頭時最先接觸地線，在拔電源插頭時最后分離地線，從而更好起到地線保護作用。
（2）[2]思考樂視枧同學煮粽子時聞到粽子的香味，說明分子熱運動與溫度有關，溫度越高，分子熱運動越劇烈。
（3）[3][4]白氣是水蒸氣遇冷液化形成的，液化放熱。
9．（2023·江蘇常州·中考真題）如圖所示，有居民將電線插座從窗口懸掛至室外，給電瓶車充電。這種“飛線”充電方式存在安全隱患：①夜晚氣溫下降，空氣中的水蒸氣 （物態變化名）成小水珠附著在插座內部，含有雜質的液態水會導致電路 ；②懸掛于室外的電線與窗臺、外墻等摩擦，會導致絕緣皮破損，人體接觸 線絕緣皮破損處，導致觸電事故。

【答案】 液化 短路 火
【解析】[1]物質由氣態變?yōu)橐簯B(tài)的過程叫做液化，夜晚氣溫下降，空氣中的水蒸氣遇冷液化為小水珠附著在插座內部。
[2]含雜質的液態水是導體，插座進水后就會將火線與地線連接成通路造成短路。
[3]家庭電路中，人體只要接觸火線破損處就會發生觸電事故，若只接觸零線不會發生觸電，因此懸掛于室外的電線與窗臺、外墻等摩擦，會導致絕緣皮破損，人體接觸火線絕緣皮破損處，導致觸電事故。
10．（2022·山東淄博·中考真題）電熱水壺是利用電流的 效應工作的。小明家要購買一只電熱水壺，他發現某商場有容積相同、額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺。家中給電熱水壺供電插座的額定電流是5A，從安全用電的角度考慮，小明應選購 W的電熱水壺。如圖電熱水壺的插頭中插腳①較長，將插頭插入插座時，可確保電熱水壺的金屬外殼先接觸 線，避免觸電事故。插頭外殼是用橡膠做的，是因為橡膠是 體。
【答案】 熱 800 地 絕緣
【解析】[1]電流通過導體時電能轉化為內能，這種現象叫電流的熱效應。電熱水壺是利用電流的熱效應工作的。
[2]容積相同、額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺。家中給電熱水壺供電插座的額定電流是5A，根據P=UI，功率分別為800W和1800W的兩種電熱水壺正常工作時的電流分別為
因家中給電熱水壺供電插座的額定電流是5A，從安全用電的角度考慮，小明應選購800W的電熱水壺。
[3]電熱水壺較長的插腳與電熱水壺金屬外殼相連，插座上①相應的導線與室外的大地相連，因電熱水壺的插頭中插腳①較長，將插頭插入插座時，可確保電熱水壺的金屬外殼先接觸地線，避免觸電事故。
[4]生活中的膠木、橡膠、塑料、玻璃、陶瓷、純凈的水都是絕緣體，插頭外殼是用橡膠做的，是因為橡膠是絕緣體。
11．（2022·山東煙臺·中考真題）在家庭電路中，電燈、電視機、空調等各種用電器之間的連接方式是 ，為了防止觸電事故的發生，應該把用電器的開關安裝在 （選填“火線”或“零線”）上。如圖所示，用螺絲刀形狀的試電筆辨別火線、零線時，正確的使用方式是 （選填“甲”或“乙”）。
【答案】 并聯 火線 甲
【解析】[1]家庭電路中各用電器需要獨立工作，相互不影響，所以連接方式是并聯的。
[2]為了防止觸電事故的發生，當用電器開關斷開時，確保用電器沒有電，所以應該把開關安裝在火線上。
[3]使用試電筆時，筆尖金屬體接觸被測導線，手接觸筆尾金屬體，確保測量火線時，電流經過試電筆、人體到大地形成閉合回路，使氖管發光，就可以辨別火線和零線了。
12．（2022·貴州畢節·中考真題）學校開展了一系列豐富多彩的安全教育活動，本期活動的主題是“安全用電，珍惜生命”，下列是活動的部分內容。如圖a所示，接地導線應該與三孔插座的 （填“E”、“N”或“L”）孔相連接；如圖b、c所示，兩種使用測電筆的方法中，正確的是圖 ；如圖d、e所示為家庭電路中造成電線燃燒的原因，其中圖d所示情況的原因是 （填“用電器的總功率過大”或“短路”）。
【答案】 E b 用電器的總功率過大
【解析】[1]根據“左零右火、中間接地”的原則可知，插孔“E”是接地的。
[2]使用測電筆時，手使用測電筆時，筆尖接觸要檢測的導線，手接觸筆尾金屬體，才能辨別出火線或零線，故b圖是正確的，a圖是錯誤的。
[3]從圖d中可以看出，用電器較多，并且還有大功率的電爐，因此是用電器的總功率過大而造成的；從圖e中可以看出導線直接將火線和零線相連，因此是短路造成的。
13．（2022·寧夏·中考真題）如圖所示的家庭電路，開關閉合后發現燈泡不亮，于是某同學利用測電筆分別接觸a、b、c、d四處時，測電筆氖管均發光，則故障原因可能是 。排除故障后，為提高屋內亮度，于是又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，由此可判斷兩燈的連接方式是 。
【答案】 進戶零線斷了 串聯
【解析】[1]開關閉合燈泡不亮，同時a、b、c、d四處均帶電，說明電路有斷路且火線沒斷，同時說明從a到d之間的電路沒有斷路，所以可能是進戶零線斷了。
[2]又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，原因是兩盞燈串聯了，因為串聯電路分電壓，根據分壓原理，每只燈泡的實際電壓只達到電源電壓的一半，根據公式 可知，燈泡的實際功率明顯減小，燈泡亮度會明顯變暗。
三、簡答題
14．（2024·貴州·中考真題）電流熱效應引發的用電事故屢屢發生，其中很多是由于電路老化或電線選擇不規范所致。如家庭電線使用時間過長，出現絕緣皮老化脫落；空調等大功率用電器選用電線過細。請回答：
（1）破損電線的金屬部分裸露在外容易發生觸電事故，若你發現有人觸電，應立即采取什么措施？（寫出一條即可）
（2）用焦耳定律說明大功率用電器連接細電線存在安全隱患的原因。
【答案】（1）見解析（2）見解析
【解析】（1）為了避免觸電事故擴大，當有人觸電時，應首先斷開電源，然后進行救援，或使用絕緣的木棍等挑開電線進行救援。
（2）在家庭電路中，大功率用電器連接細電線時，電線的橫截面積較小，電阻較大，且根據可知，家庭電路電壓一定，使用大功率用電器，電路電流過大，由Q=I2Rt可知，細電線中電流產生的熱量較多，往往比別處更容易發熱，引起火災。
四、綜合題
15．（2024·河南·中考真題）小華家新買了一臺電暖器，部分參數如下表，通過調節旋鈕，可實現高溫擋、低溫擋的切換。她結合所學知識進行了研究。
（1）如圖，電暖器的插頭是三腳插頭，插頭中較長的腳與電暖器的金屬外殼相連。插入插座后，就將電暖器的金屬外殼與家庭電路的 線相連，可防止漏電時對人造成傷害。電暖器工作時房間溫度升高，這是通過 的方式增大空氣內能的；
（2）小華家墻上的插座允許通過的最大電流為10A，請通過計算說明此插座能否滿足該電暖器正常使用；
（3）若該電暖器一天正常工作6h，其中高溫擋2h，低溫擋4h，則它一天耗電多少千瓦時？( )
（4）小華與媽媽一起做飯時，準備同時使用電飯鍋和電磁爐。小華說：“應先把電暖器關掉，否則容易使家庭電路的干路導線過熱引發火災。”請運用物理知識進行解釋。
【答案】 地 熱傳遞 見解析 見解析
【解析】（1）[1]電暖器的插頭是三腳插頭，插入插座后，就將電暖器的金屬外殼與家庭電路的地線相連，可防止漏電時對人造成傷害。
[2]電暖器工作時放出熱量，房間內的空氣吸收熱量，溫度升高，內能增大，是通過熱傳遞的方式增大空氣內能的。
（2）[3]電暖氣工作時的最大電流為
所以此插座能滿足該電暖器正常使用。
（3）[4]一天耗電為
（4）[5]同時使用電飯鍋和電磁爐，總功率較大，根據，電路中總電流較大，根據焦耳定律，干路導線相同時間內產生的熱量較多，容易使家庭電路的干路導線過熱引發火災。
開關

插孔

發光二極管
電阻
額定電壓
220V
高溫擋功率
2000W
低溫擋功率
800W
