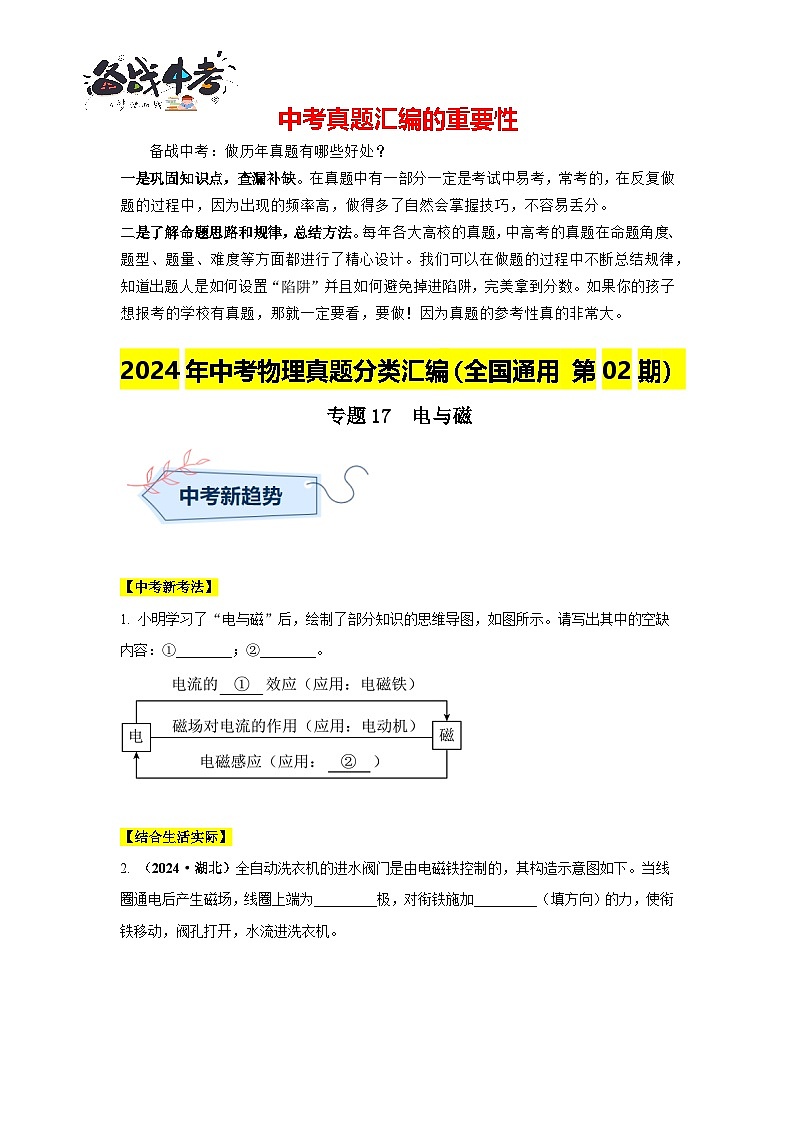

    專題17  電與磁(第02期)(原卷版)第1頁
    1/10

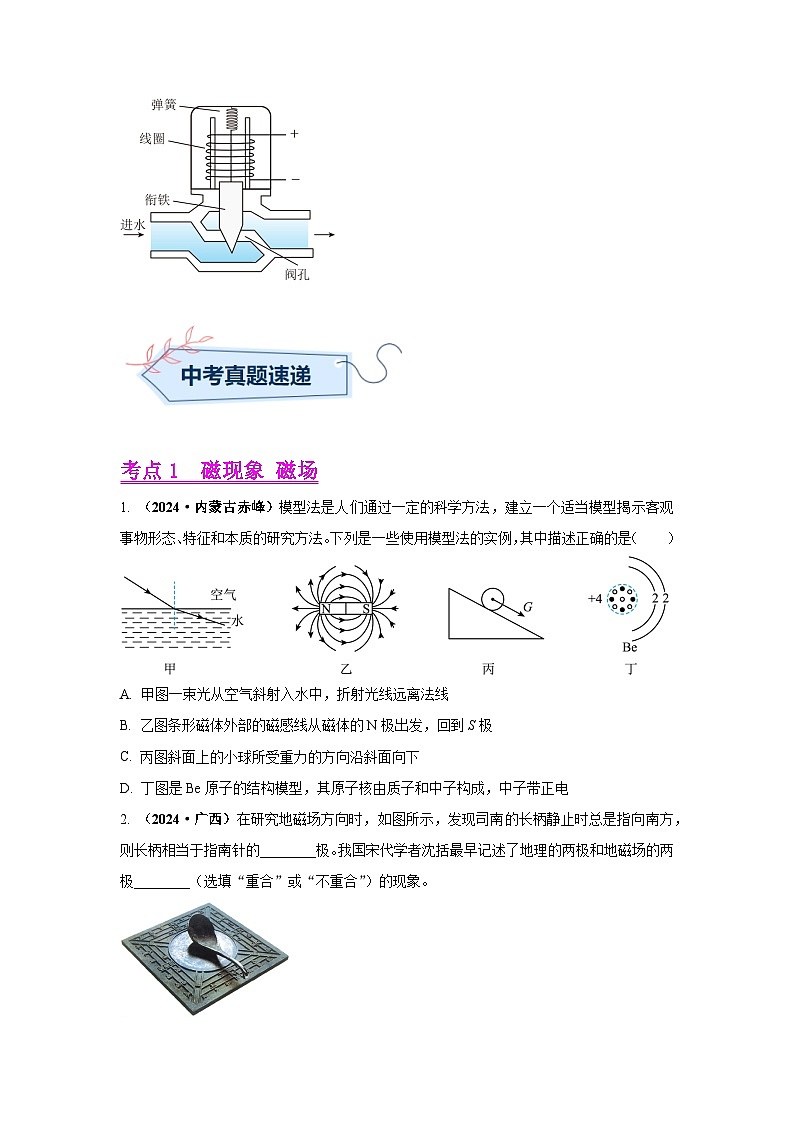

    專題17  電與磁(第02期)(原卷版)第2頁
    2/10

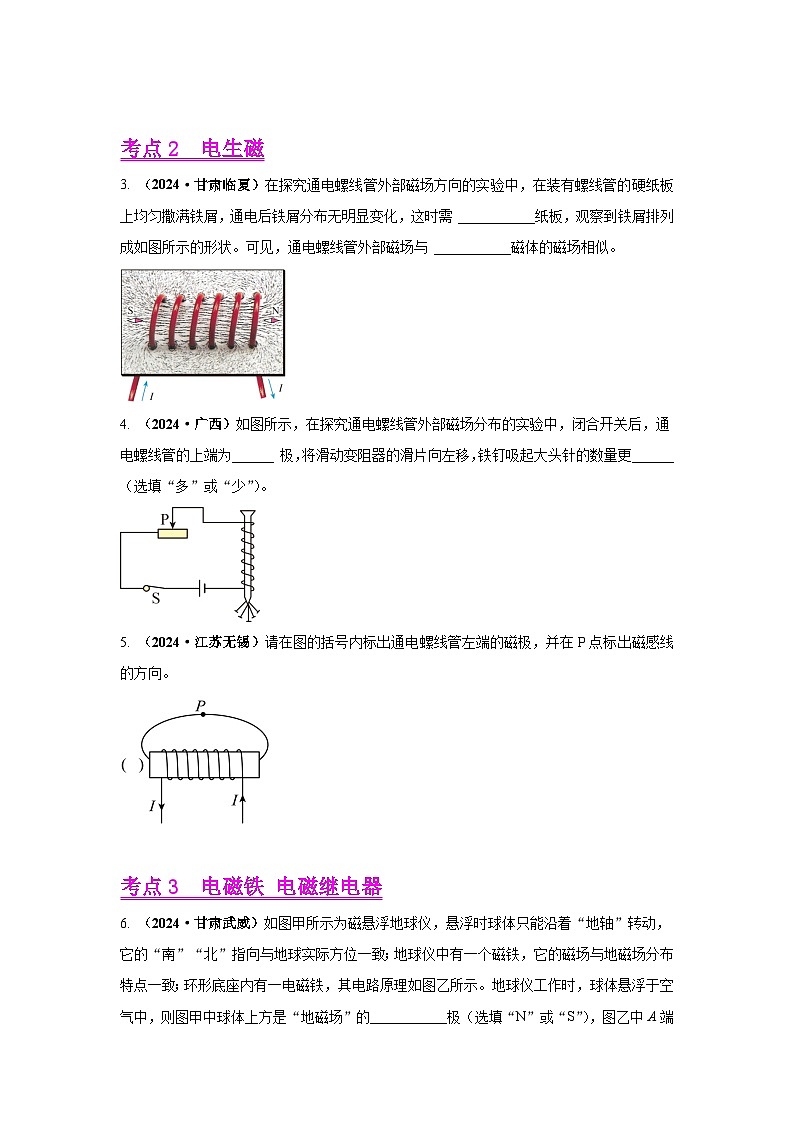

    專題17  電與磁(第02期)(原卷版)第3頁
    3/10

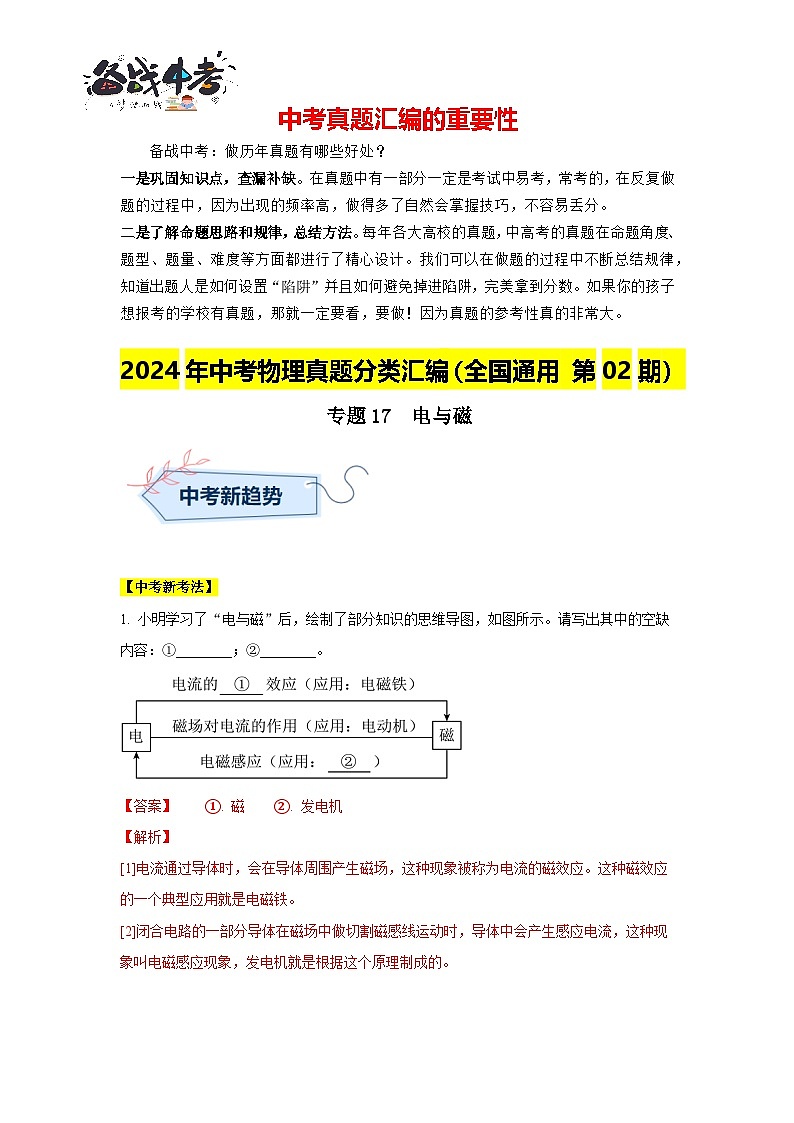

    專題17  電與磁(第02期)(解析版)第1頁
    1/19

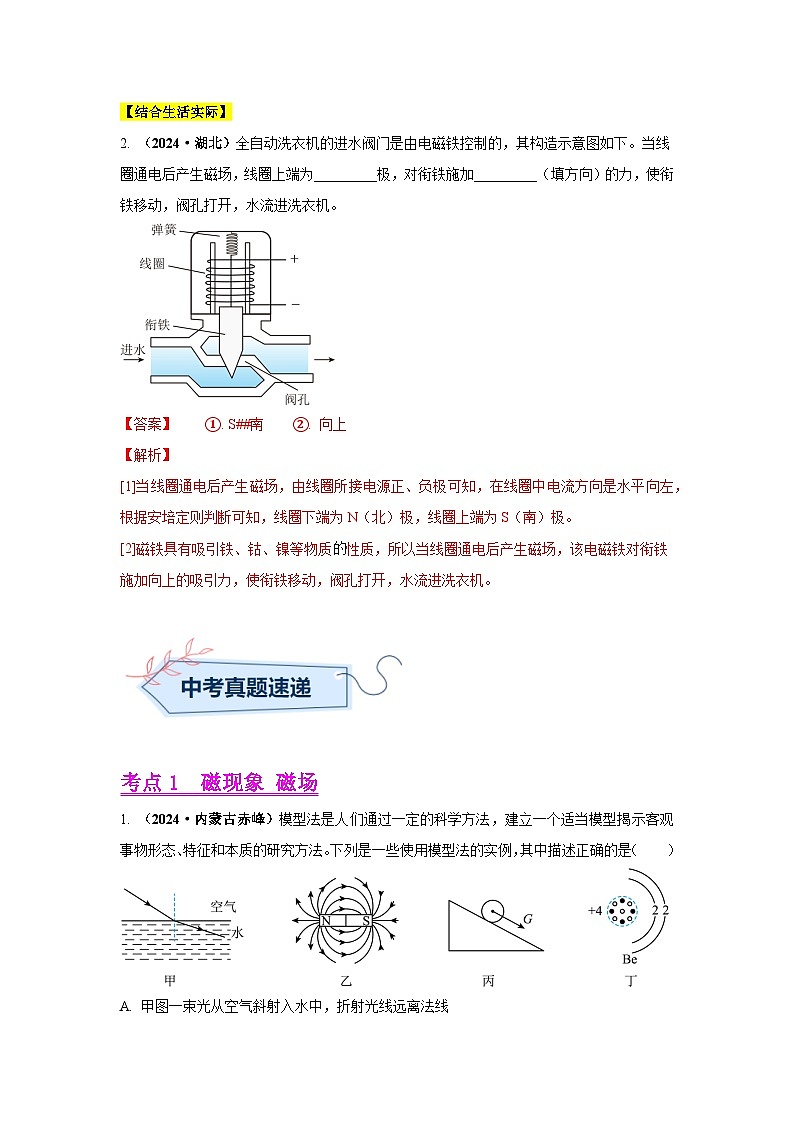

    專題17  電與磁(第02期)(解析版)第2頁
    2/19

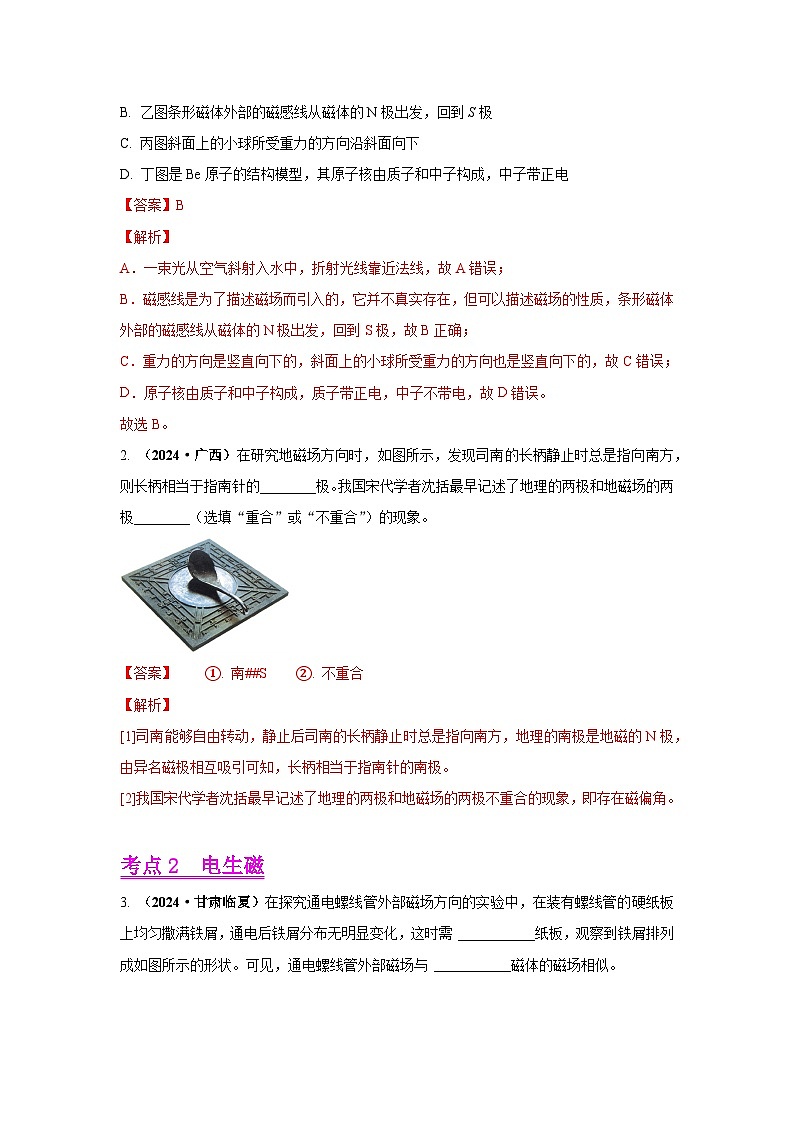

    專題17  電與磁(第02期)(解析版)第3頁
    3/19

    專題17 電與磁(第02期)-【真題匯編】2024年中考物理真題分類匯編(全國通用)

    展開

    這是一份專題17 電與磁(第02期)-【真題匯編】2024年中考物理真題分類匯編(全國通用),文件包含專題17電與磁第02期原卷版docx、專題17電與磁第02期解析版docx等2份試卷配套教學資源,其中試卷共29頁, 歡迎下載使用。
    一是鞏固知識點,查漏補缺。在真題中有一部分一定是考試中易考,??嫉模诜磸?fù)做題的過程中,因?yàn)槌霈F(xiàn)的頻率高,做得多了自然會掌握技巧,不容易丟分。
    二是了解命題思路和規律,總結方法。每年各大高校的真題,中高考的真題在命題角度、題型、題量、難度等方面都進行了精心設計。我們可以在做題的過程中不斷總結規律,知道出題人是如何設置“陷阱”并且如何避免掉進陷阱,完美拿到分?jǐn)?shù)。如果你的孩子想報考的學校有真題,那就一定要看,要做!因?yàn)檎骖}的參考性真的非常大。
    2024年中考物理真題分類匯編(全國通用 第02期)
    專題17 電與磁
    【中考新考法】
    1. 小明學習了“電與磁”后,繪制了部分知識的思維導圖,如圖所示。請寫出其中的空缺內容:①________;②________。
    【答案】 ①. 磁 ②. 發電機
    【解析】
    [1]電流通過導體時,會在導體周?chē)a(chǎn)生磁場,這種現象被稱為電流的磁效應。這種磁效應的一個典型應用就是電磁鐵。
    [2]閉合電路的一部分導體在磁場中做切割磁感線運動時,導體中會產生感應電流,這種現象叫電磁感應現象,發電機就是根據這個原理制成的。
    【結合生活實際】
    2. (2024·湖北)全自動洗衣機的進水閥門是由電磁鐵控制的,其構造示意圖如下。當線圈通電后產生磁場,線圈上端為_(kāi)________極,對銜鐵施加_________(填方向)的力,使銜鐵移動,閥孔打開,水流進洗衣機。
    【答案】 ①. S##南 ②. 向上
    【解析】
    [1]當線圈通電后產生磁場,由線圈所接電源正、負極可知,在線圈中電流方向是水平向左,根據安培定則判斷可知,線圈下端為N(北)極,線圈上端為S(南)極。
    [2]磁鐵具有吸引鐵、鈷、鎳等物質性質,所以當線圈通電后產生磁場,該電磁鐵對銜鐵施加向上的吸引力,使銜鐵移動,閥孔打開,水流進洗衣機。
    考點1 磁現象 磁場
    1. (2024·內蒙古赤峰)模型法是人們通過一定的科學方法,建立一個適當模型揭示客觀事物形態、特征和本質的研究方法。下列是一些使用模型法的實例,其中描述正確的是( )
    A. 甲圖一束光從空氣斜射入水中,折射光線遠離法線
    B. 乙圖條形磁體外部的磁感線從磁體的N極出發,回到S極
    C. 丙圖斜面上的小球所受重力的方向沿斜面向下
    D. 丁圖是Be原子的結構模型,其原子核由質子和中子構成,中子帶正電
    【答案】B
    【解析】
    A.一束光從空氣斜射入水中,折射光線靠近法線,故A錯誤;
    B.磁感線是為了描述磁場而引入的,它并不真實存在,但可以描述磁場的性質,條形磁體外部的磁感線從磁體的N極出發,回到S極,故B正確;
    C.重力的方向是豎直向下的,斜面上的小球所受重力的方向也是豎直向下的,故C錯誤;
    D.原子核由質子和中子構成,質子帶正電,中子不帶電,故D錯誤。
    故選B。
    2. (2024·廣西)在研究地磁場方向時,如圖所示,發現司南的長柄靜止時總是指向南方,則長柄相當于指南針的________極。我國宋代學者沈括最早記述了地理的兩極和地磁場的兩極________(選填“重合”或“不重合”)的現象。
    【答案】 ①. 南##S ②. 不重合
    【解析】
    [1]司南能夠自由轉動,靜止后司南的長柄靜止時總是指向南方,地理的南極是地磁的N極,由異名磁極相互吸引可知,長柄相當于指南針的南極。
    [2]我國宋代學者沈括最早記述了地理的兩極和地磁場的兩極不重合的現象,即存在磁偏角。
    考點2 電生磁
    3. (2024·甘肅臨夏)在探究通電螺線管外部磁場方向的實驗中,在裝有螺線管的硬紙板上均勻撒滿鐵屑,通電后鐵屑分布無明顯變化,這時需 ___________紙板,觀察到鐵屑排列成如圖所示的形狀??梢?jiàn),通電螺線管外部磁場與 ___________磁體的磁場相似。
    【答案】 ①. 輕敲 ②. 條形
    【解析】
    [1][2]在探究通電螺線管外部磁場方向的實驗中,在裝有螺線管的硬紙板上均勻撒滿鐵屑,通電后鐵屑會被磁化,但由于其與紙板的摩擦力太大,不能自己運動,因此實驗中可以輕敲紙板減小鐵屑與紙板的摩擦,使鐵屑在磁場的作用力下有規律地排列;由圖中鐵屑排列形狀可知,通電螺線管外部磁場與條形磁體相似。
    4. (2024·廣西)如圖所示,在探究通電螺線管外部磁場分布的實驗中,閉合開關后,通電螺線管的上端為_(kāi)_____ 極,將滑動變阻器的滑片向左移,鐵釘吸起大頭針的數量更______ (選填“多”或“少”)。
    【答案】 ①. N ②. 多
    【解析】
    [1] 電流由上方流入螺線管,則由安培定則可知螺線管上端N極。
    [2] 將滑動變阻器的滑片向左移,變阻器阻值變小,電流變大,則螺線管磁性增強,吸起大頭針的數量更多。
    5. (2024·江蘇無錫)請?jiān)趫D的括號內標出通電螺線管左端的磁極,并在P點標出磁感線的方向。
    【答案】
    【解析】
    由圖得,電流從螺線管右端流入,由右手螺旋定則得,螺線管左端為N極,右端為S極;磁體外部磁場方向從N極到S極,則P點的磁感線方向從左端到右端,如圖所示
    考點3 電磁鐵 電磁繼電器
    6. (2024·甘肅武威)如圖甲所示為磁懸浮地球儀,懸浮時球體只能沿著“地軸”轉動,它的“南”“北”指向與地球?qū)嶋H方位一致;地球儀中有一個磁鐵,它的磁場與地磁場分布特點一致;環形底座內有一電磁鐵,其電路原理如圖乙所示。地球儀工作時,球體懸浮于空氣中,則圖甲中球體上方是“地磁場”的___________極(選填“N”或“S”),圖乙中A端應連接電源的___________極(選填“正”或“負”)。
    【答案】 ①. S ②. 負
    【解析】
    [1]因?yàn)榈厍騼x的南、北指向與地球?qū)嶋H方位一致,所以地球儀的北極在上方,即圖甲中球體上方是`“地磁場”的S極。
    [2]因?yàn)橥艠O相互排斥,異名磁極相互吸引,所以電磁鐵的N極在上方,即電磁鐵的上端為N極,下端為S極;由安培定則可知,電流從B端流出A端流入,即A端是電源的負極。
    7.(2024·湖北武漢) 如圖所示是一種溫度自動控制裝置的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲,“電源1”的兩極分別與水銀和金屬絲相連。
    (1)閉合開關S后,當溫度達到______℃時,發熱電阻就停止加熱;
    (2)當電磁鐵中有電流通過時,若它的左端為N極,則“電源1”的______端為正極;
    (3)為增強電磁鐵的磁性,下列措施一定可行的是______(填序號)。
    ①增大“電源1”的電壓 ②減小“電源2”的電壓
    ③減少電磁鐵線圈匝數 ④改變電磁鐵中電流方向
    【答案】 ①. 90 ②. 右 ③. ①
    【解析】
    (1)[1]水銀是導體,當溫度達到90℃,水銀柱接觸到溫度計上端的金屬絲使電磁鐵電路接通,此時電磁鐵線圈中有電流通過,線圈中就會產生磁性,吸引銜鐵,右端的電路斷開,發熱電阻停止加熱。
    (2)[2]當電磁鐵中有電流通過時,若它的左端為N極,根據安培定則可知,此時線圈中的電流方向在外部是向上的,則“電源1”的右端為正極。
    (3)[3]電磁鐵的磁性強弱與電流大小、線圈匝數有關;為增強電磁鐵的磁性,可通過增大電流、增加線圈匝數實現,故①符合題意,②③④不符合題意。故選填①。
    8. (2024·廣東)我國載人潛水器“奮斗者”號突破萬米深潛,潛水器內氧氣濃度過低會影響內部人員的生命安全。氧氣可通過電解水的方式來制備。某科創小組設計了氧氣濃度報警裝置,其簡化電路(未連接完整)如圖甲所示。氣敏箱可等效為一個電阻,其阻值R與氧氣濃度c的關系如圖乙所示。閉合開關,當氧氣濃度時,綠燈正常發光;當時,紅燈正常發光。已知電源電壓及兩燈的額定電壓均為4.8V,電磁鐵線圈的電阻忽略不計。
    (1)“奮斗者”號下潛過程中,受到海水的壓強變___________;
    (2)電解水制備氧氣的過程中,電能主要轉化為_(kāi)__________能;
    (3)圖甲中的A燈為_(kāi)__________(選填“紅”或“綠”)燈;
    (4)閉合開關S,當時,通過電磁鐵線圈的電流為_(kāi)__________A;
    (5)請根據文中信息,用筆畫線代替導線,將圖甲所示電路連接完整,要求導線不能相交(為接線柱)。___________
    【答案】 ①. 大 ②. 化學 ③. 綠 ④. 0.1 ⑤.
    【解析】
    (1)[1]根據可知,“奮斗者”號下潛過程中,深度變大,受到海水的壓強變大。
    (2)[2]電解水制備氧氣的過程中,消耗電能,產生化學能,電能主要轉化為化學能。
    (3)[3]如圖乙所示,可知,當氧氣的濃度升高時,氣敏電阻的阻值變大,電磁鐵線圈的電阻忽略不計,控制電路的電源電壓不變,故電路中的電流變小,磁性變?nèi)酰曡F彈上去,則A燈接通,此時綠燈發光,故A燈為綠燈。
    (4)[4]分析圖乙可知,氣敏電阻的阻值與氧氣的濃度的比值是一個定值,該定值為
    閉合開關S,當時,濃度變化為
    則電阻的變化量為
    氣敏電阻的阻值為
    已知電源電壓及兩燈的額定電壓均為4.8V,電磁鐵線圈的電阻忽略不計,則通過電磁鐵線圈的電流為
    (5)[5]電磁繼電器需要兩個電路,一個是控制電路,一個工作電路,根據題意可知,兩個電路共用一個電源,控制電路的重要組成部件為電源、電磁鐵、氣敏電阻,據此可以畫出控制電路,工作電路需要分為兩個簡單電路,銜鐵彈上去時,綠燈亮,銜鐵吸下來時,紅燈亮,故如圖所示:
    9. (2024·廣東廣州)在學習“電與磁”后,某小組做了如下實驗研究。
    (1)如圖甲,將指南針?biāo)椒胖迷谀景迳希改厢橃o止時a端指向北方,則a端是指南針的__________(選填“N極”“S極”),這是因?yàn)榈厍蛑車嬖赺_________;
    (2)為研究電磁鐵磁性強弱與電流大小的關系,請完成下列實驗內容:
    ①如圖乙,漆包線繞在鐵釘上構成一個電磁鐵,將它平行指南針?lè)胖迷谀景迳希?br>②請用筆畫線表示接線,按要求將圖乙中的電源、開關、電流表、滑動變阻器和電磁鐵連成串聯電路(有部分導線已連接)。要求如下:____
    Ⅰ.合上開關K,指南針在電磁鐵的作用下,靜止時a端仍然指向北方;
    Ⅱ.滑動變阻器滑片P由C端向D端移動時,電流表的示數減??;
    ③電磁鐵磁性強弱可以通過電磁鐵吸引大頭針的數目來判斷。為研究線圈匝數一定時,電磁鐵磁性強弱與電流大小的關系,請?jiān)O(shè)計記錄實驗數據的表格;____
    ④某次實驗,電流表示數如圖丙,此時電流為_(kāi)_________A。
    【答案】 ①. N極 ②. 磁場 ③. ④. 見解析 ⑤. 0.6
    【解析】
    (1)[1][2]由于地球周?chē)嬖诖艌?chǎng),地理的北極是地磁的南極,地理的南極是地磁的北極,將指南針?biāo)椒胖迷谀景迳?,指南針靜止時a端指向北方,即a端指向地磁南極,根據磁極間的相互作用可知,a端是指南針的N極。
    (2)②[3]合上開關K,指南針在電磁鐵的作用下,靜止時a端仍然指向北方,由于a端是指南針的N極,根據磁極間的相互作用可知,吸引大頭針的那一端為電磁鐵的N極,根據安培定則可知,電流是從吸引大頭針的那一端流入,從另一端流出;滑動變阻器滑片P由C端向D端移動時,電流表的示數減小,根據歐姆定律可知,電路總電阻變大,滑動變阻器連入電路的電阻變大,根據“一上一下”的接法,變阻器的A接線柱連入電路中;由圖丙可知,電流表選擇大量程接入電路中,圖乙實物圖連接如圖所示
    ③[4]為研究線圈匝數一定時,電磁鐵磁性強弱與電流大小的關系,控制線圈匝數一定,改變電路電流進行多次實驗,記錄實驗數據的表格如下表格所示(線圈匝數一定)
    ④[5]某次實驗,電流表示數如圖丙,電流表的分度值為0.1A,示數為0.6A。
    考點4 電動機
    10. (2024·湖北)下列設備利用了通電導線在磁場中受力工作的是( )
    A. 司南B. 電飯煲
    C. 手持電風扇D. 風力發電機
    【答案】C
    【解析】
    A.司南能夠指示南北是受到地磁場的影響,是利用磁極間的相互作用規律工作的,故A不符合題意;
    B.電飯煲是利用電流的熱效應工作的,故B不符合題意;
    C.電風扇的電動機是利用通電線圈在磁場里受力轉動的原理工作的,故C符合題意;
    D.風力發電機是利用電磁感應的原理工作的,故D不符合題意。
    故選C。
    11. (2024·吉林)有關電和磁的知識,下列說法正確的是( )
    A. 發電機的工作原理是電磁感應現象
    B. 驗電器的原理是同種電荷相互吸引
    C. 電風扇工作時將機械能轉化為電能
    D. 電流的磁場方向跟電流的方向無關
    【答案】A
    【解析】
    A.發電機是利用電磁感應現象的原理來制成的,故A正確;
    B.驗電器的工作原理是同種電荷相互排斥,故B錯誤;
    C.電風扇工作時將電能轉化為機械能,故C錯誤;
    D.電流產生的磁場方向跟電流方向有關,當通電導體中電流方向發生改變時,所產生的磁場方向也發生改變,故D錯誤。
    故選A。
    12. (2024·廣西)(多選)如圖,興趣小組制作了一個電動機,給線圈通電,輕輕一推,線圈就會持續轉動。下列關于電動機的說法正確的有( )
    A 電動機主要由磁體和線圈組成
    B. 電動機主要把動能轉化為電能
    C. 對調電源正、負極可以改變線圈的轉動方向
    D. 電流通過線圈產生的熱量與線圈的電阻無關
    【答案】AC
    【解析】
    AB.電動機的工作原理是,通電導體在磁場中受力的作用,所以電動機主要由磁體和線圈組成,工作時主要把電能轉化為機械能,故A正確,B錯誤;
    C.通電線圈在磁場中的受力方向與電流方向和磁場方向有關,磁場方向不變,對調電源正、負極,可改變線圈中的電流方向,所以能改變電動機的轉動方向,故C正確;
    D.根據焦耳定律可知,電流通過線圈產生的熱量與線圈的電阻有關,故D錯誤。
    故選AC。
    13. (2024·廣東)將自制的電動機接入電路,如圖所示,其中支架A是___________(選填“導體”或“絕緣體”)。閉合開關,線圈開始轉動,磁場對線圈___________(選填“有”或“無”)作用力。僅調換磁體的磁極,線圈轉動方向與原轉動方向___________。
    【答案】 ①. 導體 ②. 有 ③. 相反
    【解析】
    [1]支架A是銅或者鐵這些金屬制成的,容易導電,是導體。
    [2]閉合開關,線圈開始轉動,說明磁場對線圈有力的作用,使線圈運動狀態發生改變。
    [3]當僅僅調換磁體的磁極時,磁場方向改變,使線圈受力方向改變,所以線圈轉動方向與原轉動方向相反。
    考點5 磁生電
    14. (2024·甘肅武威)蘭州馬拉松已成為蘭州的一張名片。比賽計時采用感應芯片,運動員佩戴感應芯片通過起點和終點磁場地帶時,芯片里的線圈就會產生電流,激發芯片發送編碼信息,系統自動獲取信息并計時。下列器件中與此工作原理相同的是( )
    A. 發電機B. 電磁繼電器C. 電風扇D. 電鈴
    【答案】A
    【解析】
    由題意可知,當運動員佩戴感應芯片通過起點、終點磁場地帶時,芯片里的線圈切割磁感線運動,線圈中就會產生感應電流,所以是電磁感應原理,是發電機的工作原理;電風扇是電動機的工作原理,電磁繼電器和電鈴是利用電流的磁效應工作的,故A符合題意,BCD不符合題意。
    故選A。
    15. (2024·內蒙古赤峰)將揚聲器、開關和電流表連成如圖電路,閉合開關,反復輕敲揚聲器的紙盆,會看到電流表的指針左右擺動,下列選項與其原理相同的是( )
    A. 電動機B. 發電機C. 電磁鐵D. 電鈴
    【答案】B
    【解析】
    電流表指針左右擺動,是因?yàn)閷?dǎo)體切割磁感線的運動方向不斷變化,感應電流方向發生變化的結果。
    A.電動機是利用通電導體在磁場中受力運動的原理制成的,故A不符合題意;
    B.發電機是利用電磁感應現象制成的,故B符合題意;
    C.電磁鐵是利用電流的磁效應制成的,故C不符合題意;
    D.電鈴的主要元件是電磁鐵,其原理是利用電流的磁效應制成的,故D不符合題意
    故選B。
    16. (2024·山東濱州)關于磁現象,下列說法正確的是( )
    A. 圖甲:司南能指示南北是因?yàn)槭艿降卮艌?chǎng)的作用
    B. 圖乙:滑動變阻器滑片向右移動時,電磁鐵的磁性會增強
    C. 圖丙:該實驗說明通電導線在磁場中受力,這是發電機的工作原理
    D. 圖?。簩?dǎo)體AB豎直向上運動時,電流表指針會發生偏轉
    【答案】A
    【解析】
    A.圖甲中,司南是小磁鐵,因此其能指示南北是因?yàn)槭艿降卮艌?chǎng)的作用,故A正確;
    B.圖乙,滑動變阻器滑片向右移動時,接入電路的阻值變大,電路的電流變小,因此電磁鐵的磁性會減弱,故B錯誤;
    C.圖丙,該實驗有電源,因此是為了說明通電導線在磁場中受力的作用,這是電動機的工作原理,故C錯誤;
    D.圖丁,導體AB豎直向上運動時,沒有切割磁感線,因此不會產生感應電流,因此電流表指針不會發生偏轉,故D錯誤。
    故選A。
    17. (2024·黑龍江龍東)中國完全自主建造的首艘電磁彈射型航空母艦——福建艦。當彈射裝置內的導體通過強大的電流時,戰斗機就受到強大的電磁力而彈射飛出,下列實驗與電磁彈射裝置工作原理相同的是( )
    A. B.
    C. D.
    【答案】C
    【解析】
    由題意可知,電磁彈射裝置其工作原理是通電導體在磁場中受力而運動;
    A.圖中證明了電流周?chē)嬖诖艌?chǎng),與電磁彈射車的工作原理不相同,故A不符合題意;
    B.圖中兩個電磁鐵串聯,電流相同,線圈匝數不同,吸引大頭針的數目不同,說明電磁鐵的磁性強弱與線圈的匝數有關,故B不符合題意;
    C.圖中有電源,通電導體棒在磁場中受力而運動,即與電磁彈射的工作原理相同,故C符合題意;
    D.圖中沒有電源,是閉合電路的一部分導體在磁場中做切割磁感線運動,產生感應電流,為電磁感應原理,故D不符合題意。
    故選C。
    18. (2024·湖北武漢)新能源汽車作為我國新質生產力的杰出代表,各項技術均處于世界領先水平,其中用到的一種能量回收技術就是汽車在滑行或制動過程中,內部線圈切割磁感線產生感應電流,將機械能轉化為電能。下列裝置中也利用了電磁感應原理工作的是( )
    A. 電磁起重機B. 司南
    C. 自制電動機D. 動圈式話筒
    【答案】D
    【解析】
    A.電磁起重機的工作原理是電流的磁效應,故A不符合題意;
    B.司南的工作原理是利用地磁場對磁極的作用,故B不符合題意;
    C.自制電動機是根據通電導體在磁場中受到力的作用原理工作的,故C不符合題意;
    D.動圈式話筒是把聲信號轉變成電信號,聲信號的振動帶動線圈在磁場中振動,產生電流,是電磁感應原理,故D符合題意。
    故選D。
    19. (2024·黑龍江綏化)隨著新能源技術的日漸成熟,風力發電機已經在我市投入使用,下圖與發電機原理相同的是( )
    A. B.
    C. D.
    【答案】B
    【解析】
    風力發電機是風力推動發電機工作,發電機利用電磁感應現象發電。
    A.圖A時奧斯特實驗,說明電流周?chē)嬖诖艌?chǎng),與發電機的原理不同,故A不符合題意;
    B.圖B中,閉合電路的部分導體在做切割磁感線運動時,產生感應電流,與發電機的原理相同,故B符合題意;
    C.圖C中,通過變阻器接入電路阻值的變化,調節電磁鐵的磁性強弱,與發電機的原理不同,故C不符合題意;
    D.圖D中,通電導體在磁場中受到力的作用而運動,是電動機的工作原理,不是發電機的工作原理,故D不符合題意。
    故選B。
    20. (2024·黑龍江齊齊哈爾)如圖所示,閉合電路的一部分導體在磁場中做切割磁感線運動時,導體中就產生電流。這種現象叫做電磁感應。則下列裝置中,利用此原理工作的是( )
    A. 電磁起重機B. 動圈式話筒
    C. 電磁繼電器D. 揚聲器
    【答案】B
    【解析】
    A.電磁起重機是利用電磁鐵的吸力來吊起重物的,故A不符合題意;
    B.動圈式話筒工作過程是:聲波振動→引起膜片振動→帶動線圈振動→線圈切割永久磁體的磁場產生感應電流→經放大傳給揚聲器,故B符合題意;
    C.電磁繼電器的工作原理主要是電流的磁效應。當有電流流過時,電磁繼電器中的線圈會產生磁性,吸引銜鐵,從而接通或斷開工作電路,故C不符合題意;
    D.揚聲器的工作原理是揚聲器音圈(線圈)中通入音頻放大器放大后的變化的音頻電流,通電線圈在磁場中受到變化的磁場力的作用而振動,帶動振膜,發出聲音,故D不符合題意。
    故選B
    21. (2024·甘肅武威)國產新型電動汽車具有各種“超能力”,其中“能量回收裝置”是在踩下制動踏板時,通過對電路的控制,使驅動電動機變?yōu)榘l(fā)電機,以發電機發電產生的阻力來制動,此時,將___________能轉化為電能,再將電能轉化為_(kāi)__________能儲存在蓄電池里。
    【答案】 ①. 機械 ②. 化學
    【解析】
    [1][2]汽車由運動變成靜止,機械能減少,同時電路中產生電流,所以將剩余的機械能轉化為電能,再將電能轉化為化學能儲存在蓄電池中,所以能量回收方式是踩下制動踏板時,將機械能轉化為電能,再將電能轉化為化學能儲存在蓄電池里。
    16. (2024·江蘇無錫)將導體AB、開關、靈敏電流計、蹄形磁體按如圖方式組裝起來,______開關后,讓導體AB水平向右運動,會觀察到電流計指針偏轉,說明回路中有______產生。
    【答案】 ①. 閉合 ②. 感應電流
    【解析】
    [1][2]閉合電路的一部分導體在磁場中做切割磁感線運動時,導體中會產生感應電流。閉合開關后,形成閉合回路,讓導體AB水平向右運動,此時導體AB切割磁感線運動,產生感應電流,因此會觀察到電流計指針偏轉。
    22. (2024·陜西A卷)如圖,是“探究導體在磁場中運動時產生感應電流的條件”的實驗裝置。
    (1)閉合開關后,觀察各種情況下靈敏電流計指針偏轉情況,將實驗現象記錄在表格中。分析實驗現象可知:閉合電路中的一部分導體在磁場中做________運動時,電路中會產生感應電流。產生感應電流時,導體ab相當于電路中的________(填電路元件名稱);
    (2)若要探究感應電流方向與磁場方向的關系,應保持導體ab運動方向不變,將________對調,觀察靈敏電流計指針偏轉情況。
    (3)下列物品中,應用該實驗結論工作的是________(填選項字母)。
    A.電風扇 B.手搖發電手電筒
    【答案】 ①. 切割磁感線 ②. 電源 ③. 磁極 ④. B
    【解析】
    (1)[1][2]對比分析實驗1、2和3及實驗現象可知:閉合電路中的一部分導體在磁場中做切割磁感線運動時,電路中會產生感應電流。產生感應電流時,導體ab相當于電路中的電源。
    (2)[3]若要探究感應電流方向與磁場方向的關系,應保持導體ab運動方向不變,改變磁場的方向,故將磁極對調,觀察靈敏電流計指針偏轉情況。
    (3)[4]閉合電路中的一部分導體在磁場中做切割磁感線運動時,電路中會產生感應電流,叫電磁感應現象,應用該實驗結論工作的是手搖發電手電筒,故選B。次數
    電流大小I/A
    吸引大頭針數目
    1
    2
    3
    實驗次數
    導體ab在磁場中的運動情況
    靈敏電流計指針偏轉情況
    1
    靜止
    不偏轉
    2
    上下運動
    不偏轉
    3
    左右運動
    偏轉

    相關試卷

    專題17 電與磁(第01期)-【真題匯編】2024年中考物理真題分類匯編(全國通用):

    這是一份專題17 電與磁(第01期)-【真題匯編】2024年中考物理真題分類匯編(全國通用),文件包含專題17電與磁第01期原卷版docx、專題17電與磁第01期解析版docx等2份試卷配套教學資源,其中試卷共39頁, 歡迎下載使用。

    專題19 電與磁-【真題匯編】最近3年(22-24)中考物理真題分類匯編(全國通用):

    這是一份專題19 電與磁-【真題匯編】最近3年(22-24)中考物理真題分類匯編(全國通用),文件包含專題19電與磁原卷版docx、專題19電與磁解析版docx等2份試卷配套教學資源,其中試卷共30頁, 歡迎下載使用。

    專題17 電與磁(第03期)-【真題匯編】最新中考物理真題分項匯編(全國通用):

    這是一份專題17 電與磁(第03期)-【真題匯編】最新中考物理真題分項匯編(全國通用),文件包含專題17電與磁第03期-真題匯編最新中考物理真題分項匯編全國通用原卷版docx、專題17電與磁第03期-真題匯編最新中考物理真題分項匯編全國通用解析版docx等2份試卷配套教學資源,其中試卷共37頁, 歡迎下載使用。

    英語朗讀寶
    資料下載及使用幫助
    版權申訴
    • 1.電子資料成功下載后不支持退換,如發現資料有內容錯誤問題請聯系客服,如若屬實,我們會補償您的損失
    • 2.壓縮包下載后請先用軟件解壓,再使用對應軟件打開;軟件版本較低時請及時更新
    • 3.資料下載成功后可在60天以?xún)?nèi)免費重復下載
    版權申訴
    若您為此資料的原創作者,認為該資料內容侵犯了您的知識產權,請掃碼添加我們的相關工作人員,我們盡可能的保護您的合法權益。
    入駐教習網,可獲得資源免費推廣曝光,還可獲得多重現金獎勵,申請 精品資源制作, 工作室入駐。
    版權申訴二維碼
    中考專區
    • 精品推薦
    • 所屬專輯71份
    歡迎來到教習網
    • 900萬優選資源,讓備課更輕松
    • 600萬優選試題,支持自由組卷
    • 高質量可編輯,日均更新2000+
    • 百萬教師選擇,專業更值得信賴
    微信掃碼注冊
    qrcode
    二維碼已過期
    刷新

    微信掃碼,快速注冊

    手機號注冊
    手機號碼

    手機號格式錯誤

    手機驗證碼 獲取驗證碼

    手機驗證碼已經成功發送,5分鐘內有效

    設置密碼

    6-20個字符,數字、字母或符號

    注冊即視為同意教習網「注冊協議」「隱私條款」
    QQ注冊
    手機號注冊
    微信注冊

    注冊成功

    返回
    頂部
    添加客服微信 獲取1對1服務
    微信掃描添加客服
