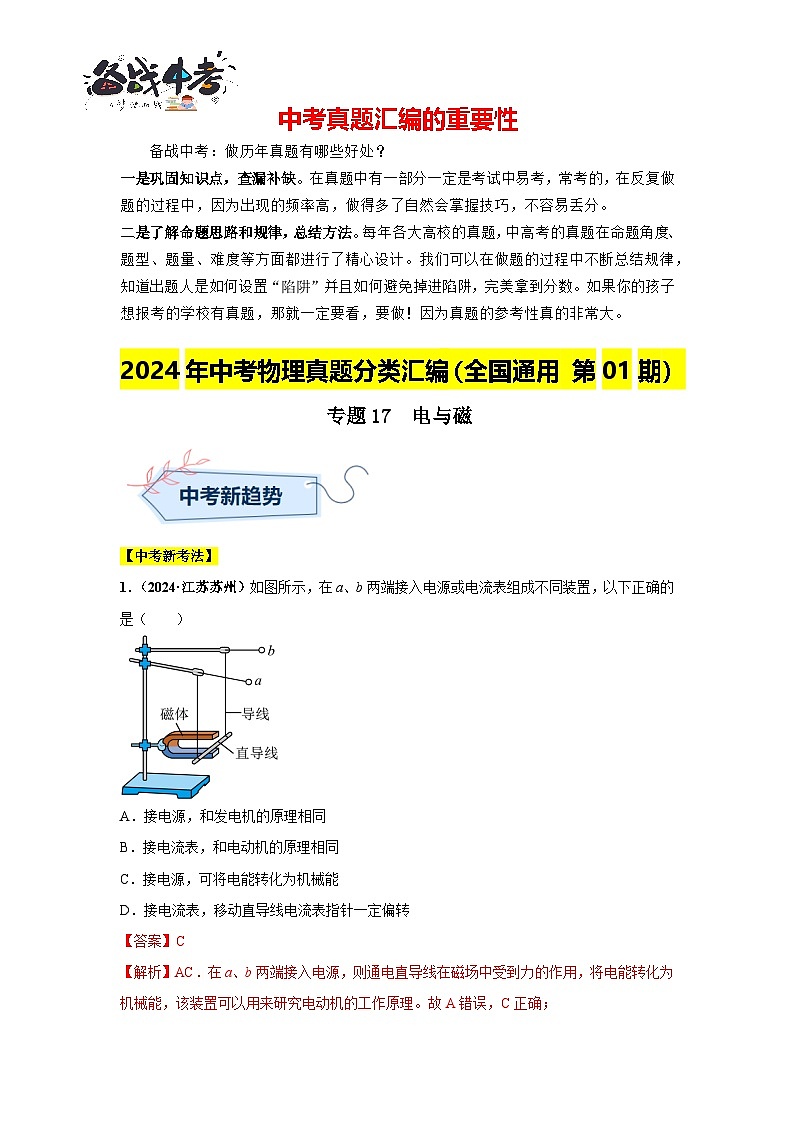

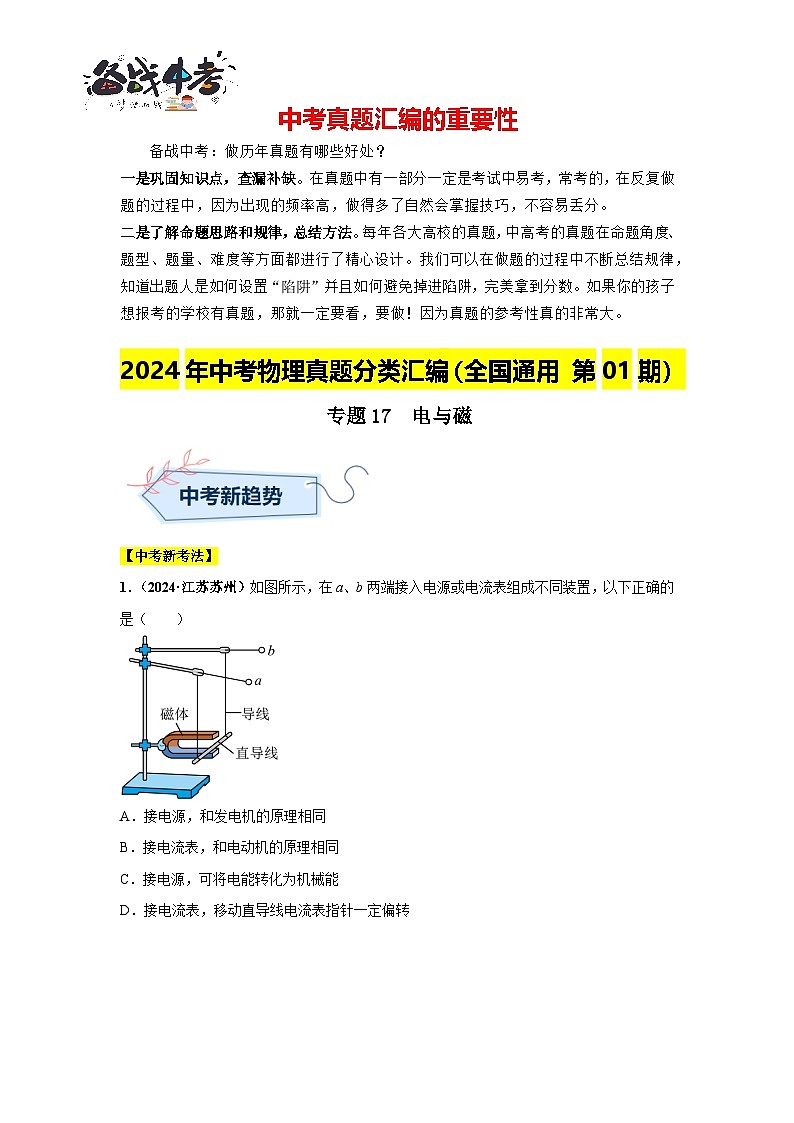

2024年中考物理真題分類匯編（全國通用 第01期）
專題17 電與磁
【中考新考法】
1．（2024·江蘇蘇州）如圖所示，在a、b兩端接入電源或電流表組成不同裝置，以下正確的是（ ）
A．接電源，和發電機的原理相同
B．接電流表，和電動機的原理相同
C．接電源，可將電能轉化為機械能
D．接電流表，移動直導線電流表指針一定偏轉
【答案】C
【解析】AC．在a、b兩端接入電源，則通電直導線在磁場中受到力的作用，將電能轉化為機械能，該裝置可以用來研究電動機的工作原理。故A錯誤，C正確；

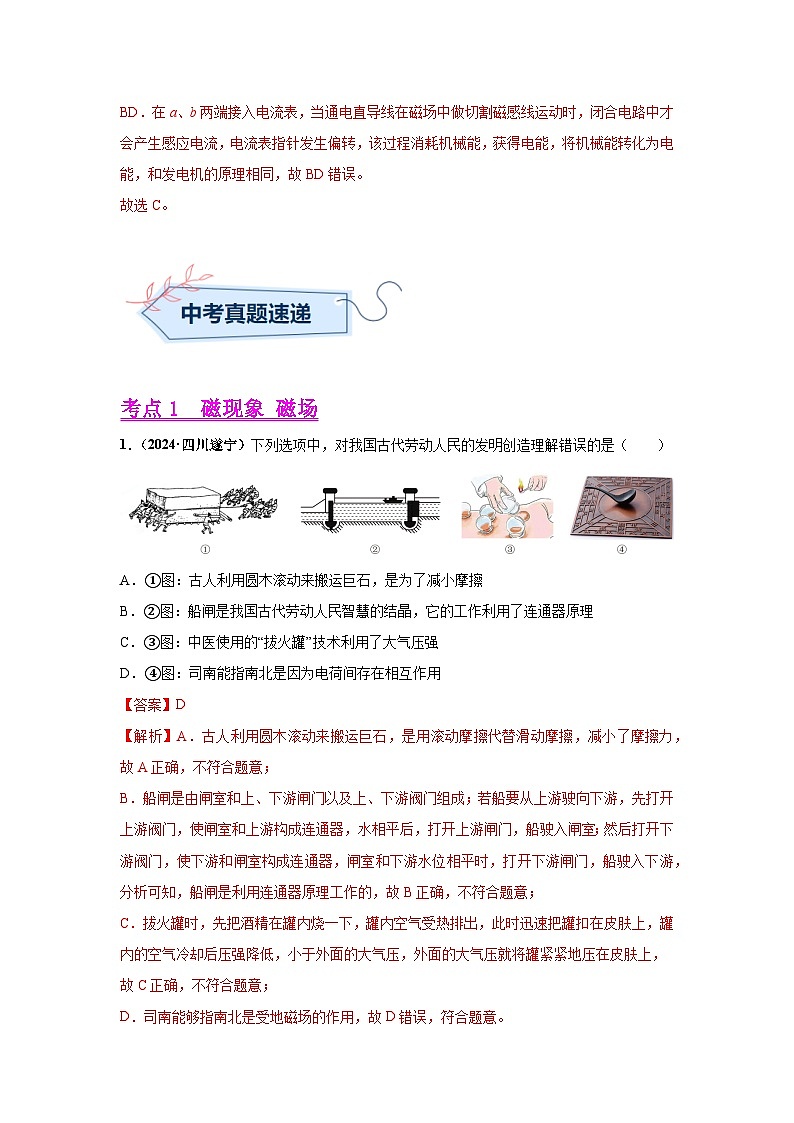

BD．在a、b兩端接入電流表，當通電直導線在磁場中做切割磁感線運動時，閉合電路中才會產生感應電流，電流表指針發生偏轉，該過程消耗機械能，獲得電能，將機械能轉化為電能，和發電機的原理相同，故BD錯誤。
故選C。

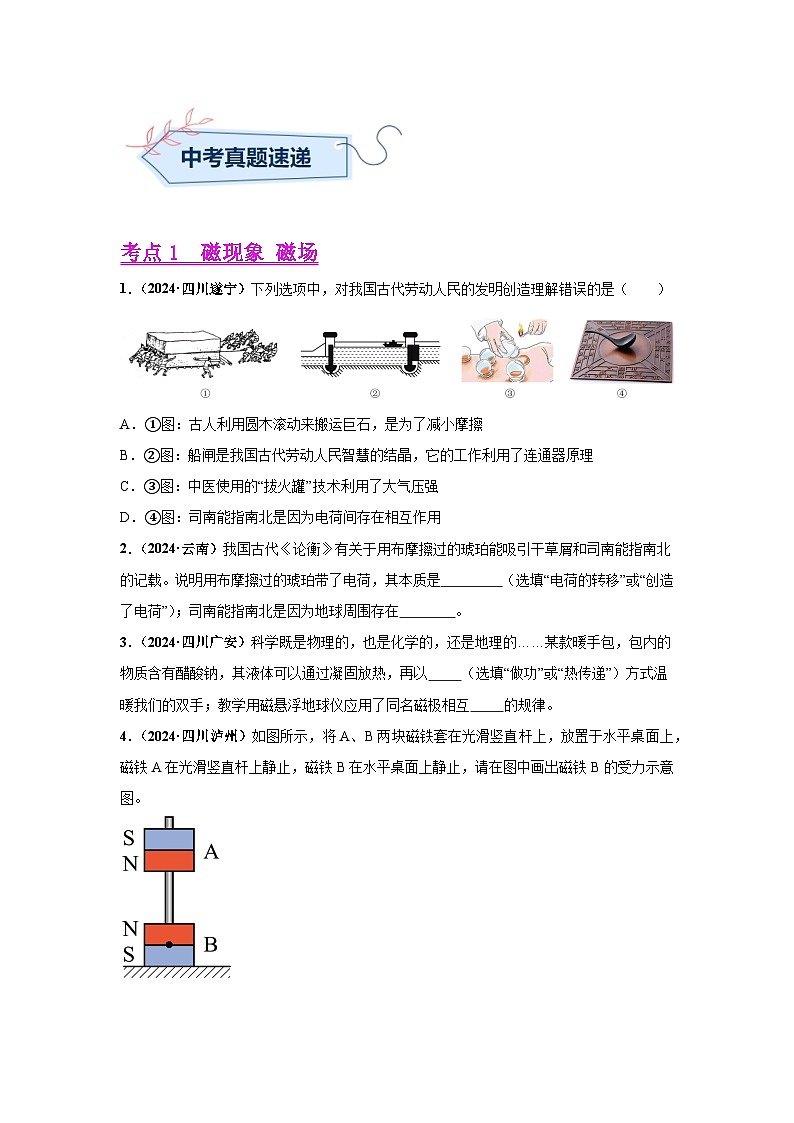

考點1 磁現象 磁場
1．（2024·四川遂寧）下列選項中，對我國古代勞動人民的發明創造理解錯誤的是（ ）
A．①圖：古人利用圓木滾動來搬運巨石，是為了減小摩擦
B．②圖：船閘是我國古代勞動人民智慧的結晶，它的工作利用了連通器原理
C．③圖：中醫使用的“拔火罐”技術利用了大氣壓強
D．④圖：司南能指南北是因?yàn)殡姾砷g存在相互作用
【答案】D
【解析】A．古人利用圓木滾動來搬運巨石，是用滾動摩擦代替滑動摩擦，減小了摩擦力，故A正確，不符合題意；
B．船閘是由閘室和上、下游閘門以及上、下游閥門組成；若船要從上游駛向下游，先打開上游閥門，使閘室和上游構成連通器，水相平后，打開上游閘門，船駛?cè)腴l室；然后打開下游閥門，使下游和閘室構成連通器，閘室和下游水位相平時，打開下游閘門，船駛?cè)胂掠?，分析可知，船閘是利用連通器原理工作的，故B正確，不符合題意；
C．拔火罐時，先把酒精在罐內燒一下，罐內空氣受熱排出，此時迅速把罐扣在皮膚上，罐內的空氣冷卻后壓強降低，小于外面的大氣壓，外面的大氣壓就將罐緊緊地壓在皮膚上，故C正確，不符合題意；
D．司南能夠指南北是受地磁場的作用，故D錯誤，符合題意。
故選D。

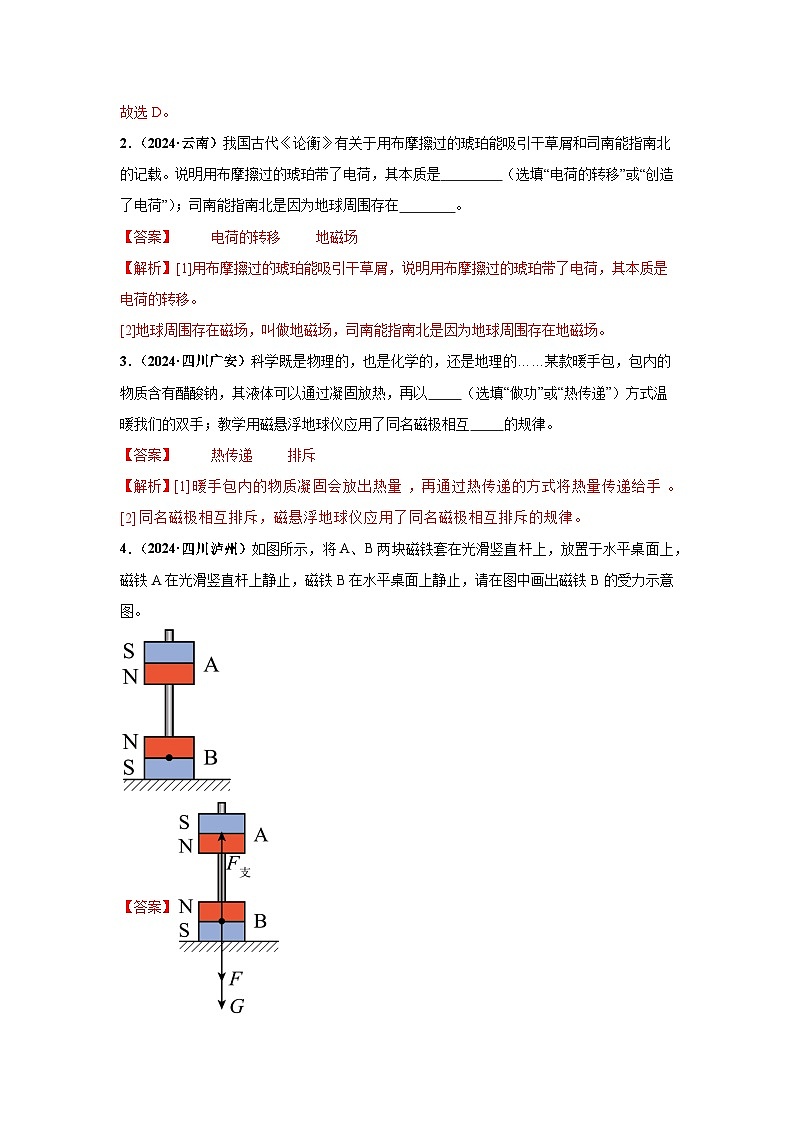

2．（2024·云南）我國古代《論衡》有關于用布摩擦過的琥珀能吸引干草屑和司南能指南北的記載。說明用布摩擦過的琥珀帶了電荷，其本質是 （選填“電荷的轉移”或“創造了電荷”）；司南能指南北是因?yàn)榈厍蛑車嬖? 。
【答案】 電荷的轉移 地磁場
【解析】[1]用布摩擦過的琥珀能吸引干草屑，說明用布摩擦過的琥珀帶了電荷，其本質是電荷的轉移。
[2]地球周圍存在磁場，叫做地磁場，司南能指南北是因?yàn)榈厍蛑車嬖诘卮艌?chǎng)。
3．（2024·四川廣安）科學既是物理的，也是化學的，還是地理的……某款暖手包，包內的物質含有醋酸鈉，其液體可以通過凝固放熱，再以 （選填“做功”或“熱傳遞”）方式溫暖我們的雙手；教學用磁懸浮地球儀應用了同名磁極相互 的規律。
【答案】 熱傳遞 排斥
【解析】[1]暖手包內的物質凝固會放出熱量，再通過熱傳遞的方式將熱量傳遞給手。
[2]同名磁極相互排斥，磁懸浮地球儀應用了同名磁極相互排斥的規律。
4．（2024·四川瀘州）如圖所示，將A、B兩塊磁鐵套在光滑豎直桿上，放置于水平桌面上，磁鐵A在光滑豎直桿上靜止，磁鐵B在水平桌面上靜止，請?jiān)趫D中畫出磁鐵B的受力示意圖。
【答案】
【解析】磁鐵A下面是N極，磁鐵B的上面是N極，同名磁極相互排斥，磁鐵B受到豎直向下的重力、豎直向下的斥力和豎直向上的支持力，作用點畫在物體的重心

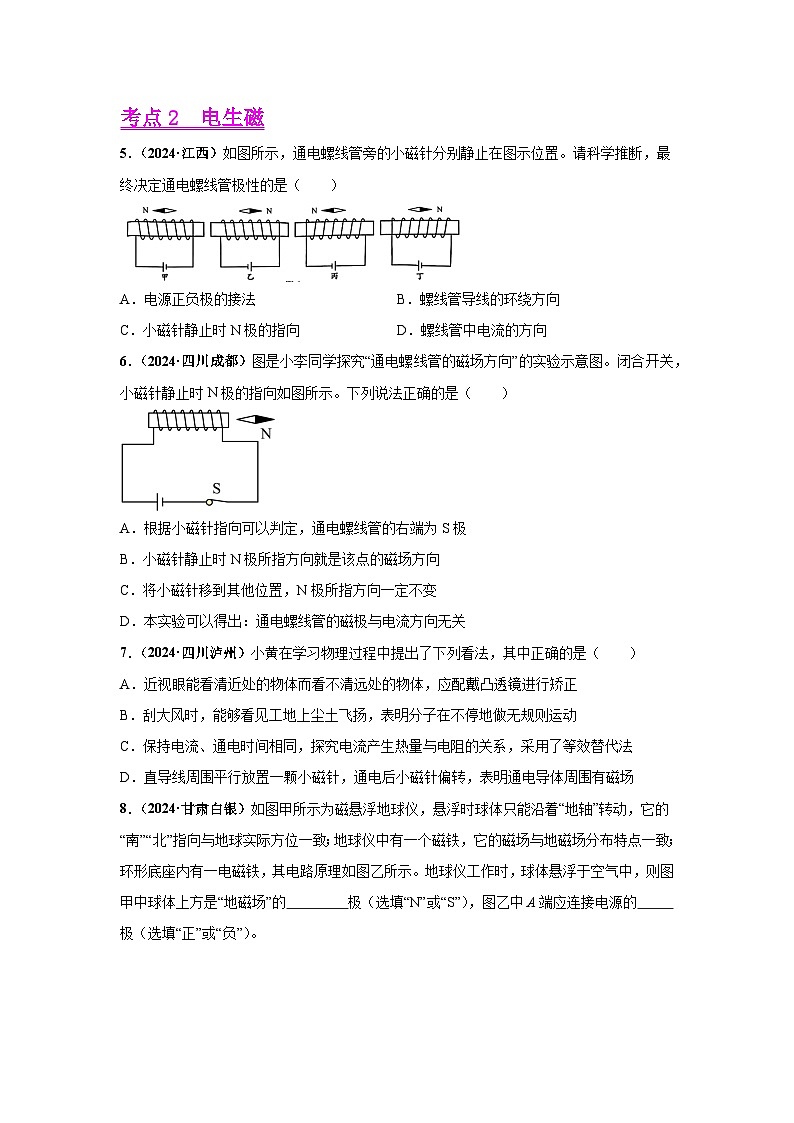

考點2 電生磁
5．（2024·江西）如圖所示，通電螺線管旁的小磁針?lè)謩e靜止在圖示位置。請科學推斷，最終決定通電螺線管極性的是（ ）
A．電源正負極的接法B．螺線管導線的環繞方向
C．小磁針靜止時N極的指向D．螺線管中電流的方向
【答案】D
【解析】根據題圖可知，最終決定通電螺線管極性的是螺線管中電流的方向，故ABC不符合題意，D符合題意。
故選D。
6．（2024·四川成都）圖是小李同學探究“通電螺線管的磁場方向”的實驗示意圖。閉合開關，小磁針靜止時N極的指向如圖所示。下列說法正確的是（ ）
A．根據小磁針指向可以判定，通電螺線管的右端為S極
B．小磁針靜止時N極所指方向就是該點的磁場方向
C．將小磁針移到其他位置，N極所指方向一定不變
D．本實驗可以得出：通電螺線管的磁極與電流方向無關
【答案】B
【解析】A．小磁針的左端為S極，根據磁極間的相互作用可知，通電螺線管的右端為N極，故A錯誤；
B．小磁針的作用是指示通電螺線管周圍的磁場方向，其靜止時N極所指方向就是該點的磁場方向，故B正確；
C．由于通電螺線管周圍的磁場方向可能相同也有可能不同，因此將小磁針移到其他位置，N極所指方向不一定不變，故C錯誤；
D．實驗中，當改變電路電流方向時，螺線管的兩端的極性改變，小磁針的靜止時N極的指向也會發生改變，可知，通電螺線管的磁極與電流方向有關，故D錯誤。
故選B。
7．（2024·四川瀘州）小黃在學習物理過程中提出了下列看法，其中正確的是（ ）
A．近視眼能看清近處的物體而看不清遠處的物體，應配戴凸透鏡進行矯正
B．刮大風時，能夠看見工地上塵土飛揚，表明分子在不停地做無規則運動
C．保持電流、通電時間相同，探究電流產生熱量與電阻的關系，采用了等效替代法
D．直導線周圍平行放置一顆小磁針，通電后小磁針偏轉，表明通電導體周圍有磁場
【答案】D
【解析】A．近視眼能看清近處的物體而看不清遠處的物體，看遠處物體時，由于晶狀體對光的會聚能力過強而成像于視網膜前，應配戴對光的發散作用的凹透鏡進行矯正，故A錯誤；
B．刮大風時，能夠看見工地上塵土飛揚，塵土是由大量分子組成的顆粒，塵土飛揚是機械運動，不能表明分子在不停地做無規則運動，故B錯誤；
C．保持電流、通電時間相同，探究電流產生熱量與電阻的關系，采用了控制變量法，故C錯誤；
D．磁場的基本性質是對放入其中的磁體有力的作用，直導線周圍平行放置一顆小磁針，通電后小磁針偏轉，表明通電導體周圍有磁場，故D正確。
故選D。
8．（2024·甘肅白銀）如圖甲所示為磁懸浮地球儀，懸浮時球體只能沿著“地軸”轉動，它的“南”“北”指向與地球?qū)嶋H方位一致；地球儀中有一個磁鐵，它的磁場與地磁場分布特點一致；環形底座內有一電磁鐵，其電路原理如圖乙所示。地球儀工作時，球體懸浮于空氣中，則圖甲中球體上方是“地磁場”的 極（選填“N”或“S”），圖乙中A端應連接電源的 極（選填“正”或“負”）。
【答案】 S 負
【解析】[1]因?yàn)榈厍騼x的南、北指向與地球?qū)嶋H方位一致，所以地球儀的北極在上方，即圖甲中球體上方是`“地磁場”的S極。
[2]因?yàn)橥艠O相互排斥，異名磁極相互吸引，所以電磁鐵的N極在上方，即電磁鐵的上端為N極，下端為S極；由安培定則可知，電流從B端流出A端流入，即A端是電源的負極。
9．（2024·山東煙臺）螺線管是汽車啟動器的一個重要部件，駕駛員轉動鑰匙發動汽車時，相當于給螺線管通電。如圖所示，螺線管的左端為 極，小磁針的左端為 極，A為電源的 極。
【答案】 N N 負
【解析】[1][2][3]由圖可知，磁感線從磁體的N極流出，回到S極，所以，螺線管的左端為N極，右邊為S極，根據異名磁極相互吸引可知，小磁針的左端為N極，根據安培定則可知，螺線管上電流方向朝上，所以A為電源的負極。
10．（2024·安徽）圖甲為小明同學用銅導線穿過硬紙板繞制而成的螺線管。他先在水平放置的硬紙板上均勻地撒滿鐵屑，然后在螺線管中通以圖乙所示的電流，輕敲紙板，觀察到鐵屑的排列情況如圖丙所示。
（1）由圖丙中的鐵屑排列情況可以得出：通電螺線管外部的磁場與 （選填“條形”或“蹄形”）磁體的磁場相似；
（2）若將一小磁針?lè)胖迷趫D丙中通電螺線管右端軸線上的A處，則小磁針靜止時N極的指向水平向 （選填“左”或“右”）。
【答案】 條形 左
【解析】（1）[1]由丙圖中，利用鐵屑可以形象地顯示磁場的情況，分析可知，通電螺線管外部的磁場與條形磁體的磁場相似。
（2）[2]根據安培定則，右手握住螺線管，四指指向電流方向，大拇指所指方向?yàn)槁菥€管的N極，因此螺線管的左端為N極，右端為S極，根據同名磁極相互排斥，異名磁極相互吸引，所以小磁針的N極指向左。
11．（2024·新疆）請?jiān)趫D中標出通電螺線管的N極。
【答案】
【解析】電流從螺線管的下端流入，根據安培定則可知通電螺線管的上端為N極
12．（2024·四川眉山）探究“電磁鐵的性質”實驗時，鐵釘A端為N極，附近的小磁針處于靜止，如圖所示。
請你在圖中：
（1）標出B點的電流方向；
（2）括號內標出小磁針右端的極性（用“N”或“S”表示）。
【答案】
【解析】鐵釘A端為N極，由右手螺旋定則得，電流從螺線管左端流入，右端流出，則B點的電流方向向上，鐵釘右端為S極，根據磁極間的相互作用規律可知，小磁針左端為N極，右端為S極
13．（2024·江蘇蘇州）在圖中標出電源和螺線管上方的極性。
【答案】
【解析】在磁體的外部，磁感線總是從磁體的N極出發回到S極，則通電螺線管的上端為N極，下端為S極；根據右手螺旋定則，伸出右手，使大拇指指示螺線管的N極，則四指彎曲的方向?yàn)殡娏鞯姆较?，即電流由螺線管的下端流入，電源的下端為正極，上端為負極。
14．（2024·江蘇揚州）如圖，請標出電源正負極和磁感線的方向。
【答案】
【解析】根據右手螺旋定則可知，電流從螺線管的右端流入、左端流出，所以，電源右端為正極，左端為負極；螺線管外部，磁感線從N極出發、回到S極，所以，磁感線向右
15．（2024·重慶A卷）在答圖的虛線框中用箭頭畫出磁感線的方向。
【答案】
【解析】根據安培定則可知，用右手握住螺線管，四指指向電流方向，大拇指所指的方向即為螺線管的N極方向，故螺線管的右側為N極。磁感線由N極出發，回到S極，故磁感線的方向水平向左
16．（2024·江蘇鹽城）如圖所示，標出通電螺線管的N極和S極。
【答案】
【解析】電流從通電螺線管的右側流入，左側流出，根據安培定則可知，通電螺線管的左端為N極，右端為S極
17．（2024·江蘇連云港）如圖所示，請標出通電螺線管的N、S極并用箭頭畫出圖中磁感線的方向。
【答案】
【解析】根據電源的正負極可以確定電流從螺線管的右端流入，左端流出，結合安培定則即可確定螺線管的左端為S極，右端為N極，在磁體的周圍，磁感線從磁體的N極出發回到S極
考點3 電磁鐵 電磁繼電器
18．（2024·山西）海鮮保存常要求溫度低于-18℃。小明為海鮮市場的冷庫設計了溫度自動報警器，其原理如圖甲所示?？刂齐娐泛凸ぷ麟娐返碾娫措妷壕鶠?V保持不變，電磁鐵線圈電阻忽略不計，乙圖為熱敏電阻R隨溫度變化的圖像。冷庫溫度等于或高于-18℃時，工作電路報警。下列說法正確的是（ ）
A．冷庫溫度升高時，熱敏電阻R的阻值變大
B．工作電路報警時，銜鐵被吸下，燈亮鈴不響
C．冷庫溫度為-18℃時，控制電路中電流為0.03A
D．冷庫溫度降低時，控制電路消耗的電功率變大
【答案】C
【解析】A．由圖乙可知，當冷庫溫度升高時，熱敏電阻的阻值減小，故A錯誤；
B．根據圖甲，當銜鐵被吸下后，電鈴接通，燈泡斷路，則鈴響燈不亮，故B錯誤；
C．冷庫溫度為-18℃時，由圖乙可知熱敏電阻的阻值為100Ω，控制電路中電流為
故C正確；
D．冷庫溫度降低時，由圖乙可知熱敏電阻阻值變大，根據歐姆定律可知電路中電流變小，根據可知控制電路中電功率變小，故D錯誤。
故選C。
19．（2024·河南）（多選）如圖是小明為某倉庫設計的溫度報警電路。為熱敏電阻，其阻值隨溫度的變化而變化；為可調電阻。溫度正常時指示燈L發光，當溫度升高到報警溫度時，指示燈熄滅，蜂鳴器報警。下列判斷正確的是（ ）
A．的阻值隨溫度的升高而增大
B．溫度升高過程中，電磁鐵磁性增強
C．若要調低報警溫度，可將的阻值調大
D．若控制電路電源電壓降低，報警溫度將升高
【答案】BD
【解析】AB．當溫度升高到報警溫度時，指示燈熄滅，蜂鳴器報警，說明銜鐵被吸下，電磁鐵的磁性增強，電路中的電流變大了，根據歐姆定律可知，電路中的總電阻變小，的阻值變小了，即熱敏電阻的阻值隨探測溫度的升高而減小，故A錯誤，B正確；
C．控制電路的報警電流大小一定，即報警時控制電路總電阻一定，報警溫度越低，熱敏電阻的阻值越大，總電阻不變，應將的阻值調小，故C錯誤；
D．若控制電路電源電壓降低，要使控制電路電流達到報警電流，根據歐姆定律，電路總電阻將變小，則的阻值變小，因?yàn)闊崦綦娮璧淖柚惦S探測溫度的升高而減小，則報警溫度將升高，故D正確。
故選BD。
20．（2024·江蘇鹽城）如圖甲是科技小組設計的“智能溫控小屋”簡化電路，受控電路功率隨時間的變化關系如圖乙所示。當室溫上升至28℃時冷卻系統開始工作，當室溫降至23℃時停止工作。Rt為熱敏電阻，其阻值隨溫度的升高而減小，當控制電路中的電流為0.15A時，銜鐵剛好被吸下，控制電路電源電壓恒為3V。定值電阻R0為100Ω，線圈電阻忽略不計。求：
（1）受控電路30min內消耗的電能；
（2）受控電路工作時，通過電阻R0的電流；
（3）熱敏電阻Rt的變化范圍。
【答案】（1）1.44×106J；（2）0.03A；（3）20Ω≤Rt≤25Ω
【解析】解：（1）由圖像可知，受控電路30min內工作了20min消耗的電能為
W＝Pt＝1200W×20×60s＝1.44×106J
（2）銜鐵被吸下時，受控電路工作，此時控制電路中R0與Rt并聯，由并聯電路中電壓的規律知，R0兩端的電壓為
U0＝U＝3V
通過電阻R0的電流為
（3）當室溫上升至28℃時冷卻系統開始工作前，控制電路只有熱敏電阻接入電路，此時斷路，此時經過熱敏電阻的電流最大為0.15A，電阻最小時恰好銜鐵被吸下，因此可以求出Rt的最小值
銜鐵被下瞬間，冷卻系統開始工作，溫度不再上升，而是下降，電阻Rt開始變大，但由于銜鐵被吸下后定值電阻被接入電路，與并聯，當電路中的總電流小到1.5A時，銜鐵才會被彈回，此時經過的電流為
It＝I－I0＝0.15A－0.03A＝0.12A
此時Rt的阻值最大為
因?yàn)镽t的阻值隨溫度的升高而減小，若Rt的阻值繼續增大，電路中的電流變小，銜鐵被彈回，冷卻系統開始工作，溫度降低，此時Rt的阻值會減小，故Rt的阻值最大為25Ω，故熱敏電阻Rt的變化范圍為20Ω≤Rt≤25Ω。
答：（1）受控電路30min內消耗的電能為1.44×106J；
（2）受控電路工作時，通過電阻R0的電流為0.03 A；
（3）熱敏電阻Rt的變化范圍為20Ω≤Rt≤25Ω。
考點4 電動機
21．（2024·四川廣安）《新能源汽車產業發展規劃（2021—2035年）》指出：發展新能源汽車是我國從汽車大國邁向汽車強國的必由之路。下列家用電器與新能源電動汽車動力裝置的工作原理相同的是（ ）
A．電視機B．手電筒
C．電飯鍋D．電風扇
【答案】D
【解析】新能源電動汽車動力裝置將電能轉化為機械能，利用通電導體在磁場中受力的作用工作。
A．電視機將電能轉化為光能與內能，故A不符合題意；
BC．手電筒、電飯鍋利用電流的熱效應工作，將電能轉化為內能，故BC不符合題意；
D．電風扇工作原理是通電導體在磁場中受力的作用工作，將電能轉化為機械能，故D符合題意。
故選D。
22．（2024·江蘇揚州）如圖所示為送餐機器人，下列圖中能說明其內部電動機工作原理的是（ ）
A．B．
C．D．
【答案】A
【解析】A．如圖，閉合開關，通電導體棒在磁場中受力運動，反映了電動機的工作原理，故A符合題意；
B．如圖，驗電器的工作原理是同種電荷相互排斥，故B不符合題意；
C．如圖，閉合開關，當導體棒做切割磁感線運動時，有感應電流產生，反映了電磁感應原理，故C不符合題意；
D．如圖，在螺線管中插入鐵芯可以構成電磁鐵，增強磁性，可以吸引鐵釘，故D不符合題意。
故選A。
23．（2024·山東臨沂）2024年5月11日，由臨沂市五名中小學生組建的無人機足球隊在FIDA第二屆世界錦標賽中，以全勝的戰績榮獲世界冠軍。無人機動力系統的核心部件是電動機，下列實驗，能說明電動機工作原理的是（ ）
A．B．
C．D．
【答案】D
【解析】電動機的工作原理是通過導體在磁場中受力運動；
A．當導線中有電流經過時，小磁針的指向發生了改變，說明導線周圍存在磁場，故A不合題意；
B．閉合開關后，纏繞有線圈的鐵釘能夠吸引鐵屑，說明通電導線周圍存在磁場，故B不合題意；
C．當線圈在磁場中轉動時，做切割磁感線運動，從而產生感應電流，使燈泡發光，故C不合題意；
D．閉合開關后，通過電流的導體在磁場中受力運動，與電動機的原理相同，故D符合題意。
故選D。
24．（2024·江西）在大力倡導節能環保、踐行低碳生活的新時代，新能源汽車越來越普及。其中新能源電動汽車中的電動機利用通電線圈在 中受力轉動，把 能轉化為機械能，從而驅動汽車行駛。
【答案】 磁場 電
【解析】[1][2]電動機的原理是通電線圈在磁場中受到力的作用，從而使線圈轉動驅動汽車行駛，該過程是將電能轉化為機械能。
考點5 磁生電
25．（2024·安徽）如圖所示為動圈式話筒的簡化示意圖，磁鐵固定在適當位置，線圈與膜片相通，聲波可使膜片左右振動從而帶動線圈振動，線圈中就產生電流，實現聲信號到電信號的轉變。其工作原理是（ ）
A．磁場對通電導線的作用B．電流的熱效應
C．電流的磁效應D．電磁感應
【答案】D
【解析】動圈式話筒的工作過程是：聲波振動→引起膜片振動→帶動線圈振動→線圈切割永久磁體的磁場產生感應電流→經放大傳給揚聲器→產生聲音，因此動圈式話筒工作原理是電磁感應現象。故D符合題意，ABC不符合題意。
故選D。
26．（2024·湖南）下列生活中的設施設備工作原理主要應用了電磁感應的是（ ）
A．工人師傅的電鉆B．書桌上的臺燈
C．家用電飯煲D．風力發電機
【答案】D
【解析】A．工人師傅的電鉆的工作原理是通電導體在磁場中受力的作用，故A不符合題意；
BC．書桌上的臺燈、家用電飯煲是利用電流的熱效應工作的，故BC不符合題意；
D．風力發電機是利用電磁感應原理工作的，故D符合題意。
故選D。
27．（2024·四川眉山）如圖所示是動圈式話筒構造示意圖。對著話筒說話或唱歌時，聲音使膜片振動，與膜片相連的線圈在磁場中也跟著一起振動、線圈中產生感應電流。下列實驗原理與它相同的是（ ）
A．B．
C．D．
【答案】C
【解析】動圈式話筒工作原理是電磁感應現象。
A．此裝置是探究磁極間的相互作用的，故A不符合題意；
B．此裝置是說明了磁體周圍存在著磁場，故B不符合題意；
C．此圖中沒有電源，當部分導體做切割磁感線運動時，電路中會產生感應電流，即電磁感應現象，故C符合題意；
D．此裝置是探究通電導線在磁場中受力而運動，是電動機的原理，故D不符合題意。
故選C。
28．（2024·四川遂寧）下列能探究“導體在磁場中產生電流的條件”的實驗裝置是（ ）
A．B．
C．D．
【答案】B
【解析】A．圖中是奧斯特實驗，研究的是電流的磁效應，故A不符合題意；
B．圖中閉合電路的一部分導體AB在磁場中切割磁感線運動時，會產生感應電流，該圖可以用于探究導體在磁場中產生電流的條件，故B符合題意；
C．該圖是電動機的原理圖，能夠說明通電導體在磁場中受力運動，故C不符合題意；
D．該圖研究的是電磁鐵磁性與線圈匝數的關系，故D不符合題意。
故選B。
29．（2024·四川宜賓）安檢時，當金屬探測儀靠近金屬物體，會產生感應電流，發出警示信號。下圖中與其工作原理相同的實驗裝置是（ ）
A．B．
C．D．
【答案】A
【解析】當金屬探測儀靠近金屬物體，會產生感應電流，說明其工作原理是電磁感應現象。
A．閉合電路中的部分導體切割磁感線，產生感應電流，是電磁感應現象，故A符合題意；
B．圖中說明異名磁極相吸引，通電螺線管具有磁性。故B不符合題意；
C．圖中是電動機的工作原理圖，說明通電導體在磁場中受力的作用工作，故C不符合題意；
D．電流相同時，線圈匝數越多，吸引鐵釘?shù)膫€(gè)數越多，電磁鐵磁性越強，故D不符合題意。
故選A。
30．（2024·甘肅白銀）蘭州馬拉松已成為蘭州的一張名片。比賽計時采用感應芯片，運動員佩戴感應芯片通過起點和終點磁場地帶時，芯片里的線圈就會產生電流，激發芯片發送編碼信息，系統自動獲取信息并計時。下列器件中與此工作原理相同的是（ ）
A．發電機B．電磁繼電器C．電風扇D．電鈴
【答案】A
【解析】由題意可知，當運動員佩戴感應芯片通過起點、終點磁場地帶時，芯片里的線圈切割磁感線運動，線圈中就會產生感應電流，所以是電磁感應原理，是發電機的工作原理；電風扇是電動機的工作原理，電磁繼電器和電鈴是利用電流的磁效應工作的，故A符合題意，BCD不符合題意。
故選A。
31．（2024·云南）關于電與磁，下列說法正確的是（ ）
A．同名磁極靠近時會相互吸引B．奧斯特實驗證實了電流周圍存在磁場
C．螺線管通電時，電流越大其磁性越弱D．發電機工作時將電能轉化為內能
【答案】B
【解析】A．同名磁極靠近時會相互排斥，異名磁極靠近時會相互吸引，故A錯誤；
B．奧斯特實驗中，放置在通電直導線下方的小磁針在磁力的作用下發生偏轉，證實了電流周圍存在磁場，故B正確；
C．螺線管通電時，電流越大其磁性越強，故C錯誤；
D．發電機的原理是電磁感應，工作時將機械能轉化為電能，故D錯誤。
故選B。
32．（2024·四川達州）19世紀，物理學家發現電與磁之間存在著緊密聯系，下列關于電現象與磁現象的說法正確的是（ ）
A．甲圖通電后電磁鐵b的線圈匝數少，磁性更強
B．乙圖通電后靜止的小磁針發生偏轉，說明通電導體周圍存在磁場，斷電后，小磁針保持不動
C．丙圖是發電機的原理，閉合開關后，懸掛的導體棒將發生運動
D．丁圖是電動機的原理，閉合開關后，金屬棒ab將發生運動
【答案】D
【解析】A．電磁鐵的磁性與線圈匝數有關，匝數越多，磁性越強，甲圖通電后電磁鐵b的線圈匝數少，磁性更弱，故A錯誤；
B．乙圖通電后靜止的小磁針發生偏轉，說明通電導體周圍存在磁場，斷電后導線周圍的磁場消失，小磁針受地磁場的影響又會回到原位置，故B錯誤；
C．丙圖是發電機的原理，閉合開關后，若懸掛的導體棒在磁場中做切割磁感線運動，會產生感應電流；閉合開關后，導體不會自發的運動，故C錯誤；
D．丁圖是電動機的原理，閉合電路的部分導體在磁場中會受到力的作用，即閉合開關后，金屬棒ab將發生運動，故D正確。
故選D。
33．（2024·四川南充）以下關于電與磁的描述中，說法正確的是（ ）
A．圖甲：磁感線不是真實存在的，地磁場的北極在地理北極附近
B．圖乙：向右移動，能吸引更多鐵釘，鐵釘下端為電磁鐵的極
C．圖丙：同時對調磁極和電源正負極，線圈的轉動方向會發生改變
D．圖?。洪]合開關，導體ab豎直向下運動或豎直向上運動，電流表指針不發生偏轉
【答案】D
【解析】A．圖甲中，磁場是真實存在的，磁感線是假想出來的，不適合客觀存在的，地球周圍存在磁場，地磁場的北極在地理南極附近，故A錯誤；
B．圖乙中，通電螺線管的磁性強弱與電流大小有關，向右移動，電阻變大，電流減小，磁性變?nèi)?，能吸引更少的鐵釘，根據安培定則可知，四指指向電流方向，大拇指所指的方向即為電磁鐵的N極，故鐵釘上端為N極，鐵釘下端為電磁鐵的極，故B錯誤；
C．圖丙中，通電導線在磁場中運動的方向與電流的方向和磁場的方向有關，單獨改變磁場方向或電流方向，線圈的轉動方向會改變，但二者同時改變時，線圈的轉動方向不變，故C錯誤；
D．圖丁中，根據電磁感應現象可知，閉合電路的部分導體在磁場中切割磁感線時會產生感應電流。閉合開關，導體ab豎直向下運動或豎直向上運動，運動方向與磁感線方向平行，沒有切割磁感線，不會產生感應電流，故電流表指針不發生偏轉，故D正確。
故選D。
34．（2024·重慶）對如圖所示的情境說法正確的是（ ）
A．圖甲所示的是電動機的工作原理
B．圖乙所示的兩個小球帶了同種電荷
C．圖丙所示的人一定沒有觸電危險
D．圖丁所示的通電螺線管右端為N極
【答案】D
【解析】A．圖甲所示是電磁感應現象的裝置原理圖，電動機工作原理是磁場對電流的作用，故A錯誤；
B．同種電荷相互排斥，異種電荷相互吸引，且?guī)щ婓w可以吸引輕小物體，因此兩個小球可能帶異種電荷，也可能一個帶電，一個不帶電，故B錯誤；
C．由于大地是導體，所以人站在地上，一只手接觸火線時，會有電流通過人體，會發生觸電事故，故C錯誤；
D．由安培定則可知，通電螺線管右端為N極，故D正確。
故選D。
35．（2024·河北）對下圖所示的實驗或裝置，分析正確的是（ ）
A．動圈式話筒的工作原理是“磁生電”
B．只有鐵屑分布較多的地方才有磁場
C．接通電源，導體ab會受到磁場的作用力
D．根據電流方向，可判定螺線管的上端為N極
【答案】ACD
【解析】A．圖中，動圈式話筒的工作原理是電磁感應，即工作原理是“磁生電”，故A正確；
B．磁體周圍都有磁場，并不只有鐵屑分布較多的地方才有磁場，故B錯誤；
C．接通電源后，導體中有電流流過，在磁場中的通電導體會受到磁場的作用，故C正確；
D．根據右手螺旋定則，螺旋管上端為N極，故D正確。
故選ACD。
36．（2024·河南）我國大力發展水力發電。水能是 （填“可再生”或“不可再生”）能源。水電站通過提高水位增加水的重力勢能，水流下時重力勢能轉化為 能，使水輪機帶動發電機發電，發電機是利用 原理發電的。
【答案】 可再生 動能 電磁感應
【解析】[1]能夠源源不斷從自然界得到的能源叫可再生能源，如風能、太陽能和水能。
[2]水從高處向低處運動時，質量不變，高度降低，重力勢能減小，同時速度增大，水動能增大，此過程中重力勢能轉化為動能。
[3]發電機是利用電磁感應原理來工作的。
37．（2024·福建）福建艦是我國首艘采用電磁彈射系統的航空母艦。電磁彈射系統采用飛輪儲能技術，即利用電能驅動大質量的飛輪高速旋轉，把電能轉化為飛輪的 能，這種能量轉化方式與我們學過的 （填“電動機”或“發電機”）相似。
【答案】 機械 電動機
【解析】[1][2] 電磁彈射系統中，給線圈提供電流時產生磁場，飛輪被磁化，受到強大的作用力而加速運動，由此可知其原理是通電導體在磁場中受力而運動，與電動機的原理相同，電磁彈射裝置將電能轉化為機械能。
38．（2024·四川瀘州）如圖所示，ab、cd兩根光滑平行金屬導軌固定在同一水平面內，處于蹄形磁鐵磁場中的金屬桿pq放在導軌上，在外力作用下沿導軌運動。若ad之間斷開，則電路中 （選填“有”或“無”）感應電流；若ad之間接入電流計，pq桿向右運動時，指針向右偏，pq桿向左運動時，指針將向 偏；若ad之間安裝一個直流電源，pq桿通電后由靜止開始沿導軌向右運動，同時交換電源的正負極和磁鐵的南北極，pq桿通電后由靜止開始沿導軌向 運動。
【答案】 無 左 右
【解析】[1]由圖知道，若ad之間斷開，則由ab、cd和pq桿構成的回路是不閉合的，此時電路中沒有感應電流。
[2]電磁感應現象中，感應電流的方向與磁場方向和導體切割磁感線方向有關，根據題意知道，pq桿向右運動時，指針向右偏，所以，當磁場方向不變，只有pq桿向左運動時， 感應電流方向發生變化，即指針將向左偏。
[3]通電導體在磁場中受力的方向與電流方向和磁場方向有關，其一發生變化，則受力方向發生變化，兩者都發生變化，則受力方向不變。所以，當同時交換電源的正負極和磁鐵的南北極，通電導體pq在磁場中受力的方向不變，即pq桿通電后，仍由靜止開始沿導軌向右運動。
39．（2024·甘肅白銀）國產新型電動汽車具有各種“超能力”，其中“能量回收裝置”是在踩下制動踏板時，通過對電路的控制，使驅動電動機變?yōu)榘l(fā)電機，以發電機發電產生的阻力來制動，此時，將 能轉化為電能，再將電能轉化為 能儲存在蓄電池里。
【答案】 機械 化學
【解析】[1][2]汽車由運動變成靜止，機械能減少，同時電路中產生電流，所以將剩余的機械能轉化為電能，再將電能轉化為化學能儲存在蓄電池中，所以能量回收方式是踩下制動踏板時，將機械能轉化為電能，再將電能轉化為化學能儲存在蓄電池里。
40．（2024·四川成都）小張利用圖所示裝置探究“導體在磁場中產生電流的條件”，閉合開關后，經過多次嘗試，他發現導線ab在磁場中沿著豎直方向運動時，導體中產生感應電流。生產生活中的 （選填“電熱毯”、“發電機”或“電動機”）是利用該實驗原理工作的。小張?jiān)趯?shí)驗中將導線ab換成一個線圈，其目的是 。
【答案】 發電機 使實驗現象更明顯
【解析】[1]閉合電路的部分導體在磁場中做切割磁感線運動時，導體就會產生電流，這種現象叫做電磁感應，產生的電流叫感應電流，該現象中，將機械能轉化為電能；重要應用是制成了發電機。
[2]在實驗中將導線ab換成一個線圈，則切割磁感線時會產生更大的感應電流，因此可以使實驗現象更明顯。
41．（2024·新疆）如圖所示，用蹄形磁體、導體棒AB、電流表等實驗器材探究導體在磁場中運動時產生感應電流的條件。
（1）請用筆畫線代替導線完成實物圖連接；
（2）當導體棒AB沿 （填“上下”或“左右”）方向運動時，電流表指針發生偏轉。通過多次實驗可得：當閉合電路的部分導體在磁場中做 運動時，電路中就產生感應電流；
（3）當導體棒AB向右運動時，導體棒 （填“受到”或“不受”）磁場對它的力的作用。
【答案】 左右 切割磁感線 受到
【解析】（1）[1] 探究導體在磁場中運動時產生感應電流的條件的實驗中，導體棒AB要與電流表串聯，作圖如下：
（2）[2][3] 根據電磁感應原理，當閉合電路的部分導體在磁場中做切割磁感線運動時，電路中就產生感應電流；當導體棒AB沿左右方向運動時，切割了磁感線，電路中產生了感應電流，電流表指針發生偏轉。
（3）[4] 當導體棒AB向右運動時，切割了磁感線，電路中產生了感應電流，導體棒AB變成了通電導體，而通電導體在磁場中會受到力的作用。
