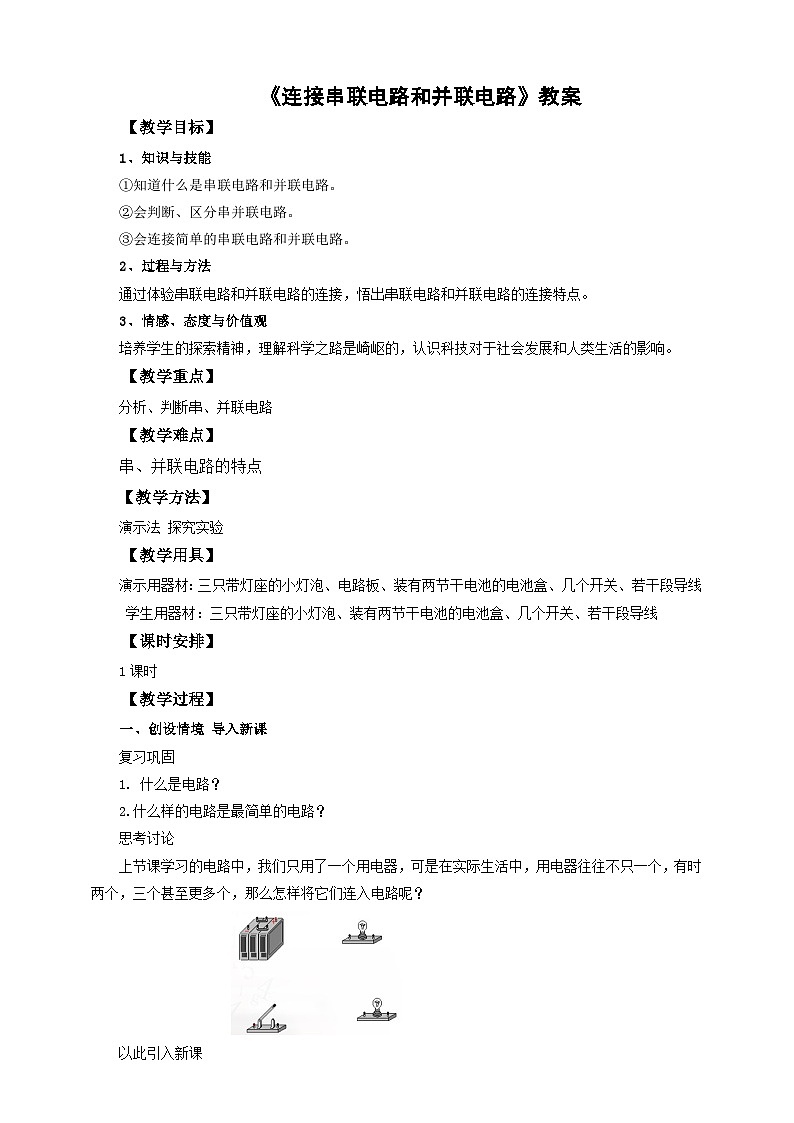

初中物理滬科版九年級全冊第十四章 了解電路第三節 連接串聯電路和并聯電路優秀教案

這是一份初中物理滬科版九年級全冊第十四章 了解電路第三節 連接串聯電路和并聯電路優秀教案，共7頁。教案主要包含了教學目標，教學重點，教學難點，教學方法，教學用具，課時安排，教學過程，教學反思等內容，歡迎下載使用。
知識與技能
①知道什么是串聯電路和并聯電路。
②會判斷、區分串并聯電路。
③會連接簡單的串聯電路和并聯電路。
2、過程與方法
通過體驗串聯電路和并聯電路的連接，悟出串聯電路和并聯電路的連接特點。
3、情感、態度與價值觀
培養學生的探索精神，理解科學之路是崎嶇的，認識科技對于社會發展和人類生活的影響。
【教學重點】
分析、判斷串、并聯電路
【教學難點】
串、并聯電路的特點
【教學方法】
演示法 探究實驗
【教學用具】
演示用器材：三只帶燈座的小燈泡、電路板、裝有兩節干電池的電池盒、幾個開關、若干段導線
學生用器材：三只帶燈座的小燈泡、裝有兩節干電池的電池盒、幾個開關、若干段導線
【課時安排】
1課時
【教學過程】
一、創設情境 導入新課
復習鞏固
1. 什么是電路？
2.什么樣的電路是最簡單的電路？
思考討論
上節課學習的電路中，我們只用了一個用電器，可是在實際生活中，用電器往往不只一個，有時兩個，三個甚至更多個，那么怎樣將它們連入電路呢？

以此引入新課
探究新知

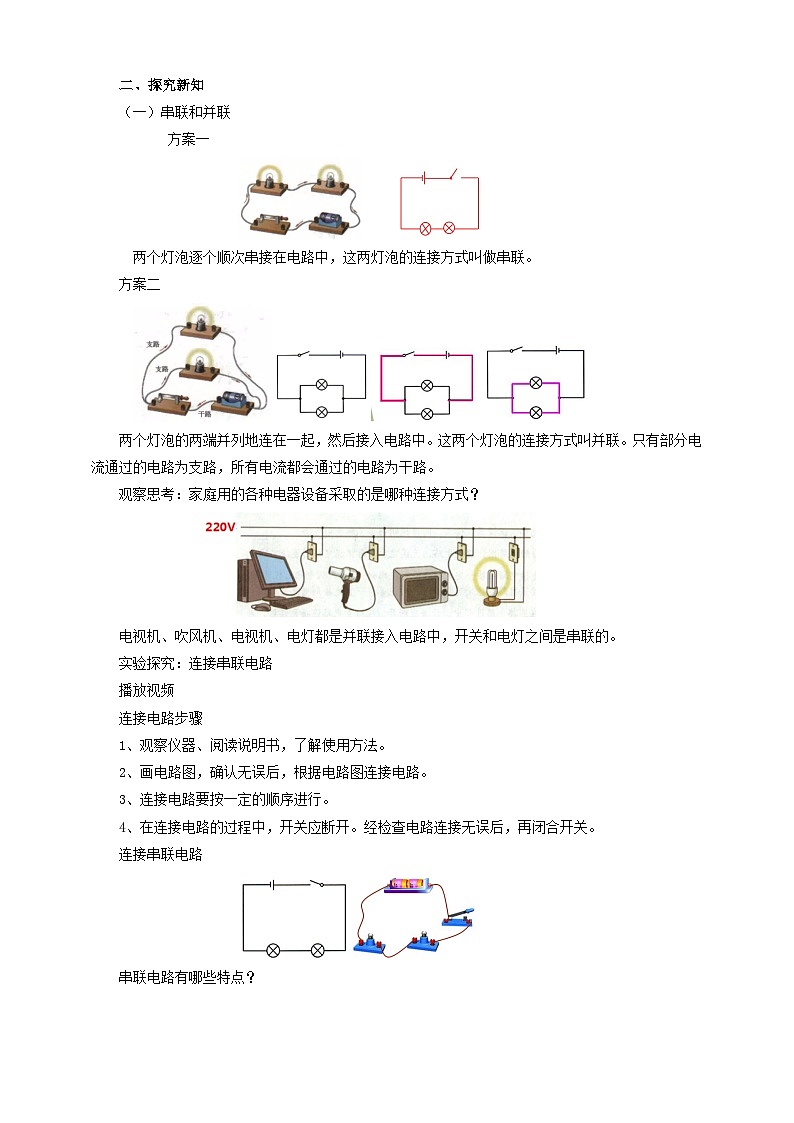

串聯和并聯
方案一

兩個燈泡逐個順次串接在電路中，這兩燈泡的連接方式叫做串聯。
方案二

兩個燈泡的兩端并列地連在一起，然后接入電路中。這兩個燈泡的連接方式叫并聯。只有部分電流通過的電路為支路，所有電流都會通過的電路為干路。
觀察思考：家庭用的各種電器設備采取的是哪種連接方式？

電視機、吹風機、電視機、電燈都是并聯接入電路中，開關和電燈之間是串聯的。
實驗探究：連接串聯電路
播放視頻
連接電路步驟
1、觀察儀器、閱讀說明書，了解使用方法。
2、畫電路圖，確認無誤后，根據電路圖連接電路。
3、連接電路要按一定的順序進行。
4、在連接電路的過程中，開關應斷開。經檢查電路連接無誤后，再閉合開關。
連接串聯電路

串聯電路有哪些特點？

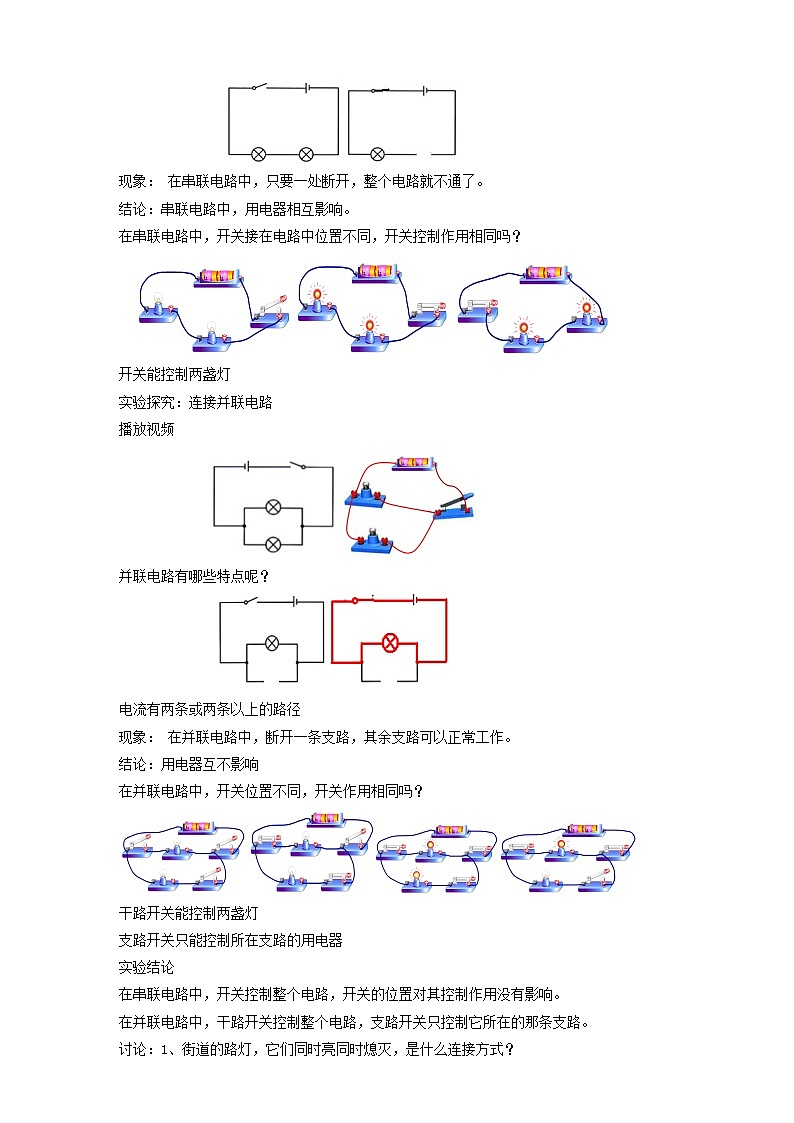

現象： 在串聯電路中，只要一處斷開，整個電路就不通了。
結論：串聯電路中，用電器相互影響。
在串聯電路中，開關接在電路中位置不同，開關控制作用相同嗎？

開關能控制兩盞燈
實驗探究：連接并聯電路
播放視頻

并聯電路有哪些特點呢？

電流有兩條或兩條以上的路徑
現象： 在并聯電路中，斷開一條支路，其余支路可以正常工作。
結論：用電器互不影響
在并聯電路中，開關位置不同，開關作用相同嗎？
干路開關能控制兩盞燈
支路開關只能控制所在支路的用電器
實驗結論
在串聯電路中，開關控制整個電路，開關的位置對其控制作用沒有影響。
在并聯電路中，干路開關控制整個電路，支路開關只控制它所在的那條支路。
討論：1、街道的路燈，它們同時亮同時熄滅，是什么連接方式？

并聯，因為各盞燈之間互不影響
2、交通路口的紅、黃、綠燈是串聯的還是并聯的？

并聯，三盞燈是交替工作的，互不影響。
串聯電路的特點
（1）電流（或?qū)Ь€）無分支（電流依次流過用電器）
（2）各元件相互影響，去掉其中任意一個用電器（或任一用電器壞掉）其它用電器則不能工作。
（3）開關控制整個電路，不隨它的位置改變而改變。
并聯電路的特點
（1）電流（或?qū)Ь€）有分支，有干路、支路之分。
（2）各元件互不影響，其中一個用電器斷開（或壞掉）其它用電器仍能正常工作。
（3）開關在不同的位置有不同的作用，在干路可控制整個電路，在支路只控制與它串聯的用電器。
鞏固練習
1、在進行英語聽力考試時，各教室相同的有線揚聲器總是同時開始播放，同時束播放，關于各教室中有線揚聲器的電路，下列說法中正確的是（ ）
A．一定是串聯B．一定是并聯
C．串聯、并聯都可行D．無法判斷
2、智能手機的普及方便了我們的生活，但手機安全問題不容忽視。大多數手機可以通過指紋解鎖屏幕，也可以用密碼解鎖。如果用燈泡代表手機屏幕，指紋解鎖是開關S1，密碼解鎖是開關S2，下列電路設計符合要求的是（ ）
交流與討論
1、開關和用電器一般都是采用什么連接方式，為什么？
2、如果要使幾個用電器工作時互不影響，這幾個用電器必須 （選填“串”或“并”）聯。
3、在并聯電路中，接在干路上的開關跟接在支路上的開關作用相同嗎？
總結：
1、開關和用電器一般都是采用串聯的連接方式，這樣可以控制用電器的通斷。
2、如果要使幾個用電器工作時互不影響，這幾個用電器必須串聯。
3、在并聯電路中，接在干路上的開關跟接在支路上的開關作用是不同的。干路開關控制所有用電器，支路開關只控制所在支路的用電器。
三、課堂小結
課堂練習：
1、如圖，四個電路圖兩個燈泡組成串聯的是（ ）njy.cm
2、暗盒中的兩個燈泡L1和L2連接在同一電路中，閉合開關，下列現象可以判斷兩燈一定并聯的是（ ）
A．兩燈亮度相同 B．兩燈亮度不同
C．流過兩燈的電流相同D．流過兩燈的電流不同
3、一個電路中有兩盞電燈L1和L2，則下列判斷正確的是（ ）
A．若開關斷開，兩燈同時熄滅，則兩燈連接方式一定為串聯
B．若測得兩盞燈兩端電壓相等，則兩燈連接方式一定為并聯
C．若測得通過兩盞電燈的電流不相等，則兩燈的連接方式一定為并聯
D．若測得通過兩盞燈的電流都相等，則兩燈的連接方式一定為串聯
4、如圖所示的電路中，通過閉合、斷開開關，能使小燈泡L1和L2組成并聯電路的是（ ）
A．閉合開關S1、S2，斷開S3
B．閉合開關S1和S3，斷開S2
C．閉合開關S2和S3，斷開S1
D．閉合開關S2，斷開開關S1和S3
作業布置：
完成課后作業1—5題
板書設計
14.3 連接串聯電路和并聯電路
一、串聯和并聯
用電器逐個順次串接在電路中，這種連接方式叫做串聯。
用電器兩端并列地連在一起，然后接入電路中。這種連接方式叫并聯。只有部分電流通過的電路為支路，所有電流都會通過的電路為干路。
二、實驗探究 連接串聯電路
串聯電路的特點：
（1）電流（或?qū)Ь€）無分支（電流依次流過用電器）
（2）各元件相互影響，去掉其中任意一個用電器（或任一用電器壞掉）其它用電器則不能工作。
（3）開關控制整個電路，不隨它的位置改變而改變。
三、實驗探究 連接并聯電路
并聯電路的特點：
（1）電流（或?qū)Ь€）有分支，有干路、支路之分。
（2）各元件互不影響，其中一個用電器斷開（或壞掉）其它用電器仍能正常工作。
（3）開關在不同的位置有不同的作用，在干路可控制整個電路，在支路只控制與它串聯的用電器。
【教學反思】
本節課體現了以學生為主體，學生動手動腦的時間較多，利用多媒體和學生分組實驗，學生已基本掌握了串并聯電路的特點，并能實際應用。
本節課注重與實際生活的聯系，能分析生活中常見的簡單電路。
