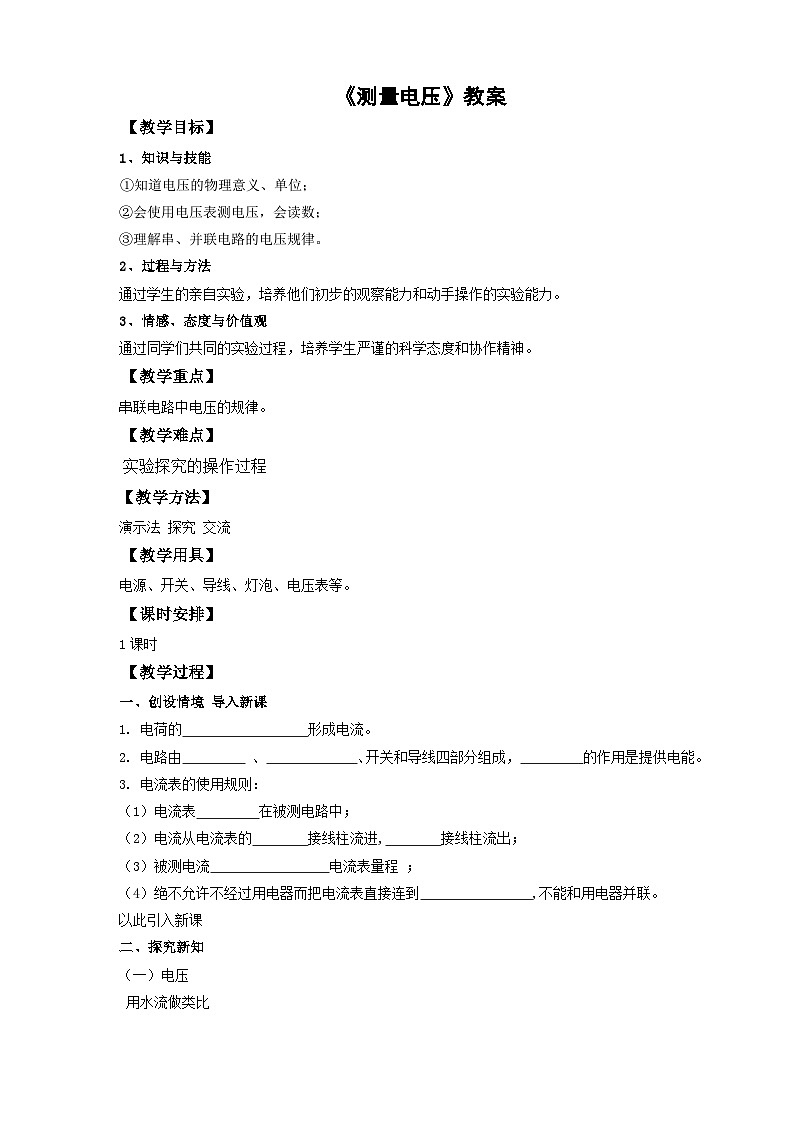

初中物理滬科版九年級全冊第五節 測量電壓優秀教學設計

這是一份初中物理滬科版九年級全冊第五節 測量電壓優秀教學設計，共8頁。教案主要包含了教學目標，教學重點，教學難點，教學方法，教學用具，課時安排，教學過程，教學反思等內容，歡迎下載使用。
知識與技能
①知道電壓的物理意義、單位；
②會使用電壓表測電壓，會讀數；
③理解串、并聯電路的電壓規律。
2、過程與方法
通過學生的親自實驗，培養他們初步的觀察能力和動手操作的實驗?zāi)芰Α?br>3、情感、態度與價值觀
通過同學們共同的實驗過程，培養學生嚴謹?shù)目茖W(xué)態度和協作精神。
【教學重點】
串聯電路中電壓的規律。
【教學難點】
實驗探究的操作過程
【教學方法】
演示法 探究 交流
【教學用具】
電源、開關、導線、燈泡、電壓表等。
【課時安排】
1課時
【教學過程】
一、創設情境 導入新課
1. 電荷的 形成電流。
2. 電路由 、 、開關和導線四部分組成， 的作用是提供電能。
3. 電流表的使用規則：
（1）電流表 在被測電路中；
（2）電流從電流表的 接線柱流進, 接線柱流出；
（3）被測電流 電流表量程 ；
（4）絕不允許不經過用電器而把電流表直接連到 ,不能和用電器并聯。
以此引入新課
探究新知
（一）電壓

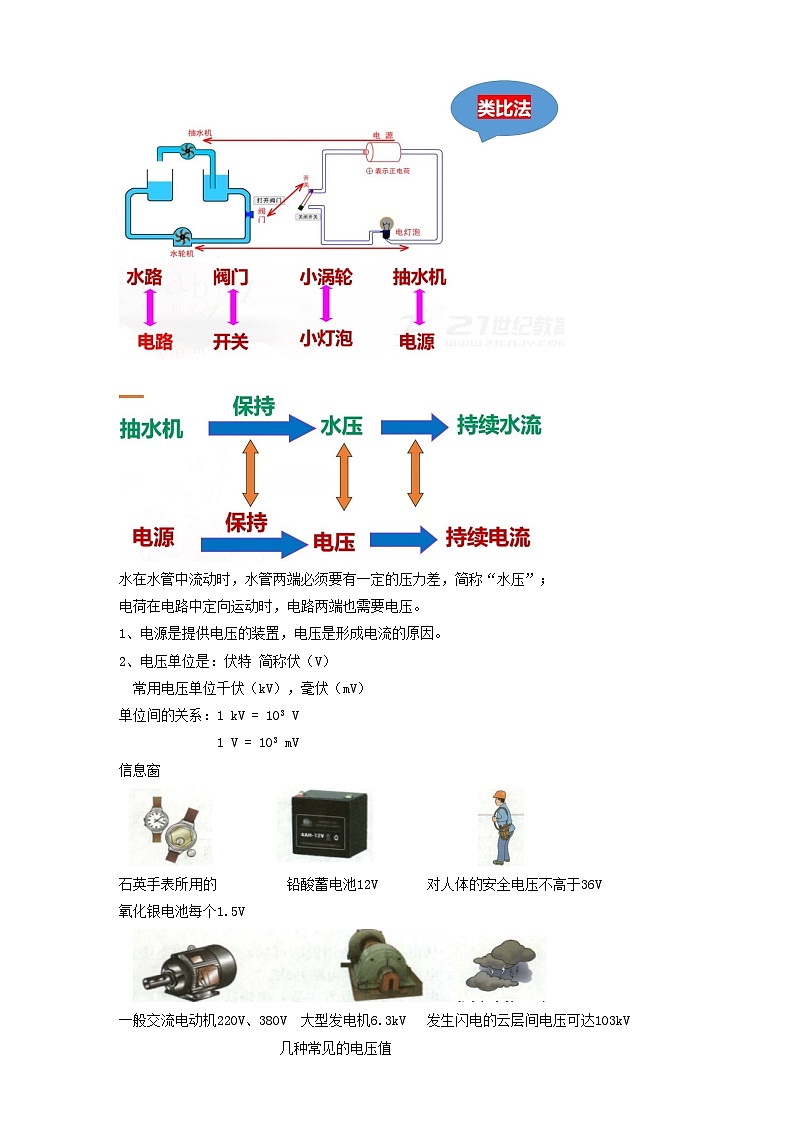

用水流做類比

水在水管中流動時，水管兩端必須要有一定的壓力差，簡稱“水壓”；
電荷在電路中定向運動時，電路兩端也需要電壓。
1、電源是提供電壓的裝置，電壓是形成電流的原因。
2、電壓?jiǎn)挝皇牵悍?簡稱伏（V）
常用電壓?jiǎn)挝磺Х╧V），毫伏（mV）
單位間的關系：1 kV = 103 V
1 V = 103 mV
信息窗

石英手表所用的 鉛酸蓄電池12V 對人體的安全電壓不高于36V
氧化銀電池每個1.5V

一般交流電動機220V、380V 大型發電機6.3kV 發生閃電的云層間電壓可達103kV
幾種常見的電壓值
鞏固練習
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
電壓的大小如何測量呢？

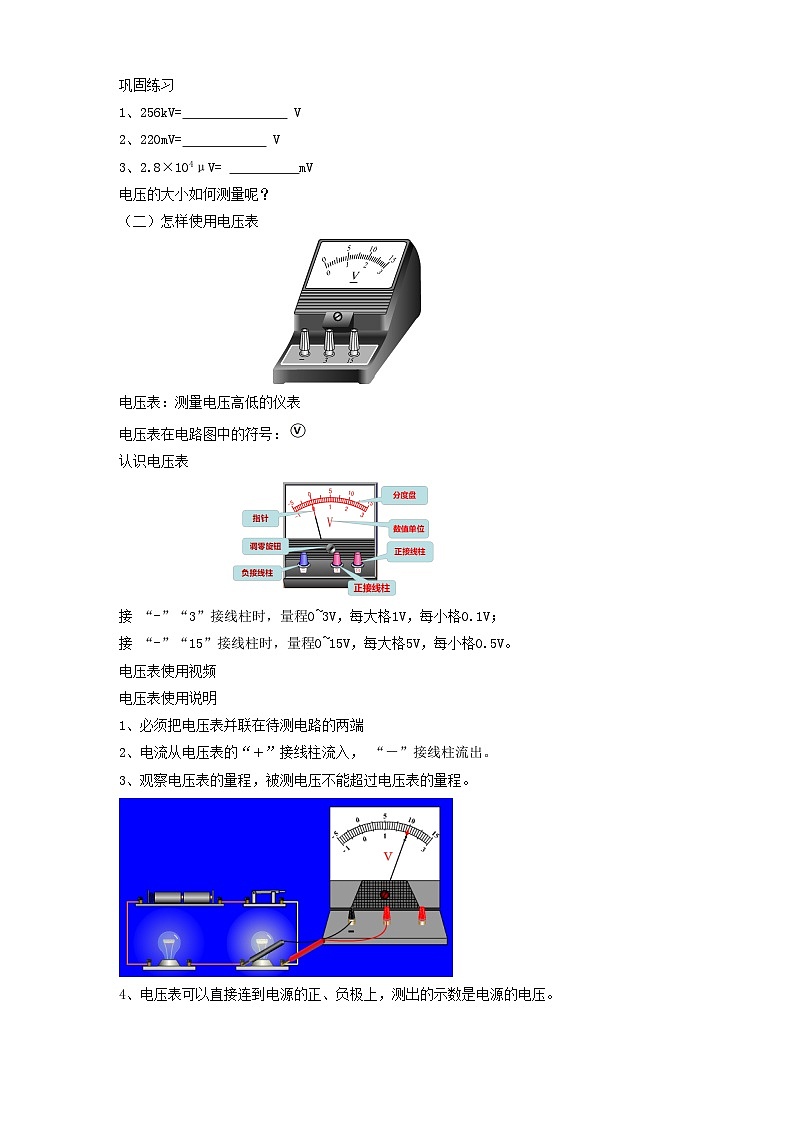

（二）怎樣使用電壓表

電壓表：測量電壓高低的儀表
電壓表在電路圖中的符號：
認識電壓表

接 “-”“3”接線柱時，量程0~3V，每大格1V，每小格0.1V；
接 “-”“15”接線柱時，量程0~15V，每大格5V，每小格0.5V。
電壓表使用視頻
電壓表使用說明
1、必須把電壓表并聯在待測電路的兩端
2、電流從電壓表的“＋”接線柱流入， “－”接線柱流出。
3、觀察電壓表的量程，被測電壓不能超過電壓表的量程。
4、電壓表可以直接連到電源的正、負極上，測出的示數是電源的電壓。

電壓表讀數

讀數步驟：第一步：根據所選接線柱看量程；第二步：看分度值；第三步：讀數。
讀數練習

鞏固練習
三個表的讀數各是多少？

2V 12.5V 1V
電壓表連接過程中經常出現的幾種錯誤：
（1）電壓表的正負接線柱接反了；
（2）電壓表的量程選擇不當；
（3）把電壓表串聯在電路中。
（三）用電壓表測電壓

1號干電池 小燈泡 5號、7號電池

電壓表 開關 導線 紐扣電池一粒
1、用電壓表測干電池的電壓
用電壓表測量一節1號干電池、一節5號干電池、一節7號干電池和一粒紐扣電池的電壓。

一節干電池的電壓是 1.5V ；兩節干電池串聯的的總電壓是 3V 。
2、測串聯電路的電壓

用電壓表分別測出A、B之間，B、C之間，A、C之間的電壓，填入表格中：
換用不同規格的燈泡再測幾組數據，記入表格。
分析論證：由數據我們可以看出：
串聯電路兩端的總電壓等于各部分電路兩端的電壓之和。
UAD=UAB+UCD
3、測并聯電路的電壓
用電壓表分別測出L1 兩端的電壓，L2 兩端的電壓，電源兩端的電壓，填入表格中：
換用不同規格的燈泡再測幾組數據，記入表格。
分析論證
由數據我們可以看出：
并聯電路中，各支路兩端的電壓相等。
U1=U2
信息窗
世界各國生活用電電壓不完全相同。下表給出了部分國家的生活用電電壓。
三、課堂小結
1、電壓?jiǎn)挝患皢挝婚g換算
2、電壓表讀數、使用方法
3、串、并聯電路電壓特點：
串聯電路中，總電壓等于各部分電路兩端電壓之和。
并聯電路中，各支路兩端電壓都相等。
課堂練習：
1、于電壓，下列說法錯誤的是（ ）
A．電壓是電路中形成電流的原因
B．只要有電壓，就一定有電流產生
C．電源是提供電壓的裝置
D．電路中有電流時，電路兩端就一定有電壓
2、關于電壓表的使用說明，下列說法不正確的是（ ）
A．不允許把電壓表直接接到電源的兩極上
B．要測哪部分電路的電壓，電壓表就和那部分電路并聯
C．注意觀察電壓表的量程，被測電壓不要超過電壓表的量程
D．電壓表接入電路時，應當使電流從其“+”接線柱流入，從“-”接線柱流出
3、如圖所示，電源電壓為6V，閉合開關后，電壓表的示數為4V，下列描述不正確的是（ ）
A．L1兩端電壓為2V
B．L1和L2兩端電壓之差為4V
C．L2兩端電壓為4V
D．L1和L2兩端電壓之和為6V
4、如圖，閉合開關后燈泡L1比L2亮，電壓表V2示數為6V，下列說法正確的是（ ）
A．V1示數大于6V B．V1示數等于6V
C．V示數小于6V D．V示數大于6V
作業布置：
完成課后作業1—5題
2、完成本章測試題
板書設計
14.5 測量電壓
一、電壓?jiǎn)挝患皢挝婚g換算
二、電壓表讀數、使用方法
三、串、并聯電路電壓特點：
串聯電路中，總電壓等于各部分電路兩端電壓之和。
并聯電路中，各支路兩端電壓都相等。

【教學反思】
電壓是一個較為抽象的概念。建立電壓的概念對學生來說難度較大，本節課是用水壓類比來理解電壓（電源與水泵、水管與導線、燈與水輪機、開關與閥門類比），再通過課件演示更形象化，學生理解起來較簡單。對于電壓表的使用通過與電流表的對比，既復習了前面的知識又加深了兩者在使用時的不同，一箭雙 雕。通過實驗測量得出串聯電路、并聯電路電壓特點，更便于記憶，效果較好。

國家
生活用電電壓U/V
中國
220
美國
120/110/115（不同州生活用電電壓不同）
日本
110
英國
240
德國
220
