初中第三節 連接串聯電路和并聯電路優質課ppt課件

這是一份初中第三節 連接串聯電路和并聯電路優質課ppt課件，共23頁。PPT課件主要包含了情境導入，復習舊知，新課講解，電流只有一條路徑，電流的路徑，兩燈都亮，兩燈都不亮，拓展延伸，課堂練習，課堂小結等內容，歡迎下載使用。
在我的房間里需要安裝吊燈和壁燈,電路應當怎樣連接呢?
節日里的小彩燈總是一串一串地不亮，難道這些小彩燈都同時燒壞了嗎？

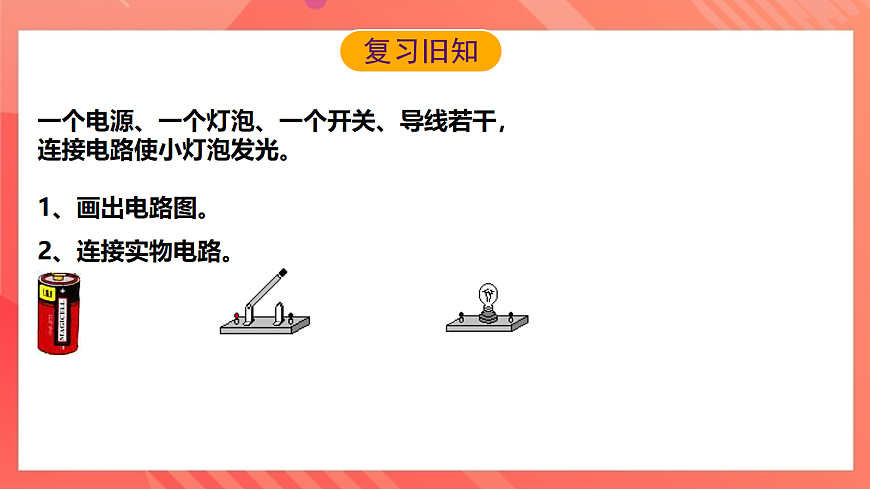

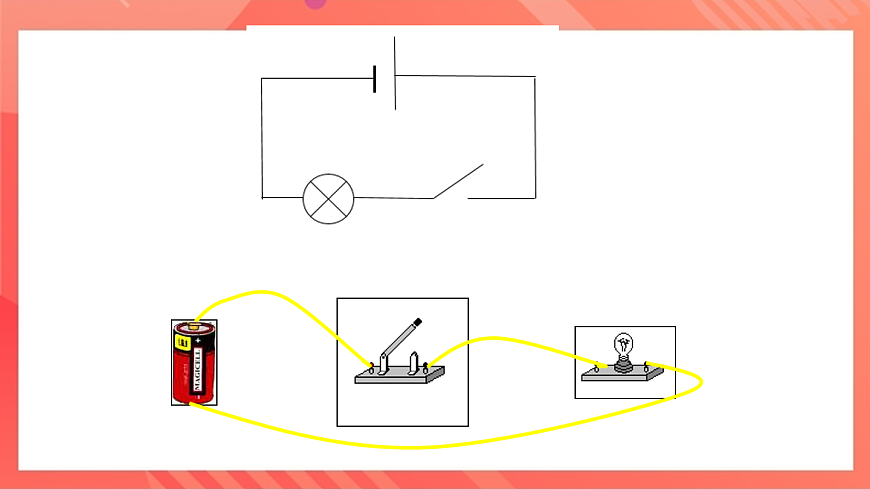

一個電源、一個燈泡、一個開關、導線若干，連接電路使小燈泡發光。1、畫出電路圖。2、連接實物電路。

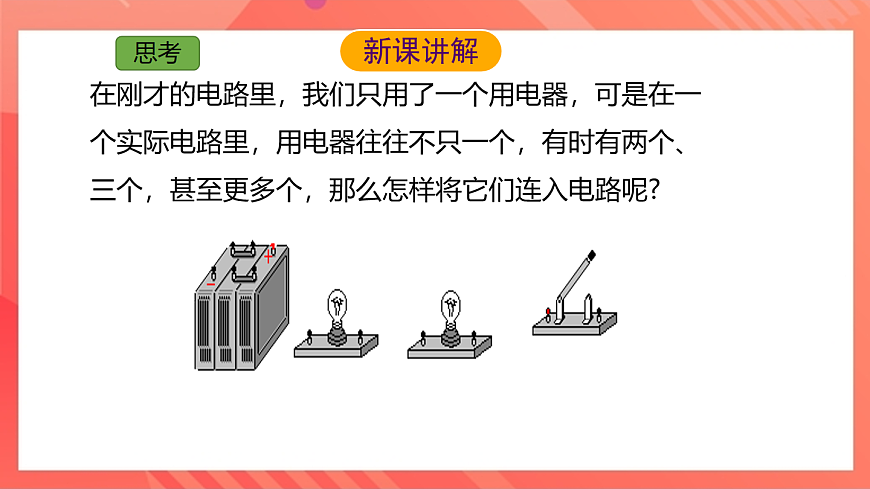

在剛才的電路里，我們只用了一個用電器，可是在一個實際電路里，用電器往往不只一個，有時有兩個、三個，甚至更多個，那么怎樣將它們連入電路呢?

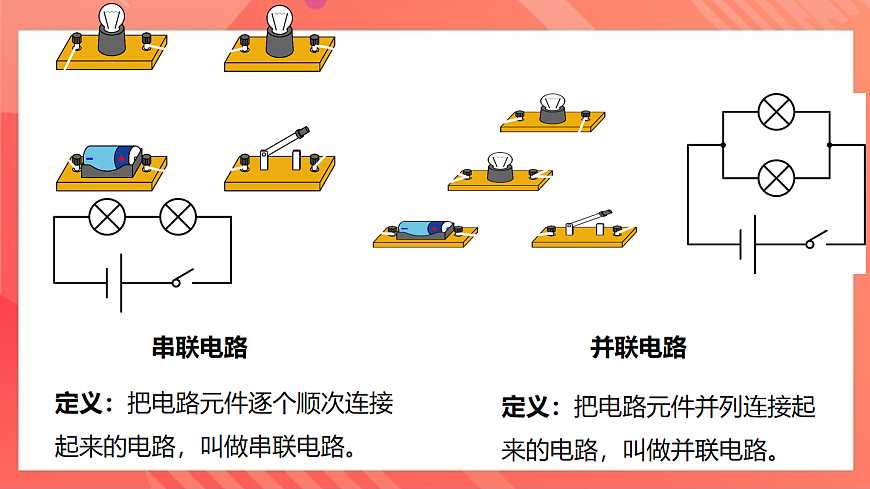

定義：把電路元件逐個順次連接起來的電路，叫做串聯電路。
定義：把電路元件并列連接起來的電路，叫做并聯電路。

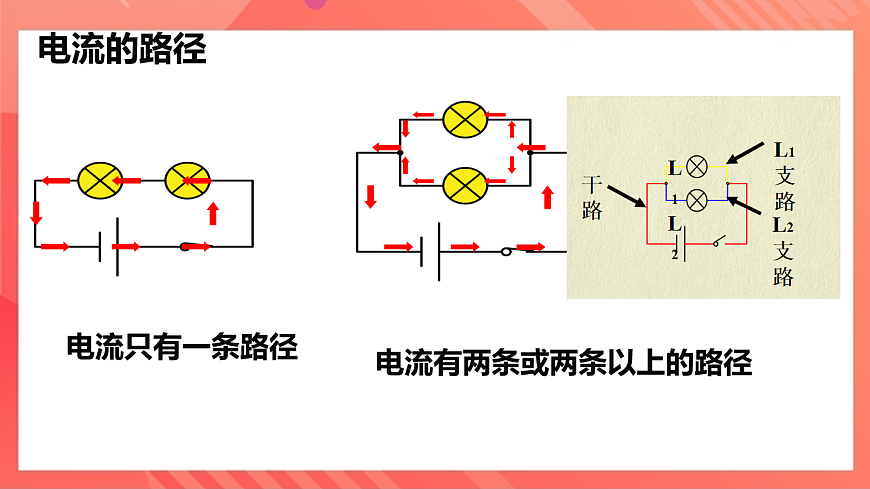

電流有兩條或兩條以上的路徑
（1）在串聯電路中，開關的位置改變了，它的控制作用是否改變呢？
提示：連接電路后，需檢查電路連接無誤，然后方可閉合開關。
按照一定的順序連接電路：從電池的正極開始，依次連接開關S、燈L1、燈L2，最后連接電池的負極。閉合和斷開開關，觀察開關對兩只燈泡的控制情況。
改變開關S在電路中的位置，依次連接，并填寫觀察結果。
S在L1和電池負極之間
S在L2和電池正極之間
開關的位置對串聯電路有無影響？
串聯電路中，開關可以控制所有用電器，開關位置的改變并不影響它對用電器的控制作用。
并聯電路中，干路開關可以控制所有用電器，支路開關只能控制其所在支路的用電器。
開關的位置對并聯電路有無影響？
串聯電路和并聯電路都是最基本的電路，在實際生活中有很多的應用。你能舉出相關的例子嗎？
2.生活中的并聯電路： 家庭中的各用電器；馬路上的路燈；電吹風中的電動機和電熱絲。
1.生活中的串聯電路：節日中裝飾用的小彩燈。
如果電路中有兩個用電器,下列說法中正確的是( )A. 閉合開關S后,亮燈同時亮的一定是串聯B. 閉合開關S后,亮燈同時亮的一定是并聯C. 閉合開關S后,亮燈同時亮的可能是并聯, 也可能是串聯D. 條件不足,無法判定
如圖所示的電路中，閉合開關后，甲圖中三個燈泡________聯，乙圖中三個燈泡________聯，丙圖中三個燈泡________聯。(三空均選填“串”或“并”)
點擊下方圖片觀看視頻——串并聯電路的識別
如圖所示的電路，下列說法中正確的是(　　)A．閉合開關后，L1先亮，L2后亮B．如果其中一盞燈的燈絲斷了，另一盞燈仍然可以發光C．電路中的開關只能控制燈L2D．電路中某處斷開，整個電路都不能工作了
