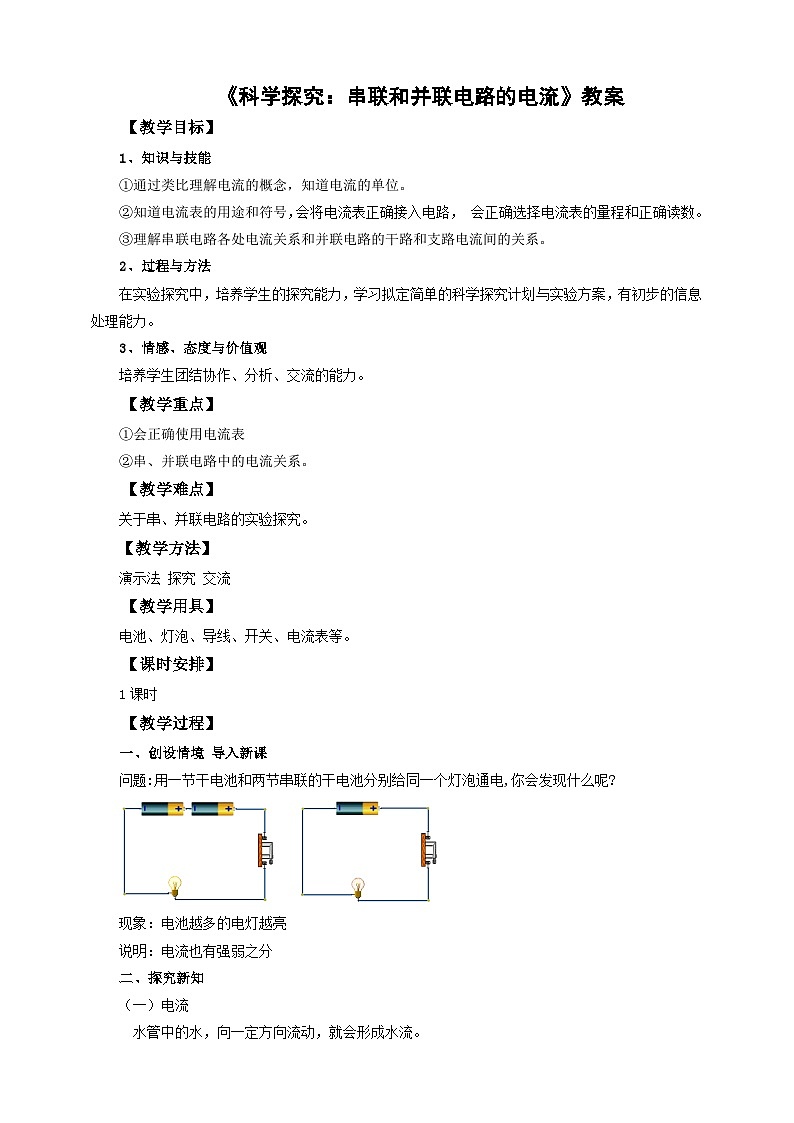

物理九年級全冊第十四章 了解電路第四節 科學探究：串聯和并聯電路的電流優質課教案

這是一份物理九年級全冊第十四章 了解電路第四節 科學探究：串聯和并聯電路的電流優質課教案，共9頁。教案主要包含了教學目標，教學重點，教學難點，教學方法，教學用具，課時安排，教學過程，教學反思等內容，歡迎下載使用。
知識與技能
①通過類比理解電流的概念，知道電流的單位。
②知道電流表的用途和符號，會將電流表正確接入電路， 會正確選擇電流表的量程和正確讀數。
③理解串聯電路各處電流關系和并聯電路的干路和支路電流間的關系。
2、過程與方法
在實驗探究中，培養學生的探究能力，學習擬定簡單的科學探究計劃與實驗方案，有初步的信息處理能力。
3、情感、態度與價值觀
培養學生團結協作、分析、交流的能力。
【教學重點】
①會正確使用電流表
②串、并聯電路中的電流關系。
【教學難點】
關于串、并聯電路的實驗探究。
【教學方法】
演示法 探究 交流
【教學用具】
電池、燈泡、導線、開關、電流表等。
【課時安排】
1課時
【教學過程】
一、創設情境 導入新課
問題:用一節干電池和兩節串聯的干電池分別給同一個燈泡通電,你會發現什么呢?
現象：電池越多的電燈越亮
說明：電流也有強弱之分
探究新知

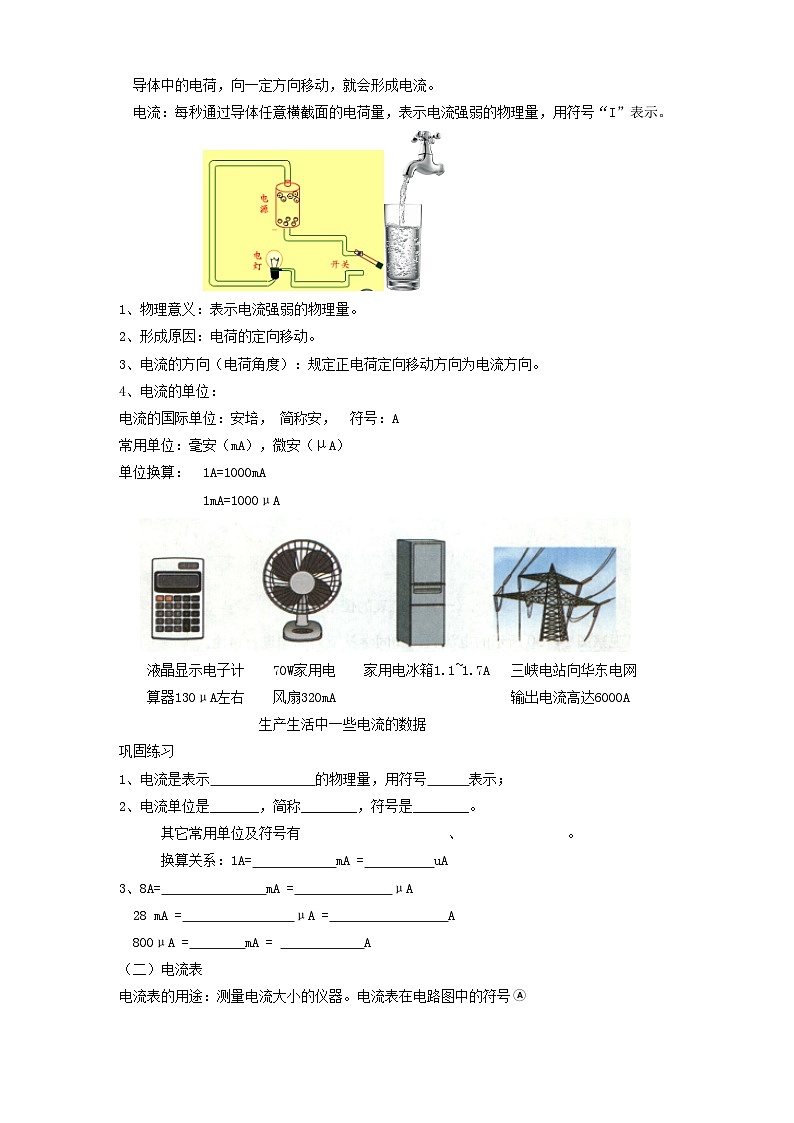

（一）電流
水管中的水，向一定方向流動，就會形成水流。
導體中的電荷，向一定方向移動，就會形成電流。
電流：每秒通過導體任意橫截面的電荷量，表示電流強弱的物理量，用符號“I”表示。

1、物理意義：表示電流強弱的物理量。
2、形成原因：電荷的定向移動。
3、電流的方向（電荷角度）：規定正電荷定向移動方向為電流方向。
4、電流的單位：
電流的國際單位：安培， 簡稱安， 符號：A
常用單位：毫安（mA），微安（μA）
單位換算： 1A=1000mA
1mA=1000μA

液晶顯示電子計 70W家用電 家用電冰箱1.1~1.7A 三峽電站向華東電網
算器130μA左右 風扇320mA 輸出電流高達6000A
生產生活中一些電流的數據
鞏固練習
1、電流是表示 的物理量，用符號 表示；
2、電流單位是_______，簡稱________，符號是________。
其它常用單位及符號有 、 。
換算關系：1A= mA = uA
3、8A= mA = μA
28 mA = μA = A
800μA = mA = A
（二）電流表
電流表的用途：測量電流大小的儀器。電流表在電路圖中的符號

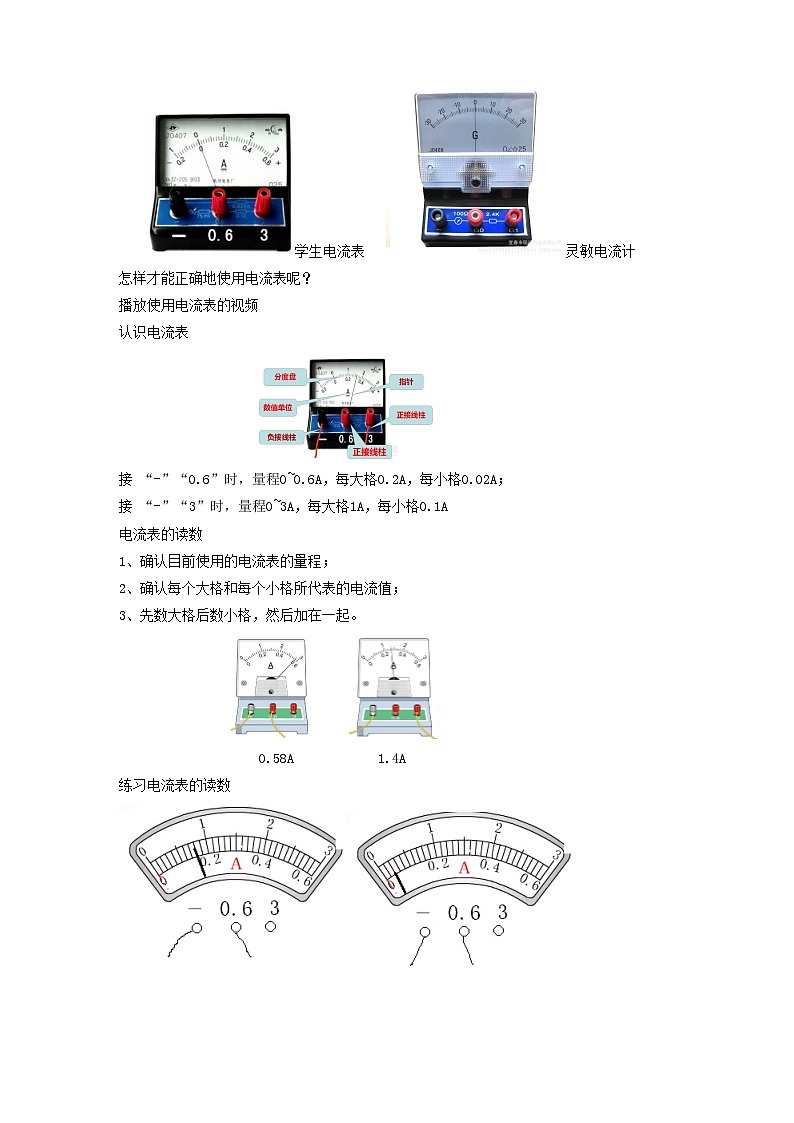

學生電流表 靈敏電流計
怎樣才能正確地使用電流表呢？
播放使用電流表的視頻
認識電流表

接 “-”“0.6”時，量程0~0.6A，每大格0.2A，每小格0.02A；
接 “-”“3”時，量程0~3A，每大格1A，每小格0.1A
電流表的讀數
1、確認目前使用的電流表的量程；
2、確認每個大格和每個小格所代表的電流值；
3、先數大格后數小格，然后加在一起。

0.58A 1.4A
練習電流表的讀數
電流表的使用說明
（1）使用前，觀察量程、分度值、指針是否指“0”，不指“0”要較零。
（2）電流表要與被測用電器串聯，不允許將電流表與用電器并聯。
（3）電流從電流表的“+”接線柱流進, “-”接線柱流出。如果電流表正負接線柱接反，電流表指針將會反向偏轉。
（4）注意觀察電流表的量程，待測電流不能超過電流表量程 ；
（5）不允許把電流表直接接到電源兩極上。

下面圖中有哪些錯誤接法，請指出？

甲 乙 丙
甲圖中電流表正負接線柱接反了；
乙圖中電流表直接接在了電源兩極上了；
丙中電流表并聯在了用電器兩端。
問題：串聯電路中各處的電流大小有怎樣的關系？
串聯電路的特點：只有一條電流路徑；開關控制整個電路；用電器相互干擾。

（三）探究串聯電路和并聯電路的電流特點
播放實驗視頻
1、探究串聯電路中各處的電流有什么關系
提出問題：串聯電路中各點的電流 之間有什么關系？

猜想與假設
（1）從電流的流向看，A點電流最大、C點電流最小。
（2）串聯電路中，各處電流不相等。
設計實驗
(1)實驗器材:
干電池、開關、兩個燈泡、電流表、導線若干
(2)實驗電路圖:

(3)實驗步驟:
分別測出A、B、C三處的電流，加以比較。
進行實驗
如圖連接電路，用電流表測量A處的電流。

讀出電流表示數IA，填入表格。
如圖連接電路，用電流表測量B、C處的電流。

讀出電流表示數IB、IC填入表格。
注意事項
接線時要注意開關必須處于斷開的狀態；不要出現短路現象；
電流表要跟被測用電器串聯；
電流表的接線要正確：不得出現反接；
電流表的量程要選準；要進行試觸；
讀數時要認清量程和分度值。
記錄數據
換用不同規格的燈泡重復上述實驗，數據記入表格。
分析論證
串聯電路的電流規律
文字表達：串聯電路中，電流處處都相等。
數學表達式： IA=IB=IC＝……
鞏固練習 見課件
如圖所示，并聯電路的特點
電流有兩條以上路徑，電流出現分與合；各支路用電器獨立工作、互不影響；干路開關控制整個電路，支路開關控制所在的支路。

并聯電路中干路的電流與各支路的電流有什么樣的關系呢?
探究并聯電路干路和支路電流間有什么關系
提出問題：并聯電路中干路電流與各支路電流有什么關系？
猜想假設：并聯電路干路電流等于各支路電流之和。
設計實驗：(1)實驗器材:干電池、開關、兩個燈泡、電流表、導線若干
(2)實驗電路圖:

(3)實驗步驟:
分別測出a、b、c三處的電流，加以比較。
進行實驗：測量L1中的電流

讀出電流表示數，填入表格
測量L2及干路中的電流

讀出電流表示數，填入表格
記錄數據
換用不同規格的燈泡重復上述實驗，數據記入表格。
分析與論證：
并聯電路的電流規律:
文字表達：并聯電路中干路的電流等于各支路中電流之和。
數學達式： I干＝I1+I2+……
三、課堂小結
1、電流單位及單位間換算
2、電流表讀數、使用方法
3、串、并聯電路電流特點：
串聯電路中，電流處處都相等。
并聯電路中干路的電流等于各支路中電流之和。
課堂練習：
1、家用柜式空調正常工作時的電流約為（ ）
A．10AB．1AC．0.1AD．0.01A
如圖是用電流表測量通過燈泡L的電流的電路圖，其中接法正確的是（ ）
3、如圖所示，在探究“并聯電路的電流關系”時，曉強閉合開關后，用電流表測出電流分別為IA=0.5A、IB=0.3A，IC=0.2A。他在表格中記錄數據后，下一步該做的是（ ）
A．整理器材，結束實驗
B．分析數據，得出結論
C．換用不同規格的小燈泡，再測出幾組電流值
D．換用電流表的另一量程，再測出一組電流值
4、如圖所示電路，探究并聯電路中電流的關系。L1與L2是兩個不同規格的小燈泡，閉合開關后，通過a、b、c、d四處電流的大小關系正確的（ ）
A．Ia=Ib B．Ia=Id C．Ib=IcD．Ic=Id
作業布置：
完成課后作業
2、完成本節對應練習
板書設計
14.4 科學探究：串聯和并聯電路的電流
一、電流單位及單位間換算
二、電流表讀數
三、電流表使用方法
四、串、并聯電路電流特點：
串聯電路中，電流處處都相等。
并聯電路中干路的電流等于各支路中電流之和。
【教學反思】
這是一個電學分組實驗，主要是為了鞏固對串聯電路和并聯電路的電路特點的理解；練習電流表的使用；探究串、并聯電路的電流規律。同時培養學生連接電路的動手能力，它對學生認識串、并聯電路的電路特點，培養學生連接電路的技能有重要作用，必須創造條件，組織學生做這個實驗，這將為今后進行電學分組實驗，打下一個良好的基礎。
