預習案


一、預習目標及范圍


1、預習目標


（1）會讀會畫簡單的電路圖。


（2）知道什么是串聯電路和并聯電路。


（3）會連接簡單的串聯電路和并聯電路。


2、預習范圍


教材第14章三節內容


二、預習要點


1．把兩只小燈泡 連接在電路里，一只燈泡 時另一只燈泡 ，像這樣把元件逐個順次連接起來稱串聯電路。


2．把兩只燈泡 接在電路中，并各自安裝一個開關，像這樣把元件并列地連接起來的電路稱并聯電路。


3、在串聯電路中，電流從電源的 出發，依次經過開關、燈泡，最后接到電源的______。


三、預習檢測


如圖所示是小明同學測量小燈泡L1兩端電壓的電路，圖中有一條導線接錯了，接錯的導線是（ ）





導線1 B．導線2 C．導線3 D．導線4


在用滑動變阻器改變燈泡亮度的實驗中，對于連接實驗電路的注意事項，不必要的一點是（ ）


A．連入變阻器時，應使滑片位于變阻器值最大的位置


B．開關、電流表應接在靠近電源電流流出的一端


C．連接電路時，應先將開關斷開


D．電流表應與燈泡串聯，并使它的“+”接線柱，靠近電源的“+”極一端．


多選如圖所示電路為測量小燈泡電阻的電路，這個電路的錯誤是（ ）





A．電流表接錯 B．電壓表接錯 C．變阻器接錯 D．開關接錯


探究案


一、合作探究


1．電路的基本連接方式


（1）.串聯電路


1）.定義：


2）.串聯電路的連接


a.問題：

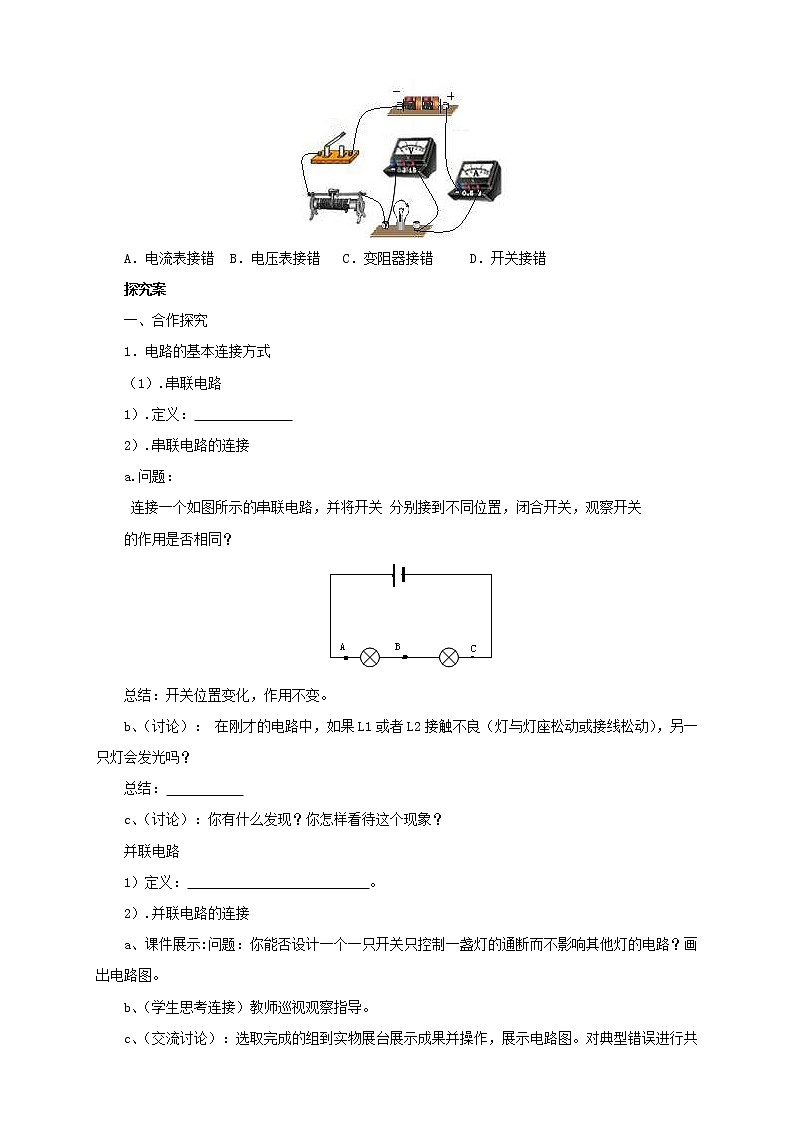

連接一個如圖所示的串聯電路，并將開關 分別接到不同位置，閉合開關，觀察開關


的作用是否相同？





總結：開關位置變化，作用不變。


b、（討論）： 在剛才的電路中，如果L1或者L2接觸不良（燈與燈座松動或接線松動），另一只燈會發光嗎？


總結：


c、（討論）：你有什么發現？你怎樣看待這個現象？


并聯電路


1）定義： 。


2）.并聯電路的連接


a、課件展示:問題：你能否設計一個一只開關只控制一盞燈的通斷而不影響其他燈的電路？畫出電路圖。


b、（學生思考連接）教師巡視觀察指導。


c、（交流討論）：選取完成的組到實物展臺展示成果并操作，展示電路圖。對典型錯誤進行共同糾正。


d、（思考討論）：并聯電路中干路開關和支路開關的作用有什么不同？


并聯電路中各用電器的工作是否會發生相互影響？


串并聯電路的聯系和區別


1).結構特點：串聯電路， 。并聯電路， 。


2）.控制特點：串聯電路， 。并聯電路， 。


3）.工作特點：串聯電路， 。并聯電路， 。


二、隨堂檢測


例1：如圖所示的電路圖中，要使燈泡L1和L2組成并聯電路，應該是（）





A只閉合S3


B．同時閉合S1和S3，斷開S2


C．同時閉合S1和S2，斷開S3


D．只閉合S2


如圖所示的電路，下列說法正確的是（ ）





A．只閉合開關S1，燈泡L1與滑動變阻器并聯，電流表測干路電流


B．只閉合開關S2，燈泡L1與滑動變阻器并聯后再與L2串聯


C．閉合開關S1S2，燈泡L1L2并聯后再與滑動變阻器串聯


D．閉合開關S1S2，燈泡L2被短路，電壓表測燈泡L1兩端的電壓


3.如圖電路中，甲、乙兩處分別接入電流表或電壓表．當S閉合后，為使兩燈均能發光，則（ ）





A．甲接電流表，乙接電壓表


B．甲、乙均接電流表


C．甲、乙均接電壓表


D．甲接電壓表，乙接電流表


參考答案


預習案


C


B


ABC


探究案


B


C


C
