    滬科版九年級物理上學期14.3連接串聯電路和并聯電路(練習)(原卷版+解析)

    • 4.4 MB
    • 2024-10-22 20:44
    • 85
    • 1
    • 專著教育領域引導者
    加入資料籃
    立即下載

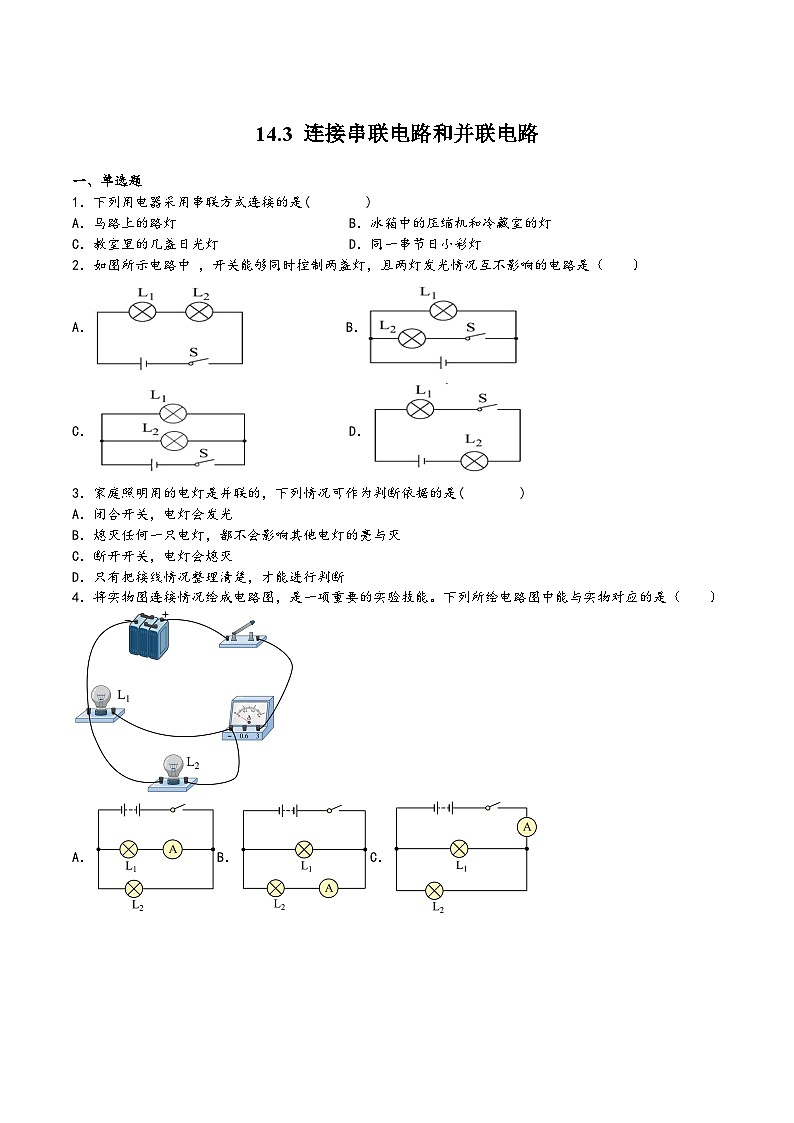

    滬科版九年級物理上學期14.3連接串聯電路和并聯電路(練習)(原卷版+解析)第1頁
    1/29

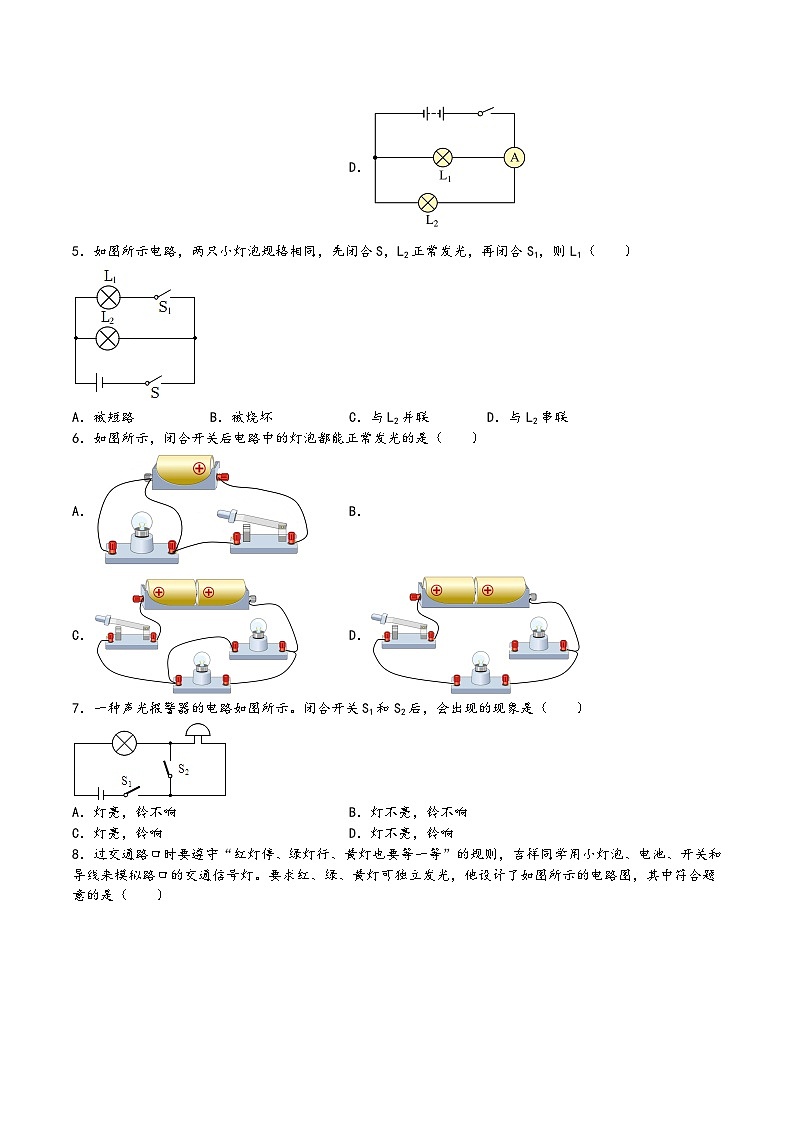

    滬科版九年級物理上學期14.3連接串聯電路和并聯電路(練習)(原卷版+解析)第2頁
    2/29

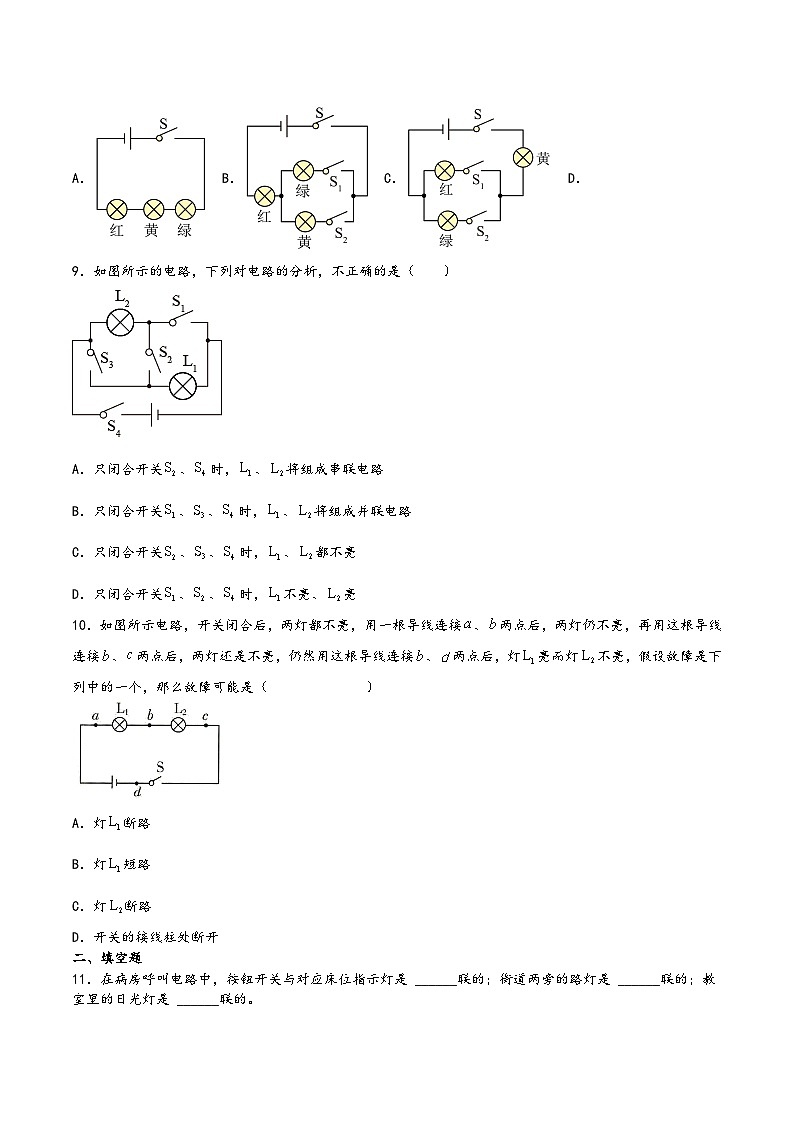

    滬科版九年級物理上學期14.3連接串聯電路和并聯電路(練習)(原卷版+解析)第3頁
    3/29
    還剩26頁未讀, 繼續閱讀

    初中物理第三節 連接串聯電路和并聯電路練習題

    展開

    這是一份初中物理第三節 連接串聯電路和并聯電路練習題,共29頁。試卷主要包含了單選題,填空題,作圖題,實驗題等內容,歡迎下載使用。
    1.下列用電器采用串聯方式連接的是( )
    A.馬路上的路燈B.冰箱中的壓縮機和冷藏室的燈
    C.教室里的幾盞日光燈D.同一串節日小彩燈
    2.如圖所示電路中 ,開關能夠同時控制兩盞燈,且兩燈發光情況互不影響的電路是( )
    A. B.
    C.D.
    3.家庭照明用的電燈是并聯的,下列情況可作為判斷依據的是( )
    A.閉合開關,電燈會發光
    B.熄滅任何一只電燈,都不會影響其他電燈的亮與滅
    C.斷開開關,電燈會熄滅
    D.只有把接線情況整理清楚,才能進行判斷
    4.將實物圖連接情況繪成電路圖,是一項重要的實驗技能。下列所繪電路圖中能與實物對應的是( )
    A.B.C.D.
    5.如圖所示電路,兩只小燈泡規格相同,先閉合S,L2正常發光,再閉合S1,則L1( )
    A.被短路B.被燒壞C.與L2并聯D.與L2串聯
    6.如圖所示,閉合開關后電路中的燈泡都能正常發光的是( )
    A.B.
    C.D.
    7.一種聲光報警器的電路如圖所示。閉合開關S1和S2后,會出現的現象是( )
    A.燈亮,鈴不響B(tài).燈不亮,鈴不響
    C.燈亮,鈴響D.燈不亮,鈴響
    8.過交通路口時要遵守“紅燈停、綠燈行、黃燈也要等一等”的規則,吉樣同學用小燈泡、電池、開關和導線來模擬路口的交通信號燈。要求紅、綠、黃燈可獨立發光,他設計了如圖所示的電路圖,其中符合題意的是( )
    A. B. C. D.
    9.如圖所示的電路,下列對電路的分析,不正確的是( )
    A.只閉合開關、時,、將組成串聯電路
    B.只閉合開關、、時,、將組成并聯電路
    C.只閉合開關、、時,、都不亮
    D.只閉合開關、、時,不亮、亮
    10.如圖所示電路,開關閉合后,兩燈都不亮,用一根導線連接、兩點后,兩燈仍不亮,再用這根導線連接、兩點后,兩燈還是不亮,仍然用這根導線連接、兩點后,燈亮而燈不亮,假設故障是下列中的一個,那么故障可能是( )
    A.燈斷路
    B.燈短路
    C.燈斷路
    D.開關的接線柱處斷開
    二、填空題
    11.在病房呼叫電路中,按鈕開關與對應床位指示燈是 ______聯的;街道兩旁的路燈是 ______聯的;教室里的日光燈是 ______聯的。
    12.汽車要轉彎時,司機撥動開關,汽車同側的前端、后視鏡、車尾三處的轉向燈同時閃亮。這三處轉向燈之間應該是______聯的,如果一盞燈泡損壞,另兩盞______(選填“能”或“不能”)繼續工作。
    13.如圖所示是恐怖分子設置在飛機上的定時爆炸裝置的原理圖,為使爆炸裝置停止工作,拆彈專家應在_________(填“a”或“b”)處剪斷導線.拆除前起爆器上_________(填“有”或“沒有”)電流通過.
    14.如圖所示,當開關閉合時會發生________現象,若要兩燈串聯,應去掉導線________;若要兩燈并聯,應將導線2改接到________接線柱。
    15.如圖所示,欲使兩燈形成串聯,應閉合開關________,當同時閉合開關_______時電路發生短路。
    16.如圖所示實物電路圖,當閉合開關S1、S2,斷開開關S3,則R1與R2兩個電阻的連接方式為______聯,當斷開開關S1、S2,閉合開關S3時,R1與R2兩個電阻的連接方式為______聯。
    17.“光控開關”在光線暗時自動閉合,光線亮時自動斷開;“聲控開關”在有聲音時自動閉合,一段時間后,若再無聲音則自動斷開.現設計一個電路,要求:①燈能一直熄滅;②燈能一直亮;③燈在光線較暗且有聲音時才亮.小明和小華設計了如圖甲、乙兩個電路,能達到設計要求的電路是_____(選填“甲”或“乙”);另一個電路無法達到設計要求,原因是無法實現上述要求_____(填序號①、②或③).
    18.如圖所示電路,要使L1、L2并聯應斷開開關______,閉合開關______,如果同時閉合S1、S2、S3則會出現______。
    三、作圖題
    19.請在圖乙的虛線框內畫出實物圖甲的電路圖
    ( )
    20.按圖甲中所示電路圖,連接實物圖乙。
    21.將圖中的各器材連成電路。要求:L1燈和L2燈并聯;開關S1只控制L1燈,開關S2控制L1燈和L2燈。
    四、實驗題
    22.小莉想研究“在并聯電路中,開關的位置是否會影響它的控制作用”,于是她找來了器材并按如圖所示電路連接實物進行實驗.
    (1)把開關連在干路的A處,閉合、斷開開關時,發現它可以控制________.
    (2)把開關連在一條支路B處,閉合、斷開開關,發現它可以控制________,但________的工作不受影響.
    (3)把開關再連接在另一條支路C處,閉合、斷開開關,發現它可以控制________,但________的工作不受影響.
    (4)通過以上實驗分析得出結論:在并聯電路中______________.
    23.在“連接串聯電路和并聯電路”的實驗課上,小強同學連接了如圖所示的電路.
    (1)老師巡視后指出,電路連接存在錯誤.若此時閉合開關,造成的后果是會燒壞電路中的__________.
    (2)小強準備將電路拆除重新連接,老師提醒他不必拆除重接,只需分別對該電路進行簡單的修改就可以得到正確的串聯電路和并聯電路.
    A.若為了得到串聯電路,修改的方法是_________________________,
    B.若為了得到并聯電路,修改的方法是_________________________.
    24.小紅和小明分別進行“怎樣使兩個小燈泡亮起來”的探究活動。小紅按照如圖所示的電路,用導線把電源、一只開關和兩個燈泡逐一順次連接起來。
    (1)斷開開關后可觀察到_______的現象。
    (2)開關閉合并且兩燈都發光時,取下其中一個燈,可觀察到_______的現象。
    (3)以上兩個現象說明了串聯電路_______和開關控制整個電路的工作這兩個特點.小明、小紅把一只開關和兩個小燈泡逐一順次連接后,剛將線路兩端接到電源兩極,L2就亮了,但L1不亮。
    (4)他們在實驗操作中不當之處是:_______;
    (5)關于L1不亮,小明認為L1的燈絲斷了,但小紅說L1沒壞.你認為_______的觀點一定是錯的,理由是_______;
    (6)導線的兩端要接在接線柱上,并_______(填“順”或“逆”)時針旋緊螺絲帽。
    25.請將下列實驗報告中的空缺部分填寫完整.
    探究串、并聯電路的特點:
    ①小明用圖乙所示的電路探究了串聯電路中開關的位置改變時它的控制作用是否改變.他把開關先后接在a、b、c三處,實驗獲得的結果如下表所示:
    由上面的實驗可以看出:在串聯電路中,開關的位置改變時,它的控制作用______.
    ②小明又按照圖乙的電路圖,連接了實物,把開關閉合后,發現兩個小燈泡都亮了,然后把其中的一個小燈泡擰下來,發現另一個小燈泡______,由此說明,串聯電路中,各用電器之間相互______
    26.某同學練習連接串聯電路,按照如圖所示的實物圖連接電路.
    (1)連接電路時,開關要_____(選填“閉合”或“斷開”).
    (2)閉合開關,兩燈泡發光了,對于燈泡L1來說,電流是從接線柱_____流向接線柱_____.(選填“A”或“B”)
    (3)如果兩燈泡突然熄滅,下列原因中,絕對不可能的是_____.
    A、燈泡接線處松開了 B、燈泡損壞了
    C、開關短路 D、電源短路
    (4)如果實驗過程中,有一個燈泡燒壞了,另一個燈泡_____(選填“能”或“不能”)工作.
    (5)如果某同學用一根導線連接接線柱A和C,則燈泡L1_____(選填“能”或“不能”)工作,燈泡L2_____(選填“能”或“不能”)工作.
    27.在“連接并聯電路”的實驗中,小紅同學用兩個不同的小燈泡組成了如圖所示的電路。
    (1)連接電路時,開關S應該處于__________狀態;
    (2)她將所有開關閉合,發現S1支路的燈不亮,S2支路的燈發光。于是她斷開所有開關,交換兩燈位置后,再閉合所有開關,發現仍然是S1支路的燈不亮,S2支路的燈發光。故障的原因可能是_________;
    A.某個燈泡的燈絲斷路
    B.干路上某根導線斷路
    C.S1支路某根導線斷路
    D.S2支路某根導線斷路
    (3)她排除故障后,繼續進行實驗。為了探究開關S1的作用,在觀察燈泡發光情況時,她應該_________。
    A.同時觀察兩個支路上的燈泡
    B.只觀察S1所在支路上的燈泡
    C.只觀察S2所在支路上的燈泡
    28.如圖1所示,某公園有兩個游覽點(用亭子表示).其游覽的入口和出口都已確定,請按以下要求設計游覽路線:
    (1)游客由入口到出口,先后經過兩個游覽點.請在圖1甲中用筆畫線畫出游覽路線____;
    (2)游客由入口到出口,每次只經過其中任意一個游覽點,請在圖1乙中用筆畫線畫出游覽路線____;
    由此聯想到我們所學的電路知識,現有兩個小燈泡、一個開關、一個電源及若干導線,怎樣連接使兩個燈泡都亮起來.
    【設計實驗與進行實驗】
    請在圖2所示的虛線框內畫出你所設計的兩種不同的完整電路圖,要求用規定的電器元件符號____,_____.
    【評估】
    (1)正確連接后閉合開關,燈泡不亮.請在表格中填寫簡單的檢修方法:
    (2)如圖所示,它們的電路連接情況不可見,閉合開關,兩個小燈泡同時發光;斷開開關,兩個小燈泡同時熄滅,不借助其他器材.請設計一個簡單的方法,判斷它們是串聯還是并聯_____.
    開關狀態燈泡狀態
    a處
    b處
    c處
    閉合
    斷開
    閉合
    斷開
    閉合
    斷開
    燈L1

    不亮

    不亮

    不亮
    燈L2

    不亮

    不亮

    不亮
    故障現象
    可能原因
    檢修方法
    燈泡不亮
    示例:燈泡的
    燈絲斷了
    換燈泡
    電路中導線斷了
    ___________
    電池沒電了
    ___________
    14.3 連接串聯電路和并聯電路
    一、單選題
    1.下列用電器采用串聯方式連接的是
    A.馬路上的路燈B.冰箱中的壓縮機和冷藏室的燈
    C.教室里的幾盞日光燈D.同一串節日小彩燈
    【答案】D
    【解析】
    ABC.家庭電路和照明電路由于工作時是互不影響的,為并聯電路,故ABC不符合題意;
    D.節日里裝飾的小彩燈一只損壞,其它的燈均不能工作,是串聯連接,故D符合題意。
    2.如圖所示電路中 ,開關能夠同時控制兩盞燈,且兩燈發光情況互不影響的電路是( )
    A. B.
    C.D.
    【答案】C
    【解析】
    【分析】
    AD.圖中都是串聯電路,開關能夠同時控制兩盞燈,兩燈發光情況互相影響,故AD不符合題意;
    B.圖所示電路中 ,兩個燈泡并聯,兩燈發光情況互不影響,但是開關只能控制燈L2,故B不符合題意;
    C.圖所示電路中 ,兩個燈泡并聯,開關在干路,能夠同時控制兩盞燈,且兩燈發光情況互不影響,故C符合題意。
    故選C。
    3.家庭照明用的電燈是并聯的,下列情況可作為判斷依據的是( )
    A.閉合開關,電燈會發光
    B.熄滅任何一只電燈,都不會影響其他電燈的亮與滅
    C.斷開開關,電燈會熄滅
    D.只有把接線情況整理清楚,才能進行判斷
    【答案】B
    【解析】
    A. 若閉合開關,電燈會發光,這只能說明開關能控制這盞電燈,不能體現出該電燈與其它用電器的連接情況,故A錯誤;B. 熄滅任何一只電燈,其它的燈都不會受到影響,即各個用電器間是互不影響的,故這些燈是并聯的,即B正確;C. 斷開開關,電燈會熄滅,這也只能說明開關能控制這盞電燈,不能體現出該電燈與其它用電器的連接情況,故C錯誤;D. 即使不把接線情況弄清,僅通過看各個用電器的相互影響,也可以判斷電路的串并聯,故D錯誤.故選B.
    點睛:判斷各個用電器是否是并聯,可以有如下的方法:其一是看電流的路徑有幾條,有一條的是串聯,有兩條或多條的是并聯;其二是看各個用電器能否相互影響,若能相互影響,即為串聯電路;反之是并聯電路.在家庭電路中,我們一般用第二個方法進行判斷.
    4.將實物圖連接情況繪成電路圖,是一項重要的實驗技能。下列所繪電路圖中能與實物對應的是( )
    A.B.C.D.【答案】C
    【解析】
    由實物電路圖可知,電流從電源正極出發后,先通過開關、電流表,然后分成兩條支路,一條流經燈L1回到電源負極,另一條流經燈L2再回到電源負極,所以該電路為并聯電路,電流表測量干路中的電流,故ABD不符合題意,C符合題意。
    故選C。
    5.如圖所示電路,兩只小燈泡規格相同,先閉合S,L2正常發光,再閉合S1,則L1( )
    A.被短路B.被燒壞C.與L2并聯D.與L2串聯
    【答案】C
    【解析】
    兩只小燈泡規格相同,先閉合S,只有L2接入電路,L2正常發光;再閉合S1,L1與L2并聯接入電路,兩端電壓不變,L1和L2正常發光,L1 沒有造成短路,也不會被燒壞。故ABD不符合題意,C符合題意。
    故選C。
    6.如圖所示,閉合開關后電路中的燈泡都能正常發光的是( )
    A.B.
    C.D.
    【答案】C
    【解析】
    【分析】
    A.電源正極出來的電流經過開關后,小燈泡和一段導線并聯,小燈泡被短路,不發光,故A不符合題意;
    B.電源正極出來的電流經過小燈泡時,小燈泡和一段導線并聯,小燈泡被短路,不發光,故B不符合題意;
    C.電源正極出來的電流分成兩路,兩個小燈泡并聯后,經過開關回到負極,兩小燈泡都能發光,故C符合題意;
    D.電流從電源正極出來經過開關、一個小燈泡回到負極,這個小燈泡會發光;另一個小燈泡左端未接線,不亮,故D不符合題意。
    故選C。
    7.一種聲光報警器的電路如圖所示。閉合開關S1和S2后,會出現的現象是( )
    A.燈亮,鈴不響B(tài).燈不亮,鈴不響
    C.燈亮,鈴響D.燈不亮,鈴響
    【答案】A
    【解析】
    當開關S1和S2都閉合時,電鈴由于被導線短路沒有電流通過,所以只有燈泡可以發光,燈亮,鈴不響,故A符合題意。
    故選A。
    8.過交通路口時要遵守“紅燈停、綠燈行、黃燈也要等一等”的規則,吉樣同學用小燈泡、電池、開關和導線來模擬路口的交通信號燈。要求紅、綠、黃燈可獨立發光,他設計了如圖所示的電路圖,其中符合題意的是( )
    A. B.
    C. D.
    【答案】D
    【解析】
    【分析】
    要求紅、綠、黃燈可獨立發光,即它們互相不影響,它們應該是并聯。
    A.從圖中可以看到,三個燈首尾相連,它們是串聯,故A不符合題意;
    B.從圖中可以看到,三個開關都閉合后,綠燈和黃燈兩端分別連在一起,綠燈和黃燈是并聯,然后再和紅燈串聯,不是僅僅并聯一種情況,故B不符合題意;
    C.從圖中可以看到,三個開關都閉合后,紅燈和綠燈兩端分別連在一起,紅燈和綠燈是并聯,然后再和黃燈串聯,不是僅僅并聯一種情況,故C不符合題意;
    D.從圖中可以看到,四個開關都閉合后,三個燈兩端分別連在一起,它們是并聯,故D符合題意。
    故選D。
    9.如圖所示的電路,下列對電路的分析,不正確的是( )
    A.只閉合開關、時,、將組成串聯電路
    B.只閉合開關、、時,、將組成并聯電路
    C.只閉合開關、、時,、都不亮
    D.只閉合開關、、時,不亮、亮
    【答案】C
    【解析】
    【分析】
    A.當閉合開關、時,只有一條通路,所以燈、將組成串聯電路,故A正確,不符合題意;
    B.只閉合開關、、時,由兩條通路,分別經過燈和燈,所以兩燈將組成并聯電路,故B正確,不符合題意;
    C.當閉合開關、、時,燈被短路,不亮;而燈正常發光,故B錯誤,符合題意;
    D.當閉合開關、、時,燈被短路,不亮;而燈正常發光,故D正確,不符合題意。
    故選D。
    10.如圖所示電路,開關閉合后,兩燈都不亮,用一根導線連接、兩點后,兩燈仍不亮,再用這根導線連接、兩點后,兩燈還是不亮,仍然用這根導線連接、兩點后,燈亮而燈不亮,假設故障是下列中的一個,那么故障可能是( )
    A.燈斷路
    B.燈短路
    C.燈斷路
    D.開關的接線柱處斷開
    【答案】D
    【解析】
    B.開關閉合后,兩燈泡都不發光,且故障只有一個,說明電路出現了斷路故障,故B不符合題意;
    ACD.將導線接在ab兩點時,兩燈仍不亮,說明故障出現在a到電源正極之間或b到電源負極之間,即ab間是正常的;將導線接在bc兩點上,兩燈還是不亮,說明故障出現在a到電源正極之間或c到電源負極之間,即bc間也是正常的;將導線接在bd兩點上時,發現燈L1亮而燈L2不亮,說明a到電源正極之間以及L1都是完好的,且bc間正常(即L2完好),所以故障出現在cd之間,即可能是開關處斷路,故D符合題意,AC不符合題意.
    二、填空題
    11.在病房呼叫電路中,按鈕開關與對應床位指示燈是 ______聯的;街道兩旁的路燈是 ______聯的;教室里的日光燈是 ______聯的。
    【答案】 串 并 并
    【解析】
    [1]按鈕開關是用來控制對應的床位指示燈的,故按鈕開關與對應床位指示燈是串聯的。
    [2]街道兩旁的路燈,一到晚同時亮起,早晨又同時熄滅,但若一個路燈壞了,其它的路燈仍能正常工作,故是并聯連接的。
    [3]教室里日光燈能獨立工作,互不影響,是并聯的。
    12.汽車要轉彎時,司機撥動開關,汽車同側的前端、后視鏡、車尾三處的轉向燈同時閃亮。這三處轉向燈之間應該是______聯的,如果一盞燈泡損壞,另兩盞______(選填“能”或“不能”)繼續工作。
    【答案】 并 能
    【解析】
    [1][2]撥動開關時汽車三處轉向燈同時閃亮,串聯電路可實現此功能,并聯電路時開關接在電路中的干路上時也能實現此功能,但串聯時如果某一處燈發生斷路故障時其余轉向燈也會熄滅,故三盞燈應并聯,其中一盞損壞時另兩盞能繼續工作。
    13.如圖所示是恐怖分子設置在飛機上的定時爆炸裝置的原理圖,為使爆炸裝置停止工作,拆彈專家應在_________(填“a”或“b”)處剪斷導線.拆除前起爆器上_________(填“有”或“沒有”)電流通過.
    【答案】 a 沒有
    【解析】
    從圖中可知,a部分是電流的必經之路,一旦斷開,整個電路將不能接通,而b部分將起爆器短路,因此,為使其停止工作應剪斷線a,拆除前起爆器由于與導線b并聯被短路,所以起爆器上沒有電流通過.
    【點睛】
    根據電流的路徑,判斷a、b兩段導線在電路變化中的連接情況,就可確定其在電路中發揮的作用.
    14.如圖所示,當開關閉合時會發生________現象,若要兩燈串聯,應去掉導線________;若要兩燈并聯,應將導線2改接到________接線柱。
    【答案】 短路 3 b(d)
    【解析】
    [1]由于導線幾乎沒有電阻,故開關閉合后,電流從電源正極出發,經導線1→2→3→5直接回到電源的負極,即不經過用電器,因此開關閉合后電路為短路現象。
    [2]若兩燈串聯,即該電路中只有一條電流的路徑,且兩燈泡均在該路徑上,故去掉導線3后,電流從電源正極依次經過開關和兩個燈泡,即此時兩個燈泡串聯連接。
    [3]若要求兩燈并聯,即兩燈泡各自有一條路徑,即將導線5改接到b(d)端或者將導線2改接到b(d)端即可。
    15.如圖所示,欲使兩燈形成串聯,應閉合開關________,當同時閉合開關_______時電路發生短路。
    【答案】 S2 S1、S2
    【解析】
    [1]當開關S2閉合時,電流從電源正極流出、經過L2、L1、S2,再流回負極,只有一條路徑,因此L1和L2串聯。
    [2]當同時閉合開關S1、S2時,電流直接從電源正極流回電源負極,導致電路發生短路。
    16.如圖所示實物電路圖,當閉合開關S1、S2,斷開開關S3,則R1與R2兩個電阻的連接方式為______聯,當斷開開關S1、S2,閉合開關S3時,R1與R2兩個電阻的連接方式為______聯。
    【答案】 并 串
    【解析】
    [1]當閉合開關S1、S2,斷開開關S3,電流分別流經電阻R1、R2,并回到電源的負極,電路有兩條電流路徑,因此它們是并聯的。
    [2]當斷開開關S1、S2,閉合開關S3時,電流依次經過電阻R1、開關S3和R2,電流有一條路徑,所以R1、R2是串聯的。
    17.“光控開關”在光線暗時自動閉合,光線亮時自動斷開;“聲控開關”在有聲音時自動閉合,一段時間后,若再無聲音則自動斷開.現設計一個電路,要求:①燈能一直熄滅;②燈能一直亮;③燈在光線較暗且有聲音時才亮.小明和小華設計了如圖甲、乙兩個電路,能達到設計要求的電路是_____(選填“甲”或“乙”);另一個電路無法達到設計要求,原因是無法實現上述要求_____(填序號①、②或③).
    【答案】 甲 ②
    【解析】
    [1] [2]甲、乙兩電路圖相對比,若要滿足①燈能一直熄滅,甲圖可以斷開S2,乙圖可以斷開S1和S2;
    甲圖同時閉合S1和S2,可實現②燈能一直亮,乙圖由于光控開關在干路中,故只有在光線較暗時才能實現燈亮,乙圖無法滿足②燈能一直亮;
    若要滿足③燈在光線較暗且有聲音時才亮,甲圖只閉合干路開關S2即可,乙圖也是閉合S2;
    故綜上所示,甲圖可以同時滿足三個要求,而乙圖無法滿足要求②.
    18.如圖所示電路,要使L1、L2并聯應斷開開關______,閉合開關______,如果同時閉合S1、S2、S3則會出現______。
    【答案】 S2 S1、S3 短路
    【解析】
    [1][2]要使L1、L2并聯應閉合S1、S3斷開開關S2。
    [3]如果同時閉合S1、S2、S3則電源的正負極直接用導線連接,則會出現短路。
    三、作圖題
    19.請在圖乙的虛線框內畫出實物圖甲的電路圖
    ( )
    【答案】
    【解析】
    【分析】
    從實物圖中可以看出,兩只燈泡并聯,且電流表測量通過燈泡L1的電流,同時開關S也控制燈L1的通斷.
    從正極開始連接,電流分流后,一支經電流表、開關S、燈泡L1回到負極;另一支經燈泡L2回到負極;如圖:
    20.按圖甲中所示電路圖,連接實物圖乙。
    【答案】
    【解析】
    由電路圖可知,該電路為并聯電路,開關S1在干路中,控制整個電路,開關S1控制燈泡L2;根據電流流向法,先從正極出發依次串聯開關S1、燈泡L1、開關S2回到負極,然后燈泡L2并聯在開關S2和燈泡L1的兩端,如下圖所示:
    21.將圖中的各器材連成電路。要求:L1燈和L2燈并聯;開關S1只控制L1燈,開關S2控制L1燈和L2燈。
    【答案】
    【解析】
    【分析】
    電流從電源正極經開關S2后開始分支,一支經開關S1、L1回到負極,另一支燈L2回到負極,如圖所示:
    四、實驗題
    22.小莉想研究“在并聯電路中,開關的位置是否會影響它的控制作用”,于是她找來了器材并按如圖所示電路連接實物進行實驗.
    (1)把開關連在干路的A處,閉合、斷開開關時,發現它可以控制________.
    (2)把開關連在一條支路B處,閉合、斷開開關,發現它可以控制________,但________的工作不受影響.
    (3)把開關再連接在另一條支路C處,閉合、斷開開關,發現它可以控制________,但________的工作不受影響.
    (4)通過以上實驗分析得出結論:在并聯電路中______________.
    【答案】 燈L1、L2 燈L1 燈L2 燈L2 燈L1 干路開關控制所有用電器,支路上的開關控制本支路的用電器
    【解析】
    (1)[1]從圖中可以看到,這是一個并聯電路,把開關連在干路的A處,閉合時,兩燈都亮,斷開時,兩燈都不亮,這說明它可以控制燈L1、L2;
    (2)[2][3]把開關連在一條支路B處,閉合開關,燈L1、L2能亮,斷開開關,燈L1不能亮,L2能亮,這說明它可以控制燈L1,但不能控制燈L2;
    (3)[4][5]把開關再連接在另一條支路C處,閉合開關,燈L1、L2能亮,斷開開關,燈L2不能亮,L1能亮,這說明它可以控制燈L2,但不能控制燈L1;
    (4)[6]通過以上實驗分析得出結論,在并聯電路中,干路開關控制所有用電器,支路上的開關控制本支路的用電器.
    23.在“連接串聯電路和并聯電路”的實驗課上,小強同學連接了如圖所示的電路.
    (1)老師巡視后指出,電路連接存在錯誤.若此時閉合開關,造成的后果是會燒壞電路中的__________.
    (2)小強準備將電路拆除重新連接,老師提醒他不必拆除重接,只需分別對該電路進行簡單的修改就可以得到正確的串聯電路和并聯電路.
    A.若為了得到串聯電路,修改的方法是_________________________,
    B.若為了得到并聯電路,修改的方法是_________________________.
    【答案】 電源 去掉導線c 將b導線D接點改到C(或E)接點上或將e導線F接點改到E(或C)接點上;
    【解析】
    解答:(1).閉合開關,電路將是短路,會燒壞電路中的電源;(2).A.要使電路中的兩燈串聯,則應去掉導線c;B.要使電路中的兩燈并聯,電流應分別流入兩個燈泡,可以將將b導線D接點改到C(或E)接點上或將e導線F接點改到E(或C)接點上.
    點睛: 電路的三種狀態:通路,開路(斷路),短路.檢查電路時應首先判斷是否出現了短路.再根據串并聯電路特點進行修改.
    24.小紅和小明分別進行“怎樣使兩個小燈泡亮起來”的探究活動。小紅按照如圖所示的電路,用導線把電源、一只開關和兩個燈泡逐一順次連接起來。
    (1)斷開開關后可觀察到_______的現象。
    (2)開關閉合并且兩燈都發光時,取下其中一個燈,可觀察到_______的現象。
    (3)以上兩個現象說明了串聯電路_______和開關控制整個電路的工作這兩個特點.小明、小紅把一只開關和兩個小燈泡逐一順次連接后,剛將線路兩端接到電源兩極,L2就亮了,但L1不亮。
    (4)他們在實驗操作中不當之處是:_______;
    (5)關于L1不亮,小明認為L1的燈絲斷了,但小紅說L1沒壞.你認為_______的觀點一定是錯的,理由是_______;
    (6)導線的兩端要接在接線柱上,并_______(填“順”或“逆”)時針旋緊螺絲帽。
    【答案】 兩燈泡都不亮 另一個燈泡也不亮 只有一條電流路徑 連接電路時,開關未斷開 小明 如果燈L1的燈絲斷了,則電路中沒有電流,燈L2不亮 順
    【解析】
    (1)[1]由于串聯電路只有一條電流路徑,則斷開開關后兩燈泡都不亮。
    (2)[2]開關閉合并且兩燈都發光時,取下其中一個燈,則電路處于開路狀態,另一個燈泡也不亮。
    (3)[3]以上兩個現象說明了串聯電路只有一條電流路徑和開關控制整個電路的工作這兩個特點。
    (4)[4]剛將最后一根導線接好,L2就亮了,說明連接電路時,開關沒有斷開。
    (5)[5][6]小明的觀點是錯誤的,兩燈泡串聯,如果燈L1的燈絲斷了,則電路斷路,電路中沒有電流,燈L2不亮,這與燈L2亮相互矛盾,故小明說法一定是錯誤的.
    (6)[7]接線柱順時針旋時是緊的,逆時針旋時是松的,故應順時針旋緊螺絲帽。
    25.請將下列實驗報告中的空缺部分填寫完整.
    探究串、并聯電路的特點:
    ①小明用圖乙所示的電路探究了串聯電路中開關的位置改變時它的控制作用是否改變.他把開關先后接在a、b、c三處,實驗獲得的結果如下表所示:
    由上面的實驗可以看出:在串聯電路中,開關的位置改變時,它的控制作用______.
    ②小明又按照圖乙的電路圖,連接了實物,把開關閉合后,發現兩個小燈泡都亮了,然后把其中的一個小燈泡擰下來,發現另一個小燈泡______,由此說明,串聯電路中,各用電器之間相互______
    【答案】 不變 不亮 影響
    【解析】
    ①分析表中現象得出結論;
    ②串聯電路只有一條路徑,據此分析.
    解答:
    ①由上面的實驗可以看出:當開關斷開(或閉合)時,不論在什么位置,兩燈都不亮(亮),故在串聯電路中,開關的位置改變時,它的控制作用不變;
    ②小明又按照圖乙的電路圖,連接了實物,把開關閉合后,發現兩個小燈泡都亮了,然后把其中的一個小燈泡擰下來,則電路斷路,故發現另一個小燈泡不亮,由此說明,串聯電路中,各用電器之間相互影響.
    26.某同學練習連接串聯電路,按照如圖所示的實物圖連接電路.
    (1)連接電路時,開關要_____(選填“閉合”或“斷開”).
    (2)閉合開關,兩燈泡發光了,對于燈泡L1來說,電流是從接線柱_____流向接線柱_____.(選填“A”或“B”)
    (3)如果兩燈泡突然熄滅,下列原因中,絕對不可能的是_____.
    A、燈泡接線處松開了 B、燈泡損壞了
    C、開關短路 D、電源短路
    (4)如果實驗過程中,有一個燈泡燒壞了,另一個燈泡_____(選填“能”或“不能”)工作.
    (5)如果某同學用一根導線連接接線柱A和C,則燈泡L1_____(選填“能”或“不能”)工作,燈泡L2_____(選填“能”或“不能”)工作.
    【答案】 斷開 B A C 不能 不能 能
    【解析】
    (1)[1]為了保護電路安全,連接電路時應斷開開關;
    (2)[2][3]由圖電流從電源正極流出,經開關、L2,再經L1回到電源負極,所以對于燈泡L1來說,電流是從接線柱B流向A;
    (3)[4]AB.由圖可知,兩燈串聯,若燈泡接線處松開了或燈泡損壞了,電路出現斷路,則兩燈均熄滅,故AB有可能,不符合題意;
    C.若開關短路,電路是通路,所以兩燈會發光,故C不可能,符合題意;
    D.若電源短路,則兩燈中沒有電流,都不發光,故D有可能,不符合題意;
    (4)[5]實驗過程中,有一個燈泡燒壞了,整個電路斷路,則另一個燈泡不能工作;
    (5)[6][7]用一根導線連接接線柱A和C,則燈泡L1不能工作,燈泡L2能工作.因為燈泡L1被短路,沒有電流通過它,但電流還能從L2通過.
    27.在“連接并聯電路”的實驗中,小紅同學用兩個不同的小燈泡組成了如圖所示的電路。
    (1)連接電路時,開關S應該處于__________狀態;
    (2)她將所有開關閉合,發現S1支路的燈不亮,S2支路的燈發光。于是她斷開所有開關,交換兩燈位置后,再閉合所有開關,發現仍然是S1支路的燈不亮,S2支路的燈發光。故障的原因可能是_________;
    A.某個燈泡的燈絲斷路
    B.干路上某根導線斷路
    C.S1支路某根導線斷路
    D.S2支路某根導線斷路
    (3)她排除故障后,繼續進行實驗。為了探究開關S1的作用,在觀察燈泡發光情況時,她應該_________。
    A.同時觀察兩個支路上的燈泡
    B.只觀察S1所在支路上的燈泡
    C.只觀察S2所在支路上的燈泡
    【答案】 斷開 C A
    【解析】
    (1)[1]為了電學元件的安全,在連接電路時,開關應該斷開,所以開關S應該處于斷開狀態。
    (2)[2]如圖所示,閉合所有開關后電路為并聯電路,將所有開關閉合,發現S1支路的燈不亮,S2支路的燈發光,說明干路和開關S2所在支路沒有問題,故BD不符合題意;交換兩燈位置后,再閉合所有開關,發現仍然是S1支路的燈不亮,S2支路的燈發光,說明燈泡沒有問題,只能是開關S1所在支路某根導線斷路,故A不符合題意,C符合題意。
    故選C。
    (3)[3]為了探究開關S1的作用,在其他兩個開關閉合或者斷開的情況下,通過操作開關S1,同時觀察觀察支路上兩個燈泡的亮暗情況來判斷開關S1的作用;故應該選A。
    28.如圖1所示,某公園有兩個游覽點(用亭子表示).其游覽的入口和出口都已確定,請按以下要求設計游覽路線:
    (1)游客由入口到出口,先后經過兩個游覽點.請在圖1甲中用筆畫線畫出游覽路線____;
    (2)游客由入口到出口,每次只經過其中任意一個游覽點,請在圖1乙中用筆畫線畫出游覽路線____;
    由此聯想到我們所學的電路知識,現有兩個小燈泡、一個開關、一個電源及若干導線,怎樣連接使兩個燈泡都亮起來.
    【設計實驗與進行實驗】
    請在圖2所示的虛線框內畫出你所設計的兩種不同的完整電路圖,要求用規定的電器元件符號____,_____.
    【評估】
    (1)正確連接后閉合開關,燈泡不亮.請在表格中填寫簡單的檢修方法:
    (2)如圖所示,它們的電路連接情況不可見,閉合開關,兩個小燈泡同時發光;斷開開關,兩個小燈泡同時熄滅,不借助其他器材.請設計一個簡單的方法,判斷它們是串聯還是并聯_____.
    【答案】 換導線 換電池 擰下一個小燈泡,閉合開關,若另一個小燈泡還能發光說明是并聯,若不亮,說明是串聯
    【解析】
    設計游覽路線:
    (1)先后經過兩個游覽點的路線類似串聯電路,如圖:
    (2)游客由入口到出口,每次只經過其中任意一個游覽點,要瀏覽兩個景點,需要兩次才行,類似并聯電路,如圖:
    【設計實驗與進行實驗】
    先后經過兩個游覽點的路線類似串聯電路,將電源、開關、兩個燈泡分別首尾相連即可,電流只有一條路徑,如圖:
    每次只經過其中任意一個游覽點,要瀏覽兩個景點,需要兩次瀏覽,類似并聯電路的兩個分支,將兩個燈泡并列連接在電源和開關之間,如圖:
    【評估】
    (1)檢修電路,如果電路中導線斷了,不能確定哪根導線斷了的情況下,應該用好的導線分別連接電路中導線的兩個接線柱,當燈泡亮時,替換那一根導線即可;
    確定電池沒電了,應該換新電池進行實驗.
    (2)當兩個燈泡同時亮,同時滅時,單從此現象是不能確定串聯還是并聯的,因為并聯時開關在干路上也可以同時工作,同時停止工作.
    根據串聯和并聯的基本特點進行分辨,串聯電路只有一條路徑,任一處斷開,全部不會工作,而并聯電路的支路在斷路情況下到不影響,所以方法為:擰下一個小燈泡,閉合開關,若另一個小燈泡還能發光說明是并聯,若不亮,說明是串聯.
    故答案為 (1). (2). (3). (4). (5). 換導線 (6). 換電池 (7). 擰下一個小燈泡,閉合開關,若另一個小燈泡還能發光說明是并聯,若不亮,說明是串聯
    點睛:關鍵是串聯和并聯電路基本特點的理解,注意畫電路圖時要規范,并聯時電路出現分支的地方一定要描點;最后一問最能體現串聯和并聯的特點,記下此方法,再用時則手到擒來.
    開關狀態燈泡狀態
    a處
    b處
    c處
    閉合
    斷開
    閉合
    斷開
    閉合
    斷開
    燈L1

    不亮

    不亮

    不亮
    燈L2

    不亮

    不亮

    不亮
    故障現象
    可能原因
    檢修方法
    燈泡不亮
    示例:燈泡的
    燈絲斷了
    換燈泡
    電路中導線斷了
    ___________
    電池沒電了
    ___________

    相關試卷

    物理第三節 連接串聯電路和并聯電路精練:

    這是一份物理第三節 連接串聯電路和并聯電路精練,共20頁。試卷主要包含了3 連接串聯電路和并聯電路,概念,規律,2A,干路電流大約0等內容,歡迎下載使用。

    物理第三節 連接串聯電路和并聯電路課后練習題:

    這是一份物理第三節 連接串聯電路和并聯電路課后練習題,共20頁。試卷主要包含了3 連接串聯電路和并聯電路,斷開法,節點法等內容,歡迎下載使用。

    物理九年級全冊第十四章 了解電路第三節 連接串聯電路和并聯電路隨堂練習題:

    這是一份物理九年級全冊第十四章 了解電路第三節 連接串聯電路和并聯電路隨堂練習題,共31頁。試卷主要包含了3 連接串聯電路和并聯電路,斷開法,節點法等內容,歡迎下載使用。

    英語朗讀寶
    資料下載及使用幫助
    版權申訴
    • 1.電子資料成功下載后不支持退換,如發現資料有內容錯誤問題請聯系客服,如若屬實,我們會補償您的損失
    • 2.壓縮包下載后請先用軟件解壓,再使用對應軟件打開;軟件版本較低時請及時更新
    • 3.資料下載成功后可在60天以內免費重復下載
    版權申訴
    若您為此資料的原創作者,認為該資料內容侵犯了您的知識產權,請掃碼添加我們的相關工作人員,我們盡可能的保護您的合法權益。
    入駐教習網,可獲得資源免費推廣曝光,還可獲得多重現金獎勵,申請 精品資源制作, 工作室入駐。
    版權申訴二維碼
    初中物理滬科版(2024)九年級全冊電子課本 舊教材

    第三節 連接串聯電路和并聯電路

    版本: 滬科版(2024)

    年級: 九年級全冊

    切換課文
    • 同課精品
    • 所屬專輯26份
    • 課件
    • 教案
    • 試卷
    • 學案
    • 更多
    歡迎來到教習網
    • 900萬優選資源,讓備課更輕松
    • 600萬優選試題,支持自由組卷
    • 高質量可編輯,日均更新2000+
    • 百萬教師選擇,專業更值得信賴
    微信掃碼注冊
    qrcode
    二維碼已過期
    刷新

    微信掃碼,快速注冊

    手機號注冊
    手機號碼

    手機號格式錯誤

    手機驗證碼 獲取驗證碼

    手機驗證碼已經成功發送,5分鐘內有效

    設置密碼

    6-20個字符,數字、字母或符號

    注冊即視為同意教習網「注冊協議」「隱私條款」
    QQ注冊
    手機號注冊
    微信注冊

    注冊成功

    返回
    頂部
    添加客服微信 獲取1對1服務
    微信掃描添加客服
